Eleglide M2 Handleiding

Pedelec en Trapbekrachtiging

Een pedelec (van pedal electric cycle) of EPAC (Electronically Power Assisted Cycles), is een type elektrische fiets waarbij het trappen van de berijder wordt ondersteund door een elektromotor.
Trapbekrachtiging is een modus op uw bromfiets die vermogen levert van de motor om u te helpen gemakkelijker te trappen en sneller te bewegen. Wanneer u trapbekrachtiging inschakelt en uw niveau van ondersteuning kiest, zal de motor een bepaald vermogen leveren terwijl u trapt.
Dit kan aanvoelen als een lichte duw terwijl u rijdt.
*Lees voor uw eerste gebruik de gebruikershandleiding zorgvuldig door!

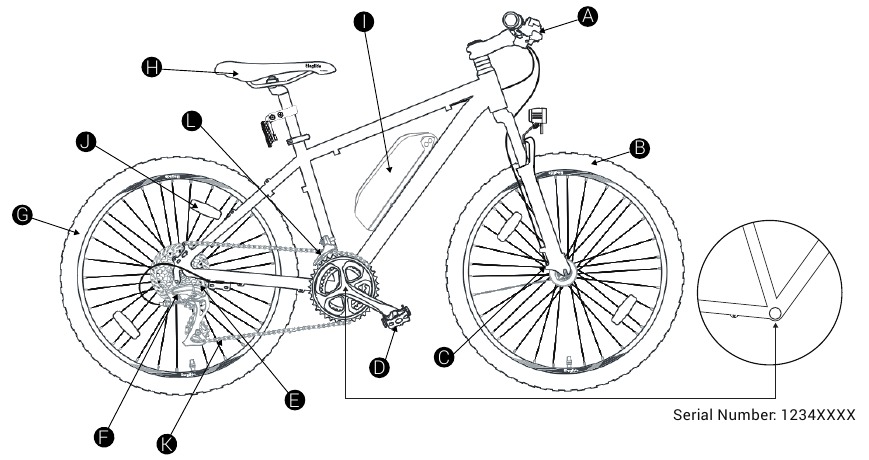

Diagram

1. Stuur met Display
2. Voorwiel
3. Rem

4. Pedalen
5. Elektromotor
6. Achterderailleur

7. Achterwiel
8. Zadel
9. Batterij

10. Spaakreflector
11. Ketting
12. Voorderailleur

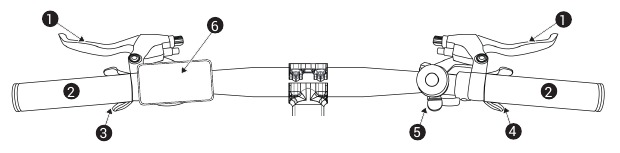

1. Remhendel
2. Handvat
3. Voorderailleurhendel

4. Achterderailleurhendel
5. Bel
6. Display

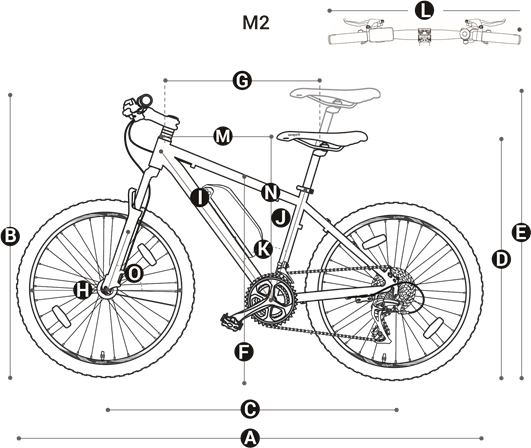

M2 (27.5")

1. 70.9"
2. 42.5"
3. 43.3"
4. 34.3"
5. 41.7"

6. 31.1"
7. 23.4"
8. 27.5"
9. 27.5"
10. 18"

11. 53.4°
12. 27.2"
13. 16.2"
14. 23.7"
15. 71°

M2 (29")

1. 72.8"
2. 42.5"
3. 43.7"
4. 35.4"
5. 42.9"

6. 32.4"
7. 23.8"
8. 29"
9. 28.3"
10. 19"

11. 51.2°
12. 27.2"
13. 16.4"
14. 24.9"
15. 71°

Specificatie

Opmerking: de gegevens over de maximale snelheid en het maximale bereik worden verstrekt door het Eleglide-laboratorium. Het maximale bereik wordt bereikt onder de volgende omstandigheden: een volledige lading, een belasting van 75 kg, een temperatuur van 26°C, een constante snelheid van 15 km/u, op vlakke wegen zonder sterke wind.
De werkelijke gegevens kunnen variëren op basis van verschillende wegomstandigheden, temperatuur, vochtigheid, windsnelheid en de gewoonten van de berijder (de frequentie van het remmen, schakelen, enz.) en het gewicht van de berijder.

Pakketlijst

Montagehandleiding

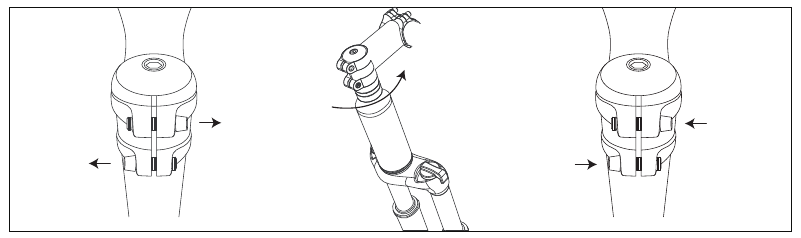

1. Pas de stuurpen aan

   1. Maak de stuurpenbouten iets losser totdat u de stuurpen kunt draaien.
   2. Lijn de stuurpen uit met het voorwiel.
   3. Draai de stuurpenbouten vast.

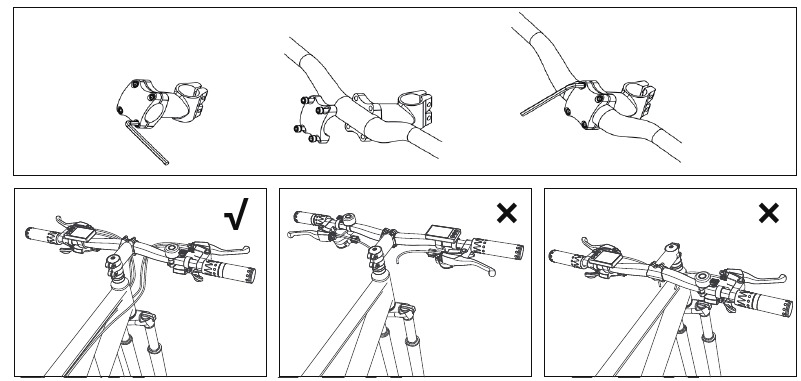

2. Installeer het stuur

   1. Maak de bouten van de stuurklem los om de klem te openen.
   2. Plaats het stuur en zorg ervoor dat de klem in het midden van het stuur zit. (De remhendels moeten zich voor de handvatten bevinden.)
   3. Draai de klembouten vast om de klem vast te zetten.

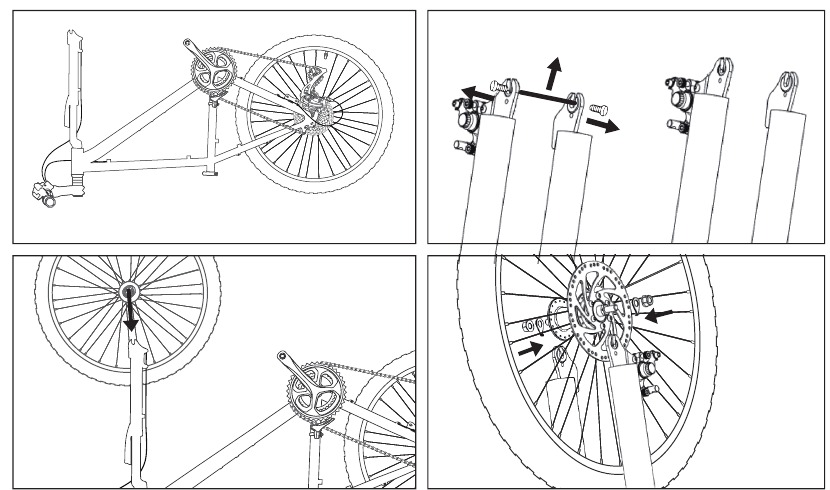

3. Installeer het voorwiel

   1. Zet de fiets ondersteboven.
   2. Maak de moer los om de tijdelijke beschermstang te verwijderen.
   3. Plaats het wiel tussen de vorkbladen zodat de as stevig in de vorkuiteinden kan zitten (de sleuven aan het uiteinde van de vorkbladen).
   4. Plaats de pakkingen erop en draai de moeren vast.
      Opmerking: als de hendel niet helemaal tot een positie evenwijdig aan het vorkblad kan worden geduwd, zet de hendel dan terug in de OPEN positie. Draai vervolgens de stelmoer tegen de klok in en draai een kwartslag, en probeer de hendel opnieuw vast te draaien.

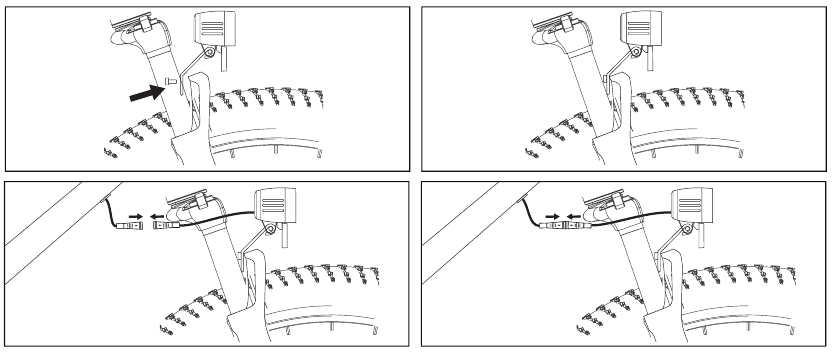

4. Installeer de voorlamp

   1. Plaats de voorlamp met de vorkbeugel.
   2. Zet de lamp vast door de bout vast te draaien.
   3. Sluit de lampkabel aan op de fietskabel.

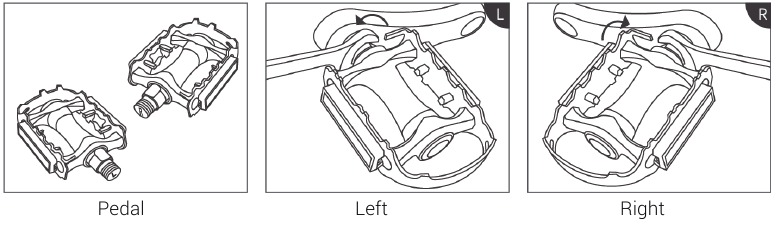

5. Installeer de pedalen

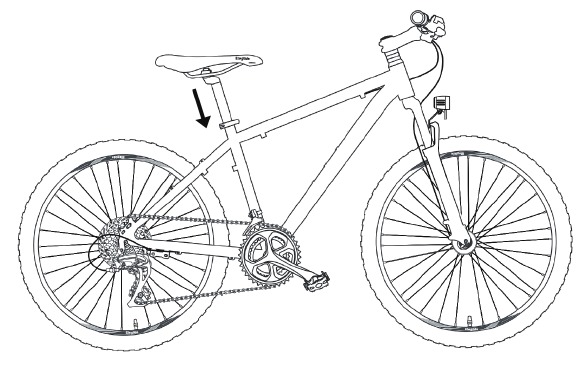

6. Installeer het zadel

   1. Plaats de zadelpen in het steunframe.
   2. Stel het zadel in op een geschikte hoogte en zet het vast door de snelspanner te vergrendelen.
7. Installeer de accu

1. Plaats de accu in de juiste positie en ontgrendel de accu voordat u hem gebruikt.

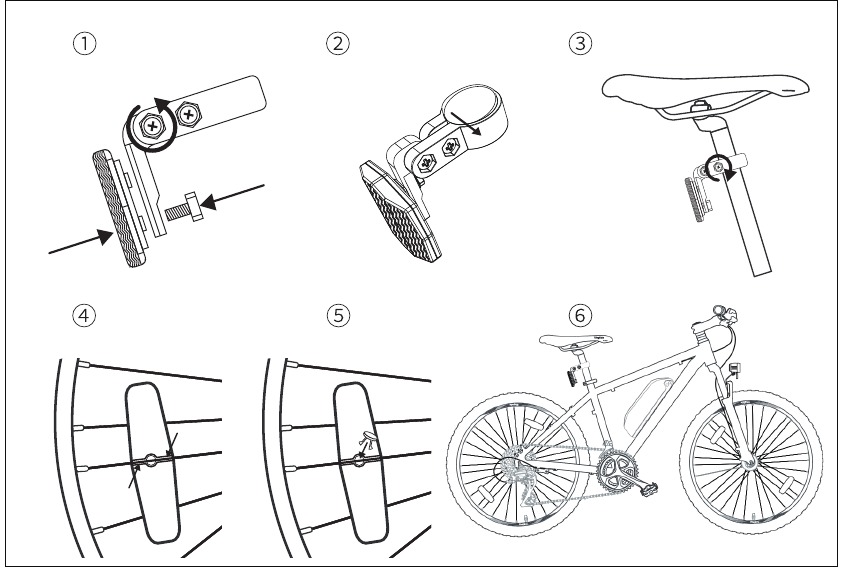

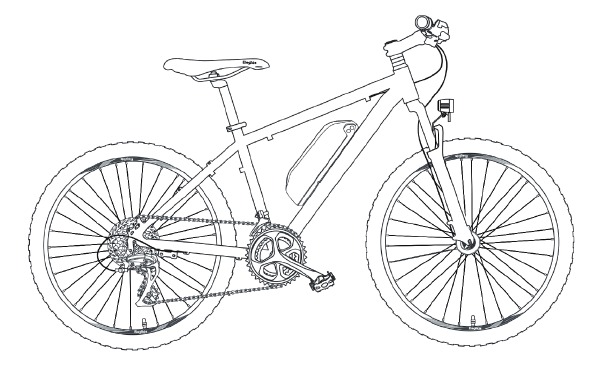

8. Installeer de reflectoren

9. Schakel de stroom in
   1. Druk op de aan/uit-knop op het bedieningspaneel om de stroom in te schakelen. Dan is hij klaar voor gebruik!


Instructie batterij-indicatielampje

Overeenkomst tussen batterij-indicatielampjes en batterijniveau bij 1C stroomafname:

Aantal brandende lampjes	Batterijniveau
4	66%-100%
3	51%-65%
2	11%-50%
1	0-10% (Alleen rood lampje brandt)

Displayhandleiding

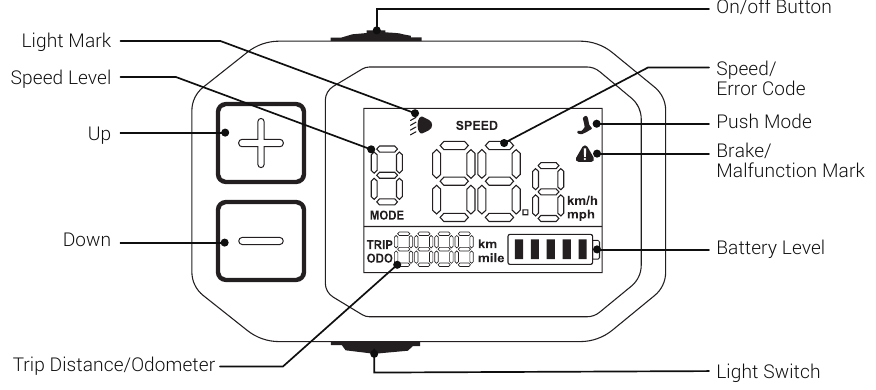

Inhoud op het display

Batterijniveau-indicator

Functies
Aan/uit zetten
Houd de aan/uit-knop 3 seconden ingedrukt om het display aan/uit te zetten.

Licht aan/uit zetten
Druk kort op de lichtschakelaar om het licht aan/uit te zetten.

Schakelen van snelheidsniveau
Druk kort op of om te schakelen tussen 5 snelheidsniveaus, waaronder 12/16/20/23/25 km/u.

6km/u duwmodus
Wanneer de fiets op nul snelheid staat, houdt u de lichtschakelaar lang ingedrukt om de duwmodus te activeren.

Schakelen tussen reisafstand/kilometerteller
Druk tweemaal kort op de lichtschakelaar om te schakelen tussen reisafstand en kilometerteller.

Snelheidseenheid wijzigen
Druk 3 keer kort op de lichtschakelaar om te schakelen tussen "km" en "mijl".

ODO-gegevens verwijderen
Wanneer het display aan staat, houdt u de aan/uit-knop 8 seconden ingedrukt totdat het display knippert. De ODO-gegevens worden verwijderd wanneer het display opnieuw opstart.

Fabrieksinstellingen herstellen
Wanneer het display aan staat, houdt u de aan/uit-knop en 5 seconden ingedrukt totdat het display knippert. Of herstel de fabrieksinstellingen via de Eleglide app.

Verborgen menu
Houd eerst zowel als lang ingedrukt om het verborgen menu te openen. Ten tweede, druk kort op of om tussen verschillende menupagina's te schakelen. Verschillende pagina's zijn voor het instellen van verschillende functies. Ten derde, na het selecteren van de gewenste pagina, drukt u kort op de lichtschakelaar om op deze pagina te blijven en drukt u kort op of om het item op de pagina in te stellen. Ten vierde, druk nogmaals kort op de lichtschakelaar om uw instelling te behouden. Ten slotte, kort

P1: het aanpassen van de helderheid van de achtergrondverlichting tussen niveau 1-3.

P2: het instellen van de schermtime-out binnen 0-30 minuten; 0 betekent dat het nooit in slaapstand gaat.

P3: het instellen van de snelheidslimiet binnen 0-25km/u; De standaard snelheidslimiet is 25km/u.

P4: het instellen van het standaard snelheidsniveau; 0 betekent starten op snelheidsniveau 0, en 1 betekent starten op snelheidsniveau 1.

P7: het in-/uitschakelen van de fietsvergrendelingsfunctie; 0 betekent dat de vergrendelingsfunctie is uitgeschakeld en 1 betekent dat de vergrendelingsfunctie is geactiveerd. De standaardinstelling is 0.

Tips:

1. Wanneer de vergrendelingsfunctie is geactiveerd, moet u het wachtwoord invoeren om toegang te krijgen tot het gebruik van het display. Het is een 3-cijferige code. Het standaardwachtwoord is 111.
2. Om het wachtwoord in te voeren, drukt u op en om het nummer voor de huidige cijferplaats te selecteren en dubbel op de aan/uit-knop te drukken om naar de volgende cijferplaats te gaan.
3. Het wachtwoord kan alleen worden gewijzigd via de Eleglide app.
4. Als u het wachtwoord bent vergeten, kunt u de fabrieksinstellingen herstellen via de Eleglide app. En het wachtwoord wordt teruggezet naar 111.

Foutopsporing

App-handleiding

Uw Eleglide fiets kan worden bediend met een app die beschikbaar is op Apple iOS (11.0+) en Android-apparaten (5.0+).
Meer functies kunnen worden gecontroleerd en geactiveerd via de app, zoals het instellen van de fietsvergrendelingscode en het wijzigen van de snelheidseenheid.
Om de app te downloaden, scant u de QR-code met uw Apple/Android-apparaat of zoekt u naar "Eleglide" in de app store.
Om uw Eleglide fiets via de app te bedienen, moet u een wachtwoord invoeren. Het standaardwachtwoord is 000000.

Onderhoud

Reinigen
Gebruik een zachte, vochtige doek om de hoofdunit schoon te vegen. Vuil dat moeilijk te verwijderen is, kan worden geschrobd met een tandenborstel en tandpasta, en vervolgens worden schoongemaakt met een zachte, vochtige doek. Was uw pedelec niet met alcohol, benzine, aceton of andere corrosieve/vluchtige oplosmiddelen. Deze stoffen kunnen het uiterlijk en de interne structuur van de pedelec beschadigen. Dompel de fiets niet onder en was hem niet met een hogedrukreiniger of slang.

Opslag

1. Fiets
   1. Stel de pedelec niet gedurende langere tijd bloot aan direct zonlicht of regen en vermijd opslag bij een hoge temperatuur. Het is beter om de fiets op een droge en veilige plaats te bewaren bij een temperatuur van 0°C-25°C.
   2. Vermijd corrosief gas om chemische corrosie en schade aan de elektrische onderdelen en geverfde oppervlakken te voorkomen, wat kan leiden tot operationele storingen en ongevallen.
   3. Bewaar het niet in een explosieve of ontvlambare omgeving of in de buurt van ontvlambare vloeistoffen.
2. Lithium-ionbatterij
   1. Laad de batterij na elke rit op en voorkom dat de batterij volledig leeg raakt. Het volledig leeg laten lopen van de batterij kan namelijk permanente schade veroorzaken. Bewaar de lithium-ionbatterij nooit lange tijd ontladen. Als de spanning van de cel onder de toegestane limiet daalt als gevolg van zelfontlading, zal dit schade veroorzaken. Voor een maximale levensduur kunt u de batterij het beste opslaan met een lading van maximaal 50% van de maximale capaciteit.
   2. Laad de batterij nooit op in een explosieve of ontvlambare omgeving of in de buurt van ontvlambare vloeistoffen. Laad de batterij niet op een ontvlambaar substraat, zoals papier, textiel, enz., wanneer de batterij van het voertuig is losgekoppeld. Laad hem op een veilige plaats uit de buurt van ontvlambare voorwerpen op.
   3. Laad nooit een batterij op die al beschadigd is of lekt.
   4. Laad de batterij niet te lang op. Stop met opladen als hij vol is.
   5. Laad de batterij op of ontlaad hem bij een temperatuur tussen 0~45°C.
   6. Het is beter om de batterij binnenshuis te bewaren bij een temperatuur van 20°C~25°C als hij lange tijd niet wordt gebruikt. (Bij gebruik bij 25°C zijn het bereik en de prestaties van de batterij het beste. Maar bij gebruik bij een temperatuur onder 0°C kan de kilometerstand en de prestaties afnemen.)
   7. Bewaar de batterij niet bij een te hoge of te lage temperatuur.
   8. De luchtvochtigheid van de opslagplaats moet 60±25% RV zijn. Wat de werkplek betreft, de luchtvochtigheid moet 5~85% RV zijn.
   9. Prik niet in de batterij, sla er niet op en laat hem niet vallen.
   10. Probeer de oude of beschadigde batterij niet te demonteren of weg te gooien. Breng hem naar de plaatselijke professionele batterijrecyclinginstallatie.
3. Overige onderdelen

Let op: zorg er bij het smeren voor dat het smeermiddel niet op de remschijven en -blokken komt. Anders kan het remsysteem defect raken. Rijden met een slecht wiellager kan ervoor zorgen dat de as/naaf/spindel door wrijving en hitte aan elkaar vastlassen, waardoor het wiel blokkeert en je uitglijdt. Het is waarschijnlijker dat het metaal wegslijt door de wrijving en dat het wiel/de naaf los komt te zitten. Vervang versleten/beschadigde onderdelen tijdig, zoals binnen- en buitenbanden, remsets, enz.

Probleemoplossing

Controleer de volgende problemen en oplossingen voordat u het product naar aangewezen reparatiebedrijven stuurt.

Let op: als er andere storingen optreden en u geen oplossing in de bovenstaande tabel kunt vinden, neem dan contact op met de wederverkoper om het op te lossen. Al het andere onderhoud en reparaties die moeten worden uitgevoerd met behulp van professioneel gereedschap en technieken, moeten worden uitgevoerd door een gekwalificeerde fietsenmaker die is aangewezen door de fabrikant of het onderhoudscentrum.

http://www.eleglide.com/
support@eleglide.com

Opmerking

Voordat je voor het eerst gaat rijden, is het belangrijk dat je je nieuwe pedelec goed kent, zodat je er tijdens het rijden de beste prestaties, comfort, plezier en veiligheid uit kunt halen. Om de nieuwe fiets en de correcte bediening te begrijpen, dien je eerst de handleiding zorgvuldig door te lezen.
Ten tweede is het van belang om je eerste rit te maken onder veilige en gecontroleerde omstandigheden, zoals uit de buurt van auto's, obstakels en andere fietsers.
Ten derde zijn fietsen voertuigen met bepaalde risico's. Houd je tijdens het fietsen aan de verkeersregels. Het is beter om de lokale verkeersregels voor het rijden met een pedelec op de openbare weg te leren voordat je voor het eerst gaat rijden, om te voorkomen dat je de voorschriften overtreedt. Vergeet voor je eigen veiligheid nooit een goedgekeurde helm op te zetten voordat je op de pedelec stapt.
Ten vierde wordt de pedelec geleverd zonder basisuitrusting, die van plaats tot plaats kan verschillen. Als je de pedelec op de openbare weg wilt gebruiken, is het daarom noodzakelijk om de fiets uit te rusten met de basisuitrusting, in overeenstemming met de relevante wet- en regelgeving.
Daarnaast is dit product ontworpen voor persoonlijk gebruik. Gebruik het niet voor commerciële of andere doeleinden.
Bewaar ten slotte deze handleiding veilig voor toekomstig gebruik.

Waarschuwing

Controleer voor elke oplaadbeurt de oplader, kabel en stekker. Als er schade is, gebruik de oplader dan niet.
Controleer voor het rijden de bandenspanning en controleer of de wielen en het stuur correct en stevig zijn gemonteerd.
Controleer voor het rijden of de koplampen stevig in de juiste positie zijn vastgemaakt, schoon zijn en niet bedekt zijn door iets. Beschadigde reflectoren moeten worden vervangen.
Als de zadelpen in de zadelbuis niet diep genoeg is gestoken om de minimale inzetmarkering te bereiken, kan de zadelpen breken. Controleer of deze dieper is ingestoken dan de minimale insteekdiepte.
Bij het remmen op een nat wegdek is de remweg meestal langer dan op een droog wegdek. Rem daarom eerder voor een veiligere stop.
Wanneer je dringend moet remmen, gebruik dan eerst de rechterrem om het achterwiel te stoppen en gebruik daarna de linkerrem, vooral wanneer je met hoge snelheid remt. Als het voorwiel plotseling stopt terwijl het achterwiel nog steeds met hoge snelheid fietst, kun je omvallen en gewond raken. Rijd er dus voorzichtig mee.
Vermijd verder plassen, natte modder, moerassen, water, sneeuw of ijs. Probeer de pedelec niet te gebruiken op een regenachtige, stormachtige of besneeuwde dag. Als de elektrische onderdelen van de fiets (regeleenheid, motor en batterij) vochtig, nat of doorweekt worden, veroorzaakt dit onherstelbare schade of zelfs een batterijexplosie.
Het stuur kan worden beïnvloed als de gebruiker de fiets bestuurt of remt.
Dit product mag slechts door één volwassene tegelijk worden gebruikt. Vervoer geen extra passagiers.
Dit voertuig is geen speelgoed. Net als andere voertuigen is het mogelijk om te vallen, te botsen of andere gevaarlijke situaties tegen te komen. Bied je pedelec niet aan iemand aan die niet weet hoe hij hem correct moet gebruiken. Als je iemand anders op je fiets laat rijden, is het jouw verantwoordelijkheid om ervoor te zorgen dat alle rijders alle waarschuwingen, voorzorgsmaatregelen, instructies en veiligheidsmaatregelen begrijpen en om ervoor te zorgen dat ze dit product veilig en verantwoordelijk kunnen gebruiken en zichzelf en anderen kunnen beschermen tegen letsel.
Pas je fiets niet aan. Je bent verantwoordelijk voor eventuele problemen die worden veroorzaakt door je persoonlijke aanpassing.
