SPECIFICATIES

FUNCTIES & TECHNISCHE UITLEG

FUNCTIES

	Direct Drive System De geavanceerde borstelloze DC-motor drijft de trommel direct aan zonder riem en katrol.
	Tilted Drum and Large Door Opening De gekantelde trommel en de grote opening maken het mogelijk om kleding gemakkelijker in en uit te laden.
	Time-Released Dispenser Wasmiddel, wasverzachter en bleekmiddel worden afzonderlijk op het juiste moment tijdens de wascyclus afgegeven.
	Automatic Wash Load Detection Detecteert automatisch de belading en optimaliseert de wastijd.
	Child Lock Het kinderslot voorkomt dat kinderen op een knop drukken om de instellingen tijdens het gebruik te wijzigen.

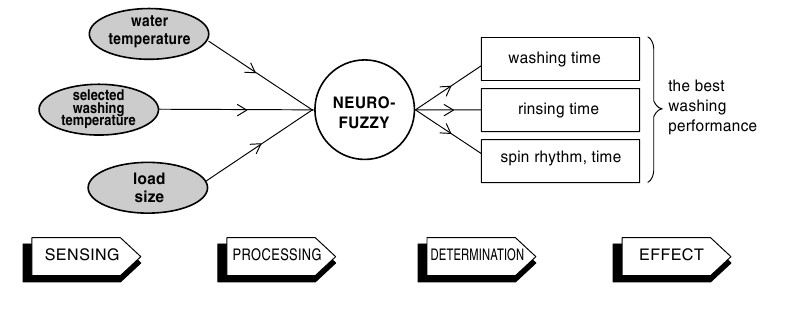

NEURO FUZZY WASTIJDOPTIMALISATIE

Voor de beste wasprestaties wordt de optimale tijd bepaald door de watertemperatuur, de geselecteerde wastemperatuur en de grootte van de lading.

WATERPEILREGELING

• Dit model is voorzien van een druksensor die het waterpeil in de trommel kan meten.
• De watertoevoer wordt gestopt wanneer het waterpeil het ingestelde peil bereikt, waarna het wasprogramma wordt voortgezet.
• Het centrifugeren gaat pas door als het water in de trommel tot een bepaald niveau is afgevoerd.

DEURBEDIENING

• De deur kan worden geopend door aan de deurgreep te trekken wanneer de wasmachine niet in werking is.
• Wanneer het programma is voltooid, gaat het lampje DEUR VERGRENDELD uit.
• Als er tijdens het gebruik een stroomstoring is opgetreden, wordt de deur na 5 minuten ontgrendeld.
• Er zijn klikgeluiden te horen wanneer de deur wordt vergrendeld/ontgrendeld.

DE DEUR KAN NIET WORDEN GEOPEND

• Tijdens het draaien van het programma
• Wanneer er een stroomstoring is opgetreden en de stekker tijdens het gebruik uit het stopcontact is gehaald
• Terwijl het lampje Deurvergrendeling brandt.
• Wit dat de motor bezig is met inertieel roteren, ondanks dat de werking is gepauzeerd.

LAMPJE DEUR VERGRENDELD BRANDT

• Wanneer de frequentie van het waterpeil lager is dan 22,9 kHz
  (Het kan worden geannuleerd wanneer de frequentie hoger is dan 23,8 kHz)
• Wanneer de temperatuur in de kuip hoger is dan 45°C en het waterpeil niet 25,5 kHz is
  (Het kan worden geannuleerd wanneer het waterpeil 25,5 kHz is of de temperatuur in de kuip lager is dan 40°C)

KINDERBEVEILIGING

• Gebruik deze optie om ongewenst gebruik van de wasmachine te voorkomen. Houd de OPTIE-knop 3 seconden ingedrukt om de bediening te vergrendelen/ontgrendelen.
• Wanneer de kinderbeveiliging is ingesteld, knippert " " en zijn alle knoppen uitgeschakeld, behalve de Power knop. U kunt de wasmachine vergrendelen terwijl deze in werking is.

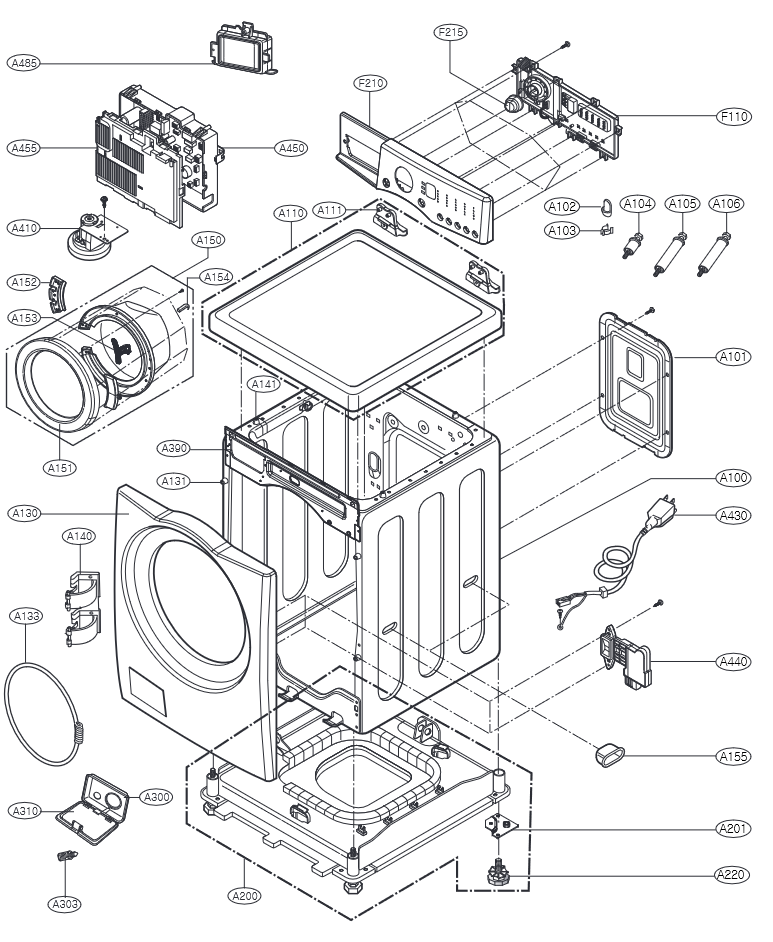

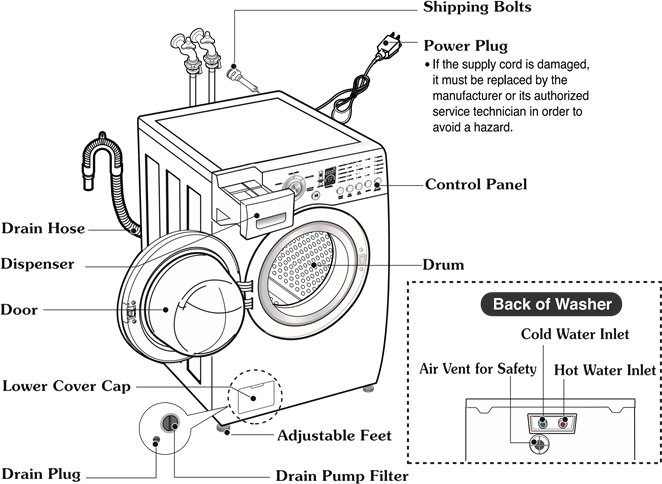

ONDERDELENIDENTIFICATIE

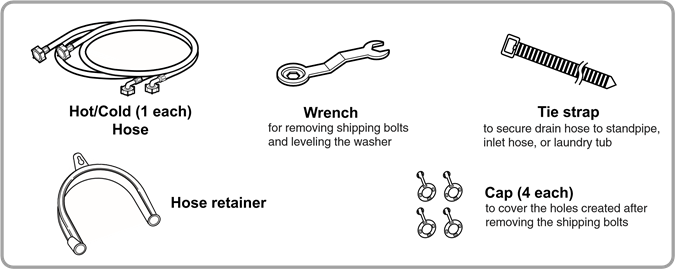

ACCESSOIRES

INSTALLATIE & TEST

1. ⁩ Vraag de klant voor de reparatie wat het probleem is.
2.  Controleer de instellingen (voeding is 120 V AC, verwijder de transportbouten....).
3.  Raadpleeg de handleiding voor probleemoplossing.
4.  Plan uw servicemethode aan de hand van de demontage-instructies.
5.  Repareer het apparaat.
6.  Laat het apparaat na de reparatie werken om te zien of het correct functioneert.

STANDAARDINSTALLATIE
Het apparaat moet als volgt worden geïnstalleerd:

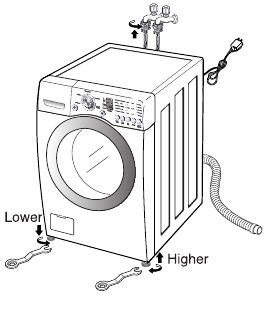

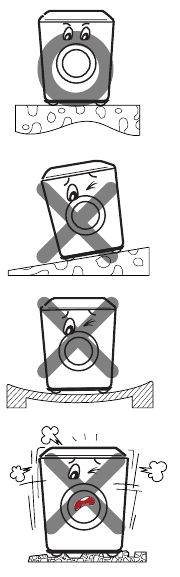

VERWIJDER DE TRANSPORTBOUTEN	INSTALLEER HET APPARAAT OP EEN VLAKKE EN STEVIGE ONDERGROND	STEL DE WATERPAS AF
Verwijder de 4 transportbouten met de meegeleverde moersleutel. Verwijder eerst de onderste zijde om het gemakkelijk te verwijderen. Bewaar de transportbouten en de steeksleutel voor toekomstig gebruik. Plaats de 4 doppen (meegeleverd) in het gat.		Draai aan de stelvoeten om het apparaat af te stellen. Draai met de klok mee om te verhogen; draai tegen de klok in om te verlagen.

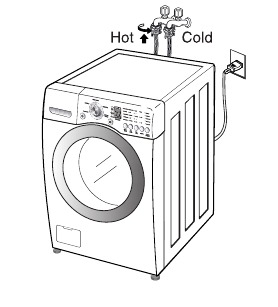

DE WATERSLANG AANSLUITEN

• Controleer of de rubberen ring zich in de ventielconnector bevindt.
• Draai de toevoerslang stevig vast om lekken te voorkomen.

SLUIT DE AFVOERSLANG AAN

• Zorg ervoor dat de slang niet gedraaid is.

• Vermijd het onderdompelen van het uiteinde van de slang.


*Het uiteinde van de afvoerslang moet zich op minder dan 96" van de vloer bevinden.

SLUIT DE STEKKER AAN

• Steek de stekker in het stopcontact.

• Sluit niet meerdere elektrische apparaten aan, omdat dit brand kan veroorzaken.


7. TESTWERKING

1. Voorbereiding op het wassen.

   • Steek de stekker in het stopcontact.
   • Sluit de toevoerslangen aan.
2. Druk op de POWER (AAN/UIT)-knop.

3. Druk op de Start/Pauze (Start/Pauze)-knop.

   • Luister naar een klik om te bepalen of de deur is vergrendeld.
4. Controleer de watertoevoer.

   • Controleer of er water wordt toegevoerd via de wasmiddeldoseerder.
5. Controleer de automatische omgekeerde rotatie.

   • Controleer of de trommel met de klok mee en tegen de klok in draait.
6. Controleer de watertemperatuur.

   • Druk op de WASH/RINSE (WASSEN/SPOELEN)-knop en de huidige temperatuur wordt weergegeven.
7. Controleer de afvoer- en centrifugeerfuncties.

   • Schakel de stroom uit en vervolgens weer in.
   • Druk op de SPIN SPEED (CENTRIFUGEERSNELHEID)-knop.
   • Druk op de START/PAUZE-knop.
   • Controleer de centrifugeer- en afvoerfuncties.
8. Druk op de START/PAUZE-knop.

   • Luister naar een klik om te bepalen of de deur wordt ontgrendeld.
9. Water verwijderen

   • Als er tijdens de controle SVC nodig is, verwijder dan het resterende water door de slangdop eruit te trekken.

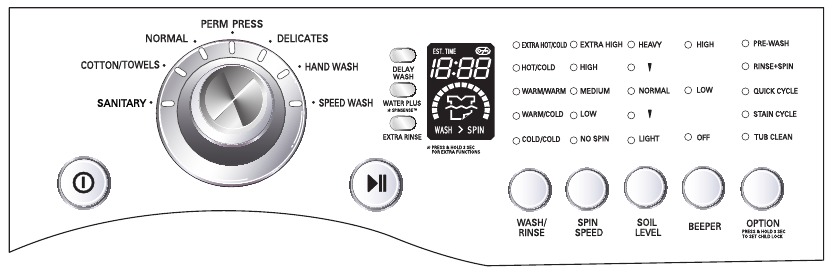

WERKING

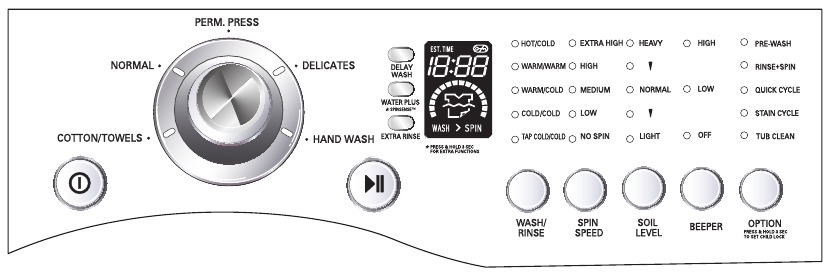

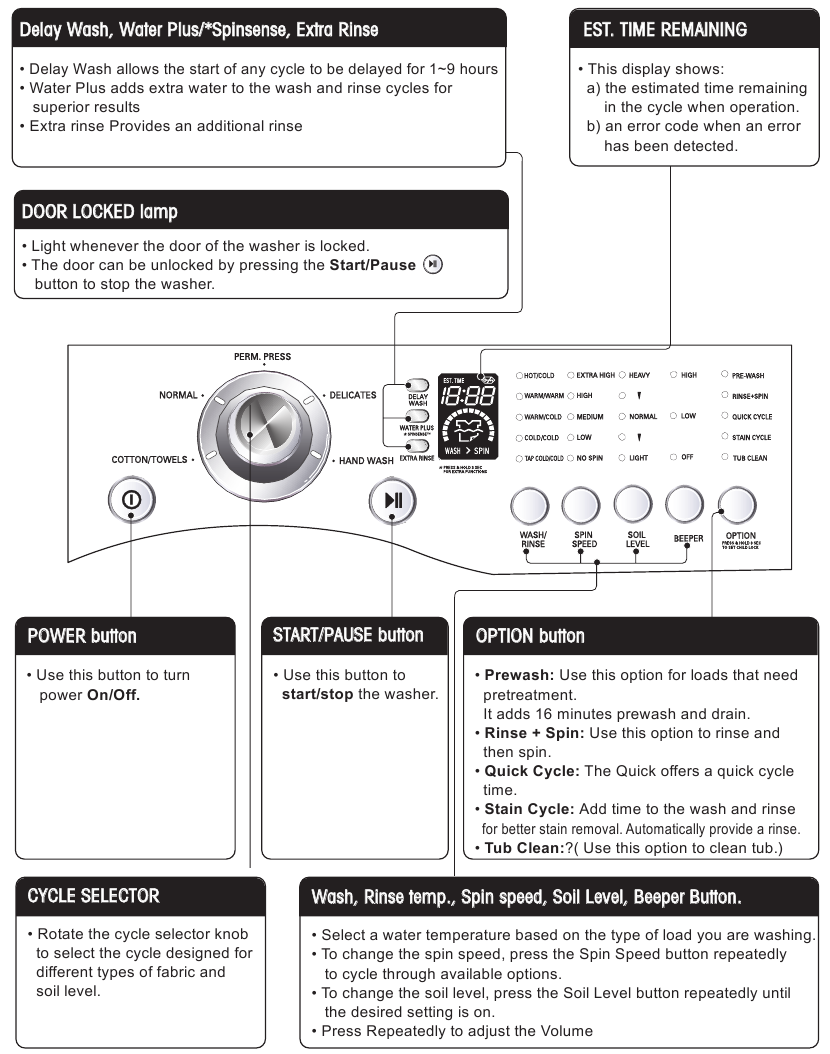

WM2016CW

WM2233H*

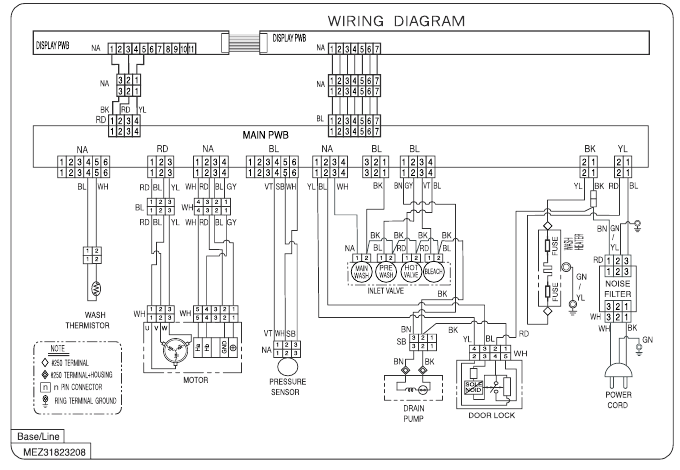

BEDRADINGSSCHEMA/PROGRAMMAOVERZICHT

WM2016CW

WM2233H*

PROBLEEMOPLOSSING

VOORDAT U ONDERHOUD UITVOERT

• Wees voorzichtig voor elektrische schokken wanneer u onderdelen loskoppelt tijdens het oplossen van problemen.
• De spanning van elke aansluiting is 120 V AC en DC wanneer het apparaat is aangesloten.

QC-TESTMODUS

De wasmachine moet leeg zijn en de bedieningselementen moeten uitgeschakeld zijn.

1. 1. Druk tegelijkertijd op de knoppen SPIN SPEED (CENTRIFUGEERSNELHEID) en SOIL LEVEL (VUILNIVEAU).
2. Druk op de Power knop, terwijl aan de bovenstaande voorwaarde wordt voldaan. Vervolgens klinkt er twee keer een zoemer.
3. Druk herhaaldelijk op de Start/Pause knop om door de testmodi te bladeren.

4. ¹⁾ Afwisselend knipperen van ¹⁾ en

Aantal keren dat op de Start/Pause knop wordt gedrukt	Controlepunt	Weergavestatus
Geen	Schakelt alle lampen in en vergrendelt de deur.	1)
1 keer	Draaien met de klok mee.	rpm (40~50)
2 keer	Centrifugeren op lage snelheid.	rpm
3 keer	Centrifugeren op hoge snelheid.	rpm
4 keer	Inlaatklep voor voorwas gaat aan.	Waterniveau frequentie (25~65)
5 keer	Inlaatklep voor hoofdwas gaat aan.	Waterniveau frequentie (25~65)
6 keer	Inlaatklep voor warm water gaat aan.	Waterniveau frequentie (25~65)
7 keer	Inlaatklep voor bleekmiddel gaat aan.	Waterniveau frequentie (25~65)
8 keer	Draaien tegen de klok in.	rpm (40~50)
9 keer	Watertemperatuur (Thermistor)	Watertemperatuur [°C]
10 keer	Afvoerpomp gaat aan.	Waterniveau frequentie (25~65)
11 keer	Uitschakelen en de deur ontgrendelen.	Alle lampen uitschakelen.

¹⁾ : WM2016CW / : WM2233H*

HOE DE WATERNIVEAU FREQUENTIE TE CONTROLEREN

• Druk tegelijkertijd op de Delay (UITSTEL) en Beeper (BEEPER) knop.

  Dus, bijvoorbeeld een display dat 241 aangeeft: een waterniveau frequentie van 241 x.1 kHz = 24,1 kHz

FOUTMELDING

• Als u op de START/PAUSE knop drukt wanneer er een fout wordt weergegeven, verdwijnt elke fout behalve en gaat de machine in de pauzestand.
• In het geval van als de fout niet binnen 20 seconden is opgelost, of in het geval van andere fouten, als de fout niet binnen 4 minuten is opgelost, wordt de stroom automatisch uitgeschakeld en knippert de foutcode. Maar in het geval van , wordt de stroom niet uitgeschakeld.

	FOUT	SYMPTOOM	OORZAAK
1	WATER INLET ERROR (WATERINLAATFOUT)		Het juiste waterniveau (246) wordt niet binnen 8 minuten bereikt nadat er water is toegevoerd of het bereikt niet het vooraf ingestelde waterniveau binnen 25 minuten.
2	IMBALANCE ERROR (ONBALANSFOUT)		De lading is te klein. Het apparaat is gekanteld. Het wasgoed is aan één kant verzameld. Niet-verdeelbare dingen worden in de trommel gestopt.
3	DRAIN ERROR (AFVOERFOUT)		Niet volledig afgewaterd binnen 10 minuten.
4	OVER FLOW ERROR (OVERLOOPFOUT)		Water loopt over (waterniveau frequentie is hoger dan 213). *œ Als wordt weergegeven, zal de afvoerpomp werken om het water automatisch af te voeren.
5	PRESSURE SENSOR ERROR (DRUKSENSORFOUT)		De SENSOR SWITCH ASSEMBLY (SENSOR SCHAKELAAR SAMENSTEL) is defect. Deur niet helemaal gesloten.
6	DOOR OPEN ERROR (DEUR OPEN FOout)		Losse elektrische verbindingen bij de deurschakelaar en de PWB-samenstelling. De DOOR SWITCH ASSEMBLY (DEUR SCHAKELAAR SAMENSTEL) is defect.
7	THERMISTOR ERROR (THERMISTORFOUT)		De THERMISTOR is defect.
8	LOCKED MOTOR ERROR (GEBLOKKEERDE MOTORFOUT)		De connector (3-pins, mannelijk, wit) in de MOTORHARNESS is niet verbonden met de connector (3-pins, vrouwelijk, wit) van de STATOR ASSEMBLY (STATORSAMENSTEL). Het elektrische contact tussen de connectoren (3-pins, mannelijk, wit) in de MOTOR HARNESS (MOTOR KABELBOOM) en de 4-pins, vrouwelijke, witte connector in de MAIN PWB ASSEMBLY (HOOFD PWB SAMENSTEL) is slecht of instabiel. De MOTOR HARNESS (MOTOR KABELBOOM) tussen de STATORASSEMBLY (STATORSAMENSTEL) en de MAIN PWB ASSEMBLY (HOOFD PWB SAMENSTEL) is doorgesneden (open circuit). De hall-sensor is defect/defect.
9	EEPROM ERROR (EEPROM-FOUT)		EEPROM is defect. œ Wordt alleen weergegeven wanneer de START/PAUSE (START/PAUZE) knop voor het eerst wordt ingedrukt in de QC Test Mode (QC-testmodus).
10	POWER FAILURE (STROOMSTORING)		De wasmachine heeft een stroomstoring gehad.

FOUTDIAGNOSE EN CHECKLIST

DIAGNOSE EN OPLOSSING VOOR ABNORMALE WERKING

SYMPTOOM	HANDLEIDING VOOR SERVICEBEZOEK
Geen stroom
Probleem met waterinlaat

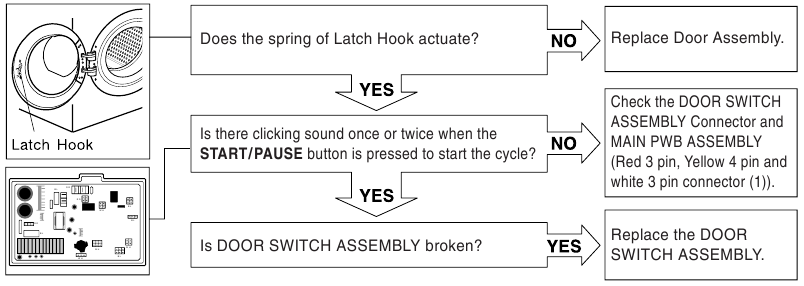

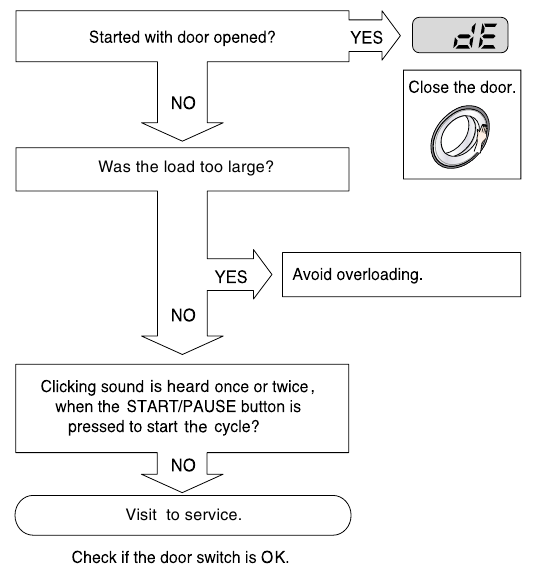

Deurfout
Probleem met afvoer

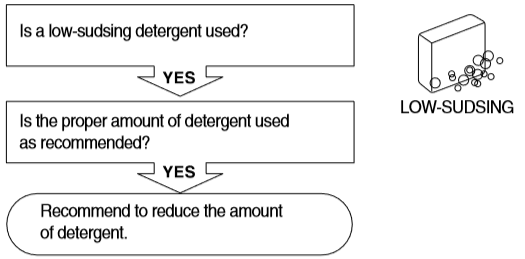

Schuim loopt over uit het apparaat. (In deze toestand werken wassen en centrifugeren niet normaal)	Dit apparaat heeft een automatische schuimsensor die overloop voorkomt. Wanneer er overmatig schuim wordt gedetecteerd, worden de schuimverwijderingsmaatregelen zoals aftappen, waterinvoer en pauzeren uitgevoerd, zonder dat de trommel draait.
Vloeibare wasproducten stromen niet naar binnen.
	Servicebezoek.

FOUTDIAGNOSE EN PROBLEEMOPLOSSING

1. Wees voorzichtig met elektrische schokken als u onderdelen loskoppelt tijdens het oplossen van problemen.
2. Controleer eerst de aansluiting van elke elektrische aansluiting met het bedradingsschema.
3. Als u de MAIN PWB ASSEMBLY vervangt, plaatst u de connectoren correct terug.

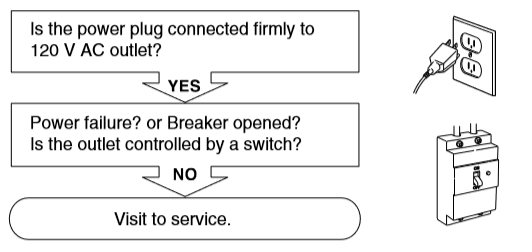

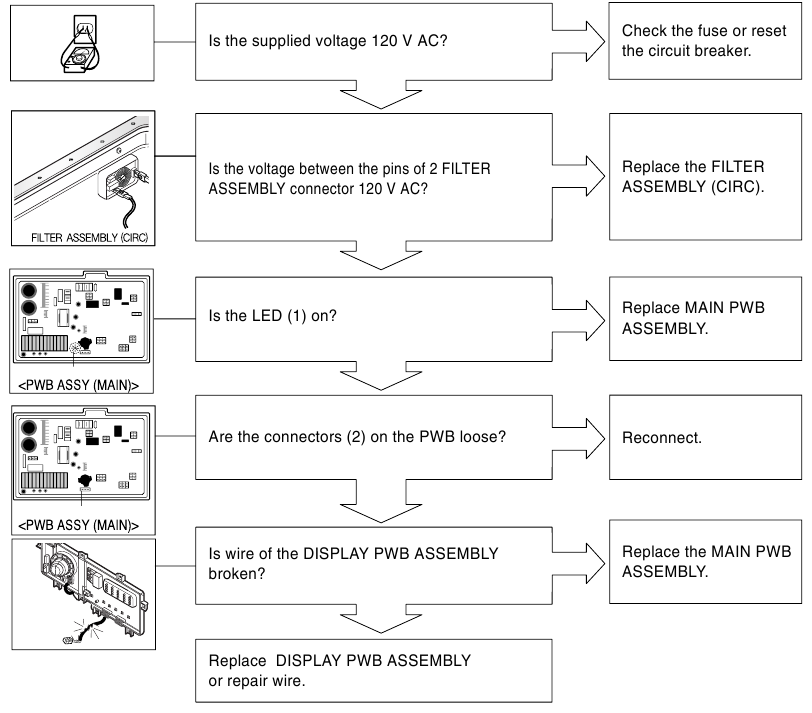

GEEN STROOM

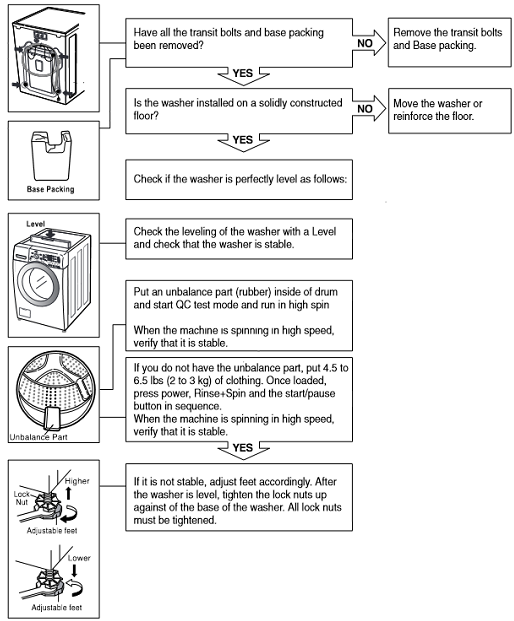

TRILLINGEN & GELUID BIJ CENTRIFUGEREN

Als er nog steeds hevige trillingen en geluid zijn, reguleer dan een specifieke centrifugeersnelheid die overmatige trillingen en geluid genereert als volgt:

1. Plaats een onbalansonderdeel (rubber) in de trommel.
2. Start de QC-testmodus
3. Druk op de Delay Wash button (knop Uitgestelde wasbeurt), waarna ' ' wordt weergegeven.
4. Druk herhaaldelijk op de Spin Speed button (knop Centrifugeersnelheid) om EXTRA HEIGH te selecteren.
5. Druk op de Start/Pause button (knop Start/Pauze).
6. Druk herhaaldelijk op de Beeper button (knop Pieper) om de centrifugeersnelheid in te stellen (600, 700, 800, 900, 1000, 1100 rpm) en controleer of er trillingen en geluid zijn.
7. Als er geen trillingen en geluid zijn, verhoog dan de centrifugeersnelheid door op de Beeper button (knop Pieper) te drukken.
8. Als er trillingen en geluid zijn, druk dan op de Cycle selector button (knop Cyclusselector) om de Spin Speed (centrifugeersnelheid) te verlagen (verlaag met 50 en 100 rpm). In het geval van 600 rpm kan de centrifugeersnelheid niet worden verlaagd.
9. Als trillingen en geluid zijn verminderd, druk dan op de WASH/RINSE button (knop WASSEN/SPOELEN) om op te slaan (2 pieptonen).

* Als u wilt terugkeren naar de fabrieksinstelling van de centrifugeersnelheid, herhaal dan de bovenstaande stappen, behalve stap 8).

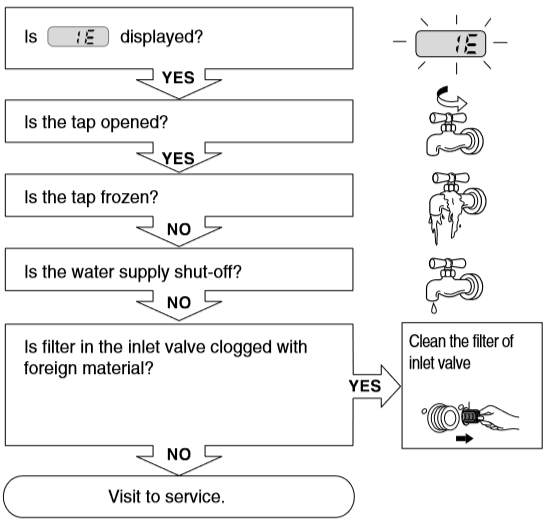

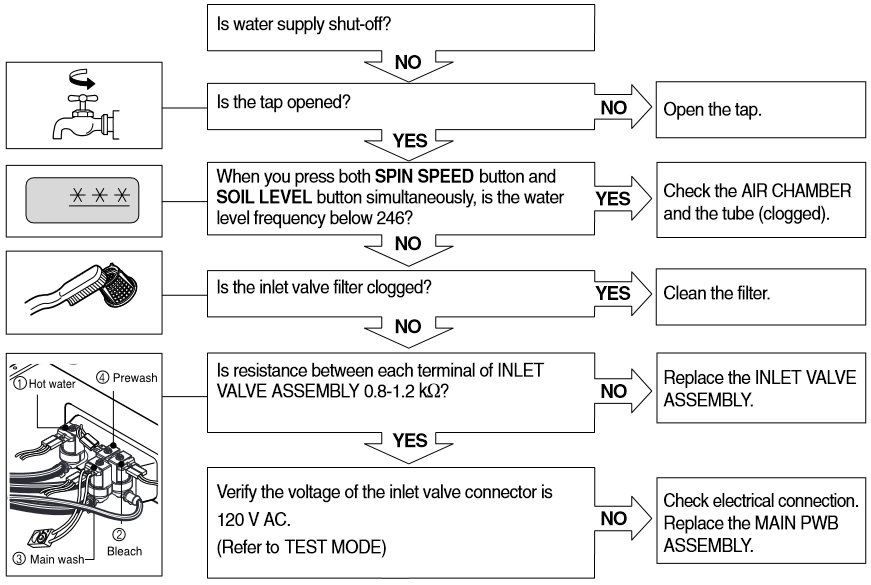

GEEN WATERTOEVOER

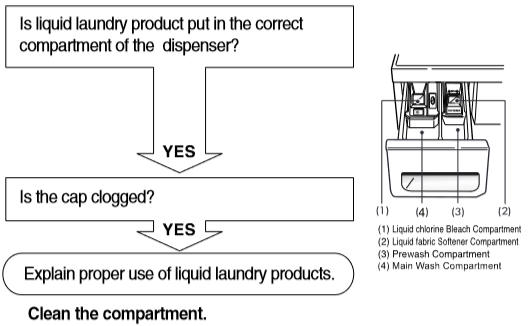

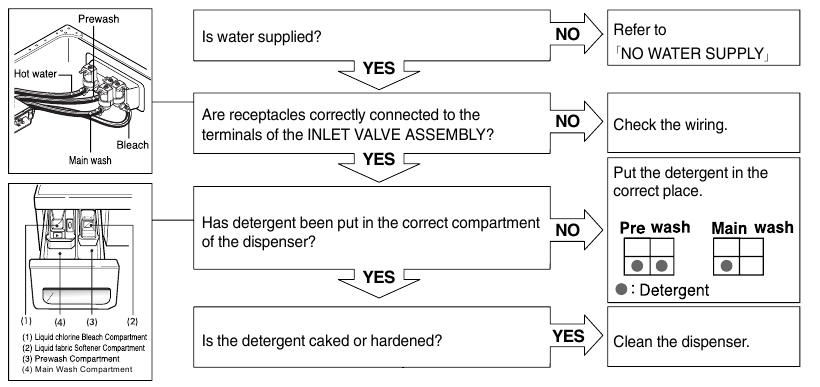

WASMIDDEL STROOMT NIET NAAR BINNEN

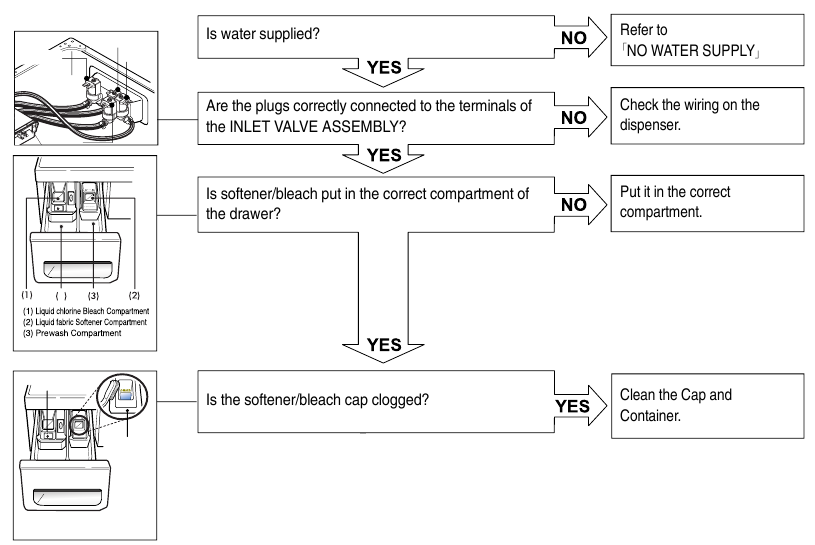

VERZACHTER/BLEEKMIDDEL STROOMT NIET NAAR BINNEN

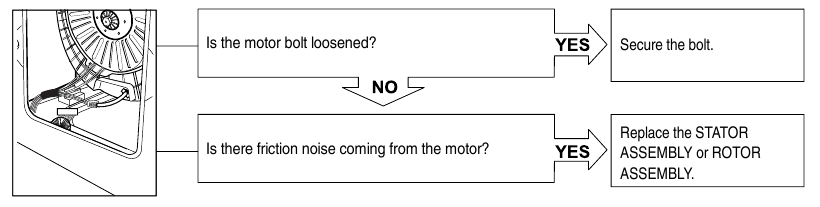

AFWIJKEND GELUID

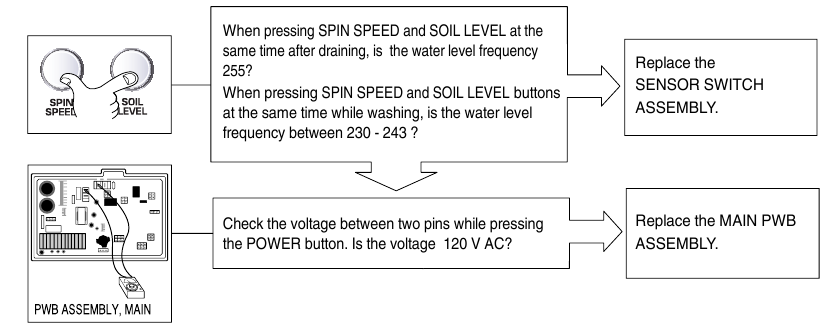

VERWARMEN ZONDER WATER

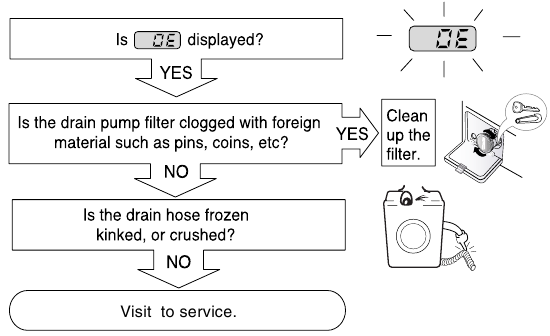

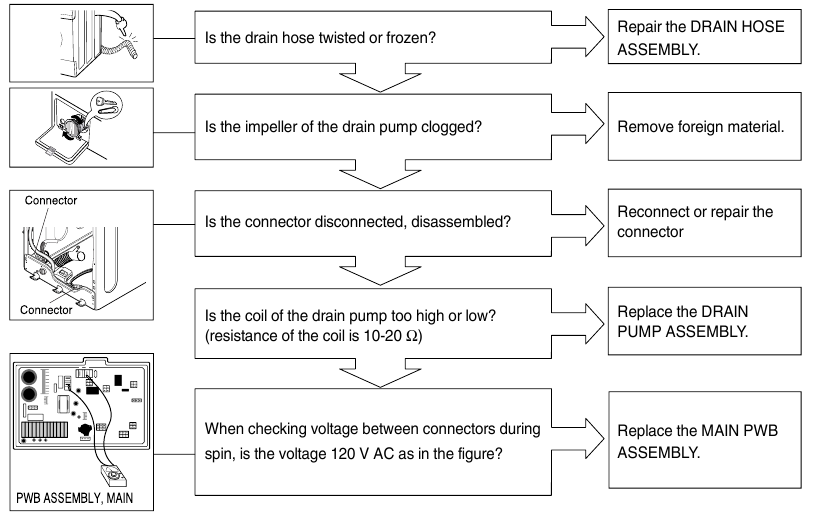

AFVOERSTORING

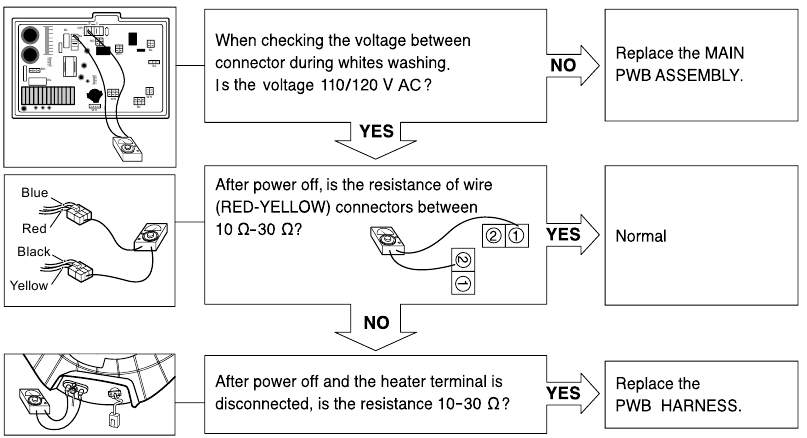

PROBLEEM MET WASVERWARMING

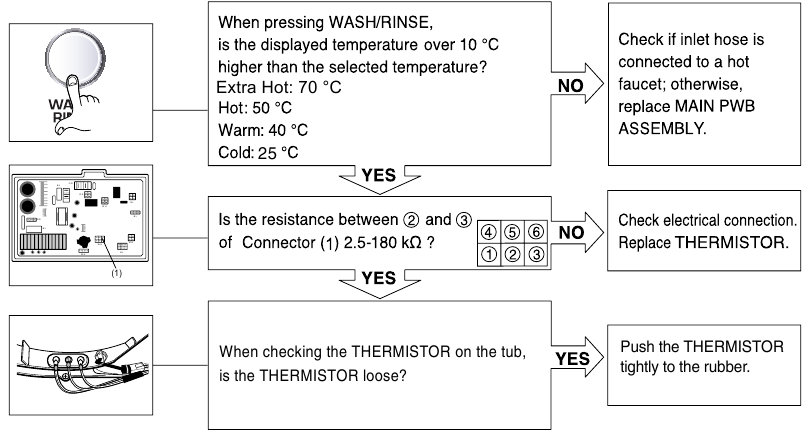

CONTINU VERWARMEN BOVEN DE INGESTELDE WATERTEMPERATUUR

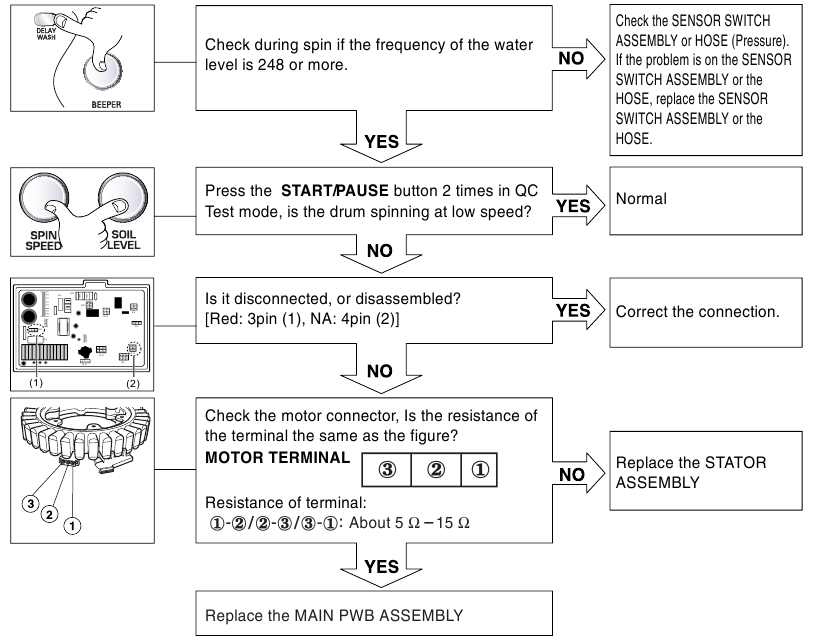

PROBLEEM MET CENTRIFUGEREN

ERROR

DEMONTAGE-INSTRUCTIES

• Zorg ervoor dat u de machine uit het stopcontact haalt voordat u de onderdelen demonteert en repareert.

BEDIENINGSPANEEL MONTAGE

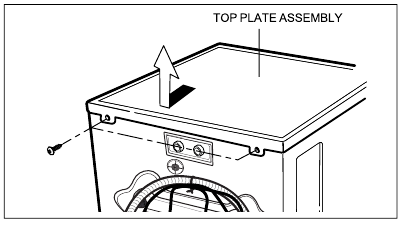

1. Draai 2 schroeven aan de achterkant van de bovenplaat los.

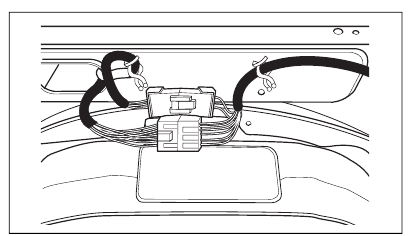

2. Trek de bovenplaat naar achteren en omhoog zoals weergegeven.

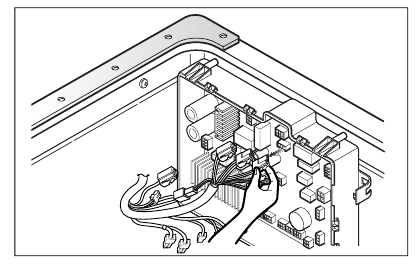

3. Koppel de connectoren los van de Main PWB Assembly

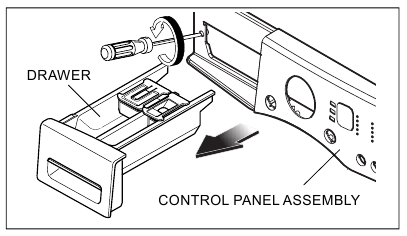

4. Trek de lade eruit en draai 2 schroeven los.

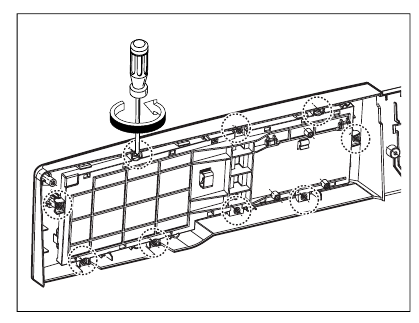

5. Til de linkerkant van de Control Panel Assembly op en trek deze eruit.

6. Trek het bedieningspaneel eruit en draai 1 schroef los.

7. Draai de 9 schroeven van de Control Panel Assembly los.
8. Demonteer de Display PWB Assembly.


MAIN PWB ASSEMBLY

1. Koppel de POWER-connector en SENSOR SWITCH ASSEMBLY los.

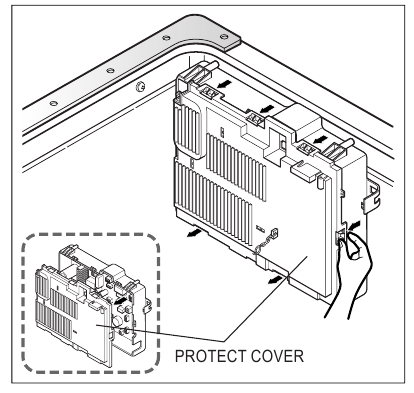

2. Verwijder de beschermkap.
3. Gedemonteerd met behoud van de draad.
   Koppel de connectoren los.

4. Draai 1 schroef aan de achterkant los.

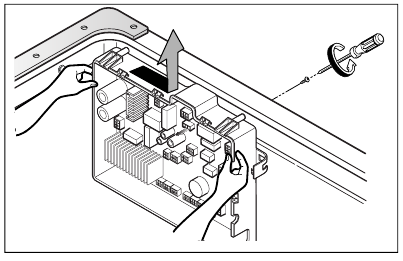

5. Demonteer de Main PWB.

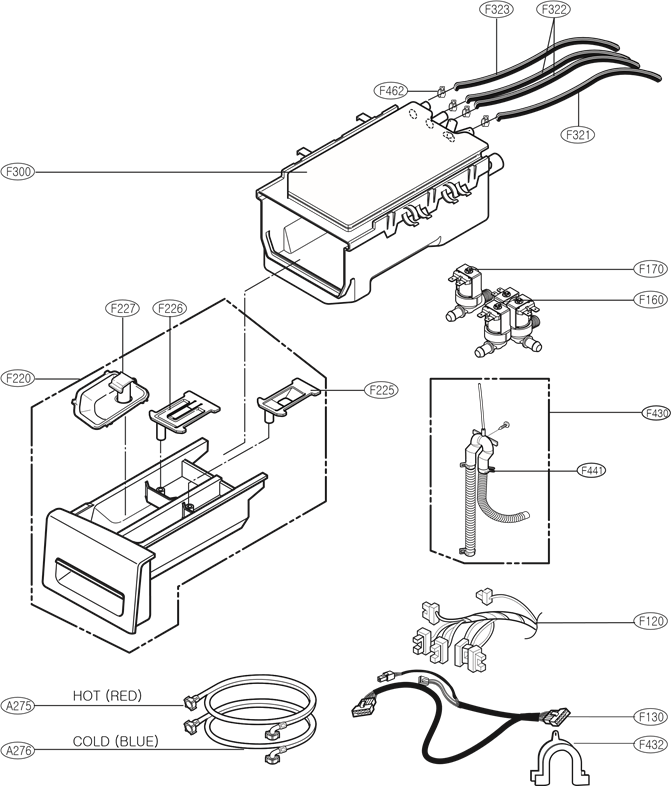

DISPENSER ASSEMBLY

1. Demonteer de bovenplaatmontage.

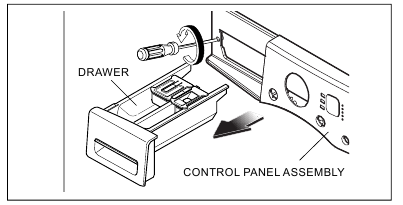

2. Trek de lade eruit.
3. Duw de DISPENSER ASSEMBLY eruit nadat u 2 schroeven hebt losgedraaid.

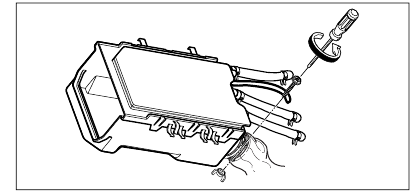

4. Draai de moer aan de onderkant van de dispenser los.

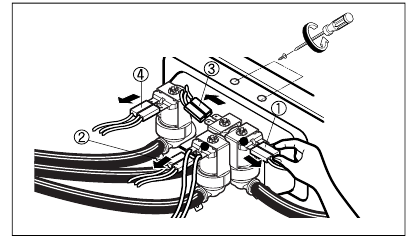

5. Demonteer de 4 connectoren van de kleppen.
   *Draadkleur

   1. Blauwe behuizing (OR-BK)
   2. Witte behuizing (WH-BK)
   3. Blauwe behuizing (GY-BK)
   4. Rode behuizing (BL-BK)

6. Draai 2 schroeven van de achterkant van de kast los.

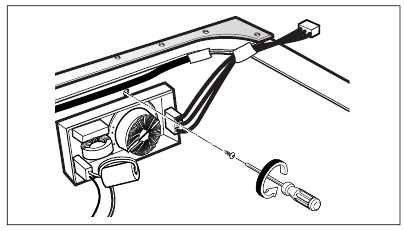

RUISFILTER

1. Demonteer twee connectoren van de Filter Assembly.

2. Draai een schroef van de BOVENSTE BEUGEL los.

KASTDEKSEL

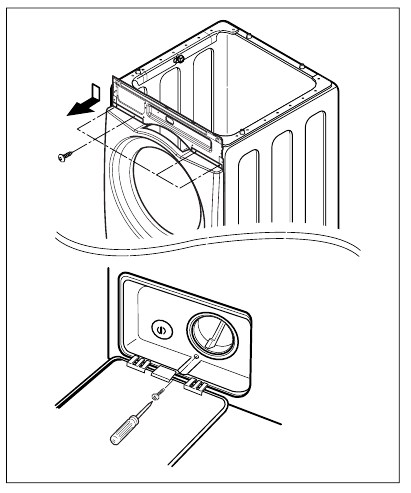

1. Draai de 3 schroeven van de bovenkant van het kastdeksel los.
2. Draai de schroef van het filterdeksel los.

3. Steek een platte ( - ) schroevendraaier of plamuurmes in beide zijden van het filterdeksel en trek het eruit.

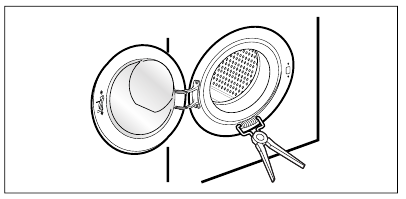

4. Draai de schroef los van de onderkant van het kastdeksel.

5. Open de deur.
6. Demonteer de klem.

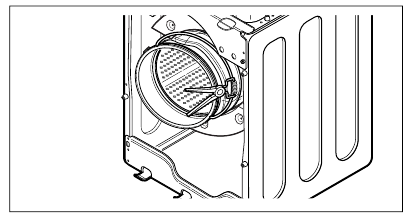

7. Kantel het kastdeksel.

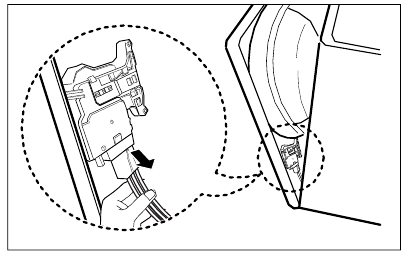

8. Koppel de deurschakelaarconnector los.
   LET OP: Sluit bij het monteren van de KASTDEKSEL de connector aan.

9. Til het kastdeksel op en scheid het.

10. Demonteer de klem.
11. Demonteer de pakking.


DEUR

1. Open de deur.
2. Draai de 7 schroeven van de SCHARNIERKAP los.

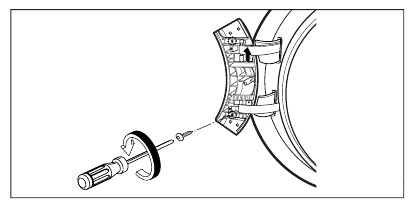

3. Steek een platte ( - ) schroevendraaier in de opening van het scharnier en trek de scharnierkap eruit.

4. Draai een schroef van de onderkant van de deur los.
5. Demonteer de deur omhoog.
   Wees voorzichtig! De deur is zwaar.


DEURVERGRENDELINGSSCHAKELAAR

1. Open de deur en demonteer de CLAMP ASSEMBLY.
2. Draai de 2 schroeven los.
   OPMERKING


• Sluit de connector weer aan na het vervangen van de DEURSCHAKELAAR.

POMP

1. Demonteer het kastdeksel.

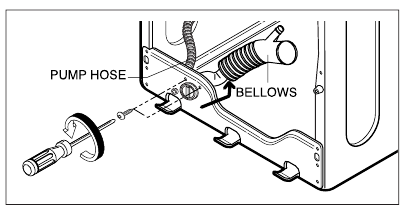

2. Scheid de pompslang, de balg en de circulatieslang van de pompmontage.
3. Demonteer de pompmontage in pijltjesrichting.

VERWARMINGSELEMENT

1. Demonteer het kastdeksel.
2. Scheid 2 connectoren van het verwarmingselement.
3. Maak de moer los en trek het verwarmingselement eruit.

• Plaats bij het monteren van het verwarmingselement het verwarmingselement in de verwarmingsklem aan de onderkant van de kuip.
• Draai de bevestigingsmoer vast zodat het verwarmingselement vastzit.

THERMISTOR

1. Demonteer het achterpaneel.
2. Draai een schroef van de kuip los.
3. Trek de witte connector van de thermistor los.
4. Trek hem eruit door de beugel van de thermistor vast te houden.

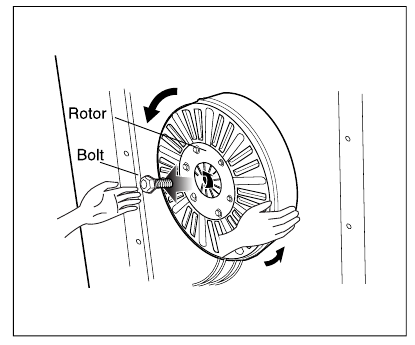

MOTOR/DEMPER

1. Demonteer het achterpaneel.

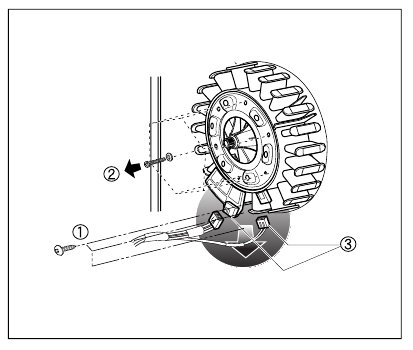

2. Verwijder de bout.
3. Trek de rotor eruit.

1. Draai de 2 schroeven van de kuipbeugel los.
2. Verwijder de 6 bouten op de stator.
3. Trek de 2 connectoren van de stator los.

1. Demonteer de demperscharnieren van de kuip en de basis.
2. Scheid de dempers.
   OPMERKING

• Vervang de demper na verwijdering door een nieuwe.

UITGEBREIDE WEERGAVE

KAST & BEDIENINGSPANEEL MONTAGE

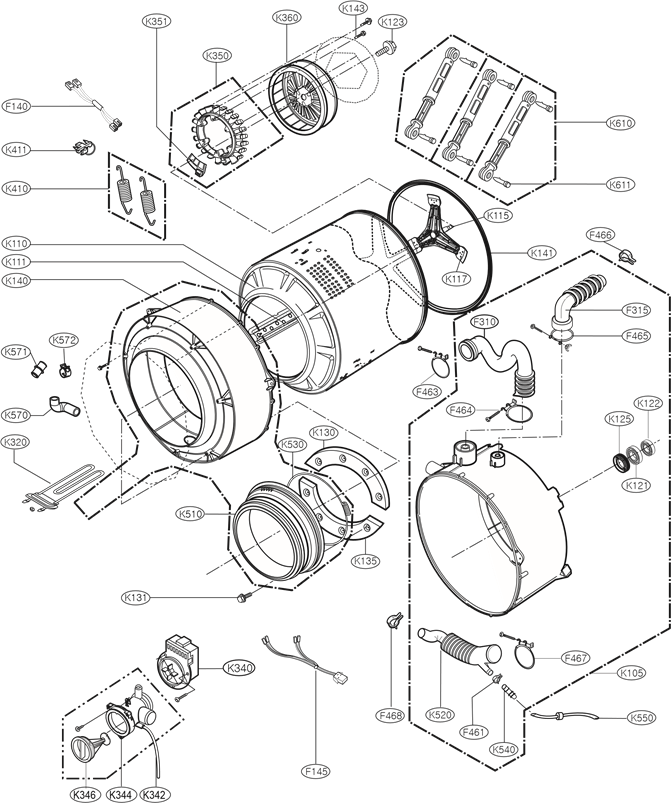

TROMMEL & KUIP MONTAGE

DISPENSER ASSEMBLY

Website: http://www.LGEservice.com
E-mail: http://www.LGEservice.com/techsup.html

Referenties

• lgeservice.com - This website is for sale! - lgeservice Resources and Information.
• lgeservice.com - This website is for sale! - lgeservice Resources and Information.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG WM2101HW Handleiding

Beschikbare talen
