LG WashTower WKEX200HBA Handleiding

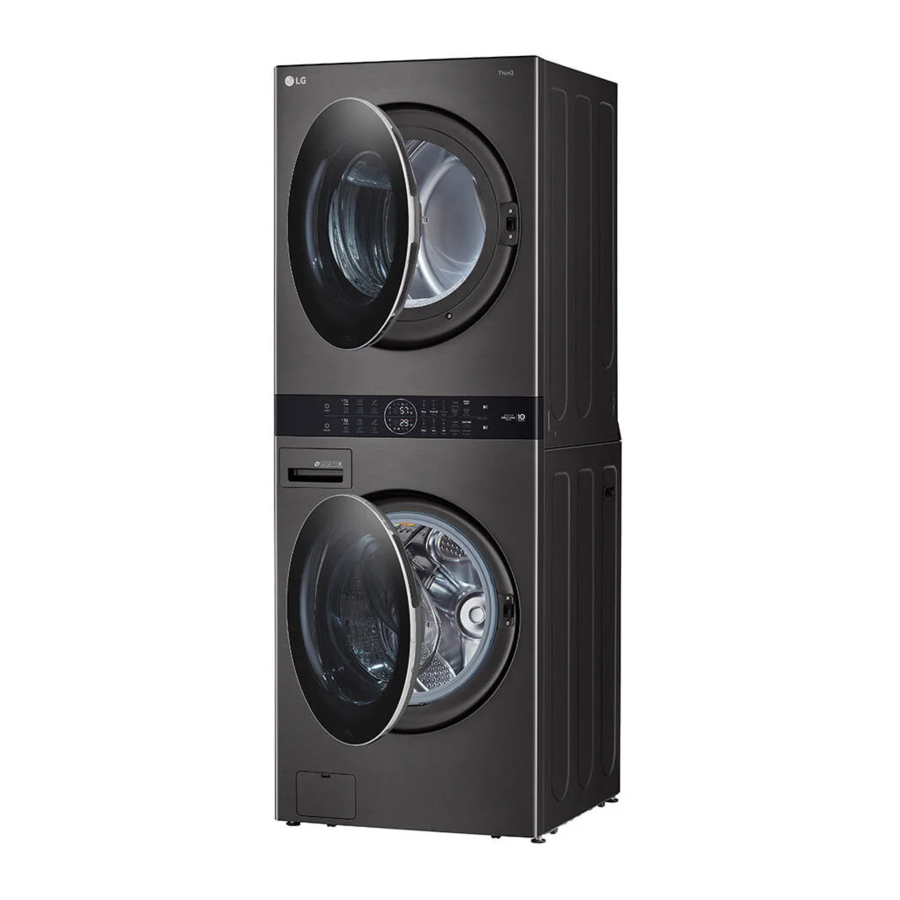

Functies

• Unitair ontwerp uit één stuk met Centre Control™
• AIDD™ & AI Sensor Dry™
• TurboWash™ 360
• TurboSteam™
• Wi-Fi Enabled™
• Volledige STS-trommels met STS-lifters™

Technische specificaties

Tab.1

Tab.2

THINQ-TECHNOLOGIE

INSTALLATIE

• Lees alle installatie-instructies volledig door voordat u het apparaat installeert en bedient. Het is belangrijk dat u deze hele handleiding doorneemt voordat u het apparaat installeert en gebruikt. Gedetailleerde instructies met betrekking tot elektrische aansluitingen en aanvullende vereisten worden op de volgende pagina's gegeven.
• Voor het verplaatsen of installeren van het apparaat zijn twee of meer personen nodig. Het niet opvolgen van deze instructies kan leiden tot letsel.
• Bewaar en installeer het apparaat op een plaats waar het niet wordt blootgesteld aan temperaturen onder het vriespunt of aan weersomstandigheden buitenshuis. Het niet opvolgen van deze waarschuwing kan leiden tot defecten aan het product of onderdelen, ernstig letsel, brand, elektrische schokken of de dood.
• Aard het apparaat op de juiste manier in overeenstemming met alle geldende voorschriften en verordeningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig letsel, brand, elektrische schokken of de dood.
• Om een goede luchtstroom te garanderen, mag u de grote opening aan de onderkant van het apparaat niet blokkeren met vloerbedekking of andere materialen.
• Verwijder de aardingspen niet van het netsnoer. Gebruik geen adapter of verlengsnoer. Steek de stekker in een geaard stopcontact met 3 pinnen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig letsel, brand, elektrische schokken of de dood.
• Bepaalde interne onderdelen zijn opzettelijk niet geaard en kunnen een risico op elektrische schokken vormen, maar alleen tijdens onderhoud. Onderhoudspersoneel - Raak de volgende onderdelen niet aan terwijl het apparaat onder spanning staat: pomp, klep, motor, bedieningspaneel.

De juiste locatie kiezen

Controleer de volgende vereisten voor de installatielocatie voordat u het apparaat installeert.

• Zorg voor voldoende ruimte tussen de muren en het apparaat voor installatie.
• Zorg ervoor dat de vloer schoon, droog en vrij is van stof, vuil, water en olie, zodat de stelvoeten niet gemakkelijk kunnen verschuiven. Stelvoeten die op de vloer kunnen bewegen of verschuiven, kunnen bijdragen aan overmatige trillingen en geluid.
• Als de vloer te veel doorbuigt, verstevig deze dan om hem stijver te maken. Als de vloer niet stevig is, kan dit ernstige trillingen en lawaai veroorzaken.
• Als er een lekbak moet worden gebruikt, volg dan de instructies bij de lekbak zorgvuldig op en zorg ervoor dat de stelvoeten zijn afgesteld voor een stevig en gelijkmatig contact met de bak. Het gebruik van lekbakken en het niet correct waterpas zetten van het apparaat kan leiden tot meer trillingen en lawaai tijdens het gebruik.

Vloerbedekking

• Om lawaai en trillingen te minimaliseren, installeert u de wasmachine op een vlakke, stevig gebouwde vloer die het apparaat kan dragen zonder te buigen of te stuiteren.
• Het apparaat moet op een stevige vloer worden geïnstalleerd om trillingen tijdens de centrifugecyclus te minimaliseren.
  Een betonnen vloer is het beste, maar een houten vloer is voldoende, mits deze is gebouwd volgens de FHA-normen.
• De vloer onder het apparaat mag niet meer dan 1 inch (2,5 cm) aflopen van voor naar achter of van links naar rechts.
• Installatie op vloerbedekking en zachte tegeloppervlakken wordt niet aanbevolen.
• Installeer het apparaat nooit op een platform of een zwak ondersteunde constructie.

Vloerinstallatie
Om voldoende ruimte te garanderen voor de waterinlaatslangen, de afvoerslang en de luchtstroom, dient u een minimale afstand van ten minste 1'' (2,5 cm) aan de zijkanten en 4'' (10 cm) achter het apparaat aan te houden. Zorg ervoor dat u rekening houdt met wand-, deur- of vloerlijsten die de benodigde vrije ruimte kunnen vergroten.

Afvoer

• Een locatie die een correcte installatie van de afvoer mogelijk maakt. Een gasdroger moet naar buiten worden afgevoerd.

Stopcontact

• Het stopcontact moet zich binnen60 inch (1,5 m) van beide zijden van het apparaat bevinden.
• Plaats het apparaat zo dat het stopcontact en de stekker gemakkelijk toegankelijk zijn.
• Overbelast het stopcontact niet met meer dan één apparaat.
• Het stopcontact moet geaard zijn in overeenstemming met de geldende elektrische bedradingsvoorschriften en -bepalingen.
• Gebruik een tijdvertragende zekering of stroomonderbreker.
• Het is de persoonlijke verantwoordelijkheid en verplichting van de eigenaar van het apparaat om een correct stopcontact te laten installeren door een gekwalificeerde elektricien.

OPMERKING

• Controleer de voorschriften die de installatie van het apparaat in garages, stacaravans of slaapvertrekken beperken of niet toestaan. Neem contact op met uw plaatselijke bouwkundig inspecteur.

Vrije ruimte

De volgende vrije ruimte wordt aanbevolen voor het apparaat.

• Er moet rekening worden gehouden met extra vrije ruimte voor een eenvoudige installatie en onderhoud.
• Er moet rekening worden gehouden met extra vrije ruimte aan alle zijden van het apparaat om geluidsoverdracht te verminderen.

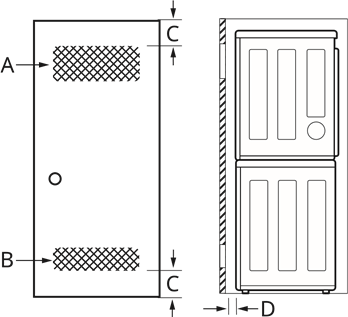

Installatieafstand voor verzonken ruimte of kastinstallatie

Ventilatievereisten kast
Kasten met deuren moeten zowel een bovenste als een onderste ventilatieopening hebben om warmte- en vochtophoping in de kast te voorkomen. Er moet één bovenste ventilatieopening met een minimale opening van 48 sq. in. (310 cm²) worden geïnstalleerd op een hoogte van minimaal 6 voet boven de vloer. Er moet één onderste ventilatieopening met een minimale opening van 24 sq. in. (155 cm²) worden geïnstalleerd op een hoogte van maximaal één voet boven de vloer. Installeer ventilatieroosters in de deur of kort de deur aan de boven- en onderkant in om openingen te vormen. Deuren met lamellen en gelijkwaardige ventilatieopeningen zijn ook acceptabel.

OPMERKING

• Er moet minimaal een kleine ruimte rondom het apparaat (of een ander apparaat) zijn om de overdracht van trillingen van het ene apparaat naar het andere te voorkomen. Als er voldoende trillingen zijn, kan dit ervoor zorgen dat apparaten lawaai maken of met elkaar in contact komen, waardoor de verf beschadigd raakt en het lawaai verder toeneemt.
• Er mag geen ander brandstofgestookt apparaat in dezelfde kast worden geïnstalleerd als een apparaat.

Het mannelijke uiteinde van de buis steekt 1 1/2" (3,8 cm) uit om de resterende buizen aan te sluiten.
Bevestig de afdekplaat aan de achterkant van de droger met de meegeleverde schroef.

De droger ventileren

• Gasdrogers MOETEN naar buiten afvoeren.
• Gebruik GEEN plaatstalen schroeven of andere bevestigingsmiddelen die in de buis uitsteken, die pluisjes kunnen opvangen en de efficiëntie van het afvoersysteem kunnen verminderen. Zet alle verbindingen vast met ducttape.
• Om het risico op brand, verbranding of ophoping van brandbare gassen te verminderen, MAG u geen drogerlucht afvoeren naar een afgesloten en niet-geventileerde ruimte, zoals een zolder, muur, plafond, kruipruimte, schoorsteen, gasafvoer of verborgen ruimte van een gebouw.
• Om het risico op brand te verminderen, MAG u de droger NIET afvoeren met plastic of dunne foliebuizen.
• Overschrijd de aanbevolen lengtebeperkingen van de buis die in de tabel worden vermeld niet. Het niet opvolgen van deze instructies kan leiden tot langere droogtijden, brand of overlijden.
• Plet of laat leidingen niet instorten.
• Zorg ervoor dat leidingen niet op scherpe voorwerpen rusten of ermee in contact komen.
• Als u op bestaande leidingen aansluit, zorg er dan voor dat deze geschikt en schoon zijn voordat u de droger installeert.
• De ventilatie moet voldoen aan de plaatselijke bouwvoorschriften.
• Gebruik alleen 4 '' (10 cm) starre, halfstarre of flexibele metalen leidingen in de droogkast en voor de ventilatie naar buiten.
• De afvoerbuis moet een diameter van 4 '' (10 cm) hebben en vrij zijn van obstructies. De afvoerbuis moet zo kort mogelijk worden gehouden. Zorg ervoor dat u oude leidingen reinigt voordat u uw nieuwe droger installeert.
• Starre, halfstarre of flexibele metalen leidingen worden aanbevolen voor gebruik tussen de droger en de muur. Alle niet-starre metalen overgangsbuizen moeten UL-gecertificeerd zijn. Het gebruik van andere materialen voor de overgangsbuis kan de droogtijd beïnvloeden.
• Leidingen worden niet meegeleverd met de droger. U dient de benodigde leidingen lokaal aan te schaffen. De ventilatiekap moet scharnierende kleppen hebben om terugslag te voorkomen wanneer de droger niet in gebruik is.
• De totale lengte van de flexibele metalen buis mag niet langer zijn dan 8 ft. (2,4 m).

Leidingen

Type wandkap	Aantal bochten van 90°	Maximale lengte van starre metalen buis met een diameter van 4 inch
Aanbevolen 4 '' (10 cm)	0	65 ft. (19,8 m)
	1	55 ft. (16,8 m)
	2	47 ft. (14,3 m)
	3	36 ft. (11,0 m)
	4	28 ft. (8,5 m)
Alleen gebruiken voor installaties met korte leidingen 2 1/2 '' (6,4 cm)	0	55 ft. (16,8 m)
	1	47 ft. (14,3 m)
	2	41 ft. (12,5 m)
	3	30 ft. (9,1 m)
	4	22 ft. (6,7 m)

OPMERKING

• Trek 6 ft. (1,8 m) af voor elke extra bocht. Gebruik niet meer dan vier bochten van 90°.

OPMERKING

• In Canada mogen alleen die flexibele buizen van folietype worden gebruikt, indien aanwezig, die specifiek zijn geïdentificeerd voor gebruik met het apparaat door de fabrikant. In de Verenigde Staten mogen alleen die flexibele buizen van folietype worden gebruikt, indien aanwezig, die specifiek zijn geïdentificeerd voor gebruik met het apparaat door de fabrikant en die voldoen aan de Outline for Clothes Dryer Transition Duct, Subject 2158A.

Leidingen aanleggen en aansluiten

Volg de onderstaande richtlijnen om de droogprestaties te maximaliseren en de ophoping van pluisjes en condensatie in de leidingen te verminderen. Leidingen en fittingen zijn NIET inbegrepen en moeten apart worden aangeschaft.

• Gebruik starre, halfstarre of flexibele metalen leidingen met een diameter van 4'' (10 cm).
• De afvoerbuis moet zo kort mogelijk zijn.
• Gebruik zo weinig mogelijk bochtverbindingen.
• Het mannelijke uiteinde van elk deel van de afvoerbuis moet van de droger af wijzen.
• Gebruik ducttape op alle buisverbindingen.
• Isoleer leidingen die door onverwarmde ruimtes lopen om condensatie en ophoping van pluisjes op buisoppervlakken te verminderen.
• Onjuiste of ontoereikende afvoersystemen vallen niet onder de garantie van de droger. Defecten aan de droger of service die vereist is vanwege dergelijke afvoersystemen, vallen niet onder de garantie van de droger.
  • Correcte ventilatie

  • Onjuiste ventilatie


Gasdrogers aansluiten

• Om het risico op brand of explosie, elektrische schok, schade aan eigendommen, letsel aan personen of overlijden bij het gebruik van dit apparaat te verminderen, dient u de volgende vereisten in acht te nemen:

Elektrische vereisten voor gasmodellen

• Deze droger is uitgerust met een geaarde stekker met drie pinnen ter bescherming tegen schokgevaar en moet rechtstreeks in een correct geaard stopcontact met drie pinnen worden gestoken. Knip of verwijder de aardingspin van deze stekker niet.
• Knip of verwijder in geen geval de derde (aardings)pin van het netsnoer.
• Voor persoonlijke veiligheid moet deze droger correct geaard zijn.
• Deze droger moet worden aangesloten op een geaard stopcontact van 120 VAC, 60 Hz, beschermd door een zekering of stroomonderbreker van 15 ampère.
• Wanneer een standaard stopcontact met 2 pinnen wordt aangetroffen, is het uw persoonlijke verantwoordelijkheid en verplichting om dit te vervangen door een correct geaard stopcontact met 3 pinnen.

Vereisten voor gastoevoer

• Probeer de droger NIET te demonteren; demontage vereist de aandacht en het gereedschap van een geautoriseerde en gekwalificeerde servicemonteur of -bedrijf.
• Gebruik GEEN open vuur om te controleren op gaslekken. Gebruik een niet-corrosieve lekdetectievloeistof.

• De gasdruk mag niet hoger zijn dan 8 inch (20,4 cm) waterkolom voor NG, of 13 inch (33,1 cm) waterkolom voor LP.
• Isoleer de droger van het gastoevoersysteem door de individuele handmatige afsluitklep te sluiten tijdens druktesten van de gastoevoer bij een druk hoger dan 1/2 psi (3,5 kPa).

4. Spoel de toevoerslangen door.
   • Nadat de slangen zijn aangesloten, draait u de waterkranen open en spoelt u eventuele vreemde stoffen zoals vuil, zand of zaagsel weg.
   • Laat het water in een emmer lopen en controleer de watertemperatuur om er zeker van te zijn dat u de slangen op de juiste kranen hebt aangesloten.

5. Bevestig de toevoerslangen aan de achterkant van het apparaat en zet de toevoerslangen voor koud water vast met bindbanden .
   • Voor de wasmachine
     • Bevestig de toevoerslang voor warm water aan de toevoer voor warm water aan de achterkant van de wasmachine. Bevestig de toevoerslang voor koud water aan de toevoer voor koud water aan de achterkant van de wasmachine.

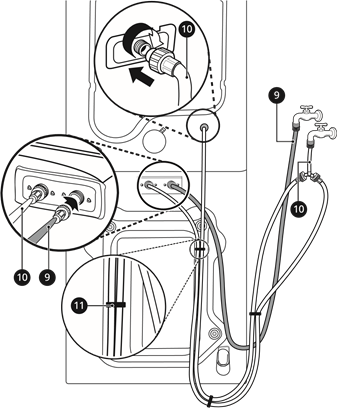

   • Voor de droger
     • Bevestig de toevoerslang voor koud water aan de toevoer voor koud water aan de achterkant van de droger.
     • Draai de fittingen goed vast. Draai beide kranen helemaal open en controleer op lekken aan beide uiteinden van de slangen.


De afvoerslang aansluiten

Sluit de afvoerslang aan op een standpijp of een wasbak.

• De afvoerslang moet altijd goed vastzitten. Als de afvoerslang niet goed vastzit, kan dit leiden tot overstromingen en schade aan eigendommen.

OPMERKING

• De afvoer moet worden geïnstalleerd in overeenstemming met alle toepasselijke lokale voorschriften en bepalingen.
• Zorg ervoor dat de afvoerslang niet is uitgerekt, bekneld, geplet of geknikt.
• Installeer de afvoerslang nooit met het uiteinde lager dan 75 cm (29,5 inch) of hoger dan 244 cm (96 inch) boven de bodem van de wasmachine, of meer dan 152 cm (60 inch) van de wasmachine verwijderd.
• Maak nooit een luchtdichte afdichting tussen de slang en de afvoer met tape of andere middelen. Als er geen luchtspleet aanwezig is, kan er water uit de trommel worden gezogen, wat resulteert in slechte was-/spoelprestaties of schade aan kleding.

Een standpijp gebruiken om af te voeren

1. Klik het uiteinde van de slang in de boogbeugel.
   • Sluit de boogbeugel binnen 10 cm (4 inch) van het uiteinde van de afvoerslang aan.
     Als de afvoerslang meer dan 10 cm (4 inch) buiten het uiteinde van de boogbeugel is uitgeschoven, kunnen schimmels of micro-organismen zich naar de binnenkant van de wasmachine verspreiden.

2. Steek het uiteinde van de afvoerslang in de standpijp.

3. Gebruik de meegeleverde kabelbinder om de afvoerslang op zijn plaats te bevestigen.

4. Als de waterkranen en de afvoer in de muur zijn ingebouwd, bevestigt u de afvoerslang aan een van de waterslangen met de meegeleverde kabelbinder c (geribbelde kant aan de binnenkant).


De wasbak gebruiken om af te voeren

1. Klik het uiteinde van de slang in de boogbeugel.
   • Sluit de boogbeugel a binnen 10 cm (4 inch) van het uiteinde van de afvoerslang aan.
     Als de afvoerslang meer dan 10 cm (4 inch) buiten het uiteinde van de boogbeugel is uitgeschoven, kunnen schimmels of micro-organismen zich naar de binnenkant van de wasmachine verspreiden.

2. Hang het uiteinde van de afvoerslang over de rand van de wasbak.

3. Gebruik de meegeleverde kabelbinder om de afvoerslang op zijn plaats te bevestigen.


Het apparaat waterpas zetten

De trommel van de wasmachine draait met zeer hoge snelheden. Om trillingen, geluid en ongewenste bewegingen tot een minimum te beperken, moet de vloer een stevige, vlakke ondergrond zijn.

• Het gebruik van het apparaat zonder het waterpas te zetten, kan leiden tot overmatige trillingen en geluid, wat kan leiden tot een defect aan het apparaat.
• Stel de stelvoeten slechts zo ver in als nodig is om het apparaat waterpas te zetten. Het onnodig ver uitdraaien van de stelvoeten kan ervoor zorgen dat het apparaat gaat trillen.

OPMERKING

• Voordat u het apparaat installeert, moet u ervoor zorgen dat de vloer schoon, droog en vrij is van stof, vuil, water en olie, zodat de apparaatvoeten niet gemakkelijk kunnen verschuiven. Voeten die bewegen of verschuiven op de vloer kunnen bijdragen aan overmatige trillingen en geluid.

Het apparaat waterpas zetten

1. Plaats het apparaat op de definitieve locatie.
   • Zorg er in het bijzonder voor dat u de water- en afvoerslangen niet beknelt, belast of plet. Als u een waterpas hebt, kunt u deze gebruiken om te controleren of het apparaat waterpas staat. De helling
