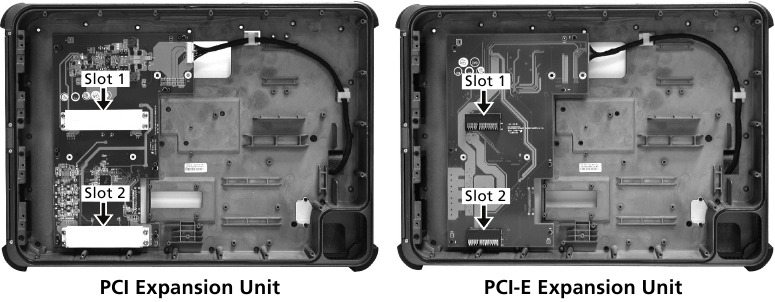

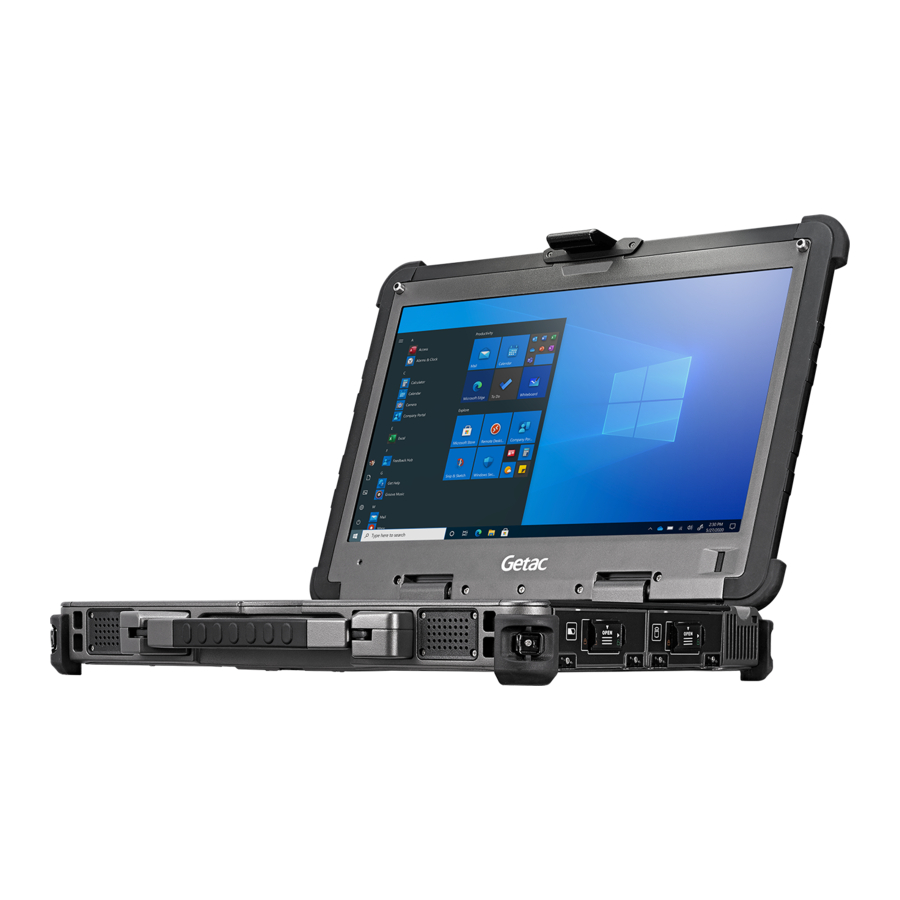

Overzicht

De uitbreidingseenheid biedt twee PCI- of PCI-E-slots (afhankelijk van uw aankoop) voor uw X500. De uitbreidingseenheid beschikt over:

• Twee PCI Revision 2.0-slots
  - of -
  Twee PCI Express 1.0a-slots
• Slot 1 biedt plaats aan een kaart van volledige lengte (grootte ≤ 315 mm x 107 mm x 17 mm) of een kaart van 3/4 lengte (grootte ≤ 210 mm x 100 mm x 17 mm)
  Slot 2 biedt plaats aan een kaart van 3/4 lengte
• 10 W vermogen voor elke sleuf

Let op het volgende bij het gebruik van een uitbreidingskaart:

• Voordat u een uitbreidingskaart gebruikt, wordt aangeraden de kaart naar Getac te sturen voor een compatibiliteitstest.
• De PCI-uitbreidingseenheid ondersteunt geen "ATA 66"-uitbreidingskaarten.

Let op het volgende tijdens het installatieproces:

• De installatie-instructies in dit document gelden voor zowel PCI- als PCI-E-uitbreidingseenheden, hoewel de illustraties alleen de PCI-uitbreidingseenheid tonen.
• Nadat u schroeven hebt verwijderd, moet u de schroeven bewaren en onthouden waar ze zijn verwijderd. Alle schroeven zijn nodig voor later gebruik.

Aansluiten op X500

Sla deze sectie over als uw X500-model oorspronkelijk wordt geleverd met de uitbreidingseenheid aan de onderkant.

Als u de uitbreidingseenheid afzonderlijk hebt gekocht, volgt u de instructies in deze sectie om de uitbreidingseenheid op uw X500 aan te sluiten.

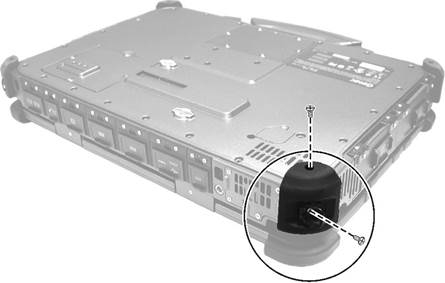

1. Plaats de X500 ondersteboven. Maak twee schroeven los om tijdelijk een van de hoekbumpers te verwijderen (degene die hieronder wordt aangegeven).

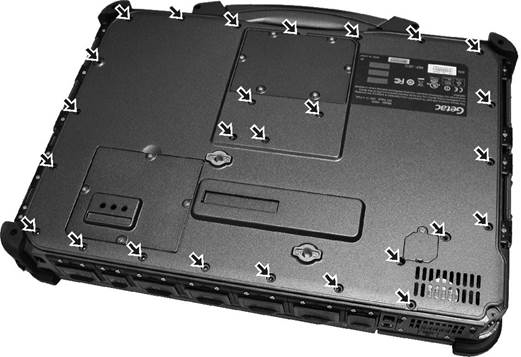

2. Maak 26 schroeven los (zie de pijlen hieronder) en verwijder de onderste afdekking van de X500.

3. Plaats de hoekbumper en twee schroeven terug.

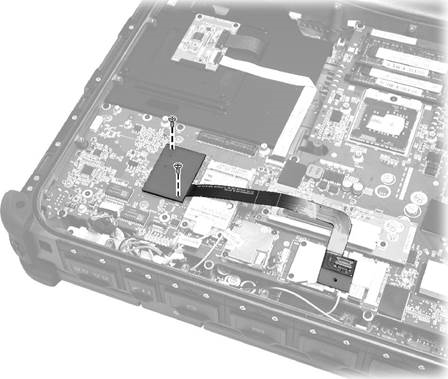

4. Alleen voor X500-modellen met een 3G-module:

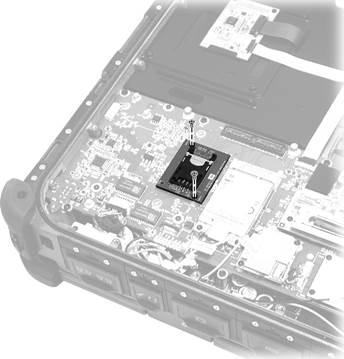

   Zoek de SIM-kaartprintplaat. Maak twee schroeven los en verwijder de stekker van de printplaat uit het moederbord.

5. Alleen voor X500-modellen met een 3G-module:
   Zoek de FPC (Flexible Printed Circuit). Lijn het bijbehorende uiteinde van de FPC uit met waar de SIM-kaartprintplaat zat en steek de connector erin.
   Zet vast met twee schroeven (de schroeven van de vorige stap).

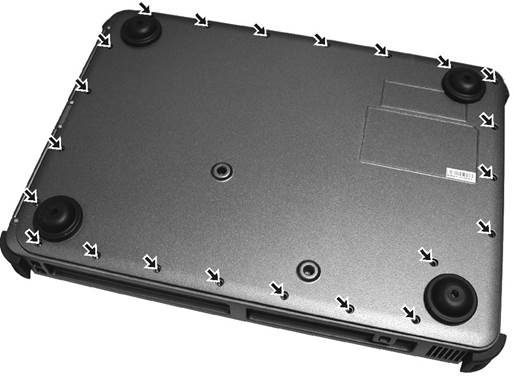

6. Plaats de uitbreidingseenheid ondersteboven. Maak 26 schroeven los (zie de pijlen hieronder) en verwijder de onderste afdekking van de uitbreidingseenheid.

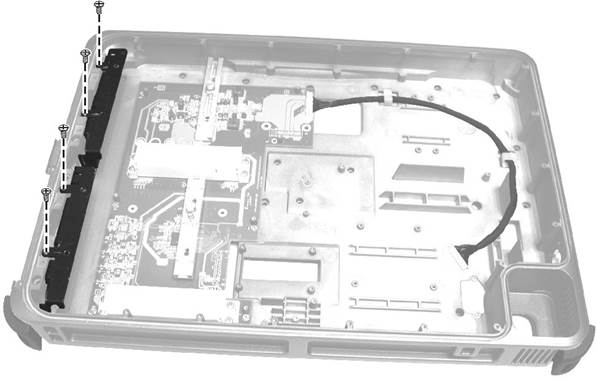

7. Maak 4 schroeven los en verwijder de twee beugels.

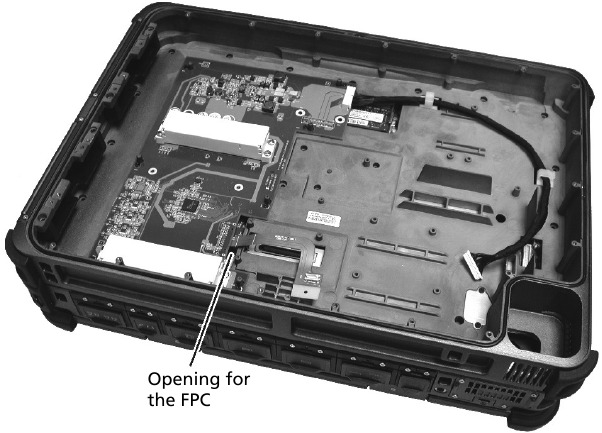

8. Lijn de uitbreidingseenheid uit en bevestig deze aan de X500.
   Alleen voor X500-modellen met een 3G-module:
   Steek de FPC door de opening van de uitbreidingseenheid.

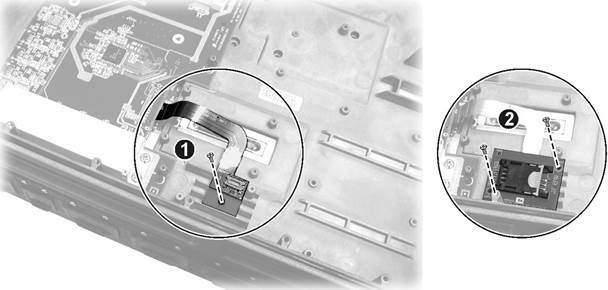

9. Alleen voor X500-modellen met een 3G-module:
   Plaats het andere uiteinde van de FPC op zijn plaats en zet vast met één schroef (zie hieronder). Steek vervolgens de SIM-kaartprintplaat erin en zet de printplaat vast met twee schroeven (zie hieronder).

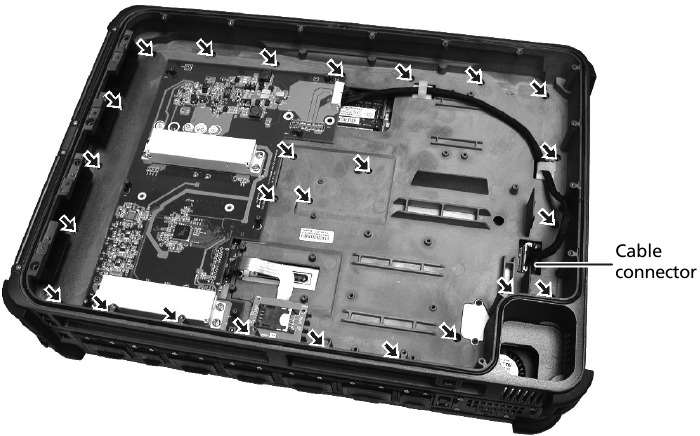

10. Zet de uitbreidingseenheid vast met 26 schroeven (de schroeven van stap 2) (zie de pijlen hieronder).
    Steek de kabelconnector in het moederbord.

11. Als u nu uitbreidingskaarten wilt installeren, gaat u verder naar stap 4 in de volgende sectie.

Een uitbreidingskaart installeren

1. Verwijder de onderste afdekking van de uitbreidingseenheid. (Raadpleeg stap 6 in de vorige sectie.)
2. Afhankelijk van welke sleuf u wilt gebruiken, verwijdert u de beugel door twee schroeven los te draaien. Gebruik voor een kaart van volledige lengte sleuf 1 (de bovenste sleuf). (Raadpleeg stap 7 in de vorige sectie.)

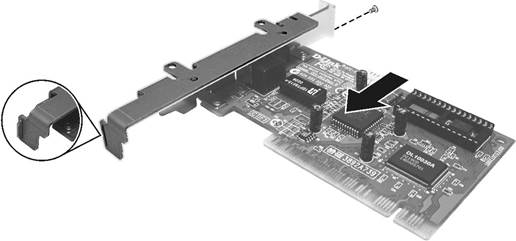

3. Lijn de beugel uit en bevestig deze aan de beugel van de uitbreidingskaart en draai één schroef vast.

4. Alleen voor PCI-uitbreidingseenheid:
   Elke PCI-sleuf wordt geleverd met een rail/schroefassemblage die helpt om de PCI-kaart op zijn plaats te houden. Voordat u een PCI-kaart plaatst, moet u ervoor zorgen dat de schroef op de rail (aangegeven in de volgende afbeelding) zich niet in een positie bevindt die de installatie belemmert. Als dit het geval is, draait u de schroef los en schuift u deze verder weg van de sleuf.

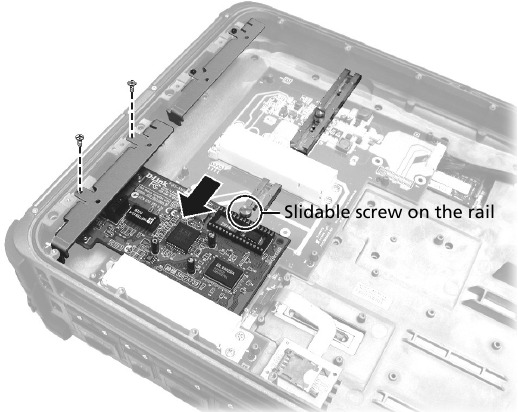

5. Lijn de connector van de uitbreidingskaart uit met de sleuf en druk stevig aan totdat de connector vastzit. Zet de beugel vast met twee schroeven (de schroeven van stap 2).
   Alleen voor PCI-uitbreidingseenheid:
   Schuif de schroef op de rail naar de kaart totdat de groef rond de schroefkop de kaartrand vasthoudt. Draai vervolgens de schroef vast.

6. Plaats de onderste afdekking terug en zet vast met 26 schroeven (de schroeven van stap 1).

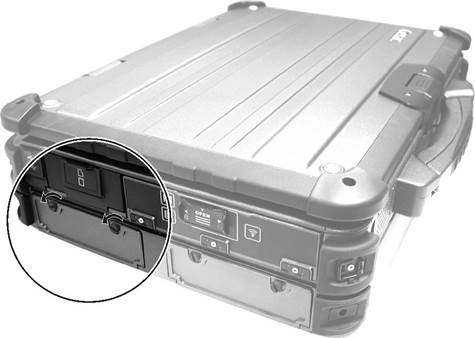

7. Om de I/O-connectoren van uw uitbreidingskaart te gebruiken, opent u de toegangsklep door twee schroeven los te draaien met uw vingers of een schroevendraaier met platte kop.
