acaia Orion AO101 / AO102 handleiding

Introductie

Functies

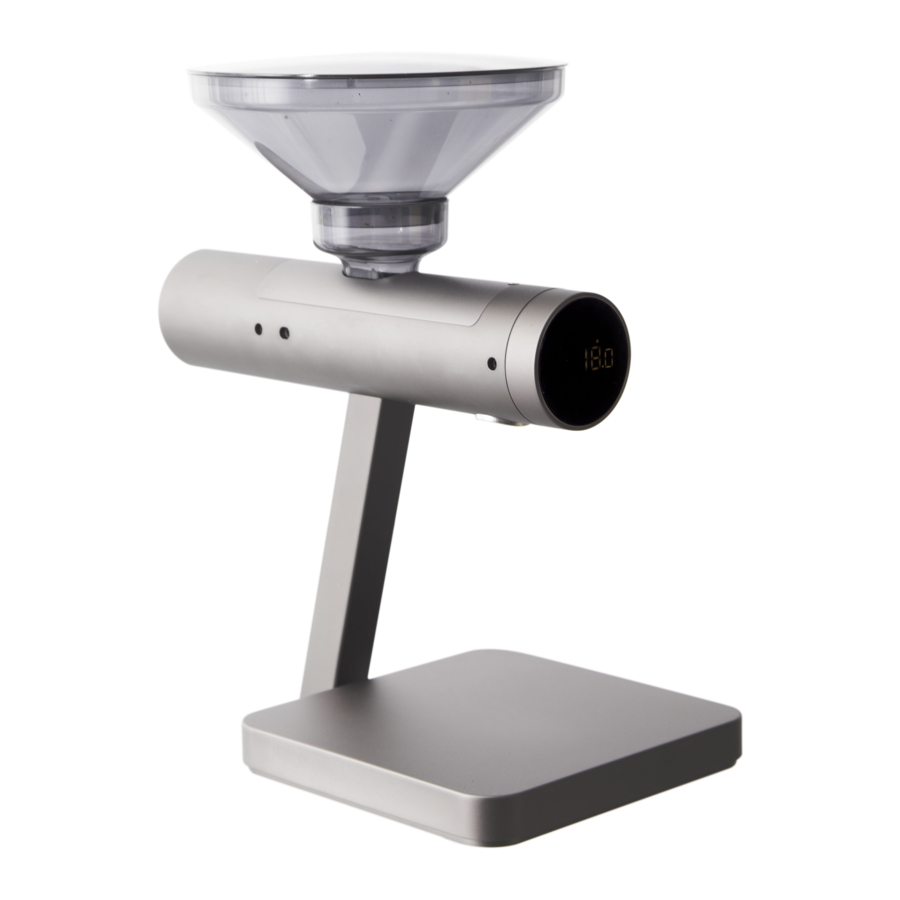

De Orion Bean Doser™ is ontworpen voor het doseren van groene of gebrande koffiebonen op basis van gewicht.

Snel op gewicht gebaseerd on-demand doseren
De Orion Bean Doser™ kan 225 gram doseren in 12 seconden en 20 gram in 3 seconden, met een foutmarge van 2-3 bonen.

Volledig automatische modus
Ontworpen met een volledig automatische modus voor continu doseren van meerdere containers zonder op knoppen te drukken.

Intuïtieve draaiknopinterface
Een nieuwe draaiknopinterface met drie vooraf ingestelde modi voor het opslaan van verschillende doelgewichten en die eenvoudig toegankelijk is door aan de draaiknop te draaien voor verschillende functies.

Weegschaalmodus
De Orion Bean Doser™ kan functioneren als een slimme industriële weegschaal met een capaciteit tot 3000 gram.

Systeem voor het bijhouden van statistieken
De Orion Bean Doser™ kan statistische informatie bijhouden, zoals het totale aantal doses of het totale gewicht van de doseersessie.

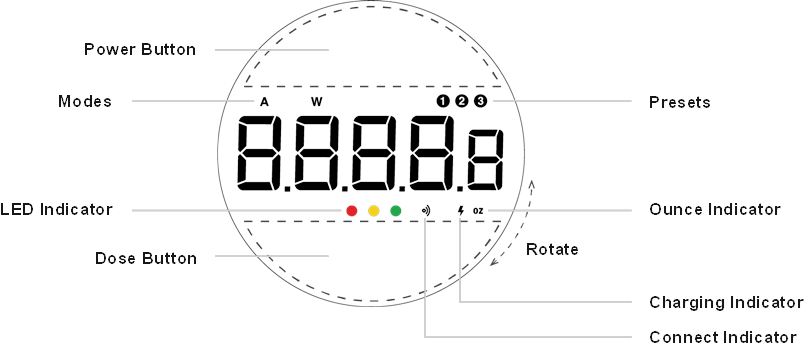

Interfaceoverzicht

Aan de slag

Eerste installatie

1. Voordat je de Orion voor de eerste keer gebruikt, moet je de bonentrechter afspoelen en reinigen met warm zeepsop. Direct na het reinigen afdrogen.
2. Bevestig de bonentrechter bovenop.
3. Plaats een container op het weegplatform om onbedoeld doseren te voorkomen.
4. Sluit het netsnoer aan op de Orion.
5. Plaats koffiebonen in de trechter.

Aan de slag

1. Zorg ervoor dat het weegplatform schoon is.
2. Zet de Orion aan door op Power (Aan/uit) te drukken en plaats de container op het platform.
3. Stel het doelgewicht in door op Power (Aan/uit) te drukken. Pas waarden aan met Dial (Draaiknop) en druk vervolgens op Power (Aan/uit) om te bevestigen.
4. Druk op Dose (Dosis) om te beginnen met doseren. Als het scherm [ CUP ] [ rESEt ] weergeeft, plaats dan een container op het platform.
5. Wanneer een dosis voltooid is, druk op Power (Aan/uit) om terug te keren naar het doseren.

Algemene bediening

De Orion is ontworpen voor het doseren van porties bonen van 5 gram tot maximaal 3000 gram per dosis met een nauwkeurigheid van +/- 2 bonen (~0,5 g).

Er zijn twee doseermodi in de Orion: handmatige modus en automatische modus. Om tussen modi te kiezen, houd je de Power (Aan/uit)-knop ingedrukt en het display toont de huidige werkingsmodus. Draai aan de draaiknop om van modus te wisselen.

Om optimaal te profiteren van de vele functies van de Orion Mini, lees je de volledige handleiding aandachtig door, die stapsgewijze procedures, voorbeelden en andere informatie bevat.

Onjuiste behandeling van dit product kan leiden tot persoonlijk letsel of materiële schade.

Productverzorgingsinformatie

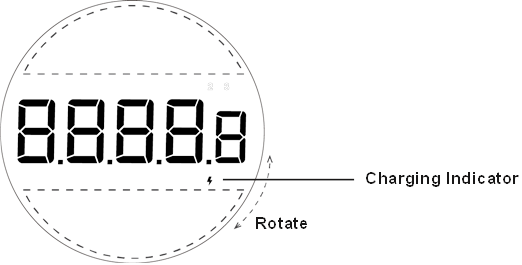

Batterij opladen

De oplaadindicator wordt weergegeven wanneer de batterij wordt opgeladen en gaat uit wanneer de oplader wordt verwijderd. Als de USB-kabel niet werkt, verschijnt de indicator niet.

Houd er rekening mee dat de Orion ALLEEN oplaadt met de AC-DC-adapter die in de verpakking is meegeleverd. Hij laadt NIET op met een andere USB-C-oplader.

Kalibratie

1. Terwijl de Orion in de weegmodus staat en de weegeenheid in grammen is, druk je snel meerdere keren op de Dose (Dosis)-knop totdat het LED-display [ CAL ] en vervolgens [ 500 ] weergeeft.
2. Plaats een kalibratiegewicht van 500 gram op het platform en wacht tot de Doser de kalibratieprocedure uitvoert.
3. Het display toont [ -End- ] wanneer de kalibratieprocedure is voltooid.

Opmerking: Kalibratiegewichten van 100 g, 1000 g, 1500 g, 2000 g en 3000 g kunnen ook worden gebruikt. Gebruik voor de hoogste nauwkeurigheid Acaia-kalibratiegewichten of kalibratiegewichten van klasse F1 of F2. Goedkope kalibratiegewichten van lagere klasse hebben een hogere afwijking van een echt nauwkeurig gewicht.

Verzorging en reiniging

• Gebruik alleen een zachte doek met warm water om het product schoon te maken.
• Gebruik geen schoonmaakmiddel of andere chemicaliën voor het reinigen en weken, omdat dit de geanodiseerde coating op het product kan beschadigen.

Werkzaamheden

Basisbewerkingen

In het hoofdweergavemenu kun je de bovenstaande bedieningselementen gebruiken om tussen voorinstellingen te kiezen, verschillende doseermodi in te voeren of te beginnen met doseren met de huidige modus.

Vooraf ingesteld gewicht instellen

Er zijn 3 voorinstellingen in de Orion voor het opslaan van gewenste gewichten. Je kunt bijvoorbeeld voorinstelling 1 instellen op 18 g voor doseren, voorinstelling 2 op 20 g en voorinstelling 3 op 35 g. Je kunt de vooraf ingestelde waarde aanpassen met de bovenstaande bedieningselementen.

Modus schakelen

Er zijn 2 verschillende modi in de Orion voor de bediening: handmatige doseermodus en automatische doseermodus. Je kunt verschillende modi instellen met behulp van de bovenstaande bedieningselementen.

Trechter leegmaken

Om de bonentrechter te legen, kun je de Dose button (Dosisknop) ingedrukt houden. De Orion zal continu de bonen doseren totdat je nogmaals op de Dose button (Dosisknop) drukt om te stoppen. Zorg ervoor dat je een grote container op het platform plaatst voor deze handeling.

Er zal een 'E'-indicator in de linkerbovenhoek van het display verschijnen wanneer de trechter wordt geleegd.

Modusintroductie

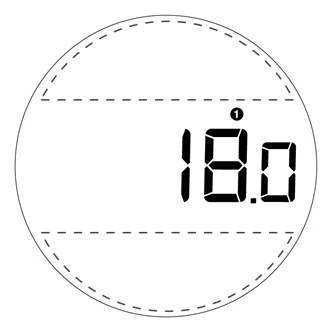

Modus 1 - Handmatige doseermodus

Dit is de standaardmodus voor doseren.

1. Selecteer een preset door aan de Dial te draaien. Pas de presetwaarde aan door op Power te drukken en aan de Dial te draaien. Druk op Power om te bevestigen.
2. Druk op Dose, en de Orion begint met doseren tot het gewenste gewicht is bereikt binnen +/- 0,5 g (een continu brandende groene LED geeft een nauwkeurige dosis aan).
3. Aan het einde van het doseren kunt u meerdere keren op Dose drukken om te 'pulseren'. Pulseren voegt langzaam nog een paar bonen toe indien nodig.
4. Druk op Power om een nieuwe dosis te starten.
   • De handmatige doseermodus kan op aanvraag doseren met een geselecteerde preset.
   • Een [ NOISE ]-bericht wordt weergegeven wanneer een container van de Orion wordt verwijderd of wanneer het platform wordt aangeraakt tijdens het doseren. Doseer opnieuw.

Pulseren in de handmatige doseermodus
De Orion heeft een pulseerfunctie die aan het einde van elke dosis handmatig een paar bonen aan de dosis toevoegt. Om aan het einde van elke dosis een paar bonen te pulseren (toe te voegen), drukt u gewoon op de knop Dose en de Orion voegt bij elke druk een kleine hoeveelheid bonen toe. Als één keer drukken geen bonen laat vallen, kunt u er meerdere keren op drukken totdat het gewenste gewicht is bereikt.

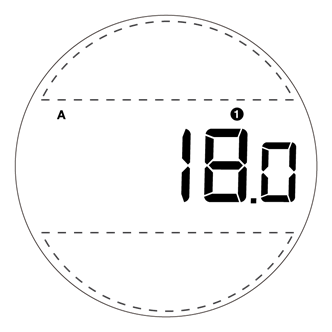

Modus 2 - Automatische doseermodus

De automatische doseermodus kan automatisch doseren wanneer er een container op het platform wordt geplaatst. Er staat een 'A'-indicator in de linkerbovenhoek van het display wanneer de automatische modus is ingeschakeld.

Aan het einde van het automatisch doseren kunt u op de knop Dose drukken om indien nodig nog een paar koffiebonen te 'pulseren'. Een [ rEADY ]-bericht wordt weergegeven op het display wanneer de automatische doseermodus actief is. Om het [ rEADY ]-display te verlaten, drukt u op de knop Power. U kunt dan terugkeren naar het display voor de presetselectie.

1. Schakel over naar de automatische doseermodus door de knop Power ingedrukt te houden en de automatische modus te selecteren met de Dial. Druk nogmaals op Power om de modus te bevestigen.
2. Selecteer of pas een vooraf ingesteld gewicht aan.
3. Druk op Dose om het automatisch doseren te starten, het display toont [ rEADY ].
4. Om de eerste dosis te starten, drukt u nogmaals op Dose en het automatisch doseren begint.
5. Verwijder de voltooide dosis en wacht tot het display opnieuw [ rEADY ] toont.
6. Plaats een andere container boven op het platform en het doseren begint opnieuw.
7. Druk op Power om een andere dosis in te stellen en de huidige automatische doseersessie te verlaten.
   • De automatische doseermodus kan automatisch doseren wanneer er een container op het platform wordt geplaatst.
   • Er staat een 'A'-indicator in de linkerbovenhoek van het display wanneer de automatische modus is ingeschakeld.
   • Een [ NOISE ]-bericht wordt weergegeven wanneer een container van de Orion wordt verwijderd of wanneer het platform wordt aangeraakt tijdens het doseren. Doseer opnieuw.

Pulseren in de automatische doseermodus
De pulseerfunctie werkt ook in de automatische doseermodus. Om aan het einde van elke dosis een paar bonen te pulseren (of toe te voegen), drukt u gewoon op de knop Dose en de Orion voegt bij elke druk een kleine hoeveelheid bonen toe. Als één keer drukken geen bonen doseert, kunt u er meerdere keren op drukken totdat het gewenste gewicht is bereikt.

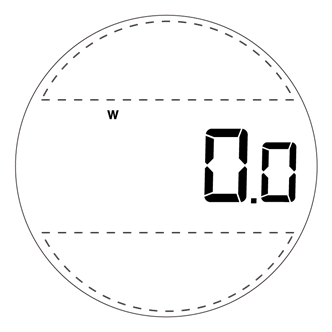

Modus 3 - Weegmodus

De weegmodus is de slimme weegmodus van de Orion. Het functioneert als een industriële weegschaal met een capaciteit van 3000 gram. Om over te schakelen naar de weegmodus, draait u aan de Dial totdat een 'W'-indicator in de linkerbovenhoek van het display verschijnt.

• Het gewicht van het object op het platform wordt op het display weergegeven.
• De knoppen Power en Dose fungeren als 'Nulstellen' en 'Tarreren'.

Instellingen

De instellingen van de Orion openen

1. Houd, terwijl de Orion is ingeschakeld, Power ingedrukt om de instellingenmodus te openen. Het display toont [ SEt ].
2. Druk op Dose om het instellingenmenu te openen. Het toont de eerste instelling voor [ SPEEd ].

Diagram van het instellingenmenu

Doseersnelheid [ SPEEd ]

U kunt de doseersnelheid aanpassen om prioriteit te geven aan de nauwkeurigheid of de snelheid van het doseren. Er zijn drie snelheidsinstellingen beschikbaar:

1. PrEC — Precisie: Standaardsnelheid, hoge nauwkeurigheid. (standaard)
2. FASt — Snel: Hogere snelheid, standaard nauwkeurigheid (227 gram binnen 12 seconden); aanbevolen voor doses van 100 gram of meer.
3. GrEEn — Groene boon: Standaardsnelheid voor groene bonen of licht gebrande bonen.

Om uw selectie op te slaan en het submenu instellingen te verlaten, drukt u op Dose. [ SPEEd ] wordt weergegeven op de LED om te bevestigen dat de geselecteerde optie is opgeslagen.

Nulpuntsvolging instellen [ trAcE ]

Nulpuntsvolging is een functie om schommelingen in de gewichtsmeting op het nulpunt te compenseren om de bruikbaarheid van de weegschaal te verbeteren. De Acaia Orion mag schommelingen tot 2d compenseren volgens de richtlijnen voor industrieel wegen.

1. Uit: Het wordt niet aanbevolen om nulpuntsvolging uit te schakelen; de nulindicatie kan gemakkelijk afwijken als de kamertemperatuur verandert.
2. 0,5 d~3 d: Aangezien elke divisie bijvoorbeeld 0,1 g is, is 3 d = 0,3 g. Wanneer nulpuntsvolging is ingesteld op 3 d, wordt elk beginweging tussen +/- 0,3 g op de weegpan op nul gezet.
3. 2 d wordt over het algemeen aanbevolen voor de Orion.

Om uw selectie op te slaan en het submenu instellingen te verlaten, drukt u op Dose. [ trAcE ] wordt weergegeven op de LED om te bevestigen dat de geselecteerde optie is opgeslagen.

Toetsgeluid instellen [ bEEP ]

1. Stel de toetsgeluidfunctie in op Uit/Aan om het piepgeluid uit/aan te zetten.

Om uw selectie op te slaan en het submenu instellingen te verlaten, drukt u op Dose. [ bEEP ] wordt weergegeven op de LED om te bevestigen dat de geselecteerde optie is opgeslagen.

Standaard weegeenheid [ Unit ]

1. De standaard weegeenheid is ingesteld op gram als [ 9 ] is geselecteerd en op ounce als [ o2 ] is geselecteerd.
2. Draai aan de Dial om de standaard weegeenheid te schakelen tussen gram en ounce.

Om uw selectie op te slaan en het submenu instellingen te verlaten, drukt u op Dose. [ Unit ] wordt weergegeven op de LED om te bevestigen dat de geselecteerde optie is opgeslagen.

Bekerdetectie [ CUP.d ]

1. De standaardinstelling is aan.
2. Aan: Bekerdetectie ingeschakeld. Orion controleert of er een container op het weegplatform staat. Als er geen container wordt gedetecteerd, begint Orion niet met het doseren van de koffiebonen.
3. Uit: Bekerdetectie uitgeschakeld. Orion begint met het doseren van de koffiebonen, zelfs als er geen container wordt gedetecteerd.

Kalibratie [ CAL ]

Ga naar "Kalibratie" voor meer informatie.

Over [ About ]

Toont de huidige Orion-firmwareversie.
Om bij te werken naar de nieuwste versie, gebruikt u Orion Updater op www.acaia.co/pages/apps.

Knoppen

* Ga naar de sectie "Bewerkingen" voor meer informatie.

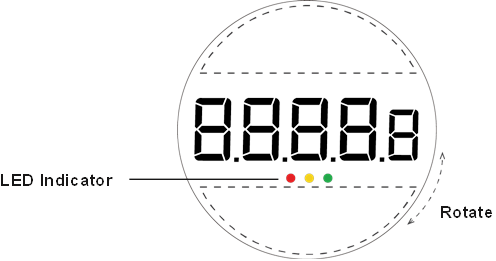

Led-indicatoren

Groen licht - Indicator doseervoortgang
Wanneer het groene lampje knippert, is het doseren bezig. Zodra het doseren is voltooid, geeft de indicator een continu groen licht.

Geel licht - Indicator dosiswaarschuwing
Wanneer het gele lampje brandt, betekent dit dat de huidige dosis minstens 0,5 gram minder of meer is dan de beoogde hoeveelheid. Mogelijk wilt u wat bonen toevoegen met de pulsfunctie of wat bonen verwijderen.

Rood licht - Indicator systeembericht
Wanneer het rode lampje wordt weergegeven, is er een systeemfout met de Orion. Start de Orion opnieuw op. Als het probleem aanhoudt, neem dan contact met ons op via support@acaia.co.

Foutcodes

Foutcode	Beschrijving
Error 100	Codefout
Error 101	EEPROM-fout
Error 102	AD-leesfout
Error 303	Kan geen nulpunt maken omdat het startgewicht de limiet overschrijdt (250% van de capaciteit).
	Overbelasting: Het gewicht is hoger dan de maximale capaciteit.
	Onderbelasting: Het gewicht is lager dan de minimale capaciteit.
Error 304	Kalibreer de doseerder in een stabiele omgeving zonder trillingen, wind, enz.
Error 802	Kan niet tarreren omdat het gewicht het tarra-bereik overschrijdt.
Error 803	Kan niet tarreren vanwege instabiel gewicht.
Error 904	Wachtwoordfout (het standaardwachtwoord is 0000).

Overig

Specificaties

Referenties
