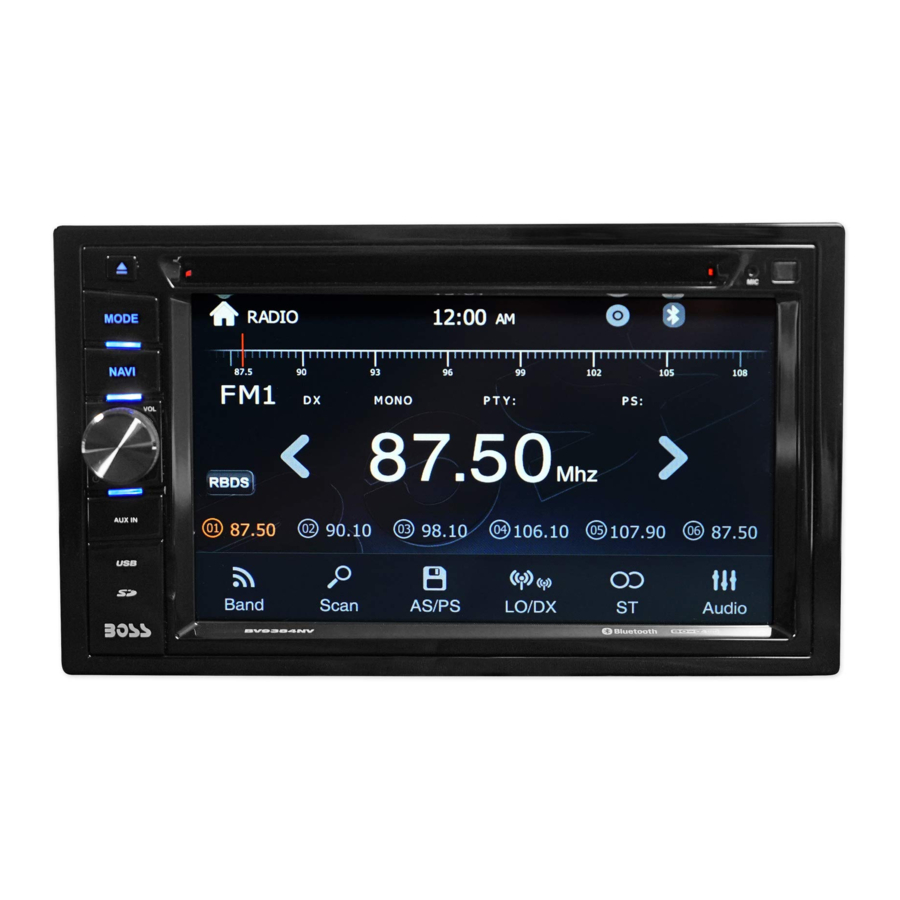

Boss Audio Systems BV9384NV Handleiding

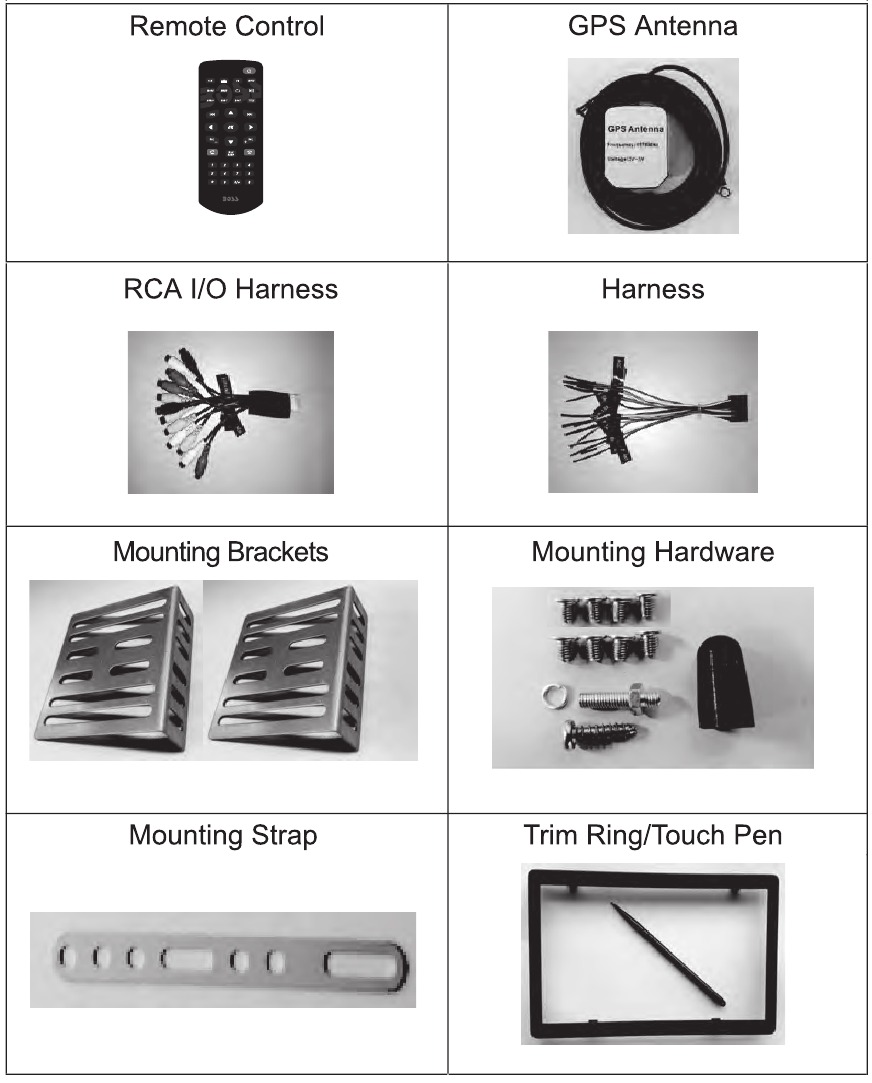

ACCESSOIRES

Hieronder staan de foto's van de accessoires die in de doos zijn meegeleverd.

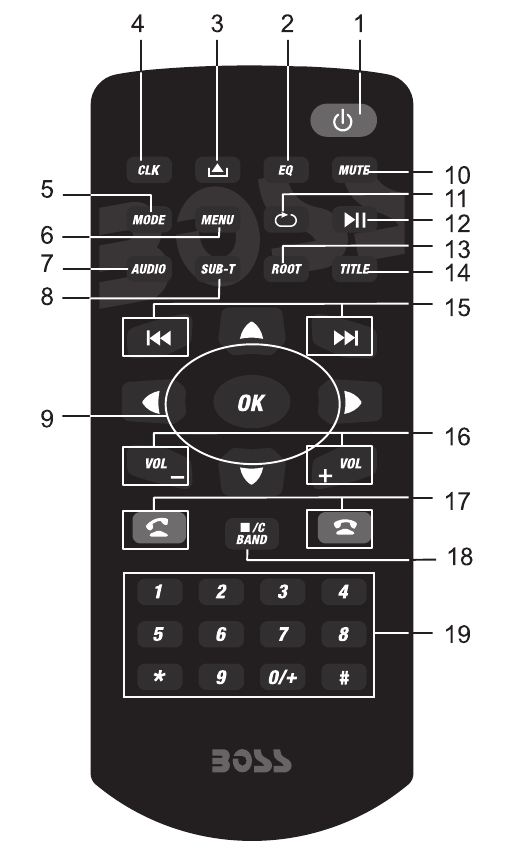

BEDIENING VAN DE AFSTANDSBEDIENING

1. AAN/UIT
   Druk hierop om het apparaat in of uit te schakelen.
2. EQ mode
   Druk hierop om de EQ-modus in te stellen.
3. EJECT Key
   Druk hierop om de disc uit het apparaat te werpen. En druk nogmaals om de disc te laden als u deze er niet uit haalt.
4. CLK key
   Druk hierop om CLK weer te geven en druk nogmaals om terug te keren naar de laatste bron. Werkt niet wanneer video wordt afgespeeld.
5. MODE key
   Druk hierop om de modus van het apparaat te wijzigen.

6. MENU key
   Druk op Menu (Menu) om terug te keren naar het hoofdmenu.
7. Audio KEY
   Druk hierop om de schakeltaal in de dvd-modus te wijzigen en schakel links rechts of stereo in de VCD-modus.
8. SUBTlTLE Changing Key
   Schakel de ondertiteling tijdens het afspelen als de disc meerdere ondertitels heeft.
9. Direction and OK key
   Als er een disc is met een rootlijstmenu, druk dan op de richtingtoets om omhoog/omlaag/links/rechts te bewegen en druk op OK (OK) om te bevestigen.
10. MUTE key
    Druk hierop om het apparaat te dempen en druk nogmaals om het volume te herstellen.
11. REPEAT key
    Druk in de DISC/Music/Video-modus op om de herhaalmodus in te stellen.
12. Play/Pause
    Druk hierop om afspelen te pauzeren.
13. ROOT key
    DVD-afspeelmodus, druk hierop om naar het rootlijstmenu te gaan; VCD-afspeelmodus, druk hierop om de PBC-functie in/uit te schakelen.

14. TlTLE key
    Druk in de DVD-afspeelmodus op om naar het titellijstmenu te gaan.
15. Under Disc/music/video mode, press to choose previous/next song.
    Druk in de muzieklijstmenu op om PRE/NEXT-muziek te kiezen. Druk in de RADIO-modus op om de frequentie vooruit/achteruit te zoeken.
16. VOLUME UP/DOWN key
    Druk hierop om het volume hoger en lager te zetten.
17. Receiving calls/call out; hang up.
18. STOP/C/BAND
    Druk in de disc-afspeelmodus op om te STOPPEN, druk op "ok" om te starten; Druk in de radiomodus op om de band te wijzigen tussen FMI/FM2/FM3/AM1/AM2;
    Druk op om de RADIO-modus te openen, behalve de dvd-modus. Verwijder een verkeerd nummer in de telefoonmodus.
19. Number key
    Voer het telefoonnummer in de telefoonmodus in.

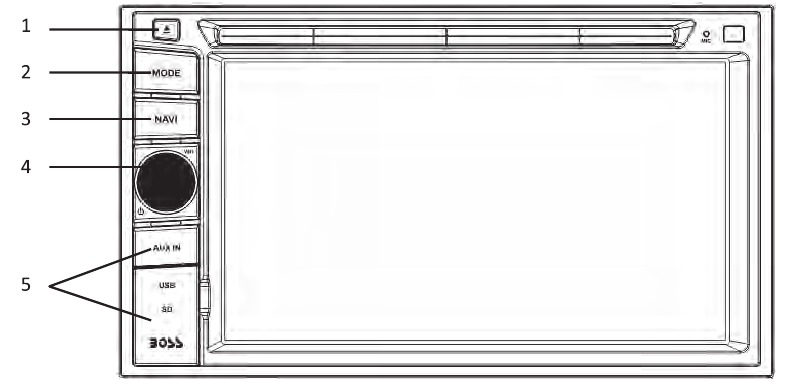

PANEEL INTRODUCTIE

1. Eject key
   Als er een disc in het apparaat zit, drukt u op EJECT (EJECT) om de disc te verwijderen. En druk nogmaals om de disc te laden als u deze er niet uit haalt.
2. MODE key Druk hierop om de systeemmodus te selecteren (RADIO/DISC/PHONE/VIDEOS/MUSIC/ PICTURES/AUX IN/AV INPUT/CAMERA/NAVI)
3. NAVl key Druk hierop om naar de GPS-functie te gaan of terug te keren naar media vanaf GPS.
4. TURN ON/OFF & VOLUME UP/DOWN Raak lang aan om het apparaat AAN/UIT te zetten. Raak kort aan om de MUTE-functie te activeren en de audio-uitvoer te dempen. Raak nogmaals aan om het geluid te herstellen. Draai om het uitgangsvolume OMHOOG of OMLAAG aan te passen.
5. Open om GPS-kaartsleuf, AUX IN-aansluiting, SD-sleuf, USB-poort en resettoets te zien.

HOOFDMENU BEDIENINGSINSTRUCTIE

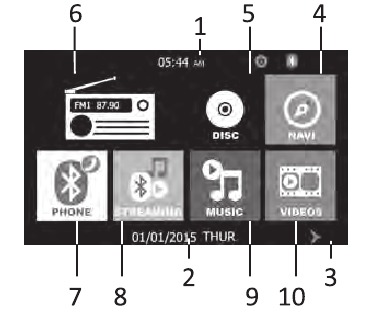

HOOFDMENU 1

1. Geeft de huidige tijd van het apparaat weer.
2. Geeft de huidige datum en week weer
3. Swipe naar rechts om naar Menu 2 te gaan.

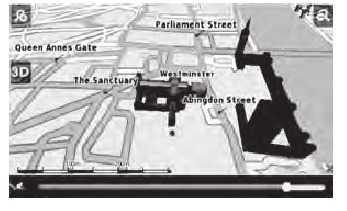

4. NAVI: Navigatie-interface


5. Disc-interface


6. Radio-interface

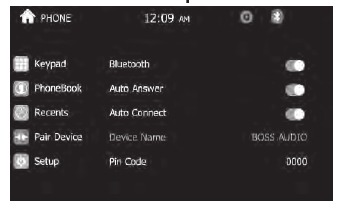

7. Telefooninstellingen-interface


8. BT Music-interface

9. Muziekinterface

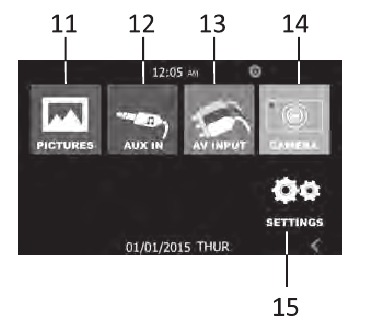

HOOFDMENU 2

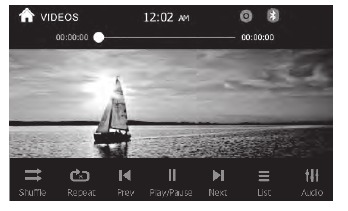

10. Video-interface

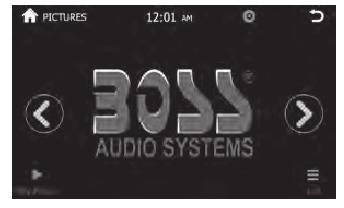

11. Foto-interface

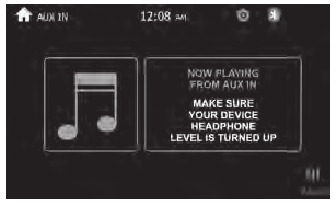

12. AUX-interface

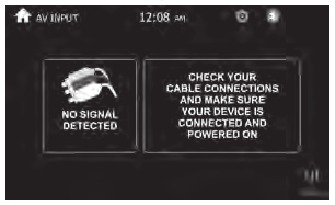

13. AV geen signaal-interface

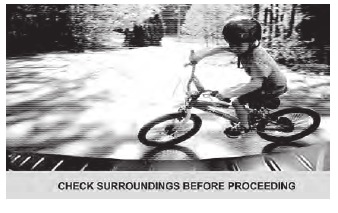

14. Camera-interface


15. Instellingen-interface


TOEGANG TOT DE INSTALLATIE-INTERFACE

Er zijn vijf menu's in de instellingen:

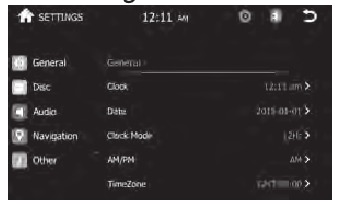

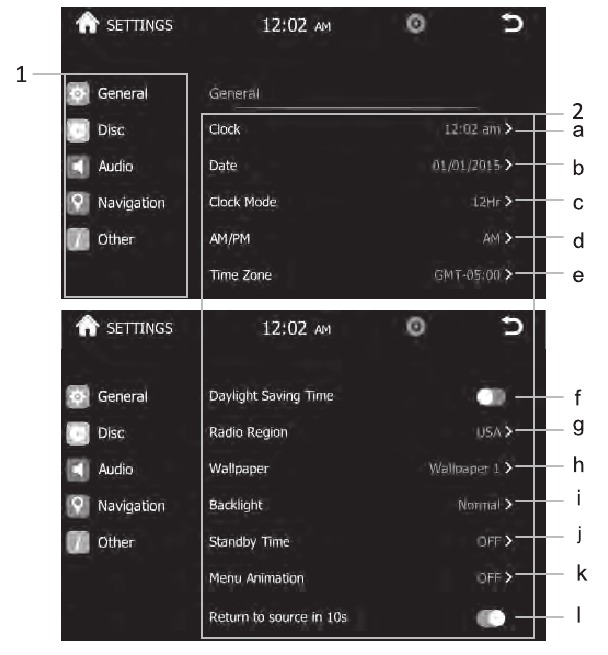

ALGEMENE INSTELLINGEN - Menu 1

1. Instelfunctiegebied: Algemene instellingen, schijfinstellingen, audio-instellingen, navigatie-instellingen, overige instellingen
2. Onderliggend functiegebied: Beweeg omhoog en omlaag om de algemene instellingsitems te bekijken.
   1. Aanraken om de huidige tijd in te stellen.
   2. Aanraken om de huidige datum in te stellen
   3. Aanraken om de klokmodus in te stellen: 24/12 uur
   4. Aanraken om AP/PM in te stellen in de 12-uursmodus.
   5. Kies de tijdzone op basis van uw lokale locatie.
   6. Kies zomertijd AAN/UIT op basis van uw lokale plaatselijke tijd.
   7. Aanraken om radioveld te kiezen tussen: USA/Europa/Latijns1/Latijns2/ ORIT/China/Japan/Korea.
   8. Aanraken om achtergrond in te stellen zoals u wilt uit de 5 achtergronden die in het systeem zijn opgeslagen.
   9. Selectie achtergrondverlichting dimmen: Nacht/Donker/Normaal/Helder.
   10. Selectie slaaptijd: UIT/Een minuut/Vijf minuten/Tien minuten.
   11. Selectie schakelaareffect: Links-rechts/Rechts-links/Boven-onder/Onder-boven/Groot-klein/Klein-groot/Verloop/Willekeurig/Uit.
   12. Schakel dit IN, het gaat terug van het hoofdmenu naar de laatst gespeelde modus in 10 seconden als u niet werkt.

OPMERKING:
Beweeg omhoog en u ziet enkele andere onderliggende functies voor instellingen.

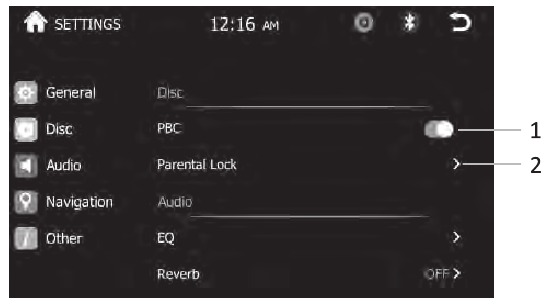

SCHIJF INSTELLEN - Menu 2

1. Aanraken om de VCD PBC-functie in of uit te schakelen.
2. Aanraken om het niveau van de dvd in te stellen. Het standaardwachtwoord is 000000.

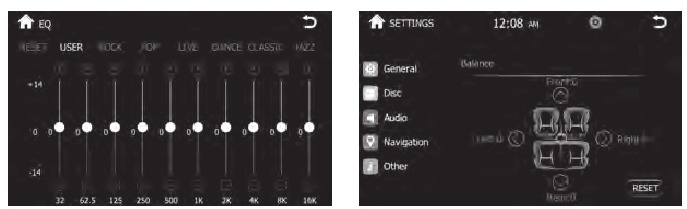

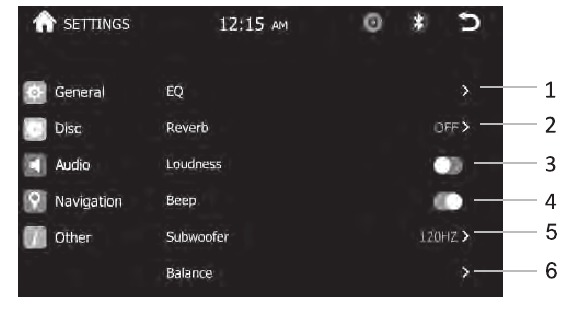

AUDIO INSTELLEN - Menu 3

1. Druk op om naar het menu EQ instellen te gaan.
2. Nagalmselectie: UIT/Woonkamer/Hal/Concert/Grot [Badkamer [Arenal.
3. Loudness: AAN/UIT.
4. Pieptoon: AAN/UIT.
5. Subwooferselectie: UIT/80HZ/120HZ/160HZ.
6. Balans: U kunt het luidsprekervolume aanpassen door de voor- en achterkant, de linker- en rechterkolom aan te passen.

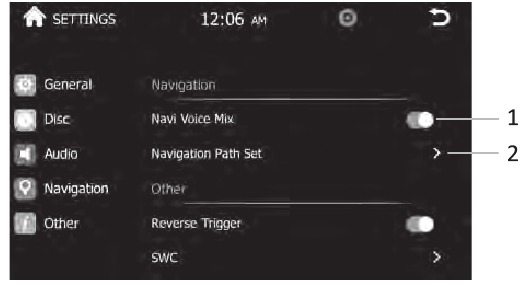

NAVIGATIE INSTELLEN - Menu 4

1. Schakel de functie voor het mixen van navigatiestem in of uit. Inschakelen: zodra navigatie-informatie wordt gemeld en ook een audiobron wordt afgespeeld. Uitschakelen: er is alleen navigatiestem.
2. Druk op om naar het menu voor het instellen van het navigatiepad te gaan:
   Het toont het bruikbare navigatieprogramma en kies om het als het actieve programma in te stellen.

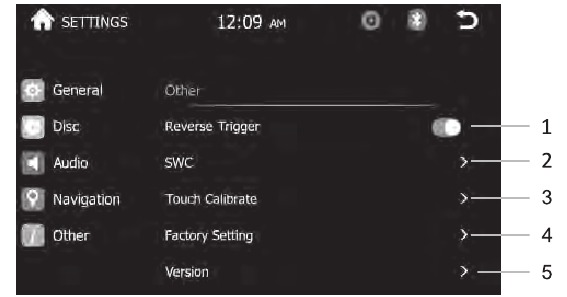

OVERIGE INSTELLINGEN - Menu 5

1. Omgekeerde trigger: Inschakelen als u een achteruitkijkcamera hebt. Uitschakelen als u die niet hebt.
2. Aanraken om het swc-menu te openen.
3. Aanraken om het kalibreermenu te openen.
4. Fabrieksinstelling laden.
5. Aanraken om de softwareversie van het apparaat te bekijken.

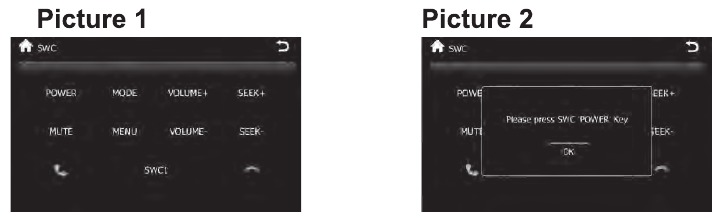

SWC - INSTELLING STUURWIELBEDIENING

Aanraken SWC om het SWC-instellingenmenu te openen
Druk op "OK" (OK) om SWC-leren te starten.

Leren starten: Stel de POWER (AAN/UIT)-knop in als voorbeeld.

1. Druk op de POWER (AAN/UIT)-knop op het apparaat (Afbeelding 1), dan ziet u een herinnering zoals afbeelding 2, Druk op OK.

2. Druk op de POWER (AAN/UIT)-toets op uw stuurwiel. Vervolgens ziet u de herinnering op het apparaat zoals op de afbeelding. Instelling is succesvol. Wordt weergegeven zoals op de afbeelding
3. Klik op OK en klaar met leren.
4. Herhaal 1-3 om andere toetsen te leren.

SWCI: Selecteer verschillende SWC-weerstand om aan verschillende auto's te voldoen. Als u het koppelen van alle toetsen niet kunt voltooien, kunt u op drukken om SWC2 SWC3 te selecteren, totdat alle toetsen kunnen leren.
OPMERKING: Klik op SWC1 en u verliest al het toetsleren van tevoren.

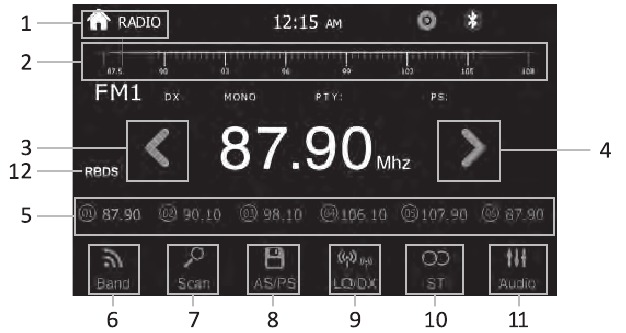

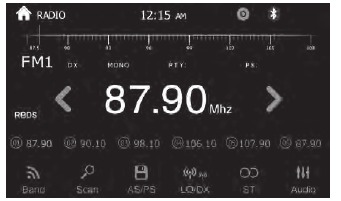

RADIOBEDIENING

1. Geeft de huidige modus weer. Aanraken om terug te gaan naar het startscherm.
2. Klik om de frequentie te kiezen.
3. Kort indrukken om achteruit te zoeken. Lang indrukken om naar de handmatige modus te gaan en stapsgewijs achteruit te gaan.
4. Kort indrukken om vooruit te zoeken. Lang indrukken om naar de handmatige modus te gaan en stapsgewijs vooruit te gaan
5. Gebied met voorkeurzenders, lang indrukken om de huidige zender op te slaan.
6. Band wijzigen: Klik om de band te wijzigen tussen FM1/FM2/FM3/AM1/AM2.
7. Zoek de zenders, speel de gezochte 5 seconden af ​​en ga verder met het zoeken naar de volgende en herhaal dit.
8. Wijzigen tussen AS en PS.
9. LO/DX: Aanraken om lokale of verre uitzendstations te selecteren.
10. Stereo aan/uit: Klik om stereo in/uit te schakelen bij ontvangst van een stereosignaal.
11. EQ: Druk op om het audio-effect in te stellen.

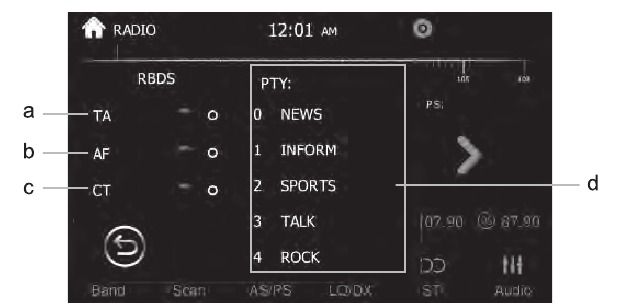

12. RBDS: Aanraken om het RBDS-instellingenmenu te openen. u kunt het programmatype kiezen waarnaar u wilt luisteren: nieuws, sport, informeren, enz.

1. TA (Verkeersinformatie)
   AAN: Wanneer de verkeerszender is ingeschakeld, zoekt de radio automatisch naar verkeerszenders. Nadat een station is gezocht, wordt "TP" op het scherm weergegeven. Het kan alleen worden ontvangen wanneer verkeersinformatie wordt uitgezonden, nadat verkeersinformatie is voltooid, schakelt de radio automatisch over naar de vorige modus.
   UIT: Druk nogmaals op de [TA]-knop om de TA-functie te sluiten. In andere modi schakelt verkeersinformatie automatisch over naar de radiomodus, nadat de verkeersinformatie is voltooid, schakelt deze automatisch over naar de vorige modus.
2. AF (Automatische frequentie)
   Aanraken op de knop om de AF-functie in/uit te schakelen. De AF-functie is ingeschakeld. Wanneer de ontvangen zendersignalen zwak worden, zal de radio automatisch fijn afstemmen op andere frequenties. Bij ontvangst van een noodoproep wordt een waarschuwing weergegeven.
3. CT (Kloktijd)
   Om actuele informatie over de tijdcorrectie te verstrekken, kan de RBDS-zender automatisch de systeemklok van de ontvanger corrigeren wanneer de klok RBDS is geopend.
4. PTY (Programmatype)
   Aanraken op de knop geeft het scherm programmatypen weer, gebruikers kunnen de zender zoeken op programmatype.
   Opmerking: Als RBDS is uitgeschakeld, werken AF/TA/PTY niet.

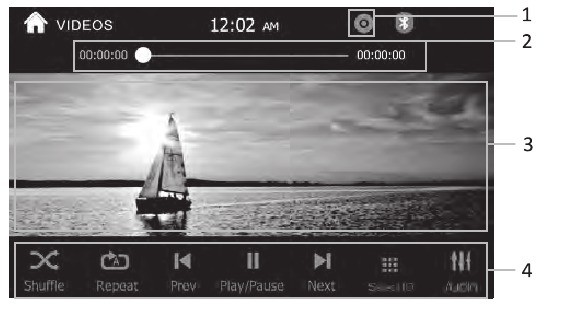

SCHIJF AFSPELEN - VIDEO

1. Grijs pictogram betekent geen schijf geladen, oranje betekent schijf geladen.
2. Functiegebied: toont het proces en de tijd van de huidige video. Deze balk verdwijnt na een tijdje en klik op dit gebied om deze functiebalk opnieuw weer te geven. Raak de balk aan om de afspeeltijd in te stellen.
3. Klik om de informatie van de huidige video weer te geven.
4. Functiebalk hetzelfde als het menu voor het afspelen van audio. Druk op de functietoets en u ziet het volgende om een ​​hoofdstuk te kiezen:

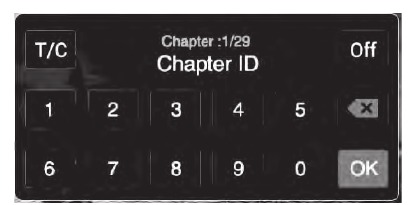

   Klik op de relevante toets om het hoofdstuk te kiezen

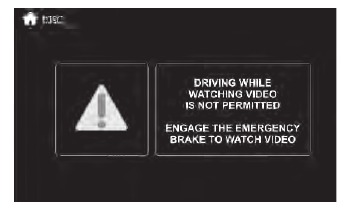

   OPMERKING: Indien correct geïnstalleerd, kan dvd-video niet worden weergegeven tenzij de parkeerrem is ingeschakeld. Als u probeert een dvd af te spelen terwijl het voertuig in beweging is, wordt de volgende waarschuwing weergegeven.

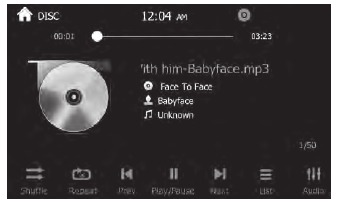

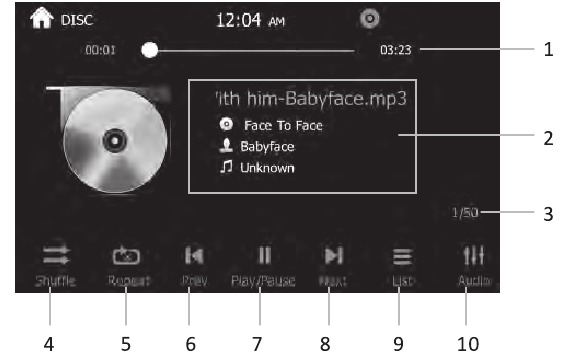

SCHIJF AFSPELEN - AUDIO

1. Totale tijd van het afgespeelde nummer.
2. ID3-informatie van de muziek die wordt afgespeeld, zoals de naam van de zanger, muziekstijl, muzieknaam enz., indien beschikbaar.
3. Huidige afspeelnummer/totaal aantal nummers.
4. Willekeurig afspelen.
5. Loop afspelen (ALLE/ENKELE loop afspelen)
6. VORIGE: Druk op om de vorige muziek te kiezen.
7. AFSPELEN/PAUZE: Aanraken om het afspelen te starten. En druk nogmaals op het pictogram om het afspelen te pauzeren.
8. VOLGENDE: Druk op om de volgende muziek te kiezen.
9. Klik om het menu met de afspeellijst van de muziek te bekijken. En gebruikers kunnen hier kiezen welke ze willen afspelen.

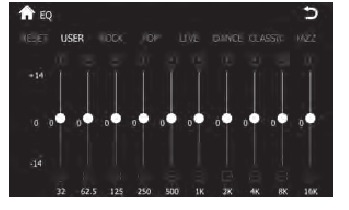

10. Druk op om naar de EQ-instellingeninterface te gaan:


BLUETOOTH-WERKING

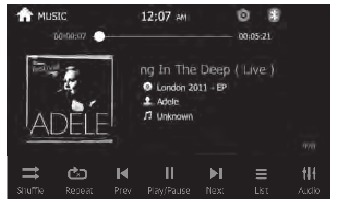

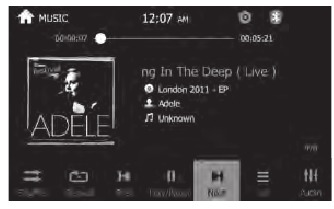

MUZIEK AFSPELEN MENU
Druk op MUSIC (MUZIEK) in het hoofdmenu, dit verwijst naar het muziekbestand van SD en USB.

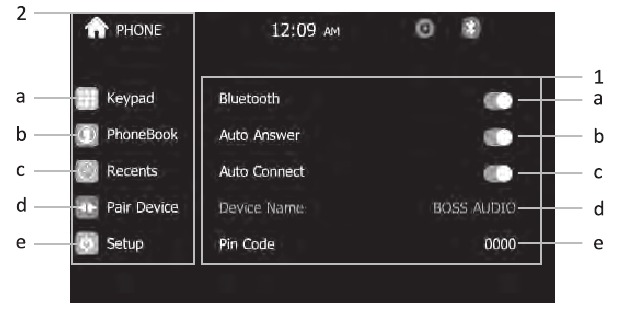

BLUETOOTH-WERKINGSMENU
Klik op het telefoonpictogram om de interface voor de Bluetooth-functie te openen:

1. Bluetooth-instellingenmenu:
   1. AAN/UIT: Schakel Bluetooth in en uit wanneer het niet wordt gebruikt. Inschakelen: grijze BT weergeven. en het pictogram wordt blauw wanneer de telefoon is gekoppeld.
   2. Automatisch beantwoorden: Kan de functie voor automatisch beantwoorden van oproepen in- of uitschakelen.
   3. Automatisch verbinden: Kan de apparaten automatisch verbinden die al eerder zijn verbonden
   4. Standaard Bluetooth-naam voor dit apparaat: BOSS AUDIO
   5. Pincode: Standaardwachtwoord "0000" (0000), en kan door uzelf worden gewijzigd door op "0000" (0000) te klikken

2. Functiegebied:
   1. Klik om het numerieke toetsenblok te zien, gebruikers kunnen een nummer kiezen en bellen.
   2. Klik om het Bluetooth-telefoonboekmenu te zien.
   3. Klik om de Bluetooth-oproepgeschiedenis te zien.

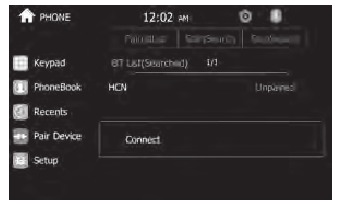

   4. Bluetooth-koppelingsinterface als volgt:

   5. Bluetooth-instellingenmenu.

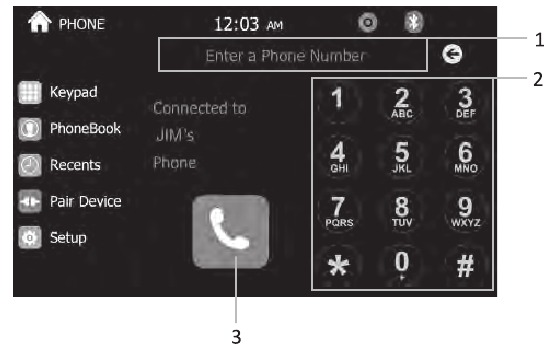

BLUETOOTH-BELLEN

1. Toont het nummer dat u intoetst en druk op om het verkeerde nummer te verwijderen.
2. Toetsenbordgebied.
3. Aanraken om te bellen.

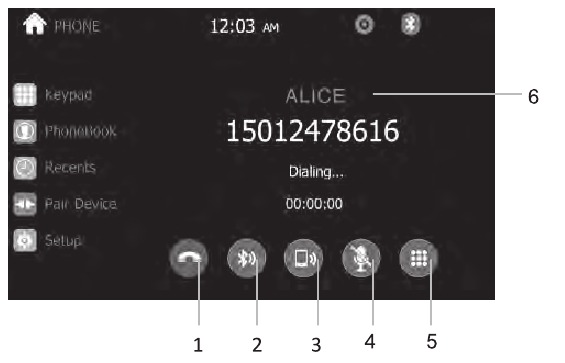

BLUETOOTH-GESPREK

1. Druk hierop om het telefoongesprek te beëindigen.
2. Aanraken om via Bluetooth te praten.
3. Aanraken om via de mobiele telefoon te praten.
4. Aanraken om de microfoon te dempen
5. Aanraken om het toetsenblok te krijgen.
6. Contactnaam weergeven.

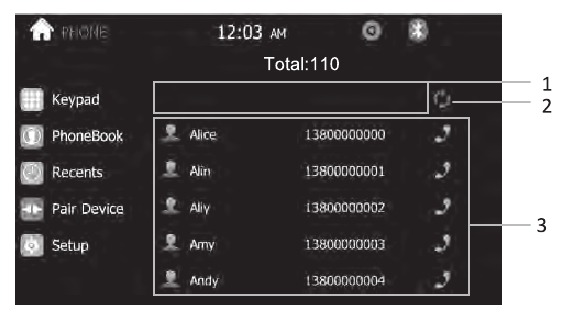

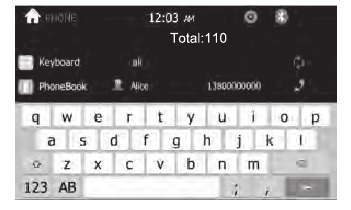

BLUETOOTH-TELEFOONBOEK

1. Aanraken om een naam in te voeren en het gewenste telefoonnummer te zoeken.

2. Klik om het telefoonboek te synchroniseren.
3. Contactenlijst.

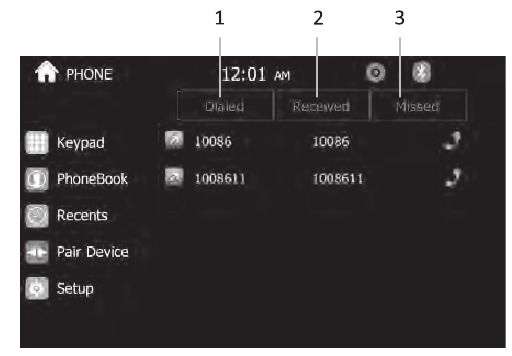

BLUETOOTH-GESCHIEDENIS VAN TELEFOONGESPREKKEN

1. Aanraken om het gekozen telefoonnummer weer te geven.

2. Aanraken om het ontvangen telefoonnummer weer te geven.
3. Aanraken om gemiste oproepen weer te geven.

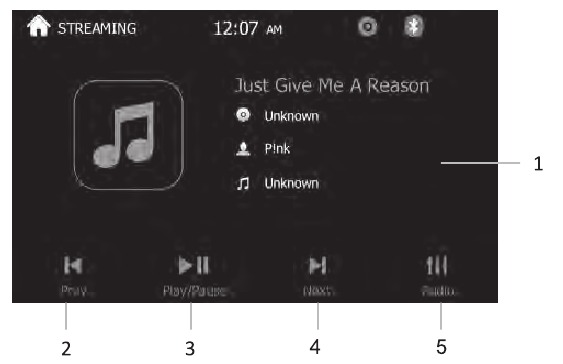

BLUETOOTH-MUZIEK-A2DP

1. Toon de naam en ID3 van het nummer dat wordt afgespeeld
2. Vorige nummer
3. Afspelen/pauze.
4. Volgende nummer
5. Open het EQ-instellingenmenu.

FOTO'S

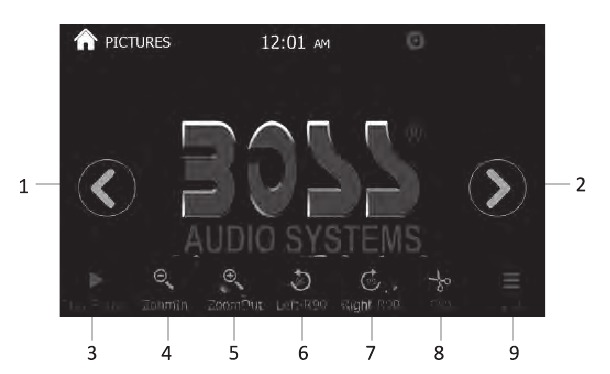

FOTO

1. Druk hierop om naar de vorige foto te gaan.
2. Druk hierop om naar de volgende foto te gaan.
3. AFSPELEN/PAUZE: aanraken om het afspelen te starten. Druk nogmaals op het pictogram om te pauzeren. Tijdens de afspeelmodus voor foto's wordt één foto automatisch 5 seconden afgespeeld en gaat naar de volgende als u er niet op drukt.
4. Inzoomen op de huidige foto.
5. Uitzoomen op de huidige foto.
6. 90 graden naar links draaien.
7. 90 graden naar rechts draaien.

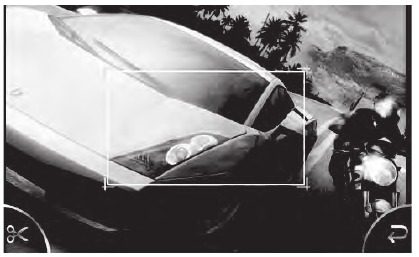

8. Druk hierop om de foto aan te passen zoals u wilt. Raak de hoek aan en sleep deze om de foto te bepalen en druk op , u kunt de foto instellen als achtergrond van het apparaat. En deze achtergrond blijft hetzelfde totdat u hem reset.

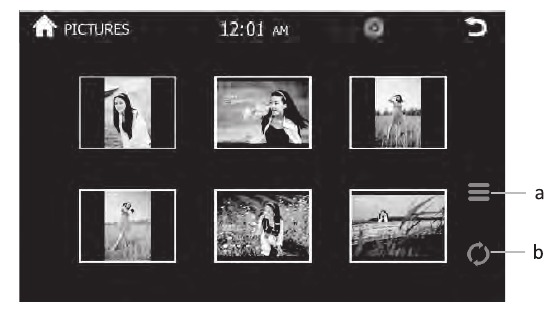

9. Druk hierop om de fotolijst te bekijken:


1. Aanraken om te wisselen tussen de fotomodus en de fotolijstmodus.
2. Scan het fotobestand van uw SD of USB.

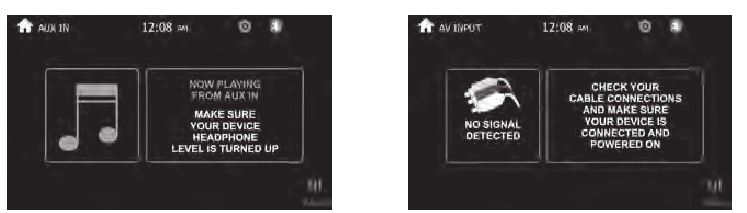

CAMERA/AUX/AV-MENU

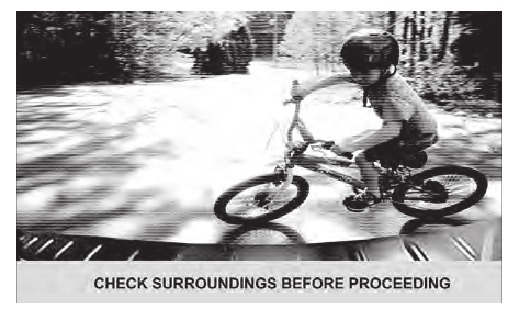

CAMERA: Achteruitkijkfunctie, het videosignaal van de achteruitkijkcamera kan automatisch worden weergegeven wanneer u de auto achteruitrijdt en terugkeren naar de laatste bronnen nadat u de auto achteruit hebt gereden.

AUX IN: Externe audio-ingangsfunctie Sluit het audioapparaat aan op het apparaat via de 3,5 mm-aansluiting aan de voorkant van het paneel en raak het pictogram AUX INPUT (AUX-INGANG) aan.
AV INPUT: Externe video- en audio-ingangsfunctie Sluit het video- en audioapparaat aan op het apparaat via de RCA-aansluitingen en raak het pictogram AV INPUT (AV-INGANG) aan.

PROBLEEMOPLOSSING

Tabel 1: Foutmelding

Tabel 2: Algemene problemen

Tabel 3: TFT-monitoren

Tabel 4: Tuner

Tabel 5: Schijf

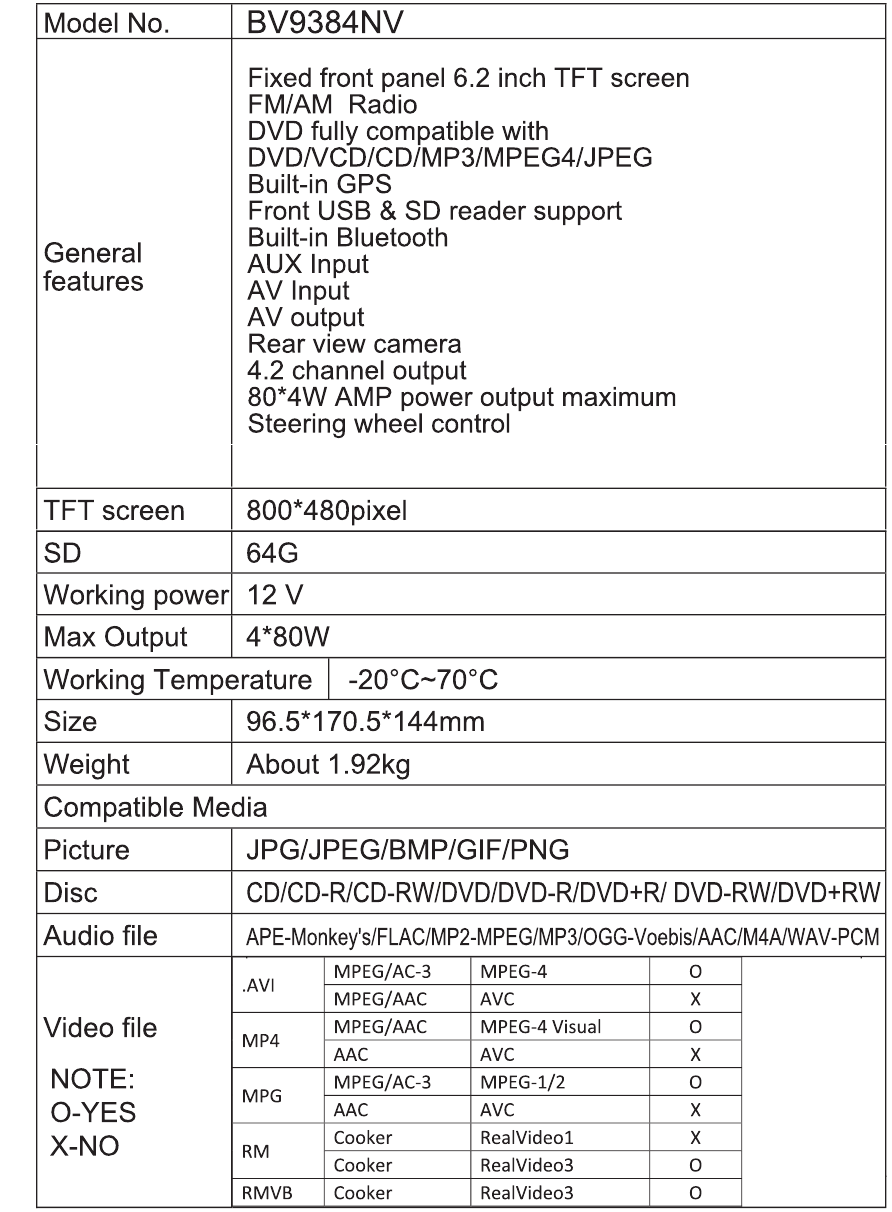

SPECIFICATIES

VEILIGHEIDSINSTRUCTIE

Lees en begrijp de volgende veiligheidsinformatie voordat u dit apparaat bedient.
Het apparaat is geschikt voor een 12V-voeding (aarding vereist). Sluit het niet aan op een 24V-voeding in vrachtwagens of bussen, anders raakt het beschadigd.
Gebruik originele schijven in plaats van incompatibele en slechte schijven, anders beschadigt het het apparaat of verkort het de levensduur.
Vervang de zekering niet zonder de begeleiding van gekwalificeerd personeel, anders kan dit het apparaat beschadigen of brand veroorzaken.
Volg de verkeerswetten en -voorschriften en kijk geen programma's of bedien het apparaat niet tijdens het rijden, om ongelukken te voorkomen (met uitzondering van passagiers die via de achtermonitor kijken).
Om de veiligheid te waarborgen en het apparaat normaal te bedienen, dient u gekwalificeerd personeel te vragen het apparaat te installeren. demonteer of repareer het apparaat niet zonder toestemming, om schade en ongevallen te voorkomen. Neem contact op met de plaatselijke distributeur van auto-audio voor meer informatie.
Plaats het apparaat niet in een vochtige omgeving of in water, om elektrische schokken, schade en brand als gevolg van kortsluiting te voorkomen.
Het mechanische aandrijfgedeelte van de monitor maakt gebruik van een automatische precisie-overbrengingscomponent. Trek, duw of draai het apparaat niet met kracht of beïnvloed het TFT-scherm niet om schade aan het apparaat te voorkomen.
Steek de audioplug van het voertuig niet rechtstreeks in de master unit (hoofdeenheid). converteer met de speciale eindkabel die door ons bedrijf wordt geleverd.
Wanneer u het apparaat installeert, voorkomt u dat metalen voorwerpen via de ventilatieopeningen in de master unit (hoofdeenheid) vallen om kortsluiting en schade aan het apparaat te voorkomen.

Veiligheidsverklaring
Voor uw veiligheid en die van anderen, kijk geen programma's en bedien het apparaat niet tijdens het rijden. Het is verboden door de wet- en regelgeving.
De back-upmonitorfunctie moet worden gebruikt als hulpmiddel. wij zijn niet verantwoordelijk voor eventuele ongevallen die zich voordoen tijdens het back-uppen.

www.bossaudio.com | 805.751.4853
technische ondersteuning: www.bossaudio.com/technical-support

Referenties

• BOSS Audio Systems | Life at Full Volume

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Boss Audio Systems BV9384NV Handleiding

Beschikbare talen
