Wurkkos TS10 Handleiding

Introductie

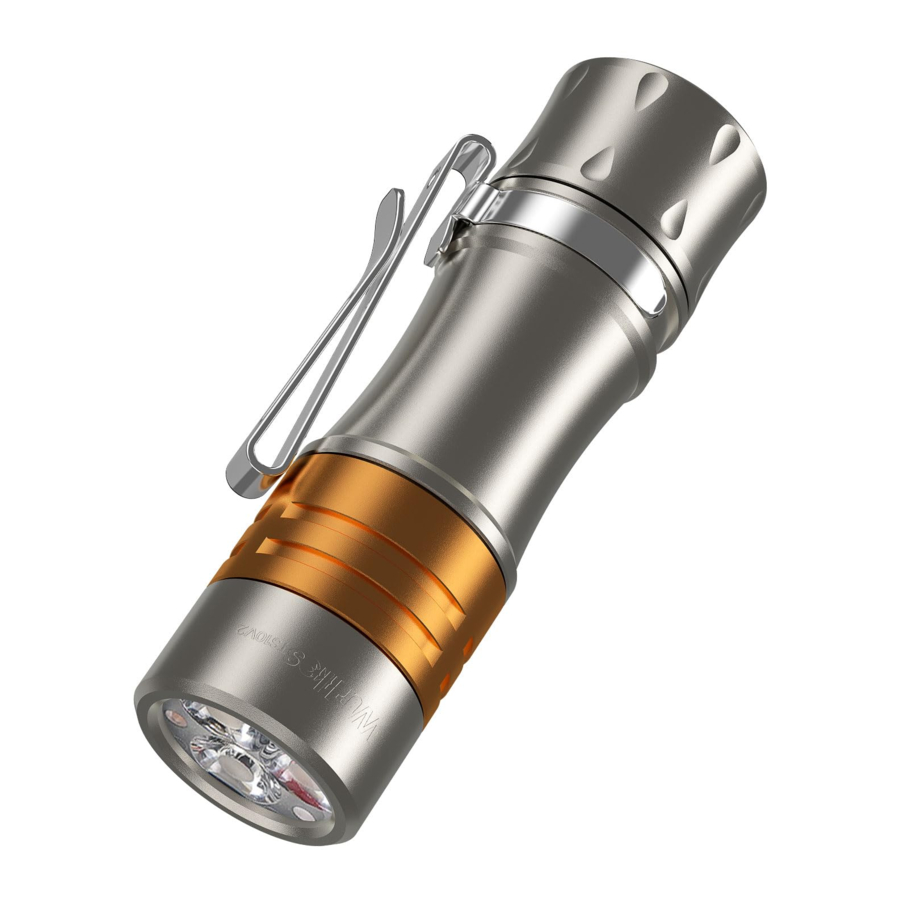

De TS10 is een krachtige Mini EDC-zaklamp. Het gebruikt 3 hoofd-LED's en 3 hulp-LED's met één kleur om te voorzien, met Anduril 2.0 en gevoed door één 14500-batterij. Het zal uw betrouwbare partner zijn voor dagelijks gebruik en met plezier.

ANSI/NEMA FL1-diagram

Specificaties

Emitter: 3 stuks 90 CRI CSP LED's en 3 stuks enkelkleurige aux LED's
Batterijopties: 1x 14500 Li-Ion batterij
Bedrijfsspanning: 3.0V - 4.2V (14500 batterij)
Afmeting: 71.5 mm (lengte) × 21mm (kopdiameter)
Gewicht: 32 ± 1 gram (zonder batterij)
Anduril2 User Interface zaklampbehuizing: Luchtvaartkwaliteit 6061 kwaliteit aluminiumlegering, CNC vervaardigd tot hard geanodiseerd volgens militaire specificatie type III, anti-slijtage afwerking om een solide gebouwde behuizing, anti-crash geometrie en betere warmte-uitwisseling te krijgen.
Automatische Stepdown: De turbomodus schakelt automatisch over naar de hoge modus om oververhitting te voorkomen. Elektronische bescherming tegen omgekeerde polariteit door onjuiste installatie van de batterij
Geavanceerde temperatuurregeling (ATR)-technologie: Naarmate de temperatuur stijgt, is de TS10 geprogrammeerd om automatisch de helderheid te verlagen en te verhogen om oververhitting te voorkomen.

Batterijspecificatie

Bedieningsinstructies

Snel aan de slag

Nadat u een batterij in het licht hebt geplaatst en de onderdelen aan elkaar hebt vastgedraaid, moet het licht snel één keer knipperen om te bevestigen dat het stroom heeft en nu operationeel is. Daarna is het basisgebruik eenvoudig:
Klik om het licht aan te zetten of nog een klik om het uit te zetten.

• Houd de knop ingedrukt om de helderheid te wijzigen.
• Laat los en houd opnieuw ingedrukt om de helderheid de andere kant op te wijzigen.

Dat is alles wat de gebruiker moet weten voor basisgebruik, maar er zijn nog veel meer modi en functies beschikbaar voor mensen die meer willen.
Voordat u de rest van deze handleiding leest, wordt aanbevolen dat gebruikers de Anduril UI-diagram(men) bekijken, die bij de zaklamp moeten worden geleverd.

Knoppen indrukken

Knoppen indrukken worden afgekort met een eenvoudige notatie:

• 1C: Eén klik. Druk op de knop en laat deze snel weer los.
• 1H: Vasthouden. Druk op de knop, maar houd deze ingedrukt.
• 2C: Twee klikken. Druk twee keer snel op de knop en laat deze los.
• 2H: Klik, vasthouden. Klik twee keer, maar houd de tweede keer ingedrukt.
• 3C: Drie klikken. Druk drie keer snel op de knop en laat deze los.
• 3H: Klik, klik, vasthouden. Klik drie keer, maar houd de laatste keer ingedrukt.

Hetzelfde patroon wordt ook gebruikt met hogere getallen. 10C betekent bijvoorbeeld tien klikken... en 10H betekent tien klikken, maar houd de laatste keer ingedrukt.

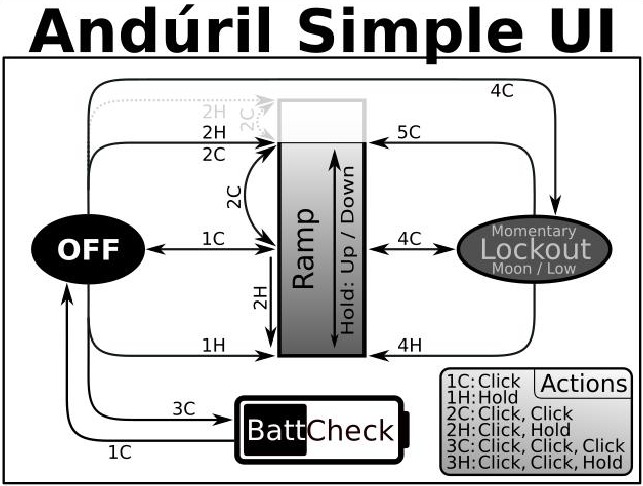

Eenvoudig UI-diagram

Niet alles wordt in het diagram behandeld, lees de tekst.

Eenvoudige gebruikersinterface
Standaard gebruikt de lamp een eenvoudige gebruikersinterface. Dit is handig als u de lamp aan iemand anders uitleent of als u zich gewoon niet wilt bemoeien met gekke disco-modi.
De eenvoudige gebruikersinterface heeft alle basisfuncties die nodig zijn om als zaklamp te werken, maar de minimale en maximale helderheid zijn beperkt om het veiliger te maken en alle complexe of geavanceerde functies zijn geblokkeerd.
Functies die beschikbaar zijn in de eenvoudige gebruikersinterface zijn:

• 1C: Aan/uit
• 1H: Omhoog (of omlaag, als de knop minder dan een seconde geleden is losgelaten)
• 2H: Als de lamp aan is: omlaag
  Als de lamp uit is: kortstondige hoge modus
• 2C: Dubbelklik om naar het hoogste veilige niveau te gaan/er vanaf te gaan
• 4C: Vergrendelingsmodus.

Er zijn ook enkele andere modi en functies beschikbaar. Wanneer de lamp uit is, zijn dit de opties:

• 3C: Batterijcontrolemodus. (geeft de spanning één keer weer en schakelt vervolgens uit)
• 4C: Vergrendelingsmodus.
• 10H: Schakel over naar de geavanceerde gebruikersinterface.
• 15C of meer: ​​Versiecontrole.

In de vergrendelingsmodus met de eenvoudige gebruikersinterface zijn er een paar functies:

• 1H: Kortstondige maan
• 2H: Kortstondig laag
• 4C: Ontgrendelen en inschakelen
• 4H: Ontgrendelen en inschakelen op een laag niveau
• 5C: Ontgrendelen en inschakelen op een hoog niveau

Om te wisselen tussen de eenvoudige en de geavanceerde gebruikersinterface, schakelt u de lamp uit en doet u een van de volgende handelingen:

• In de eenvoudige gebruikersinterface:
  • 10H: Ga naar de geavanceerde gebruikersinterface.
• In de geavanceerde gebruikersinterface:
  • 10C: Ga naar de eenvoudige gebruikersinterface.
  • 10H: Configureer de eenvoudige gebruikersinterface.

Als u verdwaald bent of als u de temperatuursensor automatisch wilt kalibreren, voert u een fabrieksreset uit. Het proces hiervoor is:

• Maak de behuizing los
• Houd de knop ingedrukt
• Draai de behuizing vast
• Houd de knop ongeveer 4 seconden ingedrukt

Het licht moet flikkeren terwijl het helderder wordt en vervolgens kortstondig op vol vermogen komen. Houd vast totdat het volledige vermogen is bereikt om een reset uit te voeren, of laat de knop vroegtijdig los om af te breken.

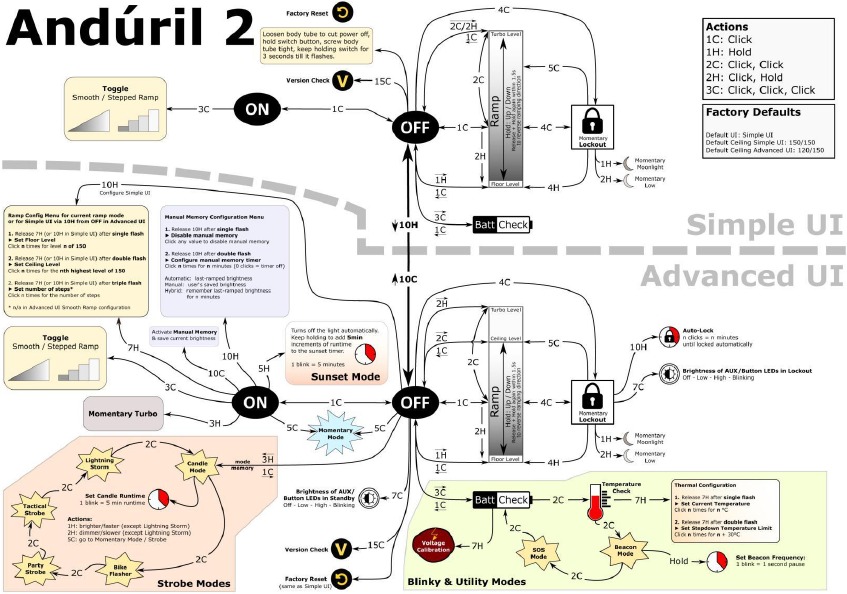

Geavanceerde gebruikersinterface

De geavanceerde gebruikersinterface heeft alle geavanceerde functies die leuk zijn om mee te spelen, maar ook moeilijk te leren. Raadpleeg het onderstaande UI-diagram. Vraag ons om een pdf-bestand, zodat u zich gemakkelijk kunt voorbereiden. We kunnen ook een videolink sturen om te laten zien hoe u met Anduril2 speelt

Probleemoplossing en onderhoud

• Het demonteren van de verzegelde kop kan de zaklamp beschadigen en maakt de garantie ongeldig.
• Wurkkos Ltd. raadt aan om batterijen van een hoogwaardig merk te gebruiken. Schade door batterijlekkage maakt de garantie ongeldig.
• Verwijder de batterij als de zaklamp gedurende langere tijd niet wordt gebruikt.
• Om zelfontlading of onbedoelde activering tijdens opslag of transport te voorkomen, draait u de eindkap een halve slag los of verwijdert u de batterij.
• Elke 6 maanden moeten de schroefdraden worden afgeveegd met een schone doek, gevolgd door een dun laagje siliconenvet.
• Om een ​​goed niveau van waterdichtheid te behouden, vervangt u versleten O-ringen door een goedgekeurd reserveonderdeel.
• Probleemoplossing: Reinig de batterijcontacten regelmatig, omdat vuile contacten de prestaties van de zaklamp kunnen belemmeren. Als u problemen ondervindt (flikkering, intermitterende schittering of niet inschakelen), moeten de volgende oorzaken en oplossingen worden geprobeerd:
  Reden A: De batterij moet worden vervangen.
  Oplossing: Vervang de batterij door een goedgekeurd type van een volledig opgeladen batterij.
  Reden B: Schroefdraden, PCB-kaartcontact of andere contacten zijn vuil.
  Oplossingen: Reinig de contactpunten met een wattenstaafje gedrenkt in ontsmettingsalcohol.
  Reden C: De zaklamp gaat niet aan bij het eerste gebruik.
  Oplossing: Vergeet niet om bij het eerste gebruik de isolatiesticker van de batterij te verwijderen.

Als de bovenstaande methoden niet werken, raadpleeg dan het garantiebeleid voordat u contact opneemt met uw erkende distributeur.

Veiligheidsinstructies

• Het langdurig bedienen van de zaklamp in de Turbo- of High-modus zal deze opwarmen. Dit is normaal.
• Zorg er bij het plaatsen van de batterij voor dat de anode (+) zijde altijd naar de kop/LED's is gericht.
• Draai de eindkap een halve slag los om ongewenste activering tijdens transport te voorkomen. Het voorkomt ook dat de batterij leegloopt terwijl de zaklamp in de stand-bymodus staat.
• Vermijd het stoten of laten vallen van de zaklamp.

Tel: +86-13728792565
E-mail: wurkkos@foxmail.com
Web: www.wurkkos.com
Adres: No.1 Qinglin Industrial Center, Guanlan Street, Longhua New District, Shenzhen 518000, China
