Kreg FOREMAN DB210-EUR Handleiding

Inhoud

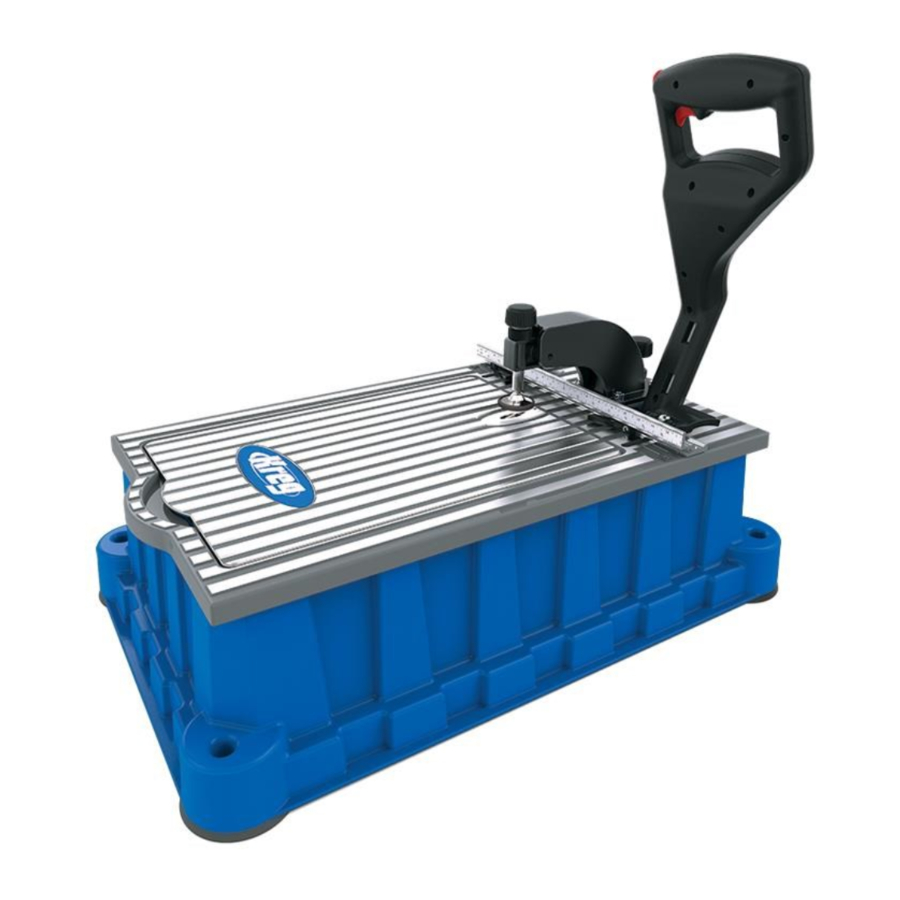

Kreg FOREMAN DB210-EUR

Algemene veiligheidsinstructies

Waarschuwing
Bij het gebruik van elektrisch gereedschap moeten de hieronder vermelde basisveiligheidsmaatregelen altijd worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. Lees al deze instructies voordat u dit product probeert te bedienen.
BEWAAR DEZE INSTRUCTIES.

  1. Veiligheid van het werkgebied
    1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongevallen.
    2. Gebruik geen elektrisch gereedschap in een gevaarlijke omgeving. Gebruik geen elektrisch gereedschap in vochtige of natte ruimtes en stel het niet bloot aan regen.
    3. Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de dampen of het stof kunnen ontsteken.
    4. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
    5. Maak uw werkplaats kindveilig. Gebruik hangsloten, hoofdschakelaars of verwijder startonderbrekers.
  2. Elektrische veiligheid
    1. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op elektrische schokken.
    2. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
    3. Gebruik een geschikt verlengsnoer en zorg ervoor dat het in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw machine verbruikt. Een te klein snoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting.
    4. Vermijd bij het gebruik van elektrisch gereedschap elk lichamelijk contact met geaarde of geëaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten.
  3. Persoonlijke veiligheid
    1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
    2. Draag altijd een veiligheidsbril. Alledaagse brillen hebben alleen slagvaste glazen, het zijn GEEN veiligheidsbrillen.
    3. Gebruik veiligheidsuitrusting. Gebruik een gezichts- of stofmasker wanneer de snijwerkzaamheden stoffig zijn. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
    4. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongevallen.
    5. Verwijder alle afstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
    6. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
    7. Zet werkstukken vast. Gebruik klemmen of een bankschroef om het werk vast te houden wanneer dat praktisch is. Dit is veiliger dan het gebruik van uw hand en het maakt beide handen vrij om het gereedschap te bedienen.
    8. Ga nooit op de machine staan. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als het snijgereedschap onbedoeld wordt geraakt.
    9. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen. Rol lange mouwen tot aan de elleboog op. Draag een beschermende haardekking om lang haar in te sluiten.
    10. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
  4. Gebruik en onderhoud van elektrisch gereedschap
    1. Houd beschermkappen op hun plaats en in goede staat.
    2. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
    3. Gebruik het juiste gereedschap. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
    4. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
    5. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
    6. Laat het gereedschap nooit onbeheerd draaien. Schakel de stroom uit. Verlaat het gereedschap pas als het volledig tot stilstand is gekomen.
    7. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
    8. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
    9. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
    10. Gebruik de aanbevolen snelheid voor het snijgereedschap of accessoire en het materiaal van het werkstuk.
    11. Gebruik alleen onderdelen en accessoires die door de fabrikant worden aanbevolen. Raadpleeg de gebruikershandleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan persoonlijk letsel veroorzaken.
    12. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits in overeenstemming met deze instructies en op de manier die is bedoeld voor het betreffende type elektrisch gereedschap, rekening houdend met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
  5. Service
    1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
  6. Aanvullende veiligheidsregels voor de DB210 Foreman
    1. Reik niet in de machinebasis vanaf de onderkant wanneer de machine is aangesloten op de stroom.
    2. Om onbedoeld contact met de boor van onderaf te voorkomen, plaatst u de machine altijd op een stevig werkoppervlak. Gebruik de machine niet op een open standaard.
    3. Het toegangspaneel moet tijdens de werking gesloten en vergrendeld zijn.
    4. Houd uw handen uit de buurt van de draaiende boor en de werkstukklem tijdens het bedienen van de machine.
    5. Zorg ervoor dat de boor volledig uit het werkstuk is getrokken en volledig tot stilstand is gekomen voordat u de positie van het werkstuk aanpast.
    6. Laat de bedieningsarm niet los voordat deze in de volledig rechtopstaande positie is teruggekeerd. De bedieningsarm heeft een veerretour en zal terugspringen als hij wordt losgelaten.
    7. Draag handschoenen bij het vervangen of verwisselen van de boor. De randen van de boor zijn scherp.
    8. Zet de machine vast om kantelen of schuiven te voorkomen. Ga nooit op de machine staan.
    9. Volg alle smeer- en onderhoudsprocedures die in de gebruiksaanwijzing worden beschreven.
    10. Verwijder de boor na gebruik of bij het opbergen van de machine.
    11. Deze machine is ontworpen voor een specifieke toepassing. Wijzig en/of gebruik deze niet voor een andere toepassing. Als u vragen heeft over de toepassing van de machine, gebruik deze DAN NIET totdat u contact heeft opgenomen met Kreg Tool Company en dienovereenkomstig bent geadviseerd.
  7. Het etiket op uw machine en deze handleiding kunnen de onderstaande symbolen bevatten. De symbolen en hun definities zijn als volgt:
    V volt
    Hz hertz
    A ampère
    W watt
    wisselstroom wisselstroom
    onbelast toerental onbelast toerental
    min -1 omwentelingen per minuut
    Klasse II-constructie (dubbel geïsoleerd) Klasse II-constructie (dubbel geïsoleerd)
    waarschuwing Algemene waarschuwing
    Lees, begrijp en volg alle instructies voordat u dit product probeert te gebruiken. Lees, begrijp en volg alle instructies voordat u dit product probeert te gebruiken.
    Schakel het gereedschap uit en koppel het gereedschap los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert of installeert. Schakel het gereedschap uit en koppel het gereedschap los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert of installeert.
    Draag goedgekeurde oog- en gehoorbescherming. Draag goedgekeurde oog- en gehoorbescherming.
    Houd uw handen uit de buurt van de draaiende boor en de werkstukklem tijdens het bedienen van de machine. Houd uw handen uit de buurt van de draaiende boor en de werkstukklem tijdens het bedienen van de machine.
    Niet blootstellen aan regen en niet gebruiken op een vochtige plaats. Niet blootstellen aan regen en niet gebruiken op een vochtige plaats.
    Draag geen sieraden of losse kleding tijdens het bedienen. Draag geen sieraden of losse kleding tijdens het bedienen.


Stof die ontstaat bij het schuren, zagen, slijpen, boren en andere constructiewerkzaamheden kan chemicaliën bevatten waarvan bekend is dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Voorbeelden van deze chemicaliën zijn:

  1. Lood uit verf op loodbasis
  2. Kristallijn silica uit bakstenen en cement en andere metselwerkproducten
  3. Arseen en chroom uit chemisch behandeld hout

Uw risico op blootstelling aan deze chemicaliën hangt af van hoe vaak u dit soort werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte met goedgekeurde veiligheidsuitrusting, zoals een stofmasker dat specifiek is ontworpen om microscopisch kleine deeltjes uit te filteren.

Specificaties Foreman DB210-EUR
Ingang: 220V-240V~50-60Hz 600W
Onbelast toerental: 2.800 min-1
Minimale werkstukdikte: 13 mm
Maximale werkstukdikte: 45 mm
Standaardboor: 9,5 mm diameter, 157 mm totale lengte, getrapte punt
Totale massa inclusief accessoires: 11 kg
Hand-armtrillingsniveau van de Foreman DB210-EUR Pocket-Hole Machine
Totale trillingswaarden bepaald volgens EN 61029
Onbelaste versnelling aan de handgreep
Trillingsemissiewaarde ah= 0,472 m/s2
Onzekerheid K= 1,5 m/s2
Belaste versnelling aan de handgreep
Trillingsemissiewaarde ah= 4,34 m/s2
Onzekerheid K= 1,5 m/s2

waarschuwing LET OP
De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven totale waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.
Geluidsemissiewaarde
Geluidsemissieverklaring volgens EN ISO 4871
A-gewogen geluidsdrukniveau meten
Lossen: Positie 1-5
LpA = 90,3 dB(A)
Laden: Positie 1-5
LpA = 91 dB(A)
Onzekerheid KpA = 3 dB.
A-gewogen geluidsvermogensniveau meten
Lossen: Berekend LwA = 101dB(A)
Laden: Berekend LwA = 101,8 dB(A)
Onzekerheid KwA = 3 dB.

Blootstelling van de gebruiker aan trillingen van het gereedschap kan leiden tot verlies van tastzin, gevoelloosheid, tintelingen en verminderd vermogen om vast te pakken. Langdurige blootstelling kan leiden tot een chronische aandoening. Beperk indien nodig de tijdsduur van blootstelling aan trillingen en gebruik antitrillinghandschoenen. Gebruik het gereedschap niet met handen onder een normale, comfortabele temperatuur, omdat trillingen een groter effect zullen hebben. Gebruik de cijfers in de specificatie met betrekking tot trillingen om de duur en frequentie van het gebruik van het gereedschap te berekenen.
Geluids- en trillingsniveaus in de specificatie worden bepaald volgens EN 61029 of vergelijkbare internationale normen. De cijfers vertegenwoordigen normaal gebruik voor het gereedschap in normale werkomstandigheden. Een slecht onderhouden, onjuist gemonteerd of misbruikt gereedschap kan leiden tot hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt informatie over geluids- en trillingsniveaus op de werkplek die nuttig kunnen zijn voor thuisgebruikers die gereedschap gedurende lange tijd gebruiken.

Richtlijnen voor het gebruik van verlengsnoeren
Verlengsnoeren mogen alleen voor tijdelijke doeleinden worden gebruikt. Ze vervangen niet de noodzaak van de installatie van stopcontacten en de juiste bedrading waar nodig. Om het risico op elektrische schokken bij het gebruik van elektrisch gereedschap buitenshuis te verminderen, gebruikt u een verlengsnoer dat geschikt is voor buitengebruik.

In de werkplaats en op bouwplaatsen:

  1. Verlengsnoeren met een aardgeleider voor apparatuur moeten te allen tijde worden gebruikt.
  2. Verlengsnoeren moeten worden beschermd tegen beschadiging en mogen niet door deuropeningen of ramen worden geleid waar de deuren of ramen kunnen sluiten, waardoor het snoer kan worden beschadigd.
  3. Verlengsnoeren moeten geschikt zijn voor de vereisten van de elektrische apparatuur die in gebruik is met een geleiderdoorsnede van niet minder dan 0,75 mm2.
  4. Verlengsnoeren moeten periodiek worden geïnspecteerd om ervoor te zorgen dat de isolatie en geleiding van de draden niet in gevaar komen.
  5. Verlengsnoeren mogen niet door water worden geleid en er mogen geen verbindingen zijn die kunnen worden blootgesteld aan opgehoopt water.

Inleiding

Lees alle instructies en veiligheidsinformatie in deze handleiding voordat u dit product gebruikt.
Het bezitten van een Foreman geeft u alle voordelen van een echte pocket-hole productiemachine met de compactheid en draagbaarheid van een werkbankgereedschap. Deze handleiding leidt u door de stappen die nodig zijn om uw machine af te stellen en pocket holes te boren. Naast deze handleiding kunt u de volgende bronnen nuttig vinden:
Kreg Online: Om meer pocket-hole schroeven te bestellen, accessoires voor uw mal te bekijken of hulp te krijgen bij het maken van een bepaalde verbinding, gaat u naar kregtool.com.
Kreg Owner's Community: Meld u aan als lid, maak uw eigen pagina, bekijk de projecten van andere leden, plaats foto's van uw projecten, bekijk how-to video's en neem deel aan forums door naar kregjig.ning.com te gaan.
Kreg YouTube Channel: Voor project-, product- en tipvideo's gaat u naar youtube.com/user/kregtoolcompany.
Kreg op Facebook: Maak contact met Kreg op Facebook om uw projecten te delen en inspiratie op te doen bij onze fans en vrienden op facebook.com/kregJig.

Onderdelen

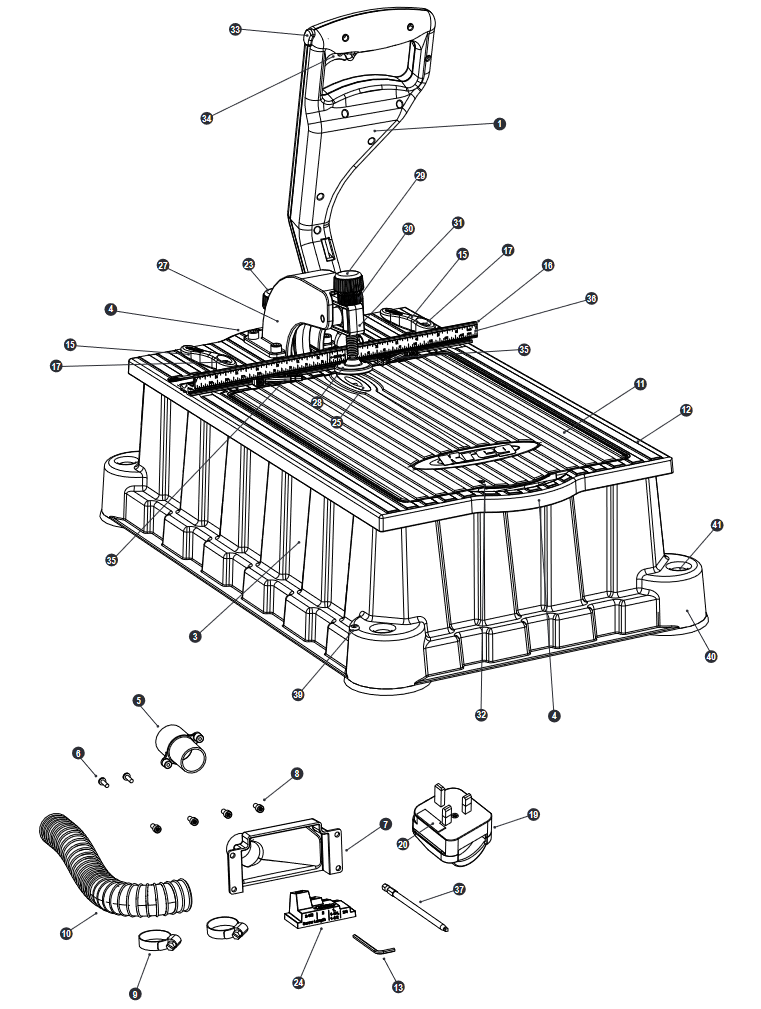

Onderdelen - Deel 1

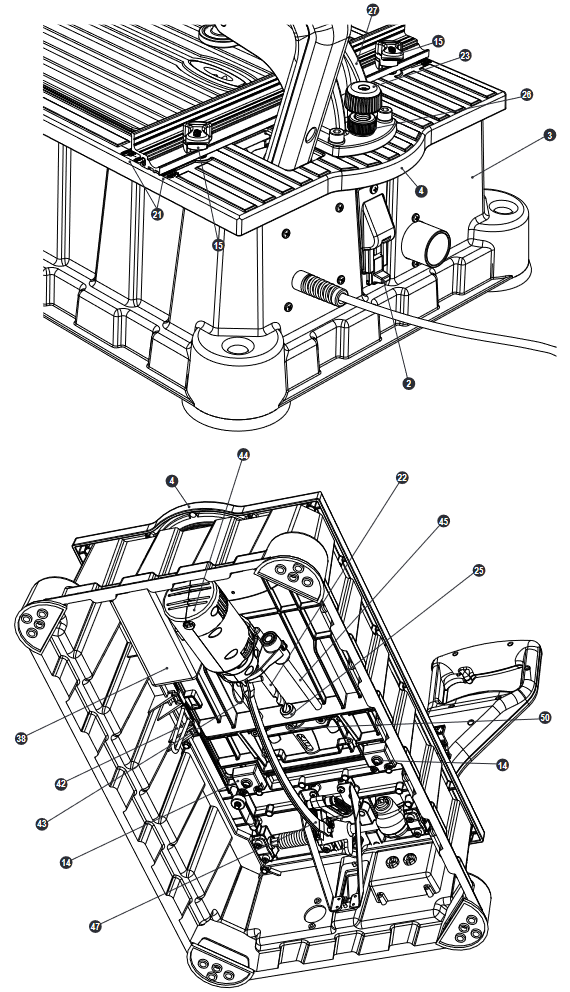

Onderdelen - Deel 2
Onderdelen - Deel 3

  1. Bedieningsarm
  2. Armvergrendeling
  3. Machinevoet
  4. Handgrepen
  5. Stofafzuigingspoort
  6. Zelftappende schroeven
  7. Stofafzuigingskap
  8. Machineschroeven met bolkop
  9. Slangklemmen
  10. Stofafzuigslang
  11. Toegangspaneel
  12. Machineblad
  13. 3 mm inbussleutel
  14. Paneelnivelleerders
  15. ¼-slag hekvergrendelingshendels
  16. Hek
  17. Hekvergrendelingsschroeven
  18. Hekvergrendelingsvoeten
  19. UK-stekkeromvormer
  20. Zekeringhouder
  21. Werkstukdikte markeringen
  22. Boor
  23. Diepte-instelknop
  24. Diepte-instelblok
  25. Boorgeleider (standaard geleider inbegrepen)
  26. Diepte-aanslag borgmoer
  27. Klemarmhuis
  1. Klempad
  2. Klemafstelknop
  3. Klemborgmoer
  4. Klemarm
  5. Toegangspaneelvergrendeling
  6. Schakelaarvergrendelingsknop
  7. Schakelaar
  8. Werkstukstoppers
  9. Meetlint met middenaflezing
  10. #2 vierkante bit 152 mm lang
  11. Accessoirebak
  12. Sleutelhouder
  13. Voet
  14. Montagegat
  15. Paneelsteun
  16. Link-ontgrendelingspen
  17. Motor
  18. Geleidestangen
  19. Snelwisselboorkop
  20. Motorlink
  21. Scharnierpunten
  22. Scharnieraansluitingen
  23. Boorgeleider stelschroef

Montage



Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het gereedschap los van de stroombron voordat u de toegangsklep opent, aanpassingen maakt of hulpstukken of accessoires verwijdert of installeert.

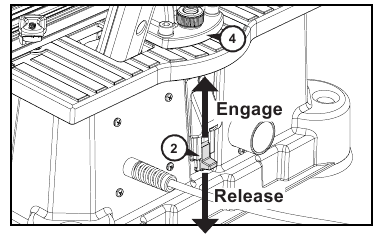

De bedieningsarm ontgrendelen
Duw de bedieningsarm (1) omlaag, ontgrendel de armvergrendeling (2) aan de achterkant van de machinevoet (3) en leid de bedieningsarm naar de volledig omhoog positie. Laat de arm niet in de volledig rechtopstaande positie klikken. Voor transport en opslag duwt u de bedieningsarm omlaag en vergrendelt u de armvergrendeling.
waarschuwingLET OP Til of draag de machine nooit aan de bedieningsarm.
Gebruik altijd de handgrepen (4) aan de voor- en achterkant van de machine.
waarschuwingLET OP Verwijder na gebruik of bij opslag de boor uit de machine.
De bedieningsarm ontgrendelen

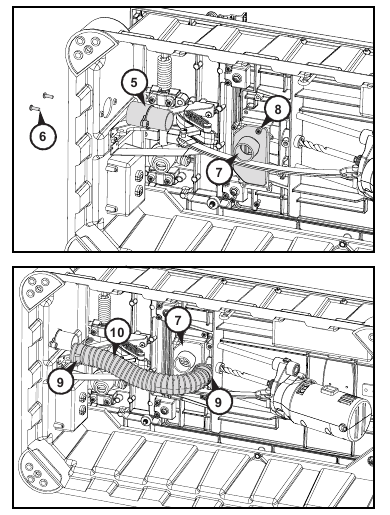

Het spaanverwijderingssysteem installeren
De Foreman wordt geleverd met een spaanverwijderingssysteem dat een 32 mm stofafzuigingspoort (5) en zelftappende schroeven (6), een stofafzuigingskap (7) en machineschroeven (8), slangklemmen (9) en een stofafzuigslang (10) omvat. Naast het schoonhouden van uw werkgebied, versnelt efficiënte spaanverwijdering de boortijd en vermindert het de warmteontwikkeling, waardoor de levensduur van uw boor wordt verlengd. Een Foreman met het geïnstalleerde spaanverwijderingssysteem moet tijdens gebruik op een stofzuiger worden aangesloten. Als u het spaanopvangsysteem niet op een stofzuiger aansluit, hopen de spanen zich op in de slang en de stofafzuigingskap en verstoppen ze uiteindelijk de boor. De Foreman kan worden gebruikt zonder dat het spaanopvangsysteem is geïnstalleerd. Als u het systeem installeert en merkt dat u uw Foreman zonder stofzuiger moet gebruiken, koppelt u eenvoudigweg de stofafzuigslang los van de stofafzuigingskap.
Om het spaanverwijderingssysteem te installeren, draait u de Foreman op één kant en steekt u vanaf de binnenkant van de machinevoet (3) de stofafzuigingspoort (5) in het gat aan de achterkant van de voet en zet u deze vanaf de buitenkant vast met twee zelftappende schroeven (6). Maak de stofafzuigingskap (7) aan de machine vast met vier machineschroeven met bolkop (8).
Schuif de slangklemmen (9) over de uiteinden van de stofafzuigslang (10) en schuif de uiteinden van de stofafzuigslang op de stofafzuigingspoort en de stofafzuigingskap. Om het gemakkelijk te maken de stofafzuigslang los te koppelen van de stofafzuigingskap wanneer u door het toegangspaneel (11) werkt, richt u de voorste slangklem met de schroefkop naar de voorkant van de machine. Draai de klemmen vast en draai de Foreman rechtop.
Het spaanverwijderingssysteem installeren

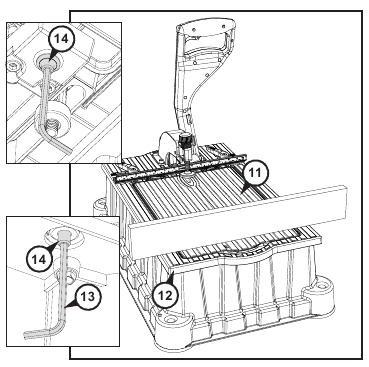

Het toegangspaneel waterpas stellen

Het toegangspaneel moet in de fabriek gelijk liggen met de bovenkant van de machine. Als het moet worden aangepast, gebruikt u het volgende
Plaats de machine op schragen, zodat u toegang hebt tot de onderkant van de machine. Leg een rechte rand over de bovenkant van de machine (12) en het toegangspaneel (11). Gebruik de 3 mm inbussleutel (13) die bij de machine is geleverd om de paneelnivelleerders (14) te draaien.
Het toegangspaneel waterpas stellen

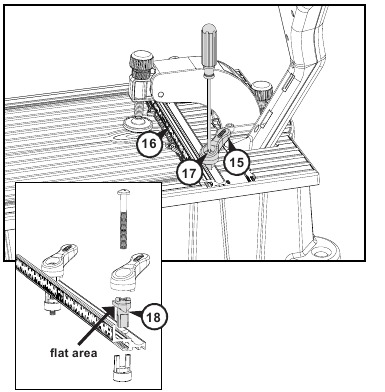

De hekvergrendelingsdruk aanpassen
Draai de ¼-slag hekvergrendelingshendels (15) met de klok mee (vergrendelde positie). Als het hek (16) met matige druk kan worden verplaatst, draait u de hekvergrendelingsschroeven (17) vast. Draai de hendels tegen de klok in (ontgrendelde positie) en controleer of het hek vrij kan bewegen.
Mocht het ooit nodig zijn om de hekvergrendelingen te demonteren, dan moeten de hekvergrendelingsvoeten (18) zo worden georiënteerd dat het platte gebied dat in de tekening is aangegeven naar het hek is gericht.
De hekvergrendelingsdruk aanpassen

De stekkeromvormer installeren

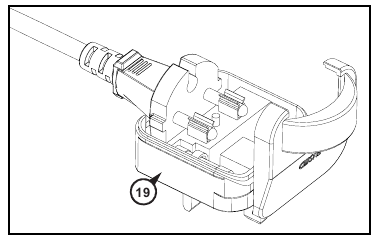

De stekkeromvormer installeren - Stap 1
Open het scharnierende deksel van de UK-stekkeromvormer (19). Plaats de tweepolige stekker die op het netsnoer is gegoten in de omvormer en klik de pinnen in de klemmen.

De stekkeromvormer installeren - Stap 2
Sluit het deksel van de omvormer en zet het vast door de vastgelegde machineschroef tussen de horizontale stekkerbladen vast te draaien.

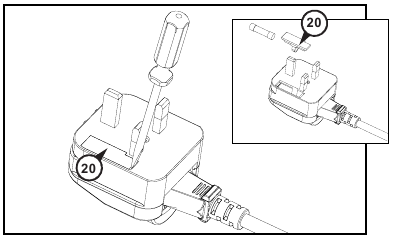

De stekkeromvormer installeren - Stap 3
De omvormer is voorzien van een vervangbare zekering. Om de zekering te vervangen, wrikt u de zekeringhouder (20) met een kleine schroevendraaier uit de basis van de omvormer. Plaats een nieuwe zekering in de houder en druk de houder in de basis van de omvormer, en zorg ervoor dat de houder volledig is geplaatst.

Werking

Om sterke verbindingen te creëren, past u de machine-instellingen aan de dikte van het werkstuk en de lengte van de schroef aan. De Foreman maakt dit gemakkelijk, in slechts vier eenvoudige stappen:

Reik niet van onderaf in de machinebasis wanneer de machine is aangesloten op de stroom.

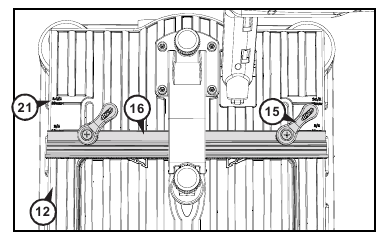

  1. Plaats de geleider voor de werkstukdikte
    Voor een sterke verbinding moet de zakgatschroef in het midden van de werkstukdikte uitkomen. Dit wordt bereikt door de positie van de geleider aan te passen.
    Ontgrendel de geleider (16) door de hendels van de geleidervergrendeling (15) tegen de klok in te draaien. Lijn de achterrand van de geleider uit met de markeringen voor de werkstukdikte (21) die in de machinekop (12) zijn gegoten en overeenkomen met uw werkstukdikte. Draai de hendels met de klok mee om de geleider op zijn plaats te vergrendelen.
    waarschuwingLET OP Bij het boren van zakgaten in materiaal van ½" [13 mm] dik met behulp van de optionele Micro Pocket™-boorgeleider en -boor, moet de achterrand van de geleider ⅛" [3 mm] achter de lijnen worden geplaatst die zijn gemarkeerd met ½" en in de machinekop zijn gegoten. Dit produceert een zakgat dat diep genoeg is om een ​​panhead-zakgatschroef van ¾" [19 mm] lang volledig vast te zetten en maakt het mogelijk om te pluggen met een Micro-plug.
    Werking - Stap 1
  2. Kies een schroef
    Kreg biedt een complete lijn zakgatschroeven voor elke werkstukdikte en elk type. Gebruik deze tabel om de juiste schroeflengte te selecteren. Alle Kreg zakgatschroeven zijn verkrijgbaar bij uw Kreg-dealer of online op www.kregtool.com.
    Grove draad

    Vanwege de grote diameter en draadspoed bieden onze #8 grove draadschroeven een sterke grip in zachte houtsoorten en composietmaterialen zoals multiplex, spaanplaat en MDF.
    Fijne draad

    Omdat de kleinere diameter en draadspoed van onze #7 fijne draadschroeven de kans op splijten van het materiaal verkleinen, raden we ze aan voor hardhout.
    Keuzegids voor schroeflengte
    Materiaaldikte Schroeflengte
    1⁄2" [13 mm]* 1" [25 mm]†3⁄4" [19 mm]††
    5⁄8" [16 mm] 1" [25 mm]
    3⁄4" [19 mm] 11⁄4" [32 mm]
    7⁄8" [22 mm] 11⁄2" [38 mm]
    1" [25 mm] 11⁄2" [38 mm]
    11⁄8" [29 mm] 11⁄2" [38 mm]
    11⁄4" [32 mm] 2" [51 mm]
    13⁄8" [35 mm] 2" [51 mm]
    11⁄2" [38 mm] 21⁄2" [64 mm]

    *Panhead-zakgatschroef aanbevolen.

    †Voor standaard boorgeleider
    ††Alleen voor optionele Micro-boorgeleider

    Opmerking: de schroeflengte wordt gemeten vanaf de onderkant van de kop tot de punt van de schroef.

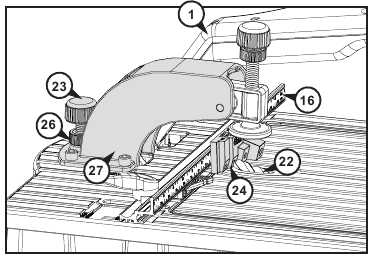

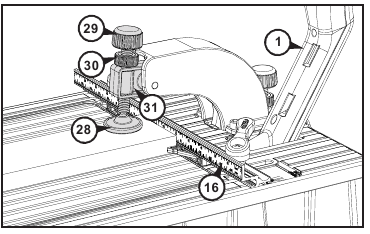

  3. Stel de boordiepte in
    De instelblok voor de boordiepte gebruiken
    Boorgeleider en -boor Materiaaldikte Schroeflengte Stap instelblok
    Micro* [13 mm] [19 mm] ¾"
    Micro* & Standaard [16 mm-29 mm] [25 mm, 32 mm, 38 mm] 1", 1¼", 1½"
    Standaard [32 mm-35 mm] [51 mm] 2"
    Standaard & HD* [38 mm] [64 mm] 2½"
    *optionele accessoires
    Trek de bedieningsarm (1) omlaag en schuif de boor (22) naar voren totdat de punt de geleider (16) raakt. Draai indien nodig de stopknop voor de boordiepte (23) tegen de klok in. Breng de bedieningsarm terug naar de volledig omhoog positie, waardoor de boor wordt ingetrokken.
    Plaats het instelblok voor de boordiepte (24) tegen de geleider met de schroeflengtemarkeringen naar boven gericht. Centreer de blokstap die overeenkomt met de lengte van de schroef die u gebruikt op de boorgeleider (25). Trek de bedieningsarm omlaag en steek de geleidepunt van de boor in het gat in de stap. Met de boorschouder tegen de blokstap, draait u de stopknop voor de boordiepte (23) met de klok mee totdat deze stopt. Draai de borgmoer van de dieptestop (26) vast tegen de basis van het klemarmhuis (27). Breng de bedieningsarm terug naar de volledig omhoog positie.
    waarschuwing LET OP
    Draai bij het opnieuw vergrendelen van de bedieningsarm voor transport of opslag de dieptestopknop tegen de klok in, zodat de arm terug kan keren naar de volledig omlaag positie.

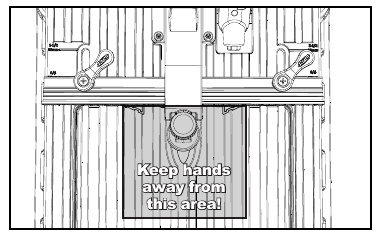

    Houd uw handen uit de buurt van de roterende boor en het klemgebied van het werkstuk tijdens het bedienen van de machine.
    Werking - Stap 2
  4. Stel de werkstukklem af
    Breng de bedieningsarm (1) in de volledig omhoog positie. Plaats het werkstuk tegen de geleider (16) en onder de klemblok (28). Draai de afstelknop van de klem (29) met de klok mee totdat het klemblok contact maakt met het werkstuk. Draai nu de knop een halve slag tegen de klok in. Draai de klemborgmoer (30) vast tegen de klemarm (31). De klem is nu zo gepositioneerd dat het laten zakken van de bedieningsarm voldoende druk uitoefent om het werkstuk vast te zetten voordat de boor het hout binnendringt.
    Werking - Stap 3
    Zakgaten boren

    Voordat u de machine op de stroom aansluit, moet u ervoor zorgen dat het toegangspaneel gesloten en vergrendeld is. Om het paneel te vergrendelen, draait u de vergrendeling van het toegangspaneel (32) met de klok mee met de 3 mm zeskantsleutel (13).

    Houd uw handen uit de buurt van de roterende boor en het klemgebied van het werkstuk tijdens het bedienen van de machine.
    Wanneer u het systeem voor het opvangen van spanen gebruikt, sluit u een stofzuiger aan op de stofzuigerpoort (5) en zet u deze aan. Houd het werkstuk stevig tegen de geleider (16) met de positie van het zakgat gecentreerd op de boorgeleider (25). Druk op de schakelaarvergrendelingsknop (33) op de bedieningsarm (1) en trek aan de schakelaar (34) om de boormotor in te schakelen. Laat de motor op volle snelheid komen en trek de bedieningsarm in een vloeiende beweging omlaag totdat de dieptestop contact maakt. Breng de bedieningsarm terug naar de volledig omhoog positie en laat de schakelaar los.
    Werking - Stap 4

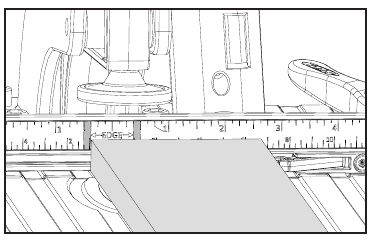

    Plaatsing van het zakgat
    Naast de juiste machine-instellingen is de juiste afstand tussen de zakgaten in het werkstuk belangrijk voor het maken van een sterke verbinding. Voor smalle onderdelen zoals regels, stijlen en frames, plaatst u zakgaten 10 mm tot 13 mm van elke rand. Gemarkeerde lijnen op het meetlint geven deze offset aan, waardoor u de posities van de zakgaten niet hoeft te markeren.
    Lijn eenvoudig de rand van uw werkstuk uit met de gemarkeerde lijn en boor. Voor brede onderdelen zoals panelen en tafelbladen, plaatst u het eerste zakgat 50 mm van de rand en daarna om de 150 mm in het midden.
    Werking - Stap 5

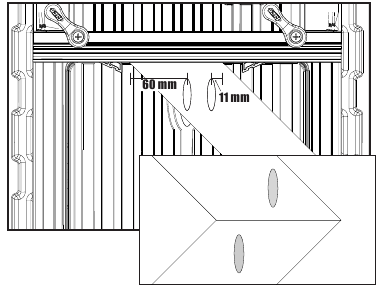

Verstekhoeken
Twee zakgaten met onze aanbevolen minimumafstand van 14 mm van midden tot midden passen volledig op de voorkant van een 19 mm dikke plank van minstens 60 mm breed. Stel de machine eenvoudig in voor 19 mm dik materiaal. Met het verstekuiteinde van het werkstuk tegen de geleider boort u vervolgens een gat op 11 mm van de verstekhiel en een tweede gat op 60 mm van de verstekteel.
U kunt ook één zakgat aan elke kant van een verstekverbinding boren in plaats van beide gaten aan dezelfde kant te boren.
Verstekhoeken

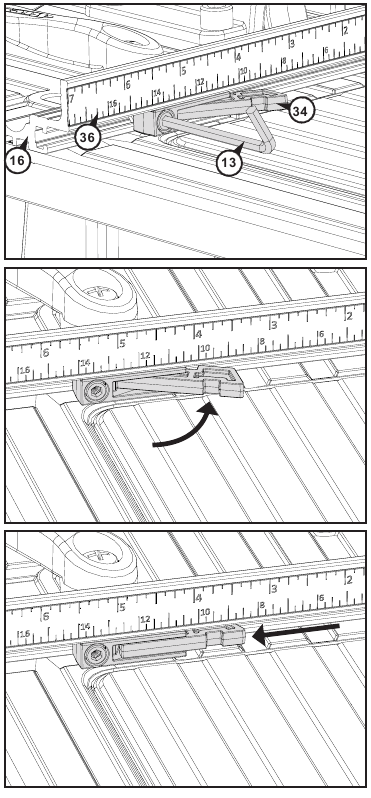

Werkstukstoppen
waarschuwingLET OP
Een werkstukstop kan aan beide zijden van de boorgeleider worden gebruikt door deze uit de T-sleuf van de geleider te schuiven, deze om te draaien zodat het open uiteinde van de stoparm naar het midden is gericht en deze opnieuw in de T-sleuf te plaatsen.
Maak de bout met bolkop op de werkstukstop (34) los met de 3 mm zeskantsleutel (13), schuif de stop naar de gewenste positie en draai de bout vast. Door de geleider (16) van links naar rechts gecentreerd te houden, kunt u het in het midden afleesbare meetlint (36) gebruiken om de stoppen te positioneren. Negeer een stop door het werkstuk over de stop te plaatsen en de veerbelaste stoparm in de stopbehuizing te drukken.
Elke stoparm kan in de ingetrokken positie worden gehouden door de arm in de stopbehuizing te drukken en deze vervolgens naar de bout met bolkop te schuiven die de stop in de geleider bevestigt. De inkeping in de arm biedt een grijppunt. Om de stoparm opnieuw te activeren, schuift u deze van de bout weg.
Werkstukstoppen

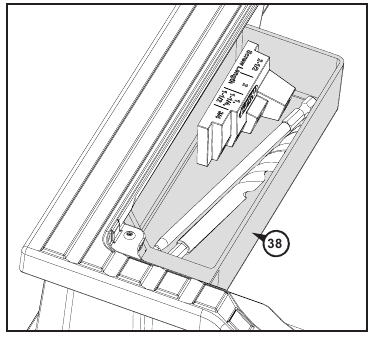

Accessoireopslag
U kunt de #2 vierkante aandrijfbit (37), het instelblok voor de boordiepte (24) en de optionele Micro- en HD-boorgeleiders en -bits opbergen in de accessoirehouder (38) onder het toegangspaneel (11). Om de zeskantsleutel (13) toegankelijk te houden voor het vergrendelen en ontgrendelen van het toegangspaneel en het maken van andere aanpassingen, steekt u het lange uiteinde van de sleutel in de sleutelhouder (39) in de linker voorste voet (40).
Accessoireopslag

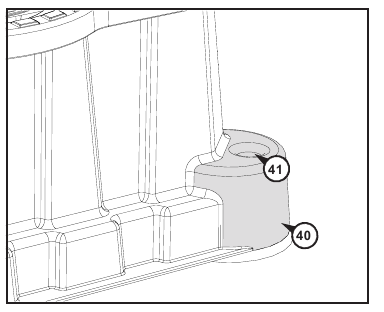

Veilige montage
Voor flexibiliteit bij het vastzetten van uw Foreman op een werkoppervlak, heeft de voet (40) op elke hoek van de machinebasis een plat oppervlak voor het tijdelijk vastklemmen van de machine op een werkbank, evenals een montagegat (41) voor bevestiging met een bout of schroef.
Veilige montage

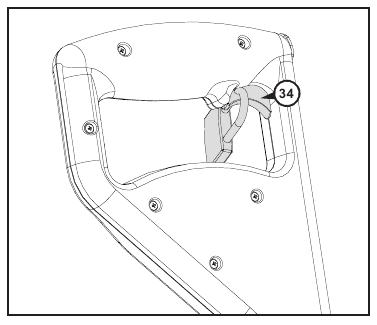

Schakelaarvergrendeling
Om ongeoorloofd gebruik van de machine te voorkomen, kan een gat door de schakelaar (34) worden gebruikt om deze in de uit-stand te vergrendelen met een hangslot (niet inbegrepen).
Schakelaarvergrendeling

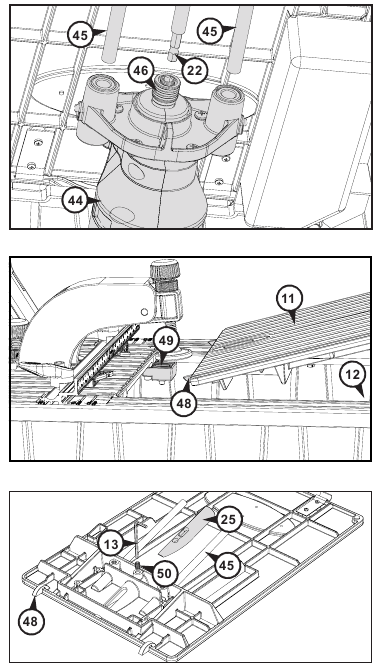

Een boor vervangen of een boor- en boorgeleiderset installeren
waarschuwingLET OP
Gebruik de juiste procedure hieronder bij het vervangen van een boor of het installeren van de optionele Micro- of HD-boren en -boorgeleiders.

De randen van de boor zijn scherp. Draag handschoenen bij het vervangen of verwisselen van de boor.
Om de werkstukstoppen (35) te beschermen bij het openen van het toegangspaneel (11), maakt u de hendels van de geleidervergrendeling (15) los en verplaatst u de geleider (16) helemaal naar achteren. Draai de afstelknop van de klem (29) tegen de klok in om het klemblok (28) omhoog te brengen. Ontgrendel het toegangspaneel met de 3 mm zeskantsleutel (13), open het paneel en activeer de paneelsteun (42). Verwijder de pen voor het losmaken van de koppeling (43) en schuif de motor (44) van de geleidestangen (45).
Om de boor (22) te vervangen, trekt u de kraag van de snelwisselhouder (46) naar voren en verwijdert u de boor. Steek de nieuwe zeskantschacht van de boor in de houder en laat de kraag los. Schuif de motor op de geleidestangen en steek de boor in de boorgeleider (25). Lijn de motorkoppeling (47) uit met het koppelingsgat op de motor en steek de pen voor het losmaken van de koppeling erin. Maak de toegangspaneelsteun los en sluit en vergrendel het paneel.
Wanneer u overschakelt naar de optionele Micro- of HD-boor en -geleider, vervangt u de boor zoals hierboven is aangegeven. Koppel vervolgens de vacuümslang (10) los van de vacuümkap (7). Til het toegangspaneel van de machine en maak de scharnierpunten (48) op het toegangspaneel los van de draaipunthulzen (49) op de machinekop (12).
Plaats het toegangspaneel ondersteboven op een vlakke ondergrond (bijvoorbeeld een tafelzaagtafel). Maak de stelschroef van de boorgeleider (50) los met de 3 mm zeskantsleutel (13) en verwijder de boorgeleider. Houd het toegangspaneel stevig tegen het vlakke oppervlak, schuif de nieuwe boorgeleider in de opening, draai deze zodat het schuine vlak tegen het vlakke oppervlak ligt en draai de stelschroef vast.
Installeer het toegangspaneel op de machine en activeer de paneelsteun. Sluit de vacuümslang weer aan op de vacuümkap. Schuif de motor op de geleidestangen en steek de boor in de boorgeleider. Verbind de motorkoppeling (47) met de motor met de pen voor het losmaken van de koppeling en sluit en vergrendel het paneel.
Een boor vervangen of een boor- en boorgeleiderset installeren

Onderhoud



Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u het toegangspaneel opent, aanpassingen maakt of hulpstukken of accessoires verwijdert of installeert.

  1. Houd de motor schoon en de machinebasis vrij van houtsnippers en stof. Bij gebruik zonder werkplaatsstofzuiger verwijdert u routinematig afvalmateriaal uit de kast of monteert u de machine op een open standaard die ophoping van afvalmateriaal voorkomt.
  2. Smeer de geleidestangen periodiek met een droge smeermiddelfilm. Een droge smeermiddelfilm verzamelt geen houtsnippers en stof en verlengt de levensduur van de lagers en de geleidestangen. De motorverbinding en de koppeling die verband houden met het klemmmechanisme moeten periodiek worden gesmeerd om een vrije beweging te garanderen.
  1. Gebruik een scherpe boor. U kunt tussen de 4.000 en 5.000 gaten in eiken boren voordat u de boor vervangt. Pas uw vervangingsschema aan uw instellingen en het materiaal dat u boort aan. Het schoon en vrij van pek, hars en lijm houden van de boor verlengt de levensduur van de boor aanzienlijk. Reinig de boor periodiek met een reiniger voor snijgereedschap en breng een droog smeermiddel aan. Zelfs een vuile boor kan erg scherp zijn, dus wees voorzichtig bij het hanteren van de snijkanten.

waarschuwingLET OP
Gebruik bij het vervangen van de boor uitsluitend Kreg vervangende boren.

Als het netsnoer beschadigd is, probeer het dan niet te repareren. Een beschadigd snoer moet worden vervangen door een speciaal geprepareerd snoer dat verkrijgbaar is via de Kreg-service organisatie.

Motoronderhoud
Om de productveiligheid en betrouwbaarheid te waarborgen, moeten alle motorreparaties worden uitgevoerd door het fabrieksservicecentrum van de Kreg Tool Company. Bel de Kreg klantenservice (1.800.447.8638) voor retourautorisatie en verzendinstructies.

Vervangende onderdelen
Ga voor een diagram en een lijst met vervangende onderdelen en samenstellingen naar www.kregtool.com en bekijk de online versie van deze handleiding.

Tips

Tips om splijten te verminderen

  1. Teststukken
    Test de verbinding met reststukken die zijn gesneden uit hetzelfde materiaal als uw definitieve werkstuk.
  2. Zorg ervoor dat u Kreg-schroeven gebruikt
    Kreg-schroeven zijn voorzien van scherpe, zelfborende punten die door de houtvezels snijden in plaats van ze uit elkaar te drukken.
  3. Gebruik het juiste schroeftype
    Gebruik schroeven met fijne schroefdraad in hardhout. Deze #7-schroeven verplaatsen minder hout dan de #8-schroeven met grove schroefdraad die worden gebruikt voor zacht hout, multiplex, MDF en spaanplaat.
  1. Schroef hem erin, draai hem eruit
    Draai de schroef halverwege in, draai hem terug om overtollige houtvezels uit het gat te verwijderen en draai de schroef vervolgens helemaal in.
  2. Verminder wrijving
    Breng bijenwas of een ander smeermiddel aan op de schroef om de wrijving te verminderen wanneer de schroef het werkstuk binnendringt
  3. Correct klemmen
    Centreer de pads van uw Kreg Face Clamp™ op de verbindingslijn met de grote klempad aan de voorkant (tegenover de gaten) van de verbinding. Pas de klem aan om voldoende druk uit te oefenen om de werkstukken vlak en stabiel te houden, maar niet zo strak dat het klemmen en losklemmen moeilijk wordt.

Optionele accessoires


Omdat accessoires, anders dan die aangeboden door Kreg, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door Kreg aanbevolen accessoires met dit product worden gebruikt. Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen meerprijs verkrijgbaar bij uw distributeur of plaatselijke servicecentrum. De volgende accessoires zijn verkrijgbaar voor de Kreg Foreman DB210-EUR bij uw Kreg-dealer of online op www.kregjig.com.

Micro Pocket™ Boorgeleider en boor ITEM# DB210-MBB

Met een gatdiameter die 25% kleiner is dan ons standaard zakgat, kunt u met de Micro Pocket™ boorgeleider compacte zakgaten creëren in dun materiaal en bij krappe reparatietoepassingen.

HD-boor

ITEM# DB210-HDB
Vervangende boor voor de Foreman DB210-EUR

Kreg Jig® HD-boorgeleider en boor

ITEM# DB210-HDBB
Ontworpen voor gebruik met "2-bij"-materiaal, boort dit heavy-duty systeem gaten voor #14 x 21⁄2" zakgatschroeven.

Kreg Face Clamps™

Item# KHC-PREMIUM (75 mm bereik),
Item# KHC-LARGE (150 mm bereik),
Item# KHC-XLARGE (250 mm bereik)
Met een keuze uit 75 mm-, 150 mm- en 250 mm-bereik, is er een Kreg Face Clamp™ die aan uw behoeften voldoet.

www.kregtool.com
1.800.447.8638

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kreg FOREMAN DB210-EUR Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Kreg FOREMAN DB210-EUR

Inhoudsopgave
