Kreg Jig R3 Handleiding

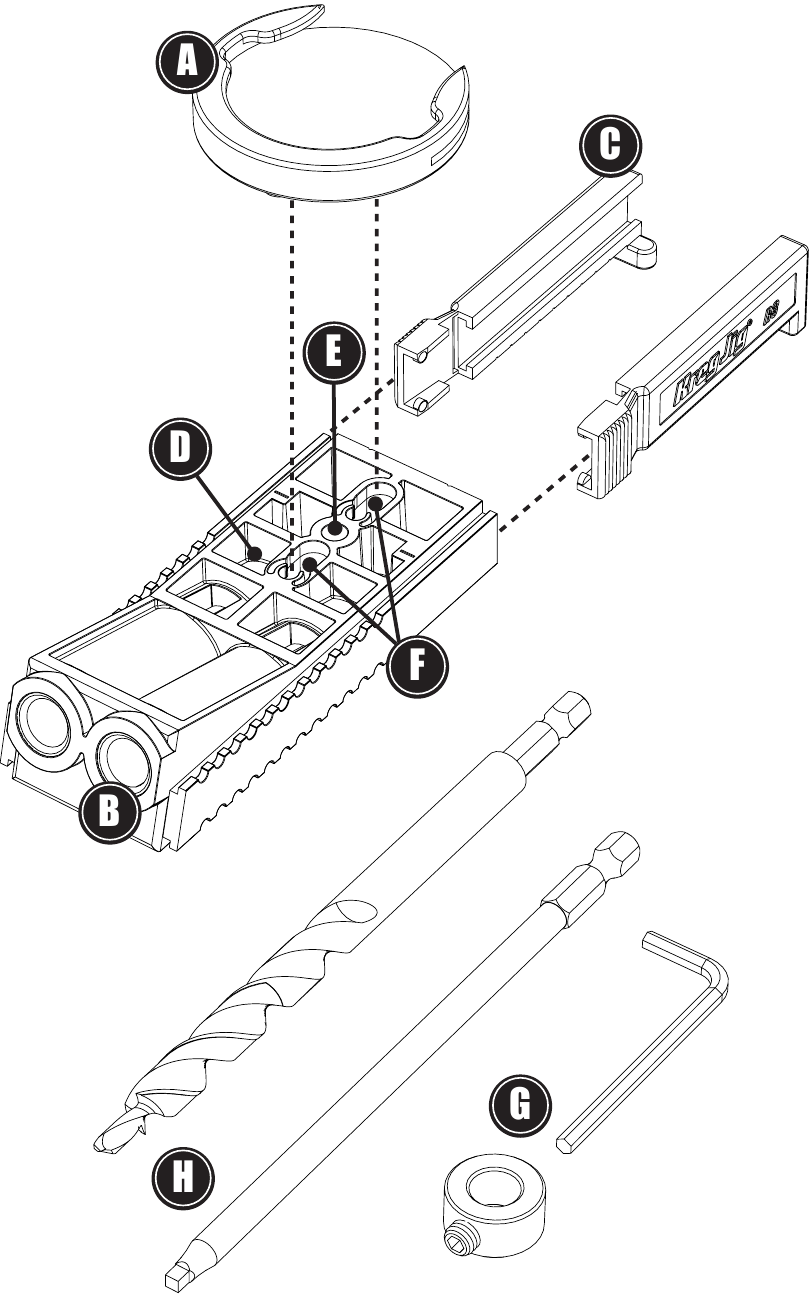

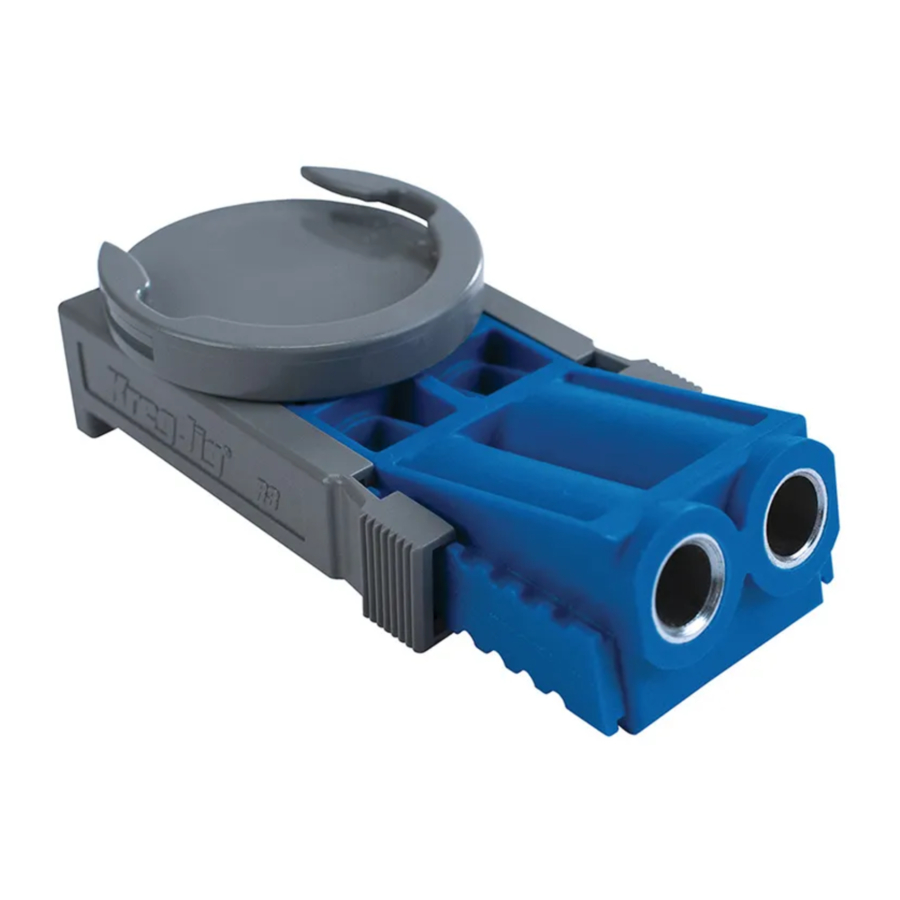

Onderdelen

1. Klemblokadapter:
   De adapter accepteert de grote pad van alle Kreg gezichtsklemmen en klikt in de achterkant van de mal, waardoor de klem en mal één geheel vormen voor een snelle malpositionering.
2. Boorgeleider:
   Deze boorgeleider met twee gaten houdt uw boorbeweging recht en waar. De geharde stalen geleiders hebben een levenslange garantie.
3. Easy-Press ™ Positioneringsschuivers:
   Stel deze twee schuivers met een druk van uw duim in om de mal in te stellen voor verschillende werkstukdiktes.
4. Spaanuitwerpingsgaten:
   Twee gaten aan de basis van elke boorgeleider laten houtspaanders ontsnappen voor snel boren, verminderde warmteopbouw en een langere levensduur van de boor.
5. Montagegat:
   Voor krappe locaties waar u geen klem kunt gebruiken, bevestigt u de mal aan het werkstuk door een houtschroef door dit gat te draaien.
6. Klemadaptergaten:
   Twee sleutelgatsleuven bieden een gereedschapsloze bevestiging voor de klemblokadapter.
7. Stopkraag | Inbussleutel:
   Stel de boordiepte in door de stopkraag op de schacht van de boor te plaatsen.
8. ⅜" (9,5 mm) Getrapte boor | #2 Vierkante schroevendraaier:
   De speciale boor, gemaakt van gehard snelstaal, boort het pocketgat en het geleidegat in één bewerking. De 6" [152 mm] lange schroevendraaierbit zorgt voor speling om uw boor/schroevendraaier uitgelijnd te houden met de pocketschroef.

Instellingen

Om sterke verbindingen te creëren, stelt u de boordiepte in, past u de schuifregelaars van de malpositie aan en selecteert u een schroeflengte die overeenkomt met de dikte van het werkstuk. De Kreg Jig ® R3 maakt dit gemakkelijk, in slechts drie eenvoudige stappen:

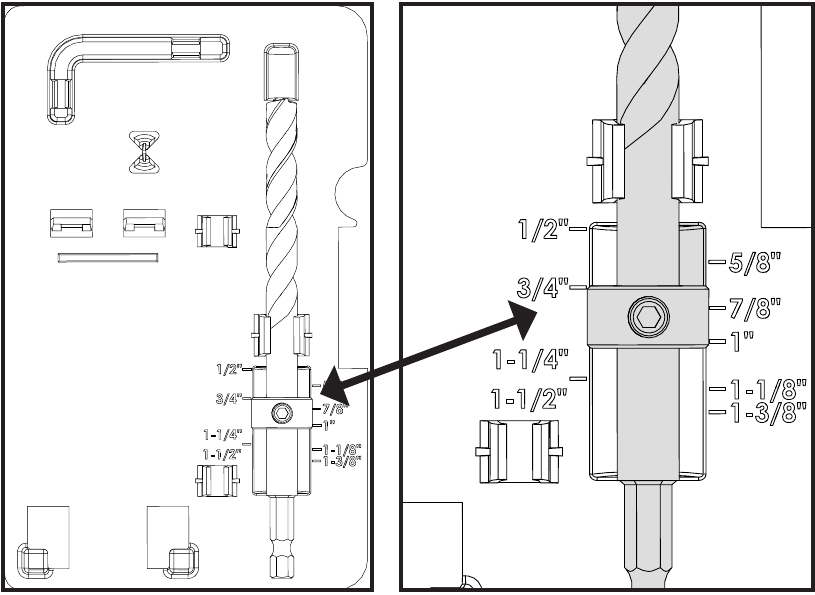

Stap 1: Stel de boordiepte in

Het voorbeeld toont de stopkraag gepositioneerd voor een ¾" (19 mm) dik werkstuk.

Schuif de stopkraag op de boor. Steek de piloottip van de bit in de tipbeschermer in de kofferbak en klik de bit in de diepte-instelmeter zodat de stopkraag rust in de uitsparing met markeringen voor de werkstukdikte langs de randen. Duw de bitstap stevig tegen de tipbeschermer en lijn de stopkraag uit met de markering die overeenkomt met uw werkstukdikte. Draai de stelschroef van de stopkraag vast met de inbussleutel die bij de mal is meegeleverd.

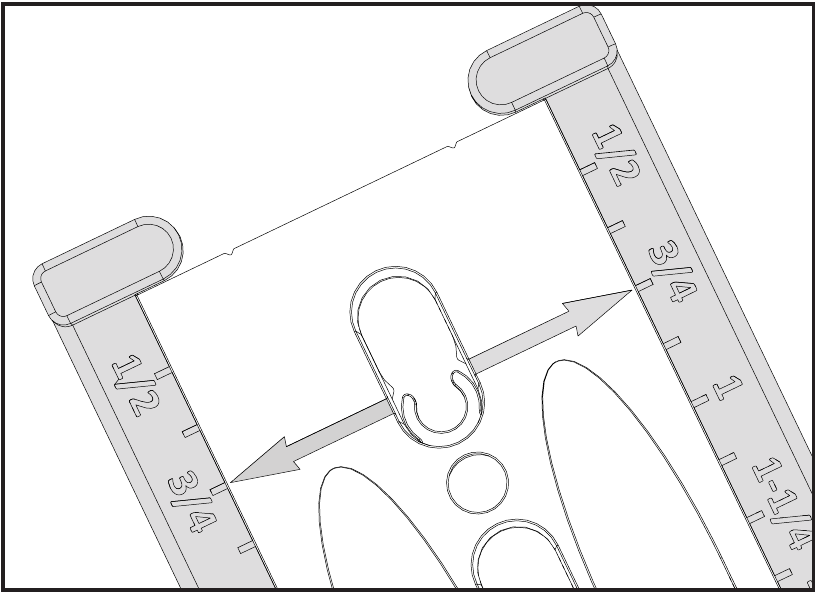

Stap 2: Pas de positioneringsschuivers aan

Het voorbeeld toont de schuivers gepositioneerd voor een ¾" (19 mm) dik werkstuk.

Om de mal zo aan te passen dat de schroef in het midden van het werkstuk uitkomt, draait u de mal om zodat de onderkant naar boven wijst. Druk met uw duim op het geribbelde lipje op elke schuifregelaar en schuif deze totdat de markering op de schuifregelaar die overeenkomt met de dikte van uw werkstuk is uitgelijnd met de pijl op de malbehuizing.

Een schroef kiezen

Stap 3: Selecteer een schroef

Gebruik deze tabel om de juiste schroeflengte te selecteren. Kreg biedt een complete lijn pocketschroeven voor elke werkstukdikte en -type. Alle Kreg pocketschroeven zijn verkrijgbaar bij uw Kreg dealer of online op www.kregtool.com.

Selectie van schroeflengte / Gids voor malinstellingen

Opmerking: de schroeflengte wordt gemeten van de onderkant van de kop tot de punt van de schroef

*Pocketschroef met platte kop aanbevolen.

Grove draad

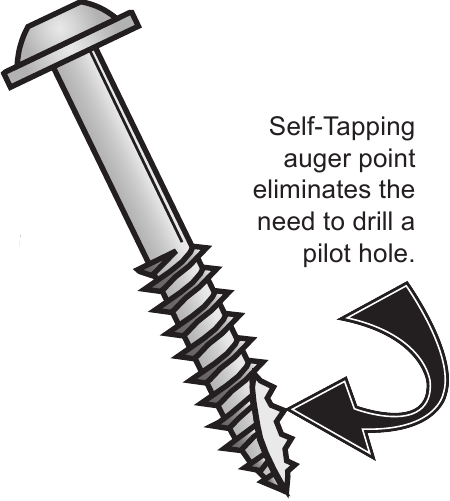

Vanwege de grote diameter en spoed van onze #8 grove draadschroeven bieden ze een sterke grip in zachte houtsoorten en composietmaterialen.

Gebruik in hout en composieten zoals:

• Den
• Ceder
• Lindehout
• Populier
• Multiplex
• MDF
• Spaanplaat

Fijne draad

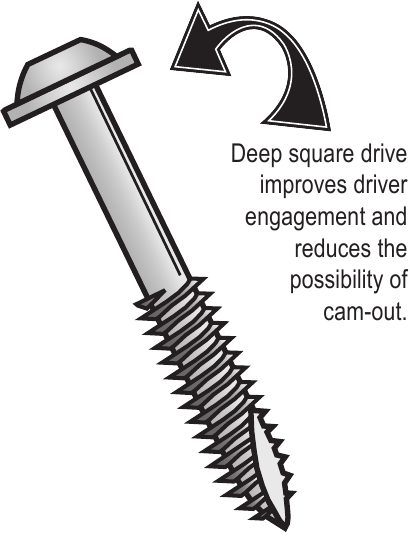

Omdat de kleinere diameter en spoed van onze #7 fijne draadschroeven de kans op splijten van het materiaal verminderen, raden we ze aan voor hardhout.

Gebruik in houtsoorten zoals:

• Es
• Eik
• Esdoorn
• Walnoot
• Hickory
• Kers
• Mahonie
• Berk

Uw Kreg Jig^® R3 gebruiken

Vastklemmen

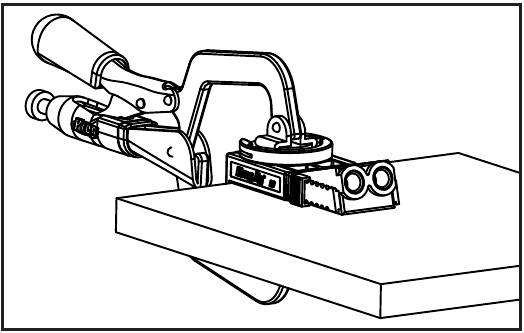

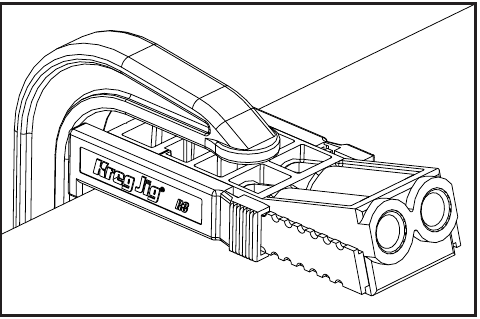

Plaats de mal met de schuiflippen aan de rand van het werkstuk. Een stangenklem of C-klem werkt prima om de mal aan het werkstuk te bevestigen.

Met de meegeleverde klemblokadapter kan de Kreg Jig ® R3 worden aangesloten op elke Kreg gezichtsklem voor snellere positionering en klemming.

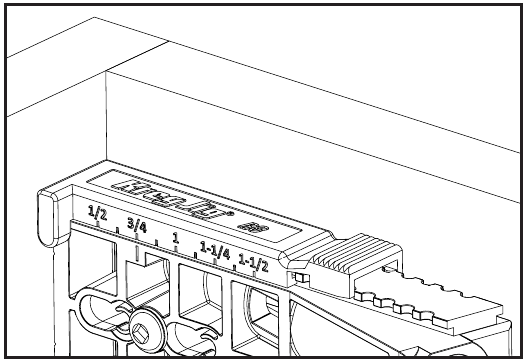

Om pocketgaten te boren in een bestaande of reeds gemonteerde kast, verwijdert u de schuifregelaars, draait u ze om zodat de positioneringslippen zich bovenop de mal bevinden, verwisselt u elke schuifregelaar van de ene kant van de mal naar de andere en installeert u ze opnieuw. Pas de schuifregelaars zo aan dat de markering op de schuifregelaar die overeenkomt met de dikte van het werkstuk is uitgelijnd met de indexmarkering op de malbehuizing. (Het dunste werkstuk dat u in deze modus kunt boren is ¾" [19 mm].)

In situaties waarin het niet mogelijk is om de mal op zijn plaats te klemmen, bevestigt u de mal aan het werkstuk door een houtschroef door het montagegat te draaien. Vergeet niet om de stopkraag van de boor aan te passen aan de dikte van uw werkstuk.

Boren

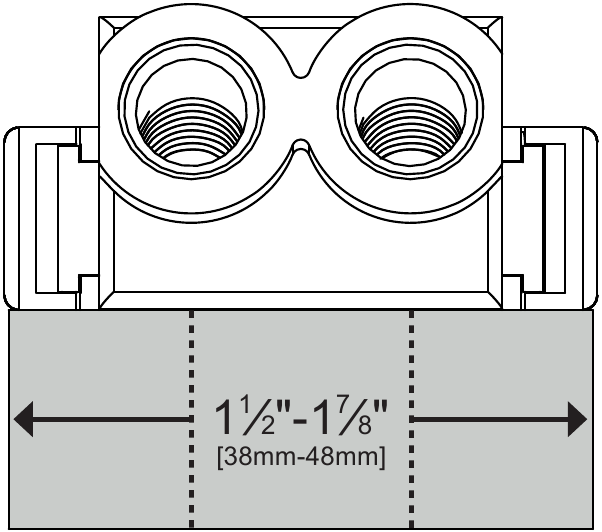

Naast de juiste Kreg Jig ® instellingen is het gelijkmatig verdelen van pocketgaten over het werkstuk een belangrijk onderdeel van het maken van een sterke verbinding. Met de boorgeleider met twee gaten kunt u gaten boren in smalle werkstukken (1½"-1⅞" [38 mm-48 mm]) zonder de mal te hoeven verplaatsen. Voor bredere onderdelen, boor pocketgaten ⁹/₁₆ " [14 mm] van elke rand en voeg een of meer pocketgaten toe tussen de randgaten, zodat de afstand tussen de gaten niet groter is dan 6" [152 mm]. Voor zeer grote onderdelen, zoals panelen, raden we aan om het eerste pocketgat 2" [51 mm] van de paneelrand te plaatsen en daarna elke 6" [152 mm] in het midden.

Voordat u de boor inschakelt, schuift u de bit in de boorgeleider totdat de punt van de bit het werkstuk raakt. Trek de bit ongeveer ¼' [6 mm] terug. Schakel de boor in, zorg ervoor dat deze op volle snelheid draait en voer de bit in het werkstuk. Laat boormachines met variabele snelheid of meerdere snelheden altijd op de hoogste snelheid draaien. Trek tijdens het boren van het pocketgat de bit een paar keer gedeeltelijk terug om de spaanders te verwijderen. Stop met boren wanneer de stopkraag de boorgeleider raakt. Wacht tot de boor niet meer draait om de bit uit de boorgeleider te trekken.

Verbind met Kreg®

Het bezitten van een Kreg Jig® opent nieuwe projectmogelijkheden. Deze handleiding laat zien hoe u uw mal aanpast en pocketgaten boort. De volgende bronnen kunnen nuttig zijn:

www.youtube.com/kregtoolcompany

www.facebook.com/kregjig

www.pinterest.com/kregtool

www.twitter.com/kregtoolcompany

instagram.com/kregjig

plus.google.com/+kregtoolcompany

www.kregtool.com
Vind projectplannen, productinformatie en video's, het laatste nieuws en meer!

Kreg Eigenarencommunity www.kregjig.ning.com
Sluit u aan bij duizenden andere Kreg producteigenaren en deel uw projecten, stel vragen, geef advies, bekijk productrecensies en nog veel meer!

Kreg Plus Nieuwsbrief
Meld u aan op www.kregtool.com om onze GRATIS maandelijkse e-mailnieuwsbrief te ontvangen. Deze staat vol met tips, trucs en projectinspiratie voor doe-het-zelvers en houtbewerkers van alle niveaus.

Veiligheidsrichtlijnen

• Lees deze handleiding en deze veiligheidsrichtlijnen. Leer de toepassingen en beperkingen van het gereedschap kennen, evenals de specifieke gevaren ervan. Het bedienen van het gereedschap voordat u het veilige en juiste gebruik begrijpt, kan leiden tot persoonlijk letsel.
• Draag altijd oog-, gehoor- en adembescherming die specifiek is ontworpen en gecertificeerd als veiligheidsuitrusting.
• De boor is scherp. Behandel met zorg.
• Vermijd onhandige handposities waarbij een plotselinge uitglijder contact met de roterende bit kan veroorzaken.
• Zet uw werkstuk goed vast voordat u gaat boren.
• Probeer niet de pocket-hole mal met uw hand op zijn plaats te houden tijdens het boren. Zet hem vast aan het werkstuk met een klem.
• Volg de veiligheidsrichtlijnen van de fabrikant van uw boormachine.
• Bedien dit gereedschap of andere machines niet onder invloed van drugs, alcohol of medicijnen.
• Sta niet toe dat bekendheid die is opgedaan door frequent gebruik van uw gereedschap veilige werkmethoden vervangt. Een moment van onachtzaamheid is voldoende om ernstig letsel te veroorzaken.

Dit product kan u blootstellen aan chemicaliën, waaronder acrylonitril en andere chemicaliën, waarvan bekend is dat ze in de staat Californië kanker en reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Het boren, zagen, schuren of machinaal bewerken van houtproducten kan u blootstellen aan houtstof, een stof waarvan in de staat Californië bekend is dat deze kanker veroorzaakt. Vermijd het inademen van houtstof of gebruik een stofmasker of andere veiligheidsmaatregelen voor persoonlijke bescherming. Ga voor meer informatie naar www.P65Warnings.ca.gov/wood.
