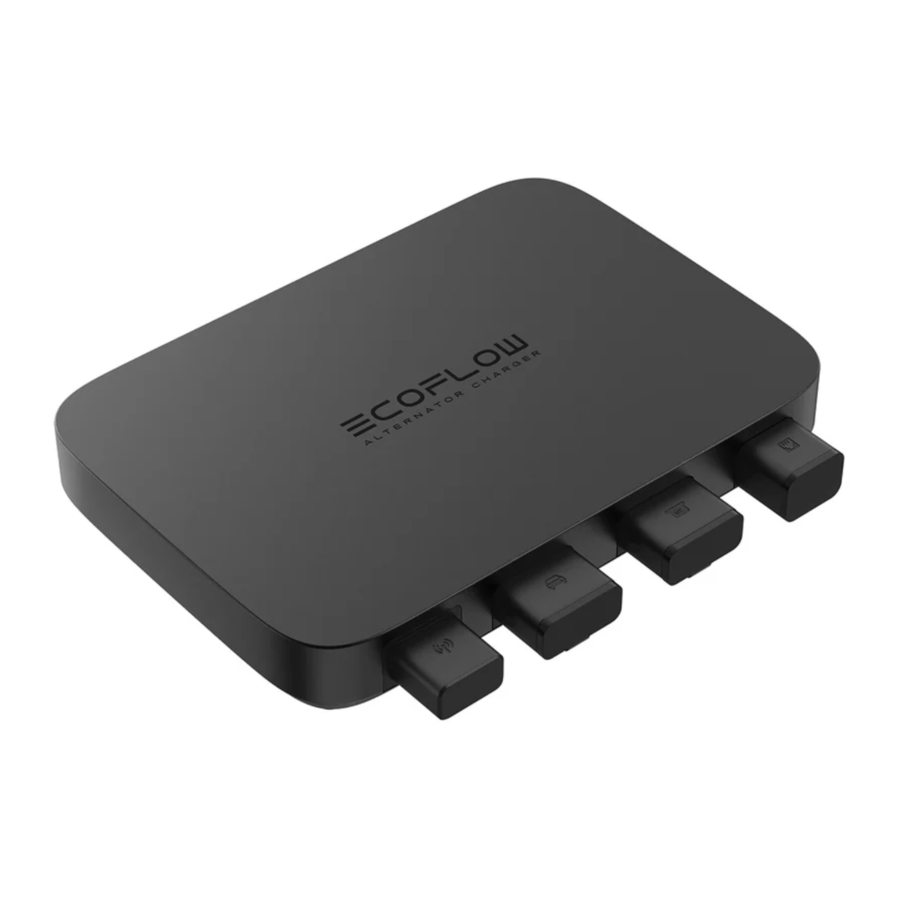

EcoFlow Alternator Charger Handleiding

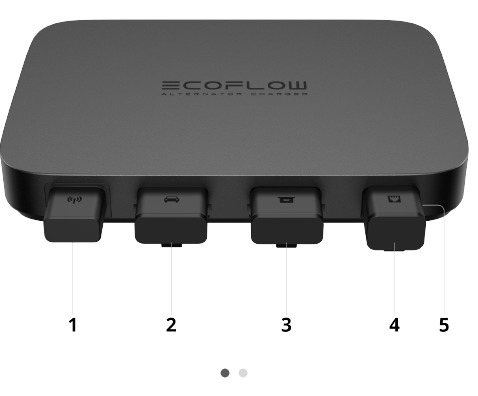

Overzicht

LED-indicatie

Sluit uw oplader aan

• Het wordt aanbevolen dat de bedrading wordt uitgevoerd door een professional. Draag persoonlijke beschermingsmiddelen (inclusief een veiligheidsbril en handschoenen) tijdens de bedrading en installatie.
• Vermijd bij het bedraden gebieden met hoge temperaturen, scherpe randen en gebieden waar wrijving kan ontstaan, en maak de kabels goed vast om kabelbeschadiging of losse verbindingen als gevolg van kabelbeweging te voorkomen.
• Neem tijdens het bedraden altijd de veiligheidsinstructies van de accu in acht.
• Het wordt aanbevolen om de bedrading te voltooien voordat u het voertuig start en de oplader inschakelt.
• Schakel de oplader uit en koppel deze los voordat u de bedrading elke keer wijzigt.

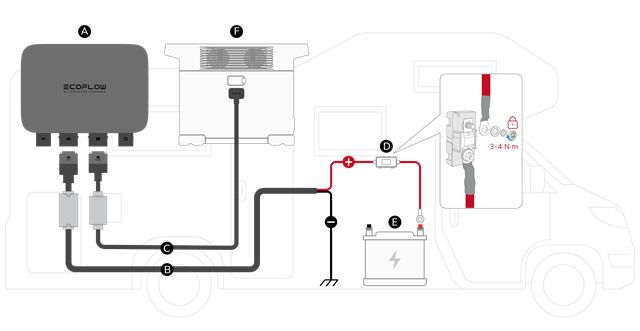

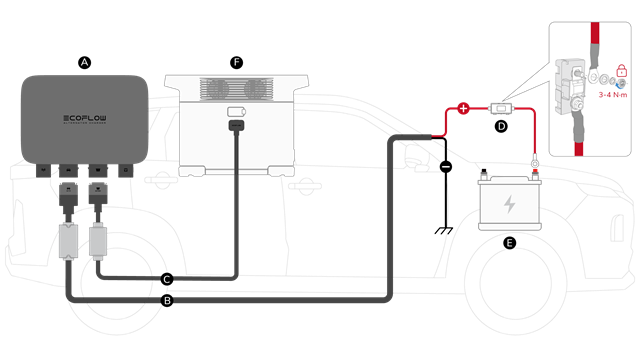

Bedradingsstappen

1. Dynamolader
2. Ingangskabel
3. XT150-uitgangskabel
4. Zekeringkabel
5. Startaccu voertuig of RV-huishoudaccu
6. Draagbaar powerstation of extra accu

1. Sluit de ringklem van de zekeringkabel aan op de positieve (+) pool van de startaccu van het voertuig of de RV-huishoudaccu.
2. Sluit, zoals afgebeeld in de illustratie, het andere uiteinde van de zekeringkabel en de positieve (rode) pool van de ingangskabel aan met een aanhaalmoment van 3 tot 4 N*m. Zorg ervoor dat de ringklem, ringen en moer in de juiste volgorde zitten en pas het vereiste aanhaalmoment toe. Onvoldoende aanhaalmoment leidt tot een losse verbinding en het smelten van de kabel, terwijl een aanhaalmoment hoger dan 6 N*m de zekering zal breken.
3. Aarde de negatieve (zwarte) pool van de ingangskabel op het chassis van het voertuig of rechtstreeks op de negatieve (-) pool van de RV-huishoudaccu als u deze aansluit op een RV.
4. Sluit de ingangskabel aan op de poort voor de voertuigaccu op de oplader.
5. Sluit de uitgangskabel van de poort van het draagbare powerstation van de oplader aan op de poort voor de extra accu van het powerstation of de extra accu.

Zorg ervoor dat de ingangskabel, zekeringkabel en uitgangskabel stevig zijn aangesloten, omdat losse verbindingen het smelten van de kabel kunnen veroorzaken.

Compatibiliteit
Startaccu voertuig of RV-huishoudaccu
Zorg ervoor dat de startaccu van het voertuig of de RV-huishoudaccu onbeschadigd en oplaadbaar is. De nominale spanning van de accu moet 12V of 24V zijn.
Zijn er vereisten voor automodellen?
De algehele spanning van sommige oudere of speciale automodellen is relatief laag en de oplader werkt mogelijk niet als gevolg hiervan. Gebruik in dit geval de EcoFlow-app om de startspanning van de oplader aan te passen.

Draagbaar powerstation of extra accu
De 800W-dynamolader is via de XT150-uitgangskabel aangesloten op de poort voor de extra accu (XT150) van het draagbare EcoFlow-powerstation of de extra accu. Zorg ervoor dat uw draagbare EcoFlow-powerstation of extra accu een poort van dit type heeft.

Milieuvereisten
Om ervoor te zorgen dat de oplader normaal kan werken, moet de locatie waar de oplader is geplaatst of geïnstalleerd aan de volgende vereisten voldoen:

1. Wees in de buurt van het draagbare powerstation of de extra accu, aangezien de uitgangskabel slechts 1 meter lang is en de lengte niet kan worden verlengd.
2. Heeft voldoende aansluitruimte rond de poorten.
3. Wees droog en netjes met een gematigde temperatuur en uit de buurt van warmtebronnen.
4. Wees uit de buurt van brandbare stoffen, omdat de oplader warmte produceert wanneer deze in gebruik is.
5. Wees goed geventileerd en niet bedekt met dekens of iets dat de ventilatie belemmert.
6. Wees uit de buurt van kinderen en huisdieren.

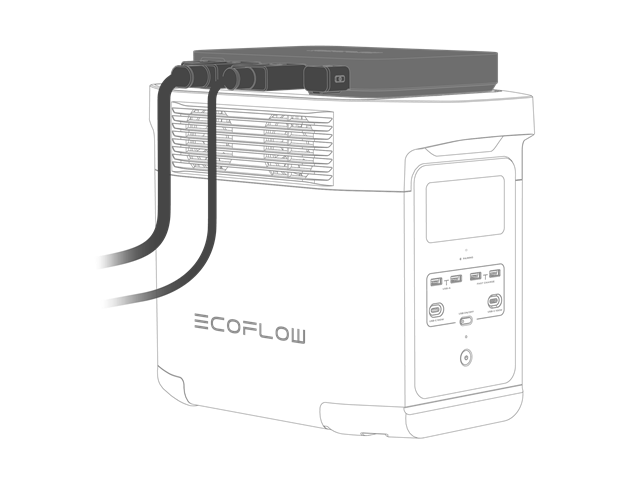

Installeer uw oplader (optioneel)

Voor soepele ritten kunt u de oplader op het powerstation plaatsen. Voor hobbelige ritten wordt aanbevolen om de oplader stevig te installeren.

Monteer het product niet gelijk met het oppervlak om een goede ventilatie te garanderen.

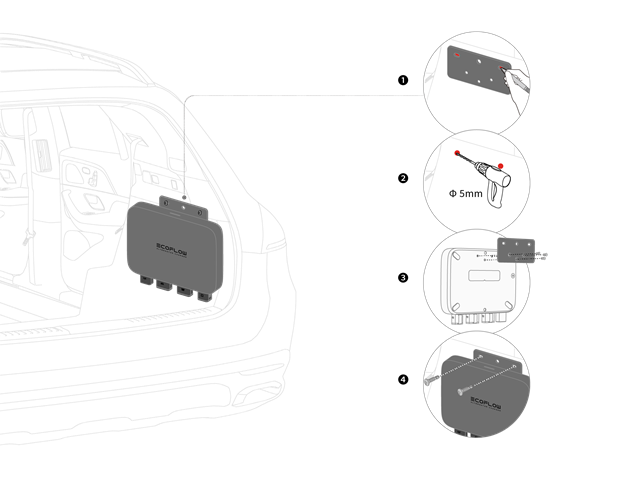

Methode 1
U kunt de meegeleverde zelftappende schroeven gebruiken om de oplader op de carrosserie of het frame van uw voertuig te installeren.

1. Gebruik de installatieplaat om de boorposities te bepalen en markeer deze met een stift.
2. Boor 2 gaten met een diameter van 5 mm.
3. Bevestig de installatieplaat aan de achterkant van de oplader met drie M5-schroeven.
4. Steek de zelftappende schroeven door de installatieplaat in de gaten.

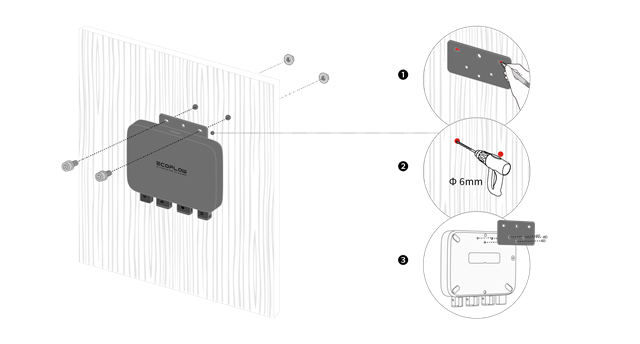

Methode 2
U kunt de meegeleverde M6-bouten en -moeren gebruiken om de oplader op een plank te installeren.

1. Gebruik de installatieplaat om de boorposities te bepalen en markeer deze met een stift.
2. Boor 2 gaten met een diameter van 6 mm.
3. Bevestig de installatieplaat aan de achterkant van de oplader met drie M5-schroeven.
4. Steek de M6-bouten door de installatieplaat in de gaten. Draai vervolgens de M6-moeren vast.

Aan de slag

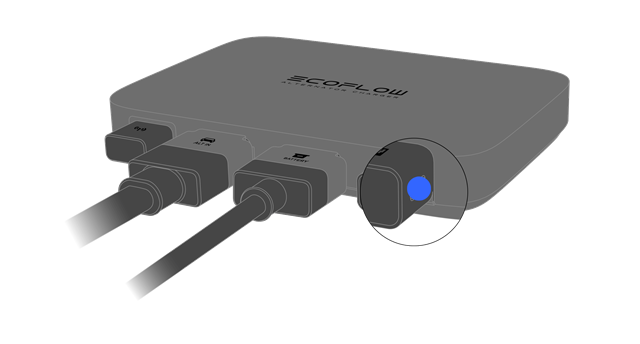

In-/uitschakelen

• Inschakelen: kort één keer indrukken
• Uitschakelen: lang indrukken gedurende 3 seconden

Om ervoor te zorgen dat de oplader normaal werkt, moet u eerst de bedrading voltooien zoals aangegeven, en vervolgens het powerstation of de extra batterij inschakelen voordat u uw voertuig start.
Wanneer u de oplader voor de eerste keer inschakelt, gaat deze naar de Laadmodus. Bij dagelijks gebruik gaat hij, wanneer u hem inschakelt, naar dezelfde modus als waarin hij de laatste keer was uitgeschakeld.
Om ervoor te zorgen dat de oplader normaal werkt, moet u de firmware van uw draagbare powerstation of extra batterij vóór gebruik bijwerken naar de nieuwste versie.

Uw oplader koppelen
EcoFlow biedt een begeleidende app voor apparaatbeheer. Door de oplader via de app aan uw EcoFlow-account te koppelen, kunt u:

1. De status van de oplader controleren
2. De werkmodus wijzigen
3. Het uitgangsvermogen aanpassen
4. De startspanning aanpassen

Koppelingsstappen

1. Download de EcoFlow-app via:https://download.ecoflow.com/app
2. Ga naar de EcoFlow-app en log in op uw EcoFlow-account. Als u geen account heeft, maak er dan eerst een aan.
3. Tik op de knop "Add Device" (Apparaat toevoegen) of het pictogram "+" in de rechterbovenhoek om naar nieuwe EcoFlow-apparaten te zoeken.
4. Schakel Bluetooth op uw telefoon in en koppel het apparaat aan uw EcoFlow-account.
5. Maak verbinding met het internet (optioneel).
   Nadat u de oplader met het internet heeft verbonden, kunt u de oplader op afstand beheren. Als er geen internetverbinding beschikbaar is, kunt u de oplader via Bluetooth beheren.

Kan uw oplader niet via Bluetooth worden gedetecteerd?
Volg de instructies in het gedeelte "Ontkoppelen" om de Bluetooth van de oplader te resetten en probeer het vervolgens opnieuw te koppelen.

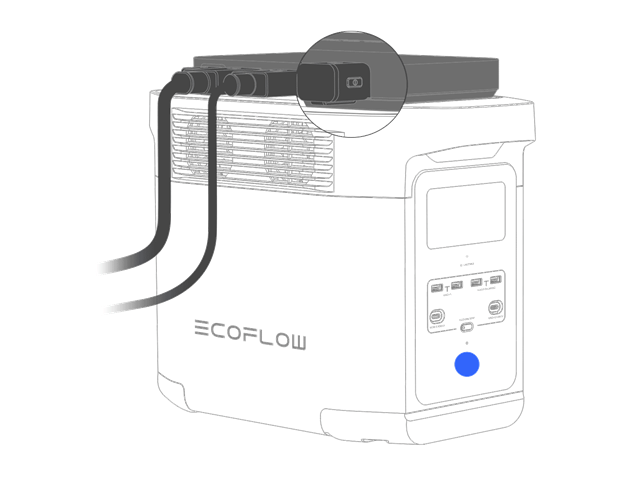

Ontkoppelen
U kunt ontkoppelen via de app of de aan/uit-knop op de oplader. Om via de knop te ontkoppelen, volgt u deze stappen:

1. Schakel het draagbare powerstation of de extra batterij uit.
2. Houd de aan/uit-knop 3 seconden lang ingedrukt om de oplader uit te schakelen.
3. Wacht enkele seconden en houd vervolgens de aan/uit-knop 5 seconden lang ingedrukt. Wanneer de led-indicator continu geel wordt, begint het ontkoppelen. Wanneer de indicator een andere kleur krijgt, is het ontkoppelen voltooid.

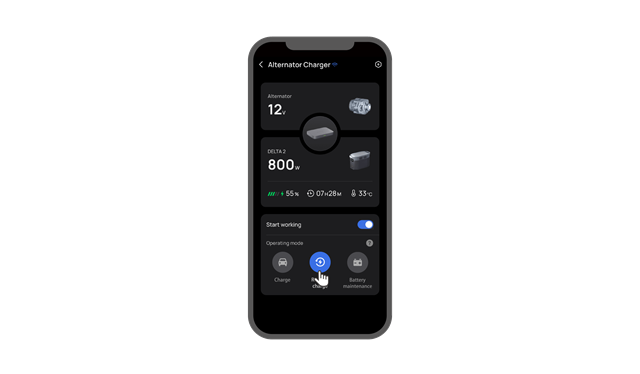

Modus en status wijzigen

U moet naar de apparaatdetailpagina in de app gaan en op een modus-pictogram tikken om de modus te wijzigen.

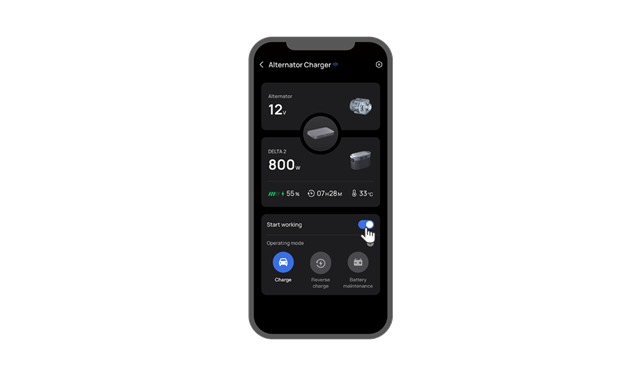

Om te schakelen tussen de werk- of stand-bystatus, tikt u op de schakelknop.

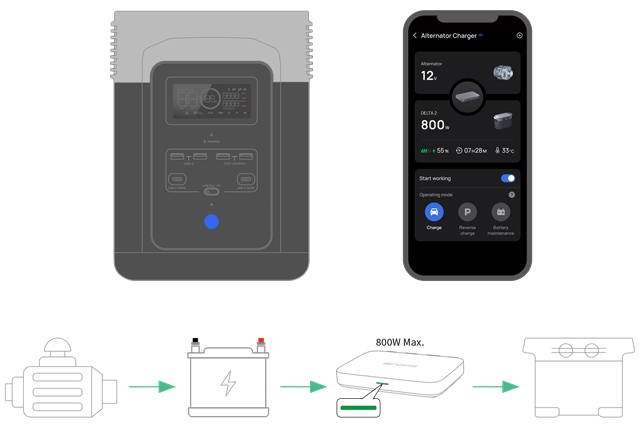

Laadmodus

• Stroomvoorziening: Dynamo → Startaccu van voertuig of huisaccu van RV → Dynamo-oplader → Draagbaar powerstation of extra batterij
• Maximumvermogen: 800 W

Wanneer het draagbare powerstation of de extra batterij is ingeschakeld en uw voertuig in beweging is, kan de oplader het overtollige vermogen van de dynamo gebruiken om het draagbare powerstation of de extra batterij op te laden.
In de Laadmodus wordt het werkelijke uitgangsvermogen beïnvloed door de bewegingstoestand en het model van het voertuig.
Om te voorkomen dat de startaccu van het voertuig of de huisaccu van het RV te veel ontlaadt, meet de oplader in de Laadmodus de spanning van de batterij. Als de gemeten waarde lager is dan de startspanning van de oplader, stopt de oplader met werken.
Als de oplader langer dan 48 uur inactief blijft in de Laadmodus, wordt deze automatisch uitgeschakeld.
Voor uw rijveiligheid wordt het in de Laadmodus afgeraden om de werkmodus te wijzigen als het voertuig in beweging is.

Batterij-onderhoudsmodus

• Stroomvoorziening: Draagbaar powerstation of extra batterij → Dynamo-oplader → Startaccu van voertuig
• Standaard maximumvermogen: 100 W

Nadat u het draagbare powerstation of de extra batterij heeft ingeschakeld, kunt u de oplader gebruiken om uw startaccu gedurende een langere periode op een optimaal niveau opgeladen te houden. Het helpt de levensduur van de batterij te verlengen en zorgt ervoor dat deze klaar is voor gebruik wanneer dat nodig is.

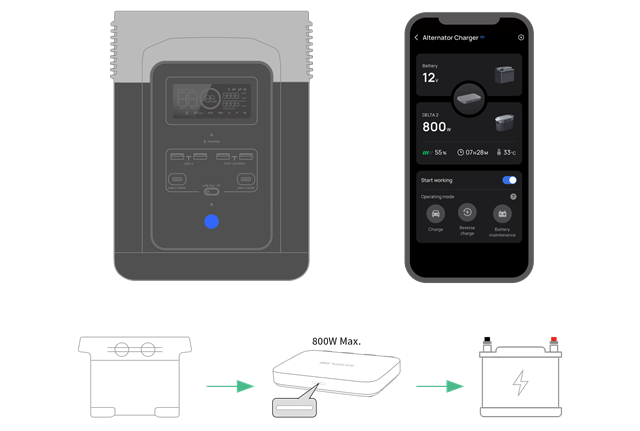

Omgekeerde laadmodus

• Stroomvoorziening: Draagbaar powerstation of extra batterij → Dynamo-oplader → Startaccu van voertuig of huisaccu van RV
• Maximumvermogen: 800 W

Wanneer het draagbare powerstation of de extra batterij is ingeschakeld, laadt de oplader de startaccu van het voertuig of de huisaccu van het RV op met een maximumvermogen van 800 W.

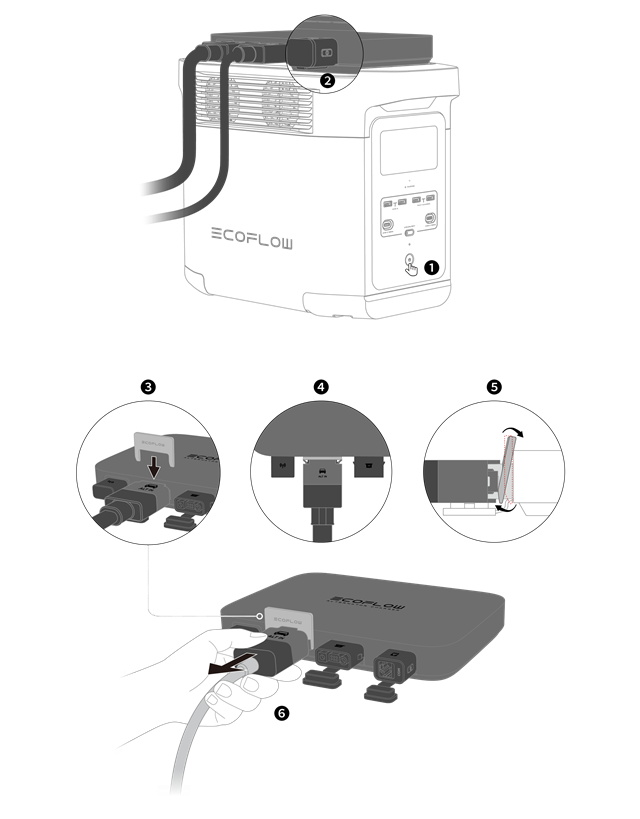

Kabels loskoppelen

Om de ingangskabel of uitgangskabel los te koppelen, volgt u deze stappen:

1. Schakel het draagbare powerstation of de extra batterij uit.
2. Schakel de oplader uit.
3. Gebruik de meegeleverde kabeltrekker om de kabel los te koppelen.

Probleemoplossing

Led-indicator is rood

• Controleer app-interfaces voor foutdetails.

Bedrading is voltooid, maar oplader wordt niet ingeschakeld

• Zorg voor een correcte polariteitsaansluiting tussen de oplader en de startaccu van het voertuig of de huisaccu van het RV.
• Controleer of alle aansluitingen van de kabels stevig zijn aangesloten.
• Controleer of de nominale spanning van de startaccu van het voertuig of de huisaccu van het RV 12 V of 24 V is.
• Controleer of de negatieve aansluiting van de ingangskabel is aangesloten op de negatieve aansluiting van de startaccu. Zo ja, sluit dan de negatieve aansluiting van de ingangskabel aan op het chassis en probeer de oplader opnieuw in te schakelen.

In de Laadmodus werkt de oplader, maar het powerstation of de extra batterij wordt niet opgeladen.

• Upgrade de firmware van uw draagbare powerstation of extra batterij naar de nieuwste versie in de app.
• Controleer of u een laadlimiet voor uw powerstation in de app heeft ingesteld.

Uitgangsvermogen bereikt niet het maximum

• Controleer of u het uitgangsvermogen van de oplader in de app heeft ingesteld.
• De output van de dynamo kan laag zijn. Verhoog de output (bijv. door het gaspedaal in te trappen) en probeer het opnieuw.

In de Laadmodus schommelt het uitgangsvermogen enorm

• De reden hiervoor kan zijn dat er een batterijsensormodule is aangesloten op de negatieve aansluiting van de startaccu. Sluit de negatieve aansluiting van de ingangskabel aan op het chassis en probeer het opnieuw.

Powerstation of extra batterij schakelt uit nadat de oplader in de stand-bystatus is gezet.

• Upgrade de firmware van uw draagbare powerstation of extra batterij naar de nieuwste versie in de app.

De aangesloten WAVE 2-uitbreidingsbatterij wordt niet opgeladen

Zodra een WAVE 2-uitbreidingsbatterij is aangesloten, start de oplader het apparaatherkenningsproces. Wacht ongeveer 1 minuut. Wanneer de herkenning is voltooid, begint het opladen.
Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Onderhoud

1. Inspecteer de kabels elke maand en zorg ervoor dat de aansluitingen vastzitten. Let op scheuren, slijtage en corrosie op de kabels. Als u dit opmerkt, stop dan onmiddellijk met het gebruik van de kabels en volg de instructies in het gedeelte "Kabelvervanging".
2. Gebruik een droge, zachte en schone doek of papieren handdoek om de oplader schoon te maken.

Kabelvervanging

Voor voortdurende bescherming tegen brand- of elektrische schokken, alleen vervangen door hetzelfde type en dezelfde waarde van de zekering.

1. Om de uitgangskabel te vervangen, koopt u nieuwe kabels via de officiële verkoopkanalen van EcoFlow.
2. Om de ingangskabel, zekeringkabel of zekering te vervangen, raadpleegt u de officiële klantenservice van EcoFlow voor aankoopsuggesties en vraagt u een professional om vervanging.

   Ingangskabel	Zekeringkabel	Zekering
   Afmeting: 6 AWG	Afmeting: 6 AWG	Nominale stroom: 125 A

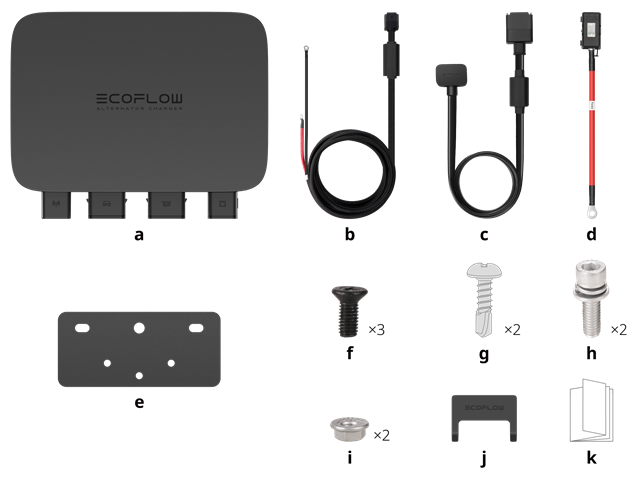

Wat zit er in de doos

1. EcoFlow Alternator Charger

Kabels

2. Ingangskabel (5 m)
3. XT150-uitgangskabel (1 m)
4. Zekeringkabel

Installatiekits

5. Installatieplaat
6. M5-schroef ×3
7. ST5.5-schroef ×2
8. M6-bout×2
9. M6-moer ×2

Overige

10. Kabeltrekker
11. Snelstartgids & veiligheidsinstructies & garantiekaart

Specificaties

Model	EF-FC-301-1
Nettogewicht	Ongeveer 2,3 kg
Afmetingen (B × D × H)	242×194×35 mm (9,5×7,6×1,4 inch)
Wi-Fi	Frequentie: 2412MHz-2472MHz Maximaal uitgangsvermogen: 18,22dBm
Bluetooth	Frequentie: 2402MHz-2480MHz Maximaal uitgangsvermogen: 7,89dBm
Laadmodus	Ingang: 12V/24V⎓(11V-31V⎓), 76A Max. Uitgang: 40V-60V⎓, 800W Max.
Batterij-onderhoudsmodus	Ingang: 40V-60V⎓, 3A Max. Uitgang: 13,8V/27,6V⎓, 100W Max.
Omgekeerde laadmodus	Ingang: 40V-60V, 21A Max. Uitgang: 13,8V/27,6V⎓, 800W Max.
Nominale stroom van zekering	125A
Type beveiliging	Bescherming tegen omgekeerde polariteit/Bescherming tegen overstroom/Bescherming tegen kortsluiting/Bescherming tegen overspanning en onderspanning (Voorzien van integrale bescherming tegen overbelasting)
Bedrijfstemperatuur	–20℃ tot 60℃(–4℉ tot 140℉)
Opslagtemperatuur	–30℃ tot 70℃(–22℉ tot 158℉)
Bedrijfsvochtigheid	≤95%
Opslagvochtigheid	≤95%

Veiligheidsinstructies

Bedrading en installatie

1. 1. Het wordt aanbevolen de bedrading door een professional te laten uitvoeren.
2. Draag persoonlijke beschermingsmiddelen (inclusief veiligheidsbril en handschoenen) tijdens het bedraden en installeren.
3. Het wordt aanbevolen de bedrading te voltooien voordat u het voertuig start en de oplader inschakelt.
4. Sluit de zekeringkabel en de positieve pool van de ingangskabel aan met een aanhaalmoment van 3 tot 4 N*m. Onvoldoende aanhaalmoment leidt tot een losse verbinding en het smelten van de kabel. Een aanhaalmoment hoger dan 6 N*m zal de zekering breken.
5. Volg deze stappen bij het aansluiten van de ingangskabel:
   • Sluit de ringaansluiting van de zekeringkabel aan op de positieve pool van de startaccu van het voertuig of de huisaccu van de camper.
   • Sluit het andere uiteinde van de zekeringkabel aan op de positieve pool van de ingangskabel.
   • Aard de negatieve pool van de ingangskabel op het chassis van het voertuig of rechtstreeks op de negatieve pool van de huisaccu van de camper (als u deze aansluit op een camper).
   • Sluit de ingangskabel aan op de voertuigaccupoort op de oplader.
6. Zorg ervoor dat de ingangskabel, de zekeringkabel en de uitgangskabel stevig zijn aangesloten, omdat losse verbindingen het smelten van de kabel kunnen veroorzaken.
7. Vermijd het omkeren van de polariteit van de positieve en negatieve aansluitingen bij het aansluiten van de ingangskabel en de zekeringkabel op de startaccu van het voertuig of de huisaccu van de camper.
8. Vermijd bij het bedraden gebieden met hoge temperaturen, scherpe voorwerpen en gebieden die gevoelig zijn voor wrijving, en maak de kabels goed vast om kabelbeschadiging of losse verbindingen door kabelbewegingen te voorkomen.
9. Raadpleeg de specificaties van de startaccu van het voertuig of de huisaccu van de camper en zorg ervoor dat de nominale spanning 12 V of 24 V is. Neem altijd de veiligheidsinstructies van de accu in acht tijdens gebruik.
10. Gebruik de oplader niet met beschadigde of niet-oplaadbare accu's.
11. Schakel de oplader uit en koppel deze los voordat u de bedrading elke keer wijzigt.
12. Zorg ervoor dat de schroeven tijdens de installatie met het opgegeven aanhaalmoment worden vastgedraaid (M5: 3 N*m; ST5.5: 4 N*m; M6: 9 N*m).
13.
    Om het risico op brand te verminderen, gebruikt u alleen accupacks die het accubeheersysteem en alle noodzakelijke bescherming voor de in het pack geïntegreerde accu bevatten.
14. Monteer het product niet verzonken om een goede ventilatie te garanderen.

Milieuvereisten

1. Installeer en gebruik de oplader in een droge en nette omgeving met een gematigde temperatuur.
2. Houd de oplader uit de buurt van warmtebronnen en natte omgevingen.
3. Houd de oplader uit de buurt van ontvlambare stoffen, aangezien de oplader warmte produceert wanneer deze in gebruik is.
4. Gebruik de oplader in een ruimte met goede ventilatie en let erop dat u de oplader niet afdekt met dekens of iets anders dat de ventilatie belemmert.
5. Maak de oplader niet nat en dompel hem niet onder in water of andere vloeistoffen.
6. Houd kinderen en huisdieren uit de buurt van de oplader.

Dagelijks gebruik

1. Schakel de oplader uit voordat u kabels aansluit of loskoppelt.
2. Inspecteer de kabels elke maand en zorg ervoor dat de aansluitingen stevig vastzitten. Let op scheuren, slijtage en corrosie op de kabels. Als u een van deze zaken opmerkt, stop dan onmiddellijk met het gebruik van de kabels en volg de instructies in het gedeelte "Kabelvervanging".
3. Vermijd langdurig contact met de oplader wanneer deze in gebruik is.
4. Gebruik een droge, zachte en schone doek of papieren handdoeken om de oplader schoon te maken.
5. Neem contact op met de officiële klantenservice van EcoFlow als de oplader moet worden gerepareerd.
6. Demonteer de oplader niet zelf. Anders kan de oplader beschadigd raken en vervalt de garantie.

In geval van nood

1. Neem in geval van nood voorzorgsmaatregelen tegen elektrische schokken (draag bijvoorbeeld isolerende handschoenen) voordat u de oplader aanraakt.
2. Als de oplader nat wordt, stop dan onmiddellijk met het gebruik ervan en onthoud u van verdere bediening of inschakeling. Plaats de oplader in een veilige, waterdichte en goed geventileerde ruimte en neem vervolgens contact op met de officiële klantenservice van EcoFlow voor hulp.
3. Als de oplader in het water valt, plaats hem dan in een veilige, waterdichte en goed geventileerde ruimte en houd hem uit de buurt van contact totdat hij volledig droog is. De gedroogde oplader mag niet opnieuw worden gebruikt en moet op de juiste manier worden afgevoerd in overeenstemming met de lokale wet- en regelgeving.
4. Als de oplader vlam vat, raden we u aan de brandblussers in de volgende volgorde te gebruiken: water of waternevel, zand, blusdeken, droog poeder en ten slotte een koolstofdioxidebrandblusser.
5. Als de oplader omvalt en ernstig beschadigd is, draag dan isolerende handschoenen om hem uit te schakelen en plaats de oplader vervolgens in een open ruimte, ver van ontvlambare materialen en mensen, en voer hem af in overeenstemming met de lokale wet- en regelgeving.
