EcoFlow Alternator Handleiding

Overzicht

Ledindicatie

Uw apparaat bedraden

• Het wordt aanbevolen de bedrading door een professional te laten uitvoeren.
• Draag persoonlijke beschermingsmiddelen (waaronder een veiligheidsbril en handschoenen) tijdens de bedrading en installatie.
• Vermijd bij het bedraden gebieden met hoge temperaturen, scherpe randen en wrijving, en bevestig de kabels stevig om slijtage van de kabel of losse verbindingen door kabelbewegingen te voorkomen.

• Neem tijdens het bedraden altijd de veiligheidsinstructies van de accu in acht.
• Het wordt aanbevolen de bedrading te voltooien voordat u het voertuig start en de lader inschakelt.
• Schakel de lader uit en ontkoppel deze voordat u de bedrading elke keer wijzigt.

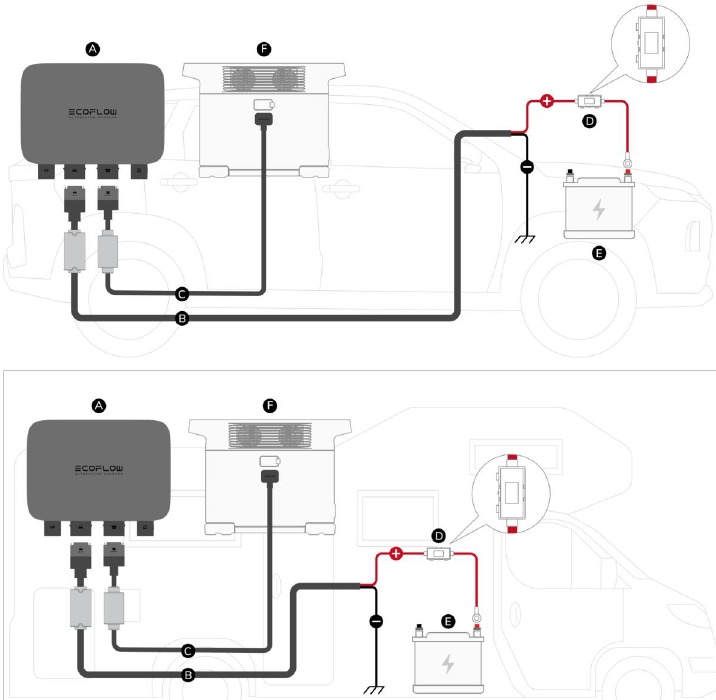

Bedradingsstappen

1. Sluit de ringklem van de zekeringkabel aan op de positieve (+) pool van de startaccu van het voertuig of de huisaccu van de camper.
2. Sluit het andere uiteinde van de zekeringkabel en de positieve (rode) pool van de ingangskabel aan met een draaimoment van 3 tot 4 N*m. Onvoldoende draaimoment leidt tot een losse verbinding en het smelten van de kabel. Een draaimoment hoger dan 6 N*m breekt de zekering.
3. Aard de negatieve (zwarte) pool van de ingangskabel op het chassis van het voertuig of rechtstreeks op de negatieve (-) pool van de huisaccu van de camper als u deze op een camper aansluit.
4. Sluit de ingangskabel aan op de poort voertuigaccu van de lader.
5. Sluit de uitgangskabel van de poort draagbaar Power Station van de lader aan op de poort extra accu van het Power Station of de extra accu.

Zorg ervoor dat de ingangskabel, de zekeringkabel en de uitgangskabel stevig zijn aangesloten, omdat losse verbindingen het smelten van de kabel kunnen veroorzaken.

Compatibiliteit

Startaccu van het voertuig of huisaccu van de camper
Zorg ervoor dat de startaccu van het voertuig of de huisaccu van de camper onbeschadigd en oplaadbaar is.
De nominale spanning van de accu moet 12 V of 24 V zijn.

Zijn er vereisten voor automodellen?
De totale spanning van sommige oudere of speciale automodellen is relatief laag en de lader werkt mogelijk niet als gevolg hiervan. Gebruik in dit geval de EcoFlow-app om de startspanning van de lader aan te passen. Draagbaar Power Station of extra accu

De 800W-alternatorlader is via de XT150-uitgangskabel aangesloten op de poort extra accu (XT150) van het draagbare EcoFlow Power Station of de extra accu. Zorg ervoor dat uw draagbare EcoFlow Power Station of extra accu een poort van dit type heeft.

Milieuvereisten
Om ervoor te zorgen dat de lader normaal kan werken, moet de locatie waar de lader wordt geplaatst of geïnstalleerd aan de volgende vereisten voldoen:

1. In de buurt van het draagbare Power Station of de extra accu zijn, aangezien de uitgangskabel slechts 1 m lang is en de lengte ervan niet kan worden verlengd.
2. Voldoende aansluitruimte rond de poorten hebben.
3. Droog en netjes zijn, met een gematigde temperatuur en uit de buurt van warmtebronnen.
4. Verwijderd zijn van ontvlambare stoffen, aangezien de lader warmte produceert tijdens gebruik.
5. Goed geventileerd zijn en niet bedekt zijn met dekens of iets anders dat de ventilatie belemmert.
6. Verwijderd zijn van kinderen en huisdieren.

Uw apparaat installeren

(Optioneel)

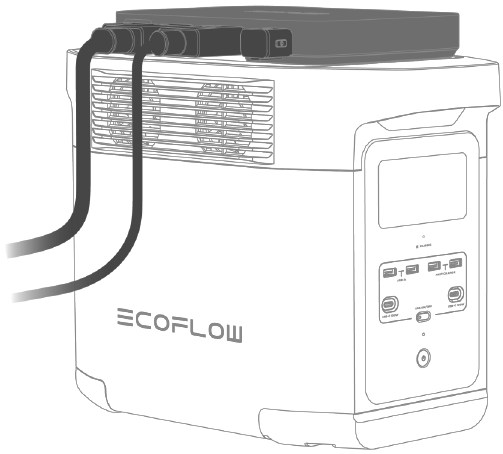

Voor soepele ritten kunt u de lader op het Power Station plaatsen. Voor hobbelige ritten wordt aanbevolen de lader veilig te installeren.

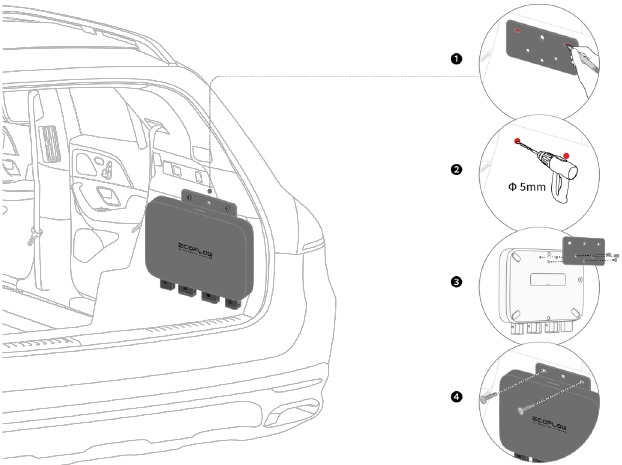

Methode 1
U kunt de meegeleverde zelftappende schroeven gebruiken om de lader op de carrosserie of het frame van uw voertuig te installeren

Stappen

1. Gebruik de installatieplaat om de boorposities te bepalen en markeer ze met een markeerstift.
2. Boor 2 gaten met een diameter van 5 mm.
3. Bevestig de installatieplaat met drie M5-schroeven aan de achterkant van de lader.
4. Steek de zelftappende schroeven door de installatieplaat in de gaten.

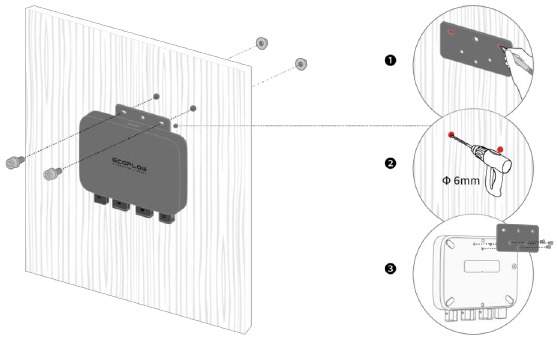

Methode 2
U kunt de meegeleverde M6-bouten en -moeren gebruiken om de lader op een plank te installeren.

Stappen

1. Gebruik de installatieplaat om de boorposities te bepalen en markeer ze met een markeerstift.
2. Boor 2 gaten met een diameter van 6 mm.
3. Bevestig de installatieplaat met drie M5-schroeven aan de achterkant van de lader.
4. Steek de M6-bouten door de installatieplaat in de gaten. Draai vervolgens de M6-moeren vast.

Aan de slag

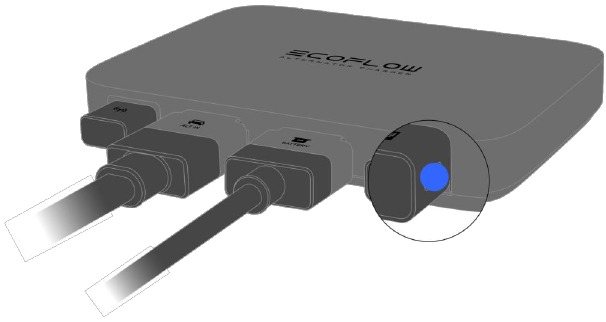

In-/uitschakelen

• Inschakelen: één keer kort indrukken
• Uitschakelen: 3 seconden lang indrukken

Om ervoor te zorgen dat de lader normaal werkt, voltooit u eerst de bedrading zoals aangegeven en schakelt u vervolgens het Power Station of de extra accu in voordat u uw voertuig start.

Wanneer u de lader voor de eerste keer inschakelt, gaat deze naar de laadmodus. Bij dagelijks gebruik gaat de lader, wanneer u deze inschakelt, naar dezelfde modus als toen hij de vorige keer werd uitgeschakeld. Om ervoor te zorgen dat de lader normaal werkt, moet u de firmware van uw draagbare Power Station of extra accu vóór gebruik upgraden naar de nieuwste versie.

Uw unit koppelen

EcoFlow biedt een bijbehorende app voor apparaatbeheer. Door de lader via de app aan uw EcoFlow-account te koppelen, kunt u:

1. De status van de lader controleren
2. De bedrijfsmodus wijzigen
3. Het uitgangsvermogen aanpassen
4. De startspanning aanpassen

Koppelingsstappen

1. Download de EcoFlow-app op: https://download.ecoflow.com/app
2. Ga naar de EcoFlow-app en log in op uw EcoFlow-account. Als u geen account hebt, maak er dan eerst een aan.
3. Tik op de knop "Add Device" (Apparaat toevoegen) of het pictogram "+" in de rechterbovenhoek om naar nieuwe EcoFlow-apparaten te zoeken.
4. Schakel Bluetooth op uw telefoon in en koppel het apparaat aan uw EcoFlow-account.
5. Maak verbinding met internet (optioneel).

Nadat u de lader met internet hebt verbonden, kunt u de lader van afstand beheren. Als er geen internetverbinding beschikbaar is, kunt u de lader via Bluetooth beheren.

Kan uw unit niet via Bluetooth ontdekken

Volg de instructies in de sectie "Ontkoppelen" om de Bluetooth van de lader te resetten en probeer het vervolgens opnieuw te koppelen.

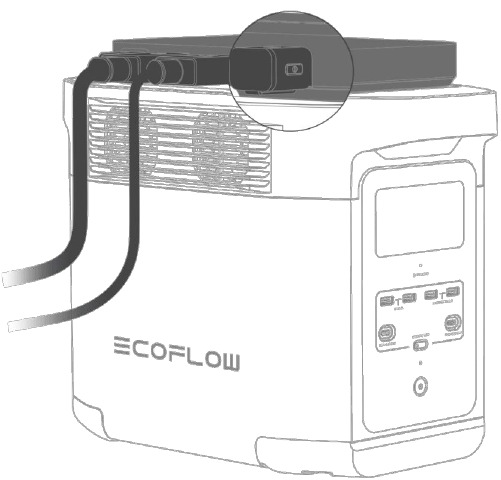

Ontkoppelen

U kunt ontkoppelen via de app of de aan/uit-knop op de lader. Om te ontkoppelen via de knop, volgt u deze stappen:

1. Schakel het draagbare Power Station of de extra accu uit.
2. Houd de aan/uit-knop 3 seconden lang ingedrukt om de lader uit te schakelen.
3. Wacht enkele seconden en houd vervolgens de aan/uit-knop 5 seconden lang ingedrukt. Wanneer de ledindicator continu geel wordt, begint het ontkoppelen. Wanneer de indicator een andere kleur krijgt, is het ontkoppelen voltooid.

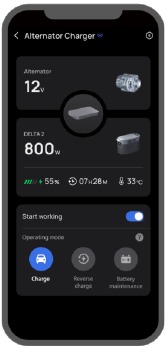

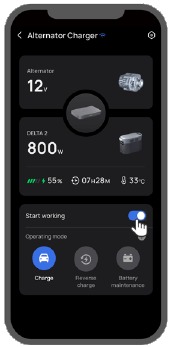

Modus en status wijzigen

U moet naar de apparaatdetailpagina in de app gaan en op een modusicoon tikken om de modus te wijzigen.

Om te schakelen tussen de werk- of stand-bystatus, tikt u op de schakelknop.

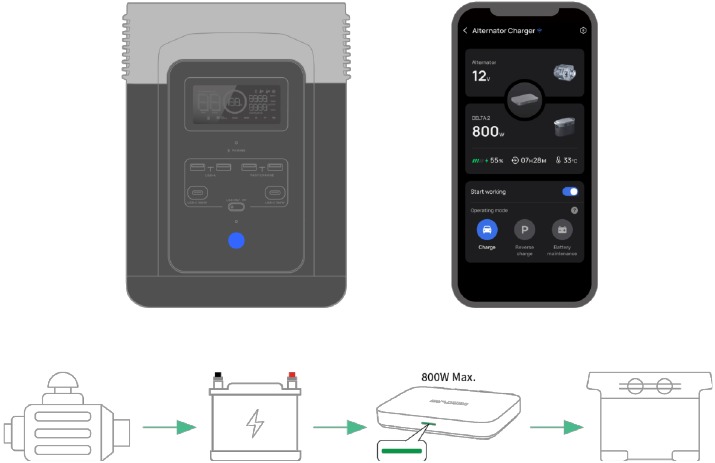

Oplaadmodus

• Power Flow: Dynamo → Startaccu van het voertuig of RV-huisaccu → Dynamo-oplader → Draagbaar Power Station of Extra accu
• Maximum Power: 800W

Met het draagbare Power Station of de extra accu ingeschakeld, kan de oplader de overbodige energie van de dynamo gebruiken om het draagbare Power Station of de extra accu op te laden wanneer uw voertuig in beweging is.
In de oplaadmodus wordt het werkelijke uitgangsvermogen beïnvloed door de bewegingsstatus en het model van het voertuig.
Om te voorkomen dat de startaccu van het voertuig of de RV-huisaccu te veel ontlaadt, meet de oplader in de oplaadmodus de spanning van de accu. Als de gemeten waarde lager is dan de startspanning van de oplader, stopt de oplader met werken.
Als de oplader in de oplaadmodus langer dan 48 uur inactief blijft, wordt deze automatisch uitgeschakeld.
Voor uw rijveiligheid wordt het in de oplaadmodus afgeraden om de bedrijfsmodus te wijzigen als het voertuig in beweging is.

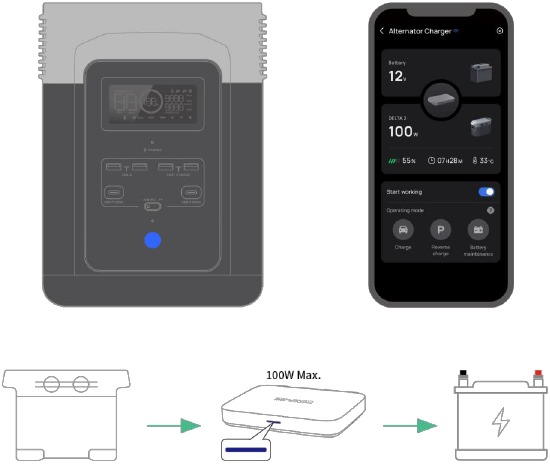

Accu-onderhoudsmodus

• Power Flow: Draagbaar Power Station of Extra accu → Dynamo-oplader → Startaccu van het voertuig
• Default Maximum Power: 100W

Nadat u het draagbare Power Station of de extra accu hebt ingeschakeld, kunt u de oplader gebruiken om uw startaccu gedurende een langere periode op een optimaal niveau opgeladen te houden. Het helpt de levensduur van de accu te verlengen en zorgt ervoor dat deze klaar is voor gebruik wanneer dat nodig is.

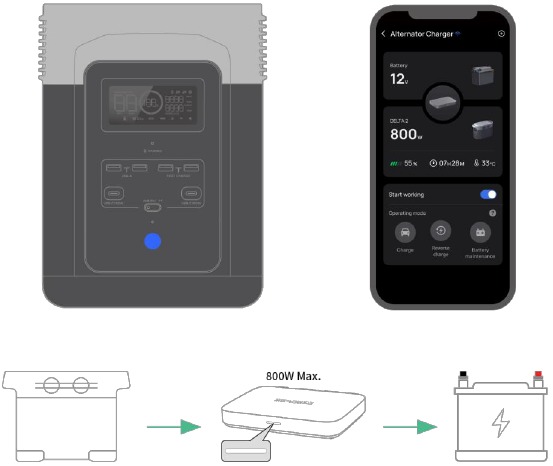

Omgekeerde oplaadmodus

• Power Flow: Draagbaar Power Station of Extra accu → Dynamo-oplader → Startaccu van het voertuig of RV-huisaccu
• Maximum Power: 800W

Met het draagbare Power Station of de extra accu ingeschakeld, laadt de oplader de startaccu van het voertuig of de RV-huisaccu op met een maximaal vermogen van 800W.

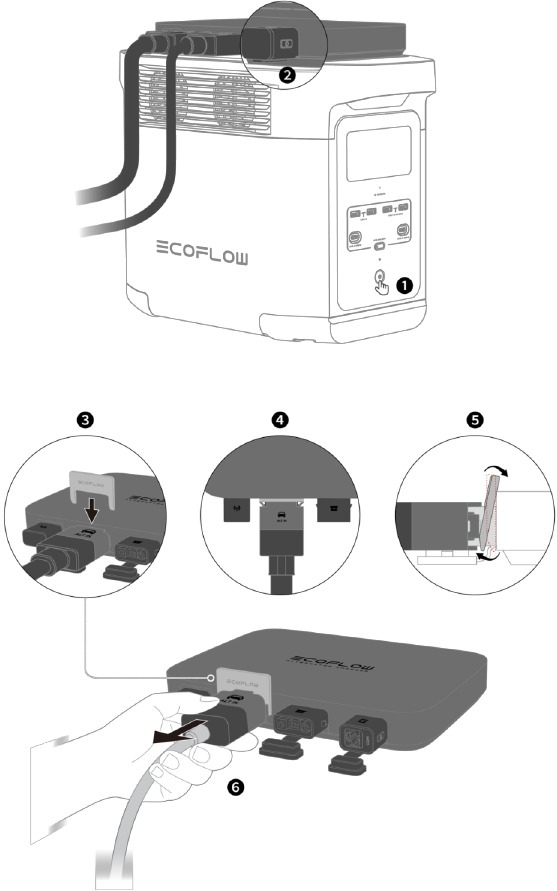

Kabels loskoppelen

Om de ingangskabel of uitgangskabel los te koppelen, volgt u deze stappen:

1. Schakel het draagbare Power Station of de extra accu uit.
2. Schakel de oplader uit.
3. Gebruik de meegeleverde kabeltrekker om de kabel los te koppelen.

Probleemoplossing

LED-indicator is rood

• Controleer de app-interfaces voor foutdetails.

De bedrading is voltooid, maar het apparaat wordt niet ingeschakeld

• Zorg voor een correcte polariteitsaansluiting tussen de oplader en de startaccu van het voertuig of de RV-huisaccu.
• Controleer of alle aansluitingen van de kabels stevig zijn aangesloten.
• Controleer of de nominale spanning van de startaccu van het voertuig of de RV-huisaccu 12V of 24V is.
• Controleer of de negatieve aansluiting van de ingangskabel is aangesloten op de negatieve aansluiting van de startaccu. Zo ja, sluit dan de negatieve aansluiting van de ingangskabel aan op het chassis en probeer de oplader opnieuw in te schakelen.

In de oplaadmodus werkt de oplader, maar het Power Station of de extra accu laadt niet op

• Upgrade de firmware van uw draagbare Power Station of extra accu naar de nieuwste versie in de app.
• Controleer of u een oplaadlimiet voor uw Power Station in de app hebt ingesteld.

Het uitgangsvermogen bereikt niet het maximum

• Controleer of u het uitgangsvermogen van de oplader in de app hebt ingesteld.
• De output van de dynamo kan laag zijn. Verhoog de output (bijv. door het gaspedaal in te trappen) en probeer het opnieuw.

In de oplaadmodus fluctueert het uitgangsvermogen enorm

• De reden kan zijn dat een accusensormodule is aangesloten op de negatieve aansluiting van de startaccu. Sluit de negatieve aansluiting van de ingangskabel aan op het chassis en probeer het opnieuw.

Het Power Station of de extra accu schakelt uit nadat de oplader in de stand-bystatus is gezet.

• Upgrade de firmware van uw draagbare Power Station of extra accu naar de nieuwste versie in de app.

De aangesloten WAVE 2-extra accu laadt niet op

Zodra een WAVE 2-extra accu is aangesloten, start de oplader het apparaatherkenningsproces.
Wacht ongeveer 1 minuut. Wanneer de herkenning is voltooid, begint het opladen.

Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Onderhoud

1. Inspecteer de kabels elke maand en zorg ervoor dat de aansluitingen goed vastzitten. Let op scheuren, slijtage en corrosie op de kabels. Als u iets hiervan opmerkt, stop dan onmiddellijk met het gebruik van de kabels en volg de instructies in het gedeelte "Kabel vervangen".
2. Gebruik een droge, zachte en schone doek of papieren handdoeken om de oplader schoon te maken.

Kabel vervangen

Voor blijvende bescherming tegen brand- of elektrische schokken, uitsluitend vervangen door hetzelfde type en dezelfde classificatie van de zekering.

1. Om de uitgangskabel te vervangen, koopt u nieuwe kabels via de officiële verkoopkanalen van EcoFlow.
2. Om de ingangskabel, zekeringkabel of zekering te vervangen, raadpleegt u de officiële klantenservice van EcoFlow voor aankoopsuggesties en vraagt u een professional om vervanging.

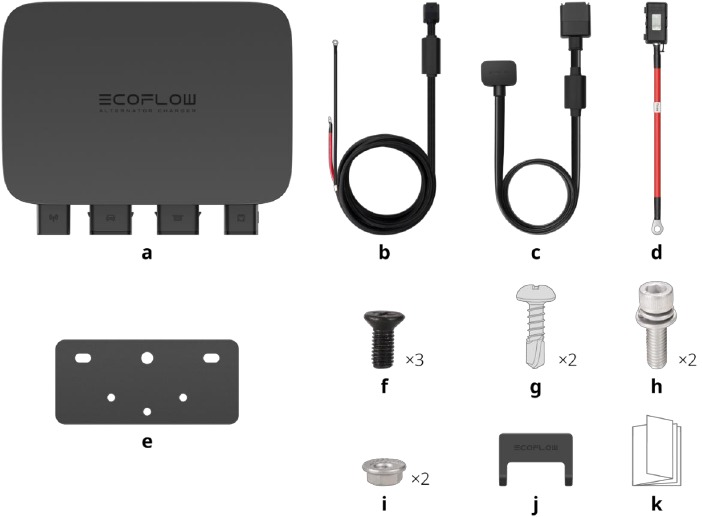

Wat zit er in de doos

1. EcoFlow dynamo-oplader

Kabels

2. Ingangskabel (5 m)
3. XT150-uitgangskabel (1 m)
4. Zekeringkabel

Installatiekits

5. Installatiebord
6. M5-schroef ×3
7. ST5.5-schroef ×2
8. M6-bout×2
9. M6-moer ×2

Overige

10. Kabeltrekker
11. Snelstartgids & Veiligheidsinstructies & Garantiekaart

Specificaties

Veiligheidsinstructies

Bedrading en installatie

1. Het wordt aanbevolen de bedrading door een professional te laten uitvoeren.
2. Draag persoonlijke beschermingsmiddelen (waaronder een veiligheidsbril en handschoenen) tijdens het bedraden en installeren.
3. Het wordt aanbevolen de bedrading te voltooien voordat u het voertuig start en de oplader inschakelt.
4. Sluit de zekeringkabel en de positieve klem van de ingangskabel aan met een aanhaalmoment van 3 tot 4 N*m. Onvoldoende aanhaalmoment leidt tot een losse verbinding en het smelten van de kabel. Een aanhaalmoment hoger dan 6 N*m breekt de zekering.
5. Volg deze stappen bij het aansluiten van de ingangskabel:
   • Sluit de ringklem van de zekeringkabel aan op de positieve klem van de startaccu van het voertuig of de huisaccu van de camper.
   • Sluit het andere uiteinde van de zekeringkabel aan op de positieve klem van de ingangskabel.
   • Aard de negatieve klem van de ingangskabel op het chassis van het voertuig of rechtstreeks op de negatieve klem van de huisaccu van de camper (als u deze aansluit op een camper).
   • Sluit de ingangskabel aan op de voertuigaccupoort van de oplader.
6. Zorg ervoor dat de ingangskabel, de zekeringkabel en de uitgangskabel stevig zijn aangesloten, omdat losse verbindingen het smelten van de kabel kunnen veroorzaken.
7. Vermijd het omkeren van de polariteit van de positieve en negatieve aansluitingen bij het aansluiten van de ingangskabel en de zekeringkabel op de startaccu van het voertuig of de huisaccu van de camper.
8. Vermijd bij het bedraden gebieden met hoge temperaturen, scherpe oppervlakken en oppervlakken die gevoelig zijn voor wrijving, en maak de kabels stevig vast om kabelbeschadiging of losse verbindingen als gevolg van kabelbewegingen te voorkomen.
9. Raadpleeg de specificaties van de startaccu van het voertuig of de huisaccu van de camper en zorg ervoor dat de nominale spanning 12 V of 24 V is. Neem altijd de veiligheidsinstructies van de accu in acht tijdens gebruik.
10. Gebruik de oplader niet met beschadigde of niet-oplaadbare accu's.
11. Schakel de oplader uit en ontkoppel deze voordat u de bedrading elke keer wijzigt.
12. Zorg ervoor dat de schroeven tijdens de installatie met het gespecificeerde aanhaalmoment worden vastgedraaid (M5: 3 N*m; ST5.5: 4 N*m; M6: 9 N*m).
13.
    Gebruik, om het risico op brand te verminderen, alleen accupacks die het accubeheersysteem en alle noodzakelijke bescherming voor het accupack bevatten die integraal deel uitmaken van het pack.

Milieuvereisten

1. Installeer en gebruik de oplader in een droge en nette omgeving met een gematigde temperatuur.
2. Houd de oplader uit de buurt van warmtebronnen en vochtige omgevingen.
3. Houd de oplader uit de buurt van ontvlambare stoffen, aangezien de oplader warmte produceert wanneer deze in gebruik is.
4. Gebruik de oplader in een ruimte met goede ventilatie en let erop dat u de oplader niet afdekt met dekens of iets anders dat de ventilatie belemmert.
5. Maak de oplader niet nat en dompel hem niet onder in water of andere vloeistoffen.
6. Houd kinderen en huisdieren uit de buurt van de oplader.

Dagelijks gebruik

1. Schakel de oplader uit voordat u kabels aansluit of loskoppelt.
2. Inspecteer de kabels elke maand en zorg ervoor dat de klemmen vastzitten. Let op scheuren, slijtage en corrosie op de kabels. Als u dit opmerkt, stop dan onmiddellijk met het gebruik van de kabels en volg de instructies in het gedeelte "Kabelvervanging".
3. Vermijd langdurig contact met de oplader wanneer deze in gebruik is.
4. Gebruik een droge, zachte en schone doek of papieren handdoeken om de oplader schoon te maken.
5. Neem contact op met de officiële klantenservice van EcoFlow als de oplader moet worden gerepareerd.
6. Demonteer de oplader niet zelf. Anders kan de oplader beschadigd raken en vervalt de garantie.

In geval van nood

1. Neem in geval van nood voorzorgsmaatregelen tegen elektrische schokken (draag bijvoorbeeld isolerende handschoenen) voordat u de oplader aanraakt.
2. Als de oplader nat wordt, stop dan onmiddellijk met het gebruik ervan en gebruik hem niet verder en schakel hem niet in. Plaats de oplader in een veilige, waterdichte en goed geventileerde ruimte en neem contact op met de officiële klantenservice van EcoFlow voor hulp.
3. Als de oplader in het water valt, plaats hem dan in een veilige, waterdichte en goed geventileerde ruimte en houd hem uit de buurt van contact totdat hij volledig droog is. De gedroogde oplader mag niet opnieuw worden gebruikt en moet op de juiste manier worden afgevoerd volgens de lokale wet- en regelgeving.
4. Als de oplader vlam vat, raden we u aan de brandblussers in de volgende volgorde te gebruiken: water of watermist, zand, blusdeken, droog poeder en ten slotte een koolstofdioxidebrandblusser.
5. Als de oplader omvalt en ernstig beschadigd is, draag dan isolerende handschoenen om hem uit te schakelen en plaats de oplader vervolgens in een open ruimte, ver van ontvlambare materialen en mensen, en voer hem af volgens de lokale wet- en regelgeving.
