Siamp OPTIMA 50 handleiding

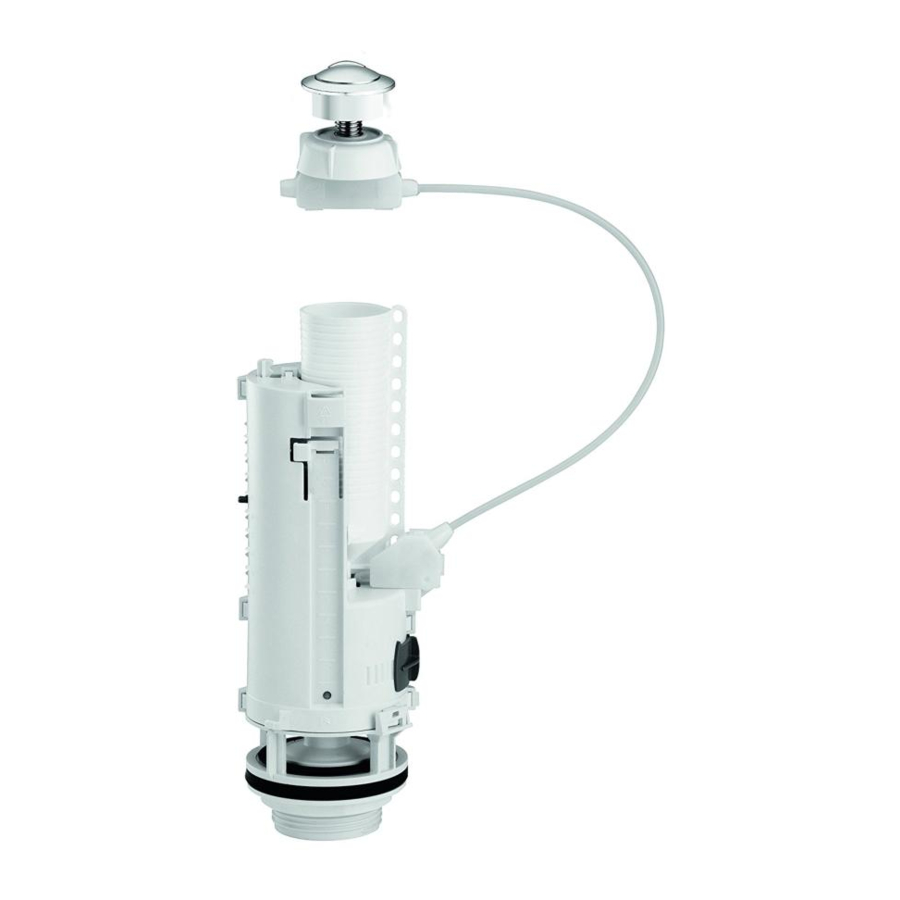

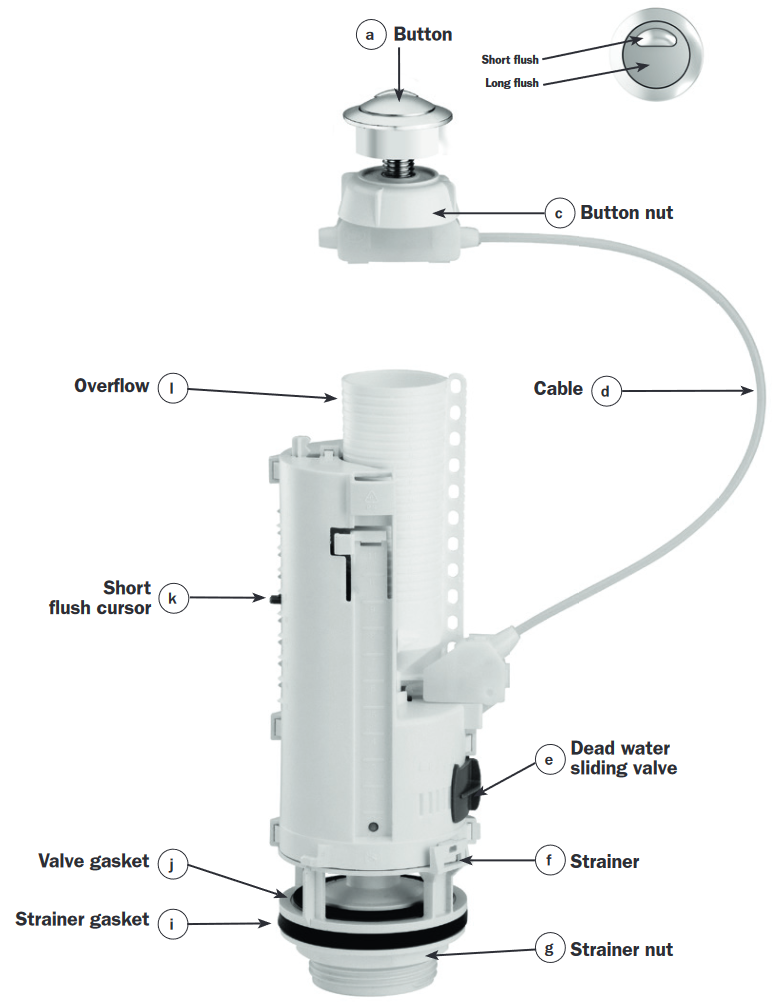

OVERZICHT
HET MECHANISME VOORBEREIDEN
Meet het reservoir
- H (van de bovenkant van het deksel tot de binnenkant van de bodem van het reservoir)
- D (diameter van het gat in het deksel)

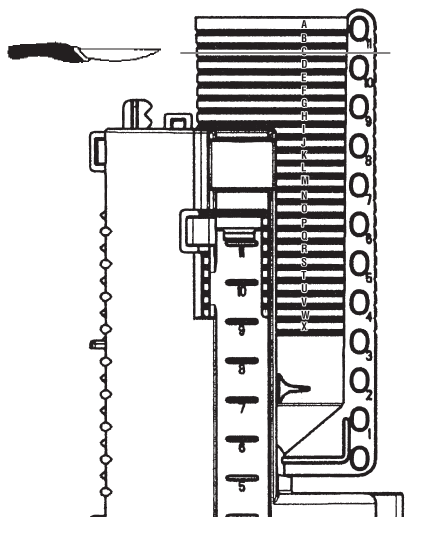

- Kies in de onderstaande tabel het juiste niveau voor het inkorten van de overloop
- Draai de zeefmoer (g) los
| Hoogte H van het reservoir | Verkorting van de overloopbuis | |
| Diameter D van het gat in het deksel 18 tot 38 mm en 45 tot 50 mm | Diameter D van het gat in het deksel 38 tot 44 mm | Snijd tussen |
| > 332 mm | > 350 mm | Niet snijden |
| 327 tot 332 | 345 tot 350 | A en B |
| 322 tot 326 | 340 tot 344 | B en C |
| 317 tot 321 | 335 tot 339 | C en D |
| 312 tot 316 | 330 tot 334 | D en E |
| 307 tot 311 | 325 tot 329 | E en F |
| 302 tot 306 | 320 tot 324 | F en G |
| 297 tot 301 | 315 tot 319 | G en H |
| 292 tot 296 | 310 tot 314 | H en I |
| 287 tot 291 | 305 tot 309 | I en J |
| 282 tot 286 | 300 tot 304 | J en K |
| 277 tot 281 | 295 tot 299 | K en L |
| 272 tot 276 | 290 tot 294 | L en M |
INSTALLATIE

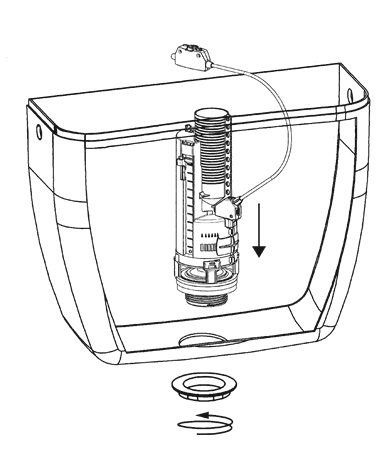

Plaats het mechanisme in het reservoir en zet het vast met de moer (g)
Draai de spoelklepmoer (f) handmatig vast totdat deze in contact komt met het keramiek. Geef indien nodig een extra kwartslag (maximaal) met de juiste moersleutel.
Let op: Te strak aandraaien kan het mechanisme beschadigen en valt niet onder de garantie.
Gebruik geen afdichtingspasta
KOM EN RESERVOIR MONTEREN

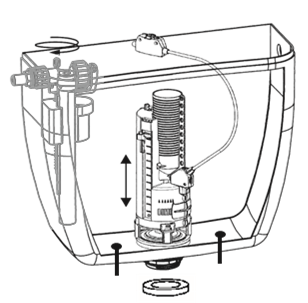

- ΠBevestig schroeven - niet inbegrepen - aan de onderkant van het reservoir (zie volgorde van de onderdelen hieronder)
![KOM EN RESERVOIR MONTEREN]( "Siamp - OPTIMA 50 - KOM EN RESERVOIR MONTEREN")
- Plaats de latex schuimrubberen pakking - niet inbegrepen - op de moer (g)
- Ž Plaats het reservoir op de kom en zet het vast met vleugelmoeren
![]()
WATERNIVEAU INSTELLEN

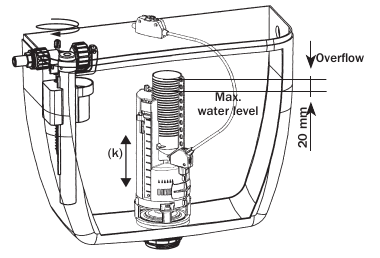

Nadat u uw vlotterkraan op de watertoevoer hebt aangesloten, opent u de kraan en stelt u het niveau van de lange spoeling in met behulp van de vlotterkraan (zie ommezijde).
Opmerking: Het max. waterniveau moet 20 mm lager zijn dan de overloopbuis (l).
Om het waterniveau van de korte spoeling aan te passen, schuift u de cursor langs (k). Dompel de cursor 40 mm onder.
Opmerking: Hoe dichter de cursor bij 18 staat, hoe meer water er wordt doorgespoeld.
In sommige (zeldzame) gevallen moet het dode waterniveau (hoeveelheid water die na de lange spoeling overblijft) worden verhoogd om een efficiëntere reiniging te garanderen. Om dit te doen, verplaatst u de schuifklep (e) naar links (hoe meer deze open staat, hoe meer het restwater toeneemt).
Opmerking: Het verhogen van het dode water vermindert het volume van het doorgespoelde water. Stel indien nodig het max. waterniveau opnieuw in met behulp van de vlotterkraan.
INSTALLATIE VAN DE KNOP

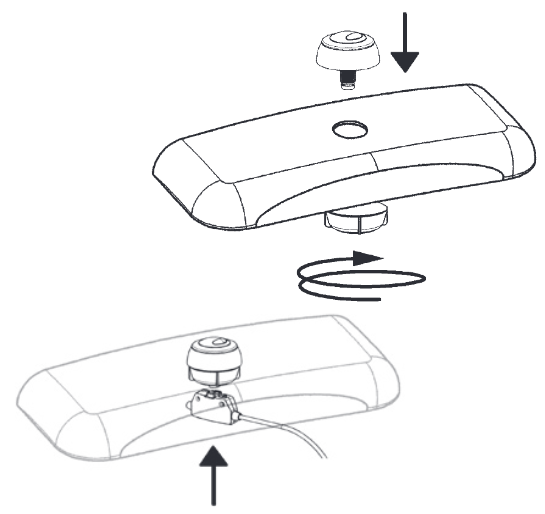

- Zodra de installatie is voltooid, plaatst u de knop (a) op het deksel en schroeft u de knopmoer (c) vast
- Klem de kabelbehuizing vast
- Plaats het deksel terug op het reservoir
ONDERHOUD
De kleppakking vervangen
- Nadat u het reservoir hebt geopend, draait u het mechanisme 90° om het van de zeef te scheiden
- Vervang de kleppakking
- Plaats het mechanisme terug en vergrendel het in de zeef
- Sluit het reservoir weer.
