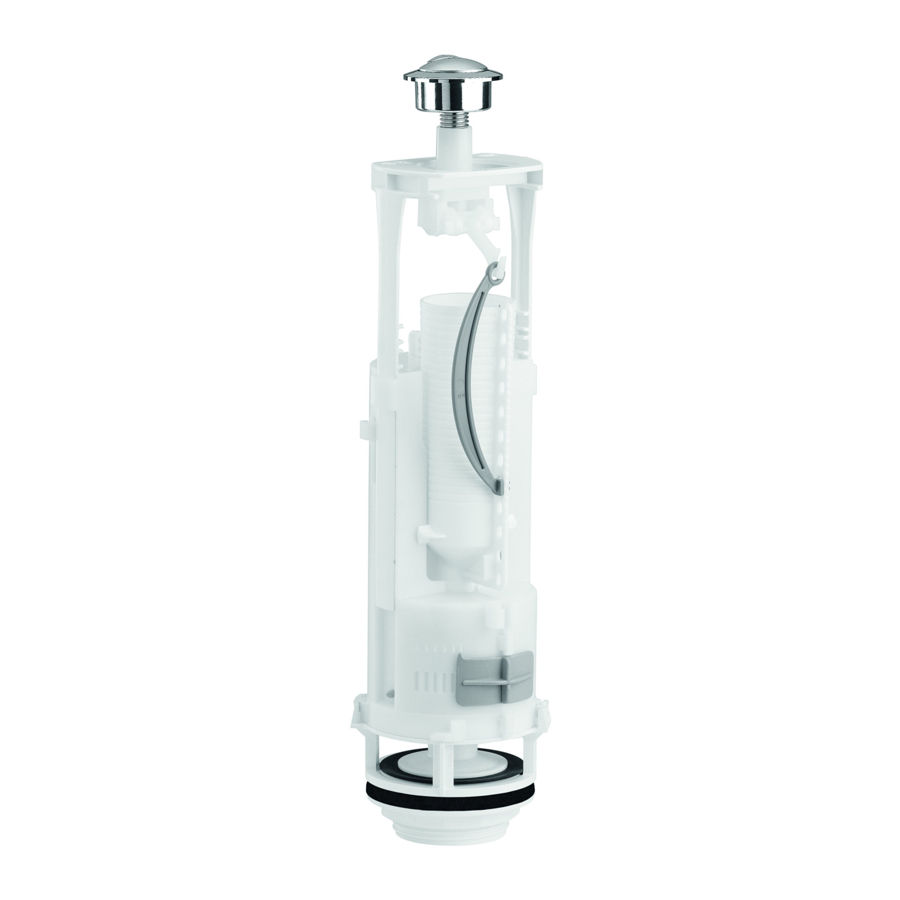

Siamp OPTIMA 49 Handleiding

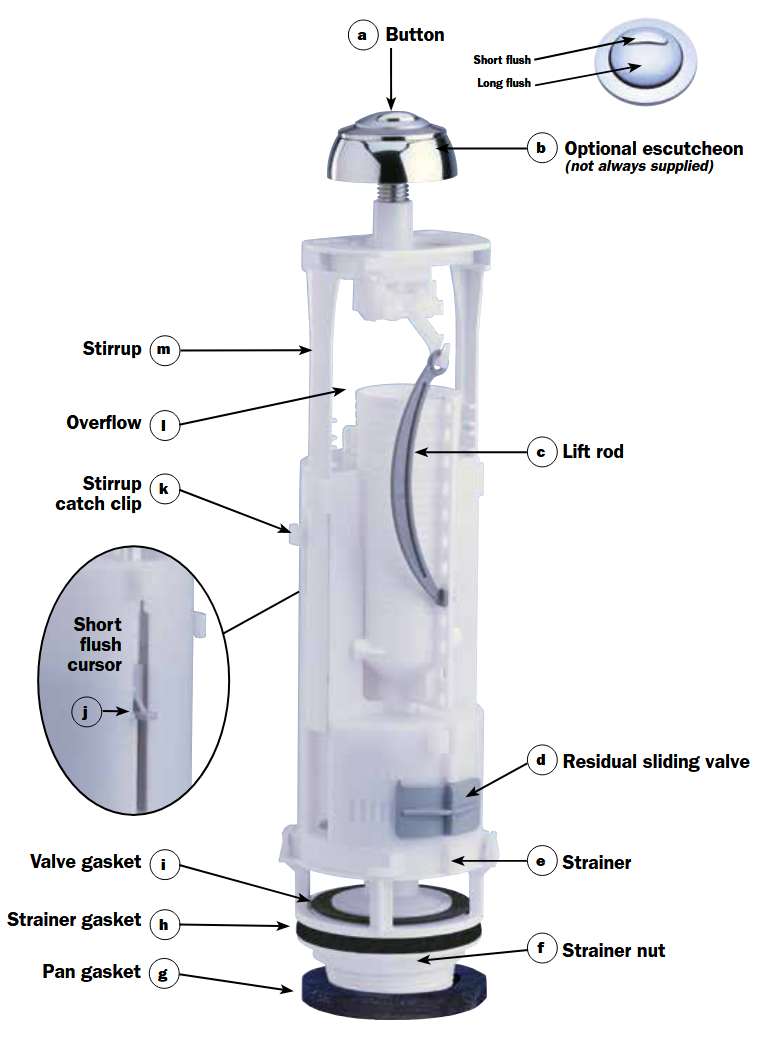

OVERZICHT

HET MECHANISME VOORBEREIDEN

Meet het reservoir

• H (van de bovenkant van het deksel tot de binnenkant van de basis van het reservoir)
• D (diameter van het gat in het deksel)

Controleer de positie van de beugel

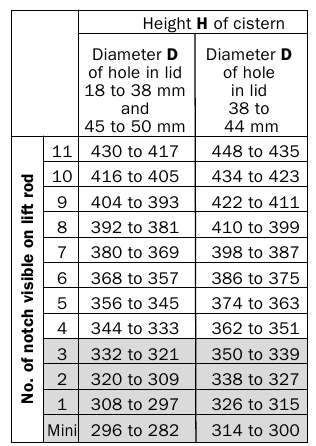

Als de beugel (m) correct is gepositioneerd op basis van de onderstaande tabel, ga dan verder met stap . Voer anders alle volgende stappen uit:

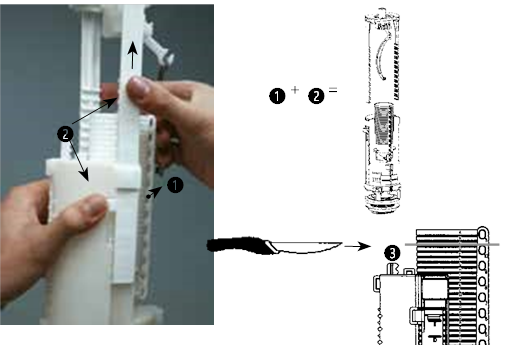

1. Maak de hefstang (c) los
2. Verwijder de beugel (m) door op de twee vergrendelclips (k) te drukken
3. Snijd de overloop (l) indien nodig af volgens de tabel

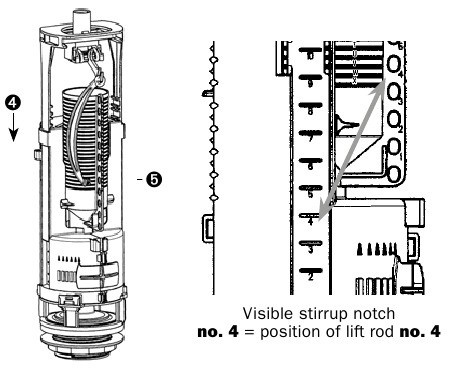

4. Plaats de beugel terug in de zitting en schuif deze naar de vereiste positie (gewenst instelkerfnummer zichtbaar)
5. Klik de hefstang (c) terug in het gat van de overloop (l) met hetzelfde nummer als dat van de instelkerf
6. Draai de zeefmoer (f) los

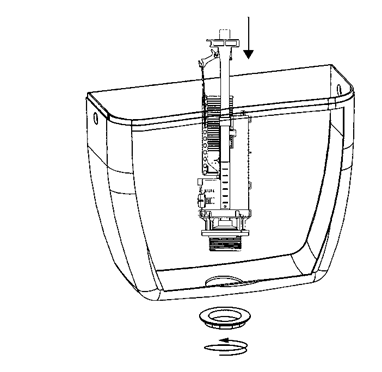

INSTALLATIE

Plaats het mechanisme in het reservoir en zet het vast met de moer (f). Draai de spoelklepmoer (f) handmatig vast totdat deze in contact komt met het keramiek. Draai indien nodig een extra kwartslag (maximaal) met de juiste sleutel. NB: Te strak aandraaien kan het mechanisme beschadigen en valt niet onder de garantie.

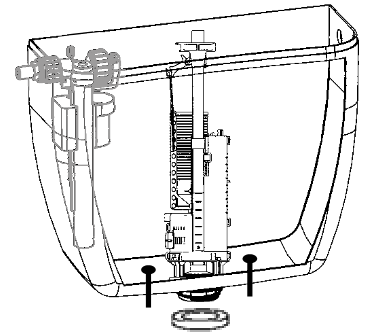

KOM EN RESERVOIR MONTEREN

1. Bevestig schroeven aan de onderkant van het reservoir (zie volgorde van de onderdelen hieronder)

2. Plaats de latex schuimrubber pakking op de moer (f)

3. Plaats het reservoir op de kom en zet het vast met vleugelmoeren

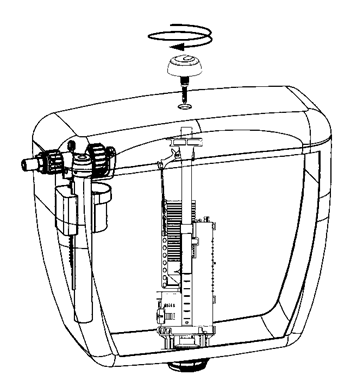

INSTALLATIE VAN DE KNOP

1. Zodra de installatie is voltooid, plaatst u het deksel op het reservoir
2. Als het gat in het deksel (D) > 38 mm en < 45 mm is, verwijder dan de rozet (b)
3. Plaats de knop op het deksel en schroef deze vast tot hij vastzit.

WATERNIVEAU INSTELLEN

Nadat u de vlotterkraan op de waterleiding hebt aangesloten, opent u de kraan en stelt u het niveau van de lange spoeling in met behulp van de vlotterkraan (zie ommezijde).
Opmerking: Het maximale waterniveau moet 20 mm lager zijn dan de overlooppijp (l).

Om het waterniveau van de korte spoeling aan te passen, schuift u de cursor langs (j). Dompel de cursor 40 mm onder.
Opmerking: Hoe dichter de cursor bij 18 staat, hoe meer water er wordt doorgespoeld.

In sommige (zeldzame) gevallen moet het restwaterniveau (hoeveelheid water die na de lange spoeling overblijft) worden verhoogd om een efficiëntere reiniging te garanderen. Om dit te doen, verplaatst u de schuifklep (d) naar links (hoe meer deze open is, hoe meer het restwater toeneemt). Opmerking: Het verhogen van het restwater vermindert het volume van het doorgespoelde water. Stel indien nodig het maximale waterniveau opnieuw af met behulp van de vlotterkraan.

ONDERHOUD

De kleppakking vervangen

1. Nadat u het reservoir hebt geopend, draait u het mechanisme 90° om het van de zeef te scheiden
2. Vervang de kleppakking
3. Plaats het mechanisme terug en vergrendel het in de zeef
4. Sluit het reservoir weer.

DE VLOTTERKRAAN INSTALLEREN

ROBECO 06 en STANDARD 15EL

1. Plaats de klep
2. Bevestig met moer
3. Sluit aan op de waterleiding
4. Pas het waterniveau aan met de stelschroef (15 EL) of door de stang te buigen (06)

Draai de contramoer handmatig vast totdat deze in contact komt met het keramiek. Draai indien nodig een extra kwartslag (maximaal).
N.B.: Te strak aandraaien kan het mechanisme beschadigen en valt niet onder de garantie.
Zorg voor dichtheid van de aansluiting op het reservoir met filterpakking.

COMPACT 95L

1. Plaats de klep
2. Bevestig met moer
3. Sluit aan op de waterleiding
4. Pas het waterniveau aan met de stelschroef

1. Draai in geen geval te vast.
2. Gebruik in geen geval afdichtpasta en/of compound
3. Gebruik geen connector die het interne deel van de inlaatklep hanteert.

SIAMP is niet verantwoordelijk als deze waarschuwingen niet worden nageleefd.

COMPACT 99B en HANDY 93B

ONDERHOUD (95L & 99B)
