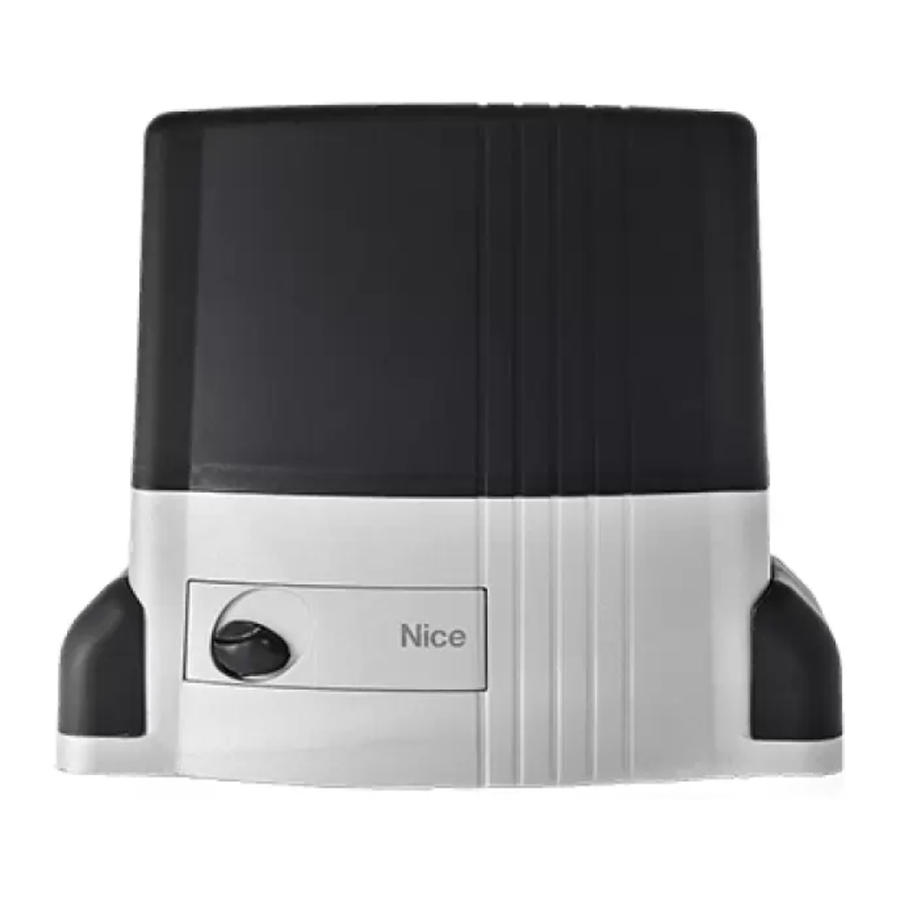

Handleiding Nice robo, thor, smxi

• Deze handleiding is speciaal geschreven voor gebruik door gekwalificeerde installateurs. Geen enkele informatie in deze handleiding kan worden beschouwd als zijnde van belang voor eindgebruikers!
  De besturingseenheid is ontworpen om elektromechanische actuatoren voor geautomatiseerde draaipoorten of deuren aan te sturen; elk ander gebruik wordt als oneigenlijk beschouwd en is bijgevolg verboden door de huidige wetgeving.

Installeer de unit niet voordat u alle instructies minstens één keer hebt gelezen.

Beschrijving van het product:

Deze poort- en deurautomatiseringseenheid stuurt reductiemotoren aan met eenfasige wisselstroom. Het beschikt ook over een reeks functies die kunnen worden geselecteerd met een dip-switch (minischakelaars) en aanpassingen die worden uitgevoerd met trimmers.

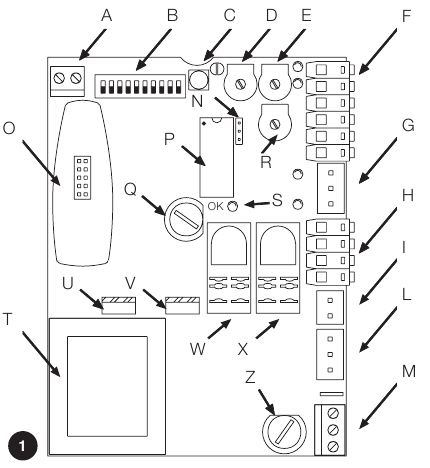

De besturingseenheid beschikt over LED's voor de ingangsstatus die zich in de buurt van dergelijke ingangen bevinden, terwijl een andere LED in de buurt van de microprocessor aangeeft dat de interne logica correct werkt. Om het gemakkelijker te maken de verschillende onderdelen te herkennen, toont fig.1 de belangrijkste componenten.

1. Klemmenstrook voor antenne
2. Dip-Switch voor functieselectie
3. Stap voor stap knop
4. Werktijd TL-afstellingstrimmer
5. Pauzetijd Tp-afstellingstrimmer
6. Ingang/uitgang besturingsklemmenstrook
7. Aansluiting voor eindschakelaaringang
8. Klemmenstrook voor uitgang knipperlicht / hoffelijkheidslicht.
9. Condensatoraansluiting

12. Aansluiting voor motorvermogensuitgang
13. Klemmenstrook voor stroomingang
14. Modusselector hoffelijkheidslicht
15. Radiosleuf
16. Microprocessor
17. Laagspannings snelle zekering (315mA F)
18. Krachtafstellingstrimmer (F)
19. OK Led
20. Transformator
21. Triac Open
22. Triac Sluiten
23. "Common" relais
24. "Hoffelijkheidslicht" relais

26. Lijnzekering (5A F)

Als u een zekering moet vervangen, wees dan voorzichtig om er een van hetzelfde type te gebruiken met identieke kenmerken: Afmetingen (5x20), nominale stroom (bijv. 5A), uitschakelkenmerken (T=vertraagd, F=snel), maximale spanning en breekcapaciteit.

Installatie

Automatische poort- en deursystemen mogen alleen worden geïnstalleerd door gekwalificeerde installateurs met volledige inachtneming van de wet. Houd u aan de waarschuwingen in het bestand "Waarschuwingen voor installateurs".

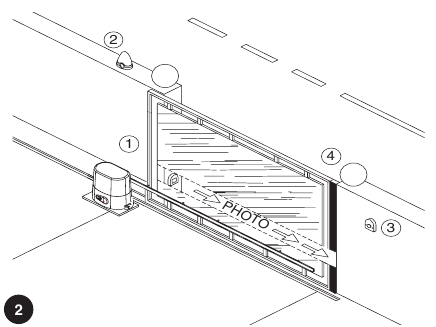

Typische systeemlay-out

Om bepaalde termen en aspecten van een automatische deur- of poortinstallatie uit te leggen, zullen we nu een typische systeemlay-out illustreren.

1. Set fotocellen
2. Knipperlicht
3. Sleutelschakelaar
4. Gevoelige rand

Let in het bijzonder op het volgende:

• Alle fotocellen geproduceerd door NICE zijn voorzien van het synchronisatiesysteem dat het probleem van interferentie tussen twee sets fotocellen elimineert (raadpleeg de fotocelinstructies voor meer details).
• Het "Photo" paar fotocellen heeft geen effect tijdens het openen terwijl ze de beweging omkeren tijdens het sluiten.
• Het activeren van de gevoelige rand aangesloten op de "ALT" input veroorzaakt een onmiddellijke stop en een korte achterwaartse beweging.

Elektrische aansluitingen

Om de operator te beschermen en schade aan de componenten te voorkomen tijdens het bedraden of aansluiten van de verschillende kaarten: onder geen enkele omstandigheid mag de unit elektrisch worden gevoed.

• Voed de unit met een kabel van 3 x 1,5 mm²: als de afstand tussen de unit en de aardverbinding meer dan 30 m bedraagt, installeer dan een aardplaat in de buurt van de unit.
• Gebruik draden met een minimale doorsnede van 0,25 mm² om laagspanningsveiligheidscircuits aan te sluiten.
• Gebruik afgeschermde draden als de lengte meer dan 30 m bedraagt en sluit de aardscherm alleen aan de kant van de besturingseenheid aan.
• Maak geen verbindingen met kabels in ingegraven dozen, zelfs niet als ze volledig waterdicht zijn.
• Als de ingangen van de Normally Closed (NC) contacten niet worden gebruikt, moeten ze worden overbrugd met de "24V common" (24V common) aansluiting, behalve voor de fotocelingangen als de phototest functie is ingeschakeld, zie voor meer informatie de paragraaf "Phototest".
• Als er meer dan één (NC) contact op dezelfde ingang zit, moeten ze in SERIE worden geschakeld.
• Als de ingangen van de Normally Open (NA) contacten niet worden gebruikt, moeten ze vrij worden gelaten.
• Als er meer dan één (NA) contact op dezelfde ingang zit, moeten ze parallel worden geschakeld.
• De contacten moeten mechanisch en potentiaalvrij zijn; er zijn geen stageverbindingen toegestaan, zoals die gedefinieerd als "PNP", "NPN", "Open Collector" enz.

Elektrisch schema

Beschrijving van aansluitingen

Hieronder volgt een korte beschrijving van de mogelijke uitgangsaansluitingen van de besturingseenheid.

Aansluitingen	Functies	Beschrijving
1-2-3:	Stroominvoer	= Netspanning
4 - 5:	Knipperlicht	= Uitgang voor het aansluiten van een knipperlicht op netspanning (Max. 40W)
6 – 7:	Binnenverlichting	= Schoon contactuitgang voor aansluiting van binnenverlichting (Max. 5A)
8 - 9:	24 Vac	= 24Vac uitgang naar 24Vac +/- 25% services (Max. 150mA)
9:	Common	= Gemeenschappelijk voor alle ingangen
10:	Phototest	= Phototest uitgang ("TX" voeding naar fotocellen) Max. 50mA
11:	Stop	= Ingang met "Stop" (Stop) functie (Stop en korte achterwaartse beweging)
12:	Photo	= Ingang voor veiligheidsvoorzieningen
13:	Stap voor stap (PP)	= Ingang voor cyclische werking ("Open" (Openen) – "Stop" (Stop) – "Close" (Sluiten) – "Stop" (Stop))
:	Antenne	= Ingang voor de antenne van de radio-ontvanger

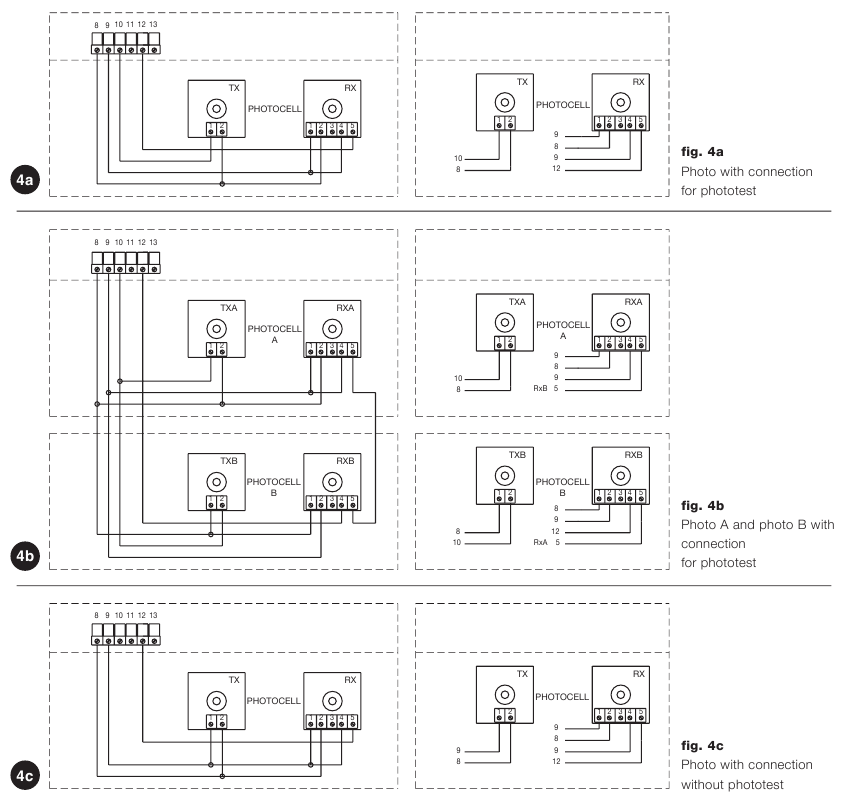

Phototest

Phototest" (Phototest) is de best mogelijke oplossing voor veiligheidsvoorzieningen in termen van betrouwbaarheid en plaatst de besturingseenheid en veiligheidsfotocellen in "categorie 2" (categorie 2) volgens de UNI EN 954-1 norm (ed. 12/1998). Voor elke manoeuvre wordt begonnen, worden de relatieve veiligheidsvoorzieningen gecontroleerd en alleen als alles in orde is, zal de manoeuvre starten. Mocht de test niet succesvol zijn (de fotocel wordt verblind door de zon, kabels hebben kortgesloten, enz.), wordt de storing geïdentificeerd en wordt de manoeuvre niet uitgevoerd. Om de Phototest functie te verkrijgen:

• Zet Dip-Switch 10 op ON
• Sluit de twee fotocellen aan zoals weergegeven in fig. 4a (bij gebruik van een enkel paar fotocellen) of zoals weergegeven in fig. 4b (bij gebruik van twee paar fotocellen), waarbij de voeding voor de fotocelzenders niet rechtstreeks van de service-uitgang wordt gehaald, maar van de "Phototest" (Phototest) uitgang tussen de aansluitingen (8-10). De maximale stroom die beschikbaar is bij de "Phototest" (Phototest) uitgang is 50mA (2 paar Nice TX)
• Voed de ontvangers rechtstreeks vanuit de service-uitgang van de besturingseenheid (aansluitingen 8-9).

Bij gebruik van 2 paar fotocellen die elkaar kunnen storen, activeert u de synchronisatiefunctie zoals beschreven in de fotocelinstructies.

Als de Phototest functie later niet meer nodig is, zet dan Dip- Switch 10 in de OFF positie.

De fotocellen worden als volgt getest: wanneer beweging vereist is, wordt eerst gecontroleerd of alle ontvangers die bij de beweging betrokken zijn hun toestemming geven, vervolgens wordt de stroom naar de zenders losgekoppeld, waarna wordt gecontroleerd of alle ontvangers dit signaleren door hun toestemming in te trekken; de zenders worden vervolgens van stroom voorzien en de toestemming van alle ontvangers wordt nogmaals geverifieerd. Alleen als deze reeks succesvol wordt uitgevoerd, zal de manoeuvre worden uitgevoerd.

Aansluitingen controleren

De volgende handelingen vereisen het werken aan stroomvoerende circuits; de meeste hiervan werken op extra lage veiligheidsspanning, dus ze zijn niet gevaarlijk, maar sommige bevatten netspanning, wat betekent dat ze ZEER GEVAARLIJK zijn!

Bestee de grootste aandacht aan wat u doet en WERK NOOIT ALLEEN!

• Voed de unit en controleer of de spanning tussen de aansluitingen 8-9 ongeveer 24Vac is.
• Controleer of de "OK" (OK) Led snel knippert gedurende een paar momenten en vervolgens met een regelmatige frequentie knippert.
• Controleer nu of de Led's met betrekking tot de N.C. (Normally Closed) (Normaal gesloten) contacten aan zijn (alle veiligheidsvoorzieningen actief) en dat de Led's met betrekking tot de N.A. (Normally Open) (Normaal open) ingangen uit zijn (geen commando aanwezig); als dit niet het geval is, controleer dan de aansluitingen van de verschillende apparaten en zorg ervoor dat ze in goede staat verkeren. De STOP ingang schakelt zowel FCA als FCC uit.
• Zorg ervoor dat de eindschakelaars correct zijn aangesloten; beweeg de eindschakelhendel en controleer of de relatieve eindschakelaar inschakelt en de relatieve Led op de besturingseenheid uitschakelt.
• Laat de vleugel los, breng hem naar het midden en blokkeer hem vervolgens; hij is nu vrij om in de openings- of sluitrichting te bewegen.
• Zorg er nu voor dat de beweging in de juiste richting plaatsvindt, dat wil zeggen, kijk of de beweging die op de unit is ingesteld overeenkomt met die van de vleugels. Deze controle is van het grootste belang, als de richting verkeerd is, kan het in sommige gevallen (bijvoorbeeld in de "Semiautomatic" (Halfautomatisch) modus) lijken alsof het "Automatic" (Automatisch) systeem correct werkt; in feite is de "Open" (Openen) cyclus vergelijkbaar met de "Close" (Sluiten) cyclus, maar met één fundamenteel verschil: de veiligheidsvoorzieningen worden genegeerd in de sluitmanoeuvre, die normaal gesproken de gevaarlijkste is, en ze zullen worden geactiveerd in de openingsmanoeuvre, waardoor de poort tegen het obstakel sluit met rampzalige gevolgen!
• Om te zien of de draairichting correct is, geeft u een korte puls aan de Step-by-Step (PP) (Stap-voor-stap (PP)) ingang; de eerste manoeuvre die de unit zal uitvoeren na het inschakelen is altijd een "Open" (Openen) manoeuvre, dus controleer gewoon of het automatische systeem in de openingsrichting beweegt; als deze beweging onjuist is, ga dan als volgt te werk:
  • Schakel de stroom uit
  • Draai de motor- en eindschakelstroomconnectoren 180°. (Ref. "L" (L) en Ref. "G" (G) van fig.1)
  • Als dit is gedaan, controleer dan of de draairichting nu correct is door het vorige punt te herhalen.

De "OK" (OK) Led in het midden van de printplaat heeft als taak om de status van de interne logica te signaleren: regelmatig knipperen met intervallen van 1 seconde geeft aan dat de interne microprocessor actief is en wacht op commando's. Wanneer de microprocessor een variatie in de toestand van een ingang herkent (of het nu een commando is of een functie Dip-Switch ingang), genereert hij een snelle dubbele flits, zelfs als de variatie geen onmiddellijk effect heeft. Extreem snel knipperen gedurende 3 seconden betekent dat de besturingseenheid zojuist is ingeschakeld of interne tests uitvoert. Onregelmatig knipperen betekent tenslotte dat de test niet succesvol is geweest en dat er een fout is opgetreden.

Afstellingen

Afstellingen kunnen worden gemaakt met de trimmers die de volgende parameters aanpassen:

Werktijd (TL):
Past de maximale duur van de openings- of sluitmanoeuvre aan.

Om de werktijd TL aan te passen, selecteert u de bedrijfsmodus "Semiautomatisch" door Dip-Switch 1 naar ON te verplaatsen en de TL-trimmer halverwege de bewegingsafstand af te stellen. Voer vervolgens een volledige openingscyclus gevolgd door een volledige sluitcyclus uit en stel de TL-trimmer opnieuw af om voldoende tijd te laten voor de hele manoeuvre plus een marge van ongeveer 2 tot 3 seconden.

Als de trimmer maximaal staat en er nog steeds niet genoeg tijd is, knip dan de TLM-jumper op de printplaat in de buurt van de TL-trimmer door, om meer werktijd te bieden. Als u de vertragingsfunctie wilt gebruiken, stel dan de Trimmer zo in dat de vertragingsfase 50 - 70 cm begint voordat de eindschakelaar wordt geactiveerd. De wijziging van de werktijd wordt van kracht vanaf de volgende openingsmanoeuvre.

Pauzetijd (TP):
In de "Automatic" (Automatische) modus past dit de vertraging aan tussen het einde van de openingsmanoeuvre en het begin van de sluitmanoeuvre.

Om de pauzetijd TP aan te passen, selecteert u de bedrijfsmodus "Automatic" (Automatische) door Dip-Switch 2 naar ON te verplaatsen en de TP-trimmer naar behoefte af te stellen.

Voer vervolgens een openingsmanoeuvre uit en controleer de tijd die is verstreken vóór de "Automatic" (Automatische) sluitmanoeuvre.

Kracht (F):
Wees uiterst voorzichtig bij het afstellen van de Kracht (F) trimmer, omdat dit het veiligheidsniveau van het automatische systeem kan beïnvloeden. Trial and error is vereist om deze parameter aan te passen, waarbij de kracht die op het blad wordt uitgeoefend, wordt gemeten en vergeleken met de wettelijke waarden.

Testen

Na de bovenstaande controles en afstellingen kan het systeem nu worden getest.

Het automatiseringssysteem moet worden getest door gekwalificeerd en deskundig personeel dat moet vaststellen welke tests moeten worden uitgevoerd op basis van het relatieve risico.

Testen is het belangrijkste onderdeel van de hele installatiefase. Elk afzonderlijk onderdeel, bijv. de motorreductor, noodstop, fotocellen, enz., kan een specifieke testfase vereisen; volg de procedures in de respectieve instructiehandleidingen.

Om de besturingseenheid te testen, voert u de volgende handelingen uit:

1. Functieselectie:
   • Zet Dip-Switch 1 op ON ("Semiautomatic" (Semiautomatische) bediening)
   • Zet alle andere Dip-Switches op OFF
2. Druk op de "Step-by-Step" (Stap-voor-stap) knop en controleer of:
   • Een openingsmanoeuvre start
   • De zwaailamp activeert
   • De beweging stopt wanneer de openings-eindschakelaar FCA is bereikt.
3. Druk nogmaals op de "Step-by-Step" (Stap-voor-stap) knop en controleer of:
   • Een sluitmanoeuvre start
   • De zwaailamp activeert
   • De beweging stopt wanneer de sluit-eindschakelaar FCC is bereikt
4. Start een openingsmanoeuvre en controleer of tijdens de manoeuvre de activering van een apparaat:
   • Aangesloten op de "Stop" (Stop) ingang veroorzaakt een onmiddellijke stop en een korte terugloop
   • Aangesloten op de "Photo" (Foto) ingang stopt en keert de manoeuvre om
5. Start een sluitmanoeuvre en controleer of tijdens de manoeuvre de inschakeling van een apparaat:
   • Aangesloten op de "Stop" (Stop) ingang veroorzaakt een onmiddellijke stop en een korte terugloop
   • Aangesloten op de "Photo" (Foto) ingang stopt en keert de manoeuvre om
6. Druk op de "Step-by-Step" (Stap-voor-stap) knop en zorg ervoor dat elke activering van de ingang een stap genereert in de volgende volgorde: • "Open" (Openen) – "Stop" (Stoppen) – "Close" (Sluiten) – "Stop" (Stoppen)
7. Als de "Phototest" (Fototest) functie wordt gebruikt, controleer dan of de test efficiënt is:
   • Onderbreek de "Photo" (Foto) fotocel, start dan een manoeuvre en controleer of deze niet wordt uitgevoerd
   • Sluit het "Photo" (Foto) fotocelcontact kort, start dan een manoeuvre en controleer of deze niet wordt uitgevoerd.
8. Voer de tests uit voor het detecteren van Impact Forces (Impactkrachten) zoals vereist door EN 12445.

Als er na het beëindigen van het testen nog andere functies worden geactiveerd die de veiligheid van het systeem zouden kunnen verminderen, moeten specifieke tests van deze functies worden uitgevoerd.

Bedrijfsmodi

In de handmatige bedrijfsmodus maakt de "Step-by-Step" (Stap-voor-stap) ingang een afwisselende sluit- en openingsmanoeuvre mogelijk.

De beweging stopt zodra het ingangssignaal stopt. Tijdens een openings- of sluitmanoeuvre stopt de beweging ook wanneer de eindschakelaars worden geactiveerd; bovendien stopt de beweging tijdens een sluitmanoeuvre ook als het "Photocell" (Fotocel) inschakelsignaal uitvalt. Tijdens zowel openings- als sluitmanoeuvres zal de activering van het "ALT" (ALT) commando altijd een onmiddellijke stop van de beweging en een korte terugloop veroorzaken. Wanneer een beweging is gestopt, stop dan het ingangssignaal voordat u een commando geeft om een nieuwe beweging te starten. Wanneer een van de automatische functioneringsmodi ("Semiautomatic" (Semiautomatisch), "Automatic" (Automatisch) o "Close Always" (Altijd sluiten)) operationeel is, begint een commando-impuls naar de "Step by step" (Stap voor stap) ingang een afwisselende sluit- en openingsmanoeuvre. Een tweede impuls naar de "Step by step" (Stap voor stap) zal deze doen stoppen.

Zowel in de openings- als sluitfase zal de activering van het "ALT" (ALT) commando een onmiddellijke stop van de beweging en een korte terugloop veroorzaken.

Als een automatische functioneringsmodus is gekozen, wordt de openingsmanoeuvre gevolgd door een pauze en vervolgens een sluitmanoeuvre. Als "Photocell" (Fotocel) wordt geactiveerd tijdens de pauze, wordt de timer gereset met een nieuwe pauzetijd; als er daarentegen een "Stop" (Stop) is tijdens de pauze, wordt de sluitfunctie geannuleerd en zal het systeem "Stop" (Stoppen).

Er zal niets gebeuren als "Photocell" (Fotocel) wordt geactiveerd tijdens een openingsmanoeuvre; als "Photocell" (Fotocel) wordt geactiveerd tijdens een sluitmanoeuvre, zal dit de bewegingsrichting omkeren, gevolgd door een pauze en vervolgens een sluitmanoeuvre.

Programmeerbare functies

De unit is voorzien van een set microschakelaars die worden gebruikt om verschillende functies te bedienen, zodat het systeem beter geschikt is voor de behoeften van de gebruiker en veiliger is in verschillende gebruiksomstandigheden. Alle functies kunnen worden geactiveerd door de betreffende dip-switch in de "On" (Aan) positie te zetten en gedeactiveerd door ze in de "Off" (Uit) positie te zetten.

Sommige programmeerbare functies zijn gekoppeld aan veiligheidsaspecten; evalueer zorgvuldig de effecten van een functie en kijk welke het hoogst mogelijke veiligheidsniveau biedt.

Gebruik de dip-switches om de verschillende bedrijfsmodi te selecteren en voeg de vereiste functies toe volgens deze tabel:

Beschrijving van functies

Hier volgt een korte beschrijving van de functies die kunnen worden toegevoegd door de betreffende dip-switch op "ON" (AAN) te zetten.

In de "Manual" (Handmatige) bedieningsmodus beweegt de poort alleen zolang de betreffende bedieningsknop ingedrukt wordt.
In de "Semiautomatic" (Semi-automatische) bedieningsmodus voert een commando-impuls de hele beweging uit totdat de werktijdslimiet is verstreken of de mechanische stop is bereikt. In de "Automatic" (Automatische) bedieningsmodus wordt een openingsmanoeuvre gevolgd door een pauze en vervolgens een automatische sluitmanoeuvre.
De "Always Closes" (Altijd Sluiten) functie treedt in werking na een stroomstoring; als de poort open is, vindt er een sluitmanoeuvre plaats, automatisch voorafgegaan door 5 seconden voorflitsen.

Schakelaar 3: Aan = Condominium bedrijfsmodus (niet beschikbaar in de handmatige modus)
In de Condominium bedrijfsmodus kan een openingsmanoeuvre, zodra deze is gestart, niet worden onderbroken door andere commando-impulsen op "Stepby-Step" totdat de poort volledig is geopend.
Tijdens een sluitmanoeuvre stopt een nieuwe commando-impuls de poort en keert de bewegingsrichting om om de poort te openen.

Schakelaar 4: Aan = Voorflitsen
Een commando-impuls activeert de knipperlamp, gevolgd door een beweging 5 seconden later (2 seconden later in de handmatige modus).

Schakelaar 5: Aan = "Sluiten" 5 s. na Foto <in de "Automatic" (Automatische) modus > of "Sluiten" na Foto <in de "Semiautomatic" (Semi-automatische) modus >
Deze functie, indien in de "Automatic" (Automatische) modus, zorgt ervoor dat de poort alleen open blijft staan gedurende de tijd die nodig is voor de doorgang; wanneer "Photo" (Foto) klaar is, stopt de manoeuvre. Na 5 s begint automatisch een sluitmanoeuvre. Als "Photo" (Foto) in de "Semiautomatic" (Semi-automatische) modus tijdens een sluitmanoeuvre wordt geactiveerd, wordt de "Automatic" (Automatische) sluitmanoeuvre geactiveerd met de aangepaste pauzetijd.

Schakelaar 6: Aan = Veiligheid "Photo" (Foto) ook tijdens de openingsmanoeuvre
De "Photo" (Foto) veiligheidsvoorziening is normaal gesproken alleen actief tijdens de sluitmanoeuvre; als dip-switch 6 op "On" (Aan) staat, wordt de veiligheidsvoorziening ook tijdens de openingsmanoeuvre geactiveerd.
In de "Semiautomatic" (Semi-automatische) of "Automatic" (Automatische) modus begint de openingsmanoeuvre onmiddellijk opnieuw nadat de fotocel is uitgeschakeld.

Schakelaar 7: Aan = Geleidelijk vertrek
Start de manoeuvre geleidelijk, waardoor wordt voorkomen dat het automatische systeem wordt geschokt.

Schakelaar 8: Aan = Vertraging
Vertraging vermindert de snelheid tot 30% van de nominale snelheid om de impactkracht in de openings- en sluitzones van de poort te beperken.
Zodra de vertragingsfunctie is geactiveerd, is het noodzakelijk om de werktijda trimmer (TL) aan te passen, aangezien het starten van de vertraging is verbonden met de vastgestelde werktijd. Pas daarom de werktijd aan om ervoor te zorgen dat de vertraging ongeveer 50-70 cm begint voordat de eindschakelaar wordt geactiveerd.

Naast het verminderen van de snelheid van de manoeuvre, vermindert de vertragingsfunctie ook het motorkoppel met 70%. Voor systemen die een hoog koppel vereisen, kan deze afname ervoor zorgen dat de motor onmiddellijk stopt.

Schakelaar 9: Aan = Rem
Aan het einde van de beweging wordt een motorremprocedure uitgevoerd, aanvankelijk licht en vervolgens meer ingrijpend om de poort snel te stoppen, maar zonder schokken.

Schakelaar 10: Aan = Fototest
Deze functie controleert de efficiëntie van de fotocel aan het begin van elke manoeuvre. Zie het hoofdstuk "Phototest" (Fototest).

Hoffelijkheidslicht in impulsmodus:
In deze modus blijft het potentiaalvrije contact van de hoffelijkheidslichtuitgang 1 seconde gesloten bij het starten van elke openings- of sluitmanoeuvre, waardoor een commando-impuls naar een externe timer kan worden gestuurd.

Hoffelijkheidslicht in standaardmodus:
In deze modus blijft het potentiaalvrije contact van de hoffelijkheidslichtuitgang gesloten zolang als vereist door de openings- of sluitmanoeuvre, plus nog eens 60 seconden.

Hoe kan ik...

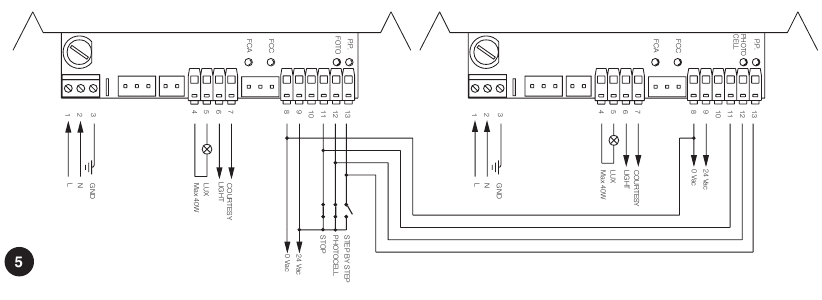

Twee besturingseenheden op tegenover elkaar liggende vleugels aansluiten:
Om een automatiseringssysteem te creëren dat werkt met 2 tegenover elkaar liggende vleugels:

• Gebruik twee motoren met de besturingseenheden aangesloten zoals aangegeven in fig.5.

• Sluit het knipperlicht en de "Gate Open Indicator" (Poort open indicator) aan op een van de twee besturingseenheden.
• De ingangen moeten parallel worden aangesloten.

• De "Common" (Gemeenschappelijke) van de ingangen kan worden aangesloten op een van de 2 besturingseenheden.
• Sluit de 0 volt (aansluiting 8) van de twee besturingseenheden aan.i.
• De functie "Phototest" (Fototest) mag niet worden gebruikt.
• De "Condominium" functie (dip-switch 3) moet worden gemonteerd, omdat hierdoor de vleugels opnieuw kunnen worden gesynchroniseerd als de 2 besturingseenheden niet meer synchroon lopen.

Een waarschuwingslampje "gate open" (poort open) aansluiten:

Accessoires

"RADIO" kaart
De besturingseenheid is voorzien van een connector voor het aansluiten van een radiokaart SMXI, die de "Step-by-Step" (Stap-voor-stap) en "Stop" ingang activeert en waardoor de besturingseenheid op afstand kan worden bediend met een zender.

Onderhoud

De besturingseenheid is elektronisch en heeft geen specifiek onderhoud nodig. Zorg er echter periodiek voor (minstens één keer per half jaar) dat het apparaat voor het aanpassen van de motorkracht perfect werkt; stel indien nodig bij met de trimmer.

Voer de hele testfase opnieuw uit om te controleren of de eindschakelaars, veiligheidsvoorzieningen (fotocellen, pneumatische randen, enz.) en het knipperlicht perfect werken.

Wat te doen als....

Dit gedeelte helpt installateurs bij het oplossen van enkele van de meest voorkomende problemen die zich tijdens de installatie kunnen voordoen.

Er brandt geen LED

• Controleer of de besturingseenheid van stroom wordt voorzien (controleer of de netspanning aanwezig is op de aansluitingen 1-2 en een spanning van ongeveer 24 Vac op de aansluitingen 8-9)
• Controleer of de 2 netzekeringen niet zijn doorgebrand; als geen van de LED's brandt, is er waarschijnlijk een ernstige storing opgetreden en moet de besturingseenheid daarom worden vervangen.

De OK LED knippert regelmatig, maar de INPUT LED's geven niet de status van de respectieve ingangen weer

• Controleer zorgvuldig de aansluitingen op de ingangsaansluitingen 8÷13.

De manoeuvre start niet

• Controleer of de LED's van de "Stop" (FCA + FCC) en "Foto" veiligheidsinrichting branden en of de relatieve commando-LED die is geactiveerd ("Stap-voor-stap") gedurende de gehele duur van het commando blijft branden.

De poort verandert van richting tijdens een manoeuvre
Een inversie wordt veroorzaakt door:

• De fotocel die wordt geactiveerd ("Photo" (Foto) tijdens de sluitmanoeuvre); controleer in dit geval de aansluitingen van de fotocellen en controleer de ingangs-LED's.

Technische specificaties

SMXI

Beschrijving van het product

Het bijzondere aan dit type radio-ontvanger is dat de herkenningscode voor elke zender anders is (deze verandert ook telkens wanneer deze wordt gebruikt).

Om de ontvanger een bepaalde zender te laten herkennen, moet de herkenningscode worden opgeslagen. Deze handeling moet worden herhaald voor elke zender die met de besturingseenheid moet communiceren.

Er kunnen maximaal 256 zenders in de ontvanger worden opgeslagen. Er kan geen enkele zender worden geannuleerd; alle codes moeten worden verwijderd.

Tijdens de fase van het opslaan van de zendercode kan een van deze opties worden gekozen:

Modus I. Elke zenderknop activeert de bijbehorende uitgang in de ontvanger, dat wil zeggen dat knop 1 uitgang 1 activeert, knop 2 uitgang 2 activeert, enzovoort. In dit geval is er een enkele opslagfase voor elke zender; tijdens deze fase maakt het niet uit welke knop wordt ingedrukt en er wordt slechts één geheugensector gebruikt.

Modus II. Elke zenderknop kan worden geassocieerd met een bepaalde uitgang in de ontvanger, bijvoorbeeld knop 1 activeert uitgang 2, knop 2 activeert uitgang 1, enzovoort. In dit geval moet de zender worden opgeslagen door op de vereiste knop te drukken voor elke te activeren uitgang. Uiteraard kan elke knop slechts één uitgang activeren, terwijl dezelfde uitgang door meer dan één knop kan worden geactiveerd. Er wordt één geheugensectie gebruikt voor elke knop.

De antenne installeren

De ontvanger vereist een ABF- of ABFKIT-antenne om goed te werken; zonder antenne is het bereik beperkt tot slechts enkele meters. De antenne moet zo hoog mogelijk worden geïnstalleerd; als er metalen of gewapende betonconstructies in de buurt zijn, kunt u de antenne erop installeren. Als de kabel die bij de antenne wordt geleverd te kort is, gebruik dan een coaxkabel met een impedantie van 50 ohm (bijv. RG58 met lage dispersie), de kabel mag niet langer zijn dan 10 m.

Als de antenne wordt geïnstalleerd op een plaats die niet met de aarde is verbonden (metselwerkconstructies), kan de aansluiting van de mantel worden geaard om een groter bereik te bieden. Het aardpunt moet uiteraard lokaal zijn en van goede kwaliteit. Als er geen ABF- of ABFKIT-antenne kan worden geïnstalleerd, kunt u redelijk goede resultaten behalen door de lengte van de draad die bij de ontvanger wordt geleverd als antenne te gebruiken en deze plat neer te leggen.

Een afstandsbediening opslaan

Wanneer de opslagfase is geactiveerd, wordt elke zender die correct wordt herkend binnen het ontvangstbereik van de radio opgeslagen. Houd hier rekening mee en verwijder indien nodig de antenne om de capaciteit van de ontvanger te verminderen.

De procedures voor het opslaan van de afstandsbedieningen moeten binnen een bepaalde tijdslimiet worden uitgevoerd; lees en begrijp de hele procedure voordat u begint. Om de volgende procedure uit te voeren, is het noodzakelijk om de knop op de behuizing van de radio-ontvanger (referentie A, Fig. 1b) en de bijbehorende led (referentie B, Fig. 1b) links van de knop te gebruiken.

Tabel "B1"	Modus I opslaan (elke knop activeert de bijbehorende uitgang in de ontvanger)	Voorbeeld
1.	Houd de ontvangerknop minstens 3 seconden ingedrukt
2.	Laat de knop los wanneer de led oplicht
3.	Druk binnen 10 seconden op de 1e knop op de op te slaan zender en houd deze minstens 2 seconden ingedrukt
N.B.: Als de procedure correct is opgeslagen, knippert de led op de ontvanger 3 keer. Als er andere zenders moeten worden opgeslagen, herhaalt u stap 3 binnen nog eens 10 seconden. De opslagfase eindigt als er gedurende 10 seconden geen nieuwe codes worden ontvangen.
Tabel "B2"	Modus II opslaan (elke knop kan worden geassocieerd met een bepaalde uitgang)	Voorbeeld
1.	Druk zo vaak als het nummer van de gewenste uitgang op de ontvangerknop en laat deze los (tweemaal voor uitgang nr. 2)
2.	Zorg ervoor dat de led zo vaak knippert als het nummer van de gewenste uitgang (2 keer knipperen voor uitgang nr. 2).
3.	Druk binnen 10 seconden op de gewenste knop op de op te slaan zender en houd deze minstens 2 seconden ingedrukt.
N.B.: Als de procedure correct is opgeslagen, knippert de led op de ontvanger 3 keer. Als er andere zenders moeten worden opgeslagen, herhaalt u stap 3 binnen nog eens 10 seconden. De opslagfase eindigt als er gedurende 10 seconden geen nieuwe codes worden ontvangen.

Op afstand opslaan

Het is mogelijk om een nieuwe zender in het ontvangergeheugen in te voeren zonder het toetsenbord te gebruiken. Er moet een eerder opgeslagen en operationele afstandsbediening beschikbaar zijn. De nieuwe zender "erft" de kenmerken van de eerder opgeslagen zender. Als de eerste zender in modus I is opgeslagen, wordt de nieuwe ook in modus I opgeslagen en kan een van de knoppen van de zender worden ingedrukt. Als de eerste zender in modus II is opgeslagen, wordt de nieuwe ook in modus II opgeslagen, maar de knop die de vereiste uitgang activeert, moet op de eerste zender worden ingedrukt, net als de knop die moet worden opgeslagen op de tweede. U moet alle instructies van tevoren lezen, zodat u de handelingen in volgorde zonder onderbrekingen kunt uitvoeren. Plaats uzelf nu met de twee afstandsbedieningen (de NIEUWE die code moet worden opgeslagen en de OUDE die al is opgeslagen) binnen het werkbereik van de radiobedieningen (binnen het maximale bereik) en voer de instructies uit die in de tabel staan.

Tabel "B3"	Op afstand opslaan	Voorbeeld
1.	Druk de knop op de NIEUWE zender minstens 5 seconden in en laat deze vervolgens los
2.	Druk de knop op de OUDE zender 3 keer langzaam in
3.	TX Druk de knop op de NIEUWE zender langzaam in en laat deze vervolgens los
N.B.: Als er andere zenders moeten worden opgeslagen, herhaalt u de bovenstaande stappen voor elke nieuwe zender

Alle zenders verwijderen
Alle opgeslagen codes kunnen als volgt worden verwijderd:

Tabel "B4"	Alle zenders verwijderen	Voorbeeld
1.	Druk op de ontvangerknop en houd deze ingedrukt
2.	Wacht tot de led oplicht, wacht vervolgens tot deze uitschakelt en wacht vervolgens tot deze 3 keer knippert
3.	Laat de knop precies tijdens de derde flits los
N.B.: als de procedure correct is uitgevoerd, knippert de led na enkele ogenblikken 5 keer.

Technische kenmerken

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Nice robo, thor, smxi

Beschikbare talen
