Stihl SR200 Handleiding

Gids voor het gebruik van deze handleiding

Pictogrammen
De betekenis van de pictogrammen die op de machine zijn bevestigd of in de machine zijn aangebracht, worden in deze handleiding uitgelegd.
Afhankelijk van het betreffende model kunnen de volgende pictogrammen op uw machine staan.

	Brandstoftank voor benzine- en motoroliemengsel
	Druk hierop om de handmatige brandstofpomp te bedienen
	Debietregeling

Symbolen in tekst
Veel bedienings- en veiligheidsinstructies worden ondersteund door illustraties.
De afzonderlijke stappen of procedures die in de handleiding worden beschreven, kunnen op verschillende manieren worden gemarkeerd:

• Een opsommingsteken markeert een stap of procedure.
  Een beschrijving van een stap of procedure die rechtstreeks naar een illustratie verwijst, kan itemnummers bevatten die in de illustratie voorkomen. Voorbeeld:
• Maak de schroef (1) los.
• Hefboom (2)...

Naast de bedieningsinstructies kan deze handleiding paragrafen bevatten die uw speciale aandacht vereisen. Dergelijke paragrafen zijn gemarkeerd met de onderstaande symbolen en signaalwoorden:

Duidt op een direct risico op ernstig of dodelijk letsel.

Duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot ernstig of dodelijk letsel.
LET OP
Duidt op een risico op materiële schade, inclusief schade aan de machine of de afzonderlijke onderdelen ervan.

Technische verbeteringen
De filosofie van STIHL is om al haar producten voortdurend te verbeteren. Als gevolg hiervan worden er van tijd tot tijd technische wijzigingen en verbeteringen aangebracht. Daarom worden sommige wijzigingen, modificaties en verbeteringen mogelijk niet in deze handleiding behandeld. Als de bedieningskenmerken of het uiterlijk van uw machine afwijken van de beschrijvingen in deze handleiding, neem dan contact op met uw STIHL-dealer of de STIHL-distributeur voor uw regio voor hulp.

Veiligheidsmaatregelen en werktechnieken

Omdat de rugspuit een elektrisch gereedschap is voor het spuiten van chemicaliën, moeten speciale veiligheidsmaatregelen in acht worden genomen om het risico op persoonlijk letsel te verminderen.
Het is belangrijk dat u de volgende algemene veiligheidsmaatregelen en waarschuwingen leest, volledig begrijpt en in acht neemt. Lees de gebruiksaanwijzing en de veiligheidsmaatregelen periodiek. Lees bovendien de instructies van de fabrikant van de chemische producten die worden gebruikt en volg deze op. Aangezien dergelijke producten sterk kunnen verschillen in vereisten en risico's voor de behandeling/toepassing, is het productetiket normaal gesproken uw beste leidraad voor een veilig en effectief gebruik.
Gebruik uw elektrisch gereedschap voor het spuiten van chemicaliën en andere vloeistoffen om ongedierte en onkruid te bestrijden in fruit-, bloemen- en moestuinen, op bomen en struiken en op andere planten, zoals koffie, tabak en katoen. Het is ook nuttig bij het onderhoud van jonge bomen, bijvoorbeeld voor het bestrijden van de schorskever en ander ongedierte en plantenziekten.
Gebruik alleen gewasbeschermingsmiddelen die specifiek zijn goedgekeurd voor gebruik in sproeiers/rugspuiten door hun fabrikant en die voldoen aan alle toepasselijke veiligheidsvoorschriften, normen en verordeningen.

Gebruik het niet voor andere doeleinden, omdat misbruik kan leiden tot persoonlijk letsel of schade aan eigendommen, inclusief schade aan de machine.
Laat uw STIHL-dealer u zien hoe u uw elektrische gereedschap bedient. Neem alle toepasselijke lokale veiligheidsvoorschriften, normen en verordeningen in acht.
Alle bedienings- en onderhoudspersoneel moet worden opgeleid en vertrouwd zijn met de juiste hanteringsprocedures voor de gebruikte chemische producten, evenals met eerste hulp/noodhulp en voorschriften voor de verwijdering van vloeibare en droge chemicaliën.

Uw elektrische gereedschap is uitsluitend bedoeld voor professioneel gebruik. Leen of verhuur uw elektrische gereedschap niet zonder de gebruiksaanwijzing. Zorg ervoor dat iedereen die het gebruikt, de informatie in deze gebruiksaanwijzing begrijpt.

Minderjarigen mogen dit elektrische gereedschap nooit gebruiken. Omstanders, vooral kinderen en dieren, mogen niet in het gebied komen waar het wordt gebruikt.

Om het risico op letsel bij omstanders en schade aan eigendommen te verminderen, mag u uw elektrische gereedschap nooit onbeheerd laten draaien. Wanneer het niet in gebruik is (bijvoorbeeld tijdens een werkpauze), schakelt u het uit en zorgt u ervoor dat onbevoegden het niet gebruiken.
De meeste van deze veiligheidsmaatregelen en waarschuwingen zijn van toepassing op het gebruik van alle STIHL-rugspuiten. Verschillende modellen kunnen verschillende onderdelen en bedieningselementen hebben. Raadpleeg het juiste hoofdstuk in deze gebruiksaanwijzing voor een beschrijving van de bedieningselementen en de functie van de onderdelen van uw model.

Veilig gebruik van een rugspuit omvat

1. de gebruiker
2. het elektrisch gereedschap
3. de behandeling van de te spuiten chemicaliën.
4. het gebruik van het elektrisch gereedschap

DE GEBRUIKER
Fysieke conditie
U moet in een goede fysieke conditie en geestelijke gezondheid verkeren en niet onder invloed zijn van een stof (drugs, alcohol, enz.) die het gezichtsvermogen, de behendigheid of het beoordelingsvermogen kan aantasten. Gebruik deze machine niet als u moe bent.

Wees alert – als u moe wordt, neem dan een pauze. Vermoeidheid kan leiden tot verlies van controle. Werken met elektrisch gereedschap kan inspannend zijn. Als u een aandoening heeft die kan worden verergerd door inspannend werk, raadpleeg dan uw arts voordat u deze machine bedient.

Langdurig gebruik van een elektrisch gereedschap (of andere machines) dat de gebruiker blootstelt aan trillingen, kan leiden tot whitefinger disease (fenomeen van Raynaud) of carpaaltunnelsyndroom.
Deze aandoeningen verminderen het vermogen van de hand om temperatuur te voelen en te reguleren, veroorzaken gevoelloosheid en branderige gevoelens en kunnen schade aan zenuwen en bloedsomloop en weefselnecrose veroorzaken.
Alle factoren die bijdragen aan whitefinger disease zijn niet bekend, maar koud weer, roken en ziekten of lichamelijke aandoeningen die de bloedvaten en het bloedtransport beïnvloeden, evenals hoge trillingsniveaus en lange perioden van blootstelling aan trillingen worden genoemd als factoren bij de ontwikkeling van whitefinger disease. Om het risico op whitefinger disease en carpaaltunnelsyndroom te verminderen, dient u rekening te houden met het volgende:
De meeste STIHL elektrische gereedschappen zijn verkrijgbaar met een anti-vibratie ("AV")-systeem dat is ontworpen om de overdracht van trillingen die door de machine worden veroorzaakt naar de handen van de gebruiker te verminderen. Een AV-systeem wordt aanbevolen voor mensen die regelmatig of langdurig elektrisch gereedschap gebruiken.

• Draag handschoenen en houd uw handen warm.
• Houd het AV-systeem goed onderhouden. Een elektrisch gereedschap met losse onderdelen of met beschadigde of versleten AV-elementen heeft de neiging om hogere trillingsniveaus te hebben.
• Houd te allen tijde een stevige grip, maar knijp niet met constante, overmatige druk in de handgrepen. Neem regelmatig pauzes.

Alle bovengenoemde voorzorgsmaatregelen garanderen niet dat u geen whitefinger disease of carpaaltunnelsyndroom zult oplopen. Daarom moeten regelmatige en regelmatige gebruikers de conditie van hun handen en vingers nauwlettend in de gaten houden. Raadpleeg onmiddellijk een arts als een van de bovenstaande symptomen optreedt.

Het ontstekingssysteem van de STIHL-unit produceert een elektromagnetisch veld van een zeer lage intensiteit. Dit veld kan sommige pacemakers storen. Om het risico op ernstig of dodelijk letsel te verminderen, moeten personen met een pacemaker hun arts en de fabrikant van de pacemaker raadplegen voordat ze dit gereedschap bedienen.

Juiste kleding

Om het risico op letsel bij het werken met chemische stoffen te verminderen, moet de gebruiker de juiste beschermende kleding dragen bij het vullen, gebruiken en reinigen van het elektrisch gereedschap. Volg altijd alle instructies van de fabrikant van de chemicaliën met betrekking tot de juiste oog-, huid- en ademhalingsbescherming. Deze kunnen afwijken van en verder gaan dan de volgende voorzorgsmaatregelen.

Om het risico op letsel aan uw ogen te verminderen, mag u uw elektrische gereedschap nooit bedienen zonder een veiligheidsbril of een goed passende veiligheidsbril met voldoende bescherming aan de boven- en zijkant die voldoet aan ANSI Z 87.1.
Het geluid van elektrisch gereedschap kan uw gehoor beschadigen. Draag geluidsbarrières (oordopjes of gehoorkappen) om uw gehoor te beschermen. Regelmatige en regelmatige gebruikers moeten hun gehoor regelmatig laten controleren.
Wees bijzonder alert en voorzichtig bij het dragen van gehoorbescherming, omdat uw vermogen om waarschuwingen (geschreeuw, alarmen, enz.) te horen beperkt is.
Bij het werken met giftige chemicaliën moeten de gebruiker en alle omstanders mogelijk een goed passend ademhalingsapparaat dragen dat is goedgekeurd door NIOSH/MSHA voor de gebruikte chemicaliën. Raadpleeg het productetiket. Het inademen van giftige chemicaliën kan ernstig of dodelijk letsel veroorzaken.

Draag altijd rubberen/chemicaliënbestendige handschoenen bij het hanteren van dit elektrisch gereedschap.

Voor sommige chemicaliën is het raadzaam om ondoordringbare overalls of een ondoordringbaar werkplatform te dragen. Controleer het productetiket. Als u boven uw hoofd spuit of als de spray hoofdhoogte kan bereiken, draag dan een hoed met brede rand of een andere geschikte hoofdbedekking. Draag geen korte broek, sandalen of ga op blote voeten.

Draag rubberen/chemicaliënbestendige laarzen.

Vermijd loszittende jassen, sjaals, dassen, sieraden, uitlopende of manchetbroeken, ongebonden lang haar of iets anders dat vast kan komen te zitten aan takken, borstels of bewegende delen van het apparaat. Zet het haar vast zodat het zich boven schouderhoogte bevindt.

In beperkte omstandigheden kunnen rugspuiten ook worden gebruikt in kassen die zeer goed geventileerd zijn als de gebruiker zichzelf kan beschermen tegen schadelijke effecten door het gebruik van de juiste oog-, huid- en ademhalingsbescherming. Dergelijk werk kan speciale voorzorgsmaatregelen vereisen en mag niet verboden zijn op het etiket van het chemische product.

HET ELEKTRISCH GEREEDSCHAP

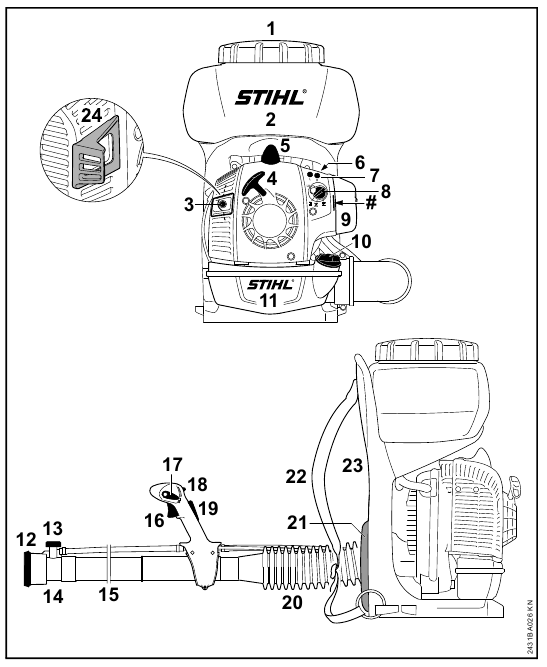

Zie het hoofdstuk over "Hoofdonderdelen" voor illustraties en definities van de onderdelen van het elektrisch gereedschap.

Wijzig dit elektrische gereedschap nooit op enigerlei wijze. Alleen hulpstukken die door STIHL zijn geleverd of uitdrukkelijk door STIHL zijn goedgekeurd voor gebruik met het specifieke STIHL-model zijn toegestaan. Hoewel bepaalde niet-goedgekeurde hulpstukken bruikbaar zijn met STIHL elektrisch gereedschap, kan het gebruik ervan in feite uiterst gevaarlijk zijn.
Als dit gereedschap wordt blootgesteld aan ongewoon hoge belastingen waarvoor het niet is ontworpen (bijvoorbeeld zware impact of een val), controleer dan altijd of het in goede staat is voordat u verder werkt. Controleer met name of het brandstofsysteem dicht is (geen lekkages) en of de bedieningselementen en veiligheidsvoorzieningen goed werken. Gebruik deze machine niet meer als deze beschadigd is. Laat het in geval van twijfel controleren door uw STIHL-servicehandelaar.

OMGAAN MET CHEMICALIËN

Sommige chemicaliën die met uw gemotoriseerde gereedschap worden gespoten, kunnen giftige en/of bijtende stoffen bevatten. Dergelijke chemicaliën kunnen gevaarlijk zijn en ernstig of dodelijk letsel veroorzaken bij personen en dieren en/of ernstige schade aan planten en het milieu.
Vermijd direct contact met chemicaliën. Volg de instructies van de fabrikant van de chemische stof met betrekking tot elk contact met zijn product.

Lees het etiket elke keer voordat u de chemische stof mengt of gebruikt en voordat u deze opslaat of weggooit. Vertrouw niet op uw geheugen. Onzorgvuldig of onjuist gebruik kan ernstig of dodelijk letsel veroorzaken.

Chemicaliën kunnen schadelijk zijn voor personen, dieren en het milieu als ze onjuist worden gebruikt. Bovendien mogen sommige chemicaliën die bijtend, corrosief of giftig zijn, niet in uw vernevelaar worden gebruikt.
Lees de etiketten op chemische containers zorgvuldig voor gebruik. Chemicaliën zijn ingedeeld in categorieën van toxiciteit. Pesticiden die worden gereguleerd door de EPA, bijvoorbeeld, gebruiken signaalwoorden om het potentieel van het product aan te geven om u ziek te maken. "Caution" (Voorzichtig) staat op pesticiden die het minst schadelijk voor de mens zijn bevonden. "Warning" (Waarschuwing) geeft een product aan dat giftiger is dan die in de "Caution" (Voorzichtig) groep. Pesticiden met het signaalwoord "Danger" (Gevaar) op het etiket zijn zeer giftig of irriterend. Ze moeten met uiterste zorg worden gebruikt. Ten slotte zijn pesticiden met het label "Danger – Poison" (Gevaar – Vergif) alleen voor beperkt gebruik en moeten ze over het algemeen worden gebruikt onder toezicht van een gecertificeerde toepasser. Elke categorie heeft unieke handlingseigenschappen.
Maak uzelf vertrouwd met de kenmerken voor de categorie die u gebruikt.
Chemicaliën mogen alleen worden gebruikt door personen die zijn opgeleid in de hantering ervan en de juiste eerstehulpmaatregelen.

Meng alleen compatibele pesticiden. Verkeerde mengsels kunnen giftige dampen produceren.
Wanneer u chemicaliën hanteert en wanneer u spuit, zorg er dan voor dat u werkt in overeenstemming met de lokale, staats- en federale milieubeschermingsregels en richtlijnen. Spuit niet bij winderige omstandigheden. Om het milieu te helpen beschermen, gebruik alleen de aanbevolen dosering – niet overmatig gebruiken. Besteed speciale aandacht bij gebruik in de buurt van stroomgebieden, waterwegen, enz.

Niet eten, drinken of roken tijdens het hanteren van chemicaliën of tijdens het spuiten. Blaas nooit door spuitmonden, kleppen, leidingen of andere onderdelen met de mond. Hanteer chemicaliën altijd in een goed geventileerde ruimte, terwijl u geschikte beschermende kleding en veiligheidsuitrusting draagt. Bewaar of vervoer chemicaliën niet samen met voedsel of medicijnen, en hergebruik nooit een chemische container voor een ander doel.
Breng geen droge of vloeibare chemicaliën over naar andere containers, vooral voedsel- en/of drinkcontainers.

In geval van accidenteel contact of inslikken van chemicaliën of in geval van besmetting van kleding, stop het werk en raadpleeg onmiddellijk de instructies van de fabrikant van de chemische stof. Als u twijfelt over wat u moet doen, raadpleeg dan onmiddellijk een antigifcentrum of arts. Houd het etiket van het product beschikbaar om voor te lezen aan of te tonen aan de personen die u raadpleegt.
Maak alle gemorste chemicaliën onmiddellijk schoon. Verwijder alle resten in overeenstemming met de staats- of federale wet- en regelgeving.

Houd chemicaliën buiten het bereik van kinderen, andere onbevoegde personen en dieren. Wanneer niet in gebruik, bewaar chemicaliën op een veilige plaats. Volg de aanbevelingen van de fabrikant voor de juiste opslag.

Chemicaliën voorbereiden
Bereid chemische oplossingen voor volgens de instructies van de fabrikant.

• Bereid alleen voldoende oplossing voor de taak die voorhanden is, zodat er niets overblijft.
• Meng chemicaliën alleen in overeenstemming met de instructies – verkeerde mengsels kunnen giftige dampen of explosieve mengsels produceren.
• Spuit nooit onverdunde chemicaliën.
• Bereid de oplossing voor en vul de container alleen buiten, op goed geventileerde plaatsen.

Opslag

• Bewaar de spuitoplossing niet langer dan één dag in de container van de vernevelaar.
• Bewaar en transporteer de spuitoplossing alleen in goedgekeurde containers.
• Bewaar de spuitoplossing nooit in containers die bedoeld zijn voor voedsel, drank of diervoeder.
• Bewaar de spuitoplossing niet bij voedsel, drank of diervoeder.
• Houd de spuitoplossing buiten het bereik van kinderen en dieren.
• Bewaar de spuitoplossing op een plaats die is beveiligd tegen ongeoorloofd gebruik.

HET GEBRUIK VAN HET GEMOTORISEERDE GEREEDSCHAP
Het gemotoriseerde gereedschap vervoeren

Schakel altijd de motor uit voordat u de machine van uw rug haalt en neerzet. Leeg de container bij het vervoeren in een voertuig; zet het goed vast om omvallen, brandstoflekkage en schade aan het apparaat te voorkomen.

Brandstof
Uw STIHL-gemotoriseerde gereedschap gebruikt een olie-benzinemengsel als brandstof (zie het hoofdstuk over "Brandstof" in deze gebruiksaanwijzing).

Benzine is een extreem ontvlambare brandstof. Als het wordt gemorst en ontstoken door een vonk of een andere ontstekingsbron, kan het brand en ernstig brandwonden of schade aan eigendommen veroorzaken. Wees uiterst voorzichtig bij het hanteren van benzine of een brandstofmengsel. Rook niet en breng geen vuur of vlam in de buurt van de brandstof of het gemotoriseerde gereedschap. Merk op dat brandbare brandstofdamp uit het brandstofsysteem kan ontsnappen.

Brandstofinstructies

Om het risico op ernstig letsel door brandwonden te verminderen, mag u nooit proberen het apparaat bij te tanken totdat het volledig van de bediener is verwijderd.

Tank uw gemotoriseerde gereedschap in goed geventileerde ruimtes, buiten. Schakel altijd de motor uit en laat hem afkoelen voordat u gaat tanken. De benzinedampdruk kan zich in de brandstoftank opbouwen, afhankelijk van de gebruikte brandstof, de weersomstandigheden en het tankontluchtingssysteem.
Om het risico op brandwonden en ander persoonlijk letsel door ontsnappende gasdamp en dampen te verminderen, verwijdert u de brandstofvulopening op uw gemotoriseerde gereedschap voorzichtig, zodat eventuele druk die zich in de tank heeft opgebouwd langzaam kan ontsnappen. Verwijder nooit de brandstofvulopening terwijl de motor draait.
Kies een kale ondergrond om te tanken en ga minstens 3 meter van de tankplek vandaan voordat u de motor start. Veeg eventueel gemorste brandstof weg voordat u uw machine start.

Controleer op brandstoflekkage tijdens het tanken en tijdens het gebruik. Als er brandstoflekkage wordt gevonden, start of laat de motor dan niet draaien totdat het lek is verholpen en eventueel gemorste brandstof is weggeveegd. Zorg ervoor dat er geen brandstof op uw kleding komt. Als dit gebeurt, verwissel dan onmiddellijk uw kleding.

Schroefdop


Trillingen van het apparaat kunnen ervoor zorgen dat een onjuist aangedraaide brandstofvulopening losraakt of loskomt en hoeveelheden brandstof morst. Om het risico op brandstoflekkage en brand te verminderen, draait u de brandstofvulopening met de hand zo stevig mogelijk aan.
Zie ook het hoofdstuk "Tanken" in uw gebruiksaanwijzing voor aanvullende informatie.

De container vullen

Draai alle verbindingen vast en controleer of de slang goed is bevestigd en in goede staat verkeert. Houd de klephendel op de bedieningshendel gesloten.
Voordat u het gemotoriseerde gereedschap met chemicaliën gebruikt, vult u het met vers water om er zeker van te zijn dat u het correct hebt gemonteerd en oefent u met spuiten. Controleer op dit moment ook op eventuele lekken. Wanneer u volledig vertrouwd bent met de werking van het gemotoriseerde gereedschap, volgt u de normale bedieningsprocedures.
Vul uw gemotoriseerde gereedschap in goed geventileerde ruimtes, buiten.

Niet gebruiken:

• brandbare stoffen in de vernevelaar, die kunnen exploderen en ernstig of dodelijk letsel kunnen veroorzaken;
• bijtende of corrosieve materialen in de vernevelaar, die schade aan het apparaat kunnen veroorzaken;
• vloeistoffen met een temperatuur boven 50 °C (120 °F) om verbranding en schade aan het apparaat te voorkomen.

Om de container te vullen, plaatst u het gemotoriseerde gereedschap op een vlakke ondergrond. Om het risico op verontreiniging van de omgeving te verminderen, moet u ervoor zorgen dat u de container niet te vol vult met een chemische oplossing.
Om het risico op letsel te verminderen, mag u het apparaat niet vullen terwijl u het op uw rug draagt.
Als u de container vult met een slang die is aangesloten op een centrale watervoorziening, zorg er dan voor dat het uiteinde van de slang zich buiten de oplossing bevindt om het risico op terugstroming te verminderen,
d.w.z. dat de chemicaliën in de watervoorziening worden gezogen in het geval van een plotseling vacuüm.
Bereken de juiste hoeveelheid chemische oplossing, zodat deze in één keer wordt opgebruikt, zonder dat er extra oplossing in de tank achterblijft.
Plaats na het vullen de containerdop en draai deze stevig vast.

Controleer op lekkage tijdens het bijvullen en tijdens het gebruik. Een lek uit de container of een losse fitting kan uw kleding doordrenken en in contact komen met uw huid.

Voordat u begint

Controleer vóór aanvang altijd uw elektrische gereedschap op de juiste staat en werking, met name de gasklephendel en de instelhendel met stopstand. De gasklephendel moet vrij bewegen en altijd terugveren naar de stationaire stand. Probeer nooit de bedieningselementen of veiligheidsvoorzieningen aan te passen.

Controleer het brandstofsysteem op lekken, vooral de zichtbare delen, b.v. vuldop, slangaansluitingen, handmatige brandstofpomp (alleen voor elektrisch gereedschap dat is uitgerust met een handmatige brandstofpomp). Start de motor niet als er lekkages of schade zijn – brandgevaar! Laat de machine repareren door een servicedealer voordat u hem gebruikt.

Om het risico op lekkage en huidcontact met chemicaliën te verminderen, moet u controleren of de dop van de container en alle aansluitingen in het sproeipad goed vastzitten en ervoor zorgen dat de slang goed is bevestigd en in goede staat verkeert. Houd de klephendel gesloten.

Gebruik uw elektrische gereedschap nooit als het beschadigd, onjuist afgesteld of onderhouden is, of niet volledig of veilig is gemonteerd.

Controleer of de bougiekabel stevig op de bougie is gemonteerd – een losse kabel kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken.
Houd de bedieningsgreep te allen tijde schoon en droog; het is vooral belangrijk om hem vrij te houden van vocht, pek, olie, brandstofmengsel, vet of hars, zodat u een stevige grip kunt behouden en uw elektrische gereedschap goed kunt bedienen.

Om het risico op letsel door weggeslingerde onderdelen te verminderen, moet u de ventilatorbehuizing controleren op schade (scheuren, inkepingen, afbrokkeling). Als er schade wordt geconstateerd, stop dan met het gebruik van het apparaat en neem contact op met uw STIHL-dealer voor reparatie.
Controleer de staat van de harnasbanden en vervang beschadigde of versleten banden.

Pas het draagharnas aan uw maat aan voordat u met het werk begint.
In noodgevallen kunt u snel uit het harnas glippen en de machine afwerpen. Probeer een aantal keren uit het harnas te glippen voordat u de machine gebruikt om eraan te wennen. Werp de machine niet af tijdens het oefenen, omdat dit de machine kan beschadigen.

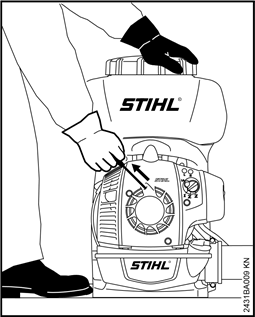

Starten
Start de motor op minstens 3 meter (10 voet) afstand van de tankplaats, alleen buitenshuis.
Raadpleeg de betreffende sectie in deze handleiding voor specifieke startinstructies. Plaats het elektrische gereedschap op een stevige ondergrond of een ander stevig oppervlak in een open ruimte. Zorg voor een goede balans en een veilige stand.

Uw elektrische gereedschap is een machine voor één persoon. Om het risico op oogletsel of ander letsel door weggeslingerde voorwerpen te verminderen, moet u ervoor zorgen dat omstanders zich op minstens 15 meter (50 voet) afstand bevinden bij het starten en tijdens het gebruik. Stop onmiddellijk met de werkzaamheden als u wordt benaderd.
De hulp van een andere persoon kan nodig zijn bij het plaatsen van het apparaat op uw rug na het starten. Om het risico op letsel bij de assistent door weggeslingerde voorwerpen, chemische spray/stof of contact met hete uitlaatgassen te verminderen, moet de motor tijdens deze korte periode stationair draaien en mag uw assistent niet in de buurt van de uitlaatmond of uitlaat staan. Anders moet het apparaat zonder hulp worden gestart en bediend.

Wanneer u aan de startgreep trekt, wikkel het startkoord dan niet om uw hand. Laat de greep niet terugslaan, maar geleid het startkoord om het op de juiste manier terug te spoelen. Het niet opvolgen van deze procedure kan leiden tot letsel aan uw hand of vingers en kan het startmechanisme beschadigen.

Tijdens het gebruik
Het elektrische gereedschap vasthouden en bedienen

De vernevelaar is ontworpen voor bediening met één hand, met de rechterhand op de bedieningsgreep. Hij moet als rugzak worden gedragen met de riemen van het harnas over beide schouders.

Om het risico op verlies van controle te verminderen, mag u het apparaat nooit dragen met de riem(en) over één schouder.
Wikkel uw vingers stevig om de handgreep en houd de bedieningsgreep tussen uw duim en wijsvinger. Houd uw hand in deze positie om uw machine te allen tijde onder controle te hebben.

Om de container rechtop te houden en het risico op morsen te verminderen, mag u niet in uw middel buigen. Buig alleen in uw knieën en ondersteun uzelf indien nodig om een goede balans te waarborgen.
Onthoud dat een vernevelaar gevuld met vloeistof een aanzienlijk gewicht heeft. Wees voorzichtig bij het buigen, leunen of lopen.

Reik niet te ver. Zorg te allen tijde voor een goede stand en evenwicht. Speciale zorg moet worden besteed aan gladde omstandigheden (natte grond, sneeuw en ijs) en in moeilijk, overwoekerd terrein. Let op verborgen obstakels zoals boomstronken, wortels en greppels om struikelen te voorkomen. Voor een betere stand kunt u gevallen takken, struikgewas en stekken verwijderen. Wees uiterst voorzichtig bij het werken op hellingen of oneffen terrein.
Om het risico op struikelen en verlies van controle te verminderen, mag u niet achteruit lopen tijdens het bedienen van de machine.

Om het risico op letsel door verlies van controle te verminderen, mag u nooit op een ladder, in een boom of op een andere onveilige steun werken.
Laat het elektrische gereedschap tijdens werkpauzes niet in de hete zon of in de buurt van een warmtebron liggen.

Werkomstandigheden
Gebruik en start uw elektrische gereedschap alleen buitenshuis in een goed geventileerde ruimte. Gebruik het alleen bij goede zichtbaarheid en daglicht. Werk voorzichtig.


Zodra de motor draait, produceert dit product giftige uitlaatgassen die chemicaliën bevatten, zoals onverbrande koolwaterstoffen (waaronder benzeen) en koolmonoxide, waarvan bekend is dat ze ademhalingsziekten/-letsel, kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Sommige van de gassen (b.v. koolmonoxide) kunnen kleurloos en geurloos zijn. Om het risico op ernstig of dodelijk letsel/ziekte door het inademen van giftige dampen te verminderen, mag u de machine nooit binnenshuis of op slecht geventileerde plaatsen laten draaien.

Het inademen van chemicaliën kan ervoor zorgen dat gevoelige personen een allergische of astmatische reactie krijgen.
Aanzienlijke of herhaalde inademing van bepaalde chemicaliën kan ademhalingsziekten, kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Beheers de chemische spray/stof waar mogelijk bij de bron. Gebruik goede werkmethoden, zoals het bedienen van het apparaat, zodat de wind of het werkproces de chemische spray/stof niet terugblaast op de bediener. Volg de aanbevelingen van EPA/OSHA/NIOSH en beroeps- en brancheorganisaties met betrekking tot correct gebruik. Wanneer de inademing van de chemische spray/stof die wordt aangebracht niet kan worden vermeden, moeten de bediener en alle omstanders mogelijk een ademhalingsapparaat dragen dat is goedgekeurd door NIOSH/MSHA voor het type chemische stof dat wordt aangetroffen. Raadpleeg het etiket van het chemische product dat wordt gebruikt.

Als u niet bekend bent met de risico's die verbonden zijn aan de betreffende chemische stof, raadpleeg dan het productetiket en/of het veiligheidsinformatieblad voor die stof en/of raadpleeg de fabrikant/leverancier van het materiaal. U kunt ook uw werkgever, overheidsinstanties zoals de EPA, OSHA en NIOSH en andere bronnen over gevaarlijke stoffen raadplegen. De staat Californië en sommige andere autoriteiten hebben bijvoorbeeld lijsten gepubliceerd van stoffen waarvan bekend is dat ze kanker, reproductietoxiciteit, enz. veroorzaken.

Bedieningsinstructies

Schakel in geval van nood onmiddellijk de motor uit – zet de instelhendel op 0 of STOP.


Spuit nooit in de richting van mensen, dieren of eigendommen die gewond of beschadigd kunnen raken door de sproeiformule.
Let op de windrichting, d.w.z. werk niet tegen de wind in. Ga bij het spuiten zo staan dat de wind niet naar u of omstanders waait.
Houd kinderen en huisdieren uit de buurt van gebieden die net zijn besproeid. Na het gebruik van sommige chemicaliën, vooral landbouwpesticiden, moet een bord worden geplaatst op het behandelde gebied dat een "Restricted Entry Interval" (REI) (Beperkte toegangsinterval) van kracht is. Raadpleeg het etiket van het product en alle toepasselijke overheidsvoorschriften.

Uw elektrische gereedschap is niet geïsoleerd tegen elektrische schokken. Om het risico op elektrocutie te verminderen, mag u dit elektrische gereedschap nooit gebruiken in de buurt van draden of kabels (stroom, enz.) die elektrische stroom kunnen geleiden. Spuit niet op of in de buurt van elektrische installaties.

Om het risico op persoonlijk letsel te verminderen, mag u de luchtstoot niet op omstanders richten, omdat de hoge druk van de luchtstroom ogen kan verwonden en kleine voorwerpen met grote snelheid kan wegblazen.

De ventilator tussen de luchtinlaat- en uitlaatopeningen draait wanneer de motor draait.
Steek nooit een vreemd voorwerp in de luchtinlaat van de machine of in de uitlaat van de blazer. Het zal het ventilatorwiel beschadigen en kan ernstig letsel veroorzaken bij de bediener of omstanders als gevolg van het voorwerp of gebroken onderdelen die met hoge snelheid worden uitgeworpen.
Plaats de blazer niet op de grond wanneer u met hoge snelheid werkt, omdat kleine voorwerpen zoals zand, gras, stof, enz. in de luchtinlaat kunnen worden gezogen en het ventilatorwiel kunnen beschadigen.

Wijzig uw geluiddemper nooit. Elke wijziging kan leiden tot een toename van de warmtestraling, vonken of geluidsniveau, waardoor het risico op brand, brandwonden of gehoorverlies toeneemt. U kunt ook de motor permanent beschadigen. Laat uw geluiddemper alleen onderhouden en repareren door uw STIHL-servicehandelaar.

De geluiddemper en andere delen van de motor (b.v. koelribben van de cilinder, bougie) worden heet tijdens het gebruik en blijven een tijdje heet nadat de motor is gestopt.
Om het risico op brandwonden te verminderen, mag u de geluiddemper en andere delen niet aanraken terwijl ze heet zijn. Houd het gebied rond de geluiddemper schoon. Verwijder overtollig smeermiddel en al het vuil zoals dennennaalden, takken of bladeren. Laat de motor afkoelen op beton, metaal, kale grond of massief hout, uit de buurt van brandbare stoffen.

Een onjuist gemonteerde of beschadigde cilinderbehuizing of een beschadigde/vervormde geluiddemper kan het koelproces van de geluiddemper belemmeren. Om het risico op brand of brandwonden te verminderen, mag u niet doorwerken met een beschadigde of onjuist gemonteerde cilinderbehuizing of een beschadigde/vervormde geluiddemper.
Uw geluiddemper is voorzien van een vonkenvanger die is ontworpen om het risico op brand door de uitstoot van hete deeltjes te verminderen. Gebruik uw apparaat nooit zonder een ontbrekende of beschadigde vonkenvanger. Als uw gas/oliemengverhouding correct is (d.w.z. niet te rijk), blijft dit scherm normaal gesproken schoon als gevolg van de warmte van de geluiddemper en heeft het geen onderhoud nodig. Als u prestatieverlies ervaart en u vermoedt een verstopt scherm, laat uw geluiddemper dan onderhouden door een STIHL-servicehandelaar. Sommige staats- of federale wetten of voorschriften kunnen een goed onderhouden vonkenvanger vereisen voor bepaalde toepassingen. Zie het gedeelte "Onderhoud, reparatie en opslag" van deze veiligheidsmaatregelen. Onthoud dat het risico op een struik- of bosbrand groter is in hete of droge omstandigheden.

Na het beëindigen van de werkzaamheden
Was uzelf na het spuiten of hanteren van chemicaliën altijd grondig met water en zeep. Douche onmiddellijk en was alle beschermende kleding apart van andere items. Volg alle aanvullende aanbevelingen van de fabrikant van de chemische stof op.
Verwijder altijd stof en vuil van het motorwerktuig.

Maak de container en de montage na elk gebruik leeg, spoel ze schoon en reinig ze. Dit helpt voorkomen dat de oplossing kristalliseert, wat later verstopping en chemische schade aan de unit kan veroorzaken. Bovendien kunnen achtergebleven chemicaliën ongewenste effecten hebben tijdens het daaropvolgende spuiten met een ander type chemische stof (bijv. achtergebleven herbicide kan planten beschadigen of doden die met een pesticide worden besproeid).
Bewaar de vernevelaar niet met spuitoplossing in de container.
Bewaar het apparaat op een plaats die is beveiligd tegen ongeoorloofd gebruik.

ONDERHOUD, REPARATIE EN OPSLAG
Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elke reparatie-inrichting of persoon voor niet-wegmotoren. Als u echter een garantieclaim indient voor een onderdeel dat niet goed is onderhouden of gerepareerd, of als er niet-goedgekeurde vervangingsonderdelen zijn gebruikt, kan STIHL de dekking weigeren.

Gebruik alleen identieke STIHL-vervangingsonderdelen voor onderhoud en reparatie. Het gebruik van niet-STIHL-onderdelen kan ernstig of dodelijk letsel veroorzaken.
Volg strikt de onderhouds- en reparatie-instructies in het betreffende hoofdstuk van deze handleiding. Raadpleeg de onderhoudstabel in deze handleiding.

Stop altijd de motor en zorg ervoor dat de ventilator is gestopt voordat u onderhouds- of reparatiewerkzaamheden uitvoert of het motorwerktuig reinigt. Probeer geen onderhouds- of reparatiewerkzaamheden uit te voeren die niet in deze handleiding worden beschreven. Laat dergelijke werkzaamheden uitsluitend uitvoeren door uw STIHL-servicehandelaar.
Reinig uw machine niet met een hogedrukreiniger. De vaste waterstraal kan onderdelen van de machine beschadigen.

Gebruik de gespecificeerde bougie en zorg ervoor dat deze en de ontstekingskabel altijd schoon en in goede staat zijn. Druk de bougiestekker altijd stevig op de bougieaansluiting van de juiste maat. (Opmerking: als de aansluiting een afneembare SAE-adaptermoer heeft, moet deze stevig zijn bevestigd.) Een losse verbinding tussen de bougieaansluiting en de ontstekingsdraadconnector in de stekker kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken.

Test het ontstekingssysteem nooit met de stekker van de bougie verwijderd of met een verwijderde bougie, omdat oningesloten vonken brand kunnen veroorzaken.

Gebruik uw motorwerktuig niet als de uitlaatdemper beschadigd, ontbreekt of is aangepast. Een onjuist onderhouden uitlaatdemper verhoogt het risico op brand en gehoorbeschadiging. Uw uitlaatdemper is uitgerust met een vonkenvanger om het risico op brand te verminderen; gebruik uw motorwerktuig nooit als het scherm ontbreekt, beschadigd of verstopt is. Vergeet niet dat het risico op een struik- of bosbrand groter is bij warm of droog weer.
In Californië is het een overtreding van § 4442 of § 4443 van de Public Resources Code om op benzine aangedreven werktuigen te gebruiken of te bedienen op met bos bedekt, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een conforme vonkenvanger die in effectieve werkende staat wordt gehouden. De eigenaar/operator van dit product is verantwoordelijk voor het correct onderhouden van de vonkenvanger. Andere staten of overheidsinstanties/agentschappen, zoals de U.S. Forest Service, kunnen soortgelijke vereisten hebben. Neem contact op met uw plaatselijke brandweer of bosbeheer voor de wetten of voorschriften met betrekking tot brandbeveiligingsvereisten.
Draai alle moeren, bouten en schroeven, behalve de carburateurafstelschroeven, na elk gebruik vast.

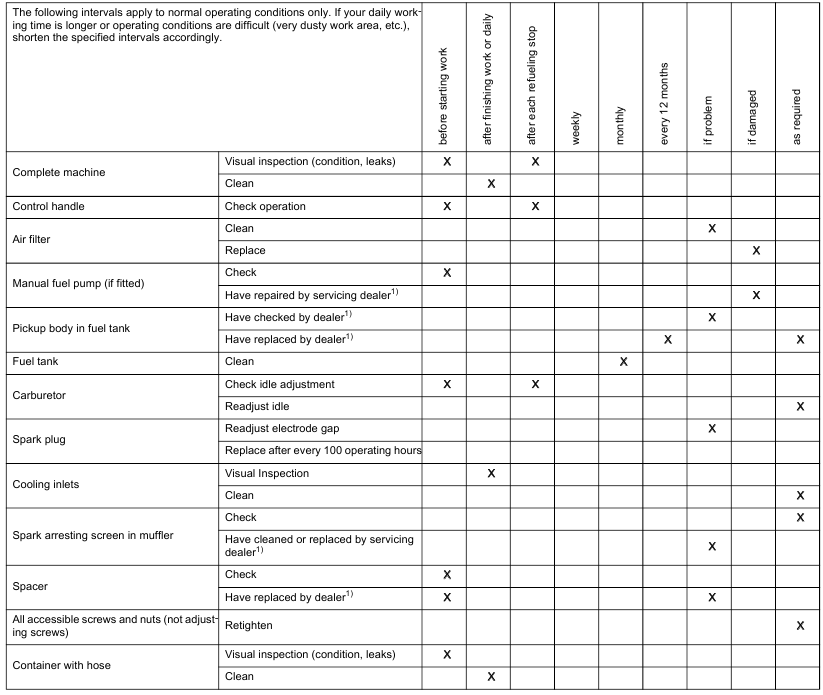

Raadpleeg voor onderhoudsitems ook de onderhoudstabel in deze handleiding.
Bewaar het motorwerktuig op een droge en hoge of afgesloten plaats buiten bereik van kinderen.
Maak voor opslag langer dan een paar dagen altijd de brandstoftank leeg. Zie hoofdstuk "De machine opslaan" in deze handleiding.
Bewaar brandstof alleen in een goedgekeurde en correct gelabelde veiligheidstype container. Wees voorzichtig bij het hanteren van benzine! Vermijd om gezondheids- en veiligheidsredenen direct contact met de huid en vermijd het inademen van brandstofdamp!

De eenheid samenstellen

LET OP
De oplossing slang en gaskabel zijn al aangesloten en mogen niet geknikt worden tijdens het monteren van de machine.
De steeksleutel en schroevendraaier bevinden zich in de meegeleverde accessoiretas.

De geplooide slang op de elleboog monteren

• Open de slangklem (1) en plaats deze op de geplooide slang (2).

• Plaats het lipje in de uitsparing.
• Schuif de geplooide slang (2) zover mogelijk over de slipring (3) tot aan de aanslag.


• Lijn de slangklem (1) en de slipring (3) uit:

  • de twee nokken (pijl) op de slipring wijzen naar boven.
  • De haak van de slangklem wijst naar buiten.
• Draai de schroef (pijl) vast.


De bedieningshendel monteren

• Open de bedieningshendel (1) met voering (2) en schuif deze over de stomp (3) van de geplooide slang.

• Bevestig de gaskabel aan de houder (4).

• Zet de slang vast met de houder (5) aan de derde plooi (pijl) in de geplooide slang.

De blazerpijp en het mondstuk monteren

• Duw de blazerpijp (1) in de stomp van de geplooide slang (2) tot aan de aanslag.
• Duw het mondstuk (3) op de blazerpijp tot aan de aanslag – de doseerknop (4) moet in lijn zijn met de bedieningshendel.

De bedieningshendel afstellen en vastzetten

• Zet de machine op uw rug en stel het harnas af – zie "Harnas".
• Schuif de bedieningshendel (1) langs de buis naar de meest comfortabele positie – de afstand tussen de uitlaat van het mondstuk (2) en de bedieningshendel (1) moet minimaal 500 mm (20 inch) (a) zijn.

• Zet de slangklem (1) vast met de schroef (3).


De gaskabel afstellen

Het kan nodig zijn om de afstelling van de gaskabel te corrigeren na het monteren van de machine of na een langere periode van gebruik. Stel de gaskabel alleen af als de eenheid volledig en correct is gemonteerd.

• Zet de gashendel op de volgasstand – zo ver als de aanslag.
• Draai de schroef in de gashendel voorzichtig in de richting van de pijl totdat u de eerste weerstand voelt. Draai hem dan nog een volledige slag.

Harnas

Het harnas afstellen

• Trek de uiteinden van de riemen naar beneden om het harnas strakker te maken.
• Stel het harnas zo af dat de rugplaat goed en stevig tegen uw rug zit.

Het harnas losmaken

• Til de lipjes van de schuifregelaars op.

Harnas loskoppelen van de rugplaat

• Trek de ring (1) uit de sleuf.

Brandstof

Deze motor is gecertificeerd om te werken op loodvrije benzine en de STIHL tweetaktmotorolie in een mengverhouding van 50:1.
Uw motor vereist een mengsel van hoogwaardige benzine en tweetakt luchtgekoelde motorolie.
Gebruik loodvrije benzine van gemiddelde kwaliteit met een minimum octaangetal van 89 ((R+M)/2) en niet meer dan 10% ethanolgehalte.
Brandstof met een lager octaangetal kan de motortemperatuur verhogen. Dit verhoogt op zijn beurt het risico op vastlopen van de zuiger en schade aan de motor.
De chemische samenstelling van de brandstof is ook belangrijk. Sommige brandstoftoevoegingen hebben niet alleen een nadelig effect op elastomeren (carburateurmembranen, oliekeerringen, brandstofleidingen, enz.), maar ook op magnesiumgietstukken en katalysatoren. Dit kan leiden tot problemen met het draaien van de motor of zelfs schade aan de motor. Om deze reden raadt STIHL aan om alleen hoogwaardige loodvrije benzine te gebruiken!
Benzine met een ethanolgehalte van meer dan 10% kan problemen met het draaien van de motor en grote schade veroorzaken en mag niet worden gebruikt.
Het ethanolgehalte in benzine beïnvloedt het toerental van de motor – het kan nodig zijn om de carburateur opnieuw af te stellen als u brandstoffen met verschillende ethanolgehalten gebruikt.

Om het risico op persoonlijk letsel door verlies van controle en/of contact met het draaiende snijgereedschap te verminderen, mag u uw eenheid niet gebruiken met een onjuiste stationairloopafstelling. Bij een correct stationair toerental mag het snijgereedschap niet bewegen.
Als uw motorwerktuig een onjuiste stationairloopafstelling vertoont, laat uw STIHL dealer uw motorwerktuig controleren en de juiste afstellingen en reparaties uitvoeren.
Het stationair toerental en het maximale toerental van de motor veranderen als u overschakelt van een brandstof met een bepaald ethanolgehalte naar een andere brandstof met een veel hoger of lager ethanolgehalte.
Dit probleem kan worden vermeden door altijd brandstof met hetzelfde ethanolgehalte te gebruiken.
Gebruik alleen STIHL tweetaktmotorolie of gelijkwaardige hoogwaardige tweetaktmotoroliën die zijn ontworpen voor gebruik in luchtgekoelde tweetaktmotoren.
We raden STIHL HP Ultra 2-Cycle
Motorolie aan, omdat deze speciaal is samengesteld voor gebruik in STIHL motoren.
Gebruik geen BIA of TCW-geclassificeerde (tweetakt watergekoelde) mengoliën of andere mengoliën die aangeven dat ze geschikt zijn voor gebruik in zowel watergekoelde als luchtgekoelde motoren (bijv. buitenboordmotoren, sneeuwscooters, kettingzagen, bromfietsen, enz.).

Wees voorzichtig bij het hanteren van benzine. Vermijd direct contact met de huid en vermijd het inademen van benzinedamp. Verwijder bij het vullen bij de pomp eerst de container uit uw voertuig en plaats de container op de grond voordat u gaat vullen. Om het risico op vonken door statische ontlading en daaruit voortvloeiende brand en/of explosie te verminderen, mag u geen brandstofcontainers vullen die zich in of op een voertuig of aanhangwagen bevinden.
De container moet goed gesloten worden gehouden om de hoeveelheid vocht die in het mengsel komt te beperken.
De brandstoftank van de machine moet indien nodig worden gereinigd.

Brandstofmengsel veroudert
Meng alleen voldoende brandstof voor een paar dagen werk, niet meer dan 30 dagen opslag. Bewaar alleen in goedgekeurde brandstofcontainers. Giet bij het mengen eerst olie in de container en voeg vervolgens benzine toe. Sluit de container en schud hem krachtig met de hand om een goede menging van de olie met de brandstof te garanderen.

Benzine	Olie (STIHL 50:1 of gelijkwaardige hoogwaardige oliën)
US gal.	US fl.oz.
1	2.6
2 1/2	6.4
5	12.8

Gooi lege mengoliecontainers alleen weg op erkende afvoerlocaties.

Brandstof bijvullen

Voorbereidingen

• Maak vóór het tanken de vuldop en het gebied eromheen schoon om ervoor te zorgen dat er geen vuil in de tank valt.


Schud het mengsel in de bus altijd grondig voordat u uw machine tankt.

Om het risico op brand en persoonlijk letsel door ontsnappend gas en dampen te verminderen, verwijdert u de brandstofvuldop voorzichtig om eventuele druk in de tank langzaam te laten ontsnappen.

De vuldop met schroefdraad openen

• Draai de dop tegen de klok in totdat deze uit de tankopening kan worden verwijderd.
• Verwijder de vuldop.

Bijtanken
Pas op dat u geen brandstof morst tijdens het tanken en vul de tank niet te vol.

De vuldop met schroefdraad sluiten

• Plaats de dop.
• Draai de dop met de klok mee zover mogelijk en draai hem zo stevig mogelijk met de hand vast.

Informatie voordat u begint

LET OP
Controleer bij stilstaande motor en vóór het starten de luchtinlaten tussen de rugplaat en de aandrijfeenheid op verstoppingen en reinig deze indien nodig.

Bedieningshendel

1. Instelhendel
2. Gashendel
3. Vergrendeling gashendel

Functies van de instelhendel

Draaistand
Motor draait of is klaar om te starten. De gashendel (2) kan in elke positie worden gezet.

Stoppositie 0
De ontsteking wordt onderbroken, de motor stopt. De instelhendel (1) is niet vergrendeld in deze positie. Hij springt terug naar de draaistand. De ontsteking wordt weer ingeschakeld.

Positie begrenzer gashendel
De beweging van de gashendel kan in twee standen worden beperkt:

1. 1/3 gas
2. 2/3 gas

Om de bewegingsbegrenzer uit te schakelen,

• zet u de instelhendel (1) terug in de draaistand .

De motor starten/stoppen

Voordat u begint

• Sluit de ventielhendel (1) voor de toevoer van de oplossing.

Start de motor.

• Neem de veiligheidsvoorschriften in acht.
  LET OP
  Start uw unit alleen op een schoon, stofvrij oppervlak om ervoor te zorgen dat er geen stof wordt aangezogen.
• De instelhendel moet op staan.

• Druk minstens vijf keer op de handmatige brandstofpompcilinder – zelfs als de cilinder gevuld is met brandstof.


Koude motor (koude start)

• Draai de choke-knop naar .


Warme motor (warme start)

• Draai de choke-knop naar .
  Gebruik deze instelling ook als de motor heeft gedraaid, maar nog steeds koud is.


Starten

• Plaats de unit stevig op de grond en zorg ervoor dat omstanders zich op veilige afstand van de spuitmond bevinden.
• Zorg ervoor dat u stevig staat: houd de unit met uw linkerhand op de container en zet één voet tegen de grondplaat om te voorkomen dat deze wegglijdt.
• Trek het startkoord langzaam met uw rechterhand totdat u voelt dat het vastgrijpt en trek het vervolgens snel en krachtig uit. Trek het startkoord niet helemaal uit – anders kan het breken.
• Laat het startkoord niet terugslaan. Leid het langzaam terug in de behuizing, zodat het startkoord goed kan worden opgerold.
• Blijf starten tot de motor loopt.

Andere tips voor het starten
Als de motor stopt terwijl de choke-knop op staat of tijdens het accelereren

• Zet de choke-knop op en blijf starten tot de motor loopt.

Als de motor niet start

• Zorg ervoor dat alle instellingen correct zijn (choke-knop, instelhendel in de loopstand ).
• Herhaal de startprocedure.

Als de brandstoftank helemaal leeg is geraakt en vervolgens is bijgevuld

• Druk minstens vijf keer op de handmatige brandstofpompcilinder – zelfs als de cilinder gevuld is met brandstof.


• Bedien de gasklep.

• De choke-knop keert automatisch terug naar de loopstand F wanneer de gasklep wordt bediend.

Bij zeer lage buitentemperaturen

• Open de gasklep iets – laat de motor korte tijd opwarmen.

De motor stoppen

• Verplaats de instelhendel in de richting van 0 – de motor stopt – de instelhendel springt terug naar de aan-stand.


Bedieningsinstructies

Tijdens bedrijf
Laat de motor na een lange periode van vol gas kort stationair draaien, zodat de motorwarmte kan worden afgevoerd door de stroom koellucht. Dit helpt om motoronderdelen (ontsteking, carburateur) te beschermen tegen thermische overbelasting.

Na het beëindigen van het werk
Korte opslagperiode: Wacht tot de motor is afgekoeld. Bewaar de machine op een droge plaats, uit de buurt van ontstekingsbronnen, totdat u deze weer nodig heeft. Voor langere perioden van buitenbedrijfstelling – zie "De machine opslaan".

De benodigde hoeveelheid oplossing berekenen

Het bepalen van de oppervlakte (m²)
In het geval van grondgewassen vermenigvuldigt u gewoon de lengte van het veld met de breedte.
De oppervlakte van hoog groeiende planten wordt ongeveer berekend door de lengte van de rijen en de gemiddelde hoogte van het gebladerte te meten. Het resultaat wordt vermenigvuldigd met het aantal rijen en vervolgens met twee als beide zijden moeten worden behandeld.
De oppervlakte in hectare wordt verkregen door het aantal vierkante meters te delen door 10.000.

Voorbeeld:
Een veld van 120 meter lang en 30 meter breed moet worden behandeld met een pesticide.
Oppervlakte:
120 m x 30 m = 3.600 m²
3.600 / 10.000 = 0,36 ha

Het bepalen van de hoeveelheid actieve ingrediënten
Raadpleeg de instructies die bij het actieve ingrediënt zijn geleverd om te bepalen:

• Benodigde hoeveelheid actieve ingrediënten voor 1 hectare (ha).
• Concentratie van actieve ingrediënten (mengverhouding).

Vermenigvuldig de benodigde hoeveelheid actieve ingrediënten voor 1 hectare met de oppervlakte die in hectare is bepaald. Het resultaat is de hoeveelheid actieve ingrediënten die nodig is voor het te behandelen gebied.

Voorbeeld:
Volgens de instructies van de fabrikant is 0,4 liter actieve ingrediënten per hectare vereist om een concentratie van 0,1% te verkrijgen.
Hoeveelheid actieve ingrediënten:
0,4 (l/ha) x 0,36 (ha) = 0,144 l

Het bepalen van de hoeveelheid oplossing
De benodigde hoeveelheid oplossing wordt als volgt berekend:

T_W = Hoeveelheid actieve ingrediënten in l K = Concentratie in % T_B = Vereiste hoeveelheid oplossing in l Voorbeeld:
De berekende hoeveelheid actieve ingrediënten is 0,144 liter. Volgens de instructies van de fabrikant is de concentratie 0,1%.
Hoeveelheid oplossing:

Het bepalen van de loopsnelheid
Voer een proefloop uit met de machine gevuld met brandstof en de container gevuld met water. Bedien de sproeibuis (zwaai hem heen en weer) zoals voor de echte loop hieronder beschreven. Bepaal de afgelegde afstand in één minuut.
Gebruik de proefloop ook om de geselecteerde werkbreedte te controleren. De beste werkbreedte voor laag groeiende gewassen is 4–5 m. Markeer de werkbreedte met palen.
Door de afgelegde afstand in meters te delen door de tijd in minuten krijgt u de loopsnelheid in meters per minuut (m/min).

Voorbeeld:
De afgelegde afstand in één minuut is 10 meter.
Loopsnelheid:

Het bepalen van de afvoersnelheid
De instelling van de doseereenheid wordt als volgt berekend:

V_a = Hoeveelheid oplossing
v_b = Loopsnelheid
V_c = Afvoersnelheid
b = Werkbreedte
A = Oppervlakte

Voorbeeld:
De hierboven bepaalde waarden en een werkbreedte van 4 meter vereisen de volgende instelling op de doseereenheid:

Hectares (ha) moeten worden omgezet in m² (ha x 10.000 = m²).
Zie "Doseereenheid" om de vereiste afvoersnelheid aan te passen.

Meetunit

Klephevel

De toevoer van de oplossing wordt gestart en gestopt met de klephevel (1).

• Positie A (klephevel verticaal, omhoog) – open
• Positie B (klephevel horizontaal, omlaag) – gesloten

Meting Knop

• Draai aan de meetknop (1) voor een oneindig variabele afvoersnelheid

Positie 1 = minimale stroomsnelheid
Positie 6 = maximale stroomsnelheid
De nummers op de meetknop moeten zijn uitgelijnd met de nok (2) onder de knop.

Afvoersnelheid

De afvoersnelheid (l/min) is afhankelijk van de instelling van de meetknop en de spuithoek.

Afvoersnelheid (l/min) zonder drukpers

	Spuithoek
Knop instelling	- 30°	0°	+ 30°
1	0.24	0.17	0.11
2	0.82	0.66	0.46
3	1.42	1.13	0.84
4	2.2	1.66	1.1
5	2.69	2.13	1.46
6	2.91	2.25	1.52

Afvoersnelheid (l/min) zonder drukpers, met ULV-spuitmond

	Spuithoek
Knop instelling	- 30°	0°	+ 30°
0.5	0.05	0.04	0.03
0.65	0.08	0.07	0.05
0.8	0.12	0.09	0.08

Afvoersnelheid (l/min) met drukpers (speciale accessoire)

	Spuithoek
Knop instelling	- 30°	0°	+ 30°
1.0	0.64
1.6	1.7
2.0	2.59

Afvoersnelheid (l/min) met drukpers (speciale accessoire) en ULV-spuitmond

	Spuithoek
Knop instelling	- 30°	0°	+ 30°
0.5	0.15
0.65	0.2
0.8	0.37

Debiet controleren

• Plaats het apparaat op de grond.
• Vul de container met water tot aan de markering van 10 liter.

Machines zonder drukpers

• Zet de "standaard" meetknop op 6.
• Start de machine.
• Houd de spuitbuis horizontaal, laat de motor op vol gas draaien, spuit de inhoud van de container tot aan de markering van 5 liter leeg en noteer de benodigde tijd.

De tijd die nodig is om 5 liter vloeistof te spuiten, moet tussen de 110 en 150 seconden liggen.

Machines met drukpers (speciale accessoire)

• Plaats meetknop 2.0 in de spuitmond.
• Start de machine.
• Houd de spuitbuis horizontaal, laat de motor op vol gas draaien, spuit de inhoud van de container tot aan de markering van 5 liter leeg en noteer de benodigde tijd.

De tijd die nodig is om 5 liter vloeistof te spuiten, moet tussen de 100 en 130 seconden liggen.

In geval van afwijkingen:

• Controleer de container, het slangensysteem, de meetknop en de optionele drukpers op verontreiniging en reinig deze indien nodig.
• Controleer de luchtinlaat van de blazer en reinig deze indien nodig.
• Controleer de motorinstelling en corrigeer deze indien nodig.

Als er geen verbetering is, neem dan contact op met uw dealer voor hulp.

De container vullen

• Draai de dop tegen de klok in totdat deze van de containeropening kan worden verwijderd.
• De pakking (1) in de dop moet in goede staat en schoon zijn.

• Zet de machine op een vlakke ondergrond.
• Sluit de klephevel (1) voor de toevoer van de oplossing.


• Giet de grondig gemengde spuitoplossing door de zeef in de container.

  Overschrijd het maximale vloeistofniveau van 10 liter (2,6 US.gals) niet.

• Plaats de dop en draai deze met beide handen met de klok mee - draai hem zo stevig mogelijk aan.


Vernevelen

• Pas de afvoersnelheid aan met de meetknop – zie "Meetunit".
• Open de klephevel – zie "Meetunit".
• Gebruik altijd vol gas bij het vernevelen.

Deflectorscherm
Er kunnen verschillende deflectorschermen worden gemonteerd om de vorm en richting van de spuitnevel te veranderen voor een nauwkeurige toepassing van de oplossing.
zonder deflectorscherm

Spuitstraal voor lange afstanden – maximaal spuitbereik.

• voor het besproeien van grote oppervlakken en hoge gewassen
• voor maximale penetratie van het gebladerte

Ventilatorstraal deflectorscherm

De spray wordt breder en zachter.

• voor het behandelen van planten van dichtbij
• voor behandeling onder het blad
• om de afvoersnelheid te verhogen bij het omhoog spuiten
• voor gerichte behandeling van laag groeiende gewassen. Helpt het probleem van spuitnevel die door de wind wordt meegevoerd bij het neerwaarts spuiten te verminderen.

Dubbel deflectorscherm
Verdeelt de spuitstraal in twee richtingen.

• Maakt het mogelijk om twee dicht op elkaar geplante rijen tegelijkertijd te behandelen.

Na beëindiging van het werk

• Sluit de klephevel.
• Zet de motor uit – zie "De motor starten / stoppen".

De oplossingcontainer leegmaken

• Draai de meetknop (1) naar 6.
• Open de klephevel en laat de resterende oplossing in een geschikte container lopen.

De oplossingcontainer reinigen

• Spoel en reinig de oplossingcontainer en het slangensysteem met helder water.
• Voer de resterende spuitoplossing en spoelvloeistof af in overeenstemming met de lokale milieuvoorschriften – volg de instructies van de fabrikant.
• Laat het apparaat drogen met de dop verwijderd.

Als de zeef vuil is:

• Steek een geschikt gereedschap (bijv. schroevendraaier) in de twee uitsparingen (pijlen) om de zeef (2) los te maken.

• Trek de zeef (2) omhoog en uit de oplossingcontainer.
• Reinig de zeef (2) met helder water en een borstel.


De machine opslaan

• Bewaar de machine op een droge, hoge of afgesloten locatie beschermd tegen vorst – buiten het bereik van kinderen en andere onbevoegden.

Voor perioden van 3 maanden of langer

• Tap de brandstoftank leeg en reinig deze in een goed geventileerde ruimte.
• Voer de brandstof op de juiste manier af in overeenstemming met de lokale milieuvoorschriften.
• Laat de motor draaien totdat de carburateur droog is – dit helpt voorkomen dat de carburateurmembranen aan elkaar blijven plakken.
• Reinig de machine grondig – besteed speciale aandacht aan de cilindervinnen en het luchtfilter.
• Stel de container niet onnodig lang bloot aan direct zonlicht. UV-stralen kunnen het materiaal van de container broos maken, wat kan leiden tot lekken of breuken.

Het luchtfilter reinigen

Als er een merkbaar verlies van motorvermogen is

• Draai het filterdekselvergrendeling (1) tegen de klok in naar de verticale positie.

• Verwijder het filterdeksel (2).

• Verwijder los vuil rond het filter.
• Trek de adapter (3) eraf en verwijder het filter (4).
• Plaats een nieuw filterelement. Als tijdelijke maatregel kunt u het op uw handpalm uitslaan of het uitblazen met perslucht. Niet wassen.

Vervang beschadigde onderdelen.

Installeer het filterelement.

• Plaats het filter in het filterhuis en duw de houder in de juiste positie.
• Plaats het filterdeksel terug en draai de filterdekselvergrendeling naar de horizontale positie

Motorbeheer

De uitstoot van uitlaatgassen wordt beheerst door het ontwerp van de fundamentele motorparameters en -componenten (bijv. carburatie, ontsteking, timing en klep- of poorttiming) zonder toevoeging van belangrijke hardware.

De carburateur afstellen

De carburateur wordt af fabriek geleverd met een standaardinstelling.
Deze instelling zorgt voor een optimaal brandstof-luchtmengsel onder de meeste bedrijfsomstandigheden.
Bij deze carburateur is het alleen mogelijk om de hoge snelheidschroef (H) en de lage snelheidschroef (L) binnen nauwe grenzen af te stellen.

Voorbereidingen

• Zet de motor uit.
• Controleer het luchtfilter en reinig of vervang het indien nodig.
• Controleer of de gaskabel goed is afgesteld – stel opnieuw af indien nodig – zie hoofdstuk over "Adjusting the Throttle Cable" (De gaskabel afstellen).
• Controleer het vonkenvangerscherm in de uitlaat en reinig of vervang het indien nodig.

Standaard instelling

• Draai de hoge snelheidschroef (H) tegen de klok in tot aan de stop (niet meer dan 3/4 slag).
• Draai de lage snelheidschroef (L) voorzichtig met de klok mee tot aan de stop en draai deze vervolgens 3/4 slag terug.

Stationair toerental afstellen

• Voer de standaardinstelling uit.
• Start de motor en laat hem warmdraaien.

Motor stopt bij stationair draaien

• Draai de stationair toerental schroef (LA) met de klok mee totdat de motor soepel loopt.

Onregelmatig stationair draaien, motor stopt zelfs als de LA-schroef is gecorrigeerd, slechte acceleratie
Stationair instelling is te arm

• Draai de lage snelheidschroef (L) voorzichtig tegen de klok in, niet verder dan de stop, totdat de motor soepel loopt en accelereert.

Onregelmatig stationair draaien, motortoerental daalt bij het zwaaien met de machine
Stationair instelling is te rijk

• Draai de lage snelheidschroef (L) met de klok mee totdat de motor soepel loopt en accelereert.

Het is meestal nodig om de instelling van de stationair toerental schroef (LA) te wijzigen na elke correctie van de lage snelheidschroef (L).

Fijnafstemming voor gebruik op grote hoogte
Een kleine correctie van de instelling kan nodig zijn als de motor niet naar tevredenheid loopt:

• Voer de standaardinstelling uit.
• Warm de motor op.
• Draai de hoge snelheidschroef (H) iets met de klok mee (armer) – niet verder dan de stop.

LET OP
Nadat u van grote hoogte bent teruggekeerd, zet u de carburateur terug naar de standaardinstelling.
Als de instelling te arm is, bestaat het risico op motorschade als gevolg van onvoldoende smering en oververhitting.

Bougie

Als de motor minder vermogen heeft, moeilijk start of slecht loopt bij stationair draaien, controleer dan eerst de bougie.
Plaats een nieuwe bougie na ca. 100 bedrijfsuren of eerder als de elektroden sterk zijn geërodeerd.
Een verkeerd brandstofmengsel (te veel motorolie in de benzine), een vuil luchtfilter en ongunstige bedrijfsomstandigheden (meestal bij gedeeltelijke gasstand enz.) beïnvloeden de conditie van de bougie. Deze factoren veroorzaken afzettingen op de isolatorneus, wat tot problemen kan leiden tijdens het gebruik.

De bougie verwijderen

• Trek de bougiedop (1) eraf.
• Schroef de bougie los.

De bougie controleren

• Reinig de vuile bougie.
• Controleer de elektrodenafstand (A) en stel deze indien nodig opnieuw af – zie hoofdstuk "Specificaties".
• Gebruik alleen bougies van het resistortype van het goedgekeurde bereik.

Verhelp problemen die vervuiling van de bougie hebben veroorzaakt:

• te veel olie in het brandstofmengsel,
• vuil luchtfilter,
• ongunstige bedrijfsomstandigheden, bijv. werken met gedeeltelijke belasting.

Om het risico op brand en brandwonden te verminderen, mag u alleen bougies gebruiken die zijn goedgekeurd door STIHL. Druk de bougiedop (1) altijd stevig op de bougieaansluiting (2) van de juiste maat. (Opmerking: als de aansluiting een afneembare SAE-adaptermoer heeft, moet deze stevig zijn bevestigd.) Een losse verbinding tussen de bougiedop en de ontstekingsdraadconnector in de dop kan vonken veroorzaken die brandbare dampen kunnen ontsteken en brand kunnen veroorzaken.

De bougie installeren

• Schroef de bougie vast, plaats de dop en druk deze stevig aan.

Loopgedrag van de motor

Als het loopgedrag van de motor onbevredigend is, ook al is het luchtfilter schoon en is de carburateur goed afgesteld, dan kan de oorzaak de uitlaat zijn.
Laat de uitlaat controleren op verontreiniging (verkoling) door uw servicehandelaar.
STIHL raadt aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-servicehandelaar.

Terugslagstarter

Om de levensduur van het startkoord te verlengen, dient u de volgende punten in acht te nemen:

• Trek het startkoord alleen in de aangegeven richting.
• Trek het koord niet over de rand van de geleidingsbus.
• Trek het koord niet verder uit dan aangegeven.
• Laat de startergreep niet terugschieten, maar geleid deze langzaam terug in de behuizing – zie hoofdstuk over "Starting / Stopping the Engine" (De motor starten/stoppen).

Laat een beschadigd startkoord vervangen door uw dealer voordat het volledig breekt. STIHL raadt aan om service- en reparatiewerkzaamheden uitsluitend te laten uitvoeren door een erkende STIHL-servicehandelaar.

Inspecties en onderhoud door de dealer

Vonkenvanger in uitlaat en afstandsstuk

• Als de motor minder vermogen heeft, laat dan de vonkenvanger in de uitlaat controleren.

• Controleer het afstandsstuk op schade.
• Laat een beschadigd afstandsstuk onmiddellijk vervangen.

Onderhoud en verzorging

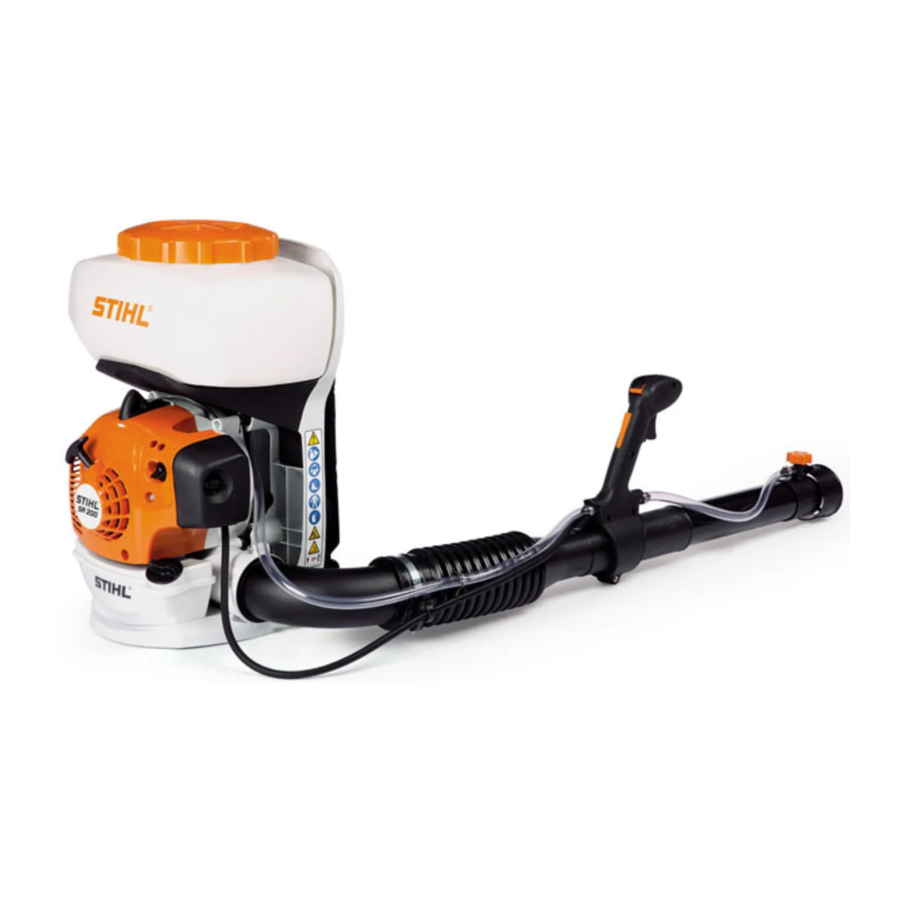

Belangrijkste onderdelen

1. Dop van container
2. Container
3. Uitlaat met vonkenvangerscherm
4. Startergreep
5. Bougiedop
6. Handmatige brandstofpomp
7. Afstelschroeven carburateur
8. Chokeknop
9. Luchtfilter
10. Brandstofvulstop
11. Brandstoftank
12. Deflectiescherm
13. Doseerknop
14. Sproeier
15. Blaaspijp
16. Gasklep
17. Instelhendel
18. Klephevel voor toevoer van oplossing
19. Vergrendeling gasklep
20. Gegolfde slang
21. Rugvulling
22. Harnas
23. Achterplaat
24. Afstandsstuk # Serienummer (Verwijder de filterafdekking - het serienummer staat op de binnenkant van de blazerbehuizing)

Definities

1. Dop van container
   Voor het sluiten van de container.
2. Container
   Bevat het te verspuiten materiaal.
3. Uitlaat met vonkenvangerscherm
   De uitlaat dempt de uitlaatgeluiden van de motor en leidt de uitlaatgassen weg van de bediener. Het vonkenvangerscherm is ontworpen om het risico op brand te verminderen.
4. Startergreep
   De greep van de trekstarter, voor het starten van de motor.
5. Bougiedop
   Verbindt de bougie met de ontstekingskabel.
6. Handmatige brandstofpomp
   Zorgt voor extra brandstoftoevoer voor een koude start.
7. Afstelschroeven carburateur
   Voor het afstellen van de carburateur.
8. Chokeknop
   Vergemakkelijkt het starten van de motor door het mengsel te verrijken.
9. Luchtfilter
   Voorkomt dat stof en vreemde stoffen in de carburateur terechtkomen.
10. Brandstofvulstop
    Voor het sluiten van de brandstoftank.
11. Brandstoftank
    Voor brandstof- en oliemengsel.
12. Deflectiescherm
    Om de richting en vorm van de straal te variëren.
13. Doseerknop
    Voor het variëren van de sproeisnelheid.
14. Sproeier
    Gemonteerd op de blaaspijp, stuurt de luchtstroom.
15. Blaaspijp
    Stuurt de luchtstroom.
16. Gasklep
    Regelt de snelheid van de motor.
17. Instelhendel
    Voor draaien en stoppen. Zet de gashendel in verschillende standen of stopt de motor.
18. Klephevel voor toevoer van oplossing
    Opent en sluit de vloeistofslang.
19. Vergrendeling gasklep
    Moet worden ingedrukt voordat de gasklep kan worden geactiveerd.
20. Gegolfde slang
    Voor het blazen in de gewenste richting.
21. Rugvulling
    Verhoogt het draagcomfort.
22. Harnas
    Voor het dragen van de unit.
23. Achterplaat
    Helpt de rug van de gebruiker te beschermen.
24. Afstandsstuk
    Ontworpen om het risico op brandwonden en brand te verminderen.

Specificaties

EPA / CEPA
De emissienalevingsperiode waarnaar wordt verwezen op het etiket voor emissienaleving, geeft het aantal bedrijfsuren aan gedurende welke is aangetoond dat de motor voldoet aan de federale emissievoorschriften.
Categorie
A = 300 uur
B = 125 uur
C = 50 uur

CARB
De emissienalevingsperiode die wordt gebruikt op het CARB-Air Index-etiket geeft de volgende voorwaarden aan:
Uitgebreid = 300 uur
Gemiddeld = 125 uur
Matig = 50 uur

Motor
Eencilinder tweetaktmotor

Cilinderinhoud:	1,66 cu. in (27,2 cc)
Boring:	1,34 in (34 mm)
Slag:	1,18 in (30 mm)
Motorvermogen volgens ISO 7293:	0,8 kW (1,10 bhp)
Stationair toerental:	2.500 tpm

Ontstekingssysteem
Elektronische magneto-ontsteking

Bougie (weerstandstype):	NGK CMR 6 H
Elektrodeafstand:	0,02 in (0,5 mm)

Brandstofsysteem
Membraan carburateur voor alle posities met geïntegreerde brandstofpomp
Brandstoftankinhoud: 35,5 fl.oz. (1,05 l)

Blaasprestaties

Luchtsnelheid:	181 mph (81 m/s)
Max. luchtstroomsnelheid zonder blaasbuis	460 cf/min (780 m3/h)
Luchtstroomsnelheid met sproeier:	340 cf/min (580 m3/h)

Spuitopzetstuk

Inhoud reservoir:	2,6 US.gals (10 l)
Resthoeveelheid in reservoir:	1,7 fl.oz. (50 ml)
Maaswijdte van vulzeef:	0,04 in (1 mm)
Max. sproeibereik, horizontaal:	29,5 ft (9 m)
Geschikt voor planthoogte tot:	8,2 ft (2,5 m)

Zie het hoofdstuk over "Doseereenheid" voor debieten met en zonder gemonteerde speciale accessoires.

Gewicht
Droog: 17,40 lbs (7,9 kg)

Speciale accessoires

Neem contact op met uw STIHL dealer voor informatie over speciale accessoires die mogelijk beschikbaar zijn voor uw product.

Onderhoud en reparaties

Gebruikers van dit apparaat mogen alleen de onderhoudswerkzaamheden uitvoeren die in deze handleiding worden beschreven. STIHL adviseert om ander reparatiewerk uitsluitend te laten uitvoeren door erkende STIHL service dealers.
Garantieclaims na reparaties kunnen alleen worden geaccepteerd als de reparatie is uitgevoerd door een erkende STIHL service dealer met gebruik van originele STIHL vervangingsonderdelen.
Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, het logo en, in sommige gevallen, aan het STIHL onderdelensymbool K. Het symbool kan alleen op kleine onderdelen voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stihl SR200 Handleiding

Beschikbare talen
