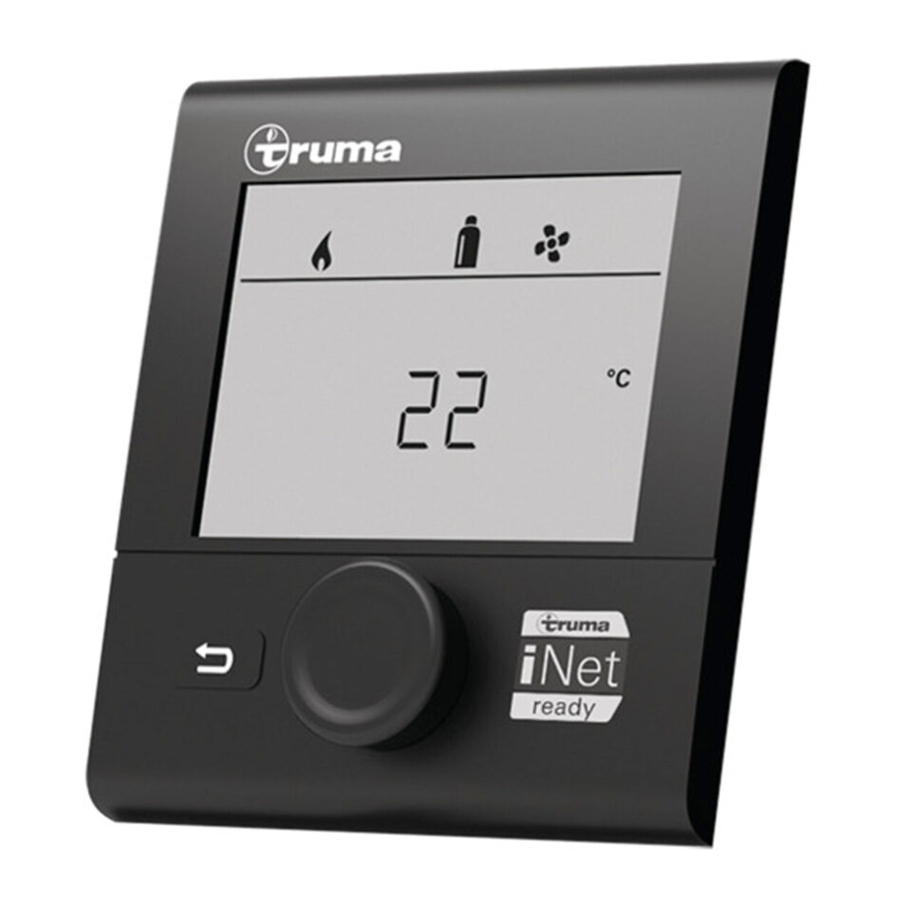

Truma CP plus handleiding

Over deze handleiding

• Deze handleiding is onderdeel van het product
• Bewaar de gebruiksaanwijzing altijd in het voertuig
• Stel de veiligheidsinstructies ook beschikbaar voor andere gebruikers

Documentnummer

Het documentnummer van deze handleiding vindt u in de voettekst van elke binnenpagina en op de achterpagina. Het documentnummer bestaat uit:

• Onderdeelnummer (10 cijfers)
• Revisiestatus (2 cijfers)
• Publicatiedatum (maand/jaar)

Geldigheid

Deze handleiding is van toepassing op het bedieningspaneel Truma CP plus, hieronder CP plus genoemd.

Productnamen

Aventa eco en Aventa comfort worden hieronder Aventa genoemd. De Truma iNet Box wordt hieronder iNet Box genoemd Over deze handleiding

Doelgroep

Deze instructies zijn bedoeld voor gebruikers. Om de tekst gemakkelijker leesbaar te maken, wordt er geen geslachtsspecifiek onderscheid gemaakt.

Symbolen en betekenis

Symbool	Betekenis
	over gevaren voor personen
	Deskundige
	Aanvullende informatie voor een beter begrip of voor het optimaliseren van werkprocessen
	Symbool voor een actie. Hier moet iets worden gedaan
*	Optionele onderdelen
(Afb. 3-1)	Verwijzing naar een afbeelding, bijv. Afbeelding 3 - nummer 1

Beoogd gebruik

Correct gebruik

De CP plus^[1] wordt gebruikt om een Combi-verwarming en/of een Truma airconditioningsysteem te bedienen en te bewaken. De CP plus ¹ fungeert als interface om aangesloten apparaten via de Truma App en de iNet Box te bedienen. De CP plus¹ is bedoeld voor installatie in caravans en campers.

Oneigenlijk gebruik

Installatie in boten is niet toegestaan.

Werkwijze

1. CP plus
2. Combi (D)
3. Airconditioningsysteem
4. Verwarmingsmodus (HEATER)
5. Airconditionermodus (AC)
6. Automatische klimaatregelingsmodus (AUTO)

Aangesloten apparaten bedienen / werkingsmodus

Om de kamertemperatuur te regelen, regelt de CP plus de aangesloten verwarming of airconditioningsysteem. Wanneer een nieuw of vervangend apparaat (Combi (D), airconditioningsysteem of Truma iNet Box) op het bussysteem wordt aangesloten, herhaalt u de procedure die wordt beschreven in "Eerste keer opstarten". Als een verwarming en een airconditioningsysteem tegelijkertijd zijn aangesloten, selecteert u de gewenste modus, verwarming (HEATER) of airconditioningsysteem (AC) voordat u de kamertemperatuur instelt. U kunt ook de automatische klimaatregelingsmodus (AUTO) activeren, zie "Servicemenu". De CP plus schakelt dan automatisch tussen verwarming en airconditioningsysteem. Dit zorgt voor een bijna gelijkmatige binnentemperatuur. Standaard is de automatische klimaatregeling uitgeschakeld.
Als de 230 V-voeding (netstroom) wordt onderbroken, worden alle functies die aan het airconditioningsysteem of de automatische klimaatregelingsmodi zijn gekoppeld, gedeactiveerd en op de CP plus geblokkeerd.
De werking van de Truma automatische klimaatregeling is afhankelijk van de correcte installatie. Uw Truma Partner adviseert u graag of uw voertuig geschikt is.
Vereisten voor het correct functioneren van de automatische klimaatregeling:

• Het airconditioningsysteem en de verwarming bestrijken het gehele oppervlak van het voertuig dat automatisch van airconditioning moet worden voorzien.
• De ruimtetemperatuursensor van de verwarming is de hoofdsensor van de automatische klimaatregeling en moet zich daarom op een geschikte locatie bevinden, d.w.z.
  • in het gebied waarin de vereiste kamertemperatuur moet worden bereikt
  • indien mogelijk niet beïnvloed door de buitentemperatuur of zonlicht
  • niet in de buurt van warme luchtkanalen, koude luchtkanalen of andere warmte- of koudebronnen
  • warme of koude lucht uit de luchtuitlaten mag niet tegen de ruimtetemperatuursensor stromen. Hieraan moet bijzondere aandacht worden besteed bij het afstellen van de luchtregelaars op Aventa airconditioningsystemen.
  • met goede circulatie en niet aan het voertuigplafond

Truma Partners zijn getraind in de correcte installatie van automatische klimaatregeling.
U vindt onze geautoriseerde dealers / Truma Partners op www.truma.com.

Tijdsbesturing

Naast de normale werking kan ook een tijdschakelaar worden gebruikt. Een tijdschakelaar kan voor alle bedrijfsparameters worden ingesteld. Stel hiervoor een begintijd (1) en een eindtijd (2) in. In de normale werking, buiten de tijdsbesturing (B), blijven de eerder ingestelde bedrijfsparameters geldig (A).

Als u een parameter wijzigt tijdens het timerinterval, blijft deze gewijzigd tot de eindtijd. Daarna worden de parameters opnieuw ingesteld voor de normale werking.
De timer herhaalt zich elke 24 uur.

CP plus en IR-afstandsbediening samen gebruiken voor het airconditioningsysteem

1. CP plus
2. Combi (D)
3. Airconditioningsysteem
4. IR-ontvanger
5. Luchtverdeler
6. IR-afstandsbediening

Zelfs wanneer de CP plus is aangesloten, kan de IR-afstandsbediening nog steeds worden gebruikt om het airconditioningsysteem te bedienen. De CP plus detecteert alle instellingen op het airconditioningsysteem die via de IR-afstandsbediening zijn ingesteld. De IR-afstandsbediening verzendt alleen de instellingen die op uw scherm worden weergegeven (geen bidirectionele communicatie).
Gebruik alleen de CP plus tijdschakelaar om de begin- en eindtijd van een vereiste periode te definiëren.

CP plus en iNet Box samen gebruiken

1. iNet Box
2. Mobiel apparaat met Truma App
3. CP plus
4. Verwarming
5. Airconditioningsysteem

In de app-modus gaan de aangesloten apparaten en de Truma CP plus naar de stand-bymodus en wachten op nieuwe commando's van de aangesloten iNet Box.
Wanneer een nieuw commando wordt ingevoerd via de Truma App, worden de aangesloten apparaten en de Truma CP plus geactiveerd met de opgegeven waarden.
Wanneer een nieuwe of vervangende Truma iNet Box op het bussysteem wordt aangesloten, herhaalt u de procedure die wordt beschreven in "Eerste keer opstarten". Activeer vervolgens de app-modus, zie "App-modus met iNet Box".
De tijdschakelaar is uitgeschakeld in de app-modus.

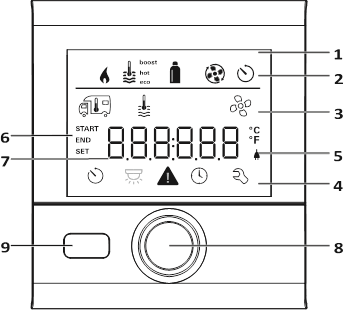

Menubediening

1. Weergave
2. Statusbalk
3. Menubalk (boven)
4. Menubalk (onder)

5. 230 V-voedingsindicator (netstroom)
6. Tijdschakelaarindicator
7. Instellingen / waarden ("weergegeven tekst")
8. Draai-drukknop
9. Terugknop

Een menu-item selecteren

Het scherm met achtergrondverlichting toont het menuniveau. Het eerste pictogram knippert.

Gebruik de draai-drukknop om menu's in de menubalk te selecteren en instellingen te maken.

Symbool	Menu-item
	De kamertemperatuur instellen
	Het warmwaterniveau selecteren
	Het energietype selecteren
	Het ventilatieniveau selecteren
	De tijdschakelaar instellen
	Verlichting in- / uitschakelen
	Foutmelding
	De tijd instellen
	Servicemenu

Draai de draai-drukknop met de klok mee

• Menu wordt van links naar rechts doorlopen

Draai de draai-drukknop tegen de klok in

• Menu wordt van rechts naar links doorlopen

Druk op de draai-drukknop

• Selecteer een menu-item, schakel over naar instellingsniveau

Een parameter instellen

Het scherm met achtergrondverlichting toont het instellingsniveau. De bedrijfsparameters van het geselecteerde menu-item worden weergegeven in "Instellingen / waarden". Gebruik de draai-drukknop om setpoint en parameters te selecteren en te wijzigen; druk op de knop om deze op te slaan. Geselecteerde menu-items knipperen.

Draai de draai-drukknop met de klok mee

• Waarden verhogen (+)

Draai de draai-drukknop tegen de klok in

• Waarden verlagen (-)

Druk op de draai-drukknop

• Een geselecteerde waarde toepassen (opslaan)

Het menu en/of het instellingsniveau verlaten

Druk op de Terugknop

• Ga terug vanuit een menu
• Ga terug vanaf het instellingsniveau. Het scherm met achtergrondverlichting toont het instellingsniveau. De bedrijfsparameters van het geselecteerde menu-item worden weergegeven in "Instellingen / waarden". Gebruik de draai-drukknop om setpoint te selecteren en instellingen te weigeren; met andere woorden, de vorige waarden blijven ongewijzigd.

Opgeslagen instellingen / geactiveerde functies weergeven

Opgeslagen instellingen en geactiveerde menu-items worden weergegeven in de statusregel.
Als de stroomtoevoer wordt onderbroken, worden deze instellingen verwijderd (uitzondering: opgeslagen apparaten).

Bediening

Eerste keer opstarten

Om de eerste keer op te starten, zijn de volgende stappen vereist:

• Schakel de stroomtoevoer in
  • 12 V voor CP plus en Combi en
  • 230 V stroomtoevoer voor airconditioningsysteem en Combi E
• Start het zoeken naar apparaten onder het menu-item "Service menu" -> "RESET" -> "PR SET"
  Na bevestiging initialiseert de Truma CP plus zichzelf. "INIT" (INIT) verschijnt op het display terwijl dit bezig is. De gevonden apparaten worden opgeslagen in de Truma CP plus

Opstarten

Zodra u de Truma CP plus op de stroomtoevoer hebt aangesloten, opent er na een paar seconden een startscherm

Het display wisselt tussen de tijd en de ingestelde kamertemperatuur
Na een reparatie / retrofit moet de procedure die wordt beschreven onder "Eerste keer opstarten" worden herhaald
Speciale displays wanneer opdrachten worden ingevoerd via de Truma App, IR-afstandsbediening van het airconditioningsysteem of CI-bus (zie "Speciale displays")

In-/uitschakelen

Inschakelen

Druk op de draai-/drukknop

• Eerder ingestelde waarden / bedrijfsparameters worden opnieuw geactiveerd na het inschakelen

Uitschakelen

Houd de draai-/drukknop langer dan 4 seconden ingedrukt.

• Na 2 seconden wordt "APP" (APP) weergegeven op het scherm (als de iNet Box is aangesloten)
• "OFF" (UIT) verschijnt na nog eens 2 seconden
• Vanwege interne tijdvertragingen van de verwarming of het airconditioningsysteem kan het enkele minuten duren voordat de Truma CP plus is uitgeschakeld

Als u uw voertuig in een afgesloten ruimte parkeert of als u het gedurende een langere periode niet zult gebruiken, bijvoorbeeld in de winter, moet u de CP plus uitschakelen

App-modus met iNet Box

App-modus inschakelen

• Houd de draai-/drukknop ongeveer 2 seconden ingedrukt totdat "APP" (APP) op het scherm verschijnt
• Laat de draai-/drukknop los

App-modus beëindigen
Als er geen opdrachten worden ingevoerd via de Truma App, kan de app-modus worden gesloten op de Truma CP plus

• Druk kort op de draai-/drukknop

De opgeslagen waarden worden dan de volgende keer toegepast wanneer deze in gebruik wordt genomen

De kamertemperatuur instellen

De kamertemperatuurinstelling is afhankelijk van de bedrijfsmodus (HEATER, AC, AUTO). U moet de modus selecteren voordat u de kamertemperatuur instelt (dit is niet nodig als slechts één apparaat is aangesloten op de CP plus). Elke bedrijfsmodus heeft een eigen instelbaar kamertemperatuurbereik. Met andere woorden, verschillende kamertemperatuurbereiken kunnen worden geselecteerd in de verwarmings-, koel- of automatische modus

Modus	Instelbaar temperatuurbereik
Verwarming (HEATER)	5 – 30°C (stappen van 1°C)
Airconditioning (AC)	16 – 31°C (stappen van 1°C)
Automatische klimaatregeling (AUTO)	18 – 25°C (stappen van 1°C)

• Gebruik de draai-/drukknop om in de menuregel te selecteren
• Druk op de draai-/drukknop om naar het instellingenniveau te gaan
• Afhankelijk van het aangesloten apparaat, kiest u tussen verwarming (HEATER), airconditioningsysteem (AC) of automatische klimaatregeling (AUTO) met behulp van de draai-/drukknop (niet nodig als er slechts één apparaat is aangesloten)
• Druk op de draai-/drukknop om uw selectie te bevestigen
• Selecteer de gewenste temperatuur met de draai-/drukknop
• Druk op de draai-/drukknop om de waarde te bevestigen

Tijdens het verwarmen/koelen kunt u de temperatuur snel wijzigen op het stand-byscherm met behulp van de draai-/drukknop zonder het menu te openen

Speciale functies in de modi airconditioning (AC) en automatische klimaatregeling (AUTO)
Als de 230 V-voeding (netstroom) wordt onderbroken, worden alle functies die zijn gekoppeld aan de airconditioning of automatische klimaatregeling gedeactiveerd en geblokkeerd op de CP plus. Met automatische klimaatregeling wordt de Combi / Combi D gedeactiveerd, zelfs in de verwarmingsmodus. Wanneer de 230 V-voeding is hersteld, start de Combi niet automatisch

Kamertemperatuur in de verwarmingsmodus (HEATER)

Symbool	Weergegeven tekst	Beschrijving
		Verwarming is ingeschakeld

Om de verwarming uit te schakelen, selecteert u het temperatuurbereik onder 5°C (UIT)

Kamertemperatuur in de airconditioningsmodus (AC)

Symbool	Weergegeven tekst	Beschrijving
	COOL	Airconditioningsysteem is ingeschakeld
	AUTO (Gecirculeerde lucht)	Het airconditioningsysteem is ingesteld op automatisch: het niveau van de gecirculeerde lucht wordt automatisch geselecteerd op basis van de koelcapaciteit. Het symbool knippert totdat de gewenste kamertemperatuur is bereikt
	HOT*	Het airconditioningsysteem bevindt zich in de verwarmingsmodus
	VENT	Het airconditioningsysteem bevindt zich in de modus gecirculeerde lucht

* Alleen beschikbaar bij sommige airconditioningsystemen

Kamertemperatuur in de automatische klimaatregelingsmodus (AUTO)

Symbool	Weergegeven tekst	Beschrijving
	AUTO (ACC)	Automatische klimaatregeling is ingeschakeld

De watertemperatuur selecteren

Gebruik de draai-/drukknop om in de menuregel te selecteren

• Druk op de draai-/drukknop om naar het instellingenniveau te gaan
• Selecteer het gewenste niveau met de draai-/drukknop
• Druk op de draai-/drukknop om de waarde te bevestigen

Symbool	Weergegeven tekst	Beschrijving
	UIT	Waterverwarming is uitgeschakeld
	ECO*	Warmwatertemperatuur 40°C
	WARM	Warmwatertemperatuur 60°C
	BOOST	Als kamerverwarming en waterverwarming samen zijn ingeschakeld, wordt de verwarming 40 minuten gedeactiveerd. Dit zorgt ervoor dat het water snel wordt verwarmd (water heeft voorrang). Wanneer de watertemperatuur is bereikt, begint de kamerverwarming weer.

* De warmwatertemperatuur kan hoger zijn dan 40°C bij gecombineerde kamer- en waterverwarming Niet beschikbaar voor de Australische varianten
knippert totdat de vereiste watertemperatuur is bereikt

De energiesoort selecteren

De energietoevoer voor de kachel kan worden aangepast aan de beschikbare energiesoorten (parkeerplaats, camping, tijdens het rijden).
Het menu "Energiesoort selecteren" wordt alleen weergegeven als een kachel met elektrische verwarmingselementen is aangesloten, bijvoorbeeld Combi E CP plus ready
Afhankelijk van de omgevingstemperatuur is het elektrische verwarmingsvermogen mogelijk niet voldoende om de gespecificeerde ruimtetemperatuur te bereiken. Schakel over naar gemengde modus of gasmodus om het verwarmingsvermogen te verhogen.
De gespecificeerde ruimtetemperatuur wordt het snelst bereikt in de gemengde modus.

• Gebruik de draai-/drukknop om in de menuregel te selecteren
• Druk op de draai-/drukknop om naar het instellingenniveau te gaan
• Selecteer de gewenste energiesoort met de draai-/drukknop
• Druk op de draai-/drukknop om de waarde te bevestigen

Symbool	Bedrijfsmodus	Energiesoort
	GAS / DIESEL	Gas / Diesel
	MIX 1	Gemengde modus Elektrisch (900 W) + Gas / Diesel
	MIX 2	Gemengde modus Elektrisch (1800 W) + Gas / Diesel
	EL 1	Elektrisch (900 W)
	EL 2	Elektrisch (1800 W)

Wanneer de kachel is ingeschakeld (ruimtetemperatuur, warmwaterniveau actief), toont de statusregel de energiesoort die in de vorige verwarmingsprocedure is geselecteerd. De fabrieksinstelling is gas / diesel.

Speciale functies in de gemengde modus

• Onderbreking van de stroomvoorziening 230 V: Het verwarmingssysteem schakelt automatisch over naar gas- en dieselmodus. Wanneer de 230V-stroomvoorziening is hersteld, schakelt de verwarming automatisch terug naar de gemengde modus.
• Storing in de verbrandingsprocedure (bijv. gebrek aan brandstof)

Combi Gas
De kachel schakelt automatisch over naar de elektrische modus. Om de kachel weer in de gemengde modus te laten werken, moet u de oorzaak van de storing verhelpen en deze bevestigen op de Truma CP plus. Zie "Gids voor probleemoplossing".

Combi Diesel
De kachel geeft een storing aan. Om de kachel weer in de gemengde modus te laten werken, moet u de oorzaak van de storing verhelpen en deze bevestigen op de Truma CP plus. Schakel over naar de energiestand "Electric" als de storing aanhoudt.

Speciale functies in de elektrische modus

• Als de 230V-stroomvoorziening wordt onderbroken en de 12V-voeding is ingeschakeld, wordt een foutcode op het scherm weergegeven.
• Wanneer de 230V-stroomvoorziening is hersteld, start de kachel automatisch met de vorige instellingen. De foutcode wordt niet meer weergegeven.
• Let op de speciale functies in de automatische klimaatregelingsmodus.

Ventilator- / recirculatiemodus

De ventilator is een extra functie voor de geselecteerde modus, kachel (HEATER), airconditioning (AC) of automatische klimaatregeling (AUTO). De CP plus activeert de ventilator van het apparaat dat op dat moment in werking is (kachel of airconditioning). Elk aangesloten apparaat heeft zijn eigen ventilatormodi.
De ventilator kan ook worden gebruikt zonder verwarming of koeling (VENT)

• Gebruik de draai-/drukknop om in de menuregel te selecteren
• Druk op de draai-/drukknop om naar het instellingenniveau te gaan
• Selecteer de gewenste ventilatormodus met de draai-/drukknop
• Druk op de draai-/drukknop om de waarde te bevestigen

Ventilatormodi met kachel / warmwaterverwarming / airconditioning uitgeschakeld

Symbool	Weergegeven tekst	Beschrijving
	OFF	Ventilator is uitgeschakeld

Ventilatormodi in de kachelmodus (HEATER)

Symbool	Weergegeven tekst	Beschrijving
	ECO	Laag ventilatorniveau
	HIGH	Hoog ventilatorniveau
	BOOST	Snelle ruimteverwarming is beschikbaar als het verschil tussen de geselecteerde en de huidige ruimtetemperatuur meer dan 10°C is

Wanneer de kachel is ingeschakeld (ruimtetemperatuur, warmwaterniveau ingesteld), toont de statusregel (2) de ventilatormodus die de laatste keer dat de kachel draaide, was geselecteerd. De fabrieksinstelling is "ECO".

Ventilatormodi in de airconditioningmodus (AC)

Symbool	Weergegeven tekst	Beschrijving
	OFF	Ventilator is uitgeschakeld (kan alleen worden geselecteerd als er geen apparaat in werking is).
	LOW	Laag ventilatorniveau
	MID	Gemiddeld ventilatorniveau
	HIGH	Hoogste ventilatorniveau
	NIGHT	Ultrageluidsarme ventilatorwerking

Ventilatormodi in de automatische klimaatregelingsmodus (AUTO)

Symbool	Weergegeven tekst	Beschrijving
	AUTO	Automatische ventilatorniveauselectie. Kan niet worden gewijzigd in de AUTO-modus.

Alleen "ECO" is beschikbaar voor kachels.
Als de 230V-stroomvoorziening (netspanning) wordt onderbroken, worden alle functies die zijn gekoppeld aan de airconditioning of de automatische klimaatregelingsmodi gedeactiveerd en op de CP plus leeggemaakt.

Verlichting in- / uitschakelen

Alleen beschikbaar als een airconditioningsysteem is aangesloten samen met een luchtverdeler en dimbare LED-sfeerverlichting

• Gebruik de draai-/drukknop om in de menubalk (4) te selecteren.
• Tik op de draai-/drukknop om naar het instellingenniveau te gaan
• Selecteer de vereiste functie met de draai-/drukknop
  1 – 5 – Schakel verlichting in. Helderheid selecteerbaar in 5 niveaus.
  OFF – Schakel verlichting uit
• Tik op de draai-/drukknop om de waarde te bevestigen

De tijd instellen

• Selecteer met de draai-/drukknop (8) het pictogram "Tijd instellen" in de menubalk (4). De urenweergave knippert.
• Stel de uren in met de draai-/drukknop
• Tik nogmaals op de draai-/drukknop en de minutenweergave knippert.
• Stel de minuten in met de draai-/drukknop
• Tik op de draai-/drukknop om de waarde te bevestigen

In de 12-uursmodus: A: am, P: pm

Tijdsbesturing

Vergiftigingsgevaar door uitlaatgassen De geactiveerde tijdschakelaar schakelt de kachel in, zelfs wanneer het voertuig zonder toezicht geparkeerd staat. De uitlaat van de kachel kan giftig zijn in afgesloten ruimtes (bijv. garages, werkplaatsen).
Als het voertuig in gesloten ruimtes geparkeerd staat:

• Sluit de brandstoftoevoer (gas of diesel) naar de kachel af
• Schakel de CP plus uit om te voorkomen dat de kachel weer wordt ingeschakeld door de Truma App of de tijdschakelaar (zie "In- / uitschakelen")

Wanneer het airconditioningsysteem in werking is, mag de CP plus-tijdschakelaar alleen worden gebruikt om de begin- en eindtijden voor een vereiste periode te definiëren.
Als de tijdschakelaar is geactiveerd (ON), wordt eerst het menu "Tijdschakelaar deactiveren" (OFF) weergegeven.

• Gebruik de draai-/drukknop om in de menubalk (4) te selecteren.
• Druk op de draai-/drukknop om naar het instellingenniveau te gaan

Voer de starttijd in

• Stel de uren en vervolgens de minuten in met de draai-/drukknop
  In de 12-uursmodus: A: am, P: pm

Voer de eindtijd in

• Stel de uren en vervolgens de minuten in met de draai-/drukknop

Als het start-/eindpunt tijdens de invoer werd overschreden, zijn de bedrijfsparameters pas van toepassing wanneer het volgende start-/eindpunt is bereikt. Tot die tijd blijven de bedrijfsparameters die buiten de tijdschakelaar zijn ingesteld, geldig.

Hierna kunt u de volgende menu-items instellen die zich binnen het schakelinterval bevinden:

• De ruimtetemperatuur instellen
• Het warmwaterniveau instellen
• De energiesoort selecteren
• Het ventilatorniveau selecteren
• De tijdschakelaar activeren (ON)
• De tijdschakelaar deactiveren (OFF)
• Verlichting in- / uitschakelen
• De tijd instellen

Servicemenu

• Gebruik de draai-drukknop om in de menuregel te selecteren
• Druk op de draai-drukknop om naar het instellingsniveau te gaan
• Kies de gewenste instelling met de draai-drukknop
• Druk op de draai-drukknop om de waarde te bevestigen

De ruimtetemperatuursensor van de verwarming kalibreren (OFFSET)
De ruimtetemperatuursensor van de verwarming kan individueel worden aangepast aan de installatiesituatie van de sensor
De instelling kan worden gemaakt in stappen van 05°C van 0°C tot -5°C
Voorbeeld:
Ruimtetemperatuur instellen 23°C;
OFFSET = -1°C;

• Instelpunt voor verwarming = 22°C

Standaardinstelling: 0°C (Celsius)

AC SET^1,2
De gemeten ruimtetemperatuur kan – tijdens de werking van de automatische klimaatregeling – tijdens het koelen anders worden ervaren dan tijdens het verwarmen. "AC SET" (AC SET) wordt gebruikt om een offset in te stellen tussen koelen en verwarmen. De instelling kan worden gemaakt in stappen van 05°C van 0°C tot +5°C
Voorbeeld:
Ruimtetemperatuur instellen 23°C;
AC SET = 2°C

• Instelpunt voor airconditioning = 25°C

Standaardinstelling: +1°C (Celsius)

¹ Alleen beschikbaar als een airconditioningssysteem en verwarming zijn aangesloten
² Alleen beschikbaar als ACC is ingesteld op "ON" (AAN)

ACC¹

De automatische klimaatregeling AUTO wordt geactiveerd of geblokkeerd met "ACC" (ACC)

ON

• De automatische klimaatregeling AUTO is geactiveerd. De automatische klimaatregeling AUTO kan worden geselecteerd in het ruimtetemperatuurmenu
• "AC SET" (AC SET) wordt weergegeven in het Servicemenu

OFF

• De automatische klimaatregeling AUTO is geblokkeerd

Standaardinstelling: OFF

°C / °F temperatuurweergave
Selecteer de temperatuurweergave °C (Celsius) of °F (Fahrenheit)
Standaardinstelling: °C (Celsius)

De achtergrondverlichting wijzigen
Wijzig de achtergrondverlichting van de Truma CP plus in 10 niveaus

12 u / 24 u modus
Tijd weergeven in 12 u (a m, p m) / 24 u modus
Standaardinstelling: 24 u modus

De taal wijzigen
Selecteer de gewenste taal (Duits, Engels, Frans, Italiaans)
Standaardinstelling: Engels

Het versienummer weergeven
Geef het versienummer weer van de verwarming, het airconditioningssysteem, Truma CP plus of iNetBox
Voorbeeld: H 12001 -> H = Apparaat; 12001 = Versienummer

Apparaat
C = Truma CP plus
F = CP plus CI-BUS
A = Airconditioningssysteem
H = Verwarming
T = Truma iNet Box

Standaardinstelling (RESET)
De resetfunctie zet de CP plus terug naar de standaardinstelling. Hiermee worden alle instellingen verwijderd. Nieuw aangesloten apparaten worden gedetecteerd en opgeslagen in de Truma CP plus

• Schakel de stroomvoorziening in, 12 V voor Truma CP plus en Combi en 230 V voor een airconditioningssysteem en Combi E

Resetten

• Selecteer "RESET" (RESET) met de draai-drukknop
• Druk op de draai-drukknop
• "PR SET" (PR SET) wordt weergegeven
• Druk op de draai-drukknop om te bevestigen

Na bevestiging initialiseert de CP plus zichzelf. "INIT" (INIT) verschijnt op het display terwijl dit bezig is

Speciale displays

230V-voeding beschikbaar
Het symbool geeft aan dat er een 230V-voeding (netstroom) beschikbaar is op de aangesloten verwarming en/of airconditioning.

Truma App met iNet Box
Wanneer een commando via de Truma App vanaf een mobiel apparaat wordt verzonden, wordt "APP" weergegeven

Infrarood (IR) afstandsbediening (airconditioning)
Wanneer een commando via de infrarood afstandsbediening van de airconditioning wordt verzonden, wordt "IR" weergegeven

Extern bedieningspaneel (CI-BUS)
Wanneer een commando via een extern bedieningspaneel met CI-BUS wordt verzonden, wordt "CI" weergegeven
De CP plus CI BUS is een aparte variant die alleen in de fabriek is ingebouwd

Waarschuwing

geeft aan dat een bedrijfsparameter een ongedefinieerde status heeft bereikt. In dit geval blijft het betreffende apparaat werken. Wanneer de bedrijfsparameter weer binnen het doelbereik ligt, gaat dit symbool automatisch weer uit.

De waarschuwingscode uitlezen

• Selecteer het pictogram met de draai-/drukknop
• Druk op de draai-/drukknop
  De huidige waarschuwingscode wordt weergegeven. Gebruik de gids voor probleemoplossing om de oorzaak van de waarschuwing te achterhalen en te verhelpen.

  W = Waarschuwing
  42 = Foutcode
  H = Apparaat
  H = Verwarmingssysteem
  A = Airconditioning

Oorzaak verholpen / terug naar de instelling

• Druk op de draai-/drukknop

Oorzaak niet verholpen / terug naar de instelling

• Druk op de Back (Terug) knop

In dit geval wordt de waarschuwing niet bevestigd in de CP plus en blijft het waarschuwingssymbool staan. Het betreffende apparaat blijft in de waarschuwingsstatus. Andere aangesloten apparaten kunnen worden bediend.

Storing

In het geval van een storing gaat de CP plus onmiddellijk naar het menuniveau "Malfunction" (Storing) en toont de relevante foutcode. Gebruik de gids voor probleemoplossing om de oorzaak van de storing te achterhalen en te verhelpen.

E = Storing
112 = Foutcode
H = Apparaat
H = Verwarmingssysteem
A = Airconditioning

Oorzaak verholpen / terug naar de instelling

• Druk op de draai-/drukknop. Als het display in de stand-bymodus staat, druk dan om de achtergrondverlichting te activeren en druk nogmaals om de storing te bevestigen.
• Het betreffende apparaat wordt opnieuw gestart.

Dit kan enkele minuten duren vanwege de interne nalooptijden van aangesloten apparaten.
Als de oorzaak niet is verholpen, treedt de storing opnieuw op en gaat de CP plus weer naar het menuniveau "Malfunction" (Storing).
Als de foutcode knippert in het display van het bedieningspaneel, kan deze pas na 15 minuten worden gereset.

Oorzaak niet verholpen / terug naar de instelling

• Druk op de Back (Terug) knop

In dit geval wordt de storing niet bevestigd in de CP plus en blijft het waarschuwingssymbool staan. Het apparaat blijft in de storingsstatus. Andere aangesloten apparaten kunnen worden bediend.

Onderhoud

De CP plus vereist geen onderhoud. Gebruik een vochtige, niet-schurende doek om het voorpaneel schoon te maken. Als dit niet voldoende is, gebruik dan een neutrale zeepoplossing.

Technische gegevens

Scherm	LCD, monochroom, met achtergrondverlichting
Afmetingen (L x B x H)	92 x 103 x 40 mm
Bedrijfstemperatuurbereik	-25°C tot +60°C
Opslagtemperatuurbereik	-25°C tot +70°C
Interfaces CP plus	TIN-bus
CP plus CI BUS Voeding	TIN-bus, CI-bus 8 V – 16,5 V DC
Stroomverbruik	max. 65 mA (100% achtergrondverlichting) 6,5 mA – 10 mA (stand-by)
Ruststroomverbruik	3 mA (uit)
Gewicht Beschermingsklasse	ca. 100 g Klasse III
Beschermingsklasse	IP00

Technische wijzigingen voorbehouden

Gids voor probleemoplossing

Als deze maatregelen de storing niet verhelpen of als er foutcodes worden weergegeven die u niet kunt vinden in de gids voor probleemoplossing, neem dan contact op met de Truma-service.

Verwarming Combi / Combi E (H)

Foutcode	Oorzaak	Oplossing
W 17 H	Wateroververhitting (woc)	Schakel de verwarming uit en laat deze afkoelen. Vul de watercontainer met water
W 18 H	Luchtoververhitting
	Niet alle warmeluchtkanalen zijn aangesloten	Zorg ervoor dat alle warmeluchtkanalen op de verwarming zijn aangesloten
	Warmeluchtuitlaten geblokkeerd	Controleer of de warmeluchtkanalen beschadigd of geknikt zijn
	Aanzuiging van circulatielucht geblokkeerd	Verwijder de blokkade in de aanzuiging van circulatielucht en zorg ervoor dat de installatieruimte voldoende geventileerd is
W 24 H	Dreigende laagspanning / batterijspanning te laag < 10,4 V	Controleer de werking met draaiende motor, controleer de voedingseenheid of andere batterijen. Laad de batterij op en controleer de contacten, vervang de oude batterij
E 29 H	Stroomverbruik van het FrostControl-verwarmingselement te hoog	Vervang het FrostControl-verwarmingselement
W 42 H	Raamschakelaar detecteert open raam	Sluit het raam boven de afvoerkap
E 43 H	12 V-voeding defect (overspanning)	Controleer de 12 V-voeding bij de apparaatingang onder belasting; om te testen, koppelt u de voedingseenheid en het zonnestelsel los van de boordstroomvoorziening
W 45 H	230 V-voeding defect	Controleer de 230 V-voeding bij de apparaatingang
		Laat een expert de 230 V-zekering controleren en vervang deze indien nodig
		Reset de 230 V-oververhittingsbeveiliging (zie Combi-gebruiksaanwijzing)
E 111 H	Storing in de elektronica	Controleer de 12 V-voeding bij de apparaatingang onder belasting; om te testen, koppelt u de voedingseenheid en het zonnestelsel los van de boordstroomvoorziening
E 112 H, E 121 H, E 122 H, E 202 H, E 211 H, E 212 H	Vlam uit of niet gedetecteerd, vlam onstabiel tijdens bedrijf, gastoevoer onderbroken	Controleer of de gastoevoer de juiste bedrijfsdruk heeft (zie Foutencatalogus, gastoevoer)
E122H	Brandstoftekort door laag tankniveau, tank is leeg en / of voertuig staat op een helling	Vul de tank met brandstof en vul vervolgens de brandstofleiding (zie gebruiksaanwijzing / eerste opstart)
W 255 H	Verwarming heeft geen 12 V-voeding	Controleer de 12 V-voeding bij de apparaatingang; om te testen, koppelt u de voedingseenheid en het zonnestelsel los van de boordstroomvoorziening
	Geen verbinding tussen verwarming en bedieningspaneel	Controleer de kabel van het bedieningspaneel en zorg ervoor dat er verbinding is tussen de verwarming en het bedieningspaneel
W 301 H, W 417 H	12 V-voeding defect (overspanning)	Controleer de 12 V-voeding bij de apparaatingang; om te testen, koppelt u de voedingseenheid en het zonnestelsel los van de boordstroomvoorziening
W 302 H, W 418 H	12 V-voeding defect (laagspanning)	Laad de batterij op en controleer de contacten, vervang de oude batterij
W 303 H, W 411 H	Risico op laagspanning. Batterijspanning te laag < 10,4 V	Controleer de werking met draaiende motor, controleer de voedingseenheid of andere batterijen. Laad de batterij op en controleer de contacten, vervang de oude batterij
W 401 H	Warmwatermodus met lege watercontainer	Schakel de verwarming uit en laat deze afkoelen. Vul de watercontainer met water
W 402 H	Luchtoververhitting
	Niet alle warmeluchtkanalen zijn aangesloten	Zorg ervoor dat alle warmeluchtkanalen op de verwarming zijn aangesloten
	Warmeluchtuitlaten geblokkeerd	Controleer of de warmeluchtkanalen beschadigd of geknikt zijn
	Aanzuiging van circulatielucht geblokkeerd	Verwijder de blokkade in de aanzuiging van circulatielucht en zorg ervoor dat de installatieruimte voldoende geventileerd is
W 407 H	230 V-voeding defect	Controleer de 230 V-voeding bij de apparaatingang
		Laat een expert de 230 V 10 AF, H-zekering controleren en vervang deze indien nodig
W 408 H	Gastoevoer onderbroken in gemengde modus	Controleer of de gastoevoer de juiste bedrijfsdruk heeft. Start de verwarming in gasmodus, bevestig de fout en schakel over naar gemengde modus
W 412 H	Raamschakelaar detecteert open raam	Sluit het raam boven de afvoerkap
E 507 H, E 516 H, E 517 H	Gastoevoer onderbroken	Controleer of de gastoevoer de juiste bedrijfsdruk heeft (zie Foutencatalogus, gastoevoer)
E 607 H	Maximum aantal fout-resetpogingen bereikt / na meer	Wacht 15 minuten en reset de fout
E 621 H	dan 4 resetpogingen binnen 15 minuten is de verwarming geblokkeerd Ruimtetemperatuursensor of kabel defect	Controleer de kabel van de ruimtetemperatuursensor en de stekkerverbindingen Vervang de ruimtetemperatuursensor
E 624 H	FrostControl-verwarmingselement heeft een kortsluiting	Vervang het FrostControl-verwarmingselement
E 632 H	230 V-oververhittingsbeveiliging is geactiveerd	Reset de 230 V-oververhittingsbeveiliging (zie Combi-gebruiksaanwijzing)

Verwarming Combi D / Combi D E (H)

Foutcode	Oorzaak	Oplossing
E 111 H	Ruimtetemperatuursensor of kabel defect	Controleer de kabel van de ruimtetemperatuursensor en de stekkerverbindingen
E 121 H	Onderbreking in de doseerpomp – temperatuurschakelaar is geactiveerd	Verwijder de blokkade in de aanzuiging van de circulatielucht en zorg ervoor dat de installatieruimte voldoende geventileerd is (zie de Combi-gebruiksaanwijzing) Zorg ervoor dat de hoogteset wordt gebruikt voor de verwarmingsmodus op hoogtes boven 1500 m Controleer kabels, stekkers en doseerpomp op onderbrekingen
E 122 H	Brandstoftekort door laag tankniveau, tank is leeg en/of voertuig staat op een helling	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding) Vul de tank met brandstof en vul vervolgens de brandstofleiding (zie de gebruiksaanwijzing / eerste opstart) Zorg ervoor dat de hoogteset wordt gebruikt voor de verwarmingsmodus op hoogtes boven 1500 m Als u de hoogteset gebruikt, zorg er dan voor dat de juiste doseerpomp is geselecteerd
E 131 H	Geen verbinding tussen verwarming en bedieningspaneel	Sluit de verwarming en het bedieningspaneel aan
E 132 H	FrostControl-verwarmingselement heeft kortsluiting	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding)
W 150 H	Warme luchttemperatuur overschreden	Zorg ervoor dat alle warmeluchtkanalen op de verwarming zijn aangesloten Controleer of de warmeluchtkanalen beschadigd of geknikt zijn Verwijder de blokkade in de aanzuiging van de circulatielucht en zorg ervoor dat de installatieruimte voldoende geventileerd is (zie de gebruiksaanwijzing/aanzuiging van de circulatielucht)
W 151 H	Watertemperatuur overschreden in de verwarmingsmodus	Schakel de verwarming uit en laat deze afkoelen, vul de watercontainer met water Zorg ervoor dat alle warmeluchtkanalen op de verwarming zijn aangesloten Controleer of de warmeluchtkanalen beschadigd of geknikt zijn Verwijder de blokkade in de aanzuiging van de circulatielucht en zorg ervoor dat de installatieruimte voldoende geventileerd is (zie de gebruiksaanwijzing/aanzuiging van de circulatielucht)
E 152 H	Watertemperatuur overschreden in de warmwatermodus	Schakel de verwarming uit en laat deze afkoelen, vul de watercontainer met water
W 160 H W 161 H	12 V-voeding defect (lage spanning)	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding) Laad de batterij op en controleer de contacten, vervang de oude batterij Kortetermijnnoodmaatregel, schakel apparaten met een hoog verbruik uit of start de voertuigmotor totdat de verwarming begint te werken (ongeveer 4 minuten)
E 162 H	Raam boven de motorkap open (raamschakelaar)	Sluit het raam boven de motorkap
W 163 H	Een van de temperatuurschakelaars is geopend	Laat de verwarming afkoelen. Neem contact op met de Truma-service als dit vaak voorkomt
W 164 H	230 V-voeding defect	Controleer de 230 V-voeding bij de apparaatingang Reset de 230 V-oververhittingsbeveiliging (zie de gebruiksaanwijzing) Laat een expert de 230 V T10AH-zekering controleren en indien nodig vervangen / Koppel het apparaat volledig los van de voeding voordat u de aansluitdeksel opent / Plaats de aansluitdeksel terug voordat u het apparaat opnieuw start
W 170 H	Dreigende lage spanning < 11,5 V	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding) Laad de batterij op en controleer de contacten, vervang de oude batterij Kortetermijnnoodmaatregel, schakel apparaten met een hoog verbruik uit of start de voertuigmotor totdat de verwarming begint te werken (ongeveer 4 minuten)
W 255 H	Geen verbinding tussen verwarming en bedieningspaneel Verwarming heeft geen 12 V-voeding	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding)
	Bedieningspaneelkabel defect	Controleer de bedieningspaneelkabel en zorg ervoor dat er een verbinding is tussen de verwarming en het bedieningspaneel Laat een expert de apparaatzekering controleren en indien nodig vervangen / Koppel het apparaat volledig los van de voeding voordat u de aansluitdeksel opent / Plaats de aansluitdeksel terug voordat u het apparaat opnieuw start
W 301 H, W 417 H, E 540 H	12 V-voeding defect (overspanning)	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding)
W 302 H, W 418 H, E 541 H	12 V-voeding defect (lage spanning)	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding) Laad de batterij op en controleer de contacten, vervang de oude batterij Controleer de werking met draaiende motor, controleer de voedingseenheid of andere batterijen
W 303 H, W 411 H	Risico op lage spanning. Batterijspanning te laag < 10,8 V	Zorg voor een 12 V-voeding onder belasting bij de apparaatingang / controleer op AC-spanningscomponenten (koppel de voedingseenheid en het zonnestelsel los van de boordvoeding) Laad de batterij op en controleer de contacten, vervang de oude batterij Controleer de werking met draaiende motor, controleer de voedingseenheid of andere batterijen
W 423 H	Eerste vulling vereist (vul functie bij eerste opstart)	Activeer de eerste vulling door een verwarmingsverzoek in te stellen met temperatuurinstellingen van 30 °C
W 424 H	Eerste vulling actief – na de eerste vulling schakelt de verwarming automatisch over naar normale werking met een temperatuurinstelling van 30 °C	Schakel de verwarming niet uit en onderbreek de voeding niet tijdens de eerste vulling
E 560 H	Verwarming start niet. Opmerking: het apparaat is vergrendeld na de vijfde bevestiging van het foutbericht.	Controleer de brandstoftoevoer bij de apparaatingang
E 561 H	Kan de verwarming niet opnieuw starten. Het maximale aantal startpogingen is bereikt – de bedieningsvergrendeling is geactiveerd.	Neem contact op met de Truma-service
E 565 H	Verwarming start niet, vlam herhaaldelijk niet gedetecteerd. Nog een herhaalde start voor eerste vulling mogelijk	Controleer de brandstoftoevoer bij de apparaatingang

Airconditioningsysteem (A)

Foutcode	Oorzaak	Oplossing
E 8 A, W 8 A	IR-ontvanger losgekoppeld of kabelbreuk	Controleer de aansluiting van de IR-ontvanger
E 17 A, W 17 A	Spanningsdip bij 230 V-voeding	Controleer de 230 V-voeding

Veiligheidsinstructies

Algemene veiligheid

• Lees en volg de veiligheidsinstructies nauwgezet op om risico's en schade aan mensen en eigendommen te voorkomen
• Lees en volg de bedieningsinstructies en ondersteunende documenten voor de apparaten, zoals gastoevoer, verwarming, airconditioningsysteem en het voertuig zorgvuldig en bewaar ze op een veilige plaats voor later gebruik
• Neem de lokale wetten, richtlijnen en normen in acht die van toepassing zijn op het gebruik en de bediening van het apparaat

Veiligheidsinstructies voor het bedieningspaneel

• De CP plus mag niet worden gebruikt tenzij deze in technisch perfecte staat verkeert
• Reparaties moeten onmiddellijk worden uitgevoerd Probeer storingen niet zelf te verhelpen, tenzij dit wordt beschreven in de gids voor probleemoplossing in deze instructies
• Repareer of wijzig de CP plus niet
• Een defecte CP plus mag alleen worden gerepareerd door de fabrikant of de serviceafdeling van de fabrikant
• Gebruik nooit LPG-apparaten tijdens het tanken, in parkeergarages, in garages of op veerboten Schakel de CP plus uit om te voorkomen dat de verwarming weer wordt ingeschakeld door de Truma App of de tijdschakelaar (zie "In-/uitschakelen")

Verplichtingen van de bediener/voertuigeigenaar

• Zorg ervoor dat het apparaat in alle bedrijfsfasen correct kan worden bediend

Installatie, demontage, herpositionering

Alleen bevoegd, opgeleid personeel (experts) mag het Truma-product installeren en repareren en de functiecontrole uitvoeren met inachtneming van de installatie- en bedieningsinstructies en de geldende erkende technische regels Bekwaam personeel verwijst naar personen die in staat zijn om het noodzakelijke werk naar behoren uit te voeren en mogelijke gevaren te herkennen op basis van hun specialistische opleiding en scholing, hun kennis en ervaring met Truma-producten en de relevante normen
Alleen voor experts
Installeer, demonteer of herpositioneer het apparaat niet zelf.

• Laat het apparaat alleen door een expert installeren, demonteren of herpositioneren

Belangrijke opmerkingen

• Als de stroomtoevoer naar het systeem is onderbroken, moet de tijd/tijdschakelaar opnieuw worden ingesteld
• Wanneer een nieuw of vervangend apparaat (verwarming, airconditioningsysteem of Truma iNet Box) op het bussysteem wordt aangesloten, herhaalt u de procedure die wordt beschreven in
• "Eerste keer opstarten"
• Als een Combi-verwarming is aangesloten op de CP plus, kunt u de tijdschakelaar ZUCB niet meer gebruiken

Referenties

• Verwarmingen en airconditioningsystemen voor campers en nog veel meer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Truma CP plus handleiding

Beschikbare talen
