PROBLEMEN MET OPLADEN
Deze lift mag alleen worden onderhouden door een technicus die gecertificeerd is voor deze lift (voor meer gedetailleerde informatie over de vereiste competentie, zie de installatiehandleiding).

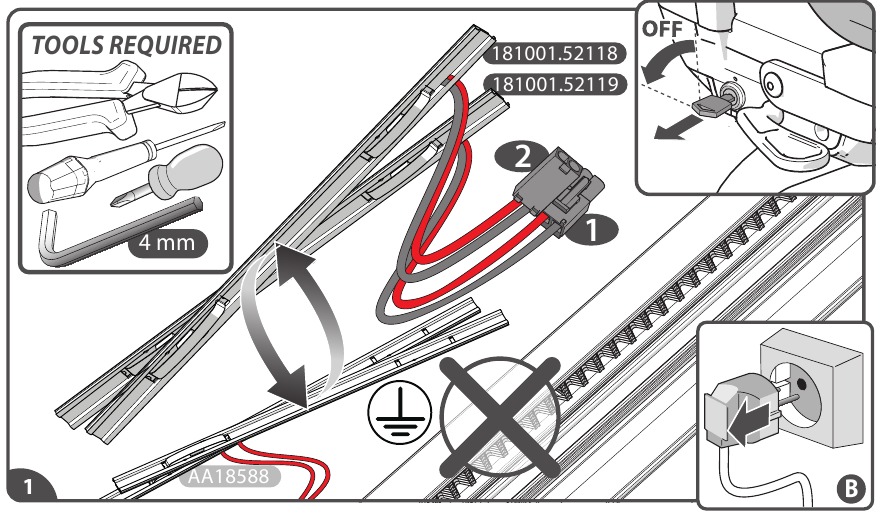

[1] Controleer of alle componenten van de betreffende kit aanwezig zijn. Schakel de lift uit.

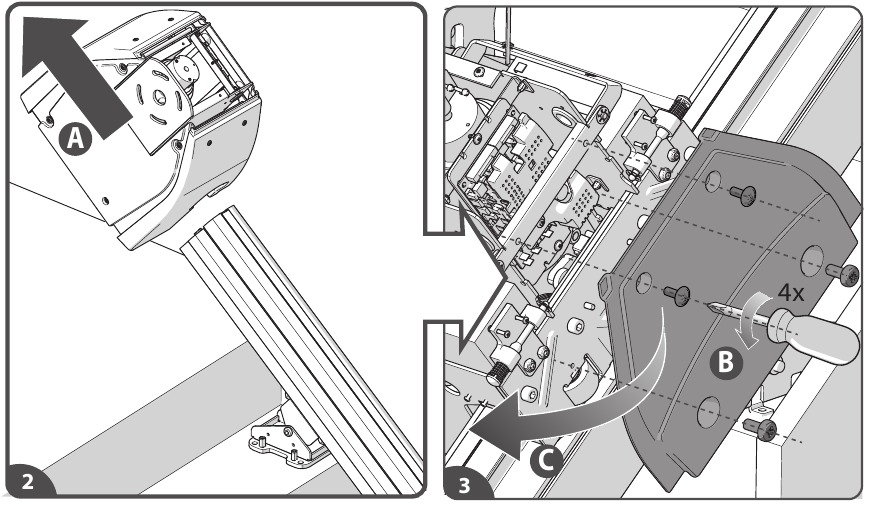

[2] Verwijder de achterklep van de voeding. Verwijder indien nodig de voeding van de rail hiervoor{A}.

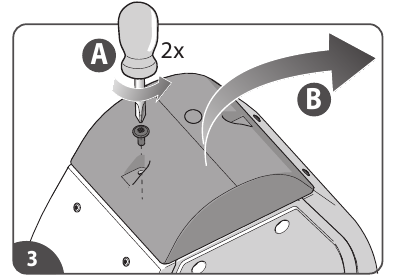

[3] Verwijder de bovenkant van de voeding.

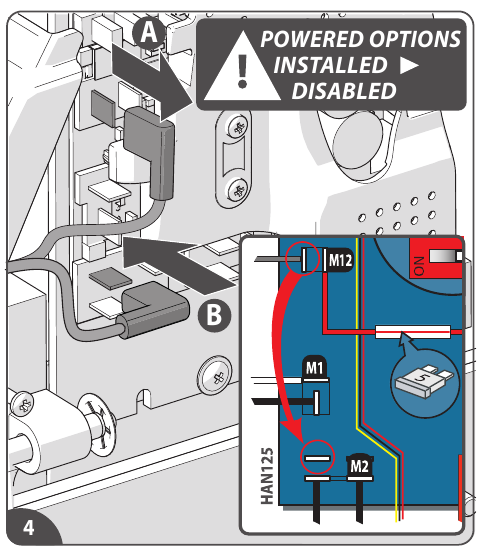

[4] Koppel de grijze draad los van de communicatiepin (M12) op de PCB H125{A} en verbind de draad met de aardingspin (M2) op de PCB{B}.
Let op: als er bekrachtigde opties op de lift zijn geïnstalleerd, schakelt het verplaatsen van de grijze draad de bekrachtigde functies uit.

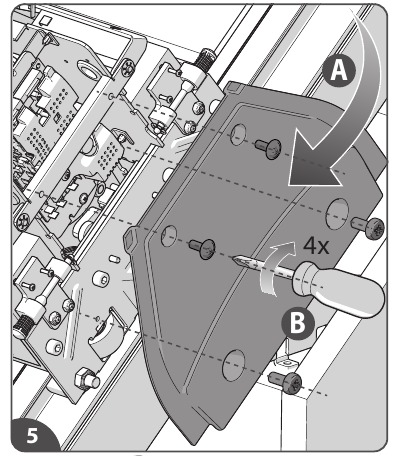

[5] Plaats de achterklep terug.

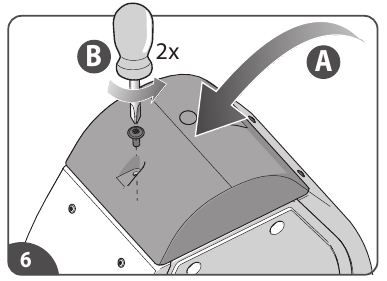

[6] Plaats de dop terug op de voeding.

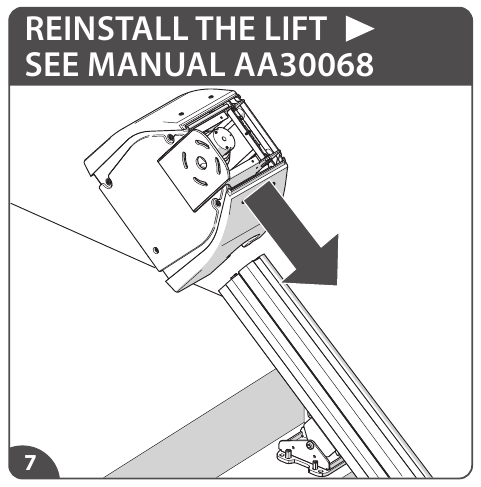

[7] Plaats de voeding terug indien verwijderd. Zie de installatiehandleiding AA30068 hoe u dit moet doen.

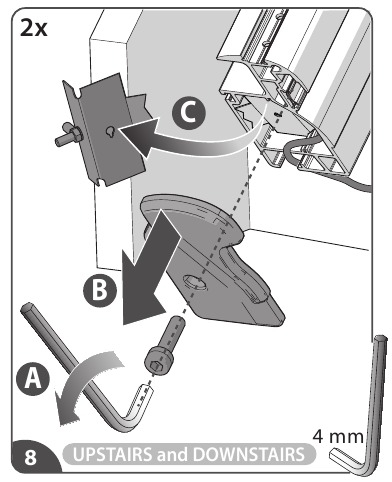

[8] Verwijder de eindkappen en beugels.

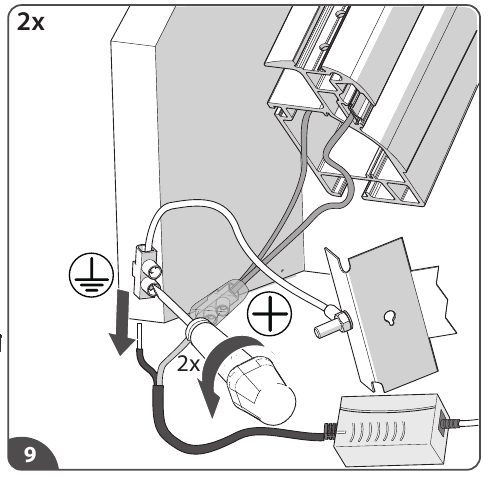

[9] Koppel de oplader los.

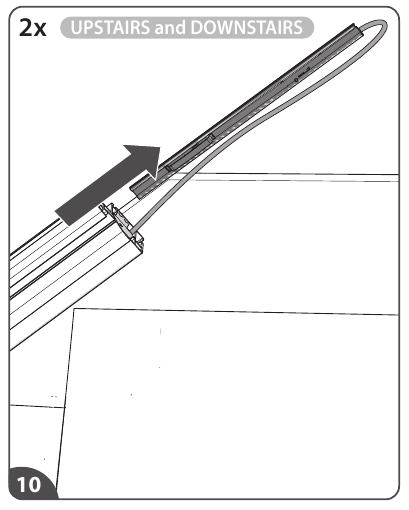

[10] Verwijder de oude laadstrips.

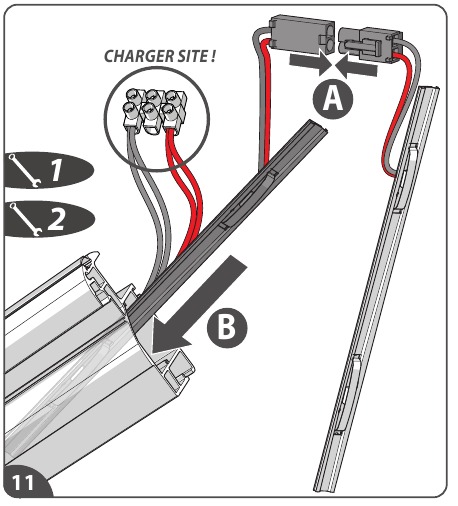

[11] Verbind beide nieuwe laadstrips met elkaar{A} en laat 1 strip zakken (~119 als de oplader zich aan de onderkant bevindt, anders ~118) door de rail{B}.

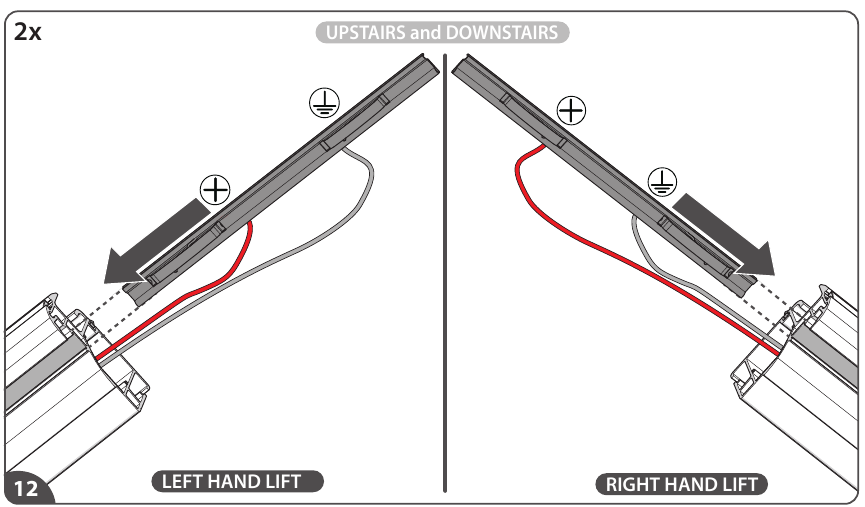

[12] Plaats de laadstrips op de rail (+ contact (rode draad) aan de onderkant in het geval van een linker lift, + contact (rode draad) aan de bovenkant in het geval van een rechter lift!).

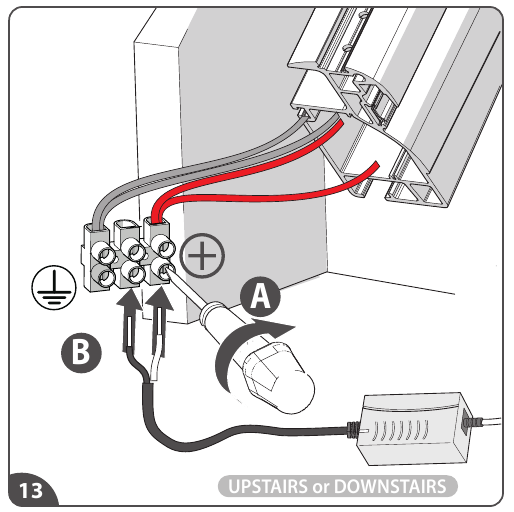

[13] Boven of beneden: bevestig de + draad (wit) van de oplader in dit blok{A}. Bevestig de - draad (zwart) van de oplader en de aardedraad in een ander connectorblok{B}.

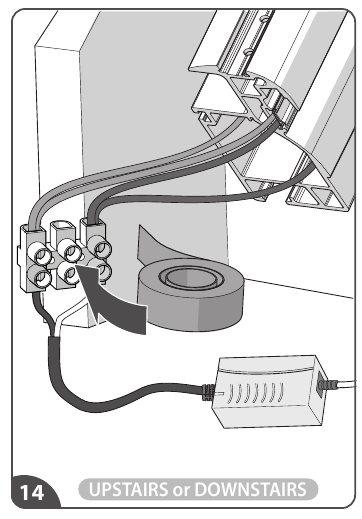

[14] Isoleer het connectorblok.

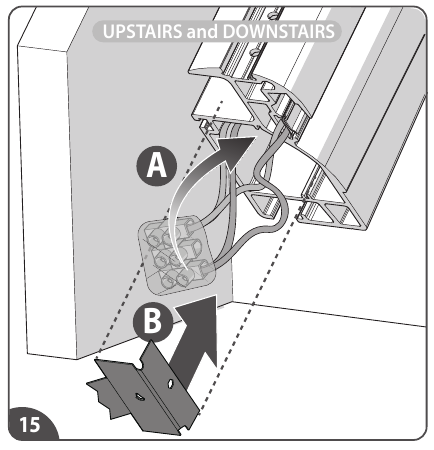

[15] Plaats de draden in de hoofdkamer van de rail{A}. Schuif de eindkapbeugel in de rail{B}.

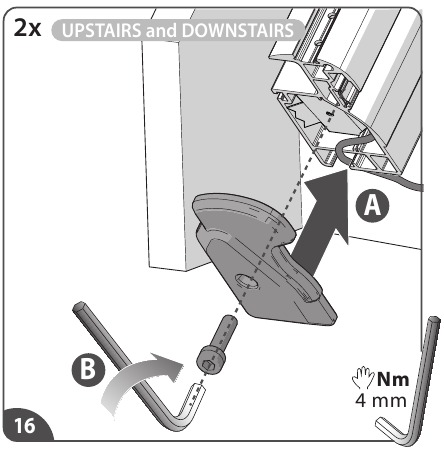

[16] Plaats de eindkap terug en zet deze voorzichtig vast (handvast).

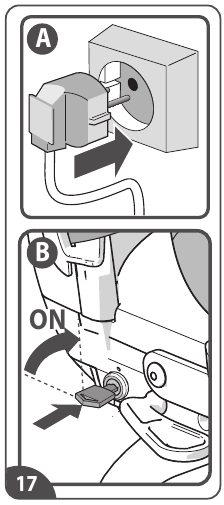

[17] Sluit de oplader weer aan{A}. Schakel de lift in{B}.

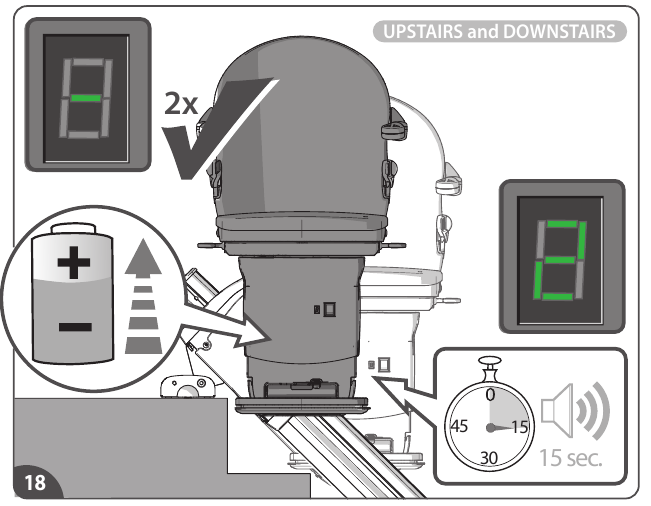

[18] Rijd de lift OMHOOG / OMLAAG naar de oplaadpunten om te bevestigen dat de lift normaal oplaadt: het display toont een "2" (en de lift piept) wanneer deze niet oplaadt, en toont een "-" tijdens het opladen.
Deze handleiding bevat: 181001.52118 - 181001.52119
Alleen een gecertificeerde technicus mag deze kit installeren. De nieuwste instructies van de lift en instructies voor opties zijn beschikbaar om te downloaden op www.handicarepartners.com.
