Handicare 1100 handleiding

GEBRUIKTE GEREEDSCHAPPEN EN ONDERDELEN

Deze lift mag alleen worden geïnstalleerd door een technicus die gecertificeerd is voor deze lift. Algemene vereiste kennis is te vinden in de Technische handleiding 1100.

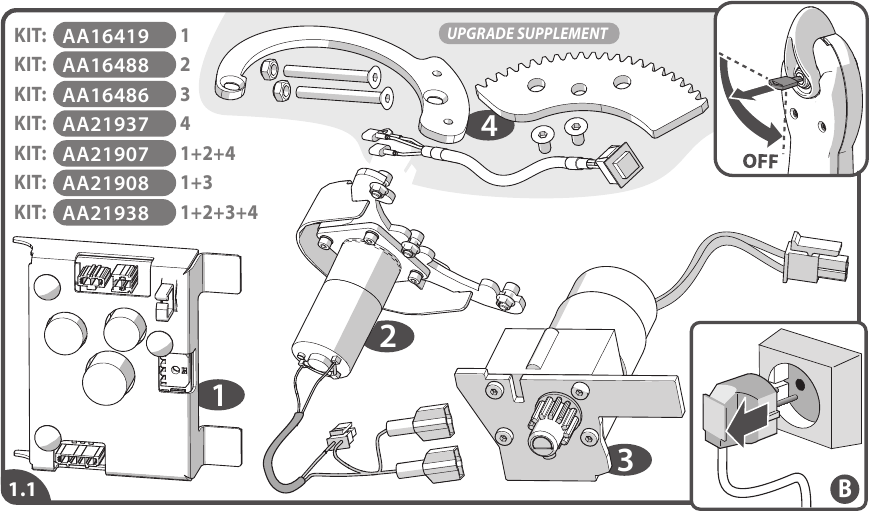

1. Controleer of alle onderdelen van de betreffende sets aanwezig zijn. Verwijder de sleutel uit de schakelaar {A}. Koppel de oplader los {B}.

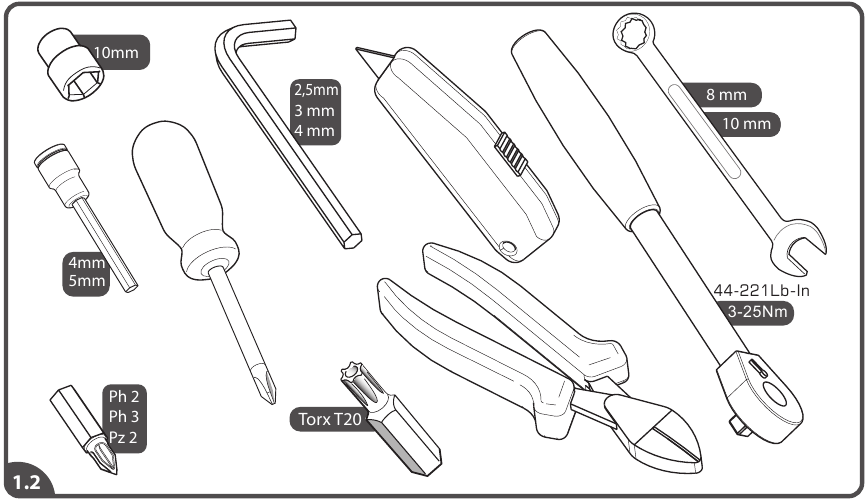

2. Zorg voor goed en voldoende gereedschap.


KAPPEN DEMONTEREN

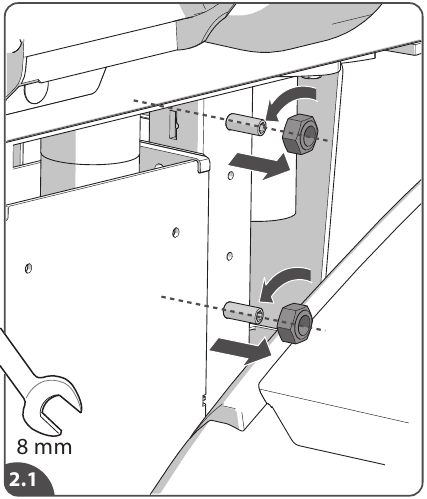

1. Draai de twee moeren los.

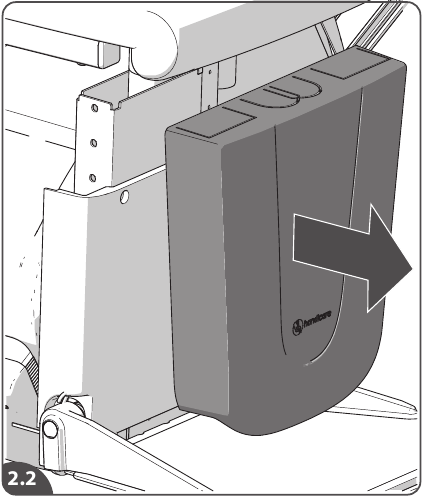

2. Verwijder de bovenste kap van het kantelchassis.

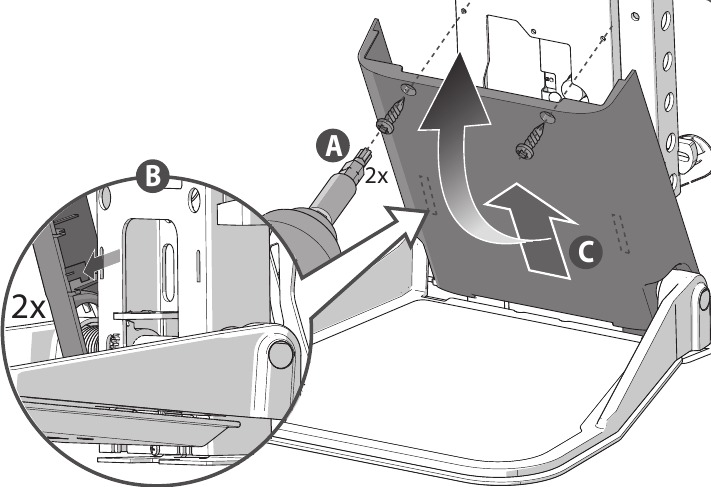

3. Draai de onderste kap van het kantelchassis los {A}. Verwijder de onderste kap van het kantelchassis {C}. Schuif hierbij de twee ribben van de kap uit de uitsparingen van het frame {B}.


GEMOTORISEERDE DRAAISET

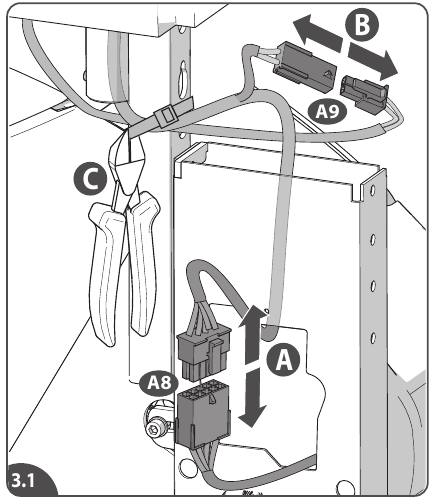

1. Koppel alle andere aansluitingen van de kabelbomen van de zitting los.

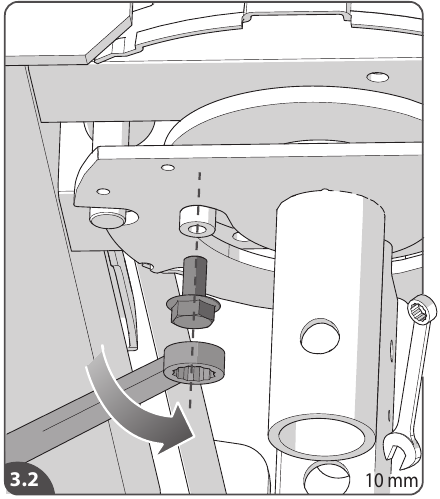

2. Verwijder de borgbout van de onderkant van de zitting.

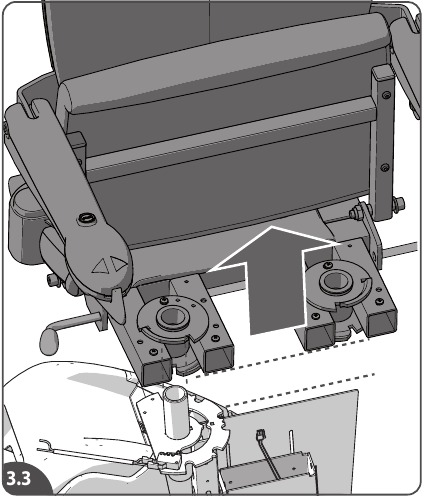

3. Verwijder de zitting.

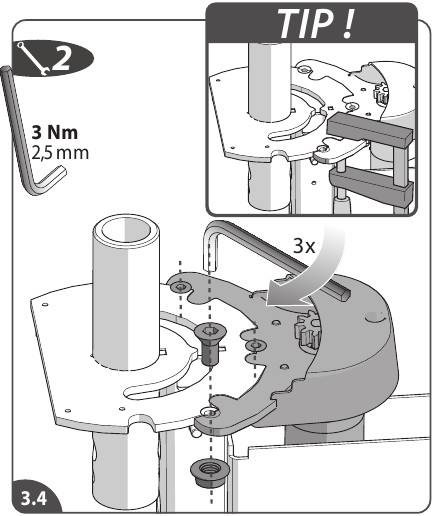

4. Installeer de beugel+motor op de flens van de steel en draai de bouten vast (3 Nm | 26,55 Lb-In){B}.


TIP: gebruik een klem om de onderdelen bij elkaar te houden.

ALLEEN UPGRADE

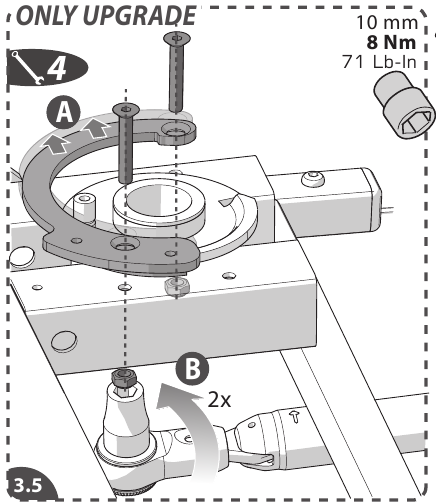

5. Installeer de afstandhouder. Duw de afstandhouder naar buiten{A}. Maak de afstandhouder vast{B}.

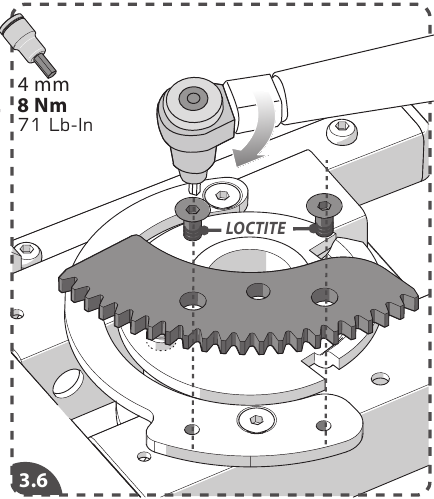

6. Installeer het tandwielgedeelte.

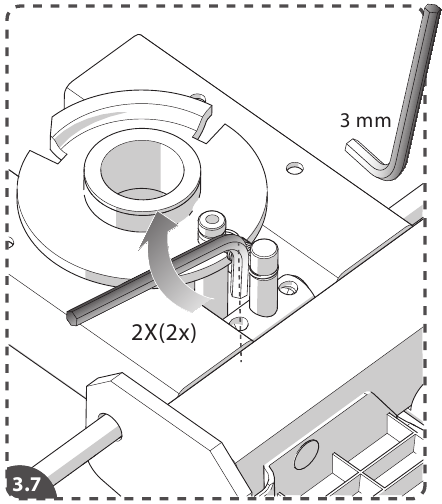

7. Maak de ontgrendeling los.

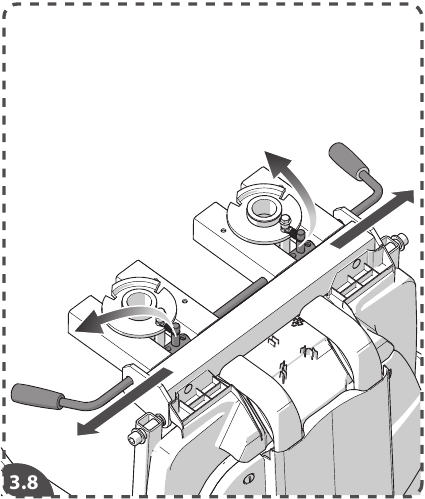

8. Verwijder de draaihendels.

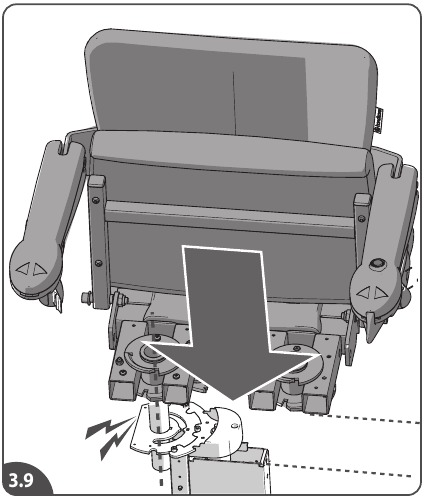

9. Laat de zitting voorzichtig op de steunbuis van de zitting zakken, waarbij u de zitting parallel houdt aan het kantelchassis, totdat de geprofileerde nok onder de zitting in contact komt met de schakelaar.

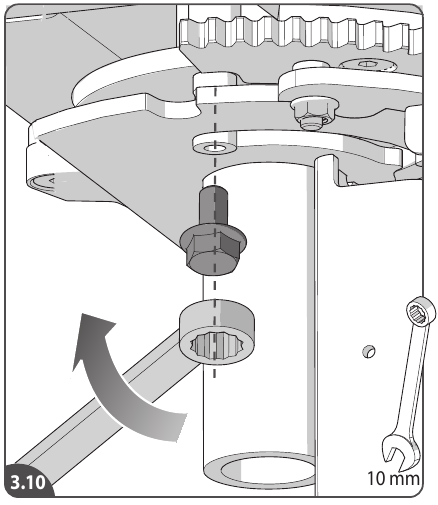

10. Plaats de borgbout terug en draai deze stevig vast.

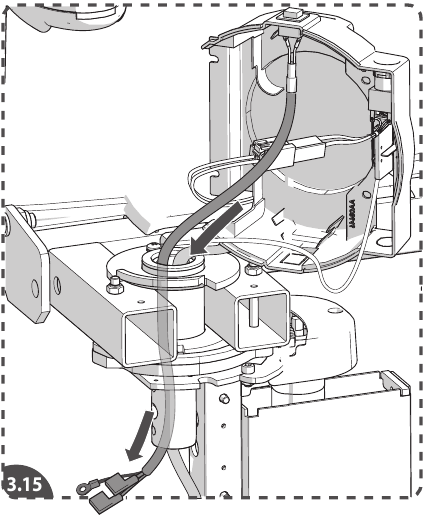

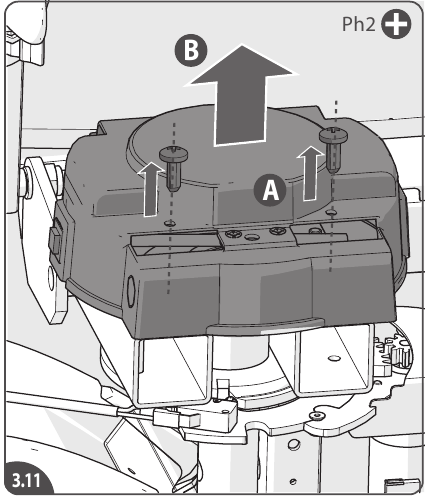

11. Verwijder de zittinghoes.

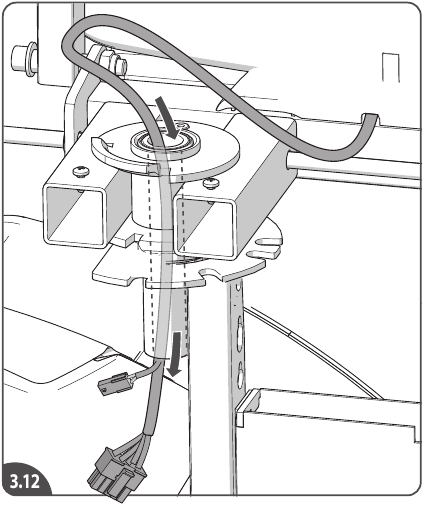

12. Voer de zittingskabel door de steunbuis van de zitting.

13. Snijd de juiste groef in de hoes.

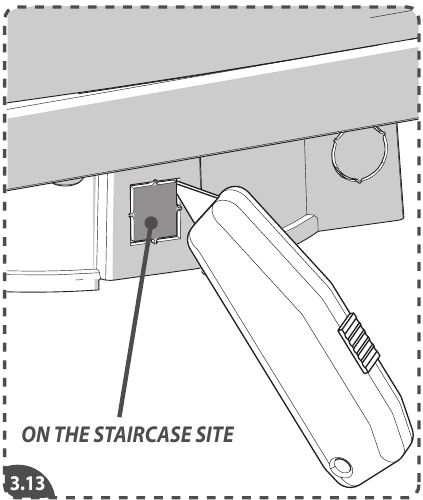

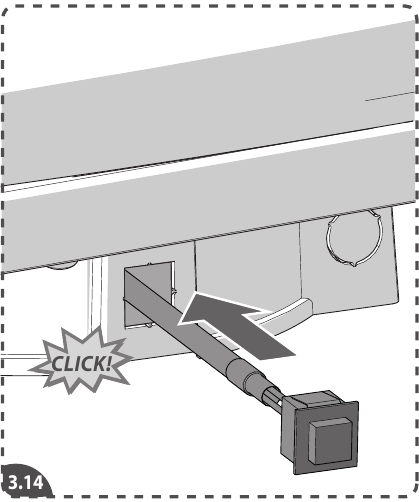

14. Installeer de ontgrendelknop.

15. Voer de kabel van de draai-ontgrendeling door de steunbuis van de zitting.

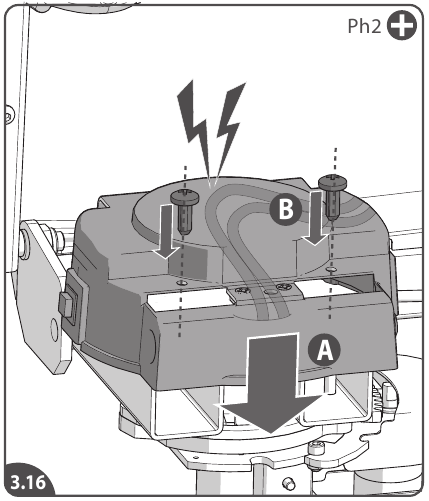

16. Plaats de hoes terug{A} en draai de schroeven vast{B}. Wees voorzichtig met de bedrading.

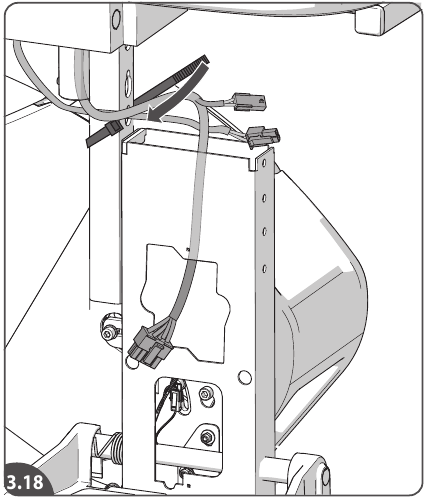

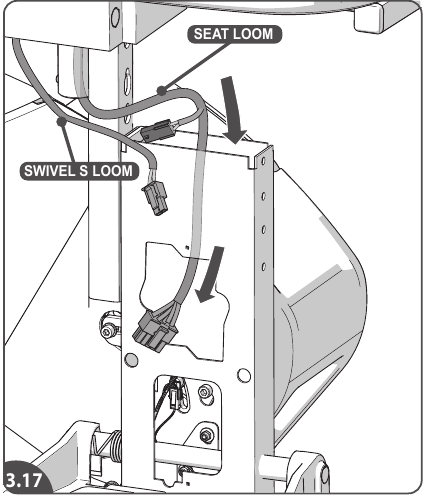

17. Voer de kabelboom van de zitting voor de steun van de zitting door en door het kantelchassis.

18. Maak de kabelbomen vast met een kabelbinder.

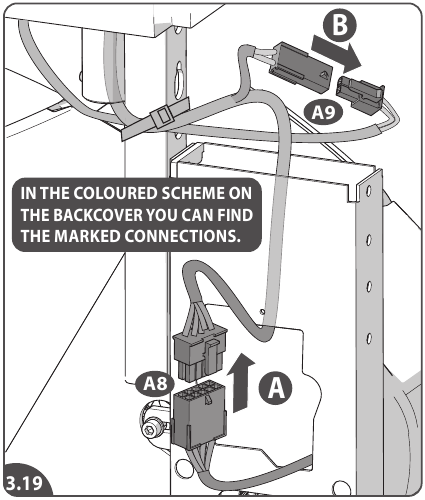

19. Sluit de zittingskabel aan op de PCB-kabel {A8}{A}. Sluit de zittingskabel aan op de draaikabel {A9}{B}.

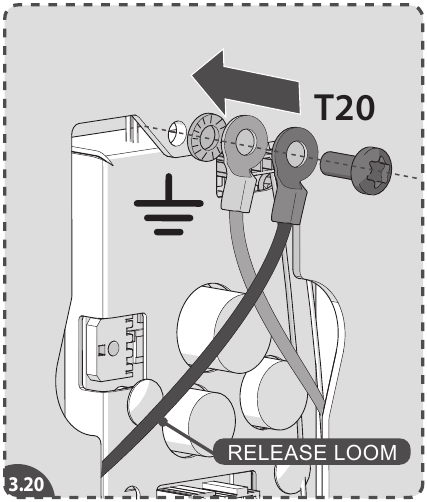

20. Sluit de aarddraad aan op het chassis.


PCB

SET GEMOTORISEERDE OPTIES (LINKS):

LINKS

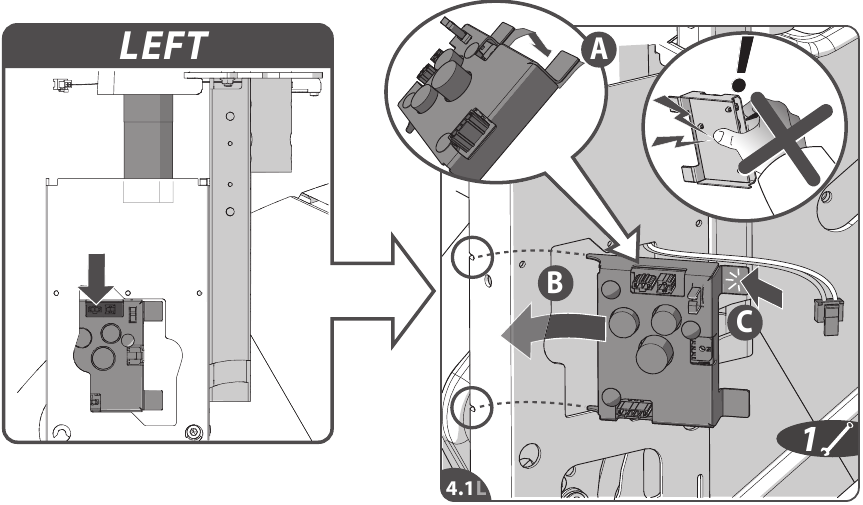

1. Verwijder de achterkant van de bovenste kleefstrip van de PCB {A}. Plaats en positioneer de PCB: rechts wanneer de steel links zit, links wanneer de steel rechts zit. Steek de ronde ribben van de PCB in de daarvoor bestemde sleuven {B}. Druk de PCB stevig op de achterkant van het kantelchassis {C}.

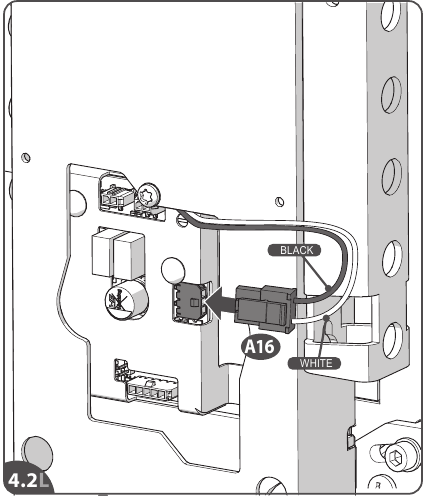

2. Sluit de voedingskabelboom aan op de PCB voor de gemotoriseerde optie (A16). Wees voorzichtig met het aanraken van de print bij het aansluiten van draden op de PCB en het plaatsen van de PCB.

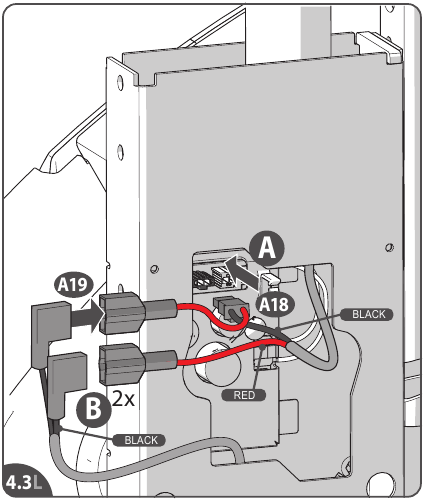

3. Sluit de kabelboom van de draaimotor aan op de PCB (A18) {A}. Sluit de kabelboom van de draai-ontgrendeling aan op de kabelboom van de draaimotor (A19) {B}.


RECHTS

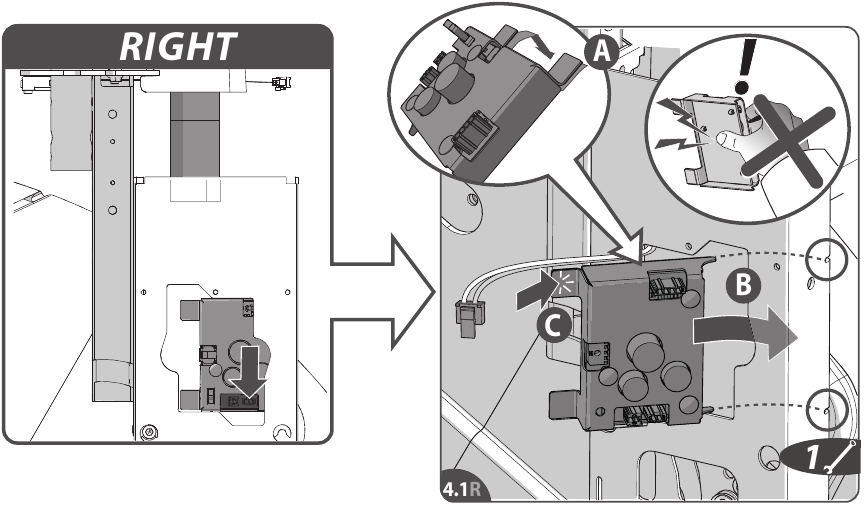

1. Verwijder de achterkant van de bovenste kleefstrip van de PCB{A}. Plaats en positioneer de PCB: rechts wanneer de steel links zit, links wanneer de steel rechts zit. Steek de ronde ribben van de PCB in de daarvoor bestemde sleuven{B}. Druk de PCB stevig op de achterkant van het kantelchassis {C}.

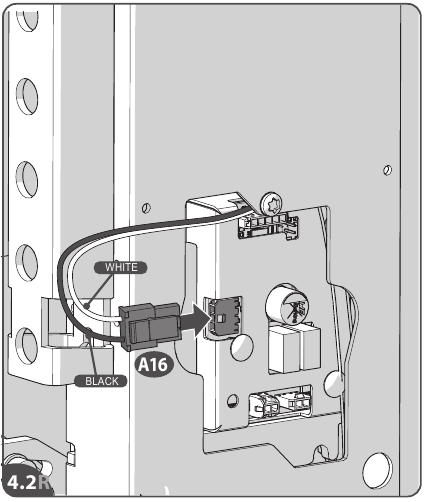

2. Sluit de voedingskabelboom aan op de PCB voor de gemotoriseerde optie (A16). Wees voorzichtig met het aanraken van de print bij het aansluiten van draden op de PCB en het plaatsen van de PCB.

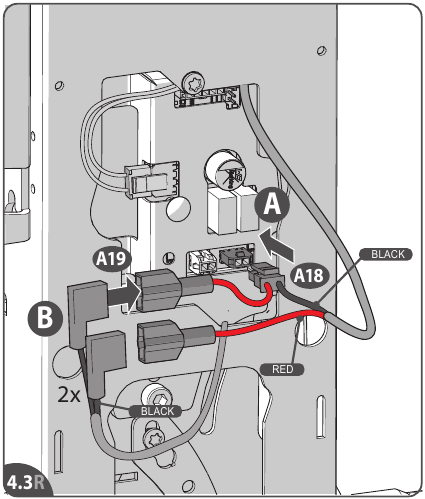

3. Sluit de kabelboom van de draaimotor aan op de PCB (A18){A}. Sluit de kabelboom van de draai-ontgrendeling aan op de draaimotor EN kabelboom(A19){B}.


GEMOTORISEERDE VOETENSTEUNSET

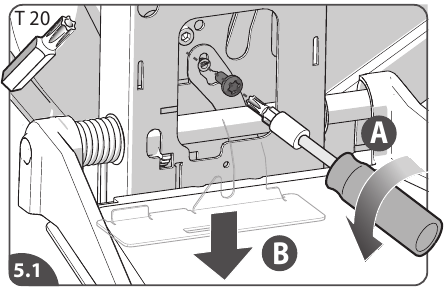

1. Draai de detectieplaat los (T 20){A}. Schuif de detectieplaat naar beneden uit het kantelchassis {B}.

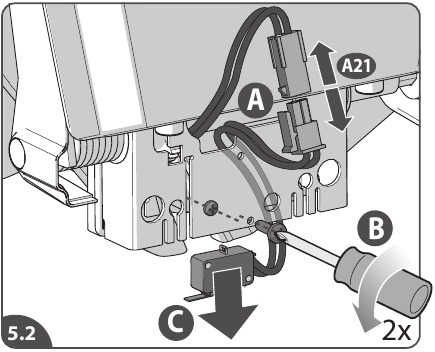

2. Koppel de detectieschakelaar los (A21 ){A}. Draai de schakelaar los {B} en verwijder de schakelaar{C}.

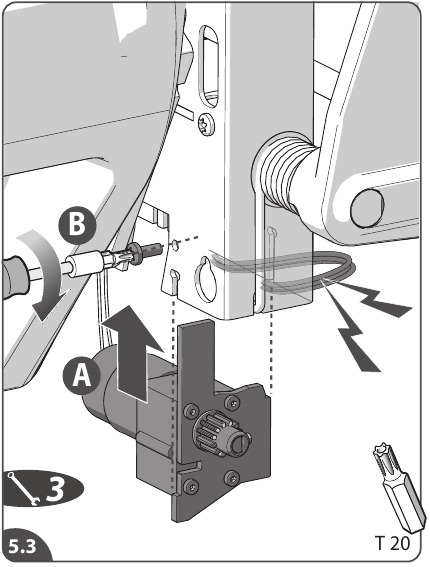

3. Schuif de beugel van de voetsteunmotor in de sleuven van het kantelchassis{A}. Wees voorzichtig met de andere bedrading van de voetsteun. Draai de schroef van de voetsteunmotor vast (T 20) {B}.

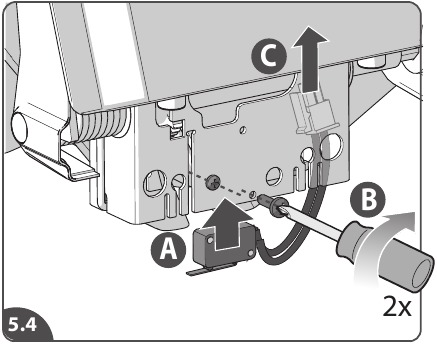

4. Plaats de schakelaar terug {A} en draai de schroeven van de schakelaar vast {B}. Voer de kabelboom van de schakelaar door het kantelchassis {C}.

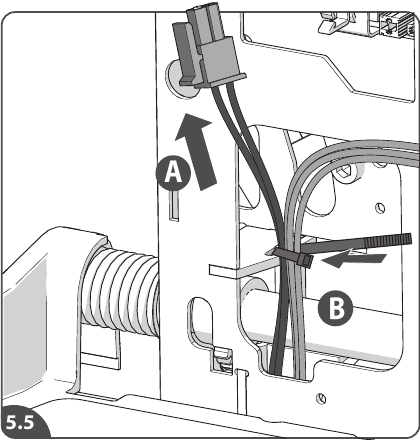

5. Maak de draden van de schakelaar recht{A} en bevestig ze, samen met de andere draden van de voetsteun, met een kabelbinder, EN aan het kantelchassis {B}.

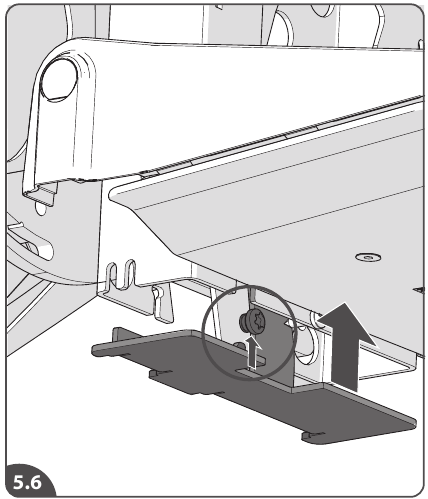

6. Schuif de detectieplaat terug in het kantelchassis. De arm van de plaat komt tussen de plastic huls en de ring.

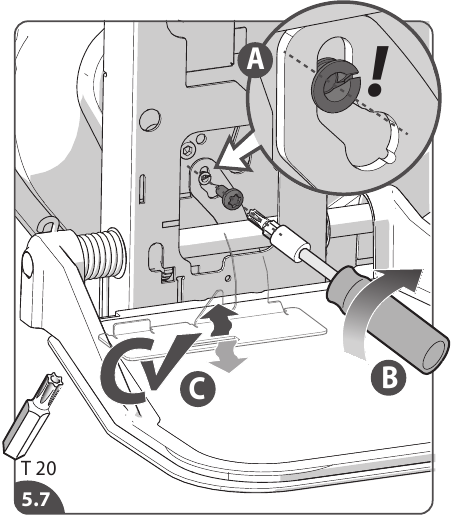

7. Draai de schroef van de detectieplaat vast (T 20) {B}.

   Let op dat de plastic lager nog in de juiste positie staat {A}. Controleer of de detectieplaat vrij kan bewegen {C}.

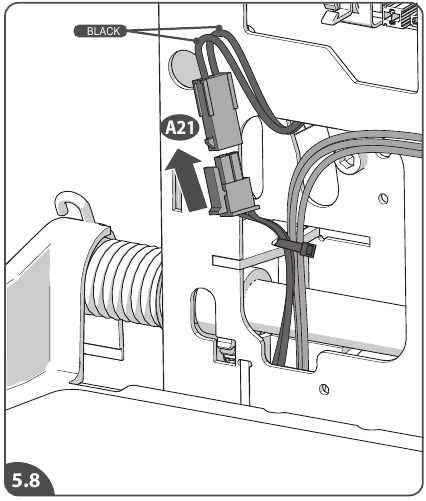

8. Sluit de detectieschakelaar opnieuw aan (A21).

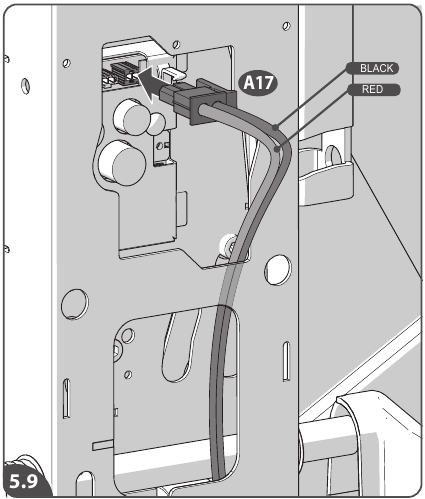

9. Sluit de kabelboom van de voetsteunmotor aan op de PCB (A17).


KAPPEN TERUGPLAATSEN

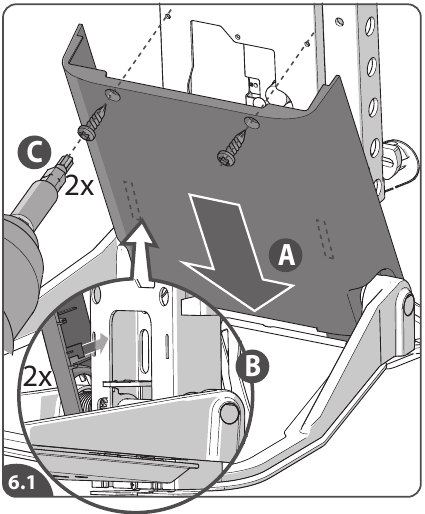

1. Plaats de onderste kap van het kantelchassis {A}. Schuif hierbij de twee ribben van de kap in de uitsparingen van het frame {B}. Zet de kap vast met twee schroeven {B}.

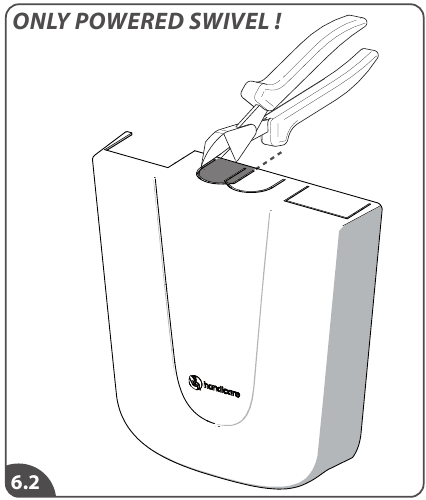

2. Snijd in geval van installatie van de gemotoriseerde draaifunctie de juiste groef in de bovenste kap van het kantelchassis.

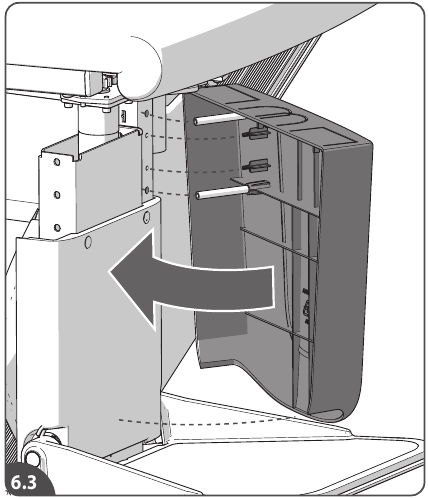

3. Plaats de bovenste kap van het kantelchassis; de pennen van de kap in de kleine gaten van de zittingsteun {A}.

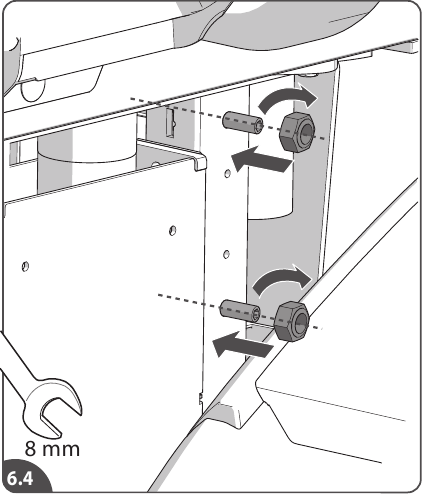

4. Maak de kap vast.


CONTROLE

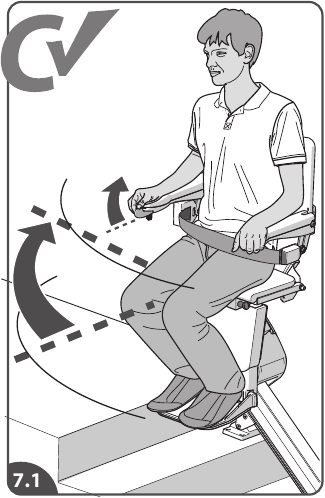

1. Controleer de gemotoriseerde draaifunctie.

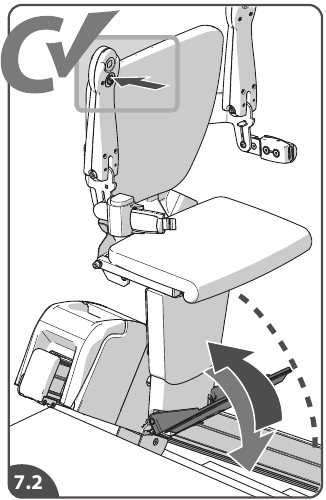

2. Controleer de gemotoriseerde voetsteunfunctie.

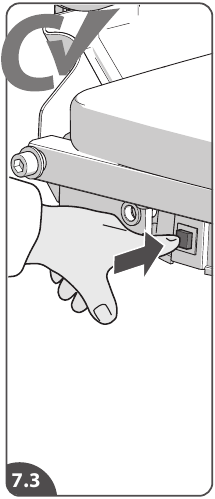

3. Controleer de ontgrendelknop: druk op de ontgrendelknop en draai de zitting handmatig.
