Behringer ULTRADRIVE PRO DCX2496, ULTRADRIVE DCX2496LE Handleiding

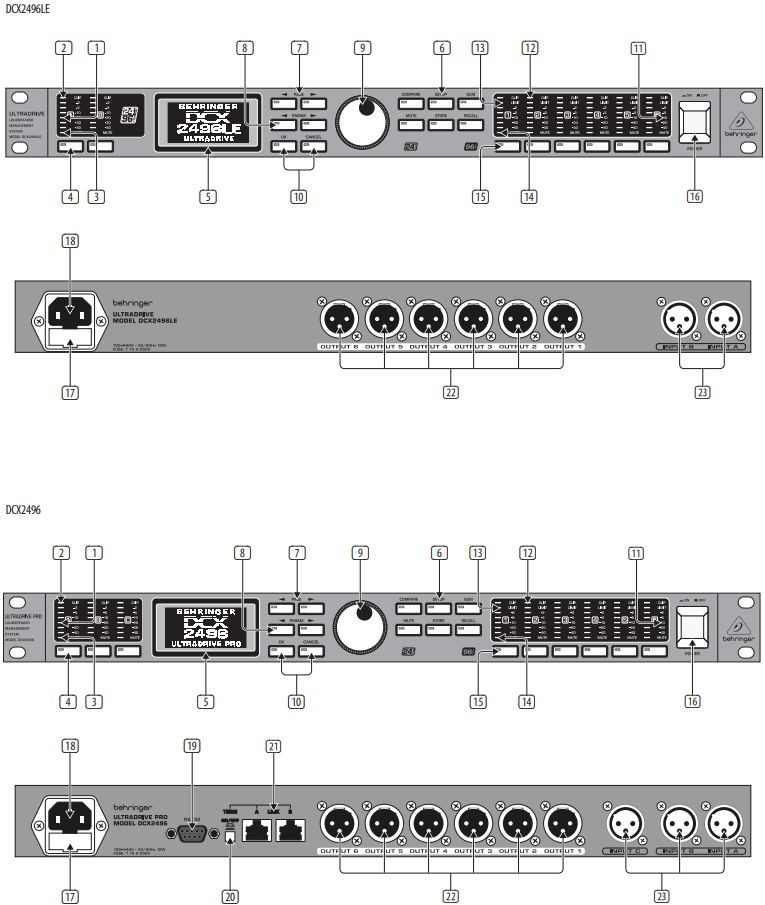

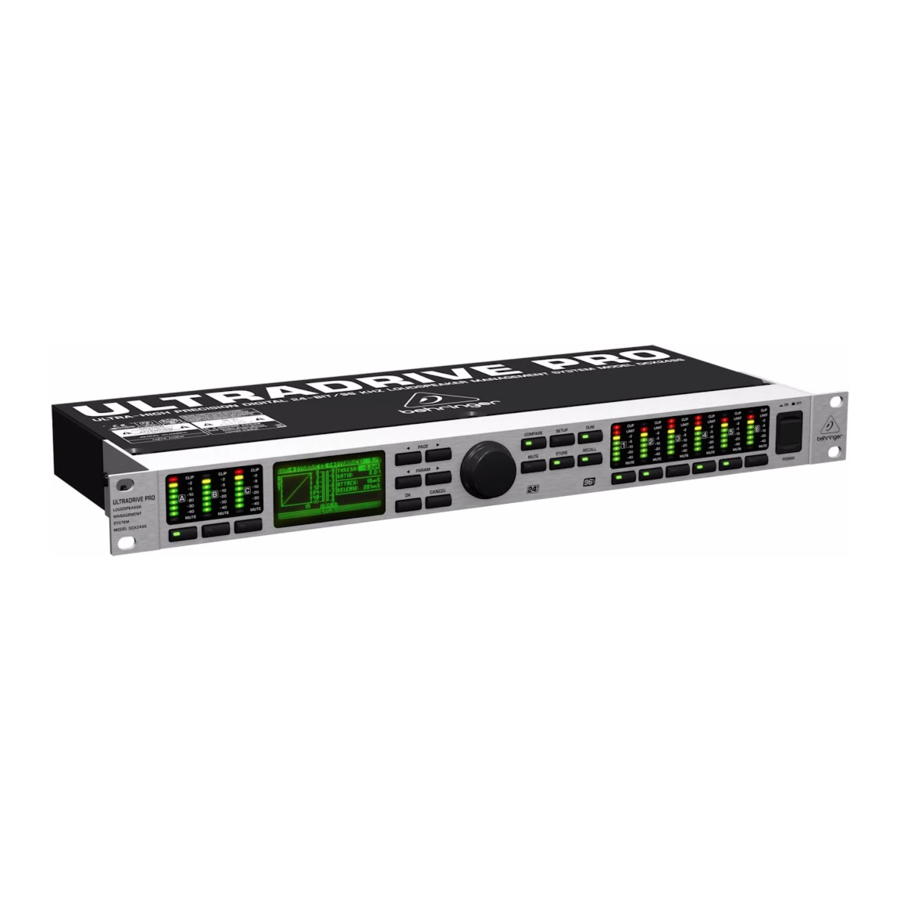

Apparaatbediening

1. De DCX2496(LE) beschikt over 6-segments LED-displays (plus CLIP en MUTE LED) voor een nauwkeurige niveau-aanpassing van de ingangssignalen A-B of A-C.
2. Als de ingangstrap wordt overstuurd, geeft de CLIP LED aan dat het signaal vervormt.
3. De onderste LED (#8) is de MUTE LED (rood), die oplicht wanneer de betreffende ingang is gedempt.
4. Dit zijn de ingangskanaalknoppen, waarmee u specifieke functies kunt activeren vanuit de geselecteerde menu's (bijv. MUTE). Daarnaast kunt u deze knoppen gebruiken om de IN A/B/C menu's op te roepen.
5. Het DISPLAY toont alle menu's die beschikbaar zijn voor het bewerken van presets.
6. Gebruik deze knoppen om de menu's van de DCX2496(LE) op te roepen (bijv. SETUP, RECALL, etc.). De enige uitzondering is de COMPARE knop, waarmee u de gemaakte bewerkingen kunt vergelijken met de eerder geselecteerde presets. Wanneer COMPARE actief is, kunnen er geen waarde-wijzigingen worden ingevoerd.
7. De PAGE knoppen selecteren afzonderlijke pagina's uit één menu.
8. Individuele parameters kunnen worden geselecteerd met de PARAM knoppen.
9. Met het datawiel kunt u de geselecteerde parameters bewerken.
10. Met de OK en CANCEL knoppen kunt u de gemaakte instellingen bevestigen of annuleren.
11. Uitgangen 1-6 hebben elk een 5-segments LED-display (plus MUTE, CLIP en LIMIT LED) dat de respectieve uitgangsniveaus weergeeft.
12. Net als de ingangstrappen, mogen de uitgangstrappen niet worden overstuurd, d.w.z. de CLIP LED mag niet oplichten.
13. De LIMIT LED licht op wanneer de limiter voor de bijbehorende uitgang is geactiveerd en in werking is.
14. De onderste LED-indicator (#8) is de MUTE LED, die oplicht zodra de bijbehorende uitgang is gedempt.
15. Uitgangskanaalknoppen, waarmee u de uitgangen 1-6 kunt invoeren of afzonderlijke uitgangen kunt dempen of reactiveren in de MUTE-modus.
16. Gebruik de POWER-schakelaar om uw DCX2496(LE) in werking te stellen. De POWER-schakelaar moet altijd in de "Off" (uit) positie staan wanneer u uw apparaat op het elektriciteitsnet gaat aansluiten.
17. Dit is de FUSE HOLDER (zekeringhouder) van uw DCX2496(LE). Doorgebrande zekeringen moeten worden vervangen door een zekering van hetzelfde type en dezelfde waarde.
18. De netaansluiting is een IEC-aansluiting. Een geschikt netsnoer is inbegrepen.
19. De 9-pins RS-232 interface stelt u in staat om uw DCX2496 aan te sluiten op een computer. Hierdoor kunt u bestanden opslaan en laden, de DCX2496 besturingssoftware updaten, of een of meerdere ULTRADRIVE PRO units op afstand bedienen vanaf een PC. Gratis editorsoftware kan worden gedownload op behringer.com.
20. Wanneer u meerdere ULTRADRIVE PRO via de LINK-connectoren (zie (21)) in serie hebt geschakeld, drukt u op de TERM schakelaar op de eerste en laatste unit van de keten, om datareflecties en transmissiefouten te vermijden.
21. Gebruik de LINK-connectoren A en B (RS-485 netwerkinterface) en een in de handel verkrijgbare netwerkkabel om meerdere ULTRADRIVE PRO's in serie te schakelen.
22. Gebalanceerde XLR-uitgangsconnectoren voor uitgangskanalen 1-6. Sluit hier uw eindversterkers aan.
23. Gebalanceerde XLR-ingangsconnectoren A-B / A-C worden gebruikt voor het aansluiten van ingangssignalen.
    DCX2496:
    Ingang A kan ook worden gebruikt voor digitale AES/EBU-ingangssignalen. Ingang C kan worden gebruikt voor lijnsignalen of voor het aansluiten van een meetmicrofoon. Als AUTO ALIGN is ingeschakeld in het SETUP-menu, wordt ingang C automatisch ingesteld voor microfoonniveaus. Daarnaast wordt fantoomvoeding voor de meetmicrofoon ingeschakeld.

Snel aan de slag

Dit hoofdstuk is voor degenen die niet kunnen wachten om hun nieuwe DCX2496(LE) in een praktische toepassing te gebruiken. Hieronder vindt u een beschrijving van hoe u uw DCX2496(LE) en zijn veelzijdige en intuïtieve functies kunt verkennen. Dit hoofdstuk is slechts een beginpunt voor toekomstige uitstapjes. Lees dus de volledige gebruikershandleiding om optimaal te profiteren van alle functies en mogelijkheden van uw DCX2496(LE).

Een uitgangsconfiguratie selecteren

Druk op de SETUP-knop om het SETUP-menu op te roepen. Selecteer op de eerste menupagina een uitgangsconfiguratie (OUT CONFI GURATION) om te bepalen welke uitgangen worden gebruikt voor welke frequentiebereiken. Er zijn één mono- en drie stereo-configuraties beschikbaar.
Met de mono-configuratie kunt u het ingangssignaal splitsen in zes verschillende frequentiebereiken. De stereo-configuraties staan maximaal drie verschillende frequentiebereiken per stereo-zijde toe. De afkortingen L, M en H staan voor Low, Mid en High Speaker.

Crossover-frequenties instellen

Om toegewijde frequentiebanden toe te wijzen aan de uitgangskanalen, moet u de crossover-frequenties (X-Over) voor elk van hen definiëren. De crossover-frequenties bepalen de boven- en ondergrenzen van een frequentieband, waardoor u de uitgangen qua frequentie duidelijk van elkaar kunt scheiden.
Druk op de bijbehorende OUT-knop (1-6) en selecteer menupagina 2/8 met de PAGE-knoppen. Met de parameters FREQ en TYPE kunt u de helling van de crossover-frequentie definiëren en ook een filtertype selecteren. Wanneer de parameter X-OVER ADJUST MODE is ingesteld op "LINK", zullen wijzigingen in de crossover-frequentie ook de naburige frequentiebereiken verschuiven.

Ingangs-/uitgangskanalen dempen

Druk op de MUTE-knop om het MUTE-menu te openen. Hier kunt u de ingangen en uitgangen van de DCX2496(LE) dempen. Op deze pagina kunt u afzonderlijke kanalen dempen of activeren door op de kanaalknoppen (IN A-B / A-C en OUT 1-6) te drukken, of alle ingangen/uitgangen door op de PARAM en OK of CANCEL knoppen te drukken. Zo kunt u elke frequentieband afzonderlijk of samen met een naburige band monitoren, zodat u het geïsoleerde frequentiebereik perfect kunt bewerken. Om het MUTE-menu te verlaten, drukt u een tweede keer op MUTE.

Presets opslaan

Gebruik de STORE-knop om uw presets op te slaan.

Presets oproepen

Druk op de RECALL-knop om presets uit het interne geheugen te laden. Selecteer de preset die u wilt oproepen en druk vervolgens op ENTER. We hebben een aantal typische presets toegevoegd die u kunt gebruiken als basis voor uw eigen toepassingen.

De fabrieksinstellingen herstellen

Als u de fabrieksinstellingen van de ULTRADRIVE wilt herstellen, houdt u beide PAGE-knoppen op het voorpaneel ingedrukt terwijl u het apparaat inschakelt. De DCX2496(LE) vraagt u om te bevestigen (OK) of te annuleren (CANCEL). Druk op OK om het interne geheugen te wissen en de fabrieksinstellingen te herstellen.

Specificaties

Overige belangrijke informatie

1. Online registreren. Registreer uw nieuwe Music Tribe-apparatuur direct na aankoop op musictribe.com. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.
2. Storing. Als uw erkende Music Tribe-wederverkoper zich niet in uw buurt bevindt, kunt u contact opnemen met de erkende Music Tribe-afhandelaar voor uw land die vermeld staat onder "Support" op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support" die ook te vinden is onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.
3. Stroomaansluitingen. Voordat u het apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning gebruikt voor uw specifieke model. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
