Holy Stone HS190 Handleiding

VOORWOORD

1. Lees deze Disclaimer & Waarschuwing en Veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor personen onder de 14 jaar. Door dit product te gebruiken, gaat u akkoord met deze disclaimer en geeft u aan dat u deze volledig hebt gelezen. U stemt ermee in dat u verantwoordelijk bent voor uw eigen gedrag en alle schade die wordt veroorzaakt tijdens het gebruik van dit product, en de gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met de lokale regelgeving, voorwaarden en alle toepasselijke beleidsregels en richtlijnen die Holy Stone mogelijk beschikbaar stelt.
2. Zorg er bij het gebruik van dit product voor dat u zich strikt houdt aan de specificatievereisten en veiligheidsrichtlijnen die in dit document worden vermeld. Persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen die worden veroorzaakt door de schending van de veiligheidsinstructies of als gevolg van een andere factor, ZULLEN NIET de verantwoordelijkheid van Holy Stone zijn.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Als het apparaat niet volledig droog wordt gehouden, zal dit leiden tot een defect van de eenheid.
4. Controleer de oplaadstekker en andere accessoires regelmatig op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, stop dan met vliegen totdat het onderhoud kan worden uitgevoerd.

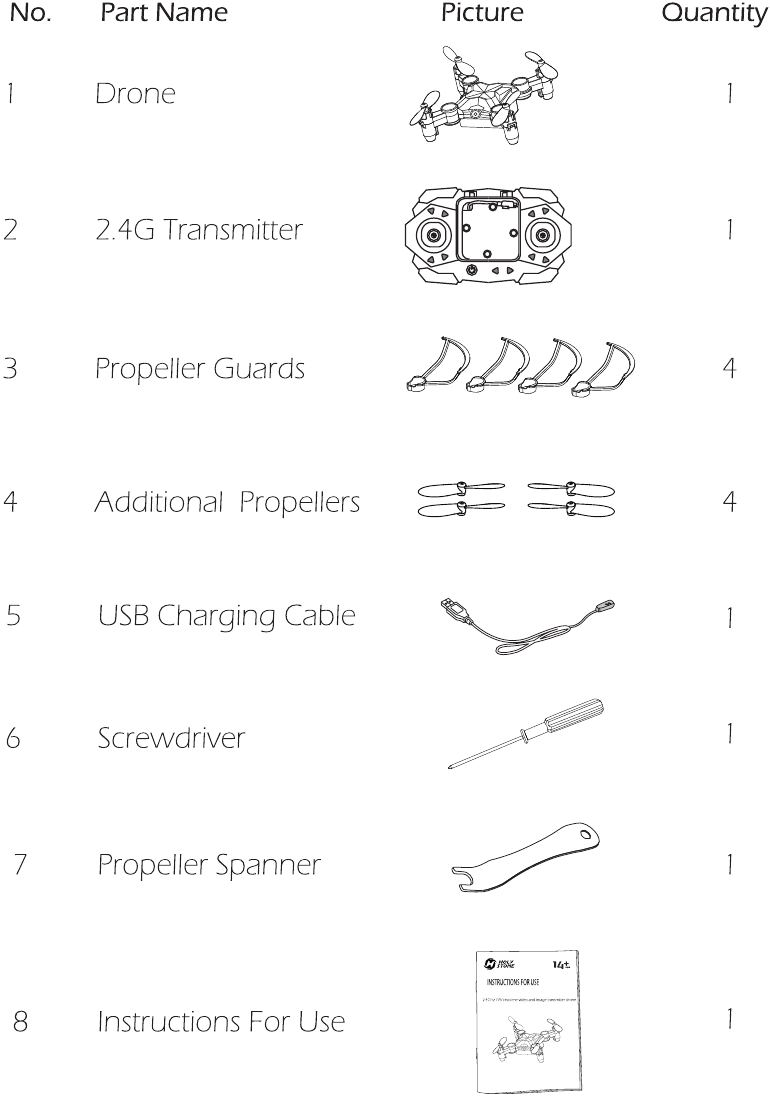

INHOUD VAN DE VERPAKKING

SPECIFICATIE

DRONE

Model: HS 190
Gewicht: 23.3g/0.82oz
Vliegtijd: 5~7 minuten
Motor Model: 615
Temperatuurbereik in bedrijf: 32º tot 104ºF (0º tot 40ºC)
Afmetingen: 62 x 62 x 24mm

Zender

Werkfrequentie: 2,4 GHz
Maximale transmissieafstand: 50 m (buiten en vrij zicht)
Batterij: 15V AAA Li-Po-batterij
Bedrijfstemperatuur: 32º tot 104ºF (0º tot 40ºC)

VLUCHTBATTERIJ

Capaciteit: 220 mAh
Spanning: 3,7 V
Batterijtype: LiPo
Energie: 0,814Wh
Oplaadtemperatuurbereik: 41º co 104ºF (5º tot 40ºC)
Oplaadtijd: 30~40 minuten
(Afhankelijk van het laadvermogen)

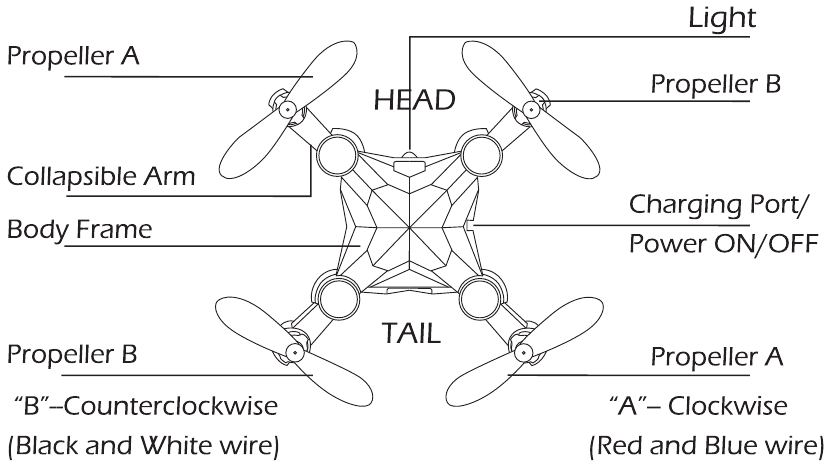

DETAILS VAN DE DRONE

Let op dat alle propellers in de juiste richting moeten worden geïnstalleerd. (Let bij de installatie op de letter "A" of "B" die op elke propeller is gedrukt.)

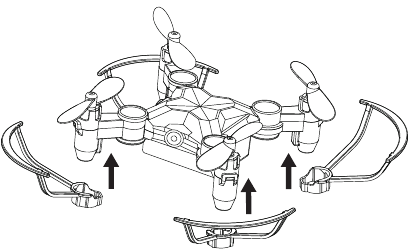

DE PROPELLERBESCHERMERS MONTEREN

Aangezien de snelheid van deze drone erg hoog is, raden we de piloot aan om de propellerbeschermers te installeren voordat hij gaat vliegen. Installeer de propellerbeschermers volgens de onderstaande schema's.

Installeer de propellerbeschermers op de motorvoet.

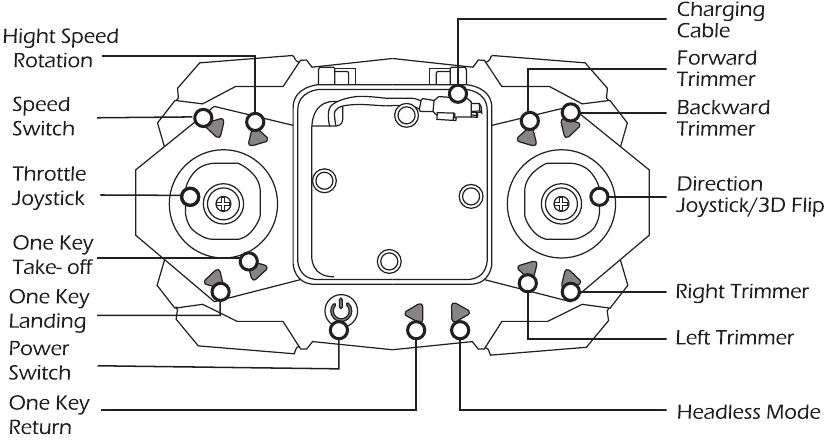

FUNCTIES VAN DE ZENDER

BATTERIJINSTALLATIE VAN DE ZENDER

Opmerking: Let altijd goed op de batterijpolariteit bij het plaatsen van batterijen om er zeker van te zijn dat ze correct zijn geplaatst.

DE DRONE-BATTERIJ OPLADEN

Er zijn twee manieren om de drone-batterij (3,7V 220mAh) op te laden.

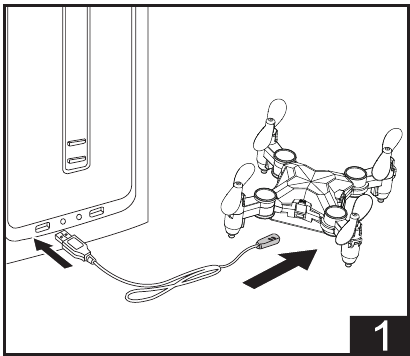

MANIER 1

1. Schakel de drone uit en steek de USB-oplaadkabel in een USB-poort van een computer of een USB-adapter (5V/0.5 1.0 A).
2. Sluit de drone aan op de USB-oplaadkabel, het rode indicatielampje op de oplaadkabel gaat branden om aan te geven dat de batterij wordt opgeladen.
3. Het indicatielampje gaat uit wanneer de drone-batterij volledig is opgeladen.

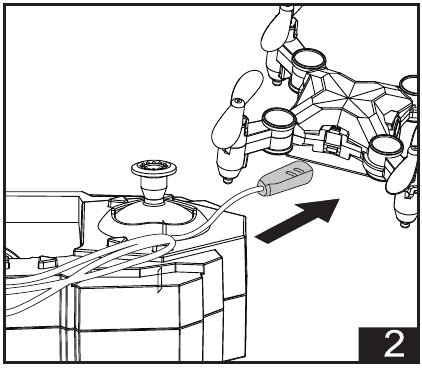

MANIER 2

1. Schakel de drone uit en schakel de zender in.
2. Sluit de drone aan op de USB-oplaadkabel die in de zender is ingebouwd.
3. Het lampje van de aan/uit-schakelaar wordt blauw, wat aangeeft dat de batterij wordt opgeladen.
4. Het lampje wordt rood wanneer de drone-batterij volledig is opgeladen.

Opmerking:

• De oplaadtijd is ongeveer 30~40 minuten.
• De vliegtijd is ongeveer 5~7 minuten.
• Wanneer de batterij van de drone bijna leeg is, knipperen de LED-indicatielampjes op de drone.
• Zorg ervoor dat de batterijen van de zender volledig opgeladen zijn voordat u de drone oplaadt als u de tweede manier kiest om de drone op te laden).

1. Gebruik of laad de batterij niet op als deze tekenen vertoont van opzwellen, lekke banden of schade.
2. Laad de batterij niet direct na gebruik op. Laat het afkoelen in een open en droge ruimte om te voorkomen dat het oververhit raakt.
3. Wanneer de batterij is opgeladen, houd deze dan uit de buurt van meubels, tapijt of iets anders dat ontvlambaar is.
4. Laad de batterij niet overbelast (minder dan 5V/2A). Zorg ervoor dat de batterij uit de oplader is verwijderd wanneer het opladen is voltooid. Laad de batterij nooit te lang op.
5. Wees voorzichtig bij het verwijderen van een batterij uit de oplader. En het is mogelijk om de snoeren te strippen en tot brand te leiden (en de batterij te ruïneren)

VLUCHT

• Roterende propellers kunnen gevaarlijk zijn. Start de motoren niet als er mensen in de buurt zijn.
• Houd altijd uw handen op de zender zolang de motor nog draait.

Voor de vlucht

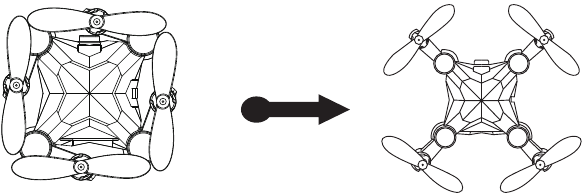

1. Vouw de inklapbare armen uit voor de vlucht.

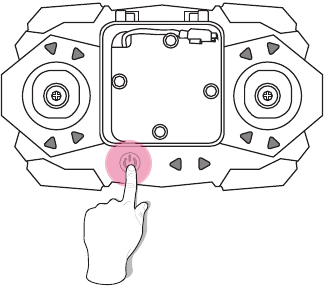

De drone koppelen

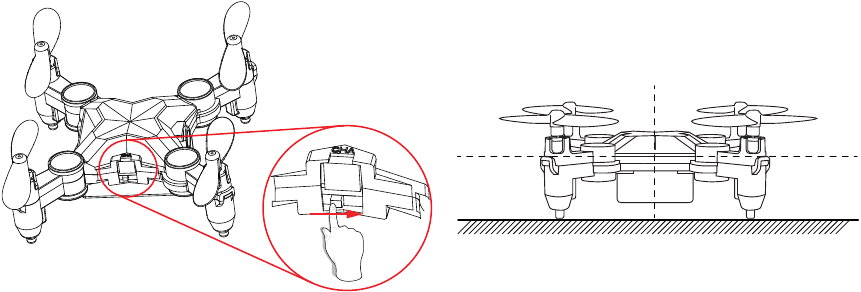

2. Schuif eerst de "Power Switch" (aan/uit-schakelaar) naar rechts om de drone in te schakelen. Plaats de drone vervolgens op een vlakke ondergrond met de kop naar voren en de staart naar de piloot gericht.

3. Schakel vervolgens de zender in. Eén seconde later klinkt er een pieptoon en beginnen de indicatielampjes van de drone te knipperen en vervolgens continu te branden, wat aangeeft dat de drone en de zender met succes en automatisch zijn gekoppeld.


De gyro kalibreren

4. Duw na het koppelen de linkerjoystick tegelijkertijd naar rechtsonder en de rechterjoystick naar linksonder. Er is een pieptoon te horen van de zender en de LED-lampjes van de drone knipperen en worden vervolgens continu, wat aangeeft dat de kalibratie-instelling is voltooid.

   (Om een stabiele vlucht te garanderen, raden we de piloot aan om de gyro elke keer na het koppelen van de drone en na een crash te kalibreren. En kalibreer de gyro NIET tijdens het vliegen.)

De drone ontgrendelen

5. Trek na het koppelen of kalibreren de linkerjoystick tegelijkertijd naar linksonder en de rechterjoystick naar rechtsonder. De LED-indicatielampjes op de drone knipperen en worden weer continu, en de propellers beginnen te draaien, wat aangeeft dat de drone is ontgrendeld en klaar is om op te stijgen.

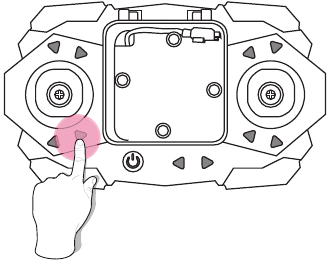

Opstijgen met één knop

6. Druk op de knop Opstijgen met één knop, de drone stijgt automatisch op. Of duw de gashendel (links) langzaam omhoog om op te stijgen en de drone te laten stijgen.


Vluchtbesturing

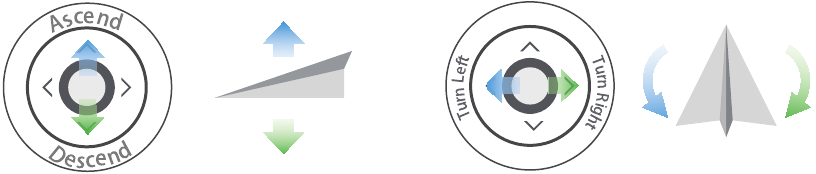

7. Linkerjoystick (gashendel).z

8. Rechterjoystick (richting).

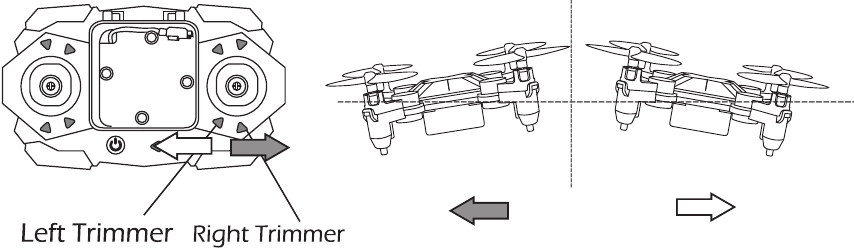

9. Trim voor zijwaarts vliegen naar links / rechts: Wanneer de drone naar links afdrijft, drukt u op de rechter trimknop om de drone opnieuw in evenwicht te brengen. Als de drone naar rechts afdrijft, drukt u op de linker trimknop om de drone opnieuw in evenwicht te brengen.

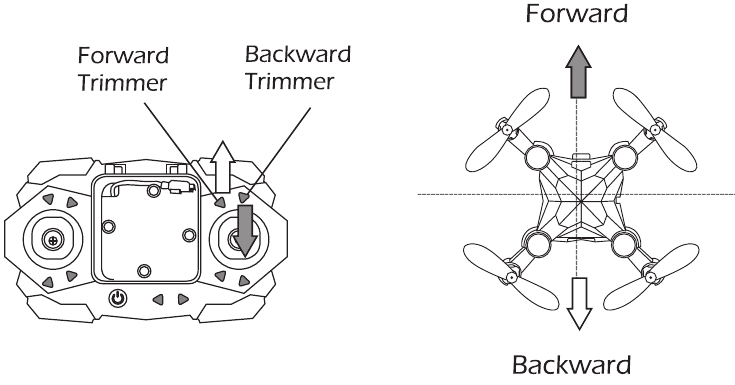

10. Trim voor zijwaarts vliegen naar voren / achteren: Wanneer de drone naar voren afdrijft, drukt u op de achterwaartse trimknop om de drone opnieuw in evenwicht te brengen; als de drone naar achteren afdrijft, drukt u op de voorwaartse trimknop om de drone opnieuw in evenwicht te brengen.
    OPMERKING: Wanneer de drone uit balans raakt, de kalibratie en de trimknoppen niet werken, raden we de piloot aan om de trimmergegevens van de drone te resetten.

    Trek beide joysticks tegelijkertijd naar linksonder, waarna de lampjes van de drone knipperen en continu branden, wat aangeeft dat de trimmergegevens van de drone zijn gereset (Deze stap kan alleen worden uitgevoerd voordat de drone opstijgt).

ALTITUDE HOLD (HOOGTE VASTHOUDEN)

Deze drone is uitgerust met de Altitude Hold-functie, wat betekent dat deze drone op een constante hoogte blijft.

Tijdens de vlucht kunt u, dankzij de Altitude Hold-functie, de gashendel loslaten, waarna de drone op de huidige hoogte blijft zweven.

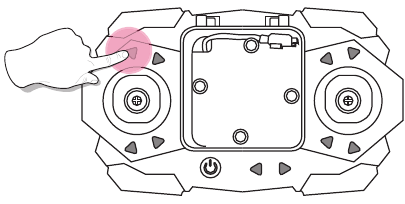

SNELHEIDSOMSCHAKELING

Deze drone wordt geleverd met 3 snelheidsmodi (Laag/Midden/Hoog). Druk op de "Speed Switch" (Snelheidsomschakeling) knop op de zender om de snelheidsmodus te wijzigen. "Di" van de zender geeft aan dat deze in de lage snelheidsmodus staat, "DiDi" geeft de gemiddelde snelheid aan en "DiDiDi" geeft de hoge snelheid aan. (De lage snelheid is de standaardmodus!)

NOODSTOP

Stop motoren tijdens de vlucht alleen in noodsituaties wanneer dit het risico op schade of letsel kan verminderen.

Duw tijdens het vliegen de linker joystick tegelijkertijd omlaag naar rechtsonder en de rechter joystick omlaag naar linksonder gedurende ongeveer één seconde om de EMERGENCY STOP-functie te activeren, waarna de motoren onmiddellijk stoppen.

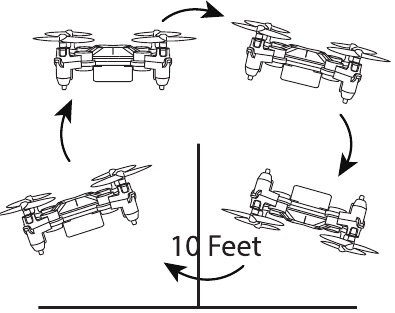

FLIP-MODUS

Wanneer u bekend bent met alle functies van de drone, kunt u deze geweldige flip-modus proberen. Zorg ervoor dat u de drone op minstens 3 meter hoogte vliegt, druk op de richtingsjoystick (rechts) om de Flip-modus te activeren en duw vervolgens de rechter joystick naar voren/achteren/links/rechts, waarna de drone een flip uitvoert in de betreffende richting.

De drone maakt de beste flip wanneer de batterij volledig is opgeladen.

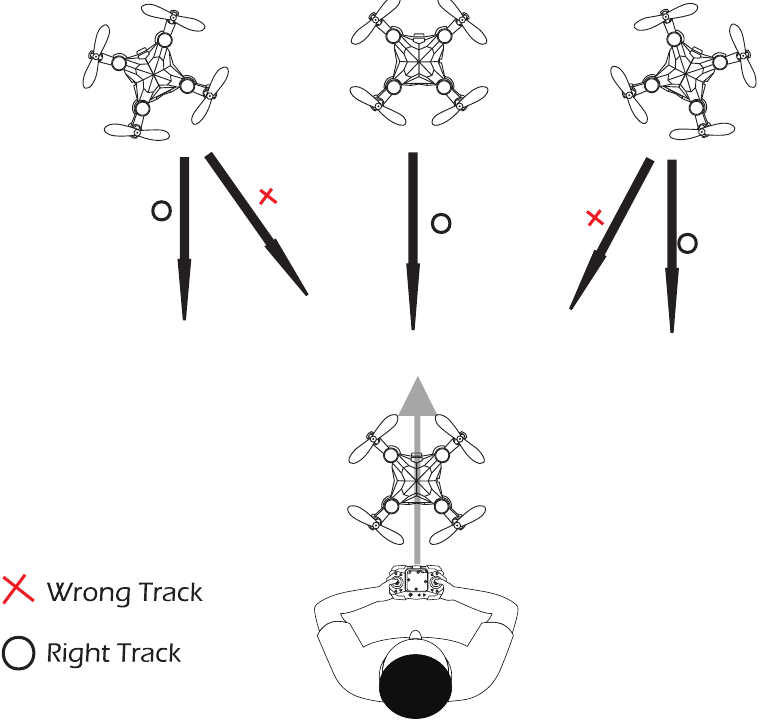

ÉÉN-TOETS TERUGKEER

Met een druk op de One Key Return (Één-toets terugkeer) knop keert de drone terug in de parallelle richting waarin de achterkant van de drone wees toen de drone was gekoppeld.

U kunt de rechter joystick naar voren duwen of nogmaals op de One Key Return (Één-toets terugkeer) knop drukken om de controle over de drone terug te krijgen en de One Key Return (Één-toets terugkeer) functie te annuleren.

Vermijd het gebruik van deze functie wanneer de drone zich dicht bij de piloot bevindt, omdat dit letsel kan veroorzaken.

HEADLESS MODE (HOOFDLOZE MODUS)

Gebruik de Headless Mode (Hoofdloze modus) pas als u de gebruiksaanwijzing volledig begrijpt. Vliegen in Headless Mode (Hoofdloze modus) zonder voldoende ervaring kan leiden tot verlies of beschadiging van het apparaat.

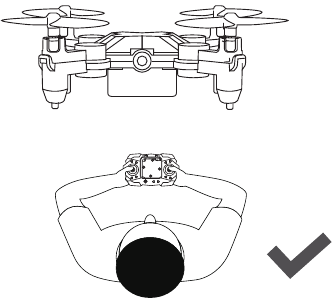

1. Plaats de drone voor de piloot voordat u de drone aan de zender koppelt. Zorg ervoor dat de voorkant van de drone naar voren wijst en de achterkant naar de piloot.

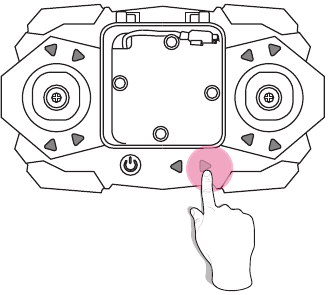

2. Druk na het koppelen en kalibreren op de Headless Mode (Hoofdloze modus) knop om de Headless Mode (Hoofdloze modus) functie te activeren. Er klinken drie pieptonen uit de zender en de lampjes van de drone beginnen constant te knipperen.
3. Druk nogmaals op de Headless Mode (Hoofdloze modus) knop (het lampje van de drone gaat continu branden), waarna de drone de Headless Mode (Hoofdloze modus) verlaat.

De besturingsrichting wanneer de drone is gekoppeld

Draai uw richting niet

Draai uw richting niet

In de Headless Mode (Hoofdloze modus) is de voorwaartse richting de richting waarin de piloot kijkt wanneer de piloot de drone aan de zender koppelt. Als de piloot de richtingsjoystick naar voren duwt, vliegt de drone naar voren. Als de piloot de richtingsjoystick naar achteren duwt, vliegt de drone naar hem/haar toe. Als de piloot de richtingsjoystick naar links of rechts beweegt, zal de drone ook naar links of rechts bewegen ten opzichte van hem/haar. Het is erg belangrijk dat de piloot zijn positie of de richting waarin hij of zij kijkt niet verandert, anders raakt de drone in de war.

Gebruik de Headless Mode (Hoofdloze modus) en One Key Return (Één-toets terugkeer) functie pas nadat u deze functies volledig begrijpt, anders kan dit leiden tot verlies en schade.

Probleemoplossing

Ondersteuning

Aarzel niet om contact met ons op te nemen via e-mail of de hotline voor meer technische ondersteuning
+1 (855) 888-6699

E-mail:
usa@holystone.com (Amerika)
ca@holystone.com (Canada)
eu@holystone.com (Europa)

www.holystone.com

VEILIGHEIDSVOORSCHRIFTEN

Controleer vóór gebruik

1. Dit product is geen speelgoed, maar een uiterst nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Controleer de stevigheid van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, het batterijvermogen en de effectiviteit van de indicator, enz. Als u na een volledige controle problemen constateert, gebruik het product dan niet voordat het probleem is opgelost.

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, drukte, hoogspanningsleidingen, bomen, luchthavens of watermassa's. Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik de drone NIET in ongunstige weersomstandigheden zoals regen, sneeuw, mist en harde wind.

Bedrijfsvoorschriften

1. Gebruik dit product niet om bewegende voertuigen te volgen.
2. Schakel tijdens de vlucht de motor alleen uit in geval van nood.
3. Laat de drone zo snel mogelijk terugvliegen als de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol, als u zich moe voelt, medicijnen gebruikt of fysiek ongemak ervaart.
5. Let op het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.
   Blijf uit de buurt van de roterende propellers en motoren.

   No Fly Zone


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals aangegeven in de gebruiksaanwijzing.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen en plet of knijp de batterijen niet, omdat dit het risico op een explosie met zich mee kan brengen.
3. Gebruik geen nieuwe en oude batterijen door elkaar, omdat dit kan leiden tot een slechte werking van het product.
4. Gooi gebruikte batterijen zorgvuldig weg, zwerf niet.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat gedurende langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Als het apparaat gedurende langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
8. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone is geleverd om de batterij op te laden.
9. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaansteker-aansluitingen in de auto.
10. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
11. Gebruik de batterij niet als deze een geur afgeeft, hoort genereert, verkleurt of vervormt, of er op een andere manier abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
12. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
13. Laad de batterijen altijd op in een vuurvaste container en uit de buurt van brandbare materialen. Laad niet op oppervlakken die vlam kunnen vatten. Dit omvat: hout, stof, tapijt of in het apparaat van de toepassing.
14. Dompel de batterij niet onder in water en laat hem niet nat worden.
15. Soldeer de batterijterminal niet rechtstreeks.
16. Houd de batterij buiten bereik van kinderen of huisdieren.
17. Sluit de batterij niet kort door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.
