Holy Stone HS100 Handleiding

Inleiding

1. Lees deze disclaimer & waarschuwing en veiligheidsrichtlijnen zorgvuldig door voordat u ons product gebruikt. Dit product wordt niet aanbevolen voor personen onder de 16 jaar.
2. Wanneer u dit product gebruikt, dient u zich strikt te houden aan de specificatievereisten en veiligheidsrichtlijnen die in dit document worden vermeld. Holy Stone is NIET verantwoordelijk voor persoonlijk letsel, materiële schade, juridische geschillen en alle andere nadelige gebeurtenissen veroorzaakt door de schending van de veiligheidsinstructies of als gevolg van een andere factor.

VEILIGHEIDS RICHTLIJNEN

Controleren voor gebruik

1. Dit product is een zeer nauwkeurige drone die verschillende elektronische stabiliteits- en controlemechanismen integreert. Zorg ervoor dat u deze drone zorgvuldig en correct instelt om een veilige, ongevalvrije werking te garanderen.
2. Zorg ervoor dat de batterijen van de drone en de zender schoon, onbeschadigd en volledig opgeladen zijn.
3. Zorg ervoor dat alle propellers onbeschadigd zijn en in de juiste richting zijn geïnstalleerd.
4. Voer voor elk gebruik een grondige controle van het product uit. Inspecteer de integriteit van de onderdelen, eventuele tekenen van scheuren en slijtage van de propeller, de batterijduur en de effectiviteit van de indicator, enz. Als er na een volledige controle problemen worden geconstateerd, gebruik het product dan niet totdat het probleem is opgelost.

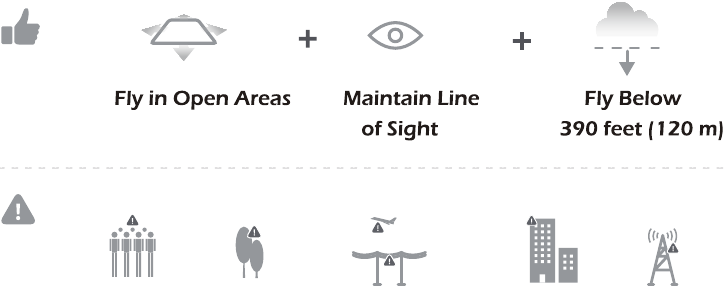

Vliegomgeving

Vermijd vliegen over of in de buurt van obstakels, drukte, hoogspanningsleidingen, bomen, luchthavens of waterpartijen.

Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals elektriciteitsleidingen en basisstations, omdat dit van invloed kan zijn op het ingebouwde kompas.

Gebruik deze drone niet in slechte weersomstandigheden zoals regen, sneeuw, mist en wind.

Operationele vereisten

1. Gebruik dit product niet om bewegende voertuigen te volgen.
2. Schakel de motor tijdens de vlucht alleen uit in geval van nood.
3. Vlieg de drone zo snel mogelijk terug naar u toe wanneer de batterij bijna leeg is.
4. Dit product mag niet worden gebruikt tijdens het drinken van alcohol, als u zich moe voelt, medicijnen gebruikt of lichamelijk ongemak ervaart.
5. Let op het geluidsvolume dat de drone produceert. Houd afstand om gehoorbeschadiging te voorkomen.
6. Blijf uit de buurt van de draaiende propellers en motoren.

7. Niet vliegen in de No-Fly Zone.


Gebruik van de batterij

1. Zorg ervoor dat de batterijen in de juiste richting zijn geplaatst, zoals weergegeven in de handleiding.
2. Vermijd kortsluiting door de batterijen verkeerd te plaatsen en plet of knijp de batterijen niet, omdat dit een explosiegevaar kan opleveren.
3. Meng geen nieuwe en oude batterijen, omdat dit kan leiden tot slechte prestaties van het product.
4. Gooi gebruikte batterijen voorzichtig weg, gooi ze niet weg.
5. Houd lege batterijen uit de buurt van hitte en vuur.
6. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen om mogelijke schade door batterijlekkage te voorkomen.
7. Het wordt aanbevolen om alleen de USB-oplaadkabel te gebruiken die bij de drone wordt geleverd om de batterij op te laden.
8. Sluit de batterij niet rechtstreeks aan op stopcontacten of sigarettenaanstekers in de auto.
9. Probeer de batterij op geen enkele manier te demonteren of aan te passen.
10. Gebruik de batterij niet als deze een geur afgeeft, warmte genereert, verkleurt of vervormt, of er op een andere manier abnormaal uitziet. Als de batterij in gebruik is of wordt opgeladen, verwijder deze dan onmiddellijk uit het apparaat of de oplader en stop het gebruik.
11. Doorboor de batterijbehuizing niet met een spijker of ander scherp voorwerp, breek hem niet open met een hamer en ga er niet op staan!
12. Laad de batterijen altijd op in een brandwerende container en uit de buurt van brandbare materialen. Laad niet op oppervlakken die vlam kunnen vatten. Dit omvat: hout, doek, tapijt of in het apparaat van de applicatie.
13. Dompel de batterij niet onder in water en laat hem niet nat worden.
14. Soldeer de batterijaansluiting niet rechtstreeks.
15. Houd de batterij buiten bereik van kinderen of huisdieren.
16. Maak geen kortsluiting in de batterij door draden of andere metalen voorwerpen aan te sluiten op de positieve (+) en negatieve (-) polen.

ONDERHOUD

1. Reinig het product na elk gebruik met een schone, zachte doek.
2. Vermijd langdurige blootstelling aan direct zonlicht en vermijd warmteophoping op de drone.
3. Dit apparaat is niet waterdicht en mag onder geen enkele omstandigheid in water worden ondergedompeld. Als het apparaat niet volledig droog wordt gehouden, zal het apparaat defect raken.
4. Controleer de oplaadstekker en andere accessoires regelmatig op tekenen van schade. Als een onderdeel van het apparaat beschadigd is, vlieg dan niet totdat het onderhoud kan worden uitgevoerd.

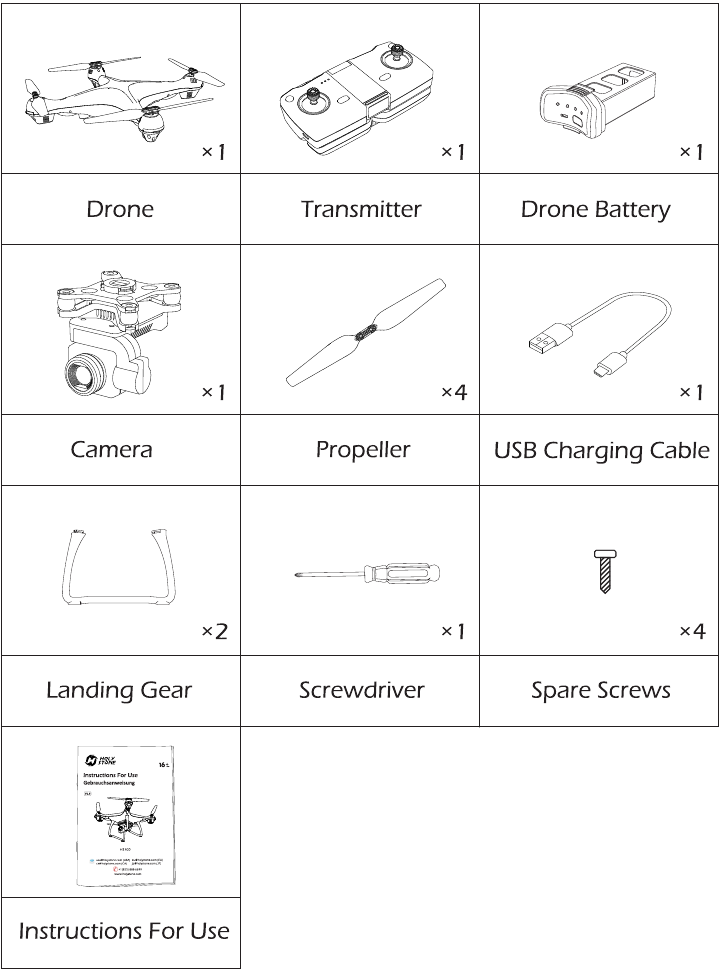

INHOUD VAN DE VERPAKKING

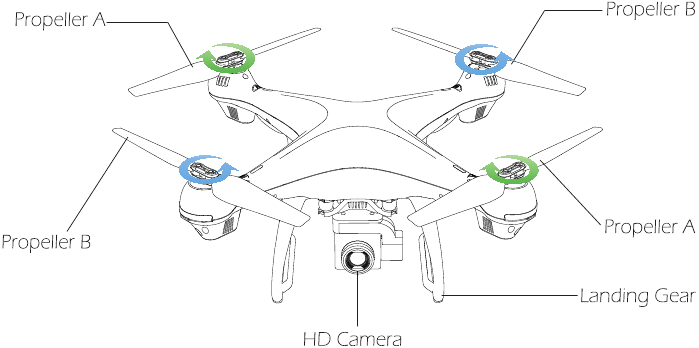

DETAILS VAN DE DRONE

BATTERIJ VAN DE DRONE

1. Batterijvermogenindicatoren
2. Micro USB-oplaadpoort
3. Aan/uit-schakelaar

Druk kort op de Power Switch (aan/uit-schakelaar) om in te schakelen. Houd de Power Switch (aan/uit-schakelaar) 2 seconden ingedrukt om uit te schakelen

Tips: Zodra de batterij bijna leeg is, vliegt u de drone zo snel mogelijk terug. Anders kan dit leiden tot verlies van de drone.

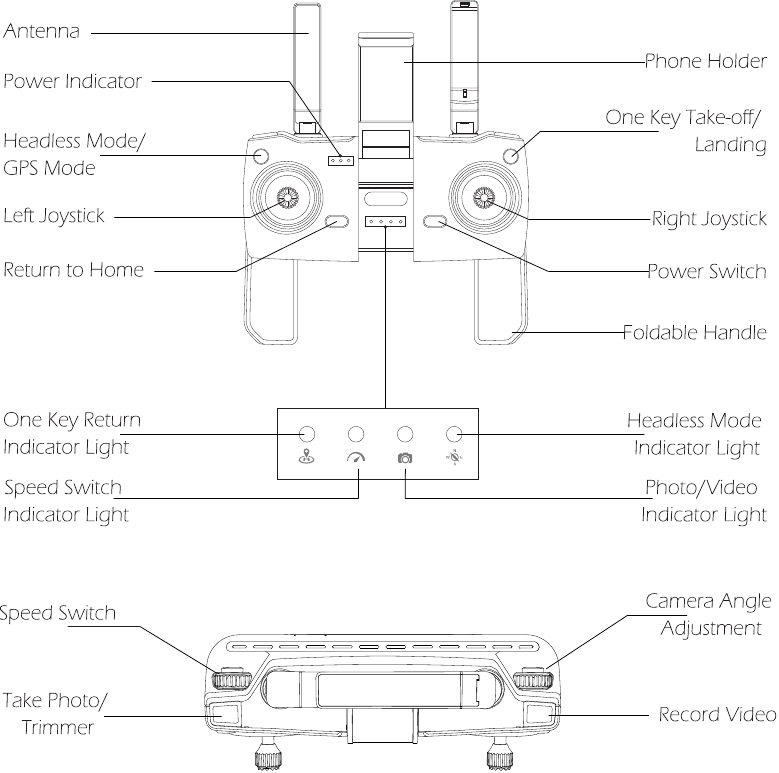

DETAILS ZENDER

LET OP: Druk kort op "", druk vervolgens snel ongeveer 2 seconden op "" en houd deze vast om de stroom van de zender uit te schakelen.

JOYSTICK-MODUS

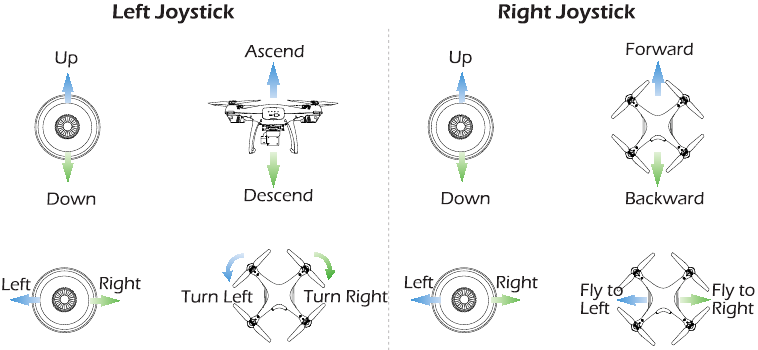

MODUS 2

(Linkshandige gashendel MODUS 2 is de standaardinstelling)

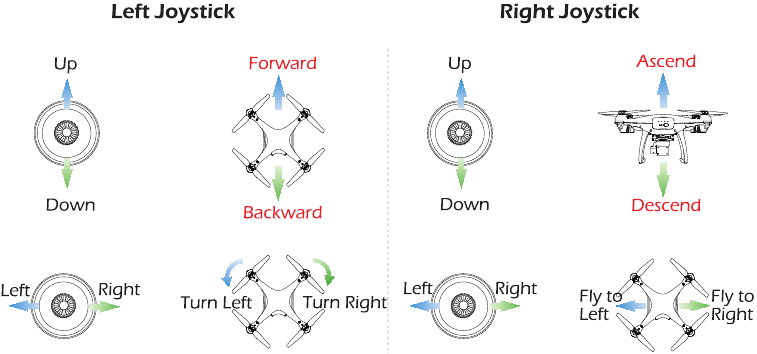

MODUS 1

Om naar MODE l te gaan, schakelt u de zender in terwijl u de "Take Photo / Trimmer" (Foto maken / Trimmer) knop ingedrukt houdt. (Laat de knop "Take Photo / Trimmer" (Foto maken / Trimmer) niet los totdat de zender is ingeschakeld.)

INSTALLATIE

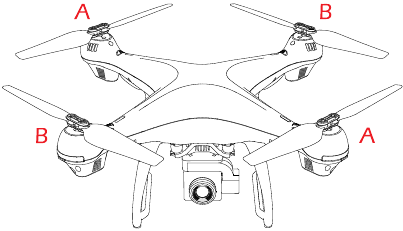

Propellers

Houd er rekening mee dat de letter "A " of " B " op elke propeller is gedrukt. Zorg ervoor dat alle propellers in de juiste motorpositie zijn bevestigd.

Gebruik een schroevendraaier om de schroeven vast te draaien door in de richting van de klok te drukken.

Landingsgestel

1. Letter "L" en "R" zijn op elke kant van een landingsgestelbehuizing gedrukt. "L" is het merkteken van het linker landingsgestel, terwijl "R" voor het rechter landingsgestel staat.

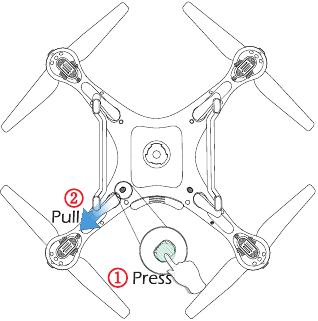

2. Er bevinden zich twee vergrendelingen aan de onderkant. Houd de vergrendeling ingedrukt en trek het landingsgestel aan de vergrendelingskant eruit.

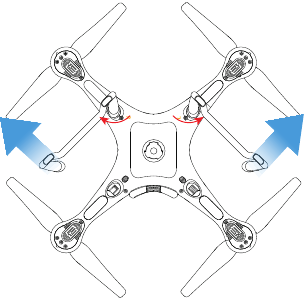

3. Draai de landingsgestellen naar buiten in een hoek van ongeveer 90 graden om het landingsgestel eruit te halen.

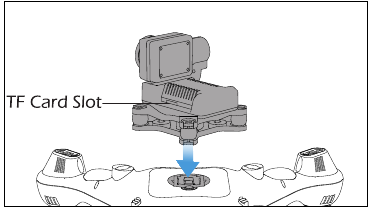

Camera

Zoals hieronder weergegeven, installeert u de camera in de camerabevestiging aan de onderkant van de drone.

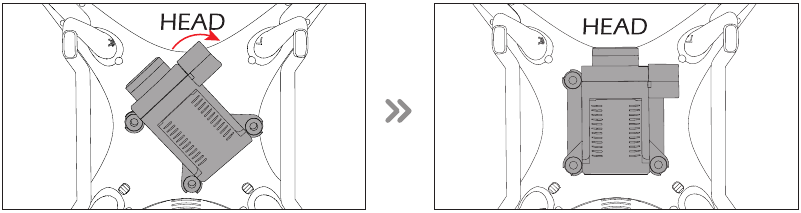

Draai de camera met de klok mee om hem te vergrendelen volgens het pictogram "". U hoort een klikgeluid wanneer de camera correct is geïnstalleerd.

OPLADEN

Dronebatterij

1. Druk op de gesp en trek de batterij uit de drone.

2. Telefoonadapter: 5V 1A/2A
   (Niet inbegrepen)

3. Oplaadtijd: ongeveer 5 uur
   (Afhankelijk van laadvermogen)


Zenderbatterij

1. Oplaadtijd van de zender: ongeveer 1 uur


2. Telefoonadapter: 5V 1A/2A
   (Niet inbegrepen)


Sluit de USB-oplaadkabel aan op de zender en sluit vervolgens de USB-oplaadkabel aan op een computer of een USB-adapter.

Wanneer de zender bijna leeg is, knippert de Power Indicator (stroomindicator) op de zender voortdurend.

Lees voor het opladen zorgvuldig de inhoud van het gedeelte "Gebruik van de batterij" van de "Veiligheidsrichtlijnen"!

VOORBEREIDING

APP DOWNLOADEN

Maak verbinding met de App Store^TM



iOS

of Google Play^TM



Google Play

en download gratis de "HS GPS PRO" applicatie.

Controleer het batterijniveau

Druk op de Power Switch (aan/uit-schakelaar) om in te schakelen en het batterijniveau te controleren.

GEBRUIKSAANWIJZING

Alle volgende handelingen in deze handleiding onder MODE 2.

Koppelen

1. Schakel de zender in.

2. Steek de batterij in de drone en schakel de drone in.

3. Plaats de drone op een vlakke en droge ondergrond en in een vrij en licht gebied.

4. Duw de linker joystick omhoog en omlaag om te koppelen met de drone. De LED-indicatorlampjes op de drone zijn roze aan de voorkant en paars aan de achterkant als de drone succesvol is gekoppeld.


Het kompas kalibreren

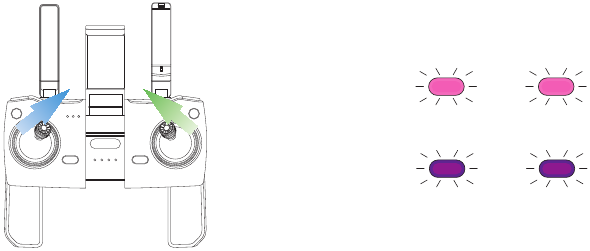

Stap 1:

1. Duw de joysticks in de posities 1 en 11 uur, zoals weergegeven in de bovenstaande afbeelding.
2. De roze lampjes aan de voorkant en het paarse lampje aan de achterkant zullen snel knipperen.
3. App Drone Status: "Compass calibration" (Kompaskalibratie)

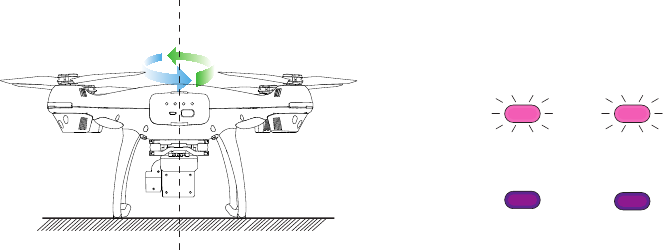

Stap 2:

• Houd de drone horizontaal: draai uw lichaam 360 graden en de achterlichten worden continu paars.

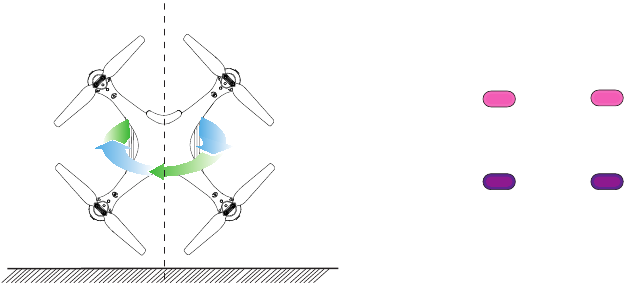

Stap 3:
Houd de drone verticaal en draai uw lichaam 360 graden. De roze lampjes aan de voorkant en het paarse lampje aan de achterkant worden continu.

Het kompas hoeft alleen te worden gekalibreerd wanneer de drone voor het eerst in een nieuw gebied vliegt.

De gyro kalibreren

• Duw de joysticks in de posities 11 en 1 uur, zoals weergegeven in de bovenstaande afbeelding.
• Lampjes knipperen snel in zowel blauw (achter) als wit (voor).
• App Drone Status: "Gyroscope is being calibrated" (Gyroscoop wordt gekalibreerd) → "Gyroscope okay" (Gyroscoop in orde).


Opmerking: U kunt de drone ook kalibreren als deze niet correct op koers blijft.

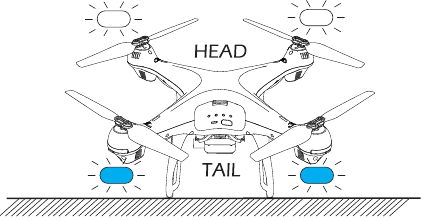

GPS-zoeken

• Plaats de drone op een vlakke en droge ondergrond en in een vrij en verlicht gebied.
• LED-vluchtindicatoren worden blauw (achter) en wit (voor) knipperend. Dit betekent dat de drone het GPS-signaal zoekt.


Dit proces kan enkele minuten duren. App Drone Status: "Waiting for GPS signal" (Wachten op GPS-signaal)

Zodra de lampjes allemaal continu branden, is de GPS-modus gereed. (De drone kan alleen opstijgen als deze succesvol is verbonden met GPS)

• Blauwe (achter) en witte (voor) lampjes branden continu (knipperen niet).
• App Drone Status: "Ready to fly" (Klaar om te vliegen).

LET OP:

1. Als de LED-vluchtindicatoren snel blijven knipperen, geeft dit aan dat de drone op zoek is naar GPS-signalen.
2. Als de drone na een paar minuten snel blijft knipperen, geeft dit aan dat het proces is MISLUKT. Til de drone ongeveer een meter van de grond en herhaal alle kompaskalibratiehandelingen totdat het proces succesvol is.
3. Als u binnenshuis vliegt, houd dan de "" knop 3 seconden ingedrukt om de GPS-modus te verlaten, en de LED-lampjes knipperen langzaam. U kunt met deze drone vliegen wanneer u de kompaskalibratiehandelingen hebt voltooid als u de GPS-modus verlaat.

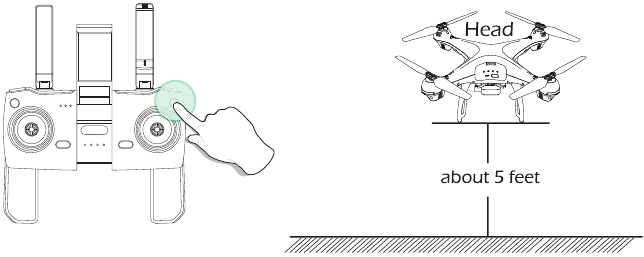

One Key Takeoff/ Landing (Opstijgen/landen met één toets)

Roterende propellers kunnen gevaarlijk zijn. Start de motoren niet als er mensen in de buurt zijn.

Druk op "", de propellers draaien en de drone stijgt op tot een hoogte van ongeveer 5 voet (Houd altijd de kop van de drone naar voren gericht).

Druk nogmaals op "", de drone landt automatisch. Vergeet niet om altijd uw handen op de zender te houden zolang de motoren draaien.

Verbinding maken met wifi

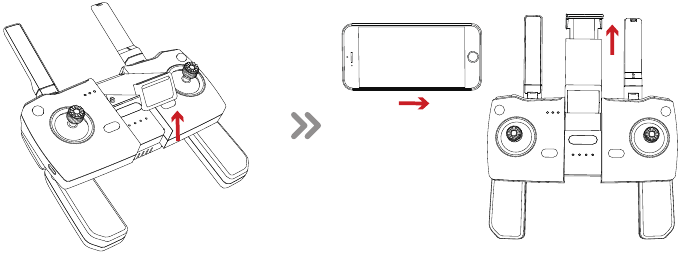

1. Zoals hieronder weergegeven, trekt u de telefoonhouder omhoog en vergrendelt u de telefoon.

2. Verbind uw smartphone met de wifi van de drone en controleer de status van de drone in de HS GPS PRO App.
3. Start op uw smartphone een zoekopdracht naar de beschikbare wifi-netwerken:
4. Selecteer het wifi-netwerk: HolyStoneFPV-******.
5. Wacht tot uw smartphone verbinding maakt met het wifi-netwerk van de drone. Deze verbinding wordt over het algemeen weergegeven door het wifi-logo dat op het scherm van uw smartphone verschijnt.
6. Ga naar de HS GPS PRO toepassing.
   • De verbinding tussen uw smartphone en de drone wordt automatisch tot stand gebracht.

FUNCTIEDETAILS

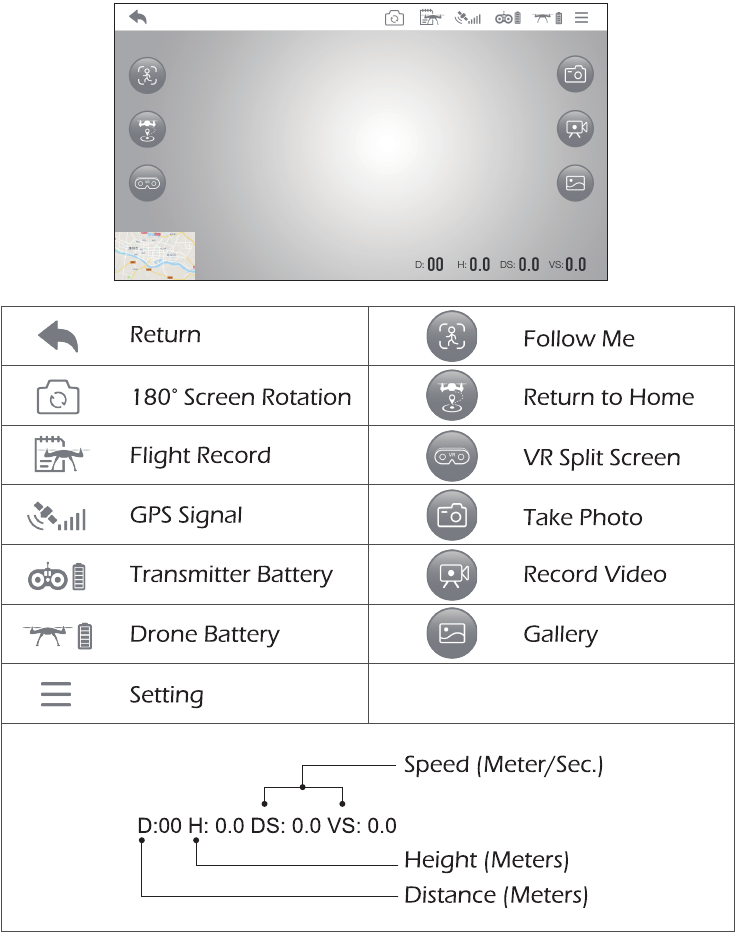

APP-functies

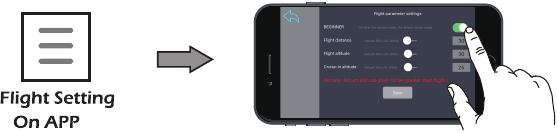

Beginnersmodus

De standaard GPS-modus is BEGINNERSMODUS, onder BEGINNERSMODUS.

2. De vliegafstand is beperkt tussen 0-30 M/0-984 voet.
3. De vlieghoogte is beperkt tussen 0-30 M/0-98,4 voet.
4. De RTH-hoogte is minder dan 25 M/82 voet.

U kunt de BEGINNERSMODUS alleen uitschakelen om de parameters in de APP op uw telefoon te wijzigen nadat u de kompaskalibratiehandelingen hebt voltooid.

Noodstop

De noodstopfunctie mag alleen worden gebruikt in geval van nood tijdens de vlucht om schade of letsel te voorkomen.

Houd de knop Opstijgen/Landen met één toets () 2 seconden lang ingedrukt, de motoren stoppen onmiddellijk en de drone valt direct naar beneden.

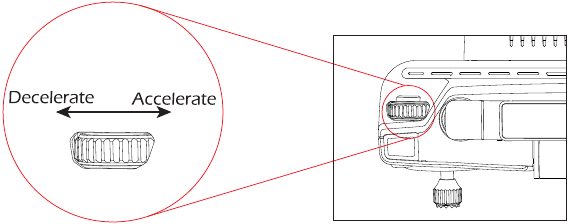

Snelheidsschakelaar

Deze drone wordt geleverd met 3 snelheidsmodi (laag/gemiddeld/hoog), draai aan het wiel () naar rechts om te versnellen. Draai naar links om te vertragen.

Als het snelheidsindicatielampje op de zender is uitgeschakeld, betekent dit dat de drone in de lage snelheid staat.
Als het lampje is ingeschakeld, betekent dit dat de drone in de gemiddelde snelheid staat. Als het lampje knippert, betekent dit dat de drone is ingesteld op hoge snelheid.
(Gemiddelde snelheid is de standaardinstelling!)

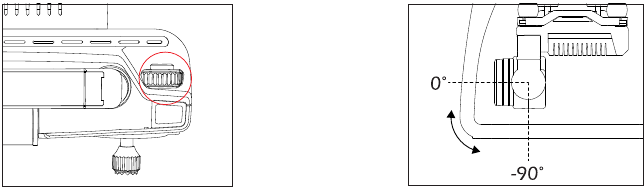

Camera-hoek aanpassing

Tijdens de vlucht kunt u aan het wiel draaien () naar links/rechts om de camera omhoog/omlaag te kantelen.
(De cardanische ophanging heeft een kantelbereik van 900.)

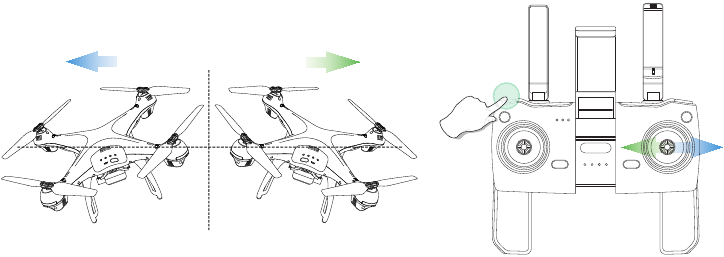

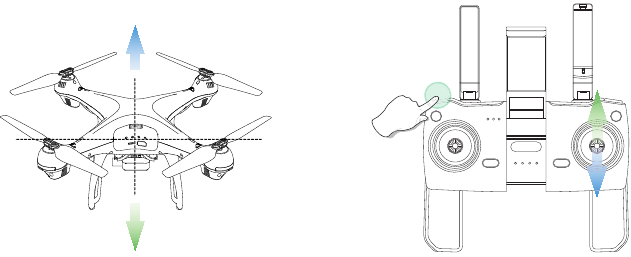

Trimmerfunctie (trimmen in de modus ZONDER GPS)

F/B Zijwaartse drifttrim : Als de drone naar voren drijft, houdt u de trimmerknop ingedrukt () en laat u deze niet los terwijl u de richtingsjoystick omlaag duwt om de drone in evenwicht te brengen; Als de drone naar achteren drijft, houdt u de trimmerknop ingedrukt en laat u deze niet los terwijl u de richtingsjoystick omhoog duwt om de drone in evenwicht te brengen.

L/R Zijwaartse dip-trim: Als de drone naar links drijft, houdt u de trimmerknop ingedrukt () en laat u deze niet los terwijl u de richtingsjoystick naar rechts duwt om de drone in evenwicht te brengen: Als de drone naar rechts drijft, houdt u de trimmerknop ingedrukt en laat u deze niet los terwijl u de richtingsjoystick naar links duwt om de drone in evenwicht te brengen.

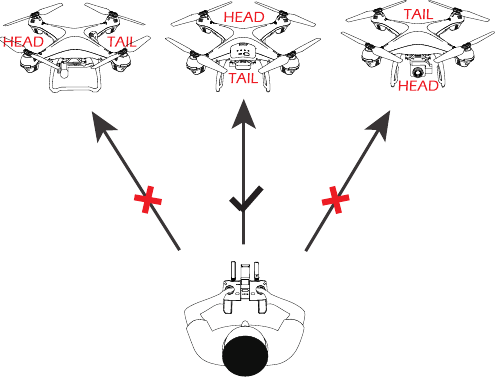

Headless-modus

1. Druk op de Headless Mode (Headless-modus) knop ( ) op de zender. Er is een pieptoon te horen van de zender, en de Headless Mode Indicator (Headless-modus indicator) op de zender licht op, wat aangeeft dat de drone de Headless Mode (Headless-modus) activeert.
2. Druk nogmaals op de Headless Mode (Headless-modus) knop ( ) en u hoort een lange pieptoon, de Headless Mode Indicator (Headless-modus indicator) op de zender is uit, wat aangeeft dat de drone de Headless Mode (Headless-modus) verlaat.

   Zorg ervoor dat de piloot in dezelfde richting blijft staan als de kop van de drone staat wanneer de drone opstijgt.

In de Headless Mode (Headless-modus) is de voorwaartse richting de richting waarin de kop van de drone wijst wanneer de drone opstijgt. Om ervoor te zorgen dat de piloot de richting van de drone kan bepalen, raden we aan dat piloten in dezelfde richting blijven staan als de kop van de drone staat wanneer de drone opstijgt.

Als dat het geval is, vliegt de drone vooruit/achteruit naar hem/haar toe wanneer de piloot de richtingsjoystick vooruit/achteruit duwt. Als de piloot de rechter joystick naar links/rechts beweegt, beweegt de drone naar links/rechts ten opzichte van de piloot.

Return to Home (RTH) (Terug naar huis)

De Return to Home (RTH) (Terug naar huis) functie brengt de drone terug naar het laatst geregistreerde opstijgpunt. Deze functie kan alleen worden bereikt in de GPS-modus.

Er zijn drie soorten RTH:
Smart RTH (Slimme RTH) / Low-Battery RTH (RTH bij lage batterijspanning)/ Failsafe RTH (Failsafe RTH).

Smart Return To Home (Slim terug naar huis)

Druk op de Return to Home (Terug naar huis) knop () op uw zender, en de zender begint te piepen.

Uw drone keert terug naar het OPSTIJGPUNT. Druk nogmaals op de knop () om de RTH-procedure te stoppen. Duw de gasjoystick omlaag om de drone op een veilige plaats te laten landen.

Low-Battery RTH (RTH bij lage batterijspanning)

Low-Battery RTH (RTH bij lage batterijspanning) wordt geactiveerd wanneer het batterijniveau van de vlucht laag is. Wanneer Low-Battery RTH (RTH bij lage batterijspanning) is geactiveerd, vliegt de drone terug naar waar u bent vanaf ongeveer 100 voet, en u kunt uw drone nog steeds besturen. Duw de gashendel omlaag om de drone op een veilige plaats te laten landen. Wanneer de stroom van de drone volledig leeg is, keert de drone terug naar het opstijgpunt dat u hebt ingesteld.

Failsafe RTH (Failsafe RTH)

De drone gaat naar de Return to Home (Terug naar huis) modus als het signaal tussen de drone en de zender verloren gaat. De drone vliegt terug naar waar u bent vanaf ongeveer 100 voet, en de drone maakt vanzelf opnieuw verbinding met de zender. Wanneer de drone terugvliegt in uw zicht, kunt u deze weer besturen.

De drone is NIET uitgerust met obstakelvermijding.

SPECIFICATIES

DRONE

Model: HS 100

Gewicht: 150g / 2650z

Vliegtijd: 18 minuten

Motormodel: 180

Bedrijfstemperatuurbereik: 320 tot 1040F

Afmetingen: 487*487*164 mm

DRONE-ACCU

Capaciteit: 3500 mAh

Voltage: 7.4 V

Accutype: Li-Po

Energie: 25.90 Wh

Oplaadtemperatuurbereik: 41º tot 104ºF (5º tot 40º C)

Oplaadtijd: ongeveer 5 uur [afhankelijk van het laadvermogen en het resterende accuniveau)

TRANSMITTER

Werkfrequentie: 2.4 GHz

MAX. Zendafstand: 1968 voet/600m (buiten en vrij zicht)

Accu: 37 V 300mAh Li-Po-accu

Bedrijfstemperatuurbereik: 320 tot 104'F

CAMERA

Camerafrequentie: 5 GHz

Fotoresolutie:

2048* 1152P (opgeslagen op TF-kaart)
2048* 1152P (opgeslagen op mobiele telefoon)

Videoresolutie:

2048* 1152P (opgeslagen op TF-kaart)
1280* 720P (gescoord op mobiele telefoon)

Lens: FOV 120º

FPV-afstand: 1312~1968 voet/400~600m (buiten en vrij zicht)

Foto: JPEG

Video: AVI / MP4

MAX. Ondersteunde TF-kaarten: 32 GB (Niet inbegrepen)

Bestuurbaar bereik: Pitch: -90º tot 0º

Bedrijfstemperatuurbereik: 32º tot 104ºF

USB-OPLAADKABEL

Voltage: 5 V

Nominaal vermogen: ≤10W

PROBLEEMOPLOSSING

CONTACT

Aarzel niet om contact met ons op te nemen als je meer ondersteuning nodig hebt.

usa@holystone.com (USA)
eu@holystone.com (EU)
ca@holystone.com (CA)

Tel: +1(855)888-6699

www.holystone.com
