Culligan US-EZ handleiding

Specificaties

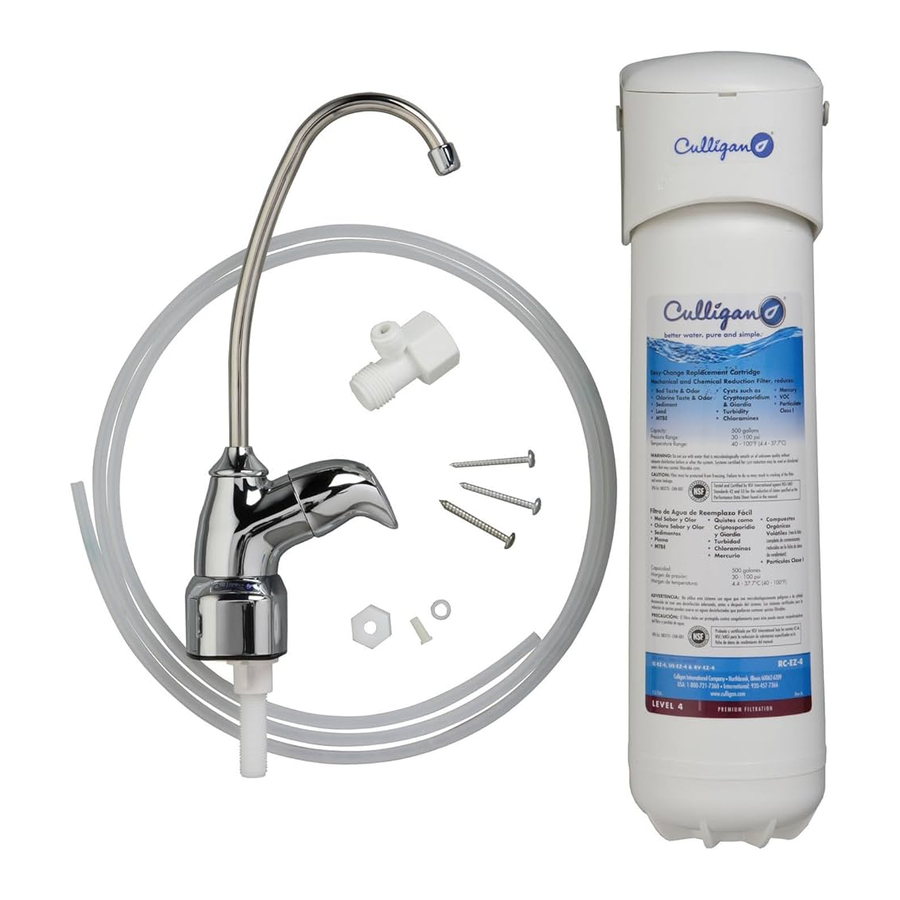

Inbegrepen onderdelen

• Filterkop met ingebouwde beugel
• Filterpatroon
• Montageschroeven
• Waterleidingadapter
• Loodvrije kraan en fittingen
• 1⁄4" plastic slang
• Sticker ter herinnering aan de patroonwissel

Benodigde gereedschappen

• Kruiskopschroevendraaier
• Handmatige of elektrische boormachine (accu wordt aanbevolen)
• Hobbymes (voor plastic slang)
• Handdoek
• Potlood
• Meetlint

Optionele materialen

• 3" x 3" x 1/2" houten blok
• 1/8" boor
• Verstelbare moersleutel
• Veiligheidsbril
• Teflon ® tape
• Centerpons
• 1/4" & 9/16" of 5/8" boren
• Vijltje

Voorzorgsmaatregelen

Niet gebruiken met water dat microbiologisch onveilig is of waarvan de kwaliteit onbekend is zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystevermindering mogen worden gebruikt op gedesinfecteerd water dat filterbare cysten kan bevatten.

Dit filter moet worden beschermd tegen bevriezing, wat kan leiden tot scheuren van het filter en waterlekkage.

Vanwege de beperkte levensduur van het product en om kostbare reparaties of mogelijke waterschade te voorkomen, raden we ten zeerste aan om de kop van het filter om de tien jaar te vervangen. Als de kop van uw filter langer dan deze periode in gebruik is, moet deze onmiddellijk worden vervangen. Dateer de bovenkant van een nieuwe kop om de volgende aanbevolen vervangingsdatum aan te geven.

Sluit de watertoevoer naar de kop zonder patroon af als deze langere tijd onbeheerd moet worden achtergelaten.

LET OP:

• Alleen voor gebruik met koud water.
• Zorg ervoor dat de installatie voldoet aan alle staats- en lokale wet- en regelgeving.
• De verontreinigingen of andere stoffen die door de geselecteerde patroon worden verwijderd of verminderd, bevinden zich niet noodzakelijkerwijs in uw water.
• Na langere perioden van niet-gebruik (zoals tijdens een vakantie) wordt aanbevolen het systeem grondig door te spoelen. Laat het water 10 minuten lopen voordat u het gebruikt.
• De filterpatronen die bij dit systeem worden gebruikt, hebben een beperkte levensduur. Veranderingen in smaak, geur en/of waterstroom geven aan dat de patroon moet worden vervangen.

De US-EZ-1 is gecertificeerd door IAPMO R&T volgens NSF/ANSI/ CAN 372, NSF/ANSI Standard 42 voor de esthetische vermindering van chloorsmaak en -geur en Nominal Particulate Class III.

De US-EZ-3 is gecertificeerd door IAPMO R&T volgens NSF/ANSI/ CAN 372, NSF/ANSI Standard 42 voor de esthetische vermindering van chloorsmaak en -geur en Nominal Particulate Class I en Standard 53 voor de vermindering van cysten, troebelheid, lood, Lindaan en Atrazine.

De US-EZ-4 is gecertificeerd door IAPMO R&T volgens NSF/ANSI/ CAN 372, NSF/ANSI Standard 42 voor de esthetische vermindering van chloorsmaak en -geur, chloramines en Nominal Particulate Class I, Standard 53 voor de vermindering van cysten, lood, kwik, VOC, MTBE, troebelheid, perfluoroctaanzuur (PFOA) en perfluoroctaansulfonaat (PFOS) en Standard 401 voor de vermindering van fenytoïne, ibuprofen, naproxen, estron, bisfenol A en nonylfenol.

Installatie

• Voor standaardinstallatie op 1/2" 14 NPS-schroefdraad (meest voorkomende schroefdraad op Amerikaanse keukenkranen) koudwaterleiding.
• Lees alle instructies en voorzorgsmaatregelen voordat u de US-EZ waterfilter installeert en gebruikt.
• Genummerde diagrammen komen overeen met genummerde stappen.

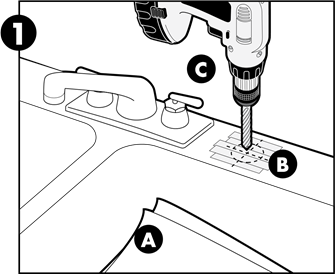

De locatie van de kraan selecteren

LET OP: De drinkwaterkraan moet worden geplaatst met het oog op functie, gemak en uiterlijk. Er is een voldoende vlak gebied vereist zodat de kraanvoet veilig kan rusten. De kraan past door een gat van 9/16". De meeste spoelbakken hebben voorgeboorde gaten met een diameter van 1-3/8" of 1-1/2" die kunnen worden gebruikt voor de installatie van de kraan. Als deze voorgeboorde gaten niet kunnen worden gebruikt of zich op een onhandige locatie bevinden, is het noodzakelijk om een gat van 9/16" of 5/8" in de spoelbak te boren om de kraan te kunnen plaatsen.

Deze procedure kan stof genereren dat ernstige irritatie kan veroorzaken bij inademing of contact met de ogen. Het gebruik van een veiligheidsbril en een ademhalingsmasker wordt aanbevolen voor deze procedure.

PROBEER NIET DOOR EEN VOLLEDIG PORSELEINEN GOOTSTEEN TE BOREN. Als u een volledig porseleinen gootsteen heeft, monteer dan de kraan in het voorgeboorde sproeiergat of boor door het aanrechtblad naast de gootsteen.

Wanneer u door een aanrechtblad boort, moet u ervoor zorgen dat het gebied onder het geboorde gebied vrij is van bedrading en leidingen. Zorg ervoor dat u voldoende ruimte heeft om de juiste aansluitingen te maken aan de onderkant van de kraan.

Boor niet door een aanrechtblad dat dikker is dan 1".

Probeer niet door een betegeld, marmeren, granieten of soortgelijk aanrechtblad te boren. Raadpleeg een loodgieter of de fabrikant van het aanrechtblad voor advies of hulp.

1. Bekleed de onderkant van de spoelbak met krantenpapier om te voorkomen dat metaalschilfers, onderdelen of gereedschap in de afvoer vallen.
2. Plaats afplaktape over het te boren gebied om krassen te voorkomen als de boor uitglijdt.
3. Markeer het gat met een centerpons. Gebruik een boor van 1/4" voor een pilotgat en boor vervolgens, met een boor van 9/16" of 5/8", een gat volledig door de spoelbak. Maak ruwe randen glad met een vijl.

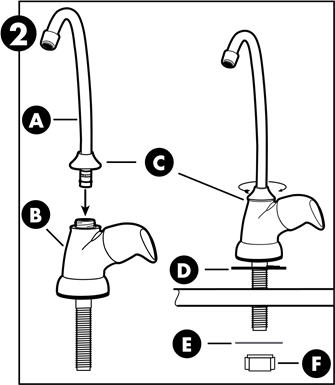

De kraan monteren

1. Plaats de uitloop in het kraanhuis . Draai de uitloopmoer op de schroefdraad van het kraanhuis om vast te zetten.
2. Schuif de zwarte rubberen pakking op de schroefdraad van de kraanstift. Laat de kraanstift door het gat in de spoelbak zakken.
3. Plaats de metalen ring op de kraanstift, gevolgd door de witte plastic stiftmoer . Draai met uw vingers vast om de kraan aan de spoelbak te bevestigen.


LET OP: Gebruik geen tang om de stiftmoer vast te draaien. Tangen kunnen de schroefdraad van de kraanstift beschadigen.

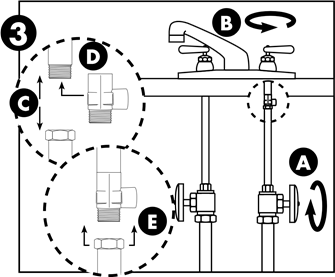

De wateraansluitadapter installeren

De aansluitadapter past op 1/2" 14 NPS-aansluitschroefdraad.

1. Sluit de koudwaterleiding af.
2. Zet de koudwaterkraan open en laat al het water uit de leiding lopen.
3. Koppel de koudwaterleiding los van de 1/2" 14 NPS-schroefdraad op de onderkant van de hoofdkraan.


LET OP: Als het te moeilijk is om de schroefdraad op de onderkant van de koudwaterkraan te bereiken, zie dan Alternatieve installatie.

4. Breng Teflon^® tape aan op de mannelijke schroefdraad van de kraan en de aansluitadapter. Schroef de wateraansluitadapter op de schroefdraad van de kraan, zoals afgebeeld.
5. Gebruik de moer waarmee de koudwaterleiding eerder op de kraan was aangesloten en schroef de koudwaterleiding op de mannelijke schroefdraad van de aansluitadapter. Draai de moer handvast aan en zet deze vast met een moersleutel.

Het filtersysteem monteren

1. Selecteer een locatie onder de spoelbak om het filter te monteren. Kies een locatie waar het filter gemakkelijk toegankelijk is.
   LET OP: Laat 1-1/2" (38 mm) ruimte onder de behuizing of 12" (305 mm) onder de filterkop vrij om het vervangen van de filterpatroon mogelijk te maken.
   LET OP: De filterkop moet in verticale positie worden gemonteerd. Gebruik de montagebeugel als sjabloon om de schroeflocaties te markeren. Monteer de filterkop op de gemarkeerde locatie met behulp van schroeven.

   De filterkop moet op een stijl of stevig oppervlak worden gemonteerd. De montagebeugel ondersteunt het gewicht van het filter en helpt de koudwaterleiding te ontlasten.
2. Als het filter aan een zijwand naast de lades wordt gemonteerd, verwijder dan de lades. De kastwand is mogelijk te dun om het filter te ondersteunen. We raden aan om een houten blok van 3" x 3" x 1/2" aan de achterkant van de kast te gebruiken, zodat de schroeven door de kast en in het houten blok kunnen dringen. Hierdoor kan het filter volledig worden ondersteund. Gebruik de filterkop als sjabloon en boor twee gaten van 1/4" in de zijwand. Plaats het houten blok achter deze twee gaten en boor twee gaten van 1/8" in het blok. Gebruik de twee meegeleverde schroeven om de filterkop aan de zijwand en op het houten blok te monteren.

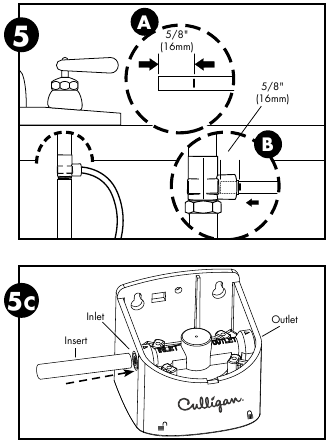

De aansluitadapter en de inlaat van het filter aansluiten

1. Bepaal de lengte van de plastic slang die nodig is om de inlaat (links) van het filter met de aansluitadapter te verbinden. Zorg ervoor dat er voldoende slang is om knikken te voorkomen en snijd de slang recht af. Plaats een markering op 5/8" (16 mm) van beide uiteinden van de slang.
2. Maak de slang nat met water en steek deze in de aansluitadapter, 5/8" (16 mm) tot de markering gelijk ligt met de fitting.
3. Maak de slang nat met water en steek deze in de filterinlaat, 5/8" (16 mm) tot de markering gelijk ligt met de fitting.


LET OP: De slang loskoppelen van de snelkoppelingen. Routineonderhoud en het vervangen van de patroon vereisen niet dat u de slang van het filtersysteem loskoppelt; de slang kan echter snel en gemakkelijk van de fitting worden verwijderd als dat nodig is. Sluit eerst de watertoevoer naar het filter af. Open de kraan en druk vervolgens de grijze kraag rond de fitting in terwijl u met uw andere hand aan de slang trekt.

De kraan aansluiten

Draai de compressiemoer niet te vast aan. Wees voorzichtig om de slangen niet te buigen of te knikken bij het vastzetten.

1. Bepaal de lengte van de plastic slang die nodig is om de uitlaat (rechts) van het filter met de kraan te verbinden. Snijd de slang recht af.

   Buig of knik de slang niet tijdens het plaatsen.
2. Schuif de plastic compressiemoer over de slang, gevolgd door de ferrule , zorg ervoor dat de ferrule goed is georiënteerd en plaats vervolgens het inzetstuk in het uiteinde van de slang.
3. Duw de slang stevig in het uiteinde van de kraanstift en draai de compressiemoer met de hand vast op de schroefdraad totdat deze vastzit. Draai vervolgens ongeveer 1/2 slag vast met een moersleutel.


De patroon installeren

Houd de patroon aan de onderkant vast bij het installeren of vervangen van de patroon. Wees voorzichtig dat u uw knokkels niet op de beugel schraapt bij het vergrendelen van de patroon. Lijn de pijl op de patroon uit met het ontgrendelde hangslotsymbool op de kop. Plaats de patroon en draai de pijl naar het vergrendelde hangslotsymbool. Zie de diagrammen in Vervanging van de filterpatroon.

Het filter in gebruik nemen

1. Zet de watertoevoerkraan open. Controleer op lekkages. Zie Probleemoplossing als het lekt.
2. Draai de hendel van de drinkwaterkraan tegen de klok in naar de "aan"-stand. Laat het water 10 minuten lopen om lucht en koolstofdeeltjes (zeer fijn zwart poeder) weg te spoelen.
3. Controleer op lekkages voordat u de installatie verlaat. Zie Probleemoplossing als het lekt.

Vervanging van de filterpatroon

LET OP: Het wordt aanbevolen om de EZ-1 filter elk jaar te vervangen en de EZ-3/EZ-4 om de 6 maanden, of wanneer u een verandering in smaak, geur of stroming van het gefilterde water opmerkt.

1. Waterdruk verminderen
   1. Sluit de watertoevoer naar het filter af en tap water uit de drinkwaterkraan totdat de waterstroom stopt om de druk te verminderen.
2. Oude patroon verwijderen
   LET OP: Plaats een handdoek onder het systeem om eventuele waterdruppels op te vangen.
   1. Draai de pijl van de vergrendelde naar de ontgrendelde positie.
   2. Trek voorzichtig naar beneden om de patroon te verwijderen.

3. Nieuwe patroon installeren
   1. Lijn de pijl uit met de ontgrendelde positie op de kop en plaats de patroon.
   2. Draai naar de vergrendelde positie.
   3. Zet het water aan en controleer op lekkages. Zie Probleemoplossing als het lekt.
   4. Spoel het water 10 minuten door de drinkwaterkraan om koolstofdeeltjes te verwijderen. Controleer op lekkages voordat u de installatie verlaat. Zie Probleemoplossing als het lekt.


Alternatieve installatie

Voor deze alternatieve installatie moeten extra fittingen worden aangeschaft voor gebruik met de wateraansluitadapter. Het is noodzakelijk om een deel van de koudwaterleiding naar de hoofdkraan te verwijderen. Deze koudwaterleiding is meestal plastic slang met een binnendiameter van 1/2" en een buitendiameter van 5/8". Adapterfittingen voor deze slang kunnen van het type met weerhaken zijn (gebaseerd op de binnendiameter) of compressie- of snelkoppeling (gebaseerd op de buitendiameter).

Zie illustratie A voor een mogelijke fittingcombinatie. Als er weerhaakfittingen worden gebruikt, moeten er slangklemmen bij zitten. Als er compressiefittingen worden gebruikt, moeten er ook slanginzetstukken worden gebruikt. Gebruik altijd Teflon^® tape op alle mannelijke schroefdraadverbindingen.

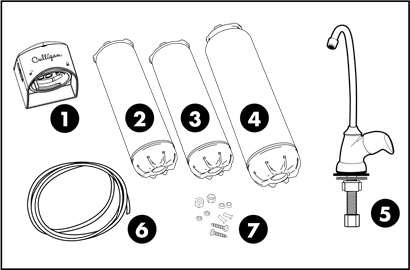

Vervangende onderdelen

US-EZ

1. Kopeenheid
2. RC-EZ-1 filterpatroon niveau 1 filtratie
3. RC-EZ-3 filterpatroon niveau 3 filtratie
4. RC-EZ-4 filterpatroon niveau 4 filtratie
5. Loodvrije kraan
6. Transparante 1/4" slang
7. Klein onderdelenpakket

Neem contact op met uw plaatselijke winkelier of lokale waterbehandelingsprofessional voor de prijs van vervangende cartridges. Neem voor vervangende onderdelen contact op met uw dichtstbijzijnde Culligan waterfilterwinkel of bel 1-800-721-7360.

Problemen oplossen

Lekken

...tussen kop en cartridge

1. Sluit de watertoevoer naar het filter af en laat water uit de drinkwaterkraan lopen tot het water en de luchtstroom stoppen.
2. Verwijder de cartridge en inspecteer de o-ringen om er zeker van te zijn dat ze op hun plaats zitten en schoon zijn.
3. Installeer de cartridge en zet de watertoevoer aan. Als het nog steeds lekt, neem dan contact op met de technische ondersteuning op 1-800-721-7360, ma-vr 8:00 - 17:00 uur CST.

...van fittingen
Sluit de watertoevoer naar het filter af en zet de drinkwaterkraan aan om de druk in het systeem te ontlasten. Druk de grijze kraag rond de fitting in terwijl u met de andere hand aan de slang trekt. Controleer of de slang recht is afgesneden of bekrast. Als de slang bekrast of oneffen is, snijd dan 1/2" tot 5/8" af en installeer opnieuw volgens stap vijf van de installatie; het aansluiten van de toevoeradapter en de inlaat van het filter. Open de watertoevoerkraan, sluit vervolgens de kraan en controleer op lekkage. Als de lekkage aanhoudt, of als er andere lekkages op het apparaat zijn, sluit dan de watertoevoer af en bel de technische ondersteuning op 1-800-721-7360.

...op de toevoeradapteraansluiting
Sluit de watertoevoerkraan af en zet de drinkwaterkraan aan om de druk in het systeem te ontlasten.
Draai de lekkende schroefdraadfitting op de toevoeradapter los of trek de lekkende slang uit de fitting. Controleer of de plastic slang bekrast is of dat de toevoeradapter correct is bevestigd. Als de slang bekrast is, snijd dan 1/2" tot 5/8" af en installeer opnieuw volgens stap vijf: De toevoeradapter en de inlaat van het filter aansluiten. Sluit de slang opnieuw aan of draai de compressiemoer met de vingers vast en draai de moer vervolgens stevig een halve slag met een sleutel vast. Zet de watertoevoerkraan aan en controleer op lekkage.

...op de kraan-/slangaansluiting
Sluit de watertoevoerkraan af en zet de drinkwaterkraan aan om de druk te ontlasten. Draai de compressiemoer los en verwijder deze van de kraanpen. Controleer of de slang recht is afgesneden. Zorg ervoor dat de slang stevig in het uiteinde van de kraanpen is gestoken en draai vervolgens de compressiemoer met de vingers weer vast tot deze vastzit en draai de moer vervolgens stevig een halve slag met een sleutel vast. Zet de watertoevoerkraan aan, sluit vervolgens de kraan en controleer op lekkage.

OPMERKING: Als de lekkages aanhouden, of als er andere lekkages op het systeem zijn, sluit dan de watertoevoer af. Bel onze afdeling technische ondersteuning op 1-800-721-7360.

Prestatiegegevens

Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit is zonder adequate desinfectie voor of na het systeem. Systemen die zijn gecertificeerd voor cystevermindering mogen worden gebruikt op gedesinfecteerd water dat filterbare cysten kan bevatten.

OPMERKING: Verminderde stoffen zijn niet noodzakelijkerwijs in uw water aanwezig. Het filter moet worden onderhouden volgens de instructies van de fabrikant, inclusief het vervangen van filtercartridges.

Model US-EZ

Lees deze prestatiegegevens en vergelijk de mogelijkheden van dit systeem met uw werkelijke waterbehandelingsbehoeften. Het wordt aanbevolen dat u, voordat u een waterbehandelingssysteem installeert, uw watertoevoer laat testen om uw werkelijke waterbehandelingsbehoeften te bepalen.

RC-EZ-1 Cartridges

Dit systeem is getest volgens NSF/ANSI 42 voor de vermindering van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd verminderd tot een concentratie die kleiner is dan of gelijk is aan de toegestane limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42.

Debiet = 0,5 gpm (1,89 Lpm)
Capaciteit = 3000 gallons (11.356 L) of 12 maanden
De tests werden uitgevoerd onder standaard laboratoriumomstandigheden, de werkelijke prestaties kunnen variëren.

RC-EZ-3 Cartridges

Dit systeem is getest volgens NSF/ANSI 42 en 53 voor de vermindering van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd verminderd tot een concentratie die kleiner is dan of gelijk is aan de toegestane limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42 en 53.

Debiet = 0,5 gpm (1,89 Lpm)
Capaciteit = 500 gallons (1.893 L) of 6 maanden
De tests werden uitgevoerd onder standaard laboratoriumomstandigheden, de werkelijke prestaties kunnen variëren.

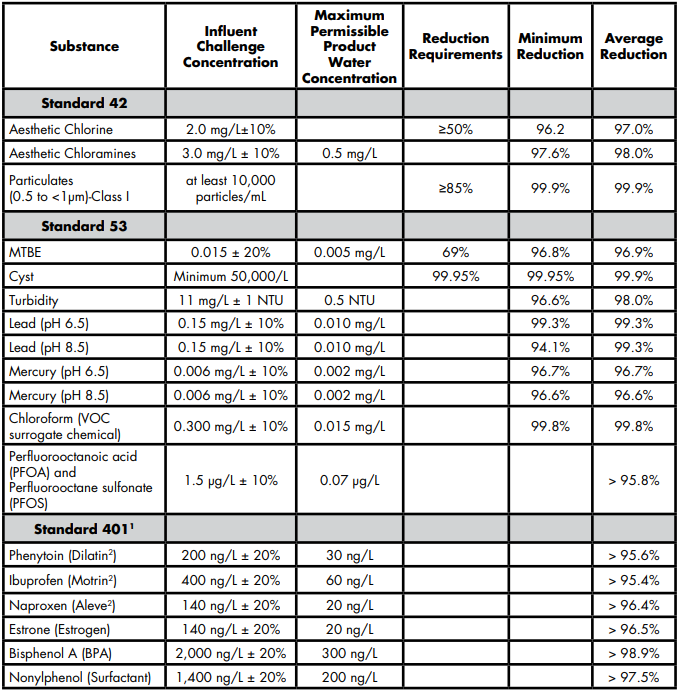

RC-EZ-4 Cartridges

Dit systeem is getest volgens NSF/ANSI 42, 53 en 401 voor de vermindering van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in het water dat het systeem binnenkomt, werd verminderd tot een concentratie die kleiner is dan of gelijk is aan de toegestane limiet voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42, 53 en 401.

Debiet = 0,5 gpm (1,89 Lpm)
Capaciteit = 500 gallons (1.893 L) of 6 maanden
De tests werden uitgevoerd onder standaard laboratoriumomstandigheden, de werkelijke prestaties kunnen variëren.
¹NSF/ANSI Standard 401 worden beschouwd als incidentele verontreinigingen en opkomende verbindingen.
²Dilantin is een geregistreerd handelsmerk van Pfizer Inc. Motrin is een geregistreerd handelsmerk van Johnson & Johnson Consumer Inc. Aleve is een geregistreerd handelsmerk van Bayer.

Testomstandigheden:

Bedrijfseisen:

Niet gebruiken met water dat microbiologisch onveilig is of van onbekende kwaliteit is zonder adequate desinfectie voor of na het systeem.

OPMERKING: Verminderde stoffen zijn niet noodzakelijkerwijs in uw water aanwezig. Het filter moet worden onderhouden volgens de instructies van de fabrikant, inclusief het vervangen van filtercartridges.

OPMERKING: Om de productcertificering te behouden en een uniforme prestatie te garanderen, wordt het product op consistente basis opnieuw getest.

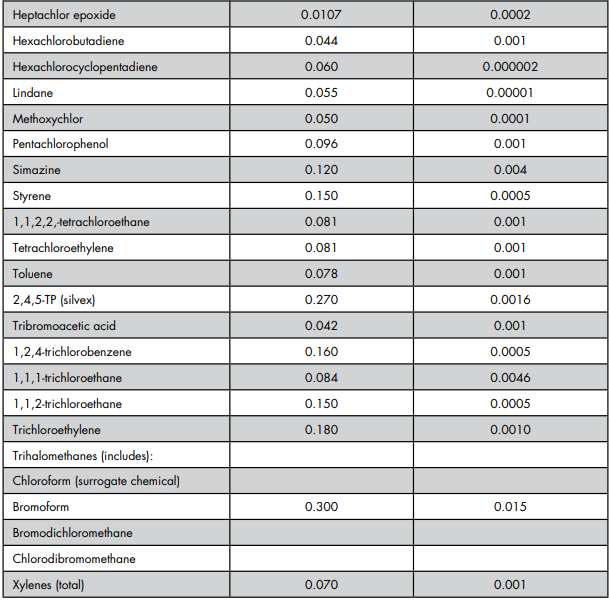

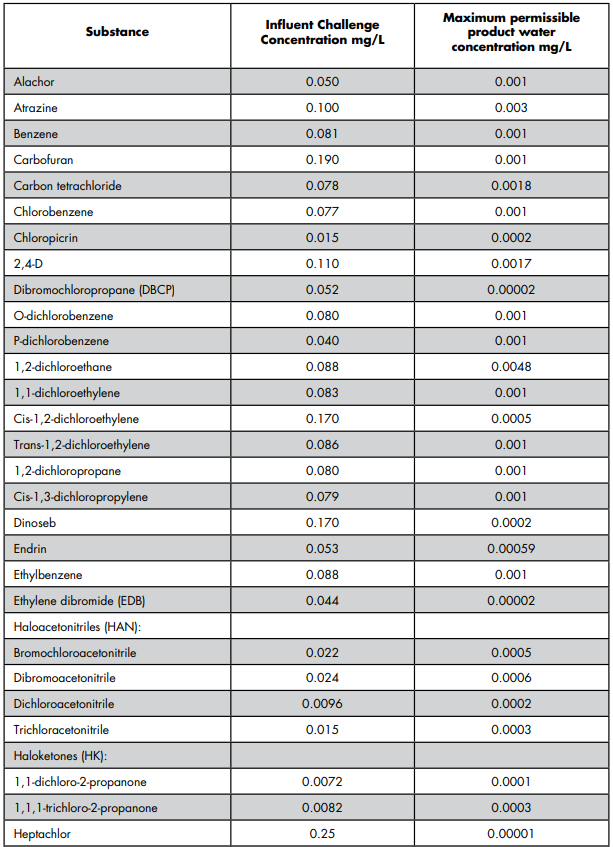

Organische chemicaliën inbegrepen door surrogaattesten: geldt alleen voor US-EZ-4
