Culligan WH-HD200-C Handleiding

ONDERDELEN

INBEGREPEN:

• Filterbehuizing
• WR-HD Behuizingssleutel
• BR-C Montagebeugel

NIET INBEGREPEN:

• Installatiekoppelingen
• Teflon ® Tape

OPMERKING: Voor installatie op gegalvaniseerde buizen moeten gegalvaniseerde koppelingen worden gebruikt.

BENODIGD GEREEDSCHAP

• Pijpsnijder of metaalzaag
• 2 verstelbare moersleutels
• Vijlen
• Potlood

SPECIFICATIES

Drukbereik: 30–100 psi (210 - 690 kPa)
Temperatuurbereik: 40 –100°F (4.4 – 38°C)

OPTIONELE MATERIALEN

APART VERKRIJGBAAR:

• OR-250 Vervangende O-ring

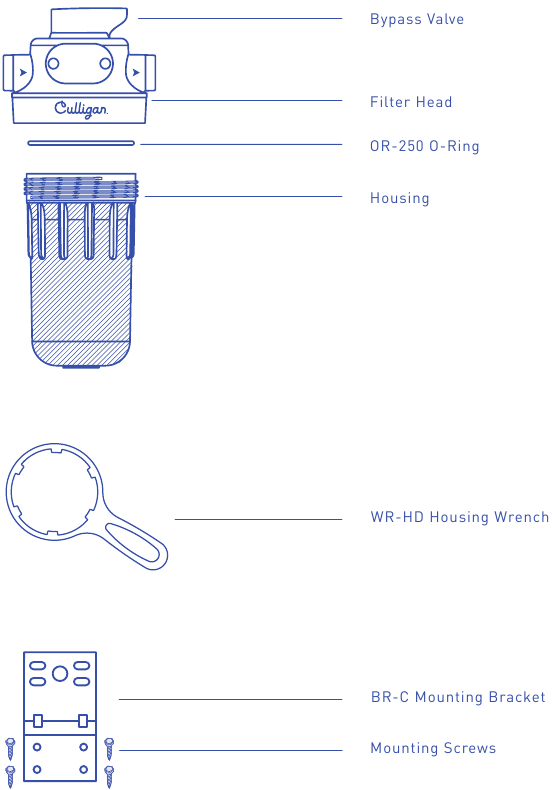

INBEGREPEN ONDERDELEN

INSTALLATIE

• Installeer het filter na de watermeter of het drukvat.
• Alleen Teflon^® tape wordt aanbevolen voor het aansluiten van fittingen.
• De instructies zijn voor het installeren van 1˝ compressiefittingen (voor andere maten en niet-koperen buizen zijn aparte fittingen vereist).

1. Schakel de watertoevoer (A) uit en open de dichtstbijzijnde kraan om de leidingen leeg te laten lopen voor de installatie. Breng ongeveer 6˝ Teflon^® tape (B) met de klok mee aan op de schroefdraden van elke adapter.


   Kies een locatie met 1-1/2˝– 2˝ ruimte onder de behuizing om filters te kunnen vervangen.
2. Als u de optionele BR-C montagebeugel gebruikt, controleer dan eerst of de pijlen op het systeem naar u toe wijzen in de richting van de waterstroom. Lijn de gaten van de beugel uit met de gaten aan de achterkant van de filterkop. Steek vier bevestigingsschroeven door de beugel en in de filterkop totdat deze vastzit. Ga anders verder met stap 3.

3. Monteer alle fittingen. Start adapters (niet inbegrepen) met de hand in de filterkop. Gebruik een moersleutel om ze stevig vast te draaien.
   DRAAI NIET TE VAST.

4. Meet de totale lengte van het geconfigureerde systeem met de adapters erop. Verminder deze meting voldoende om de pijp volledig in de adapters te kunnen steken en bepaal hoeveel pijp moet worden verwijderd (X). Markeer het gedeelte van de pijp dat moet worden verwijderd

5. Gebruik een pijpsnijder of metaalzaag om het gemarkeerde gedeelte van de pijp af te snijden en te verwijderen. Vijl of schuur scherpe randen op de overgebleven pijp.

6. Schuif de messing compressiemoer en ferrule op elk uiteinde van de 1˝ pijp.

7. Lijn de filtermontage uit met de uiteinden van de pijp en zorg ervoor dat uw waterstroom in dezelfde richting loopt als de pijlen op uw filterkop. Het is noodzakelijk om de uiteinden van de pijp uit elkaar te spreiden om de filtermontage te installeren. Houd met twee verstelbare moersleutels de inkomende fitting stevig vast met de ene moersleutel en draai de moer vast met de tweede moersleutel. Herhaal dit proces voor de uitgaande fitting.

8.
   Als waterleidingen worden gebruikt om elektrische systemen, apparaten of telefoons te aarden, zorg er dan voor dat u een overbruggingsdraad installeert.

9. Als u een optionele montagebeugel gebruikt, bevestigt u deze aan de muur met vier bevestigingsschroeven (niet meegeleverd).

10. Zorg ervoor dat de filterbehuizing goed is vastgedraaid met de meegeleverde behuizingssleutel.
    Draai de bypass-klep met de sleutel naar de "Filter"-modus en draai vervolgens de hoofdwatertoevoer langzaam open.
    Druk langzaam op de rode drukontlastknop bovenop het filter om opgesloten lucht te verwijderen. Controleer op lekken. Open de dichtstbijzijnde kraan en spoel de filterpatroon 10 minuten door.


VERVANGING VAN DE FILTERPATROON

1. Schakel het water uit door de bypass-klep naar "Off" (Uit) of "Bypass" (Omleiding) te draaien.
   OPMERKING: Als u de bypass op "Off" (Uit) zet, wordt de watertoevoer in het hele huis afgesloten.
   Druk op de rode drukontlastknop om de druk te ontlasten. Schroef de onderkant van de behuizing los. Verwijder de O-ring uit de groef in de behuizing, veeg deze schoon en leg hem opzij. Gooi de gebruikte patroon weg.
   Spoel de behuizing uit en vul deze voor 1/3 met water. Voeg 2 eetlepels bleekmiddel toe en schrob met een niet-schurende borstel of spons. Spoel grondig.

2. Smeer de O-ring in met een laagje schone, voedselveilige siliconenvet. Plaats de O-ring terug in de groef en strijk hem met uw vinger glad op zijn plaats.
   OPMERKING: Deze stap is belangrijk om een goede afdichting van de behuizing te garanderen. Zorg ervoor dat de O-ring waterpas in de groef zit.
   Plaats de nieuwe patroon in de behuizing. Zorg ervoor dat deze over de stijgbuis aan de onderkant van de behuizing schuift.

3. Schroef de onderkant van de behuizing op de dop totdat deze vastzit. DRAAI NIET TE VAST. Zorg ervoor dat de stijgbuis in de filterkop in de patroon schuift.

   Draai de bypass-klep langzaam naar "Filter" om het systeem met water te laten vullen. Druk langzaam op de rode drukontlastknop om opgesloten lucht te verwijderen. Controleer op lekken.
   OPMERKING: Spoel de filterpatroon 10 minuten door voor gebruik.

PROBLEEMOPLOSSING

LEKKEN TUSSEN FILTERKOP EN BEHUIZING

1. Schakel de watertoevoer uit en druk op de rode drukontlastknop. Verwijder de onderkant van de behuizing.
2. Reinig de O-ring en de O-ringgroef (direct onder de schroefdraad van de behuizing). Smeer de O-ring in met schone siliconenvet en plaats hem stevig terug in de groef. Schroef de behuizing in de filterkop en draai hem met de hand vast. DRAAI NIET TE VAST.

LEKKEN VANAF DE INLAAT-/UITLAATVERBINDINGEN

1. Schakel de watertoevoer uit. Draai voor messing fittingen de moer stevig vast met een moersleutel (ongeveer 1/2 slag).
2. Schakel de watertoevoer in. Als de lekken aanhouden of als er andere lekken in het systeem zijn, schakel dan de watertoevoer uit.
   Bel de technische ondersteuning op 1-800-721-7360.

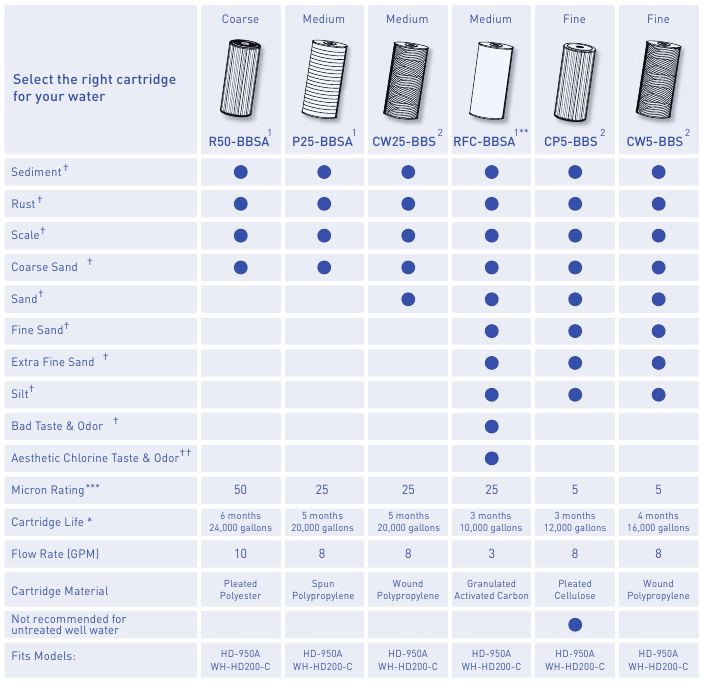

SELECTIEGIDS VOOR FILTERPATRONEN

Opmerking: "Whole House"-sedimentpatronen zijn bedoeld voor filtratie bij het punt van binnenkomst, waar het water de woning binnenkomt.
* De levensduur van de filterpatroon is afhankelijk van het gebruik en de wateromstandigheden.
** Aanbevolen voor gebruik met een sedimentvoorfilter.
*** Hoe kleiner de micronwaarde, hoe kleiner de deeltjesgrootte die de patroon filtert. Ter vergelijking: een mensenhaar heeft een diameter van ongeveer 70 micron. Deeltjes kleiner dan 40 micron zijn niet zichtbaar voor het menselijk oog.

1. R50-BBSA, P25-BBSA, RFC-BBSA zijn niet gecertificeerd door WQA.
2. CW5-BBSA, CP5-BBSA EN CW25-BBSA zijn niet gecertificeerd door IAPMO R&T.

† Niet getest op prestaties of gecertificeerd door WQA of IAPMO R&T.
†† Gecertificeerd door IAPMO R&T voor esthetische chloorsmaak en -geur. Niet gecertificeerd door WQA.

PRODUCTREGISTRATIE

Ga binnen 30 dagen na aankoop online en registreer uw product op register.culligan.com.

CONTACTINFORMATIE

1-800-721-7360
MAANDAG–VRIJDAG:00AM–5:00PM (CST)

VOORZORGSMAATREGELEN

Niet gebruiken met water dat microbiologisch onveilig is of waarvan de bron/kwaliteit onbekend is zonder adequate desinfectie voor of na het systeem.

De filterbehuizing moet worden beschermd tegen vriestemperaturen, vorst, sneeuw, natte sneeuw en ijs. Blootstelling aan deze elementen kan leiden tot scheuren en productfouten.

De rubberen O-ring zorgt voor de waterdichte afdichting tussen de filterkop en de behuizing. Het is belangrijk dat de O-ring goed in de O-ringgroef zit, anders treedt er een waterlek op.

Dit product heeft een beperkte levensduur. We raden aan om een ​​record bij te houden van de installatiedatum en ander uitgevoerd onderhoud. Bovendien moet de volledige filterbehuizing regelmatig worden geïnspecteerd op tekenen van spanningsmerken, scheuren, afbrokkelen, kromtrekken en verkleuring. Als dit filtratiesysteem een ​​van deze tekenen van slijtage vertoont, moet de hele eenheid onmiddellijk worden vervangen.

Transparante behuizingen kunnen na verloop van tijd barsten of kromtrekken, waardoor defecten en lekkage kunnen ontstaan ​​als ze worden blootgesteld aan organische oplosmiddelen, zoals die in aerosolsprays voor schoonmaakmiddelen en insecticiden.

• Alleen voor koud water. Niet gebruiken op een warmwaterleiding of in gebieden waar de temperatuur rond de unit hoger is dan 100°F.
• Uit de buurt van direct zonlicht houden. UV-stralen kunnen de integriteit van de filterbehuizing aantasten en bevorderen ook de biologische groei in de unit.
• Zorg ervoor dat de installatie voldoet aan alle staats- en lokale wetten en voorschriften.
• De verontreinigingen of andere stoffen die door de geselecteerde patroon worden verwijderd of verminderd, bevinden zich niet noodzakelijkerwijs in uw water. Vraag uw plaatselijke waterbedrijf om een ​​kopie van hun wateranalyse of laat uw water testen door een gerenommeerd watertestlaboratorium.
• Na langere perioden van niet-gebruik (zoals tijdens een vakantie) wordt aanbevolen om het systeem grondig door te spoelen. Laat het water 5–6 minuten lopen voordat u het gebruikt.
• Alle filterpatronen die worden aanbevolen voor gebruik met dit systeem hebben een beperkte levensduur. Veranderingen in smaak, geur, kleur en/of doorstroming van het gefilterde water geven aan dat de patroon moet worden vervangen.
• Sommige onschadelijke bacteriën kunnen cellulosemedia-patronen aantasten. Als uw patroon lijkt te desintegreren of een muffe of beschimmelde geur ontwikkelt, schakel dan over op een synthetische media-patroon of raadpleeg de fabrikant.
