Raspberry Pi Active Cooler SC1148 handleiding

Overzicht

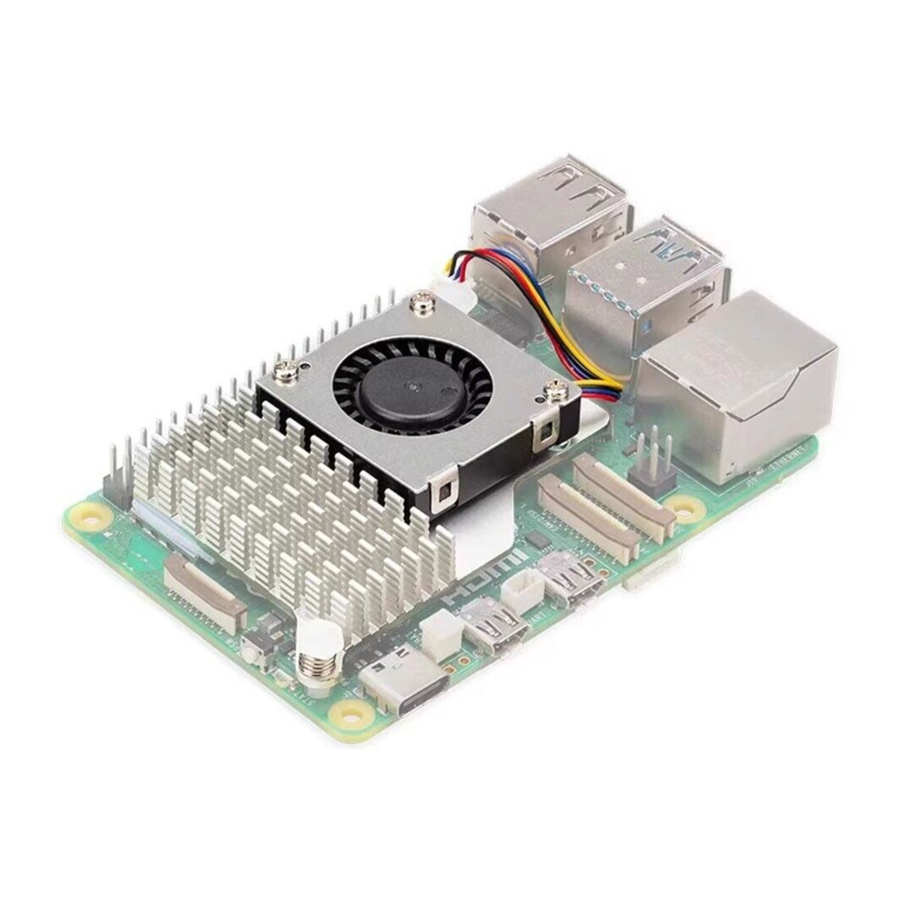

De Raspberry Pi Active Cooler voor Raspberry Pi 5 is een speciale, permanente clip-on koeloplossing voor Raspberry Pi 5. Hij combineert een aluminium koellichaam met een temperatuurgecontroleerde blower ventilator om je Raspberry Pi 5 op een comfortabele bedrijfstemperatuur te houden, zelfs bij zware belasting.

• Anodized aluminium koellichaam uit één stuk
• Op het koellichaam gemonteerde, temperatuurgecontroleerde blower ventilator bevestigd met drie schroeven
• Veerbelaste drukpennen voor montage op Raspberry Pi 5
• Vooraf aangebrachte thermische pads voor warmteoverdracht

Specificaties

Montage-instructies

1. Pak de voorgemonteerde Active Cooler uit de doos.
2. Verwijder het rugpapier van de thermische pads aan de onderkant van het product.
3. Zorg ervoor dat je Raspberry Pi 5 is uitgeschakeld. Positioneer de Active Cooler voorzichtig op de juiste plaats op de Raspberry Pi 5, en zorg ervoor dat je geen van de connectoren raakt. Raadpleeg het diagram op de voorkant van de doos dat de juiste positie en oriëntatie van het product laat zien.
4. Lijn de twee witte drukpennen uit met de twee speciale koellichaam gaten.
5. Wanneer correct gepositioneerd, druk gelijkmatig op de bovenkant van de twee drukpennen tegelijkertijd totdat ze klikken, wat aangeeft dat ze op het bord zijn geklikt.
6. Zodra de Active Cooler is gemonteerd, sluit je de ventilatorkabel aan op de connector gemarkeerd met 'FAN' op de Raspberry Pi 5. Zorg ervoor dat de connector van de kabel op de juiste manier zit bij het inbrengen. Als je weerstand voelt, stop dan onmiddellijk, verwijder de ventilatorkabelconnector en zorg ervoor dat zowel de connector als de connector op de Raspberry Pi 5 onbeschadigd zijn voordat je verdergaat. Zorg ervoor dat de connector op de kabel volledig op de connector op de Raspberry Pi 5 is gedrukt.
7. We raden aan om de Active Cooler niet te verwijderen zodra deze op de Raspberry Pi 5 is gemonteerd. Het verwijderen van de Active Cooler zal ervoor zorgen dat de drukpennen en thermische pads degraderen en zal waarschijnlijk leiden tot productschade.
8. Zorg ervoor dat de drukpennen onbeschadigd zijn en veilig op de Raspberry Pi-kaart kunnen worden geklikt voor gebruik. Stop het gebruik van de Active Cooler en vervang de drukpennen als ze beschadigd of vervormd zijn, of als ze niet veilig vastklikken.

Fysieke specificatie

Opmerking:
Alle afmetingen in mm
Alle afmetingen zijn bij benadering en alleen voor referentiedoeleinden. De getoonde afmetingen mogen niet worden gebruikt voor het produceren van productiegegevens
De afmetingen zijn onderhevig aan onderdeel- en fabricagetoleranties
Afmetingen kunnen onderhevig zijn aan wijzigingen

• Dit product mag alleen worden gebruikt met Raspberry Pi 5.
• Dit product mag alleen worden gebruikt in een goed geventileerde omgeving, en indien gebruikt met een behuizing, mag de behuizing niet worden afgedekt.
• Zorg ervoor dat het metalen koellichaam geen elektronische componenten op de Raspberry Pi 5 of accessoires raakt, om het risico van ongewenst elektrisch contact en kortsluiting te vermijden.
• Zorg ervoor dat de thermische pads aanwezig en onbeschadigd zijn voor gebruik. Als de pads ontbreken of beschadigd zijn, moet je ze vervangen voordat je de Active Cooler gebruikt.
• Zorg ervoor dat de drukpennen onbeschadigd zijn en veilig op de Raspberry Pi-kaart kunnen worden geklikt voor gebruik. Stop het gebruik van de Active Cooler en vervang de drukpennen als ze beschadigd of vervormd zijn, of als ze niet veilig vastklikken.
• Wees voorzichtig bij het gebruik van de Active Cooler, aangezien de metalen delen van het product heet kunnen worden tijdens het gebruik.
• Vermijd het verwijderen van de Active Cooler zodra deze op de Raspberry Pi 5 is gemonteerd, aangezien dit product niet is ontworpen voor herhaaldelijk verwijderen en vervangen.

VEILIGHEIDSINSTRUCTIES

Om storingen of schade aan dit product te voorkomen, gelieve het volgende in acht te nemen:

• Stel het niet bloot aan water of vocht, of plaats het niet op een geleidend oppervlak tijdens het gebruik.
• Stel het niet bloot aan hitte van een externe bron; de Raspberry Pi Active Cooler voor Raspberry Pi 5 is ontworpen voor betrouwbare werking bij normale omgevingstemperaturen.
• Wees voorzichtig tijdens het hanteren om mechanische of elektrische schade aan de ventilator en connectoren te voorkomen.
• Vermijd het aanraken of hanteren van de ventilator terwijl deze is ingeschakeld.

Referenties

• Documenten - Product Information Portal - Raspberry Pi

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Raspberry Pi Active Cooler SC1148 handleiding
