Raspberry Pi Cooler-handleiding
Overzicht

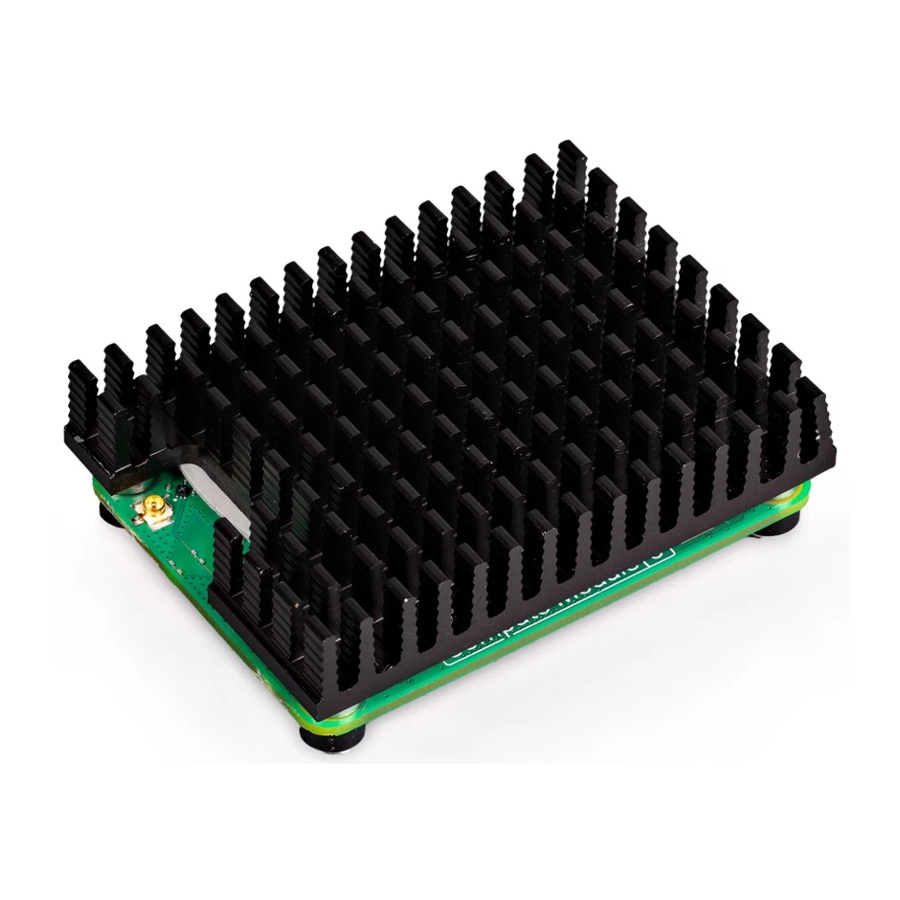

De Raspberry Pi Cooler voor Raspberry Pi Compute Module 5 is een passieve koelplaat die Compute Module 5 helpt warmte af te voeren, de CPU-prestaties verbetert en beschermt tegen mechanische schade.
Thermisch geleidende siliconen aan de onderkant van de Cooler koppelen deze effectief aan het oppervlak van de Compute Module 5 CPU, draadloze module en power management chip voor optimale warmteafvoer.
Specificatie
| Vormfactor: | 56 56 mm × 41 mm × 12.7 mm |
| Productmateriaal: | Aluminium profiel, thermisch geleidende siliconen |
| Productie levensduur: | De Raspberry Pi Cooler voor Raspberry Pi Compute Module 5 blijft in productie tot ten minste januari 2036 |
| Naleving: | Voor een volledige lijst van lokale en regionale productgoedkeuringen, ga naar pip.raspberrypi.com |
| Adviesprijs: | $5 |
Montage-instructies
OPMERKING
Verwijder voor de installatie het beschermende witte papier van de thermische siliconen.
- Installeer Compute Module 5 op de Compute Module 5 IO Board (of andere carrier board), indien gebruikt.
- Plaats vier M2.5 × H1.5 of M2.5 × H3 nylon ringen (meegeleverd) tussen Compute Module 5 en de IO Board, rond de vier montagegaten.

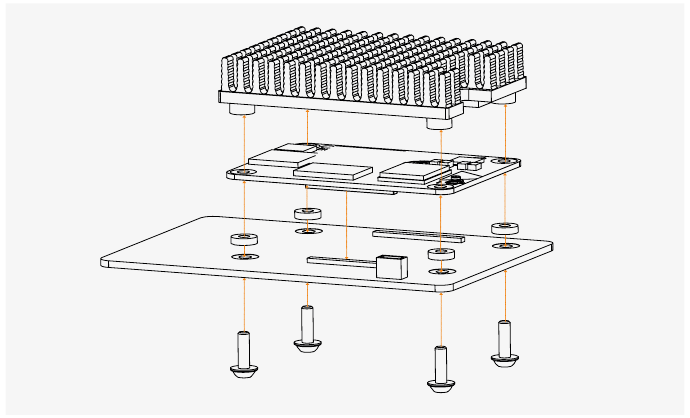

- Zoals weergegeven in het onderstaande diagram, plaatst u de Cooler op Compute Module 5, lijnt u de montagegaten uit, steekt u vier M2.5 × 8 schroeven (meegeleverd) van onder de IO Board omhoog en draait u ze vast.

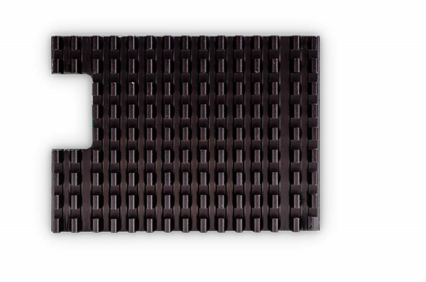

Fysieke specificatie
Opmerking:
Alle afmetingen in mm
Alle afmetingen zijn bij benadering en uitsluitend ter referentie. De afmetingen
getoond mogen niet worden gebruikt voor het produceren van
productiegegevens
De afmetingen zijn onderhevig aan onderdeel en
productietoleranties
Afmetingen kunnen onderhevig zijn aan verandering
- Dit product mag alleen worden gebruikt met Raspberry Pi Compute Module 5.
- Dit product moet worden gebruikt in een goed geventileerde omgeving en als het in een behuizing wordt gebruikt, mag de behuizing niet worden afgedekt.
- Zorg ervoor dat de metalen koeler geen elektronische componenten op Compute Module 5 of accessoires raakt, om het risico van ongewenst elektrisch contact en kortsluiting te voorkomen.
- Zorg ervoor dat de thermische pads aanwezig en onbeschadigd zijn voor gebruik. Als de pads ontbreken of beschadigd zijn, moet u ze vervangen voordat u de Cooler gebruikt.
- Zorg ervoor dat de schroeven onbeschadigd zijn en veilig in de Cooler kunnen worden geschroefd voor gebruik. Stop het gebruik van de Cooler en vervang de schroeven als ze beschadigd of vervormd zijn, of als ze niet veilig vastschroeven.
- Wees voorzichtig bij het gebruik van de Cooler, aangezien de metalen onderdelen van het product tijdens gebruik heet kunnen worden.
VEILIGHEIDSINSTRUCTIES
Om storingen of schade aan dit product te voorkomen, dient u het volgende in acht te nemen:
- Niet blootstellen aan water of vocht en niet op een geleidende ondergrond plaatsen tijdens gebruik.
- Niet blootstellen aan hitte van welke bron dan ook; de Raspberry Pi Cooler voor Raspberry Pi Compute Module 5 is ontworpen voor betrouwbare werking bij normale omgevingstemperaturen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Raspberry Pi Cooler-handleiding
