ENGWE Y600 Handleiding

Productbeschrijving en montage-instructies

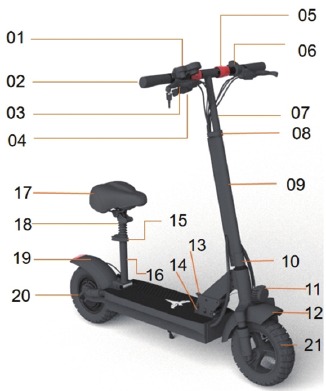

Onderdeleninformatie

1. Meter
2. Ilandlebar cover
3. Remhendel
4. Stroomslot
5. Vouwschakelaar
6. 3-in-l schakelaar
7. Stuur
8. Stuurklem
9. Vouwstang
10. Stangklem
11. Koplamp
12. Voorspatbord
13. Vouwknop
14. Vouwpennen
15. Zadelpenklem
16. Vouwzadelpen
17. Zadelkussen
18. Zadelbuis
19. Achterspatbord
20. Geïntegreerd achterwiel met motor
21. Voorwiel

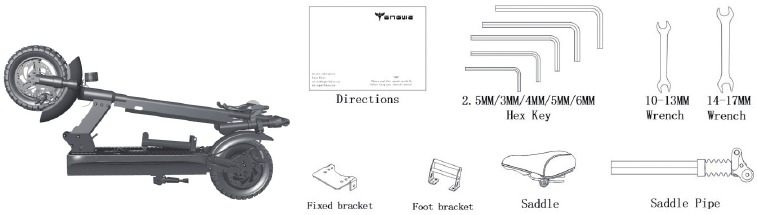

Paklijst

Controleer zorgvuldig of de inhoud van de doos compleet en in goede staat is. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw verkooppunt of stuur een e-mail naar de fabrikant. Bewaar de doos en het verpakkingsmateriaal ten minste 15 dagen voor het geval u de scooter later moet verzenden.

Volledige montage-instructies voor het voertuig

1. Haal de hele auto eruit en druk de vouwknop met uw voet omlaag, open vervolgens de vouwstang en zet deze vast, reset de vouwtrekpen om de auto volledig te openen;

2. Open het inklapbare stuur en vergrendel de inklapbare stuurknop om het op zijn plaats te vergrendelen;

3. Stel de remgreep in de juiste positie in en gebruik een 5 mm-sleutel om de schroeven vast te zetten om hem vast te zetten.

4. Stel de meter in de juiste positie in en gebruik een 3 mm-sleutel om de schroeven vast te zetten om hem vast te zetten

5. Stel het stroomslot in een geschikte positie in en gebruik een 2,5 mm-sleutel om de schroeven stevig vast te zetten

6. Stel de 3-in-l schakelaar in een geschikte positie in en gebruik een 2,5 mm-sleutel om de schroeven vast te zetten om hem vast te zetten.

7. Nadat u het stuur op de juiste hoogte hebt ingesteld, draait u de stuurklem vast en maakt u vervolgens het handvat vast om de stuurafstelling te voltooien.

8. Open de opvouwbare zadelbuis, vergrendel de hendel en druk op de hendel om deze vast te zetten, voltooi het openen van de opvouwbare zadelbuis.

9. Haal het zadel en de zadelbuis eruit, stel ze in de juiste positie in en gebruik een 14 mm steeksleutel om beide zijden van de klemmoern vast te zetten, voltooi de montage van het zadel en de zadelbuis.

10. Plaats het gemonteerde zadelkussen in de opvouwbare zadelbuis om het in de juiste positie te brengen, en vergrendel de zadelpenklem, en maak vervolgens de hendel vast, voltooi de installatie van het zadelkussen.

11. Open eerst de voedingsslotspanning en druk vervolgens op de instrumentschakelaar om de voedingsmeter normaal te openen, voltooi de installatie van de hele auto.

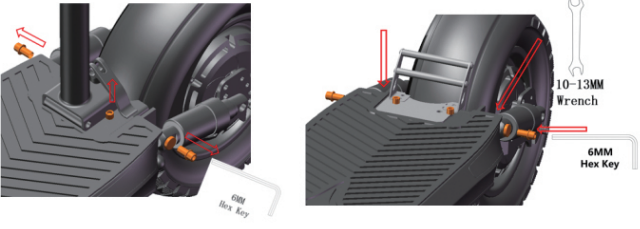

12. Gebruik een 6 mm en 13 mm steeksleutel om de bevestigingsschroeven van de zadelbuis en de schroeven aan beide zijden van de schokdemper los te draaien, verwijder de zadelbuis en de beugel, bevestig de achterste voetsteun en de beugel dienovereenkomstig aan de gaten van de frameplaat en draai vervolgens de schroeven vast die zojuist zijn verwijderd dienovereenkomstig om de installatie van de achterste voet te voltooien.


Laadstap

1. Open de rubberen stekker van de oplaadpoort en steek de laadstekker erin, het indicatielampje van de oplader is rood, wat aangeeft dat het opladen normaal is, het indicatielampje is groen, wat aangeeft dat de stroom volledig is opgeladen.

2. Koppel de oplader los en maak de rubberen stekker vast wanneer het opladen is voltooid.


Gebruik de originele oplader om op te laden, anders bestaat het risico op batterijschade of brand. Sluit de oplader niet aan als de oplaadpoort of oplaadkabel nat is.
Als de batterij kapot of water is, laad de batterij dan niet op en blijf de batterij niet gebruiken. Zet de aan/uit-schakelaar aan. wanneer alle 5 stroombalken op het dashboard altijd branden, is het opladen van de scooter voltooid.

Opvouwen en hanteren

1. Schakel de scooter uit, maak de draaiing van het stuur los en trek deze naar de twee buitenste zijden, vouw hem vervolgens naar beneden, het opvouwen van het stuur is voltooid.

2. Zadelkussenhandvat omhoog om het zadelkussen om te klappen, maak de vouwklemcode 90 graden draaiing los en laat vervolgens het vouwzadelbuishandvat los, het wordt naar beneden gevouwen om het vouwen van de zadelbuis te voltooien.

3. Trek aan de vouwpen en draai deze naar andere posities, druk vervolgens op de vouwknop en vouw de vouwstang naar beneden op zijn plaats om het vouwen van de hele auto te voltooien.

4. Zodra de scooter is opgevouwen, houdt u de stangen vast om hem te hanteren.


Onderhoud

Schoonmaken

Gebruik een zachte, vochtige doek om het hoofdgedeelte af te vegen. Om hardnekkig vuil te verwijderen, schrobt u met een tandenborstel en tandpasta en reinigt u vervolgens met een zachte, vochtige doek.

Gebruik geen alcohol, benzine, kerosine of andere corrosieve, vluchtige oplosmiddelen om uw scooter schoon te maken.

Deze stoffen kunnen de buitenkant en de binnenstructuur van de scooter beschadigen. Het is verboden om water op de scooter te spuiten met een hogedrukspuit of slang. Zorg er voor het reinigen voor dat de scooter is uitgeschakeld, de oplaadkabel is losgekoppeld en de rubberen afdekking van de oplaadpoort is gesloten. Anders kunnen de elektronische componenten of de batterij beschadigd raken.

Opslag

Wanneer de scooter niet in gebruik is, plaatst u deze op een heldere, droge plaats. Parkeer de scooter niet buiten, blootstelling aan zonlicht of extreme temperatuuromstandigheden (te warm en te koud) versnellen de aantasting van de plastic onderdelen en kunnen leiden tot een kortere levensduur van de batterij.

Batterij verwijderen en onderhouden

Gebruik geen batterijen van derden zonder toestemming, omdat dit een veiligheidsrisico vormt. Bewaar of laad de batterij niet op bij temperaturen buiten de gespecificeerde limieten (zie specificaties).

Specificatietabel

Instrumentatie en bediening

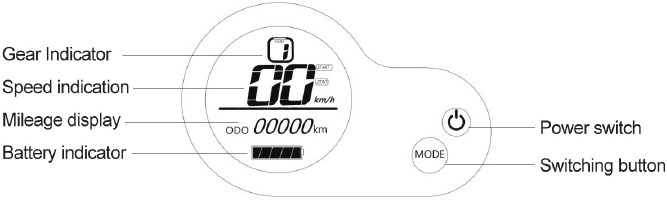

Interfacebeschrijving

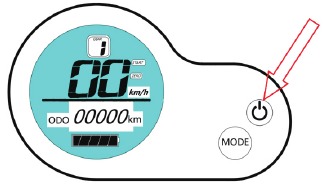

Bedieningsinstructies

1. Open het stroomslot en houd de aan/uit-knop 2 seconden ingedrukt. Het instrumentlampje gaat branden om in te schakelen. Houd de aan/uit-knop 2 seconden ingedrukt om het instrument in de ingeschakelde stand uit te schakelen.

2. Door één keer kort op de knop te drukken, kunt u schakelen tussen 1-2-3 snelheden voor verschillende snelheden.

   Start in de 1e versnelling, niet in de 2e of 3e!

3. Druk op de rode koplampknop en de voor- en achterkoplampen gaan branden, druk er nogmaals op en de knop springt omhoog en de voor- en achterlichten gaan uit.

4. De zwarte centrale sleutel opent naar links en het linker richtingaanwijzer gaat branden, opent naar rechts en het rechter richtingaanwijzer gaat branden, de sleutel staat in het midden en de linker en rechter richtingaanwijzers gaan uit.

5. Druk op de groene claxonknop, de claxon klinkt, laat de knop los, de claxon klinkt niet.

6. Instrumentvermogensdisplay, 5 cellen voor de volledig opgeladen toestand, wanneer het vermogen 1 cel is, moet het voertuig op tijd worden opgeladen


Instructies voor snelheidsbegrenzing en -opheffing

1. Begin met het vastklemmen van de dodingshendel, open het elektrische deurslot, open de meter en knijp vervolgens 3 keer in het gaspedaal om de snelheidslimiet te voltooien.
2. Dezelfde handeling als de snelheidslimiet: knijp eerst de dodingshendel vast, open het elektrische deurslot, open de meter en knijp vervolgens 3 keer in het gaspedaal om het opheffen van de snelheidslimiet te voltooien.

Veiligheidsinstructies

1. Elektrische fietsen zijn niet toegestaan op openbare wegen, houd je aan de lokale wetten en regels bij het besturen van de Y 10
2. Scooters zijn een vrijetijdsproduct. Je moet oefenen voordat je de rijvaardigheden onder de knie hebt. Engwe is niet verantwoordelijk voor letsel of schade veroorzaakt door de onervarenheid van de bestuurder of het niet opvolgen van de instructies in dit document.
3. Voordat je je scooter aan iemand uitleent, zorg ervoor dat ze deze handleiding hebben gelezen, de instructievideo hebben bekeken en een beginnershandleiding hebben ontvangen. Het is jouw verantwoordelijkheid om de veiligheid van je nieuwe passagier te waarborgen. Help hem/haar bij het leren gebruiken van het product totdat hij/zij de basisbediening van de scooter onder de knie heeft. Zorg ervoor dat elke nieuwe bestuurder een helm en andere beschermende uitrusting draagt
4. Het opvolgen van de tips en waarschuwingen in deze handleiding zal de risico's verminderen, maar niet alle risico's wegnemen. Onthoud dat je bij het gebruik van een scooter het risico loopt op letsel of overlijden door verlies van controle, botsingen en valpartijen. Scooters zijn alleen geschikt voor gebruik op harde oppervlakken hierboven. Het wordt aanbevolen om ze te gebruiken in relatief afgesloten wegomgevingen (bijv. kleine gebieden, parken, speciale velden, enz.) en geen gebieden met obstakels en contactpunten over te steken. Wees alert en vertraag bij het betreden van onbekende omgevingen.
5. Om het risico op letsel te verminderen, moet je alle 'Voorzichtig'- en "Waarschuwing"-meldingen in deze handleiding lezen en opvolgen. Overschrijd de snelheidslimiet niet en rijd niet op snelwegen.
6. Kies voor je eerste rit geen gebieden waar kinderen, voetgangers, huisdieren, voertuigen, fietsen, enz. een obstakel en een potentieel gevaar kunnen vormen.
7. Respecteer de rechten van voetgangers tijdens het rijden. Vermijd het bang maken van voetgangers, vooral ouderen, kinderen, gehandicapten en zwangere vrouwen. Waarschuw voetgangers wanneer je ze van achteren nadert en vertraag bij het inhalen. Houd je aan de lokale verkeerswetten.
8. Bij het rijden in landen en regio's waar geen wetten of regels zijn met betrekking tot elektrische scooters, moeten de veiligheidseisen voor bestuurders in deze handleiding strikt worden nageleefd. Engwe is niet aansprakelijk voor materiële schade, persoonlijk letsel, ongevallen of juridische geschillen die voortvloeien uit de schending van de veiligheidstips in deze handleiding door de gebruiker.
9. Controleer en zorg ervoor dat er geen losse bevestigingsmiddelen of beschadigde onderdelen zijn voordat je op de scooter rijdt. Als de scooter een ongebruikelijk geluid maakt of een alarm geeft, stop dan onmiddellijk met het gebruik ervan en raadpleeg je verkooppunt of stuur een e-mail naar de fabrikant.
10. Let tijdens het rijden op het wegdek, vermijd obstakels en zorg voor een vlakke ondergrond (inclusief maar niet beperkt tot natte grond, los zand, rotsachtige grond, ijs).
11. Dit product is geschikt voor personen van 14-60 jaar en weegt tot 120 kg.
12. Probeer je elektrische voertuig niet op te laden wanneer de oplaadpoort, oplader of het stopcontact nat is.
13. Zorg ervoor dat de scooter wordt opgeladen met de originele Engwe-oplader.
14. Gebruik alleen door Engwe goedgekeurde onderdelen en accessoires. En wijzig je scooter niet.
15. Kinderen mogen geen scooters gebruiken of spelen met scooteronderdelen. Tijdens het rijden kan de trilling van de scooter ervoor zorgen dat het lichaam van de bestuurder trilt.
16. Het wordt aanbevolen om te parkeren op een vlakke, stevige ondergrond. Als je op een helling parkeert, moet de standaard naar beneden gericht zijn om te voorkomen dat de scooter omvalt. Laat de scooter niet naar beneden rijden om te voorkomen dat de standaardondersteuning onder invloed van de zwaartekracht sluit en het voertuig omvalt. Controleer na het neerlaten van de standaard of het voertuig stabiel staat om te voorkomen dat het omvalt (uitglijden, wind, schudden). Parkeer niet in drukke gebieden. Het wordt aanbevolen om tegen een muur te parkeren. Probeer de scooter op een vlakke weg te parkeren.
17. Voor een betere rijervaring wordt regelmatig onderhoud van het product aanbevolen.
18. Lees de gebruikershandleiding voor het opladen.
19. Raak de remonderdelen van de scooter niet aan, omdat dit letsel kan veroorzaken.

Neem de volgende veiligheidstips in acht

1. Mensen die niet geschikt zijn voor deze mobiliteitsscooter zijn onder meer: mensen onder invloed van alcohol of drugs, mensen die niet in staat zijn om zware inspanningen te verrichten als gevolg van ziekte, mensen die niet in staat zijn hun evenwicht te bewaren, mensen van wie het gewicht de voorgeschreven limiet overschrijdt (zie "Specificaties" in de gebruiksaanwijzing) en zwangere vrouwen.
2. Minderjarigen moeten onder toezicht staan van volwassenen op scooters.
3. Houd je aan de lokale wet- en regelgeving tijdens het rijden. Rijd niet met je scooter in gebieden waar dit verboden is door de lokale wetgeving.
4. Om veilig te kunnen rijden, moet je ervoor zorgen dat je het gebied voor je kunt zien en dat je door anderen gezien kunt worden.
5. Rijd om geen enkele reden niet in sneeuw, regen, glad, modderig of ijzig weer. Rijd niet met je scooter over obstakels (zand, rotsen of barricades), omdat dit kan leiden tot verlies van evenwicht of grip, wat kan leiden tot een val.
6. Schade en verliezen veroorzaakt door binnendringend water vallen niet onder de garantie.
7. Rijd niet 's nachts.
8. Versnel of vertraag niet plotseling. Overschrijd de snelheidslimiet niet, anders kan er een risico zijn op verlies van controle, botsingen en vallen.
