ABB PSTX handleiding

Veiligheidsinformatie

Het niet opvolgen van instructies en standaard veiligheidsprocedures kan leiden tot de dood, persoonlijk letsel of aanzienlijke schade aan eigendommen.
Alleen een gekwalificeerde elektricien mag de elektrische installatiewerkzaamheden uitvoeren.
Nationale en lokale elektrische veiligheidsvoorschriften moeten altijd worden gevolgd.

LET OP
Let op wordt gebruikt om praktijken aan te duiden die geen verband houden met fysiek letsel

Installatie-instructies

De volgende informatie wordt ter referentie verstrekt tijdens de installatie van PSTX-softstarterpanelen voor normaal en zwaar gebruik. Houd er rekening mee dat alle apparatuur moet worden geïnstalleerd in overeenstemming met de toepasselijke NFPA 70 (National Electrical Code, NEC) editie en lokale bouwvoorschriften (of vergelijkbaar). PSTX-softstarterpanelen voor normaal, zwaar en extreem gebruik zijn gebouwd volgens de UL 508A-norm voor industriële besturingspanelen. Dit document bevat informatie over: inspecties, omgeving, installatie en bedrading. De gebruikershandleiding van de PSTX (1SFC132082M9901) en de bedieningsinstructies voor het PSTX-softstarterpaneel in dit document bieden aanvullende informatie en waarnaar in het hele document wordt verwezen

Eerste inspectie

Na het uitpakken van uw softstarterpaneel, inspecteer het op schade die tijdens het transport kan zijn ontstaan.
Als er schade wordt gevonden, meld dit dan aan de distributeur waar het paneel is gekocht.

LET OP
Wees voorzichtig bij het uitpakken van het paneel; onjuist gebruik van gereedschap kan de apparatuur beschadigen.

Voorbereiding op de installatie

Verwijder en gooi droogmiddel-/droog-/silicapakketten weg, indien aanwezig.
Voordat u begint met de installatie van het PSTX-softstarterpaneel, moet u ervoor zorgen dat de juiste apparatuur voor het tillen beschikbaar is. Raadpleeg de juiste overzichtstekening voor de afmetingen, het geschatte gewicht en de vereiste spelingen voor de installatie. Raadpleeg het classificatielabel op de achterkant van de afdekking om te controleren of het ontvangen product overeenkomt met de bestelde eenheid en om het productvermeldings-/markeringslabel te controleren.

Onjuist tillen van de behuizing kan leiden tot dodelijk of ernstig letsel.

Bekijk de lay-out en de elementaire schema's voordat u begint met het bedraden van uw softstarterpaneel. Wees voorzichtig bij het uitpakken van het paneel; onjuist gebruik van gereedschap kan de apparatuur beschadigen.

LET OP
Deuren van de behuizingspanelen kunnen meer dan 90 graden draaien en er zijn geen stops om te voorkomen dat de deur apparatuur raakt die zich naast het paneel bevindt. Dit kan leiden tot schade aan op de deur gemonteerde schakelaars en controlelampjes.

Omgeving

PSTX-softstarterpanelen voor normaal en zwaar gebruik zijn verkrijgbaar in behuizingen met NEMA Type 1, 12 3R en 4 classificaties. De omgeving moet volledig vrij zijn van ontvlambare of brandbare dampen en/of stof. De omgevingen voor NEMA Type 1-behuizingen moeten zich binnenshuis bevinden waar de volgende omstandigheden kunnen voorkomen: vallend vuil. De omgevingen voor NEMA Type 12-behuizingen moeten zich binnenshuis bevinden waar de volgende omstandigheden kunnen voorkomen: vallend vuil, circulerend stof en/of niet-corrosieve druppelende vloeistoffen. De omgevingen voor NEMA Type 3R-behuizingen moeten zich binnen of buiten bevinden waar de volgende omstandigheden kunnen voorkomen: vallend vuil, regen, natte sneeuw, sneeuw en externe ijsvorming op de behuizing.

De omgevingen voor NEMA Type 4-behuizingen moeten zich binnen of buiten bevinden om een mate van bescherming te bieden aan personeel tegen toegang tot gevaarlijke onderdelen; om een mate van bescherming te bieden tegen het binnendringen van vaste vreemde voorwerpen (vallend vuil en door de wind meegevoerd stof); om een mate van bescherming te bieden met betrekking tot schadelijke effecten op de apparatuur als gevolg van het binnendringen van water (regen, natte sneeuw, sneeuw, opspattend water en water uit een slang); en die niet beschadigd raakt door de externe ijsvorming op de behuizing.

Het niet naleven van de volgende instructie kan leiden tot brand en/of explosie, wat kan leiden tot dodelijk of ernstig letsel.

Voor alle behuizingstypen moet de omgevingstemperatuur in het bereik van -10 °C tot 40 °C (14 °F tot 104 °F) blijven. Bewaar of bedien het paneel nooit onder of boven het omgevingstemperatuurbereik.
Gebruik de onderstaande formule om panelen te verminderen voor omgevingstemperaturen boven 40 °C en hoogtes boven 4000 meter.
Bij gebruik op grote hoogte, verminder de nominale stroom met behulp van de volgende formule:
1000 m (3281 ft.) boven zeeniveau zonder vermindering. 1000–4000 m (3281–13.123 ft.) met vermindering van 0,7%/100 m (0,22%/100 ft.)

LET OP
Let op schade aan apparatuur zal het gevolg zijn als het paneel wordt gebruikt of opgeslagen onder of boven het aangegeven omgevingstemperatuurbereik.

Alle aan de muur gemonteerde behuizingen moeten worden gemonteerd op een niet-ontvlambaar of hittebestendig oppervlak.

De temperatuur van de koelribben van de starter kan 90 °C (194 °F) bereiken. Als deze dus niet op een hittebestendig of niet-ontvlambaar oppervlak is gemonteerd, kan er brand ontstaan, wat kan leiden tot dodelijk of ernstig letsel, evenals schade aan de apparatuur.

Monteer de behuizing niet in direct zonlicht. Dit geldt voor ALLE behuizingstypen.
Sommige PSTX-softstarterpaneelconfiguraties vereisen behuizingsventilatie om de componenten en de starterunit binnen hun thermische aanbevelingen te houden. De behuizingsdeur en -zijden bevatten roosters aan de onder- en bovenkant om luchtcirculatie door de behuizing mogelijk te maken. Ventilatie wordt bereikt door de koelventilator(en) die aan de onderste roosters zijn gemonteerd en lucht in de behuizing trekken en deze via de bovenste roosters naar buiten forceren.
De lucht die wordt gebruikt voor het ventileren van de behuizing moet vrij zijn van condensatie, vocht, vuil, stof en ontvlambare of brandbare dampen en/of stof.
De recirculatie van lucht die de behuizing verlaat, moet worden vermeden. Lucht die uit de behuizing wordt geforceerd, mag niet terug in de behuizing circuleren. Alle behuizingen moeten worden geïnstalleerd waar de deuren volledig kunnen worden geopend. Monteer de behuizing niet waar de luchtstroom erin of eruit kan worden beperkt.

Installatie

Bepaal de locaties van de buisinvoer en -uitgang op de behuizing voordat u deze monteert. Raadpleeg de juiste overzichtstekening voor aanbevolen buislocaties.
Zorg ervoor dat de invoer- en uitvoerbedrading zich in een afzonderlijke buis bevinden.
Er zijn geen buisgaten in de behuizing voorzien, behalve breekplaten in sommige behuizingen; daarom moet de klant alle buisgaten installeren. Plaats een beschermende afdekking over de componenten van het paneel tijdens het installeren van de buisgaten om te voorkomen dat metaalspanen of -schilfers op componenten of elektronische kaarten terechtkomen.

LET OP
Als de componenten niet worden afgedekt om ze te beschermen tegen metaalspanen, kan dit leiden tot schade aan de apparatuur.

Voor NEMA 12-, 3R- en 4-behuizingstypen moeten vloeistofdichte buizen (UL-gecertificeerde regenbestendige buisnaven) en fittingen worden geïnstalleerd om de integriteit van de behuizing te behouden.

Aarding

Alle panelen/behuizingen moeten worden geaard.
Elk paneel bevat een aardingsklem met voorzieningen voor het aansluiten van een veldaardgeleider.
Alle veldbekabeling moet van koper zijn en een minimale isolatiewaarde van 75 °C (167 °F) hebben.
Bepaal de afmetingen van de aardgeleiders volgens de lokale en nationale voorschriften.
Aardingsmethoden moeten voldoen aan de lokale en nationale voorschriften.

Stroomdraad

(groter dan 120 V AC) A
lle veldbekabeling moet van koper zijn en een minimale isolatiewaarde van 75 °C (167 °F) hebben.
Bepaal de afmetingen van alle draden op basis van de stroomwaarden op het paneeltypeplaatje in overeenstemming met de lokale en nationale voorschriften.
Alle stroombedrading moet uit de buurt van andere besturingsbedrading worden geleid. Vermijd het parallel laten lopen van stroombedrading met andere bedrading zonder een minimale scheidingsafstand van vier (4) inch. Stroombedrading mag alleen loodrecht op andere bedrading kruisen.
Invoer- en uitvoervermogen moeten worden aangesloten volgens het bedradingsschema.

LET OP
Sluit geen voedingsspanning aan die hoger is dan de nominale spanning van het paneel, anders raakt de apparatuur beschadigd.

Raadpleeg het elektrische schema en de labels (binnenkant van de afdekking) voor de aanhaalmomenten voor de invoer- en uitvoeraansluitingen van de klant.

Sluit nooit invoerbedrading aan of los deze nooit los wanneer er spanning op staat. Dit kan leiden tot ernstig of dodelijk letsel.

Sluit nooit uitvoerbedrading aan of los deze nooit los wanneer er spanning op staat. Dit kan leiden tot ernstig of dodelijk letsel.

Besturingsbedrading

(120 V AC)
Alle veldbekabeling moet een minimale isolatiewaarde van 75 °C (167 °F) hebben.
Bepaal de afmetingen van de draad volgens de lokale en nationale voorschriften. Het ingesloten softstarterpaneel wordt geleverd met een 120 V AC-besturingsvoeding, die in de fabriek door de CPT wordt geleverd. De PSTX heeft ook een ingebouwde 24 V DC-voeding.
Alle besturingsbedrading moet uit de buurt van stroombedrading worden geleid. Als de besturingsbedrading parallel aan de signaalbedrading (24 V DC of minder) wordt geleid, moet de isolatie van de signaalbedrading worden gehandhaafd. Een minimum van vier (4) inch is vereist om de signaal- en besturingsbedrading voldoende te scheiden. Als de signaaldraad een UL-erkende afgeschermde kabel is, kan de scheiding worden geminimaliseerd tot een scheiding van één (1) inch.

Signaalbedrading

(24 V DC of minder)
Alle veldbekabeling moet een minimale isolatiewaarde van 75 °C (167 °F) hebben.
Bepaal de afmetingen van de draad volgens de lokale en nationale voorschriften.
Alle veldsignaalbedrading moet getwist en afgeschermd zijn. Alle schermen moeten slechts op één punt worden geaard. Het wordt aanbevolen om de schermdrains bij de bron van het signaal te beëindigen. Vermijd het geleiden van signaalbedrading met stroombedrading. Als de signaalbedrading met de besturingsbedrading wordt geleid, is een minimale scheiding van één (1) inch vereist.
Als uw toepassing bedrading naar de PSTX-softstarterbesturingsklemmen vereist, gebruikt u 16 tot 18 AWG-draad. Raadpleeg de PSTX-handleiding voor meer details.
De verbindingen met de softstarterklemmen moeten strak genoeg zijn, zodat een lichte ruk aan de draad er niet toe leidt dat de draad gedeeltelijk of volledig uit het klemmenbord komt.

LET OP
Draai klemmen en connectoren niet te strak aan. Er kan schade aan de apparatuur optreden.

Diversen

Als uw behuizing is uitgerust met geforceerde ventilatie om de starter en andere componenten binnen hun thermische aanbevelingen te houden, moeten de koelventilator(en) die worden gebruikt om uw behuizing te ventileren, periodiek worden gereinigd. Het reinigen van de koelventilator(en) wordt aanbevolen om de juiste hoeveelheid lucht door de behuizing te laten circuleren. De PSTX-softstarters hebben ventilatoren voor ventilatie intern in het PSTX-apparaat.
ABB raadt aan om alle stroomaansluitingen om de 6 maanden te controleren op de juiste aanhaalmomenten vanwege thermische cycli die tijdens normaal gebruik kunnen optreden.

Inspectie #2

Voer voordat u uw PSTX-softstarterpaneel opstart de volgende inspectie uit:

• De mechanische installatie op veiligheidsproblemen en schendingen van de lokale of nationale voorschriften.
• De elektrische installatie op de juiste aansluitingen en schendingen van de lokale of nationale voorschriften.
• De juiste aarding van de apparatuur.
• Alle veldbedrading op strakke en juiste aansluitingen (geen gespleten draadeinden die in contact kunnen komen met aangrenzende aansluitpunten).
• Geen losse hardware, metaalspanen of draadschilfers.
• Alle fabrieksbedrading op de juiste spanning die los is geraakt als gevolg van transporttrillingen.

Bedieningsinstructies

Uw solid-state normaal of heavy duty paneel wordt geleverd met een PSTX softstarter van ABB die in een behuizing is gemonteerd en kan de volgende apparatuur bevatten voor softstarterbesturing van de motor en, indien inbegrepen, de mogelijkheid om handmatig of automatisch motorwerking over de lijn toe te staan.

• ABB niet-gezekerde scheider met vergrendelbare handgreep door de deur (optioneel) (of equivalent)
• ABB gezekerde scheider met vergrendelbare handgreep door de deur (optioneel) (of equivalent)
• ABB Tmax XT thermische stroomonderbreker met vergrendelbare handgreep door de deur
• ABB AF serie 3-polige niet-omkeerbare contactors
• ABB EF serie elektronische motoroverbelastingsrelais
• ABB A3TM keuzeschakelaars
• ABB A3TM indicatielampjes
• ABB A3TM drukknoppen
• ABB NFTM serie besturingsrelais
• ABB Type IP ingekapselde of vacuüm geïmpregneerde 115 V AC besturingsvoedingstransformator met zekeringen
• Mersen of Bussmann tijdvertragende klasse J zekeringen (of equivalent)
• Optionele ABB klemmenblokken

Deze instructies zijn bedoeld als aanvulling op de gebruikershandleiding voor de PSTX softstarter. Raadpleeg voor programmeer-, bedienings- en probleemoplossingsinstructies voor de softstarter de gebruikershandleiding, die is inbegrepen in uw XD en ND paneeldocumentatiepakket.

Lees meer: PSTX softstarter gebruikershandleiding, 1SFC132082M9901.

Ook inbegrepen in uw XD of ND paneeldocumentatiepakket zijn installatie-instructies en elektrische en mechanische tekeningen van uw XD of ND paneel. Tekeningen kunnen ook worden gedownload van de ABB website.
Zie "Product elektrische en mechanische tekeningen" voor de websitelink.

Bedieningsapparaten

PSTX softstarter paneel

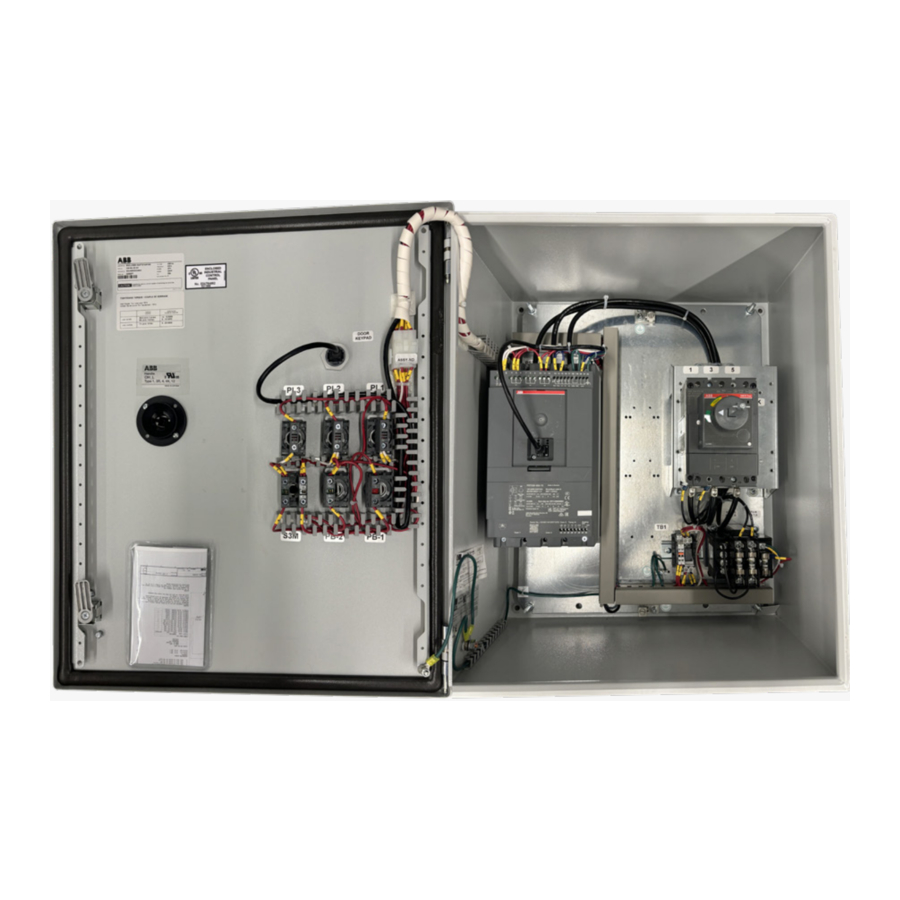

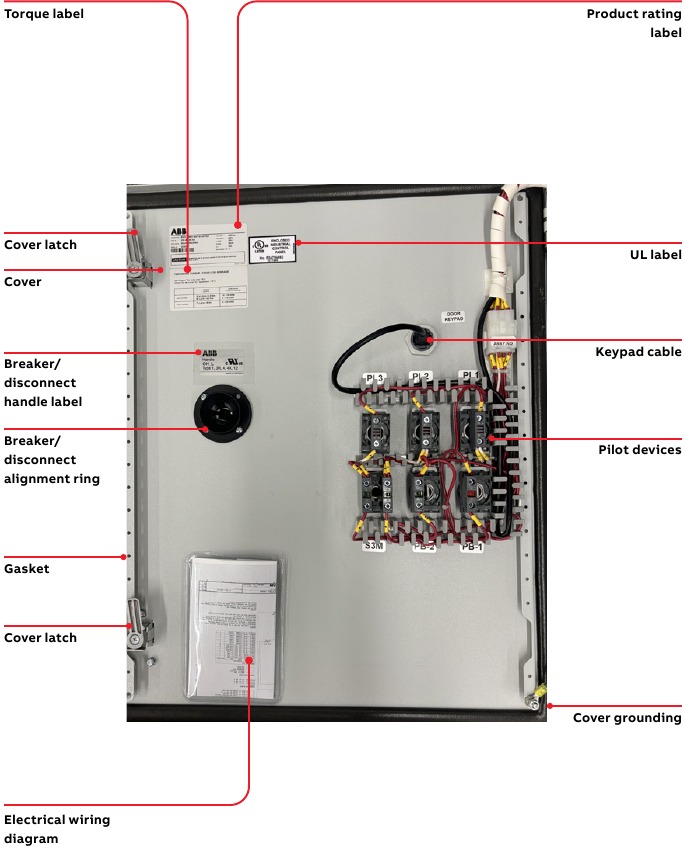

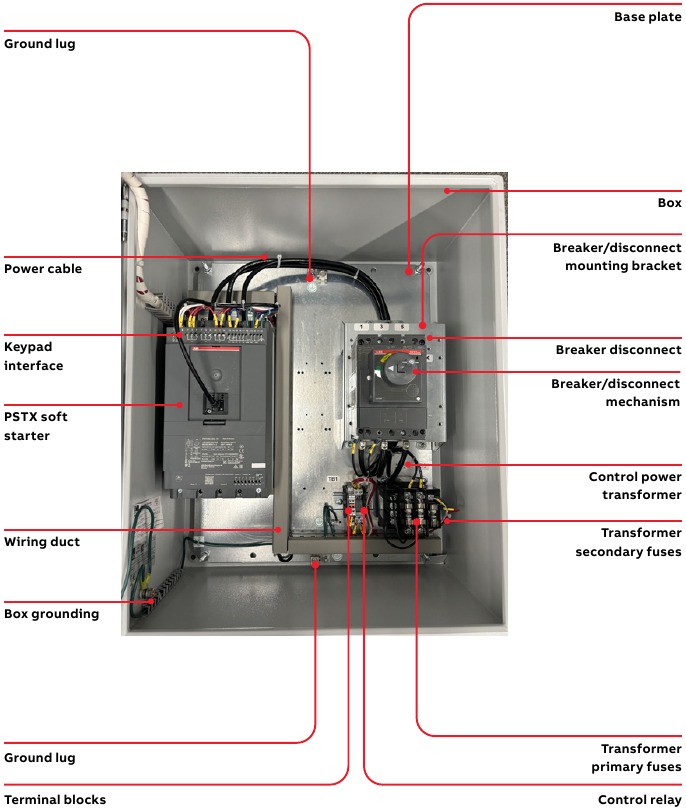

Hieronder staat de typische interne indeling van een PSTX softstarter paneel.

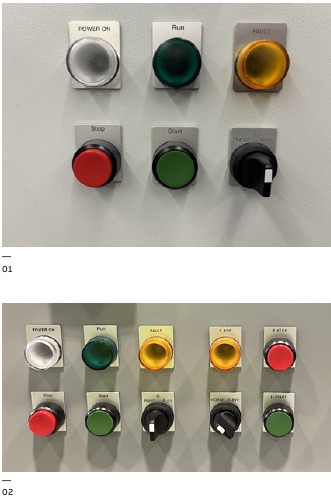

1. Indeling van het besturingsapparaat, normale belasting en zware belasting (ND): behuizingsdeksel
2. Indeling van het besturingsapparaat, extreme belasting (XD): behuizingsdeksel

Uw PSTX softstarter paneel is uitgerust met verschillende bedieningsapparaten die op de paneeldeur zijn gemonteerd, waaronder de volgende:

• ND — één (1) vergrendelbare invoerapparaat-scheiderhandgreep door de deur; één (1) keuzeschakelaar voor de bediener; twee (2) drukknoppen; één (1) op de deur gemonteerd toetsenbord en drie (3) indicatielampjes.
• XD — één (1) vergrendelbare invoerapparaat-scheiderhandgreep door de deur; twee (2) keuzeschakelaars voor de bediener; vier (4) drukknoppen; één (1) op de deur gemonteerd toetsenbord en vier (4) indicatielampjes.

Op basis van de selectie kunnen deze componenten al dan niet in het paneel aanwezig zijn. De werking van deze apparaten wordt in dit gedeelte uitgelegd. Raadpleeg het gedeelte over de softstarter-aansluitklemmenstrook I/O van deze handleiding en de bedradingsschema's voor details over de bedradingsaansluitingen.

Ingangsscheider
Het doel van de op het paneel gemonteerde ingangsscheiders met handgreep door de deur is om een lokale, vergrendelbare methode te bieden om alle AC-ingangsvermogen te verwijderen van het normale of heavy duty paneel en de PSTX softstarter.

Zelfs wanneer de scheider- of stroomonderbrekerhandgreep in de "OFF" (UIT) stand staat, garandeert dit niet dat er geen gevaarlijke spanningsniveaus aanwezig zijn aan de lijnzijde van de scheider of stroomonderbreker. Zorg er altijd voor dat u de stroomonderbreker of scheider upstream loskoppelt om de stroomtoevoer naar het paneel te onderbreken voordat u eraan werkt.

Als uw paneel een stroomonderbreker bevat, biedt de stroomonderbreker, naast het bieden van een handmatige methode om AC-ingangsvermogen toe te passen en te verwijderen van het normale en heavy duty paneel, ook kortsluitbeveiliging voor de paneelcomponenten en de motor.

Onjuiste instelling van het uitschakelniveau van de stroomonderbreker kan leiden tot overtredingen van de voorschriften of onvoldoende kortsluitbeveiliging, wat mogelijk kan leiden tot brand of een veiligheidsrisico. Raadpleeg het gedeelte "Aanpassingen" van deze handleiding voor verdere instructies over het instellen van het uitschakelniveau van de stroomonderbreker.

Apparaat aansluitklemmenstrook I/O

Alle PSTX softstarter-aansluitklemmenstrook I/O-punten, behalve die welke al in gebruik zijn voor een goede werking van het solid-state PSTX paneel, zijn beschikbaar voor gebruik door de klant. De betekenissen en aansluitschema's voor deze I/O-punten worden goed beschreven en geïllustreerd in de PSTX softstarter gebruikershandleiding (1SFC132082M9901), die bij uw paneeldocumentatiepakket wordt geleverd. Verschillende I/O-punten die vaak worden gebruikt in BYPASS en NON-BYPASS paneeltoepassingen worden hieronder echter beschreven voor het gemak. Raadpleeg de 1SFC132082M9901 PSTX gebruikershandleiding voor de klemmenlocaties. Raadpleeg het bedradingsschema voor details over de juiste aansluitpunten.

Opmerking: 120 V AC aangesloten op digitale klemmen van 13 tot en met 17 beschadigt de besturingskaart.

Aanpassingen

Het solid-state PSTX paneel biedt verschillende door de gebruiker instelbare aanpassingen, waardoor het specifiek kan worden afgestemd op uw driefasige inductiemotor. Het correct instellen van deze aanpassingen is een belangrijke factor om ervoor te zorgen dat de toepasselijke veiligheidsvoorschriften worden nageleefd en dat uw paneel, bedrading en motor voldoende worden beschermd. De volgende lijst bevat alle door de gebruiker instelbare apparaten/componenten in het solid-state PSTX paneel. De gebruiker kan een exemplaar van NFPA 70 (algemeen bekend als de National Electrical Code, of gewoon NEC) bij de hand hebben voor referentie bij het instellen van deze aanpassingen.

Ingangszekeringen

Over het algemeen zijn er twee configuraties die ingangszekeringen gebruiken:

1. ingangsscheider met afzonderlijk gemonteerde zekeringen aan de belastingszijde; en
2. ingang gezekerde scheider waarbij zekeringen een integraal onderdeel van de scheider zijn.

Als uw paneel is besteld met de stroomonderbrekeroptie, worden het scheiderapparaat en de zekeringen vervangen door de stroomonderbreker. Voor panelen met gezekerde scheiders zijn de hoofdzekeringen die bij uw paneel worden geleverd, nauw gecoördineerd om kortsluitbeveiliging te bieden voor de starter, samen met kortsluit- en overstroombeveiliging voor de motor. In de "softstarter"-modus bieden de zekeringen alleen kortsluitbeveiliging vanwege het feit dat de starter inherente overstroombeveiliging heeft. In de "bypass"-modus bieden de zekeringen zowel kortsluit- als overstroombeveiliging voor de motor.

Er worden geen vermogenszekeringen meegeleverd met de ingesloten panelen. UL-gecertificeerde klasse J tijdvertragende zekeringen worden aanbevolen voor scheiderpanelen. Deze zekeringen moeten worden gedimensioneerd in overeenstemming met NEC-sectie 430-52. De NEC stelt dat zekeringen van dit type moeten worden gedimensioneerd op 175% van de motorstroom bij volle belasting (FLA). Vanwege het feit dat de werkelijke motor-FLA, samen met de startstroomvereisten, variëren tussen fabrikanten en motortypes, zijn de meegeleverde zekeringen gebaseerd op standaard NEC-motorgegevens. Controleer of de ampèrage van de ingangszekering kleiner is dan of gelijk is aan de werkelijke motor-FLA x 1,75. In een geval waarin de werkelijke motor-FLA x 1,75 kleiner is dan de ampèrage van de meegeleverde zekeringen, moeten er mogelijk kleinere zekeringen worden geïnstalleerd om te voldoen aan NEC-sectie 430-52. Raadpleeg NEC-sectie 430.52(c)1(a), waarin staat dat wanneer de berekende zekeringampèrage niet overeenkomt met een standaard zekeringmaat, de volgende hogere standaard zekeringmaat kan worden gebruikt. In gevallen waarin de meegeleverde zekeringen niet voldoende zijn voor de startstroomvereisten van de motor, raadpleeg dan 430.52(c)1(b), waarin staat dat de waarde van een tijdvertragende zekering kan worden verhoogd, maar in geen geval meer dan 225% van de motor-FLA mag bedragen. In het geval dat een grotere of kleinere zekering vereist is, kan de zekeringhouder in het paneel een beperkende factor zijn.

Het coördineren van de zekeringen voor het solid-state PSTX paneel is de overstroombeveiligingscoördinatie tussen het klasse 10/20/30 overbelastingsrelais en de overstroombeveiliging van de zekering. Deze coördinatie is om hinderlijk doorbranden van zekeringen te voorkomen. De coördinatie tussen de kortsluitstroomsterkte van de softstarter en de RMS-doorgangsstroom van de zekering tijdens een kortsluittoestand is ook nauwkeurig geëvalueerd. Het vervangen van de hoofdzekeringen kan een van de bovenstaande coördinatieproblemen of beide beïnvloeden. Daarom, als het nodig is om de ingangszekeringen te vervangen, raadpleeg dan het UL-kortsluitdocument 1SFC132423M0201.

Uitschakelniveau stroomonderbreker

De optionele stroomonderbreker in de solid-state PSTX is een solid-state Tmax® XT serie gegoten behuizing stroomonderbreker van ABB. Het doel van de stroomonderbreker is om kortsluitbeveiliging en overstroombeveiliging te bieden voor de paneelcomponenten, veldbedrading en motor. De stroomonderbreker gebruikt een solid-state detectie-element, dat de werkelijke rms-waarde van de stroom elke cyclus berekent, wat resulteert in een zeer snelle uitschakeling. Om deze reden staat de NEC toe dat het uitschakelniveau wordt ingesteld op 700% van de motor-FLA om rekening te houden met de hoge vergrendelde rotorstroom, die de motor trekt tijdens across-the-line starts (zie NEC-sectie 430-52). Omdat instantane uitschakeling stroomonderbrekers zo snel werken, staat de NEC eigenlijk toe dat uitschakelniveau-instellingen tot 1300% van de motor-FLA zijn, als kan worden aangetoond dat dit vereist is door een technische evaluatie. Een motor die over de AC-lijn wordt gestart, kan gedurende de eerste halve cyclus een zeer grote piekvermogen trekken, wat kan resulteren in hinderlijk uitschakelen in instantane uitschakeling stroomonderbrekers die zijn ingesteld op 700%. De ABB Motors en Electrification bedrijven hebben analyses uitgevoerd die aantonen dat bepaalde modellen dit uitschakelniveau van 1300% kunnen vereisen om hinderlijk uitschakelen bij across-the-line starts te voorkomen. Over het algemeen zal het uitschakelniveau hoger moeten zijn voor premium-efficiëntie motoren dan voor standaard-efficiëntie motoren.

De verstelbare stroomonderbrekers zijn vanuit de fabriek ingesteld op minimale instellingen en moeten op de juiste manier in het veld worden ingesteld door de installateur.
De waarden voor de stroomonderbrekers in solid-state PSTX panelen zijn gekozen om uitschakelniveau-instellingen tot 13 keer de stroomwaarden van het paneel toe te staan. Als het uitschakelniveau is ingesteld op 13 keer de motor-FLA en de stroomonderbreker nog steeds uitschakelt, is dit waarschijnlijk te wijten aan het feit dat uw motor een zeer hoge efficiëntie heeft en daarom de hoogste inrushstromen vertoont. Raadpleeg het hoofdstuk "Product elektrische en mechanische tekeningen" van dit documentgedeelte voor hulp bij het oplossen van problemen

Uitschakelniveau motoroverbelasting

Het overbelastingsrelais in uw solid-state PSTX paneel is een EF serie elektronisch overbelastingsrelais, klasse 10, 20 of 30 type van ABB, en is op het paneel/de starter gemonteerd. Het overbelastingsrelais voert alle motorstroom wanneer het in BYPASS-modus draait. Terwijl de stroomonderbreker of ingangszekeringen bedoeld zijn om kortsluitbeveiliging te bieden voor de paneelcomponenten, veldbedrading en motor, is de functie van het overbelastingsrelais om continue langdurige overbelastingsbeveiliging te bieden tegen belastingen die stroom trekken die de waarde van de motor overschrijdt.

Raadpleeg 1SBC100214C0202 voor technische gegevens over contactors en overbelastingsrelais.

De uitschakelniveau-draaiknop op de contactors moet als volgt worden ingesteld.

• Motoren met een servicefactor van 1,15 of groter — Stel de OL-relaisdraaiknop in op de motor-naamplaat FLA.
• Motoren met een servicefactor van minder dan 1,15 — Stel de OL-relaisdraaiknop in volgens deze formule: FLA x servicefactor x 0,90

Voorbeeld: 30 A motor met een servicefactor van 1,00
Stel de OL-draaiknop in op 30 x 0,90 = 27,0 A

De overbelastingsrelais-draaiknop mag nooit hoger worden ingesteld dan de nominale stroom van het paneel, zelfs niet als dit is toegestaan door de bovenstaande formule.

LET OP
Voor alle PSTX normale en heavy duty panelen mag de overbelastingsrelais-draaiknop nooit hoger worden ingesteld dan de nominale stroom van het paneel, zelfs niet als dit is toegestaan door de bovenstaande formule, omdat het overbelastingsrelais paneelcomponenten zoals de contactors beschermt naast de motor

Als de overbelastingsrelais-draaiknop correct is ingesteld, maar uitschakelt in normale draaisituaties, is uw motor waarschijnlijk te klein voor uw belasting. Mogelijke corrigerende maatregelen zijn:

1. Zorg ervoor dat er geen onbedoelde extra belasting op de motor is die resulteert in overmatige stroom.
2. Probeer een ander overbelastingsrelais. Mogelijk zijn de toleranties op degene die bij uw paneel is inbegrepen, ongunstig.

Als de overbelastingsrelais-draaiknop correct is ingesteld, maar er uitschakeling optreedt bij across-the-line starts, is dit waarschijnlijk te wijten aan een grote belastingsinertie die resulteert in een hoge startstroom die gedurende langere tijd wordt toegepast om de motor te versnellen van een stilstaande naar een volledige snelheidstoestand. Traditioneel is het probleem van het starten van motoren met hoge inertiebelastingen over de lijn opgelost door een aantal methoden die vallen in de categorie softstarters. De PSTX softstarter is een "softstarter" omdat het een zeer lage spanning op de motor toepast wanneer deze is gestopt en geleidelijk verhoogt tot volledige spanning bij volledige snelheid. Erkennend dat dit probleem alleen kan optreden tijdens volledige spanning across-the-line starts (met andere woorden, starten in bypass-modus), raadpleegt u het hoofdstuk "Product elektrische en mechanische tekeningen" van dit documentgedeelte voor hulp bij het oplossen van problemen.

Het overbelastingsrelais mag niet op een hogere instelling worden gezet dan toegestaan door de bovenstaande regels om het starten van de motor over de lijn mogelijk te maken zonder uitschakeling. Als u dit wel doet, wordt de overbelastingsbeveiliging aangetast, wat kan leiden tot schade aan componenten of brand die de veiligheid van het personeel in gevaar kan brengen. Raadpleeg de NEC voor meer informatie.

Uitschakelcurven voor elektronische overbelastingsbeveiliging

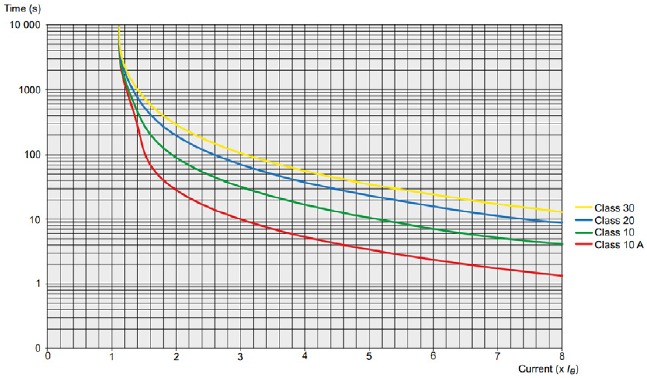

Uitschakelcurven voor de geïntegreerde elektronische overbelastingsbeveiliging. Alle units hebben een geïntegreerde elektronische overbelastingsbeveiliging die kan worden ingesteld op vier verschillende uitschakelklassen. Hieronder vindt u een curve voor elke uitschakelklasse in koude toestand. Deze uitschakelcurven zijn geldig voor PSTX.

Wijzigingen unit functiecode

De PSTX softstarter heeft programmeerbare functies. Een volledige beschrijving van deze functiecodes is te vinden in de 1SFC132082M9901 PSTX gebruikershandleiding. De PSTX unit wordt geleverd met fabrieksinstellingen.

Probleemoplossing

Motorrotatie in softstarter- en bypassmodus

Als er niet zorgvuldig op de faserotatie wordt gelet tijdens de aansluiting van het paneel op de driefasige stroomvoorziening en motor, is er slechts een kans van één op vier dat de motor correct draait in zowel de softstarter- als de bypassmodus.
De andere drie mogelijkheden en de bijbehorende corrigerende maatregelen zijn als volgt:

• Probleem: Motor draait correct in bypassmodus en incorrect in softstartermodus.
• Oplossing: Verwissel twee van de drie stroomkabels die zijn aangesloten op de stroomterminals aan de belastingzijde van de PSTX (d.w.z. 2T1, 4T2, 6T3). Wijzig geen andere bedrading.

• Probleem: Motor draait correct in softstartermodus en incorrect in bypassmodus.
• Oplossing: Verwissel twee van de drie stroomkabels.

• Probleem: Motor draait in beide modi incorrect.
• Oplossing: Verwissel twee van de drie motorkabels.

Als de rotatie in de bypassmodus tegengesteld is aan de rotatie in de softstartermodus, kan de motoroverbelasting van het paneel worden geactiveerd als een volledige snelheidsovergang tussen de modi wordt geprobeerd. Dit komt door de grote hoeveelheid stroom die nodig is om de motor tot stilstand te brengen voordat deze in de juiste richting wordt versneld.

Uitschakelniveau van de vermogenschakelaar

Mogelijke corrigerende maatregelen zijn:

1. Controleer de uitschakelinstelling in de vermogenschakelaar.
2. Zorg ervoor dat een daadwerkelijke kortsluiting de uitschakeling niet veroorzaakt.
3. Probeer de vermogenschakelaar meerdere keren te sluiten. De werkelijke inschakelstroom is afhankelijk van de lijnomstandigheden wanneer de vermogenschakelaar wordt gesloten. Het sluiten van de vermogenschakelaar wanneer de lijnomstandigheden acceptabel zijn, zou uitschakeling moeten voorkomen.

1. Aangezien de werkelijke inschakelstroom afhankelijk is van de lijnomstandigheden, corrigeer de lijnomstandigheid die overmatige inschakelstroom veroorzaakt.
2. Probeer een andere waarde van de vermogenschakelaar. Misschien zijn de toleranties op degene die bij uw vermogenschakelaar is inbegrepen ongunstig.
3. Start de motor in softstartermodus.
4. Voor NEMA E-motoren (super premium efficiëntie) staat de NEC 2023-versie een uitschakelinstelling van 1700% van de motor-FLA toe.

Uitschakelniveau motoroverbelasting

Mogelijke corrigerende maatregelen zijn:

1. Laat de overbelasting voldoende afkoelen tussen herstarts. Er is doorgaans een verschil van 4 op 1 tussen de werkingstijd van de overbelastingen in hun koude toestand versus hun warme toestand.
2. Probeer een ander overbelastingsrelais met dezelfde waarde. De toleranties op de overbelastingen zijn ruim en de uitschakeltijden kunnen aanzienlijk variëren van eenheid tot eenheid met dezelfde waarde (een bereik van 2 tot 1 of meer is niet ongebruikelijk).
3. Verminder de belasting van de motor tijdens het accelereren. De totale motorbelasting tijdens deze periode is de som van het acceleratiekoppel plus het belastingskoppel. Zodra de motor op snelheid is, kan de belasting opnieuw worden aangebracht.

Softstarter-foutcodes

Raadpleeg de 1SFC132082M9901 PSTX-gebruikershandleiding voor hulp bij het oplossen van problemen.
Raadpleeg het elektrische schema en de overzichtstekeningen, die bij het apparaat zijn inbegrepen, voor bedradings- en montagegegevens. U kunt deze documenten ook downloaden van de ABB-website.
PSTX-installatie- en inbedrijfstellingshandleiding, 1SFC132081M0201.
