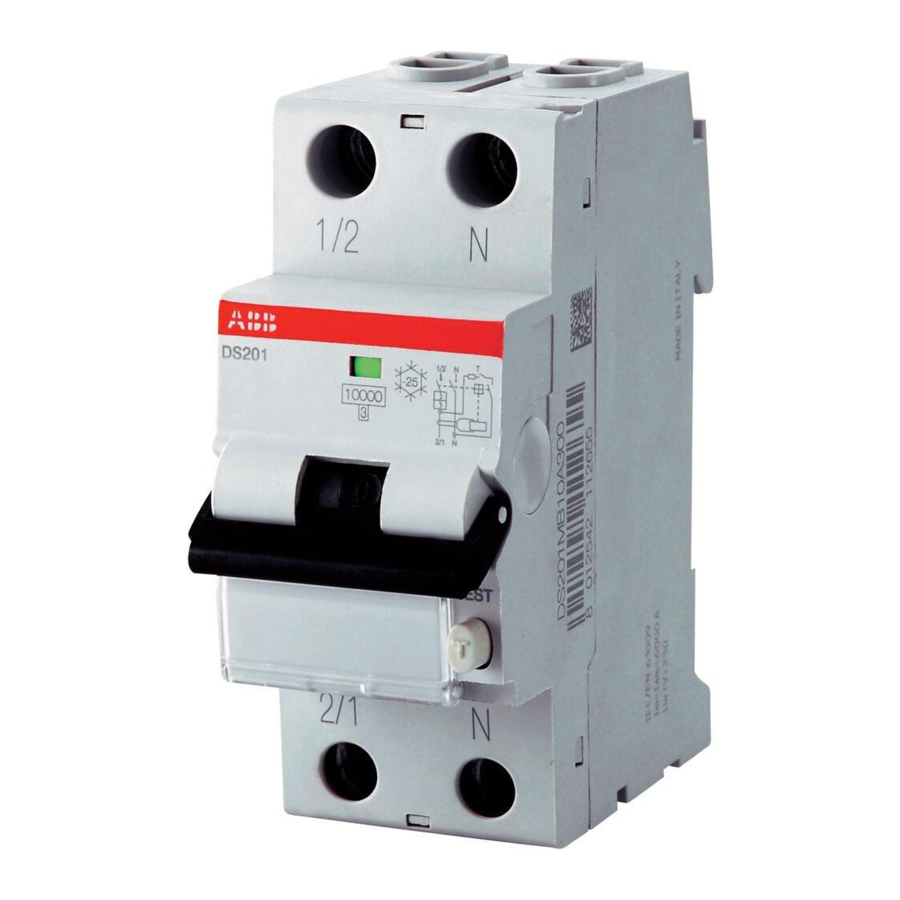

ABB DS201, DS202C Handleiding

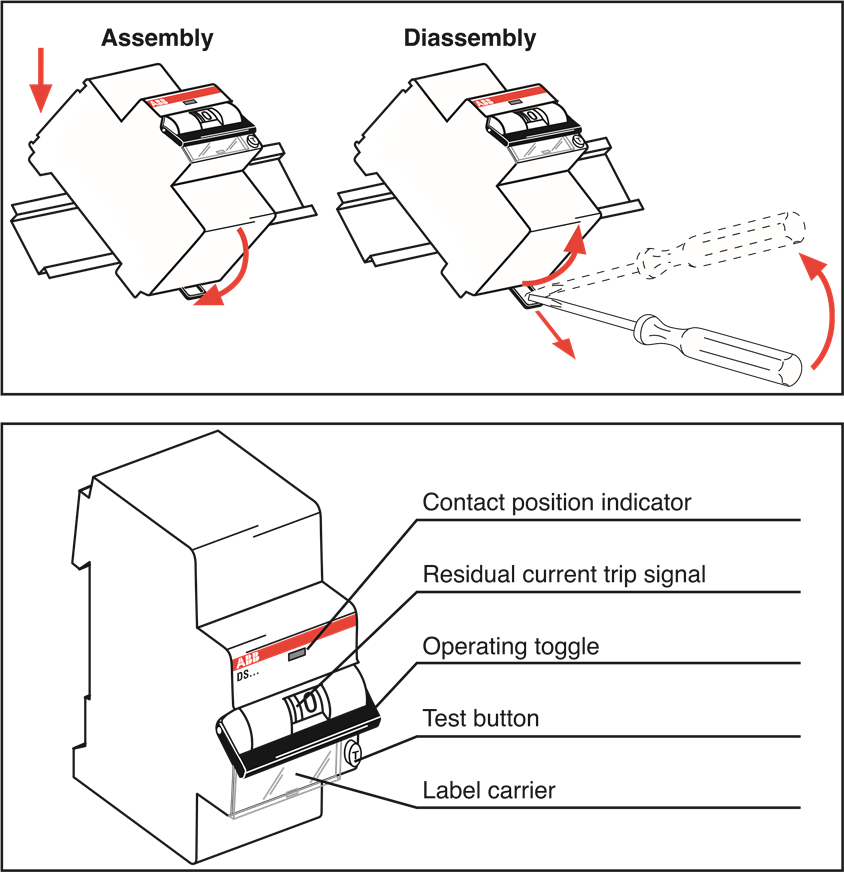

Montage / Demontage
(op EN 60715 standaard profielgeleiders)

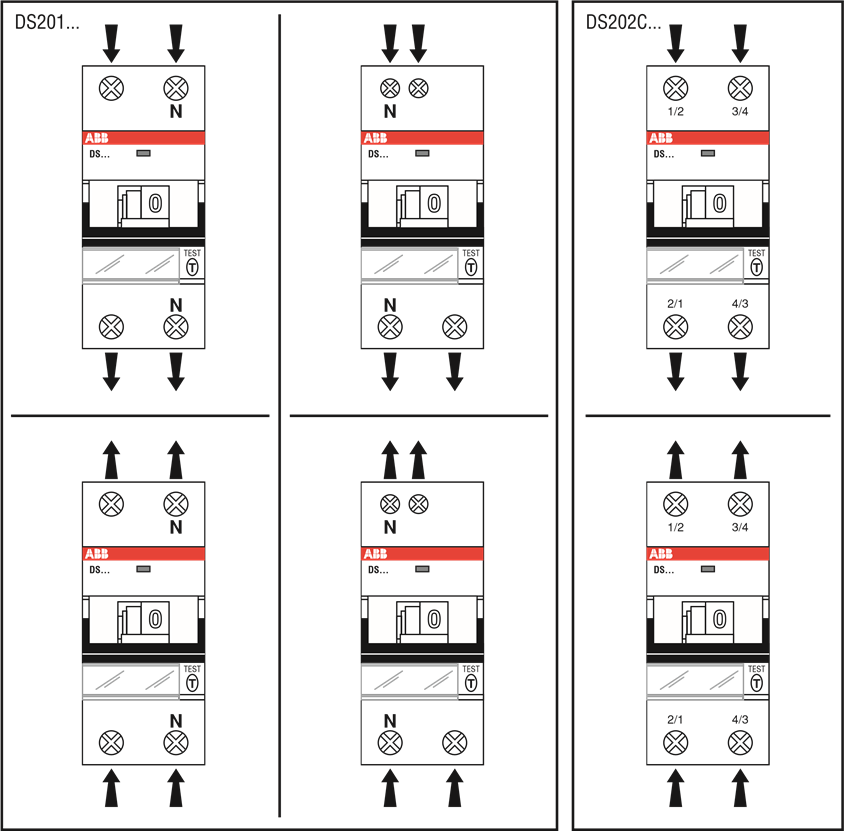

Stroomvoorziening
De stroomvoorziening kan zonder verschil op het apparaat worden aangesloten vanaf de upstream of downstream.
Accessoires
Zie voor accessoires
Indicatie van interventie
- Zwarte bedieningsschakelaar in lage stand (UIT) en geen blauw signaal: werking als gevolg van overstroom (overbelasting of kortsluiting)
- Zwarte bedieningsschakelaar in lage stand (UIT) en blauw signaal verschijnt: werking van het apparaat als gevolg van verspreiding naar aarde.
Installatie-instructies
- Installeer de aardlekschakelaar op een paneel of behuizing met een IP... beschermingsniveau dat is aangepast aan de omgeving of het gebruik, volgens de vereisten van de IEC 60364-voorschriften.
- Sluit de apparatuur precies aan zoals aangegeven.
- Schakel alle belastingen van het te beveiligen circuit in. Als de aardlekschakelaar uitschakelt, moet worden vastgesteld, door de ene belasting na de andere in te schakelen, welke van deze het uitschakelen veroorzaakt: deze belasting moet dan uit het systeem worden verwijderd en worden gecontroleerd.
- Druk op de testknop. Als de aardlekschakelaar correct is geïnstalleerd en van stroom is voorzien, zou deze moeten vrijgeven.
- Als het elektrische systeem erg breed is, kan zelfs de natuurlijke stroom lekkage naar aarde hoog zijn. In dit geval is er een mogelijkheid van ongewenst uitschakelen: om dit te voorkomen, moet het systeem worden onderverdeeld in ten minste twee onafhankelijke circuits, die elk moeten worden beschermd door een aardlekschakelaar.
- Elektrische storingen van externe oorsprong (stormen) of hoge belastingen kunnen hoge overspanningen veroorzaken die op hun beurt schade kunnen veroorzaken aan elektronische componenten van de apparatuur en het ongewenst uitschakelen van de aardlekschakelaar. Daarom is het eerst noodzakelijk om elektriciteitsgebruikers te beschermen door middel van een overspanningsbegrenzingsapparaat (OVR) en vervolgens, indien nodig, om aardlekschakelaars van het anti-storings APR-type te gebruiken.
- De hogere continuïteit van de dienstverlening wordt bereikt wanneer elke gebruiker die afhankelijk is van hetzelfde aardingssysteem individueel wordt beschermd door zijn eigen aardlekschakelaar.
- De installatie moet professioneel en in overeenstemming met de specifieke IEC 60364-voorschriften worden uitgevoerd.
Instructies voor de gebruiker
(Ook beschikbaar houden voor toekomstige gebruikers)
Installatie van deze aardlekschakelaar verhoogt aanzienlijk het veiligheidsniveau van de elektrische installatie en van de mensen die deze gebruiken. Als de aardlekschakelaar een hoge gevoeligheid heeft (I ∆n ≤ 0,03 A), wordt ook aanvullende bescherming tegen direct contact geleverd. De installatie van een aardlekschakelaar betekent echter niet dat alle voorzorgsmaatregelen die door iedereen die elektriciteit gebruikt moeten worden genomen, niet meer nodig zijn.
In het bijzonder:
- Vergeet niet om regelmatig en minstens om de zes maanden op de "T"-testknop te drukken. De aardlekschakelaar moet dan uitschakelen. Als dit niet gebeurt, moet onmiddellijk een technicus worden gewaarschuwd, omdat de systeemveiligheid is afgenomen.
- Voordat u lampen of zekeringen vervangt, moet u ervoor zorgen dat de stroom is uitgeschakeld voor de hele installatie door de algemene schakelaar te openen.
- Laat geen draden onafgeschermd achter, maar zorg onmiddellijk voor hun vervanging.
- Roep altijd een gekwalificeerde technicus op om werkzaamheden uit te voeren aan vaste of mobiele elektrische installaties.
Het apparaat resetten na uitschakeling
Wanneer het apparaat is uitgeschakeld vanwege een lekstroom, staat de zwarte schakelaar in de OFF-stand en verschijnt het blauwe signaal. Nadat de reden voor het uitschakelen is weggenomen, reset u de RCBO door de zwarte schakelaar terug te zetten in de ON-stand. Wanneer het apparaat wordt uitgeschakeld door een overbelasting, staat de zwarte schakelaar in de OFF-stand en verschijnt het signaal blauw niet. Nadat de reden voor het uitschakelen is weggenomen, reset u de RCBO door de zwarte schakelaar terug te zetten in de ON-stand.
| DS201L | DS201 | DS201M | DS202CL | DS202C | DS202CM | |
| Toepassingsgebied | A, AC, APR | A, AC, APR | A, AC, APR, G | A, AC | A | A, APR |
| Kortsluitvastheid EN 61009 Icn | 4,5 kA | 6 kA | 10 kA | 4,5 kA | 6 kA | 10 kA |
| Nominale uitschakelcapaciteit (naar aarde) I∆m | 4,5 kA | 6 kA | 6 kA | 4,5 kA | 6 kA | 6 kA |
| Thermomagnetische uitschakelkarakteristiek | C | B, C, D, K | B, C | C | C | B, C |
| Nominale stroom In | 6...32 A | 1...40 A | 4...40 A | 6...32 A | 6...32 A | 6...32 A |
| Nominale gevoeligheid I∆n | 10, 30, 300 mA | 10, 30, 100, 300, 1000 mA | 10, 30, 100, 300 mA | 30 mA | 30, 300 mA | 10, 30, 300 mA |
Opmerking: Voor afmetingen
