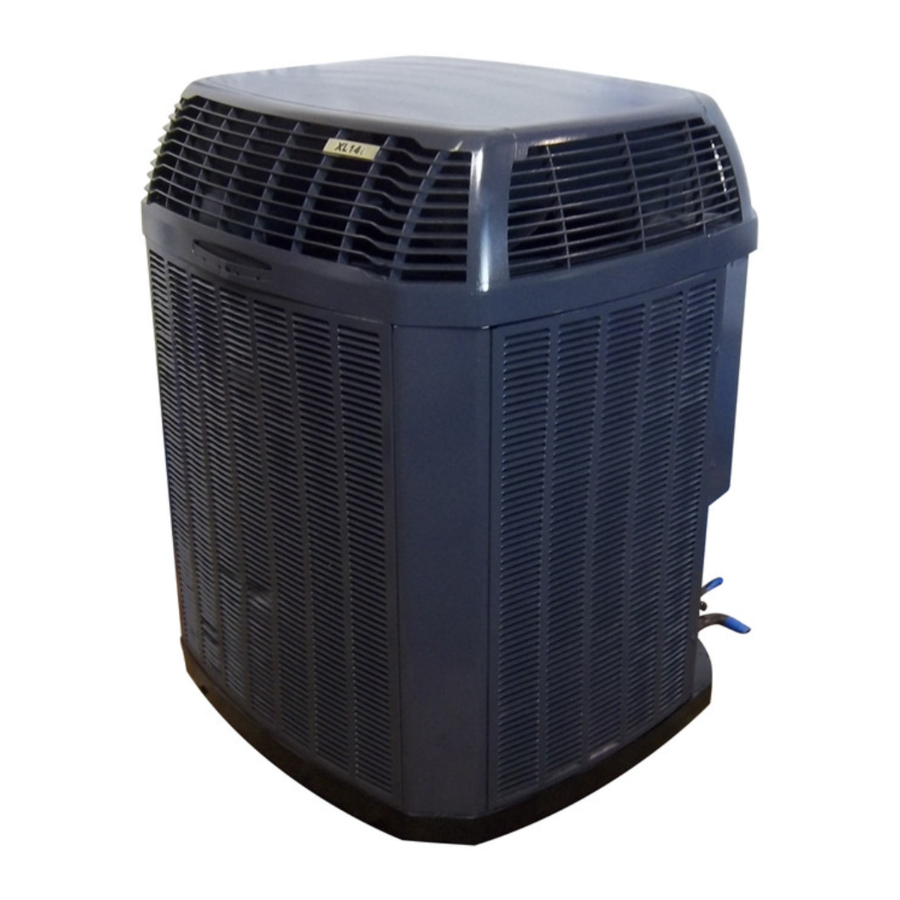

Handleiding Trane XL Series, 2TTX4042B1000AA

Hoe het werkt om u comfortabel te houden

Uw airconditioner is ontworpen om te werken met een bijpassende binneneenheid, waardoor een systeem ontstaat dat jarenlang betrouwbare service en prestaties levert.

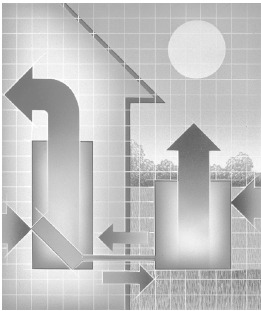

Uw airconditioningsysteem koelt, filtert en ontvochtigt uw huis.

Terwijl het airconditioningsysteem de lucht laat circuleren, filtert het deze ook. Het airconditioningsysteem onttrekt ook overtollig vocht aan de lucht in uw huis, waardoor de luchtvochtigheid in de drukkende zomermaanden wordt gereguleerd.
Maak uzelf vertrouwd met uw nieuwe systeem door even de tijd te nemen om dit boekje door te lezen. Leer meer over de werking van uw systeem en de kleine hoeveelheid onderhoud die nodig is om het optimaal te laten werken.

Correct onderhoud voor maximale efficiëntie

Een centrale airconditioner is geen huishoudelijk apparaat. Het is een op zichzelf staand systeem dat professioneel onderhoud en reparatie vereist.

Daarom kunnen pogingen tot "doe-het-zelf"-reparaties aan een unit met garantie de rest van uw garantie ongeldig maken.

Naast het uitvoeren van het eenvoudige onderhoud dat in deze handleiding wordt aanbevolen, moet u niet proberen zelf aanpassingen aan uw centrale airconditioningsysteem aan te brengen. Uw dealer kan al uw vragen of problemen oplossen.

Om letsel, overlijden of schade aan eigendommen te voorkomen, moet u alle instructies en waarschuwingen lezen en opvolgen, inclusief de labels die bij de unit zijn geleverd of eraan zijn bevestigd, voordat u uw nieuwe airconditioningsysteem in gebruik neemt.

Schakel alle elektrische voeding naar de binnenluchtbehandelaar of -kachel uit voordat u toegangspanelen verwijdert om onderhoud uit te voeren. Schakel de stroom naar zowel de binnen- als de buitenunit uit.

OPMERKING: Er kan meer dan één elektrische scheidingsschakelaar zijn. Elektrische schok kan leiden tot persoonlijk letsel of de dood.

Hoewel er speciale zorg is besteed aan het minimaliseren van scherpe randen bij de constructie van uw unit, moet u uiterst voorzichtig zijn bij het hanteren van onderdelen of het reiken in de unit.

Help mee de hoogste efficiëntie te waarborgen door het filter maandelijks te reinigen of te vervangen.*
Wanneer de airconditioner de lucht in uw huis laat circuleren en filtert, hopen stof- en vuildeeltjes zich op in het filter. Een overmatige ophoping kan de luchtstroom blokkeren, waardoor de unit harder moet werken om de gewenste temperaturen te handhaven. En hoe harder uw unit werkt, hoe meer energie hij verbruikt.

Reinig of vervang uw filter twee keer per maand tijdens seizoenen waarin de unit vaker draait.

Gebruik bij het vervangen van uw filter(s) altijd dezelfde maat en hetzelfde type als oorspronkelijk geleverd. Filters zijn verkrijgbaar bij uw dealer.

Waar wegwerpfilters worden gebruikt, moeten deze elke maand worden vervangen door dezelfde maat als oorspronkelijk geleverd.

Het verwijderen van uw filter.*
Vraag uw Trane-dealer waar het filter zich in uw systeem bevindt en hoe u het moet onderhouden.
Zorg er wel voor dat u het vervangt met de pijlen in de richting van de luchtstroom.

*Raadpleeg voordat u het filter verwijdert de gebruikershandleiding die bij de binneneenheid is geleverd.

De efficiëntie kan worden gehandhaafd door de buitenunit vrij te houden van vuil, bladeren en struiken.

Een efficiënte werking van uw airconditioner is afhankelijk van de vrije luchtstroom over de spoel. Alles wat de luchtstroom blokkeert, zorgt ervoor dat de compressor harder moet werken om de warme lucht uit uw huis te verplaatsen.

Om te voorkomen dat uw unit overbelast raakt, mag u geen bloemen of struiken direct ernaast planten. Zorg er ook voor dat er niets tegen de zijkanten van de unit is gestapeld of eroverheen is gedrapeerd.

Door ervoor te zorgen dat uw buitenunit te allen tijde vrij wordt gehouden, kan deze optimaal werken.

Houd uw airconditioner er jarenlang als nieuw uit zien.
Reinig de emaille afwerking van uw airconditioner met water en zeep. Gebruik voor hardnekkige vetvlekken een huishoudelijk reinigingsmiddel. Gebruik geen lakverdunner of andere synthetische oplosmiddelen, omdat deze de afwerking kunnen beschadigen.

Neem contact op met uw dealer voor aanvullend routineonderhoud
Uw airconditioningsysteem moet regelmatig worden geïnspecteerd door een goed opgeleide servicemonteur. De inspectie (bij voorkeur twee keer per jaar, maar minstens één keer per jaar) moet het volgende omvatten:

• Routinematige inspectie van luchtfilter(s). Vervanging of reiniging indien nodig.
• Inspectie en reiniging van het ventilatorwiel, de behuizing en de motor indien nodig.

Condensafvoeren moeten periodiek worden gecontroleerd en gereinigd om ervoor te zorgen dat condensaat vrij van de spoel naar de afvoer kan stromen. Als condensaat niet vrij kan wegvloeien, kan er waterschade ontstaan.

• Inspectie en, indien nodig, reiniging van binnen- en buitenspoelen.
• Inspectie van de condensaatopvangbak van de binnenspoel, plus de primaire en secundaire afvoerleidingen. Indien aanwezig, moeten de extra opvangbak en leiding op dit moment worden geïnspecteerd. De service moet indien nodig reiniging omvatten.
• Een controle van alle elektrische bedrading en aansluitingen.
• Een controle op veilige fysieke verbindingen van afzonderlijke componenten in units.

Onjuiste installatie, aanpassing, wijziging, service, onderhoud of gebruik kan leiden tot explosie, brand, elektrische schok of andere omstandigheden die persoonlijk letsel of schade aan eigendommen kunnen veroorzaken. Raadpleeg een gekwalificeerde installateur of servicebedrijf voor informatie of hulp. De gekwalificeerde installateur of het bureau moet door de fabriek goedgekeurde kits of accessoires gebruiken bij het wijzigen van dit product.

• Operationele controle van het airconditioningsysteem om de werkelijke werkconditie te bepalen. Noodzakelijke reparatie en/of aanpassing moet op dit moment worden uitgevoerd.
• Uw servicedealer kan een voordelige service- of preventief onderhoudscontract aanbieden dat seizoensinspecties dekt. Vraag uw dealer naar meer informatie.

Hoe u uw systeem bedient voor maximale prestaties

De temperatuur instellen

Plaats de systeemknop op COOL (koelen) en de ventilatorknop op AUTO (automatisch). Stel vervolgens de temperatuur in met behulp van de indicator op de thermostaat*regelaar.

Nu koelt uw systeem uw huis wanneer de binnentemperatuur boven de thermostaatinstelling komt. Het schakelt uit wanneer de gewenste kamertemperatuur is bereikt.

In de winter werkt het op dezelfde manier. Wanneer de systeemknop op HEAT (verwarmen) staat, werkt het systeem wanneer de kamertemperatuur onder de temperatuurinstelling daalt. Zodra de gewenste temperatuur is bereikt, schakelt het systeem uit.

Bespaar energie met een elektronische programmeerbare thermostaat.*
Programmeer de thermostaat op de temperaturen die aan uw comfortniveau voldoen. De Trane elektronische programmeerbare thermostaat heeft maximaal vier instel- of terugstelperioden per dag, plus weekend- en vakantieprogramma's.

*Accessoire, apart verkrijgbaar. Lees de bijbehorende thermostaathandleiding zorgvuldig door voor volledige bedieningsinstructies.

Laat de thermostaat zijn werk doen.
Uw systeem werkt het meest efficiënt wanneer u het door de thermostaat laat regelen. Het handmatig in- en uitschakelen van het systeem is meestal veel minder efficiënt. Laat de thermostaat dus zijn werk doen.

We raden aan om de temperatuur in te stellen op 26 °C (78 °F) voor koeling en 20 °C (68 °F) voor verwarming. U kunt echter de temperatuur selecteren die aan uw comfortniveau voldoet.

Het gaat erom dat u, zodra u de thermostaat hebt ingesteld, de daaropvolgende aanpassingen tot een minimum beperkt.

Wanneer u een paar dagen van huis bent of wanneer de buitentemperaturen gematigd zijn, laat u de airconditioner niet onnodig draaien. Verlaag de thermostaat tot 13 °C (55 °F) in de winter. En verhoog het tot 29 °C (85 °F) in de zomer. Wanneer u terugkeert of wanneer de temperatuurcondities dit vereisen, kunt u het systeem opnieuw instellen en zal het uw huis weer comfortabel maken.

Stop het systeem nooit door de hoofdstroom uit te schakelen.
Als de hoofdstroom ooit langer dan drie uur wordt losgekoppeld, schakelt u de thermostaat uit. Wacht vervolgens nog minstens drie uur nadat de stroom is hersteld voordat u de thermostaat weer inschakelt. Het niet volgen van deze procedure kan schade aan uw systeem veroorzaken.

Als het verwarmingssysteem niet operationeel is tijdens de koude maanden, moeten er maatregelen worden genomen om bevriezing van alle waterleidingen en waterreservoirs te voorkomen. Dit is erg belangrijk tijdens perioden van leegstand.

Hoe u de luchtvochtigheid in de zomer kunt helpen verminderen

In de zomer doet uw airconditioner meer dan alleen de lucht koelen: hij helpt ook het overtollige vocht te verwijderen dat de binnenkant van uw huis drukkend kan aanvoelen. Bij het verwijderen van dit vocht moet uw systeem harder werken dan wanneer het alleen de lucht koelt.

Daarom moeten keukens, badkamers en bijkeukens ventilatieopeningen en afzuigventilatoren hebben. Deze apparaten helpen de ophoping van vocht in de rest van het huis te voorkomen, zodat uw airconditioner minder hoeft te werken om u comfortabel te houden.

De probleemoplosser

Controleer het volgende voordat u service aanvraagt:

Verminder de last van onverwachte reparatiekosten met een Trane Extended Warranty.
Trane biedt de beste kwaliteitsproducten en fabrieksgaranties op de markt. Maar, zoals alle goede dingen, komt er een einde aan de door Trane verstrekte beperkte garantie op uw nieuwe comfortapparatuur. Om u beschermd te houden, biedt Trane het Extended Warranty Program. Het gaat verder waar uw Trane beperkte garantie ophoudt. En het biedt jarenlange betrouwbare bescherming tegen lage kosten. Vraag uw dealer naar de programmadetails

Extra energietips

Isolatie

1. Zorg ervoor dat uw huis goed geïsoleerd is. Dit is de belangrijkste stap bij het besparen van energie. Thermische isolatie moet worden gespecificeerd in termen van thermische weerstand (R-waarden). R-30 (10") wordt aanbevolen voor plafonds, R-11 (3-1/2) voor buitenmuren en vloeren boven onverwarmde ruimtes. In koudere klimaten kunt u extra isolatie overwegen.
2. Infiltratie van vochtige buitenlucht is de ergste vijand van uw verwarmings- en koelsysteem en kan 15 tot 30% van de energiebehoefte voor airconditioning vertegenwoordigen. Zoek de plaatsen waar lucht het huis kan binnensluipen en dicht ze af met kit, tochtstrips of plastic. Voorzie ook alle toegangsdeuren en ramen van tochtstrips en kit.
3. Verminder de warmteoverdracht door uw ramen met 40 tot 50% met dubbele beglazing (twee glasplaten gescheiden door een afgesloten luchtspleet) en low-e glas.
4. Gebruik stormramen met houten of metalen frame, zelfs als ramen met enkel glas van hoge kwaliteit zijn. De extra glaslaag en de laag stilstaande lucht zullen de warmteoverdracht aanzienlijk verminderen.
5. Installeer stormdeuren bij alle ingangen van uw huis.
6. Houd alle ramen en deuren gesloten.
7. Vergeet niet dat door het glasoppervlak te vergroten, u de hoeveelheid warmte die in de zomer wordt toegevoegd en in de winter verloren gaat, vergroot.
8. Zorg ervoor dat open haarden goed sluitende kleppen hebben die kunnen worden gesloten wanneer de open haard niet in gebruik is.
9. Investeer in een luchtbevochtiger om in de winter energie te besparen. De lucht in uw huis zal niet zo droog zijn, zodat u zich comfortabel voelt bij een lagere temperatuurinstelling.

Verwarming

10. Plaats de thermostaat op een binnenmuur uit de buurt van ramen en deuren.
11. Stel de thermostaat zo laag in als het comfort toelaat. Elke graad boven 20 °C (68 °F) kan 3% toevoegen aan de hoeveelheid energie die nodig is voor verwarming.
12. Mensen genereren warmte. Verlaag de thermostaat dus een graad of twee wanneer u een grote groep gasten verwacht.

Koeling

13. Stel de thermostaat zo hoog in als het comfort toelaat.
14. Zorg ervoor dat zolders voldoende geventileerd zijn om warmteophoping te voorkomen. Verbeter indien nodig de luchtstroom door ventilatieopeningen toe te voegen of te vergroten.
15. Kies bij het bouwen van een nieuw huis of het renoveren van een oud huis lichtgekleurde dakspanen om meer zonnewarmte te reflecteren.
16. Gebruik tijdens gematigd weer de airconditioner niet onnodig.
17. Trek jaloezieën of gordijnen dicht om het zonlicht te blokkeren tijdens het heetste deel van de dag.
18. Installeer luifels boven ramen die aan direct zonlicht zijn blootgesteld.
19. Laat in het koelseizoen keuken- en badkamerafzuigventilatoren niet langer draaien dan nodig is.
20. Plaats geen lampen, tv-toestellen of andere warmteproducerende apparaten onder een aan de muur gemonteerde thermostaat. Stijgende warmte van de apparatuur kan ervoor zorgen dat het airconditioningsysteem uw huis te veel koelt.

Belangrijke service-informatie

Het is altijd een goed idee om gegevens bij te houden — het bespaart u tijd en geld. Als uw airconditioner gerepareerd moet worden, wil de monteur weten of uw unit nog onder de garantie valt. Neem even de tijd om de volgende informatie te noteren:

• Modelnummer buitenunit
• Modelnummer binnenunit
• Modelnummer thermostaat
• Aankoopdatum
• Dealer

Service-informatie

Neem contact op met uw installateur als de unit niet werkt. Controleer voordat u belt altijd het volgende om er zeker van te zijn dat service vereist is:

• Zorg ervoor dat de hoofdschakelaar die de unit van stroom voorziet in de AAN-stand staat.
• Vervang alle doorgebrande zekeringen of reset stroomonderbrekers.
• Zorg ervoor dat de thermostaat correct is ingesteld.
