Revvi 16 Plus Handleiding

Specificatie fiets

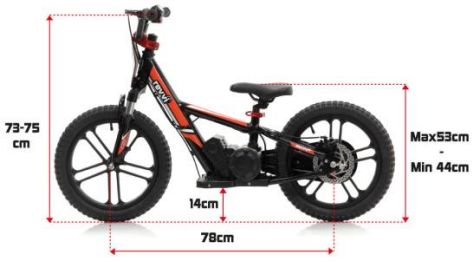

Afmetingen fiets

Richtlijn leeftijd rijder: Alleen geschikt voor rijders van 5 jaar en ouder. Het is altijd ter beoordeling van de ouder of de persoon die toezicht houdt op de leeftijd van de rijder.

KINDEREN MOETEN WORDEN BEGELEID DOOR EEN VOLWASSENE.

Maximaal gewicht rijder: 40 kg

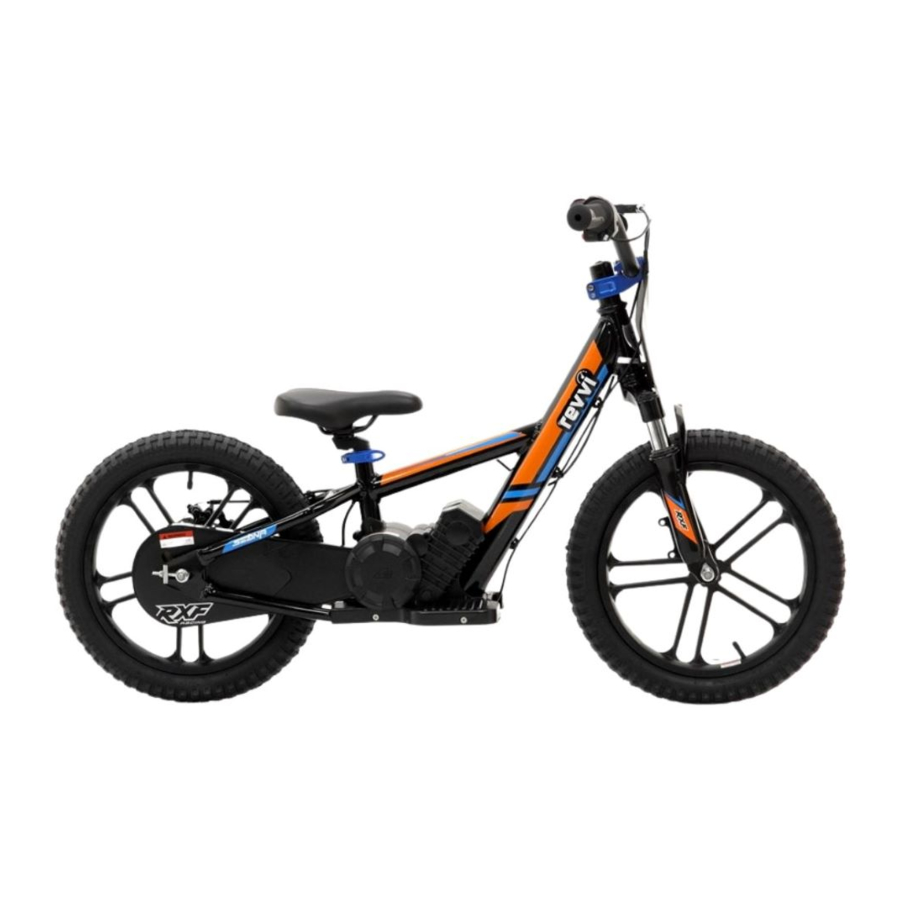

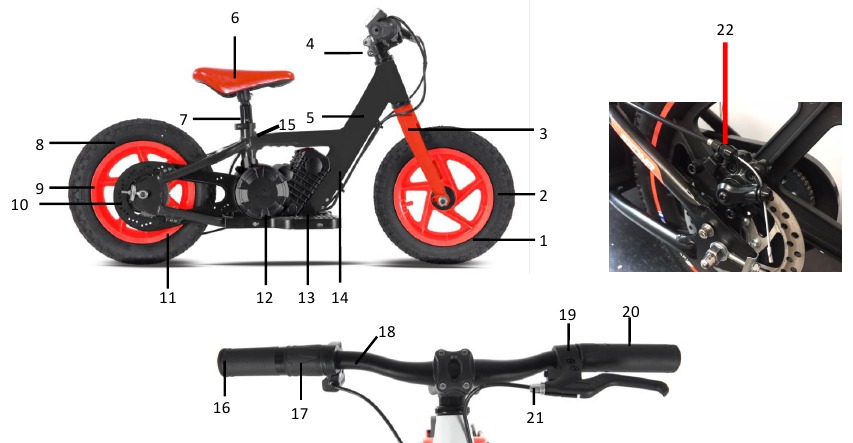

Voertuigstructuur

1. Voorwiel
2. Band
3. Voorvork
4. Stuurpen
5. Frame
6. Zadel
7. Zadelpen
8. Binnenband
9. Achterwiel
10. Kettingspanner
11. Kettingkast
12. Zijkap
13. controller
14. accu
15. zadelpenontgrendeling
16. Rechterhandvat
17. gashendel
18. Stuur
19. Linker remhendel
20. Linkerhandvat
21. Remkabel
22. Achterremsysteem

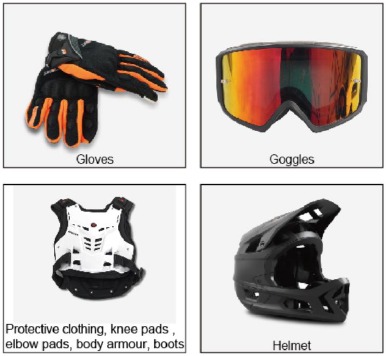

Beschermende kleding

Advies voor de eerste rit

1. Draag beschermende kleding voordat u gaat rijden: helm, rij-kleding, rijlaarzen, handschoenen, kniebeschermers, elleboogbeschermers, veiligheidsbril
2. Tijdens uw eerste rit moet u de snelheidsmodus aanpassen en er een selecteren op basis van de wegomstandigheden en uw rijvaardigheid
3. Het is niet toegestaan om passagiers te vervoeren op deze fiets;
4. Het is niet toegestaan dat de belasting van deze fiets de aangegeven belasting van 50 kg overschrijdt;

Veiligheidssuggestie

Dit product moet voor het rijden worden gecontroleerd op mogelijke veiligheidsrisico's:

1. Of de bevestigingsmiddelen van de hele fiets los zitten.
2. Of de banden krassen, lekken of scheuren vertonen.
3. Of de bandenspanning voldoet aan de rij-eis.
4. Draag beschermende kleding voordat u gaat rijden: helm, rij-kleding, rijlaarzen, handschoenen, kniebeschermers, elleboogbeschermers, veiligheidsbril;

Waarschuwing voor knoeien

Het is verboden de fiets zonder toestemming te wijzigen, anders kan de veilige werking niet worden gegarandeerd.
Bijvoorbeeld:

1. Vervang batterijen of motoren zonder toestemming
2. Vervang bevestigingsmiddelen zonder toestemming
3. Ongeautoriseerde vervanging van de framestructuur

Veilige bediening

1. Kinderen mogen tijdens het rijden niet uit het zicht van volwassenen zijn
2. Wanneer de motor oververhit is, wacht dan tot de motor is afgekoeld voordat u gaat rijden

Beschermende kleding

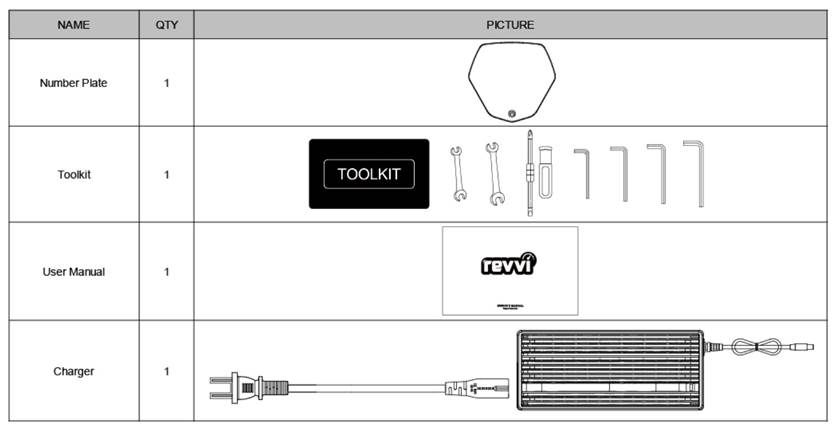

Accessoires

Montage fiets

1. Haal de fiets uit de doos, verwijder de verpakking,

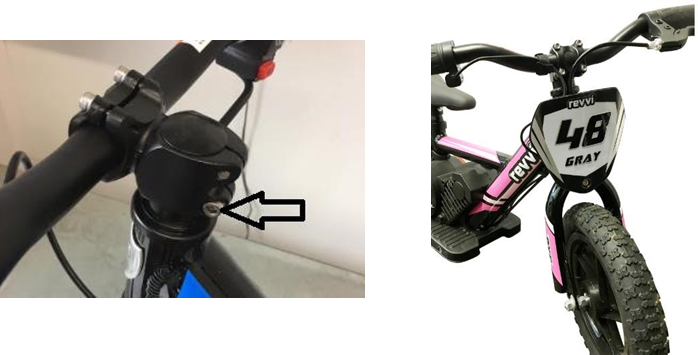

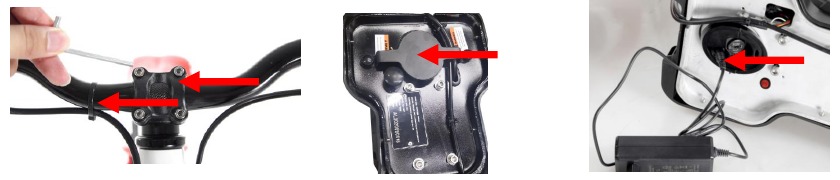

2. Bevestig het stuur aan de stuurpen met de meegeleverde inbussleutel en bouten. Gebruik een kabelbinder om de gaskabel aan het stuur te bevestigen, zie de afbeelding hieronder.

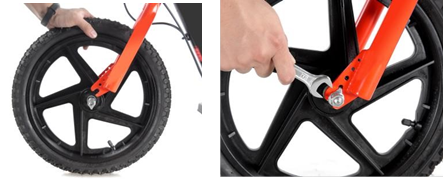

3. Monteer nu het voorwiel op de vork met de meegeleverde gereedschappen en bevestigingsmiddelen. De ring bevindt zich in het gat in de vork, zoals hieronder weergegeven
   ( Opmerking: Bewaar de doos en verpakking van uw fiets gedurende de garantieperiode van uw fiets)

   Let op: Gebruik de meegeleverde borgringen en wielmoeren om het voorwiel te monteren. De ring bevindt zich in het gat in de vork!

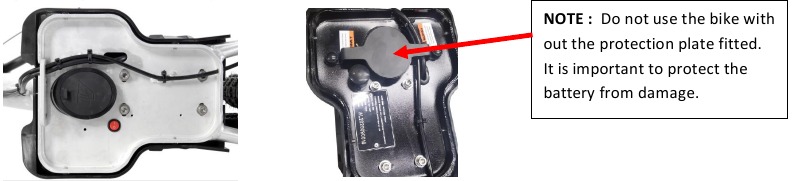

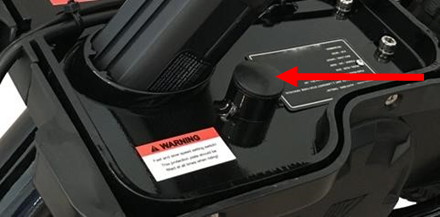

4. Laad de accu volledig op voor gebruik: verwijder de beschermplaat en open de afdekking van de accu, steek de DC-kop van de oplader in de laadpoort en steek vervolgens de stekker in de voeding. Het lampje op de oplader is rood wanneer de fiets aan het opladen is. Het lampje wordt groen wanneer hij volledig is opgeladen.

5. Controleer of de vier 4 mm inbussleutelbouten voor het stuur goed vast zitten. Maak het stuur van de fiets recht en draai vervolgens de twee 5 mm inbussleutelbouten op de stuurklem vast, zoals hieronder weergegeven.
   1. Bevestig de voorste nummerplaat aan de vork met behulp van de meegeleverde M6-bout. Het is belangrijk om dit onderdeel aan de fiets te bevestigen om te voorkomen dat uw stuur te ver draait. Er worden ook cijfers en letters bij de fiets geleverd, zodat u uw racenummer en naam kunt aanbrengen.

   2. Het stuur moet symmetrisch zijn

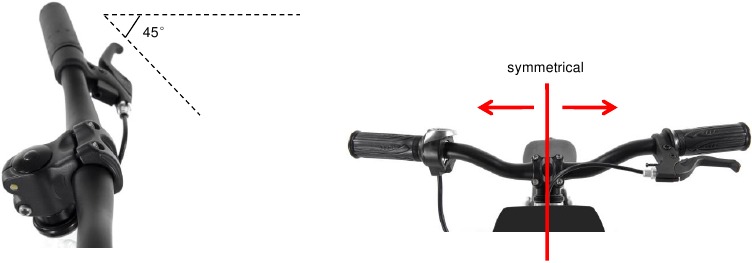

   3. Stel de horizontale hoek van de remhendel in op ongeveer 45°

Hoe te gebruiken

1. Draag persoonlijke beschermingsmiddelen, een helm, een veiligheidsbril, veiligheidsschoenen, handschoenen, elleboogbeschermers, kniebeschermers enz.

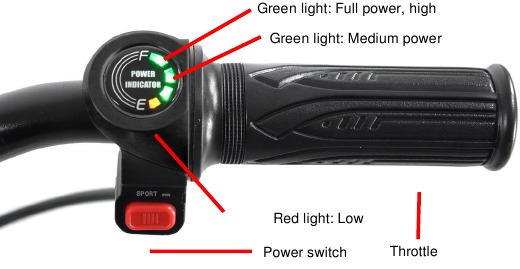

2. Instructie gashendel/display,
   Let op: de batterij-indicator geeft alleen het batterijniveau aan wanneer er met de fiets onder belasting wordt gereden.

3. Druk op de aan/uit-knop om in te schakelen. Druk op de aan/uit-knop om uit te schakelen.
4. Gebruik de hand om de gashendel te draaien en het vermogen te regelen.
5. Voor de veiligheid, wanneer de aan/uit-schakelaar is ingeschakeld, geeft het display aan dat de stroom is ingeschakeld.
6. Instructies voor de snelheidschakelaar:
   Voor de veiligheid en om rijders te helpen de fiets te leren kennen, heeft de fiets drie snelheidsinstellingen. De onderstaande afbeelding toont de snelheidschakelaar van de controller. Druk op de snelheidschakelaar om tussen de snelheidsinstellingen te wisselen:
   I I = Snel: de snelheid van de fiets is 12 MPH.
   0 = Gemiddeld: de snelheid van de fiets is 10 MPH.
   l = Langzaam: de snelheid van de fiets is 8 MPH.

   Voor de bediening van deze snelheidschakelaar is een volwassene nodig. Controleer fysiek of de snelheidsmodus correct is door de fiets te bedienen voordat u het kind op de fiets laat rijden.
   1. Gedetailleerd bedieningsproces:
      • Verwijder de stop die de snelheidschakelaar bedekt.
      • Dan ziet u de snelheidschakelaar in het frame, druk op de schakelaar om de snelheid te wijzigen.
      • Zet de aan/uit-schakelaar op het stuur aan, draai de gashendel terwijl het wiel van de grond is om te controleren of de snelheid verandert of niet.
7. De batterij vervangen.

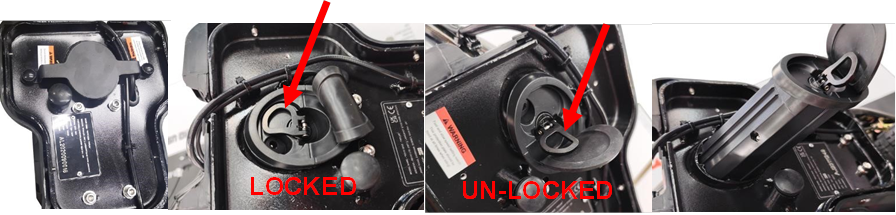

   1. Schakel de stroom uit. Laat de fiets voorzichtig op zijn kant rusten of zet hem ondersteboven. Verwijder de bevestigingen van de beschermplaat en de beschermplaat. Open de rubberen afdekking van de batterij om toegang te krijgen tot de ontgrendelingspal.

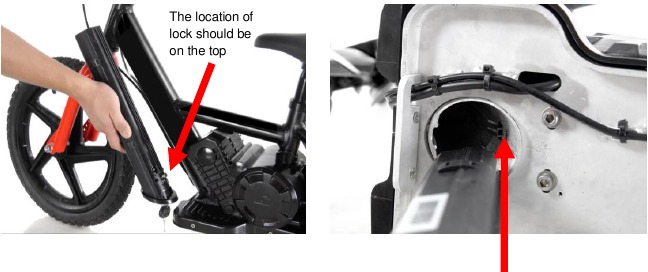

   2. Til de ontgrendelingspal omhoog zoals hieronder weergegeven en gebruik deze om de batterij voorzichtig uit de fiets te trekken, terwijl u met uw andere hand de batterij vasthoudt.
   3. Vergeet niet om bij het terugplaatsen van de batterij de vergrendeling te sluiten en de beschermplaat terug te plaatsen.

      Wanneer u de batterij in de fiets schuift, is het belangrijk om deze voorzichtig in de fiets te plaatsen in plaats van deze met de zwaartekracht naar binnen te laten glijden. Als u de batterij met de zwaartekracht naar binnen laat glijden, raakt de fiets en uw batterijbehuizing beschadigd.

   4. Duw de gekozen batterij in het frame langs de baan, let op de richting van de batterij.

   5. Draai de sleutel om de batterij te vergrendelen. Verwijder de sleutel en sluit de rubberen batterijafdekking. Plaats de beschermplaat terug over de batterij.

8. Opstartproces: zitten, duwen, gas geven, remmen, oefenen (draag beschermende kleding en rijd buiten in grote open ruimtes onder toezicht van een volwassene)

Training zonder aandrijving:

1. Schakel de stroom uit.
2. Pas de zithoogte aan de rijder aan.
3. Duw met uw voeten op de grond, net als bij een conventionele loopfiets.
4. Oefen balans, glijdend draaien.
5. Gebruik de remmen om veilig te stoppen terwijl u uw evenwicht bewaart.

Elektrische modus:

6. Zet de stroomschakelaar aan.
7. Kies de juiste snelheidsinstelling.
8. Plaats uw voeten op de grond, geef gas en oefen langzaam vooruit te bewegen, langzaam te versnellen en te remmen.
9. Wanneer de rijder het bedienen van de gashendel en het remmen onder de knie heeft, plaatst u uw voeten op de pedalen.
10. Houd een veilige afstand tussen de rijder en de obstakels. Let op het vermijden van voetgangers en let op het beheersen van de snelheid.
11. Schakel de stroom uit voordat u van de fiets stapt.

Dagelijks onderhoud

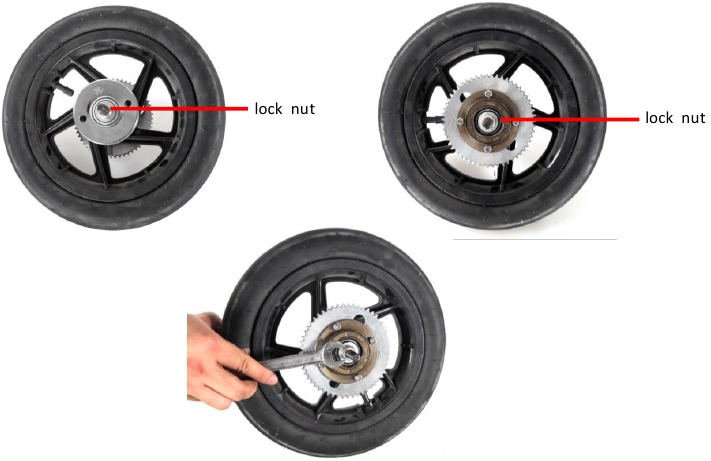

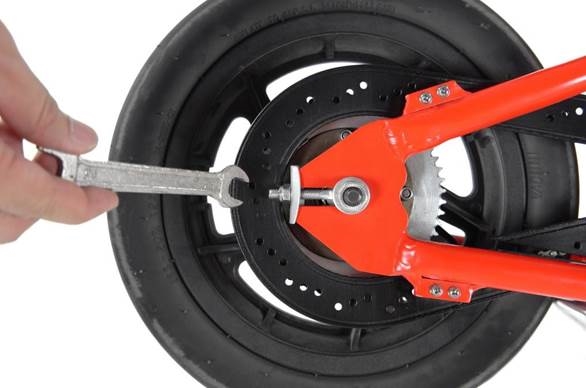

1. Kettingspanning: maak de asmoeren en de bout los waarmee de achterste trommelrem aan het frame is bevestigd. Draai aan de kettingspannermoer aan elke kant van de fiets om de ketting af te stellen. Als u alleen wat speling uit de ketting haalt, zorg er dan voor dat u de moer aan beide zijden van de as evenveel draait om ervoor te zorgen dat het voorste en achterste tandwiel uitgelijnd blijven. Draai na het afstellen de asmoeren vast. Draai de bout van de achterste trommelrem vast.

2. Als er na een tijdje fietsen zijwaartse beweging in het wiel zit, draai dan de wielborgmoeren vast.

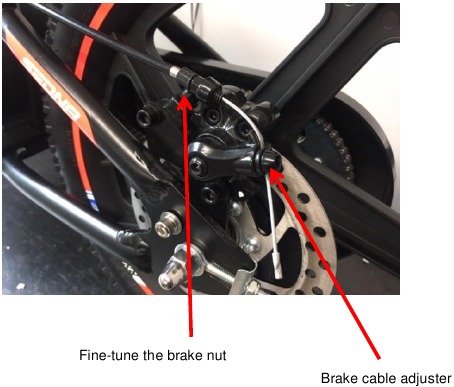

3. Aanpassing van de remprestaties: er zijn verschillende manieren om uw rem af te stellen, we raden aan om na elke rit de remfunctie/afstelling van de fiets te controleren, VERVANG DE REMBLOKKEN WANNEER HET FRICTIEMATERIAAL LAAG IS.
   Zie de onderstaande afbeeldingen:

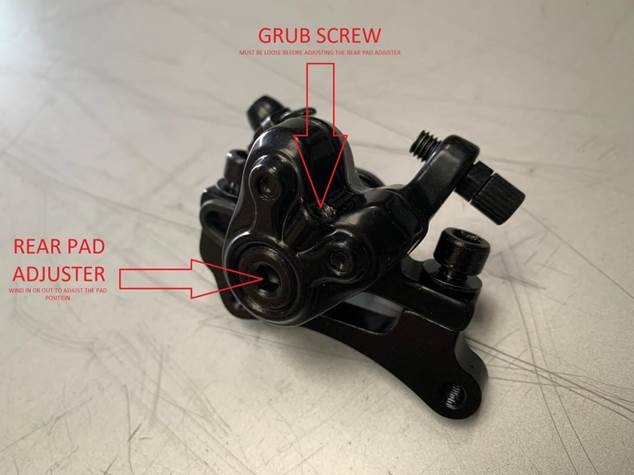

4. U kunt ook de positie van de achterste remblokken op de remklauw van uw fiets aanpassen, draai de stelschroef los voordat u de positie van de achterste remblokken aanpast. Draai de stelschroef na de aanpassing weer vast.

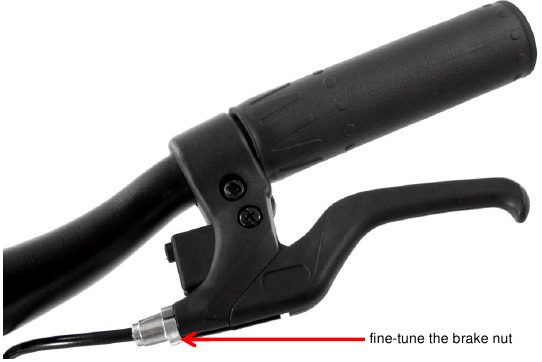

5. U kunt ook de remmoer op de remhendel fijnafstemmen.

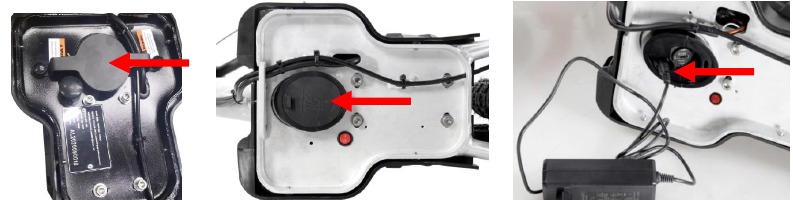

6. Batterij opladen: verwijder de beschermplaat en open het batterijklepje, steek de DC-kop van de oplader in de oplaadpoort en steek vervolgens de stekker in de voeding. Het lampje op de oplader is rood wanneer de fiets aan het opladen is. Het lampje wordt groen wanneer deze volledig is opgeladen.


Veiligheidsinformatie oplader

Input: 100 - 240Vac, 50/60Hz, 0.8A.
Output: 29.4Vdc, 1.0A

• Houd de oplader te allen tijde droog.
• Voor uw eigen veiligheid mag u dit apparaat nooit met natte of vochtige handen gebruiken vanwege de kans op elektrocutie.
• Gebruik alleen een zachte, schone, droge doek om het oppervlak van deze stekker schoon te maken. Gebruik geen water of chemicaliën om schoon te maken.
• Laat de oplader niet vallen en stoot er niet tegen, dit kan schade veroorzaken. Ruw gebruik kan de interne printplaten en mechanica breken.
• Verwijderd houden van stof, extreme vochtigheid en direct zonlicht.
• Verwijderd houden van vuur.
• Probeer nooit onderdelen van dit apparaat te demonteren.
• Laat opladers nooit lange tijd onbeheerd achter.
• Gooi dit product veilig weg!
• Alle producten zijn uitgebreid getest om de kwaliteit te waarborgen. Als er tijdens gebruik of opslag verkleuring of transformatie door hitte wordt geconstateerd, stop dan onmiddellijk met het gebruik en neem contact op met de dealer.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met dit product spelen.
• Gebruik alleen de originele Revvi-oplader die bij de fiets is geleverd! Gebruik nooit een andere oplader! Als u een vervangende oplader nodig heeft, neem dan contact op met Revvi ltd of een geautoriseerde dealer.

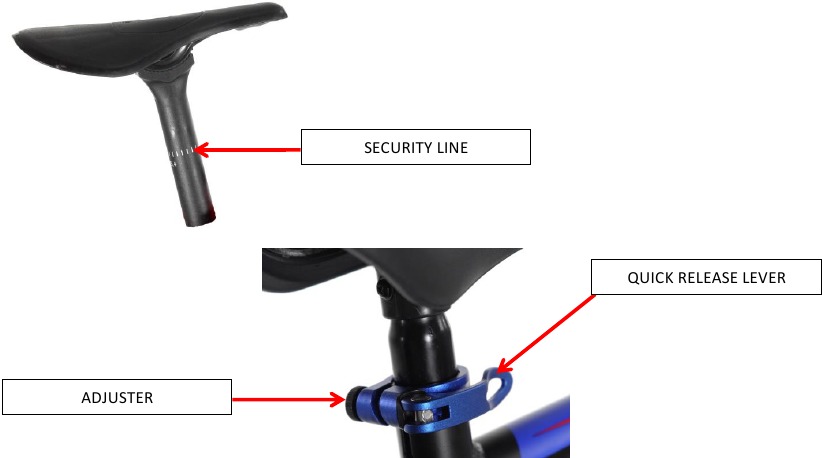

De zithoogte aanpassen: gebruik de snelspanklem om het zadel vast te zetten of los te maken. Beweeg het zadel op en neer naar de gewenste hoogte. Gebruik de stelinrichting om de sterkte van de klem te vergroten of te verkleinen. De zadelpen mag niet hoger worden ingesteld dan de veiligheidslijn.

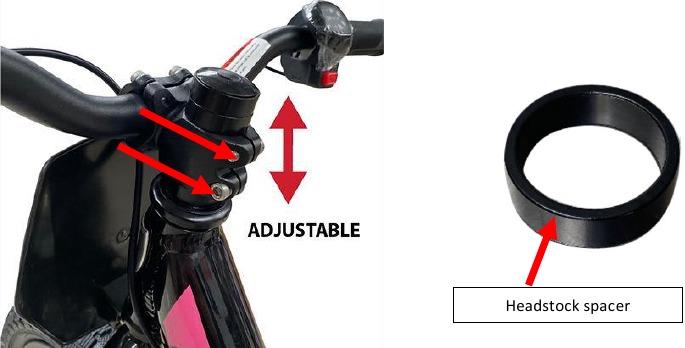

U kunt de stuurhoogte op uw fiets aanpassen door de 10 mm balhoofdspacers onder en boven de stuurklem te verplaatsen. Dit model heeft 2 x 10 mm balhoofdspacers.

Let op: Draai de bouten van de stuurklem vast voordat u gaat rijden.

Volg het onderstaande onderhoudsschema:

Veiligheidsmaatregelen

1. Let op: de productafbeeldingen zijn uitsluitend ter illustratie. Deze afbeeldingen geven mogelijk niet het exacte product weer. Specificaties kunnen veranderen. Lees de handleiding zorgvuldig door voordat u de fiets gebruikt en controleer of de onderdelen in goede staat zijn om de veiligheid tijdens het rijden te garanderen. Neem onmiddellijk contact op met de dealer als er een probleem is. Controleer ook of de fiets is ingesteld op de juiste snelheidsinstelling voor de berijder voordat u hem laat rijden. (LAGE SNELHEID - 8MPH / GEMIDDELDE SNELHEID - 10MPH / HOGE SNELHEID - 12MPH)
2. Kinderen dienen de fiets te gebruiken onder toezicht van ouders of volwassenen.
3. Deze fiets is niet waterdicht! Vermijd rijden in natte omstandigheden. De fiets dient te worden geparkeerd op een droge en geventileerde plaats. Spoel/reinig de fiets niet met water. Het wordt aanbevolen om hem schoon te vegen met een doek om de fiets schoon te maken.
4. Houd u aan de plaatselijke wet- en regelgeving. Vermijd openbare wegen, trottoirs en paden.
5. Niet-professionele onderhoudspersoneel is het verboden onderdelen te demonteren en te vervangen.
6. Het is verboden om stunts met de fiets uit te voeren.
7. Inspecteer en zorg ervoor dat alle schroeven vastzitten voordat u gaat rijden.
8. De fiets is niet ontworpen om steile hellingen op te rijden!
9. Wanneer de fiets niet kan rijden vanwege een heuvel of zachte ondergrond, schakel dan de stroom uit om schade aan de elektrische componenten te voorkomen.
10. Schakel de stroom uit wanneer u van de fiets afstapt of deze voortduwt, voor het geval de berijder onbedoeld het gaspedaal bedient.
11. Bedien de fiets nooit als de zijafdekking en kettingkast niet zijn geïnstalleerd. Zorg ervoor dat handen, voeten, lichaam, kleding of andere soortgelijke voorwerpen niet in contact komen met roterende of bewegende onderdelen.
12. Laad de fiets alleen op met de meegeleverde Revvi-oplader! Andere opladers beschadigen de batterij.
