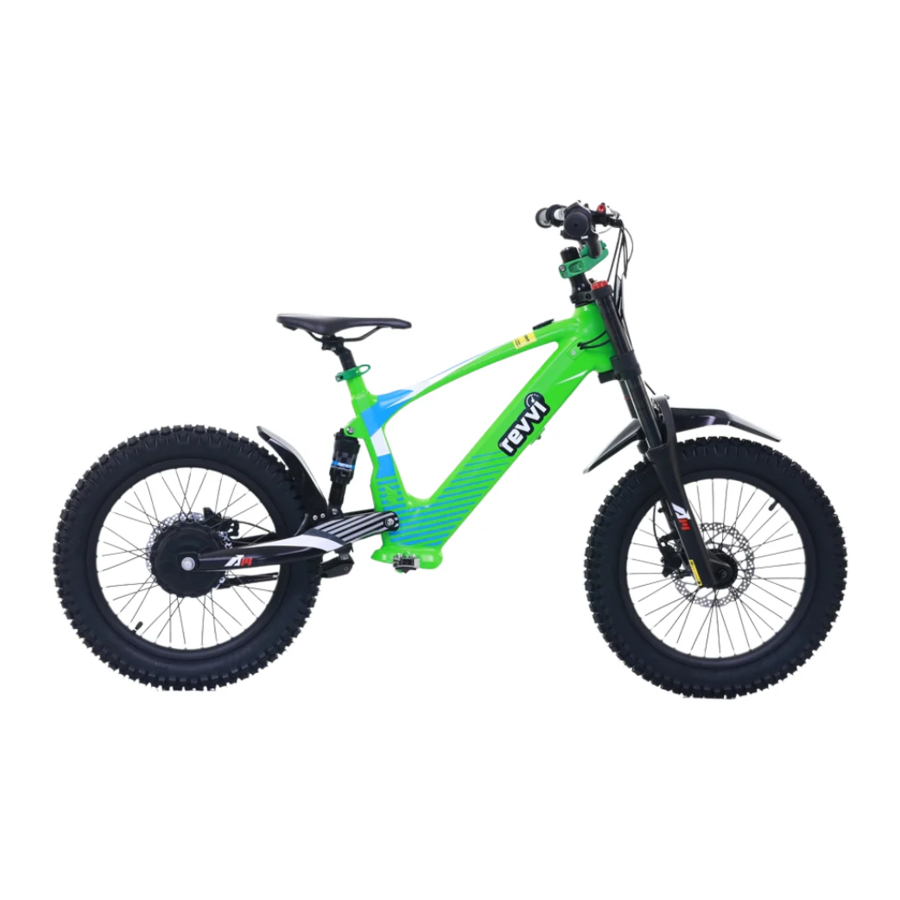

Revvi 18 Handleiding

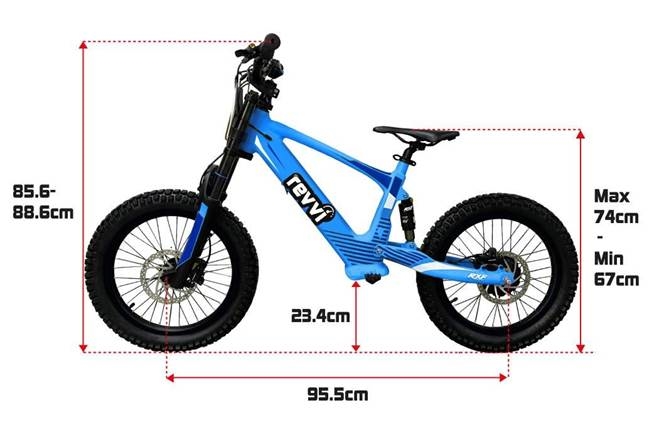

Fietsspecificaties

Rider Age Guideline: Alleen geschikt voor rijders vanaf 8 jaar. Het is altijd naar goeddunken van de ouder of persoon die toezicht houdt over de leeftijd van de rijder. KINDEREN MOETEN WORDEN BEGELEID DOOR EEN VOLWASSENE. Begin met rijden met de lage snelheidsinstelling!
Maximum rider weight: 50 kg Fietsspecificaties

Beschermende kleding

Advies voor de eerste rit

1. Draag beschermende kleding voordat je gaat rijden: helm, rijkleding, rijlaarzen, handschoenen, kniebeschermers, elleboogbeschermers, bril
2. Tijdens je eerste rit moet je de snelheidsmodus aanpassen en er een selecteren op basis van de wegomstandigheden en je rijvaardigheid
3. Het is niet toegestaan om passagiers op deze fiets te vervoeren,
4. Het is niet toegestaan om de aangegeven belasting van 50 kg te overschrijden;

Veiligheidssuggestie

Dit product moet voor het rijden worden gecontroleerd op potentiële veiligheidsrisico's:

1. Of de bevestigingsmiddelen van de hele fiets los zitten.
2. Of de banden krassen, lekken of scheuren hebben.
3. Of de bandenspanning voldoet aan de rijvereisten.
4. Draag beschermende kleding voordat je gaat rijden: helm, rijkleding, rijlaarzen, handschoenen, kniebeschermers, elleboogbeschermers, bril;

Waarschuwing voor geknoei

Het is verboden de fiets zonder toestemming aan te passen, anders kan de veilige werking niet worden gegarandeerd. Bijvoorbeeld:

1. Accu's of motoren zonder toestemming vervangen
2. Bevestigingsmiddelen zonder toestemming vervangen
3. Niet-geautoriseerde vervanging van de framestructuur

Veilige bediening

1. Kinderen mogen tijdens het rijden niet uit het zicht van volwassenen zijn
2. Wacht tot de motor is afgekoeld voordat je gaat rijden als de motor oververhit is

Beschermende kleding

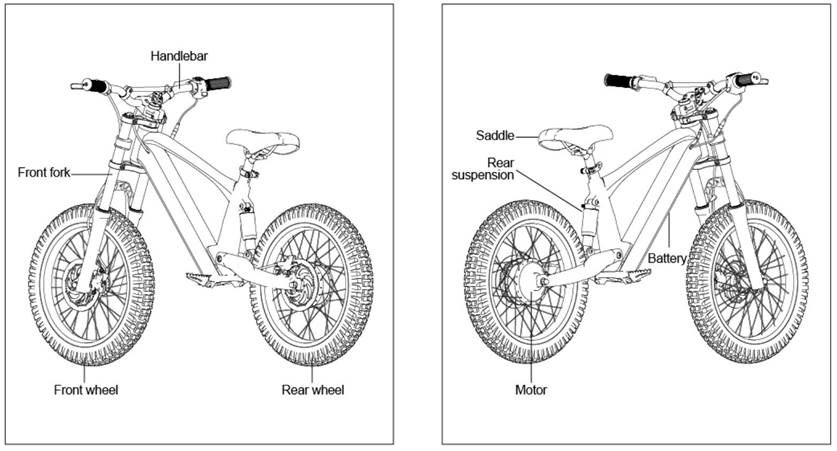

Voertuigstructuur

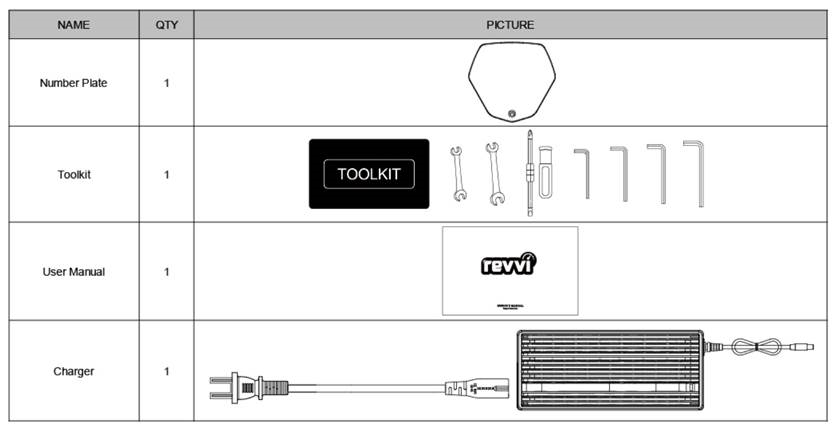

Accessoires

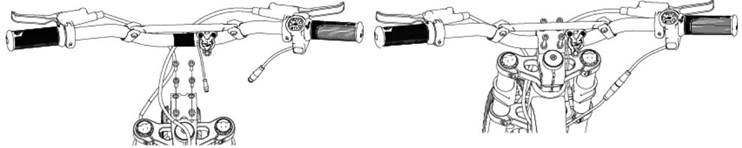

Fietsmontage

Montage/Onderhoud/Vervanging van onderdelen moet worden uitgevoerd door een gekwalificeerde monteur!

1. Haal de fiets uit de doos en verwijder de verpakking,
2. Bevestig het stuur aan de stuurpen met de meegeleverde inbussleutel en bouten. Zie de afbeeldingen hieronder.

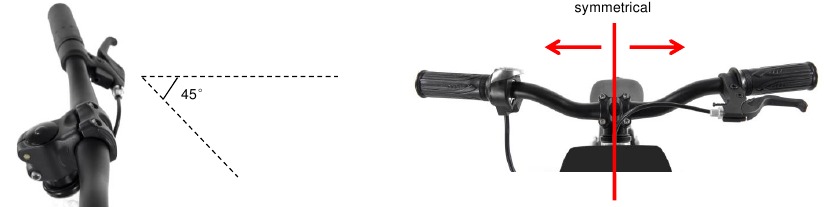

3. Het stuur moet symmetrisch zijn

4. Stel de horizontale hoek van de remhendel in op ongeveer 45°

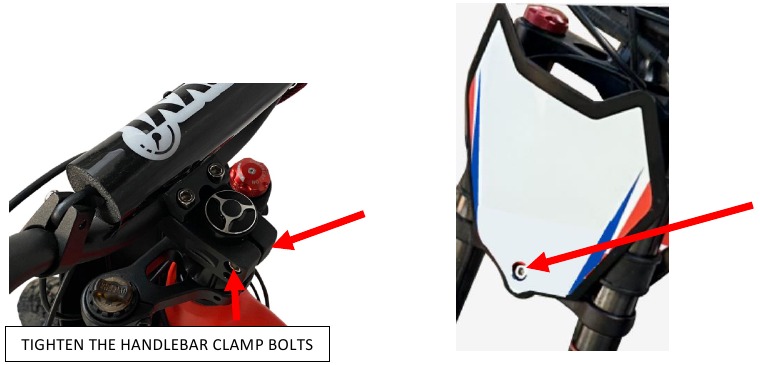

5. Controleer of de vier inbusbouten voor het stuur goed vast zitten. Maak het stuur van de fiets recht en draai vervolgens de twee inbusbouten op de stuurklem vast, zoals hieronder weergegeven.
6. Sluit de gasklepconnector en de front and rear brake cut off connectors aan, Zorg ervoor dat je de twee pijlen op de connectoren uitlijnt voordat je ze aansluit.
7. Bevestig de nummerplaat aan de voorkant van de vorken met de meegeleverde M6-bout. Er worden ook cijfers en letters bij de fiets geleverd, zodat je je racenummer en naam kunt aanbrengen.

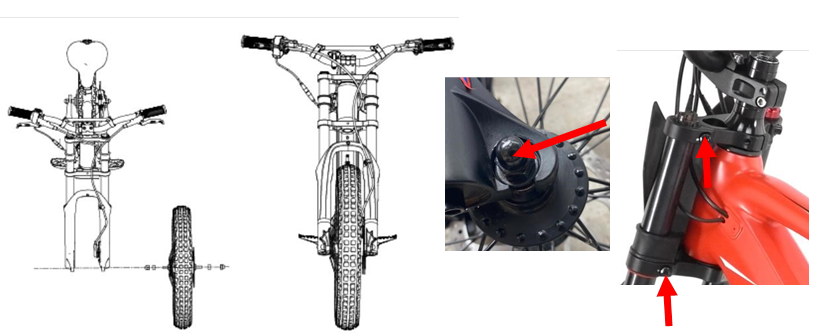

8. Monteer nu het voorwiel op de vorken met het meegeleverde gereedschap en bevestigingsmiddelen. De ring bevindt zich in het gat in de vorken aan elke kant en de moer kan worden vastgedraaid zoals hieronder weergegeven
9. Stel de voorvorken in op de gewenste hoogte en draai de vier klembouten vast.
   Let op: Zorg ervoor dat beide vorken op exact dezelfde hoogte zijn ingesteld.

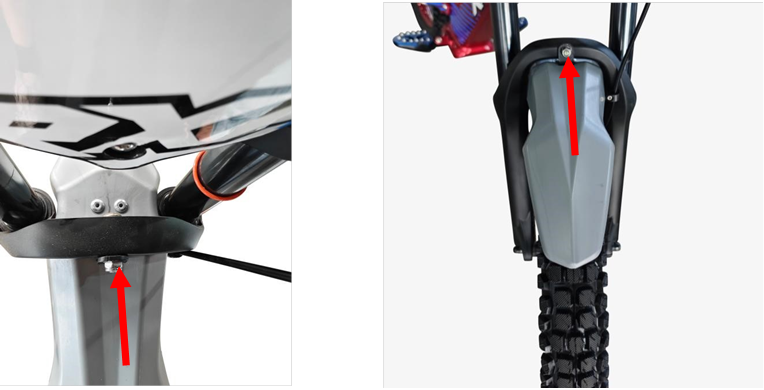

10. Bevestig het voorspatbord aan de vorken met de meegeleverde moer en bout. Zie de afbeeldingen hieronder ter referentie:
    (Opmerking: Bewaar de doos en de verpakking van je fiets gedurende de garantieperiode van je fiets)

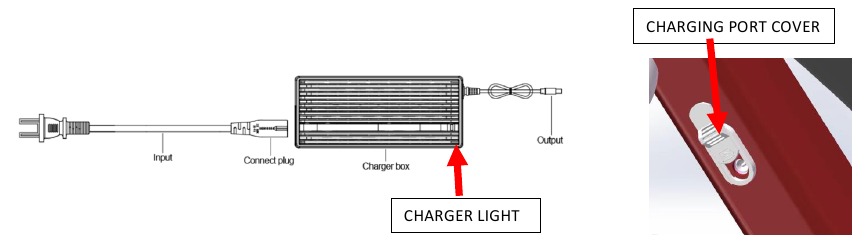

Opladen

8. Laad de accu volledig op voor gebruik. Schuif eerst de afdekking van de oplaadpoort aan de voorkant van het frame, zodat de oplaadpoort zichtbaar is, steek de stekker van de uitgangsterminal in de oplaadpoort van de accu, sluit de stekker van de ingangsterminal aan op de voeding en schakel deze in om de accu op te laden. Het lampje op de oplader is groen als de accu volledig is opgeladen of als de accu niet wordt gedetecteerd. Het is rood wanneer de accu wordt gedetecteerd en wordt opgeladen. De oplaadtijd is ongeveer 1 uur 10 minuten.
   Er zijn twee opties om je accu op te laden:
   Optie 1: Laad de accu op wanneer deze op de fiets is gemonteerd.
   Optie 2: Verwijder de accu van de fiets en laad de accu op.
   Let op: Na gebruik van de fiets/accu moet je deze opnieuw opladen voordat je hem opbergt om schade/slechte prestaties te voorkomen. Als je de accu/fiets 1 maand niet gebruikt, laad de accu dan op om hem in goede staat te houden. Als je dit niet doet, raakt de accu beschadigd en presteert hij slecht.

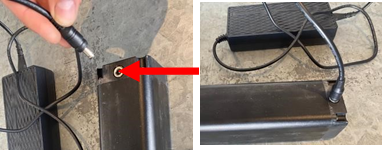

Accu opladen buiten de fiets:

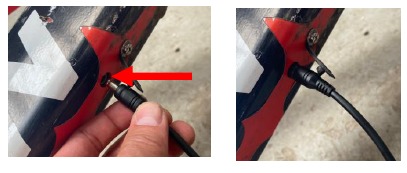

Accu opladen wanneer deze op de fiets is gemonteerd:

• Gebruik de fiets nooit zonder de oplaadpoortafdekking gesloten. Er komt modder en water in de oplaadpoort. Dit zal leiden tot schade/uitval van de accu of oplader.
• Gebruik alleen de Revvi-oplader die bij deze fiets/model wordt geleverd om de accu op te laden. Het gebruik van de verkeerde/aftermarket-oplader kan de accu beschadigen en een thermisch incident veroorzaken. De accu mag alleen door volwassenen worden opgeladen en mag niet zonder toezicht worden achtergelaten.

Veiligheidsinformatie oplader

• Houd de oplader te allen tijde droog.
• Gebruik dit apparaat voor je eigen veiligheid nooit met natte of vochtige handen vanwege de mogelijkheid van elektrocutie.
• Gebruik alleen een zachte, schone, droge doek om het oppervlak van deze stekker te reinigen. Gebruik geen water of chemicaliën om schoon te maken.
• Laat de oplader niet vallen en stoot er niet tegenaan, dit kan schade veroorzaken. Ruwe behandeling kan de interne printplaten en mechanica breken. - Verwijderd houden van stof, extreme vochtigheid en direct zonlicht.
• Verwijderd houden van vuur.
• Probeer nooit onderdelen van dit apparaat te demonteren.
• Laat opladers nooit onbeheerd achter tijdens het opladen.
• Voer dit product veilig af!
• Alle producten zijn uitgebreid getest om de kwaliteit te waarborgen. Als er tijdens gebruik of opslag verkleuring of transformatie door warmte wordt geconstateerd, stop dan onmiddellijk met het gebruik en neem contact op met de dealer.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met dit product spelen.
• Gebruik alleen de originele Revvi-oplader die bij de fiets is geleverd! Gebruik nooit een andere oplader! Als je een vervangende oplader nodig hebt, neem dan contact op met Revvi ltd of een erkende dealer.

Gevaarlijk thermisch incident
Lithium-ionaccu's hebben een hoog risico op een thermisch incident
Lithium-ionaccu's zijn veilig onder normale omstandigheden, maar als de accu wordt blootgesteld aan overlading, extrusie, botsing, wateroverlast en andere omstandigheden. Accu-uitzetting, vervorming en barsten leiden tot kortsluiting en oververhitting van de accu.
Schakel eerst de stroom uit. Ten tweede moet de accu onmiddellijk worden gekoeld, water is de beste oplossing. Als de brand heviger wordt, gebruik dan een ABC-droogpoederblusser of een CO2-blusser om de brand te blussen en koel de beschadigde accu vervolgens met water tot hij volledig is afgekoeld. Verplaats de beschadigde accu ten slotte naar een veilige plaats en evacueer snel de omgeving. Verwijder indien mogelijk de brandbare stoffen rond de beschadigde accu.
Let op

1. Gebruik geen ijs om lithiumaccu's te koelen. Omdat het voorkomt dat interne warmte ontsnapt, zal de interne temperatuur snel stijgen en zullen elektrolytgassen zich ophopen, waardoor de accu mogelijk explodeert.
2. Zelfs als er open vuur is, gebruik dan geen schuimblusser. Het schuim wordt aan de rand van de accu bevestigd om een thermische isolator te vormen, wat de chemische reactie verhoogt en meer warmte produceert.

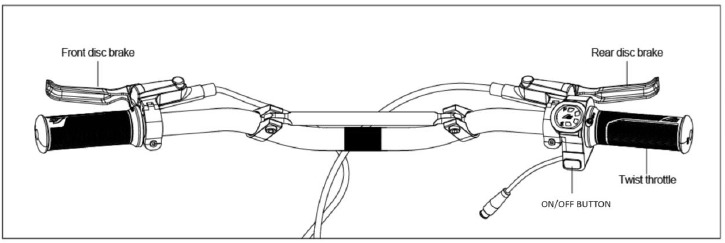

Fietsbediening

Voorrem
De schijfremmen voor worden gebruikt om de voorwielen te remmen en gebruiken oliedruk om te remmen

Achterrem
De schijfremmen achter worden gebruikt om de achterwielen te remmen en gebruiken oliedruk om te remmen.

De fiets inschakelen
Gebruik de aan/uit-schakelaar op de gasklep om de fiets in/uit te schakelen, zoals weergegeven in de afbeelding.

Snelheidsmodus
Wijzig de snelheidsmodus door de plastic dop te verwijderen die de snelheidsschakelaar aan de bovenkant van het frame van de fiets bedekt, zoals weergegeven in de bijgevoegde afbeelding. Je kunt de gewenste snelheidsmodus selecteren met de snelheidsschakelaar.
L = LAGE SNELHEID (15 km/u)
M = GEMIDDELDE SNELHEID (22 km/u)
H= HOGE SNELHEID (32 km/u)

LET OP: De fiets blijft in de laatst gebruikte snelheidsinstelling staan!

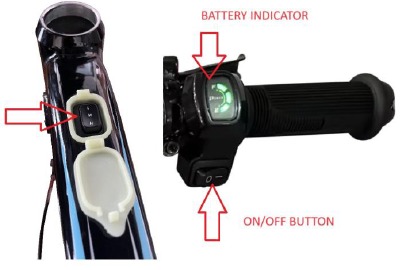

Draaigreep
Draai geleidelijk aan de gasklephuls om het vermogen toe te passen. Draai de gasklep terug om het vermogen te verminderen.

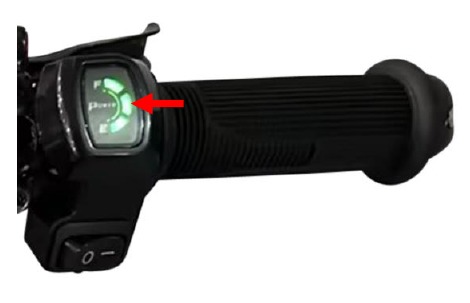

Batterij-indicatorweergave:
Het batterijdisplay heeft 3 balken om het batterijvermogen weer te geven.

Let op: De batterij-indicatorweergave op de gasklep wordt alleen weergegeven wanneer er onder belasting met de fiets wordt gereden. Als de fiets stilstaat, geeft de gasklep een onnauwkeurige indicatie.

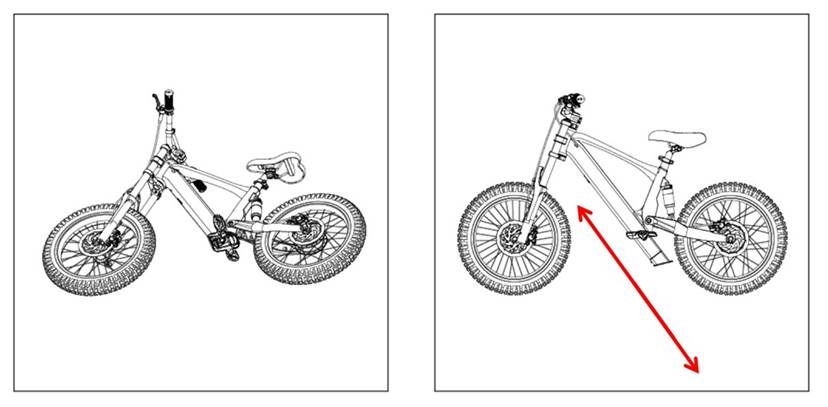

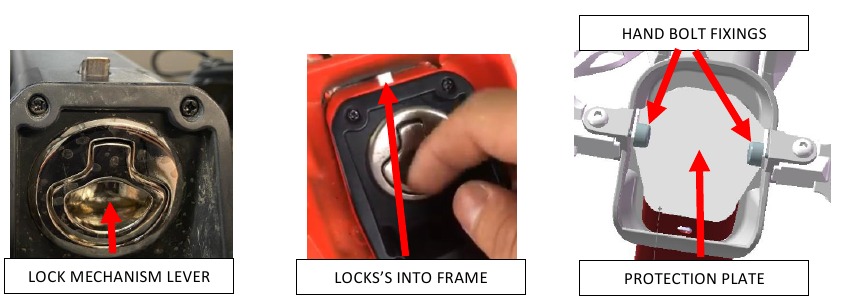

Batterij verwijderen en plaatsen

Batterij verwijderen:

• Schakel de stroom uit. Leg de fiets voorzichtig op zijn kant.
• Verwijder de beschermplaat. Deze is bevestigd met twee handbouten.
• Zorg ervoor dat de oplader niet op de batterij is aangesloten.
• Ontgrendel het batterijvergrendelingsmechanisme en trek de batterij uit het frame.

Batterij plaatsen:

• Duw de batterij voorzichtig in het frame totdat deze op zijn plaats vastklikt.
• Plaats de beschermplaat met behulp van de twee handbouten.
  LET OP: Gebruik de fiets nooit zonder de beschermplaat. Het is belangrijk om de batterij te beschermen tegen schade tijdens het rijden en ervoor te zorgen dat de batterij niet uit de fiets valt.

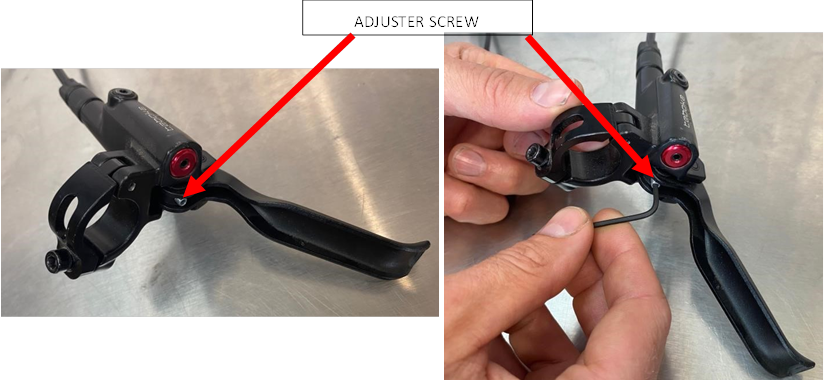

Afstelling remhendel

Stel de positie van de remhendel naar en van het stuur af met behulp van de stelschroef op de remhendel (zie hieronder)

Controleer de remfunctie goed voordat u gaat rijden!

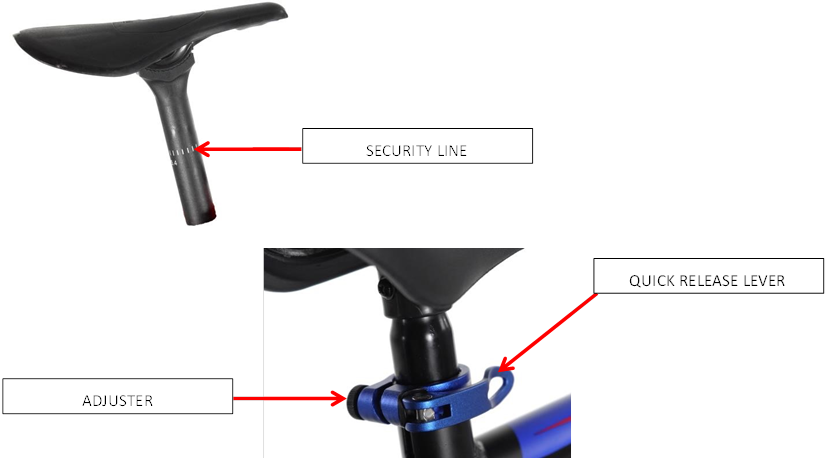

Zithoogte aanpassen

De zithoogte aanpassen: Gebruik de snelspanner om het zadel vast te zetten of los te maken. Beweeg het zadel op en neer naar de gewenste hoogte. Gebruik de stelschroef om de sterkte van de klem te vergroten of te verkleinen. De zadelpen mag niet hoger worden ingesteld dan de veiligheidslijn. Het niet naleven van de veiligheidslijn kan het frame beschadigen.

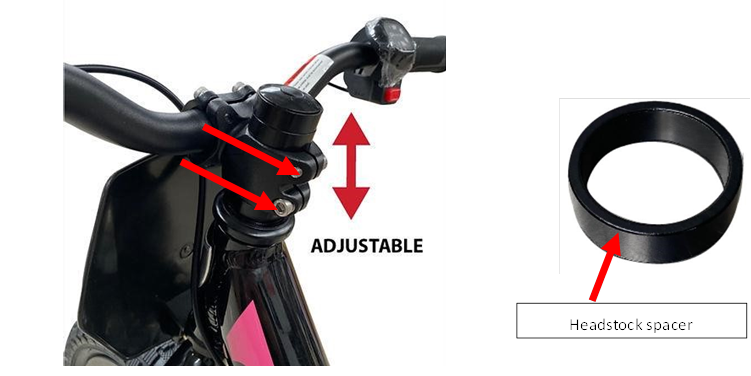

Stuurhoogte

U kunt de stuurhoogte van uw fiets aanpassen door de 10 mm balhoofdafstandhouders onder en boven de stuurklem te verplaatsen. Dit model heeft 3 x 10 mm balhoofdafstandhouders.

Let op: Draai de bouten van de stuurklem vast voordat u gaat rijden.

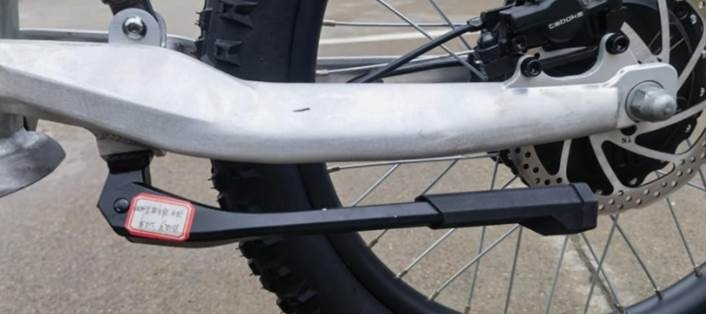

Standaard

De standaard wordt in de doos meegeleverd en is niet aan de fiets gemonteerd! Hij kan gemakkelijk worden gemonteerd als u hem wilt gebruiken.

MONTEER DEZE STANDAARD NIET OP DE FIETS ALS U VAN PLAN BENT OM MET DE FIETS TE SPRINGEN! HIJ KAN TIJDENS HET SPRINGEN INKLAPPEN!

Motoroverbelasting

De Revvi eighteen fiets heeft een thermische beveiliging tegen overbelasting. Als u de fiets/motor overbelast om een van de volgende redenen, wordt de motor uitgeschakeld en stopt de werking om schade te voorkomen:

• De berijder is te zwaar. Meer dan 50 kg.
• De grond is te zacht.
• U rijdt te veel heuvels/hellingen op.

Als de motor overbelast raakt en uitschakelt, laat u de fiets/motor afkoelen voordat u weer gaat rijden.
Wanneer de motoroverbelasting inschakelt, blijven de lampjes op de gashendel branden om aan te geven dat er stroom is, maar de motor zal niet inschakelen wanneer de gashendel wordt gedraaid!

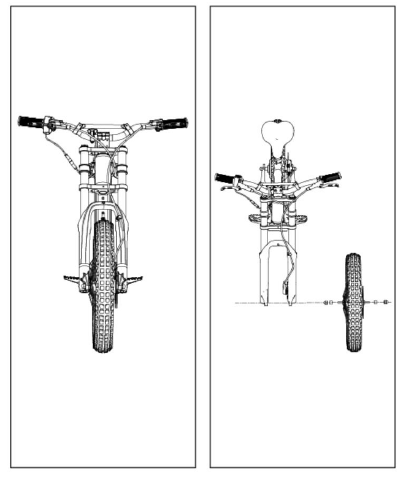

Montage voor- / achterwiel

Onderhoud/vervanging van onderdelen moet worden uitgevoerd door een gekwalificeerde monteur!

Voorwiel demonteren
Gebruik eerst een moersleutel om de bevestigingsmoeren aan de linker- en rechterkant van het voorwiel los te draaien, houd vervolgens het stuur vast en til de voorvork op, waarna het voorwiel kan worden verwijderd. Dit is een 2-persoonsbediening.

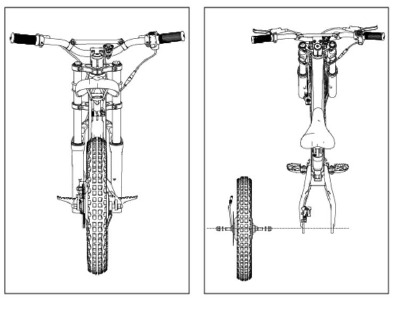

Voorwiel monteren
Til de voorvork van de fiets op, lijn de as aan beide zijden van de voorwielnaaf uit met de gaten aan het onderste deel van de voorvorken, monteer het voorwiel in de voorvork en draai de bevestigingsmoeren aan de linker- en rechterkant van het voorwiel vast met een steeksleutel om het voorwiel te monteren. Dit is een 2-persoonsbediening.

Achterwiel demonteren
Koppel eerst de connector tussen de achternaafmotor en de controller los en voer vervolgens de draad uit de swingarm. Gebruik een moersleutel om de moeren aan elke kant van het achterwiel los te draaien. Til de achterste swingarm op om het achterwiel te verwijderen. Dit is een 2-persoonsbediening.

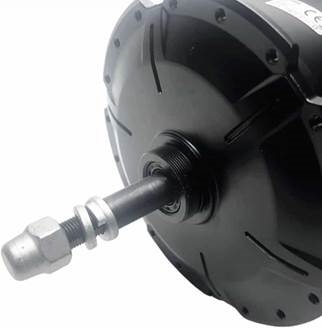

Achterwiel monteren
Lijn eerst de as aan beide zijden van de achternaafmotor uit met de asgaten aan het onderste deel van de swingarm, monteer de as van de achternaafmotor in de swingarm en steek de anti-dropringen in de verzonken platforms van de swingarm aan de rechter- en linkerkant.
Voer de draad van de achternaafmotor door de ring in de swingarm, verbind de motordraad van de achternaaf met de controllerdraad en draai vervolgens de bevestigingsmoeren vast. Dit is een 2-persoonsbediening.

Controleer de staat van de voor- en achterbanden

1. Controleer of er sneden of scherpe voorwerpen in de voor- en achterbanden zitten. Als u een probleem vindt, vervang dan de band.
2. Controleer of de profieldiepte van de voor- en achterbanden voldoet aan de profieldiepte die vereist is voor de rijomstandigheden. Zo niet, vervang dan de band.
3. Controleer de levensduur van de banden. Het wordt aanbevolen om de banden na 3 jaar gebruik te vervangen, ongeacht de bandenslijtage.

Controleer de bandenspanning van de voor- en achterbanden
Verwijder het ventieldopje en meet of de bandenspanning geschikt is voor de rijomstandigheden. We raden 20 - 25psi aan voor de meeste omstandigheden. Als de spanning onjuist is, pas deze dan aan met een pomp. Zodra de spanning correct is, plaatst u het ventieldopje terug.

Controleer de spaakspanning van het voor- en achterwiel
Controleer voor elke rit of de spaken los zitten, de spanning van de spaken moet worden getest. Als de spaken los zitten, moet een gekwalificeerde monteur ze vastdraaien.

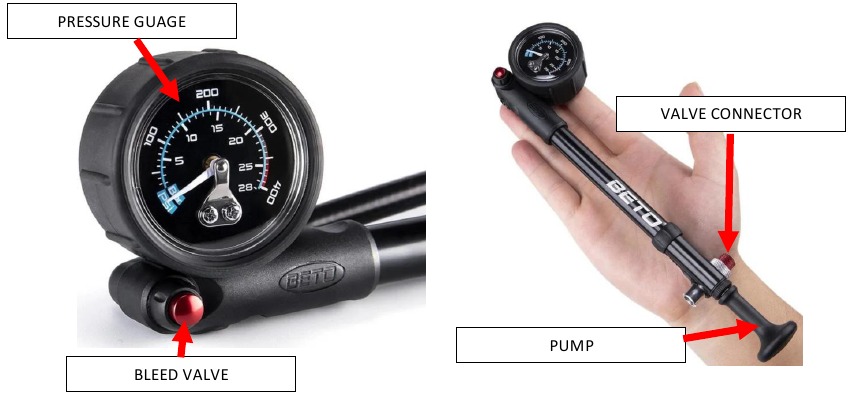

Achterdemperpomp

De achterdemper kan worden opgepompt tot maximaal 140 psi. Om de achterdemper te controleren/op te pompen, heeft u een MTB-demperpomp nodig, zoals hieronder weergegeven. Controleer de druk van de achterdemper minstens één keer per maand. Om de demper zachter te maken, kunt u de druk verlagen met behulp van de ontluchtingsklep. Dit maakt de demper zachter en de terugslag langzamer. Als u de druk te veel verlaagt, zal de demper niet terugveren en wordt de veerweg verkort.

Onderhoud/vervanging van onderdelen moet worden uitgevoerd door een gekwalificeerde monteur!

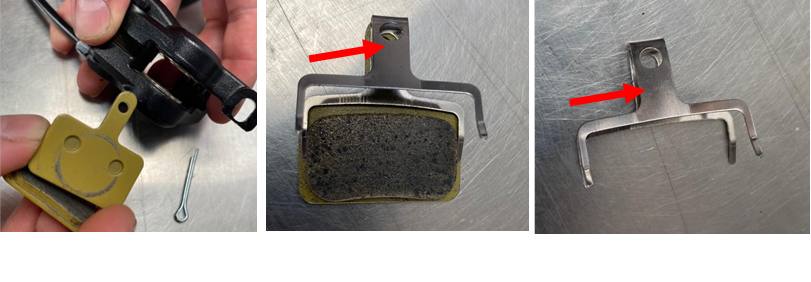

Wanneer het materiaal van uw remblokken laag is, moet u de remblokken vervangen volgens de onderstaande stappen:

Draai de twee inbusbouten los waarmee de remklauw aan de vork/swingarm is bevestigd. Verwijder de remklauw.

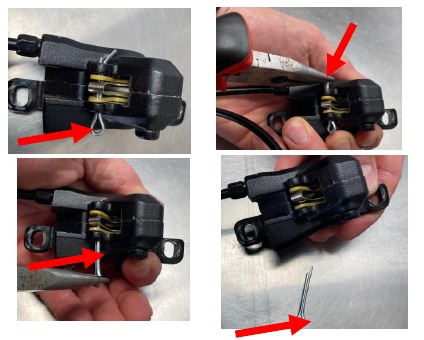

Verwijder de splitpen uit de remklauw met behulp van een punttang.

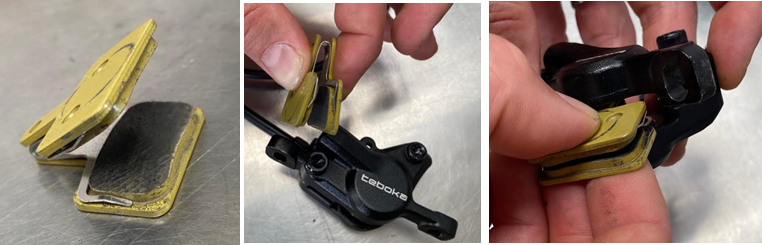

Verwijder de remblokken uit de remklauw en verwijder vervolgens de blokken uit de blokspanner.

Plaats de nieuwe blokken in de blokspanner. Plaats nu de blokken en de blokspanner in de remklauw.

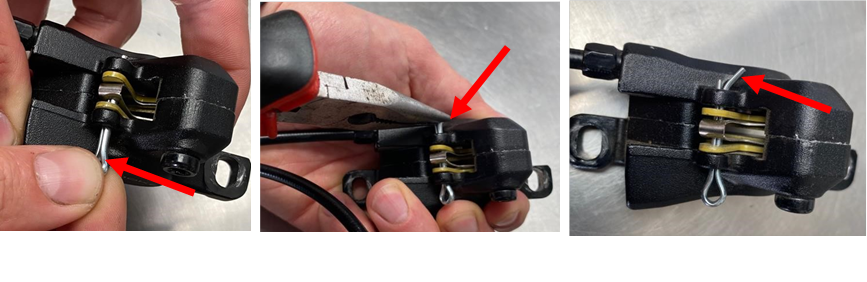

Voer de splitpen door de remklauw, de blokken en de blok spanner. Buig het uiteinde van de splitpen zodat de blokken goed vastzitten en er niet uitvallen. Bevestig en draai de remklauw vast aan de vork/swingarm met behulp van de originele inbusbouten.

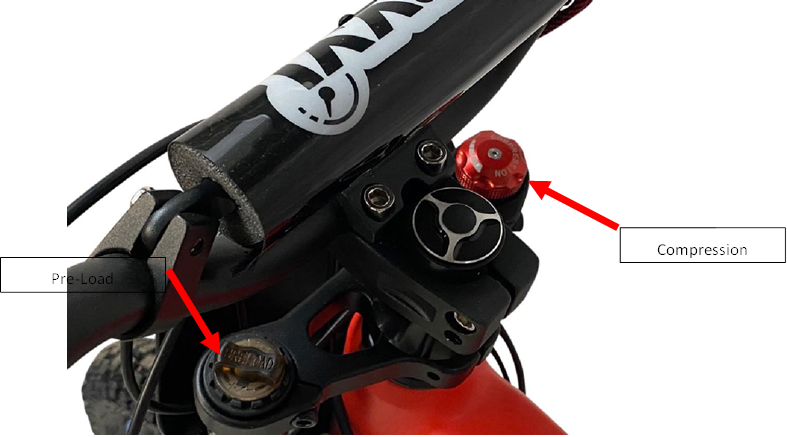

Voorvork afstelling

U kunt de voorbelasting en compressie van de voorkant aanpassen met behulp van de stelschroeven op de vorken, zoals hieronder weergegeven:

Onderhoudsschema

Volg het onderstaande onderhoudsschema:

Voorzichtig

1. Let op: de productafbeeldingen zijn uitsluitend ter illustratie. Deze afbeeldingen geven mogelijk niet het exacte product weer.
   Specificaties kunnen veranderen.
   Lees de handleiding zorgvuldig door voordat u de fiets gebruikt en controleer of de onderdelen in goede staat zijn om de veiligheid tijdens het rijden te garanderen. Neem onmiddellijk contact op met de dealer als er een probleem is. Controleer ook of de fiets is ingesteld op de juiste snelheidsinstelling voor de berijder voordat u hem laat rijden. (LANGZAME SNELHEID – 15 km/u / GEMIDDELDE SNELHEID – 21,5 km/u / HOGE SNELHEID - 32 km/u)
2. Kinderen moeten de fiets gebruiken onder toezicht van ouders of volwassenen. Kinderen moeten beschermende kleding dragen (bijv. helm, handschoenen, kniebeschermers, elleboogbeschermers, enz.) tijdens het rijden. Let op dat de fiets niet bedoeld is voor vervoer.
3. De fiets moet op een droge en geventileerde plaats worden geparkeerd. Spoel/reinig de fiets niet met water. Het wordt aanbevolen om hem schoon te vegen met een doek met E-Bike-schuim geleverd door Revvi.
4. Houd u aan de lokale wet- en regelgeving. Vermijd openbare wegen, trottoirs en paden.

   Het is illegaal om op elektrische scooters op de openbare weg, trottoirs of fietspaden te rijden. Ze zijn alleen bedoeld voor gebruik op privéterrein met toestemming van de eigenaar. Kinderen moeten te allen tijde worden begeleid door een volwassene. Vertraag en vergroot de remafstand bij het remmen om de veiligheid te garanderen op regenachtige, besneeuwde dagen en gladde gebieden.
5.
   Montage/onderhoud/vervanging van onderdelen moet worden uitgevoerd door een gekwalificeerde monteur!
6. Sta kinderen niet toe om aan de fiets te werken.
7. Controleer voor het rijden of de moeren/bouten/bevestigingen en alle onderdelen van het voertuig zijn vastgedraaid. Controleer of de bandenspanning correct is en of de rem naar behoren werkt.
8. Het is verboden om met de fiets stunts uit te halen.
9. De fiets is niet ontworpen om steile hellingen op te rijden!
10. Wanneer de fiets niet kan rijden vanwege een heuvel of zachte ondergrond, schakel dan de stroom uit om schade aan elektrische componenten te voorkomen.
11. Schakel de stroom uit wanneer u van de fiets stapt of deze duwt, voor het geval de bestuurder per ongeluk gas geeft.
12. Laat handen, voeten, lichaam, kleding of andere soortgelijke voorwerpen niet in contact komen met roterende of bewegende onderdelen.
13. Laad de fiets op met alleen de meegeleverde Revvi-oplader! Andere opladers beschadigen de batterij.
14. Wanneer u van de fiets stapt of deze duwt, schakel dan de stroom uit om onbedoeld gas geven te voorkomen.
15. Laat handen, voeten, lichaamsdelen, kleding of soortgelijke voorwerpen niet in contact komen met roterende of bewegende onderdelen. (bijv. wiel, motor, schijfrem, enz.)
16.
    Gebruik alleen de Revvi-oplader die bij deze fiets/model is geleverd om de batterij op te laden. Het gebruik van de verkeerde/aftermarket-oplader kan de batterij beschadigen en een thermisch incident veroorzaken. De batterij mag alleen worden opgeladen door volwassenen en mag niet zonder toezicht worden achtergelaten.
17.
    Gebruikers worden eraan herinnerd voorzichtig te zijn tijdens het rijden, omdat vaardigheden nodig zijn om vallen of botsen te voorkomen, wat kan leiden tot letsel bij gebruikers of derden.
18. Rijden is verboden op rivieren/watermassa's, snelwegen, plaatsen met veel verkeer, drukke plaatsen en andere gevaarlijke omgevingen.
19. De maximale belasting van deze fiets is 50 kg, overbelasting van de fiets zal deze beschadigen.
20. Richtlijn voor de leeftijd van de berijder: alleen geschikt voor berijders van 8 jaar en ouder. Het is altijd naar goeddunken van de ouder of persoon die toezicht houdt op de leeftijd van de berijder. KINDEREN MOETEN WORDEN BEGELEID DOOR EEN VOLWASSENE. Begin met rijden met de langzame snelheidsinstelling!
21.
    Ouders of voogden moeten ervoor zorgen dat kinderen de juiste instructie/les hebben gekregen voordat ze gaan rijden, vooral met betrekking tot het veilige gebruik van remsystemen.
22. Bij het weggooien van batterijen moeten deze worden gescheiden van gewoon huishoudelijk afval. Behandel ze volgens de lokale wet- en regelgeving. Als u niet zeker weet hoe u een batterij moet weggooien, neem dan contact met ons op om de terugzending te organiseren.
