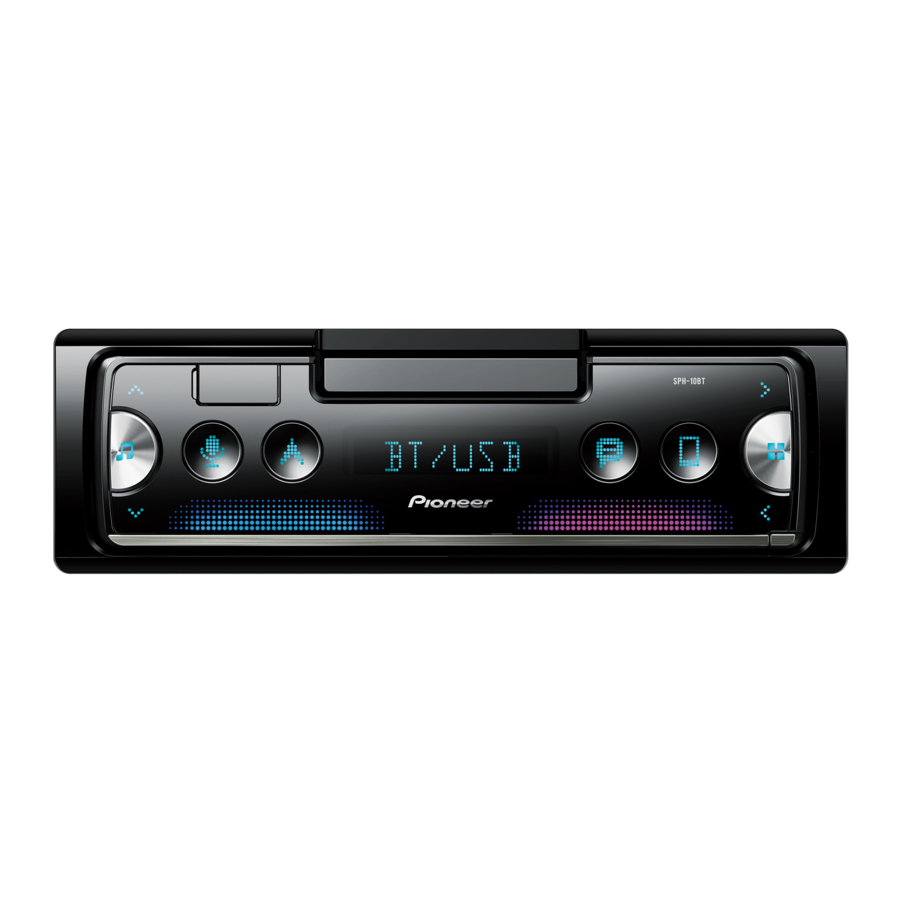

Pioneer SPH-10BT Handleiding

Aansluitingen

• Wanneer de luidsprekeruitgang door 4 kanalen wordt gebruikt, gebruik dan luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit apparaat.
• Wanneer de uitgang van de achterluidspreker wordt gebruikt door 2 Ω subwoofer, gebruik dan luidsprekers van meer dan 70 W (maximaal ingangsvermogen).
  * Raadpleeg de aansluitingen voor een aansluitmethode.
• De zwarte kabel is de aarde. Wanneer u dit apparaat of een vermogensversterker (apart verkrijgbaar) installeert, moet u ervoor zorgen dat u eerst de aardingsdraad aansluit. Zorg ervoor dat de aardingsdraad goed is aangesloten op metalen onderdelen van de carrosserie. De aardingsdraad van de vermogensversterker en die van dit apparaat of een ander apparaat moeten afzonderlijk met verschillende schroeven op de auto worden aangesloten. Als de schroef voor de aardingsdraad losraakt of eruit valt, kan dit leiden tot brand, rookontwikkeling of storing.

  *1 Niet meegeleverd bij dit apparaat

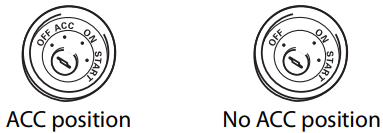

Wanneer u dit apparaat installeert in een voertuig zonder een ACC-stand (accessoire) op het contactslot, kan het niet aansluiten van de rode kabel op de aansluiting die de werking van de contactsleutel detecteert, leiden tot ontlading van de batterij.

• Gebruik dit apparaat alleen met een 12-volts batterij en negatieve aarding. Als u dit niet doet, kan dit leiden tot brand of een storing.
• Om kortsluiting, oververhitting of een storing te voorkomen, moet u de onderstaande aanwijzingen volgen.
  • Koppel de negatieve pool van de batterij los voor de installatie.
  • Zet de bedrading vast met kabelklemmen of plakband. Wikkel plakband om de bedrading die in contact komt met metalen onderdelen om de bedrading te beschermen.
  • Plaats alle kabels uit de buurt van bewegende delen, zoals de schakelpook en de stoelrails.
  • Plaats alle kabels uit de buurt van warme plaatsen, zoals in de buurt van de verwarmingsuitlaat.
  • Sluit de gele kabel niet aan op de batterij door deze door het gat naar de motorruimte te leiden.
  • Bedek alle losgekoppelde kabelconnectoren met isolatietape.
  • Maak geen kabels korter.
  • Knip nooit de isolatie van de stroomkabel van dit apparaat door om de stroom met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.
  • Gebruik een zekering met de voorgeschreven waarde.
  • Sluit de negatieve luidsprekerkabel nooit rechtstreeks aan op aarde.
  • Bundel nooit negatieve kabels van meerdere luidsprekers.
• Wanneer dit apparaat is ingeschakeld, worden stuursignalen via de blauwe/witte kabel verzonden. Sluit deze kabel aan op de systeemafstandsbediening van een externe vermogensversterker of de automatische antennerelaisaansluiting van het voertuig (max. 300 mA 12 V DC). Als het voertuig is uitgerust met een glazen antenne, sluit deze dan aan op de voedingsaansluiting van de antenneversterker.
• Sluit de blauwe/witte kabel nooit aan op de voedingsaansluiting van een externe vermogensversterker. Sluit hem ook nooit aan op de voedingsaansluiting van de automatische antenne. Dit kan leiden tot ontlading van de batterij of een storing.
• Het grafische symbool op het product betekent gelijkstroom.

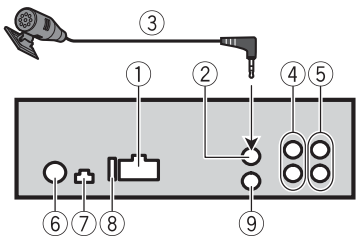

Dit apparaat

1. Stroomkabelingang
2. Microfooningang
3. Microfoon (3 m)
4. Achteruitgang of subwooferuitgang
5. Vooruitgang
6. Antenne-ingang
7. Parkeersensoringang
   UART-adapter (meegeleverd met parkeersensoreenheid (ND-PS1)) kan worden aangesloten (apart verkrijgbaar).
8. Zekering (10 A)
9. Bedrade afstandsbediening-ingang
   Harde afstandsbediening adapter kan worden aangesloten (apart verkrijgbaar).

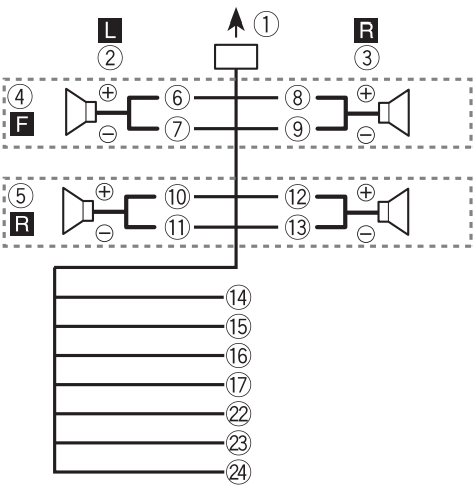

Stroomkabel

Voer deze aansluitingen uit wanneer u geen achterluidsprekerkabel aansluit op een subwoofer.

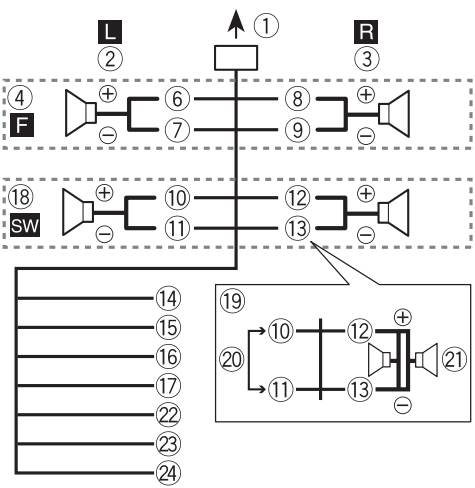

Voer deze aansluitingen uit wanneer u een subwoofer gebruikt zonder de optionele versterker.

In het geval van 19 hierboven, vertegenwoordigen twee 4 Ω subwoofers die parallel zijn aangesloten een belasting van 2 Ω.

1. Naar stroomkabelingang
2. Links
3. Rechts
4. Voorluidspreker
5. Achterluidspreker
6. Wit
7. Wit/zwart
8. Grijs
9. Grijs/zwart
10. Groen
11. Groen/zwart
12. Violet
13. Violet/zwart
14. Zwart (chassis aarde)
    Aansluiten op een schone, verfvrije metalen locatie.
15. Geel
    Aansluiten op de constante 12 V voedingsaansluiting.
16. Rood
    Aansluiten op de aansluiting die wordt geregeld door het contactslot (12 V DC).
17. Blauw/wit
    Aansluiten op de systeemstuuraansluiting van de vermogensversterker of de automatische antennerelaistuuraansluiting (max. 300 mA 12 V DC).
18. Subwoofer (4 Ω)
19. Wanneer u een subwoofer van 2 Ω gebruikt, moet u de subwoofer aansluiten op de violette en violet/zwarte kabels van dit apparaat. Sluit niets aan op de groene en groen/zwarte kabels.
20. Niet in gebruik.
21. Subwoofer (4 Ω) × 2
22. Oranje/wit
    Aansluiten op het verlichtingssignaal van een auto.
23. Violet/wit
    Van de twee draden die zijn aangesloten op het achterlicht, sluit u degene aan waarin de spanning verandert wanneer de versnellingspook in de REVERSE (R)-stand staat. Deze aansluiting zorgt ervoor dat het apparaat kan detecteren of de auto vooruit of achteruit beweegt.
24. Lichtgroen
    Wordt gebruikt om de aan/uit-status van de parkeerrem te detecteren. Deze kabel moet worden aangesloten op de voedingszijde van de parkeerremschakelaar.

OPMERKING
Wijzig het beginmenu van dit apparaat. Raadpleeg [SP-P/O] in de BEGININSTELLINGEN. De subwooferuitgang van dit apparaat is monauraal.

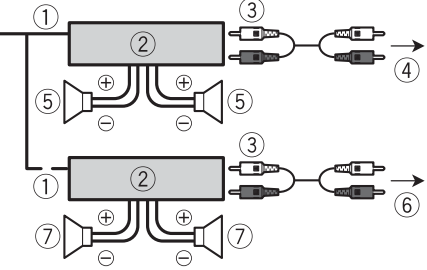

Vermogensversterker (apart verkrijgbaar)

Voer deze aansluitingen uit wanneer u de optionele versterker gebruikt.

1. Systeemafstandsbediening
   naar blauwe/witte kabel.
2. Vermogensversterker (apart verkrijgbaar)
3. Aansluiten met RCA-kabels (apart verkrijgbaar)
4. Naar vooruitgang
5. Voorluidspreker
6. Naar achteruitgang of subwooferuitgang
7. Achterluidspreker of subwoofer

Installatie

• Controleer alle aansluitingen en systemen voor de definitieve installatie.
• Gebruik geen ongeautoriseerde onderdelen, aangezien dit storingen kan veroorzaken.
• Raadpleeg uw dealer als de installatie het boren van gaten of andere wijzigingen aan het voertuig vereist.
• Installeer dit apparaat niet waar:
  • het de werking van het voertuig kan verstoren.
  • het letsel kan veroorzaken aan een passagier als gevolg van een plotselinge stop.
• Installeer dit apparaat uit de buurt van warme plaatsen, zoals in de buurt van de verwarmingsuitlaat.
• Optimale prestaties worden verkregen wanneer het apparaat wordt geïnstalleerd onder een hoek van minder dan 45°.

• Om een goede warmteafvoer te garanderen bij het gebruik van dit apparaat, moet u bij de installatie voldoende ruimte achter het achterpaneel laten en losse kabels zo omwikkelen dat ze de ventilatieopeningen niet blokkeren.

• Maak eerst het voorpaneel los door op de ontgrendelknop te drukken om de smartphonehouder te verwijderen.

DIN-montage-installatie

1. Plaats de meegeleverde montagehuls in het dashboard.
2. Zet de montagehuls vast door met een schroevendraaier de metalen lipjes (90°) op hun plaats te buigen.

   1. Dashboard
   2. Montagehuls
      • Zorg ervoor dat het apparaat stevig op zijn plaats is geïnstalleerd. Een onstabiele installatie kan overslaan of andere storingen veroorzaken.

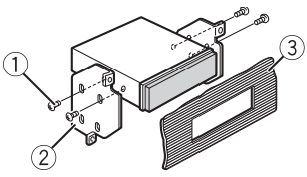

Wanneer de meegeleverde montagehuls niet wordt gebruikt

1. Bepaal de juiste positie waar de gaten op de beugel en de zijkant van het apparaat overeenkomen.

2. Draai twee schroeven aan elke kant vast.

   1. Schroef
   2. Montagebeugel
   3. Dashboard of console
      • Gebruik truss-schroeven (5 mm × 9 mm) of vlakke schroeven (5 mm × 9 mm), afhankelijk van de schroefgaten van de beugel.

Het apparaat verwijderen (geïnstalleerd met de meegeleverde montagehuls)

1. Verwijder de sierring.

   1. Sierring
      • Door het voorpaneel los te maken, is de sierring gemakkelijker toegankelijk.
      • Wanneer u de sierring opnieuw bevestigt, richt u de zijde met het deukgedeelte omhoog.
2. Steek de meegeleverde verwijdersleutels in beide zijden van het apparaat totdat ze op hun plaats klikken.
3. Trek het apparaat uit het dashboard.


Om het voorpaneel vast te zetten

Het voorpaneel kan worden vastgezet met de meegeleverde schroef.

1. Schroef

De microfoon installeren

De microfoon moet direct voor de bestuurder worden geplaatst op een geschikte afstand om zijn stem duidelijk op te vangen.

Het is uiterst gevaarlijk om de microfoonkabel om de stuurkolom of de versnellingspook te laten wikkelen. Zorg ervoor dat u de microfoon zo installeert dat deze het rijden niet belemmert. Het wordt aanbevolen om de klemmen (apart verkrijgbaar) te gebruiken om de kabel te rangschikken.

OPMERKING
Afhankelijk van het voertuigmodel kan de lengte van de microfoonkabel te kort zijn wanneer u de microfoon op de zonneklep monteert. Installeer de microfoon in dergelijke gevallen op de stuurkolom.

Om op de zonneklep te installeren

1. Plaats de microfoonkabel in de groef.

   1. Microfoonkabel
   2. Groef
2. Installeer de microfoonclip op de zonneklep.
   Het laten zakken van de zonneklep vermindert de spraakherkenningssnelheid.

   1. Microfoonclip

Om op de stuurkolom te installeren

1. Schuif de microfoonvoet om deze los te maken van de microfoonclip.

   1. Microfoon
   2. Microfoonclip
   3. Microfoonvoet
2. Installeer de microfoon aan de achterkant van de stuurkolom.

   1. Dubbelzijdige tape
