Pioneer DEH-S210UI Snelstartgids

Aansluitingen

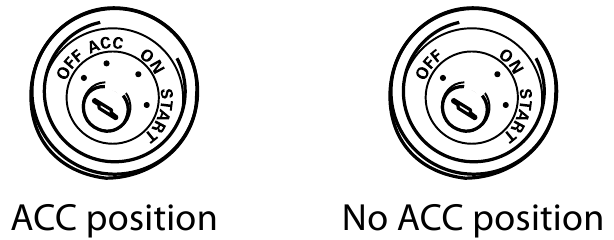

• Wanneer u dit apparaat installeert in een voertuig zonder een ACC (accessoire) stand op het contactslot, kan het niet aansluiten van de rode kabel op de terminal die de werking van de contactsleutel detecteert, leiden tot ontlading van de batterij.


• Het gebruik van dit apparaat in andere omstandigheden dan de volgende kan leiden tot brand of storing.
  • Voertuigen met een 12-volt batterij en negatieve aarding.
  • Wanneer de luidsprekeruitgang wordt gebruikt door 4 kanalen, gebruik dan luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen 1 Ω tot 3 Ω luidsprekers voor dit apparaat.
  • Wanneer de achterspeakeruitgang wordt gebruikt door 2 Ω van de subwoofer, gebruik dan luidsprekers van meer dan 70 W (maximaal ingangsvermogen).
    * Raadpleeg de aansluitingen voor een aansluitmethode.
• Om een kortsluiting, oververhitting of storing te voorkomen, moet u de onderstaande aanwijzingen volgen.
  • Koppel de negatieve pool van de batterij los voor de installatie.
  • Zet de bedrading vast met kabelklemmen of plakband. Wikkel plakband om de bedrading die in contact komt met metalen onderdelen om de bedrading te beschermen.
  • Plaats alle kabels uit de buurt van bewegende delen, zoals de schakelpook en de stoelrails.
  • Plaats alle kabels uit de buurt van hete plaatsen, zoals in de buurt van de verwarmingsuitlaat.
  • Sluit de gele kabel niet aan op de batterij door deze door het gat naar de motorruimte te leiden.
  • Bedek alle losgekoppelde kabelconnectoren met isolatietape.
  • Maak geen kabels korter.
  • Knip nooit de isolatie van de voedingskabel van dit apparaat door om de stroom met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.
  • Gebruik een zekering met de voorgeschreven waarde.
  • Sluit de negatieve luidsprekerkabel nooit rechtstreeks aan op de aarde.
  • Bind nooit negatieve kabels van meerdere luidsprekers samen.
• Wanneer dit apparaat aan staat, worden er stuursignalen via de blauw/witte kabel verzonden. Sluit deze kabel aan op de systeemafstandsbediening van een externe eindversterker of de auto-antenne relaisbesturingsterminal van het voertuig (max. 300mA 12 V DC). Als het voertuig is uitgerust met een glazen antenne, sluit deze dan aan op de voedingsaansluiting van de antenneversterker.
• Sluit de blauw/witte kabel nooit aan op de voedingsaansluiting van een externe eindversterker. Sluit hem ook nooit aan op de voedingsaansluiting van de auto-antenne. Dit kan leiden tot ontlading van de batterij of een storing.
• De zwarte kabel is de aarde. Aardingskabels voor dit apparaat en andere apparatuur (vooral producten met een hoge stroomsterkte, zoals eindversterkers) moeten afzonderlijk worden aangesloten. Als dit niet het geval is, kan een onbedoelde loskoppeling leiden tot brand of een storing.
• Het grafische symbool op het product betekent gelijkstroom.
• De functie- en audio-instellingen anders dan de instelling van de RCA pre-outs worden in het geheugen opgeslagen als het apparaat wordt losgekoppeld van de stroomvoorziening.

Dit apparaat

1. Voedingskabelingang
2. Achteruitgang of subwooferuitgang
3. Vooruitgang
4. Antenne ingang
5. Zekering (10 A)
6. Bedrade afstandsbediening ingang
   Er kan een bekabelde afstandsbedieningsadapter worden aangesloten (apart verkrijgbaar).

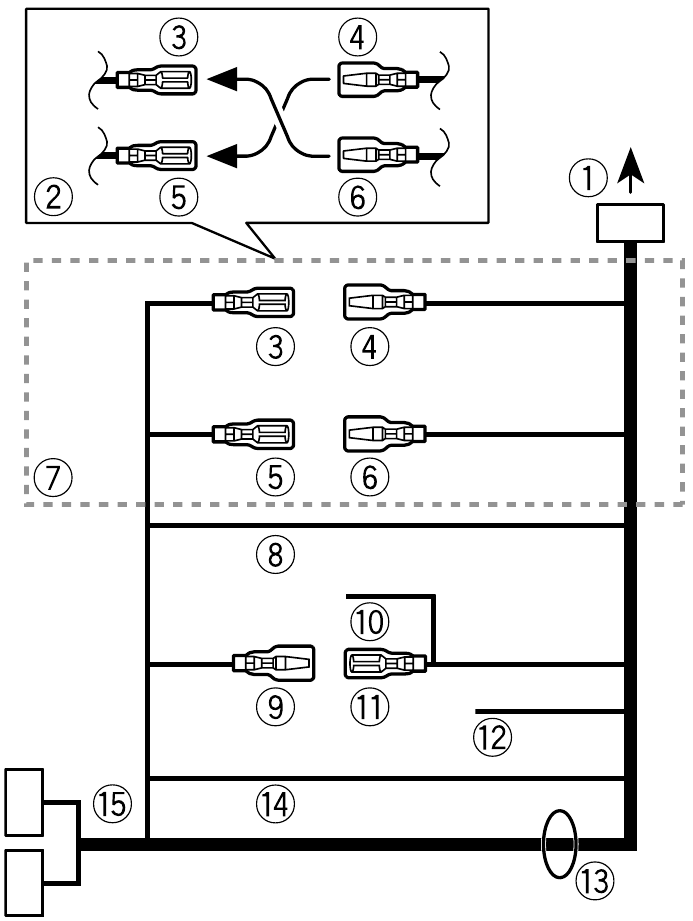

Stroomkabel

1. Naar voedingskabelingang
2. Afhankelijk van het type voertuig kan de functie van en verschillend zijn. Zorg er in dit geval voor dat u aansluit op en op .
3. Geel
   Back-up (of accessoire)
4. Geel
   Aansluiten op de constante 12 V voedingsterminal.
5. Rood
   Accessoire (of back-up)
6. Rood
   Aansluiten op de terminal die wordt bestuurd door het contactslot (12 V DC).
7. Sluit draden van dezelfde kleur op elkaar aan.
8. Zwart (chassis aarde)
9. Blauw/wit
   De pinpositie van de ISO-connector verschilt afhankelijk van het type voertuig. Sluit en aan wanneer Pin 5 een antennebesturingstype is. Sluit in een ander type voertuig nooit en aan.
10. Blauw/wit
    Aansluiten op de systeembesturingsterminal van de eindversterker (max. 300 mA 12 V DC).
11. Blauw/wit
    Aansluiten op de auto-antenne relaisbesturingsterminal (max. 300 mA 12 V DC).
12. Geel/zwart
    Als u apparatuur gebruikt met een "Mute" (Dempen) functie, sluit u deze draad aan op de "Audio Mute" (Audio dempen) draad op die apparatuur. Zo niet, houd dan de "Audio Mute" (Audio dempen) draad vrij van aansluitingen.
13. Luidsprekerdraden
    Wit: Voor links
    Wit/zwart: Voor links
    Grijs: Voor rechts
    Grijs/zwart: Voor rechts
    Groen: Achter links of subwoofer
    Groen/zwart: Achter links of subwoofer
    Violet: Achter rechts of subwoofer
    Violet/zwart: Achter rechts of subwoofer
14. Oranje/wit
    Aansluiten op het verlichtingssignaal van een auto.
15. ISO connector
    In sommige voertuigen kan de ISO-connector in tweeën zijn verdeeld. Zorg er in dit geval voor dat u beide connectoren aansluit.

OPMERKINGEN

• Wijzig het initiële menu van dit apparaat. Raadpleeg [SP-P/O MODE]. De subwooferuitgang van dit apparaat is monauraal.
• Wanneer u een subwoofer van 2 Ω gebruikt, moet u de subwoofer aansluiten op de violette en violet/zwarte draden van dit apparaat. Sluit niets aan op de groene en groen/zwarte draden.

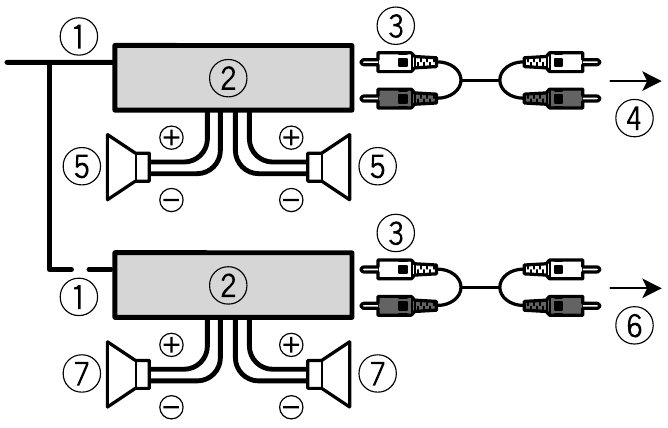

Eindversterker

(apart verkrijgbaar)

Voer deze aansluitingen uit bij gebruik van de optionele versterker.

1. Systeemafstandsbediening
   Aansluiten op blauw/witte kabel.
2. Eindversterker (apart verkrijgbaar)
3. Aansluiten met RCA-kabels (apart verkrijgbaar)
4. Naar vooruitgang
5. Voorluidspreker
6. Naar achteruitgang of subwooferuitgang
7. Achterluidspreker of subwoofer

Installatie

• Controleer alle aansluitingen en systemen voor de definitieve installatie.
• Gebruik geen ongeautoriseerde onderdelen, omdat dit storingen kan veroorzaken.
• Raadpleeg uw dealer als de installatie het boren van gaten of andere aanpassingen aan het voertuig vereist.
• Installeer dit apparaat niet waar:
  • het de werking van het voertuig kan belemmeren.
  • het letsel kan veroorzaken aan een passagier als gevolg van een plotselinge stop.
• Installeer dit apparaat uit de buurt van hete plaatsen, zoals in de buurt van de verwarmingsuitlaat.
• Optimale prestaties worden verkregen wanneer het apparaat wordt geïnstalleerd onder een hoek van minder dan 60°.

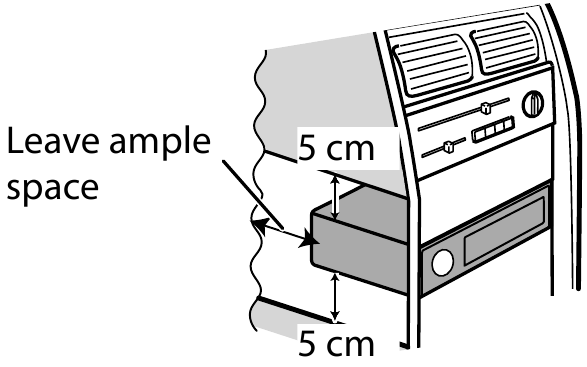

• Zorg er bij de installatie voor dat u voldoende ruimte achter het achterpaneel laat en eventuele losse kabels omwikkelt zodat ze de ventilatieopeningen niet blokkeren, om een goede warmteafvoer te garanderen bij het gebruik van dit apparaat.

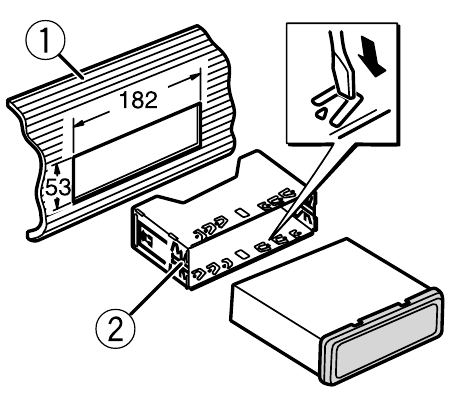

DIN-montage installatie

1. Steek de meegeleverde montagehuls in het dashboard.
2. Zet de montagehuls vast door met een schroevendraaier de metalen lipjes (90°) op hun plaats te buigen.

1. Dashboard
2. Montagehuls

• Zorg ervoor dat het apparaat stevig is geïnstalleerd. Een onstabiele installatie kan overslaan of andere storingen veroorzaken.

Wanneer de meegeleverde montagehuls niet wordt gebruikt

1. Bepaal de juiste positie waar de gaten op de beugel en de zijkant van het apparaat overeenkomen.


2. Draai aan elke kant twee schroeven vast.

   1. Tapschroef (5 mm × 9 mm, niet meegeleverd)
   2. Montagebeugel
   3. Dashboard of console

Het apparaat verwijderen (geïnstalleerd met de meegeleverde montagehuls)

1. Verwijder de sierring.

   1. Sierring
   2. Gekarteld lipje
      • Door het voorpaneel los te maken, is de sierring gemakkelijker toegankelijk.
      • Wanneer u de sierring opnieuw bevestigt, wijst u de zijde met het gekartelde lipje naar beneden.
2. Steek de meegeleverde verwijderingssleutels in beide zijden van het apparaat totdat ze vastklikken.
3. Trek het apparaat uit het dashboard.

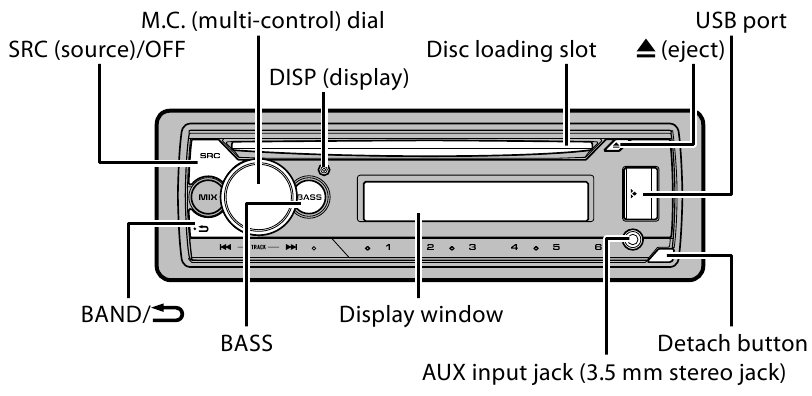

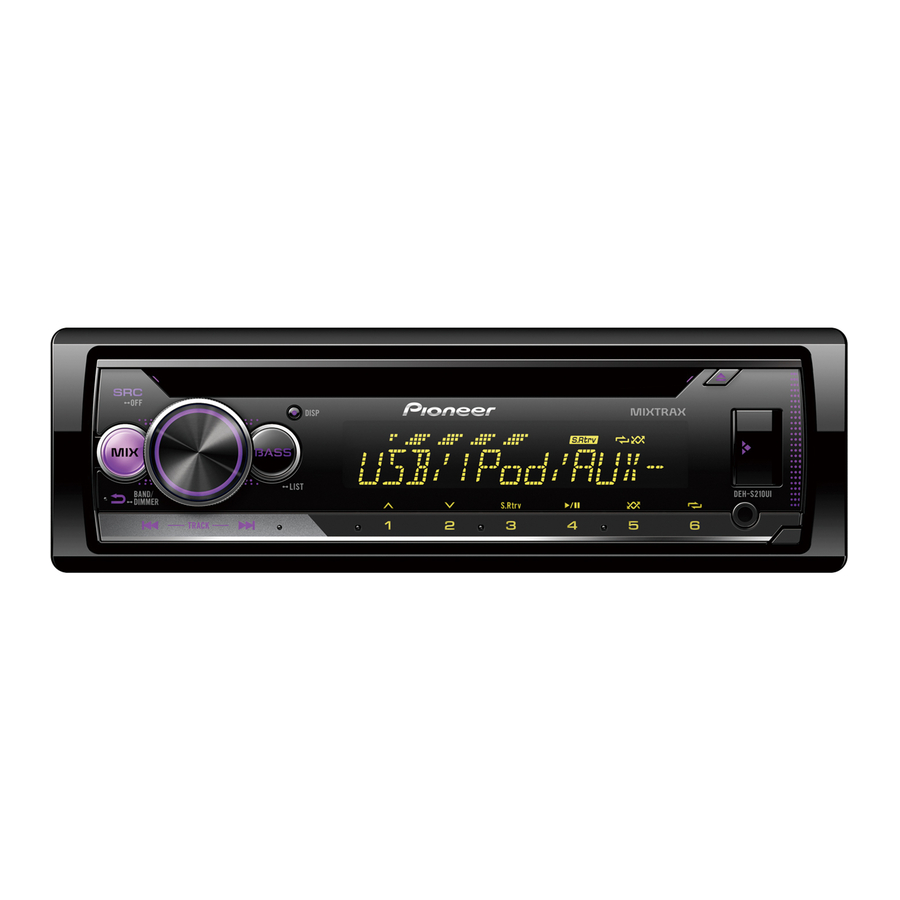

Basisbediening

DEH-S210UI

Over het hoofdmenu
U kunt verschillende instellingen aanpassen in het hoofdmenu.

1. Druk op de M.C. draaiknop om het hoofdmenu weer te geven.
2. Draai aan de M.C. draaiknop om een van de onderstaande categorieën te selecteren en druk vervolgens om te bevestigen.

• FUNCTION instellingen
• AUDIO instellingen
• SYSTEM instellingen
• ILLUMINATION instellingen
• MIXTRAX instellingen

3. Draai aan de M.C. draaiknop om de opties te selecteren en druk vervolgens om te bevestigen.

Veelgebruikte handelingen

Doel	Handeling
De stroom inschakelen	Druk op SRC/OFF om de stroom in te schakelen. Houd SRC/OFF ingedrukt om de stroom uit te schakelen.
Het volume aanpassen	Draai aan de M.C. draaiknop.
Een bron selecteren	Druk herhaaldelijk op SRC/OFF.
De weergave-informatie wijzigen	Druk herhaaldelijk op DISP.
Terugkeren naar het vorige scherm/lijst	Druk op BAND/ .
Terugkeren naar het normale scherm vanuit het menu	Houd BAND/ ingedrukt.
De helderheid van het scherm wijzigen	Houd BAND/ ingedrukt.
Het basniveau verhogen	Druk op BASS. U kunt het basniveau selecteren in [BASS BOOST].

Installatiebediening

Wanneer u na de installatie het contactslot op ON zet, verschijnt [SET UP:YES] (INSTALLEREN:JA) op het scherm.

1. Druk op de M.C. draaiknop.
2. Draai aan de M.C. draaiknop om de opties te selecteren en druk vervolgens om te bevestigen.
   Om door te gaan naar de volgende menu-optie, moet u uw selectie bevestigen.

3. [QUIT:YES] (AFSLUITEN:JA) verschijnt wanneer alle instellingen zijn gemaakt.
   Om terug te keren naar het eerste item van het installatiemenu, draait u aan de M.C. draaiknop om [QUIT:NO] (AFSLUITEN:NEE) te selecteren en drukt u vervolgens om te bevestigen.
4. Druk op de M.C. draaiknop om de instellingen te bevestigen.

Tuner-bediening

Voorkeurzenders ontvangen

1. Druk op SRC/OFF om [RADIO] te selecteren.
2. Druk op BAND/ om de band te selecteren.
   [FM1][FM2][FM3][MW]/[LW]
3. Druk op een cijferknop (1/ tot 6/ ).

Best stations memory (BSM) (Geheugen beste zenders)

1. Nadat u de band hebt geselecteerd, drukt u op de M.C. draaiknop om het hoofdmenu weer te geven.
2. Draai aan de M.C. draaiknop om [FUNCTION] (FUNCTIE) te selecteren en druk vervolgens om te bevestigen.
3. Draai aan de M.C. draaiknop om [BSM] te selecteren en druk vervolgens om te bevestigen.

Zenders handmatig opslaan

1. Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijferknoppen (1/ tot 6/ ) ingedrukt totdat deze stopt met knipperen.

CD/USB/iPod®/AUX-bediening

CD

1. Plaats een disc in de discsleuf met de labelzijde naar boven.
   Om een disc uit te werpen, stopt u eerst de weergave en drukt u vervolgens op .

USB/iPod

1. Open de USB-poortafdekking.
2. Sluit het USB-apparaat/iPod aan met een geschikte kabel.

MTP-verbinding
Een apparaat waarop Android OS 4.0 of de meeste latere versies zijn geïnstalleerd, kan via MTP op het apparaat worden aangesloten met behulp van de kabel die bij het Android-apparaat is geleverd. Afhankelijk van het aangesloten apparaat, de OS-versie of het aantal bestanden op het apparaat, kunnen audiobestanden/nummers mogelijk niet via MTP worden afgespeeld.
OPMERKING
Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] (ANDROID BEKABELD) in de SYSTEEM-instellingen worden ingesteld op [MEMORY] (GEHEUGEN).

AUX

1. Steek de stereo-miniplug in de AUX-ingang.
2. Druk op SRC/OFF om [AUX] als bron te selecteren.

Verbinding maken met de Pioneer ARC APP

De Advanced app van Pioneer verandert uw compatibele smartphone in een krachtige touchscreen-afstandsbediening.

Probeer de applicatie niet te bedienen tijdens het rijden. Zorg ervoor dat u langs de weg gaat staan en uw voertuig op een veilige plaats parkeert voordat u de bedieningselementen op de applicatie gebruikt.

Wanneer u een verbinding maakt met een Android-apparaat

1. Ga naar het SYSTEM-menu (zie "Over het hoofdmenu").
2. Draai aan de M.C. draaiknop om [ANDROID WIRED] te selecteren en druk vervolgens om te bevestigen.
3. Draai aan de M.C. draaiknop om [APP CONTROL] te selecteren en druk vervolgens om te bevestigen.
4. Draai aan de M.C. draaiknop om [P.APP AUTO ON] te selecteren en druk vervolgens om te bevestigen.
5. Draai aan de M.C. draaiknop om [ON] te selecteren en druk vervolgens om te bevestigen.
6. Verbind dit apparaat met het apparaat via USB.
   De Pioneer ARC APP op het Android-apparaat start automatisch.

Wanneer u een verbinding maakt met een iPhone

1. Verbind dit apparaat met de iPhone via USB.
2. Druk op SRC/OFF om een bron te selecteren
3. Houd de M.C. draaiknop ingedrukt. De Pioneer ARC APP op de iPhone start.
   LET OP
   Als de verbinding mislukt, start u de Pioneer ARC APP op de iPhone.

Luisteren naar Spotify®

(Alleen compatibel met Spotify geïnstalleerd op de iPhone)
Update de firmware van de Spotify-applicatie naar de nieuwste versie voor gebruik.
Voordat u begint, verbindt u dit apparaat met het mobiele apparaat via USB (alleen iPhone).

1. Druk op SRC/OFF om [SPOTIFY] te selecteren.
2. Start de Spotify-applicatie op het mobiele apparaat en start het afspelen.
