WAHL Professional Series, 93069 Handleiding

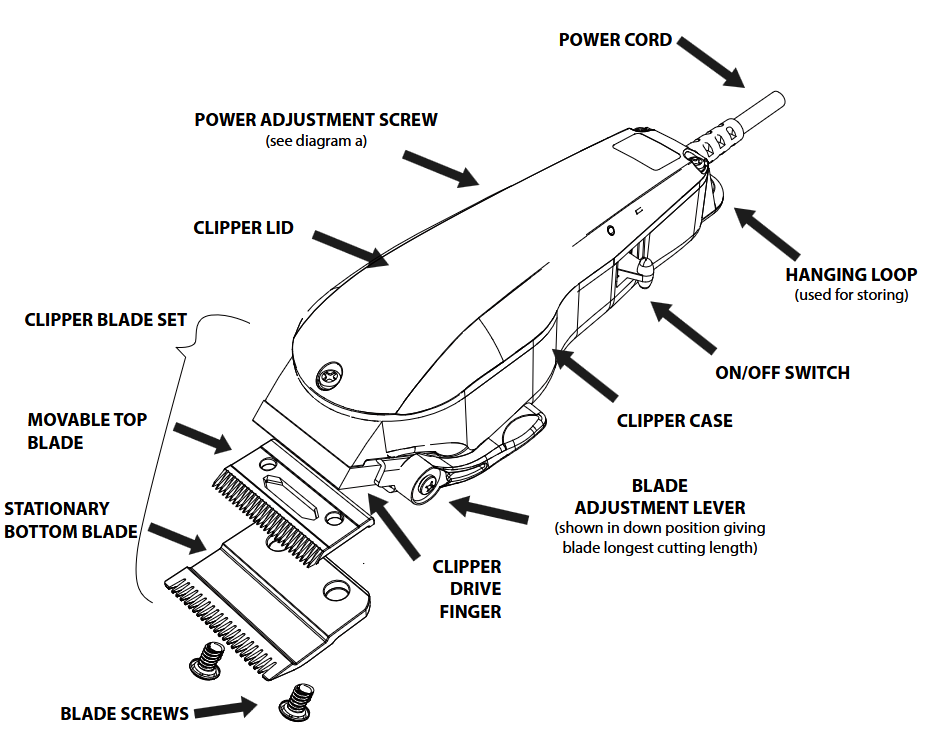

Overzicht

Het maximaliseren van het vermogen naar de messen:
Om het vermogen aan te passen, draait u de vermogensschroef met de klok mee totdat de tondeuse een geluid maakt dat wordt veroorzaakt doordat de arm de spoel raakt. Draai vervolgens de vermogensschroef langzaam naar buiten (tegen de klok in) totdat het geluid stopt en draai vervolgens nog 1/8 tot 1/4 slag, dit is het maximale vermogen.

Elke keer dat de tondeuse wordt gebruikt:

1. Reinig de messenset van de tondeuse door haarknippingen en vuil van de messen en de slede te borstelen met de meegeleverde stijve borstel.
2. Desinfecteer de messenset van de tondeuse met Wahl-desinfectiemiddel. (Volg de aanwijzingen op het etiket van het desinfectiemiddel)3. Olie de messenset van de tondeuse: Plaats één druppel tondeuseolie in het midden van het beweegbare bovenste mes en één druppel olie aan elk uiteinde van het bovenste mes. Voeg vervolgens aan elke kant één druppel olie toe aan de hiel van het stationaire onderste mes. (Zie diagram) Zet de tondeuse aan en laat hem draaien om de olie te verdelen. Wanneer de olie gelijkmatig is verdeeld, zet u de tondeuse uit en veegt u overtollige olie af met een zachte doek.
3. Olie de messenset van de tondeuse: Plaats één druppel tondeuseolie in het midden van het beweegbare bovenste mes en één druppel olie aan elk uiteinde van het bovenste mes. Voeg vervolgens aan elke kant één druppel olie toe aan de hiel van het stationaire onderste mes. (Zie diagram) Zet de tondeuse aan en laat hem draaien om de olie te verdelen. Wanneer de olie gelijkmatig is verdeeld, zet u de tondeuse uit en veegt u overtollige olie af met een zachte doek.

Wanneer messen vervangen:
De volgende omstandigheden vereisen onmiddellijke vervanging van de messen:

• botte messen (trekken aan het haar)
• roestige messen (veroorzaken plakken)
• gebroken of gebogen tanden op een van beide messen (altijd beide vervangen)

Messen moeten altijd in messensets worden vervangen. Een messenset bestaat uit één beweegbaar bovenste mes en één stationair onderste mes. Houd minstens één messenset voor elk type werktondeuse in uw winkel.

Het uitlijnen van messen met 2 gaten:
Draai de beide messchroeven aan de basis van het stationaire mes iets los, net genoeg om het mes te kunnen verschuiven. Beweeg de mesafstelhendel naar de volledig voorwaartse positie. Met de messchroeven losgedraaid kan het onderste mes worden uitgelijnd met het bovenste mes.

1. De punten van de bovenste mestanden moeten 1/32" tot 1/16" (0,79 mm tot 1,59 mm) terugliggen en evenwijdig zijn aan de punten van de onderste mestanden. Dit is belangrijk zodat de tondeuse niet te dicht bij de huid snijdt of toestaat dat het bewegende bovenste mes de huid raakt. (zie diagram mesuitlijning)
2. De meest linkse tand van het bovenste mes moet zich op de eerste kleine tand van het onderste mes bevinden. (zie diagram mesuitlijning)
3. Nadat het mes is uitgelijnd, draait u de schroeven vast.
4. Steek de stekker van de tondeuse in het stopcontact, zet de schakelaar een paar keer aan en uit en controleer vervolgens de uitlijning van de messen opnieuw.

Het vervangen van messen met 2 gaten:

Beweeg de mesafstelhendel op de verstelbare tondeuses naar de volledig voorwaartse positie. Plaats het kleine bovenste mes over de tondeuseaandrijfvinger. Plaats het grote onderste mes bovenop het kleine bovenste mes en draai de messchroeven gedeeltelijk vast. Met de messchroeven gedeeltelijk vastgedraaid, kan het onderste mes worden uitgelijnd met het bovenste mes.

1. De punten van de bovenste mestanden moeten 1/32" tot 1/16" (0,79 mm tot 1,59 mm) terugliggen en evenwijdig zijn aan de punten van de onderste mestanden. Dit is belangrijk zodat de tondeuse niet te dicht bij de huid snijdt of toestaat dat het bewegende bovenste mes de huid raakt. (zie diagram mesuitlijning)
2. De meest linkse tand van het bovenste mes moet zich op de eerste kleine tand van het onderste mes bevinden. (zie diagram mesuitlijning)
3. Nadat het mes is uitgelijnd, draait u de schroeven vast.
4. Steek de stekker van de tondeuse in het stopcontact, zet de schakelaar een paar keer aan en uit en controleer vervolgens de uitlijning van de messen opnieuw.

Het uitlijnen van messen met 3 gaten:
Draai de drie messchroeven van het stationaire mes iets los, net genoeg om het mes te kunnen verschuiven. Beweeg de mesafstelhendel naar de volledig voorwaartse positie. Met de messchroeven losgedraaid kan het onderste mes worden uitgelijnd met het bovenste mes.

1. De punten van de bovenste mestanden moeten 1/32" tot 1/16" (0,79 mm tot 1,59 mm) terugliggen en evenwijdig zijn aan de punten van de onderste mestanden. Dit is belangrijk zodat de tondeuse niet te dicht bij de huid snijdt of toestaat dat het bewegende bovenste mes de huid raakt. (zie diagram mesuitlijning)
2. De meest linkse tand van het bovenste mes moet zich op de eerste kleine tand van het onderste mes bevinden. (zie diagram mesuitlijning)
3. Nadat het mes is uitgelijnd, draait u de schroeven vast.
4. Steek de stekker van de tondeuse in het stopcontact, zet de schakelaar een paar keer aan en uit en controleer vervolgens de uitlijning van de messen opnieuw.

Het vervangen van messen met 3 gaten:
Beweeg de mesafstelhendel op de verstelbare tondeuses naar de volledig voorwaartse positie. Draai alleen de middelste schroef los en verwijder deze. Buitenschroeven houden bussen op hun plaats en behouden de uitlijning. Plaats het kleine bovenste mes over de tondeuseaandrijfvinger. Plaats het grote onderste mes bovenop het kleine bovenste mes en plaats het over de bussen aan weerszijden. Plaats de middelste schroef terug en draai deze gedeeltelijk vast.

1. De punten van de bovenste mestanden moeten 1/32" tot 1/16" (0,79 mm tot 1,59 mm) terugliggen en evenwijdig zijn aan de punten van de onderste mestanden. Dit is belangrijk zodat de tondeuse niet te dicht bij de huid snijdt of toestaat dat het bewegende bovenste mes de huid raakt. (zie diagram mesuitlijning)
2. De meest linkse tand van het bovenste mes moet zich op de eerste kleine tand van het onderste mes bevinden. (zie diagram mesuitlijning)
3. Nadat het mes is uitgelijnd, draait u de schroeven vast.
4. Steek de stekker van de tondeuse in het stopcontact, zet de schakelaar een paar keer aan en uit en controleer vervolgens de uitlijning van de messen opnieuw.

PROBLEEMOPLOSSING

Tondeuse start niet

1. Controleer of de tondeuse is aangesloten.
2. Vervang het netsnoer als het gerafeld, gebarsten of beschadigd is
3. Als de tondeuse is aangesloten en het snoer in goede staat is, controleert u de schakelaar door deze aan en uit te zetten

Motor draait, maar mes beweegt niet of blijft steken

1. Reinig de messenset en olie deze
2. Vervang de messenset als de mestanden gebroken zijn
3. Stel de vermogensschroef af om de tondeuse opnieuw af te stellen

Tondeuse maakt veel lawaai

1. Stel de vermogensschroef af om de tondeuse opnieuw af te stellen

Tondeuse trekt aan het haar

1. Vuile of droge messen, reinig de messen en olie ze
2. Messen zijn bot - vervang de messen
3. Controleer de mesuitlijning

Mes maakt inkepingen of snijdt

1. Controleer de mesuitlijning
2. Vervang de messenset als de mestanden zijn afgebroken of gebroken

KENMERKEN EN VOORDELEN

5-STAR VERSTELBAAR

KENMERKEN

• Dun onderste mes 13˚ schuine kant met diepere tanden
• Messenset kan worden aangepast aan een nul-overlap

VOORDELEN

• Plat onderste mes zorgt voor dichter snijden
• Precisie vervagingen
• Technieken voor taps toelopen en vervagen op de hoofdhuid

5-STAR WIG

KENMERKEN

• Dunne onderste mesrand met diepere tanden
• Vierkante, schuinere hoektanden van het bovenste mes
• Langere tanden zorgen voor een extra snijlengte van 0,02

VOORDELEN

• Plat onderste mes zorgt voor dichter snijden
• Diepere tanden van het onderste mes zorgen voor een langere toevoer
• Het bovenste snijmes creëert een "krakend" geluid
• Elimineert de noodzaak van een opzetkam van 1½ of een mes van 1,5
• Creëert een stompe snit look
• Ideaal voor zachte lijnvervaging en naadloze overgangen

5-STAR STAGGER TOOTH

KENMERKEN

• Dun onderste mes 13˚ schuine kant met diepere tanden
• Versprongen bovenste mes, afwisselend met lange en korte mestanden
• Messenset kan worden aangepast aan een nul-overlap

VOORDELEN

• Plat onderste mes zorgt voor dichter snijden
• Versprongen bovenste mes zorgt voor twee verschillende snijpaden
• Versprongen bovenste mes creëert textuur tijdens het snijden
• Creëert naadloze overgangen bij harde of zachte lijnvervaging
• Ideaal voor het verwijderen van veel haar

5-STAR KAALSCHEREN 6X0

KENMERKEN

• Dun onderste mes 13˚ schuine kant zonder backstripe (richels)
• Extreem dunne, korte mestanden

VOORDELEN

• Plat onderste mes zorgt voor dichter snijden
• Ultra dichtbij full size trimmend mes
• Ideaal voor het omlijnen
• Volledig kaal hoofd

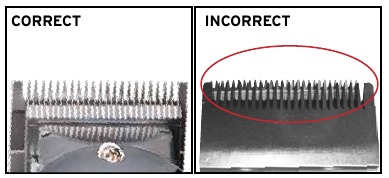

MESUITLIJNING
Bij het uitlijnen van de messen is het belangrijk dat het beweegbare bovenste mes NIET OVER HET STATIONAIRE ONDERSTE MES UITSTEEKT. Als de bovenste mesoverlap optreedt, is er een risico op huidafschuringen.

Het beweegbare bovenste mes mag niet voorbij het stationaire onderste mes uitsteken
Ga voor de juiste mesuitlijning en mesvervangingsprocedures naar www.wahlpro.com om onze Onderhoudsgids voor vibratortondeuses te bekijken.

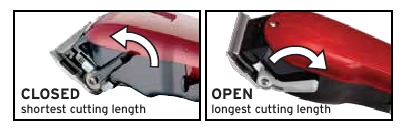

MESAFSTELHENDEL
De mesafstelhendel regelt de snijlengte. Deze hendel maakt eenvoudig tapse, vervagende en mengende aanpassingen mogelijk

2-GATS STANDAARD

3-GATS STANDAARD

KENMERKEN

• Onderste mes 21˚ schuine kant heeft een backstripe (richels)
• Langere mestanden
• Sta een snijlengte van 1 mm-3 mm toe

VOORDELEN

• Gemakkelijk om haar op te pakken en toe te voeren
• Glijdt door langer haar -O technieken voor het snijden van de hoofdhuid

VERSTELBARE 5-in-1
VERWISSELBARE MESSEN

KENMERKEN

• Klikt aan en uit
• Taps toelopende hendel aan de onderkant van het mes
• Ideaal voor ambidextre gebruikers

VOORDELEN
AANPASSING VAN DE SNIJLENGTE OP 5 NIVEAUS (0,7 MM - 3 MM)

VERSTELBARE ALLES-IN-ÉÉN
VERWISSELBARE MESSEN

KENMERKEN

• Klikt aan en uit
• Taps toelopende hendel aan de onderkant van het mes
• Ideaal voor ambidextre gebruikers

VOORDELEN VOOR TEXTUUR, CHUNKING & SCHEREN
Positie 1 - lichte textuur, bulkverwijdering
Positie 3 - agressieve textuur, chunking
Positie 5 - scheren, zachte randen, gelaagdheid

AANKLIKBARE STANDAARD
VERWISSELBARE MESSEN

KENMERKEN

• Klikt aan en uit
• Consistente snijlengte
• Ideaal voor ambidextre gebruikers

SPECIALE AANKLIKBARE MESSEN

• Fijn (Trimmend) Mes
• Texturerend mes
• Scheermes
• Beta (Chunking) Mes

MOTORINFORMATIE
Standaardmotor: een elektromagnetische motor (arm en spoel), e ciënt vermogen dat standaard is op basistondeuses. V5000-motor: een sterke elektromagnetische motor (arm en spoel), meer vermogen dan de standaardmotor. V9000-motor: een sterke elektromagnetische motor (arm en spoel), iets sterker dan de V5000, koeler en energie-efficiënter. Draaimotor: een afgesloten motor met borstels. Heeft een vergelijkbaar vermogensbereik als een V5000 en V9000 elektromagnetische motor.
*Op bepaalde tondeuses met en zonder snoer.

WAHL ONDERHOUDS RICHTLIJNEN

* Als u uw tondeuse niet op de juiste manier desinfecteert, kan dit leiden tot kruisbesmetting en infecties.

1. REINIGEN
   GEBRUIK EEN TONDEUSEBORSTEL OM MESSEN VAN VUIL TE ONTDAN

2. DESINFECTEREN
   BESPUIT MESSEN MET EEN DESINFECTIEMIDDEL VAN ZIEKENHUISKWALITEIT*

3. OLIËN
   OLIËN TONDEUSE MET HET 5-PUNTS OLIESYSTEEM

4. OPSLAAN
   SLA DE TONDEUSE OP MET DE OPHANGHAAK INDIEN AANWEZIG EN BEDEK DE MESSEN MET DE RODE MESBESCHERMER WIKKEL HET SNOER NIET ROND DE TONDEUSE


Neem voor service of vragen over uw tondeuse contact op met:

Wahl Clipper Corporation
3001 N. Locust Street, Sterling, IL 61081 Attentie: Reparatieafdeling e-mail: wahlproservice@wahlclipper.com
