HACH SC4500, SC4200c Handleiding

Specificaties

Specificaties kunnen zonder kennisgeving worden gewijzigd.

Specificatie Details
Stroom Maximaal 23 mA
Lusweerstand 12–18 VDC-voeding: 0–250 Ω; 18–24 VDC-voeding: 250–500 Ω
Bedrading Draaddikte: 0,08 tot 1,5 mm2 (28 tot 16 AWG) met een isolatiewaarde van 300 VAC of hoger1
Bedrijfstemperatuur –20 tot 60 °C (–4 tot 140 °F); 95% relatieve vochtigheid, niet-condenserend
Opslagtemperatuur –20 tot 70 °C (–4 tot 158 °F); 95% relatieve vochtigheid, niet-condenserend
Certificering Gelist voor gebruik met de SC4200c/SC4500-controller in Klasse 1, Divisie 2, Groep A, B, C en D, Zone 2, Groep IIC gevaarlijke locaties volgens FM- en CSA-veiligheidsnormen door ETL

Algemene informatie

De fabrikant is in geen geval aansprakelijk voor schade die voortvloeit uit onjuist gebruik van het product of het niet naleven van de instructies in de handleiding. De fabrikant behoudt zich het recht voor om te allen tijde wijzigingen aan te brengen in deze handleiding en de producten die erin worden beschreven, zonder kennisgeving of verplichting. Herziene edities zijn te vinden op de website van de fabrikant.

Veiligheidsinformatie

De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerde toepassing of misbruik van dit product, inclusief, maar niet beperkt tot, directe, incidentele en gevolgschade, en wijst dergelijke schade af voor zover toegestaan onder de toepasselijke wetgeving. De gebruiker is er als enige verantwoordelijk voor om kritieke toepassingsrisico's te identificeren en de juiste mechanismen te installeren om processen te beschermen tijdens een mogelijke storing van de apparatuur.

Lees deze hele handleiding voordat u deze apparatuur uitpakt, instelt of bedient. Let op alle gevaar- en waarschuwingsverklaringen. Als u dit niet doet, kan dit leiden tot ernstig letsel van de bediener of schade aan de apparatuur.

Als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan de bescherming die door de apparatuur wordt geboden, worden aangetast. Gebruik of installeer deze apparatuur niet op een andere manier dan in deze handleiding wordt beschreven.

Gebruik van gevareninformatie


Geeft een mogelijk of dreigend gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.


Geeft een mogelijk of dreigend gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.


Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot licht of matig letsel.

1 Gebruik geen andere draaddikte dan 0,08 tot 1,5 mm2 (28 tot 16 AWG), tenzij de draden kunnen worden geïsoleerd van netvoeding en relaiscircuits.

Voorzorgslabels

LET OP
Geeft een situatie aan die, indien niet vermeden, schade aan het instrument kan veroorzaken. Informatie die speciale aandacht vereist

Lees alle labels en tags die aan het instrument zijn bevestigd. Persoonlijk letsel of schade aan het instrument kan optreden als dit niet in acht wordt genomen. Een symbool op het instrument wordt in de handleiding vermeld met een voorzorgsmaatregel.

voorzichtig Dit symbool, indien vermeld op het instrument, verwijst naar de handleiding voor bedienings- en/of veiligheidsinformatie.
schokgevaar Dit symbool geeft aan dat er een risico bestaat op elektrische schokken en/of elektrocutie.
Dit symbool geeft de aanwezigheid aan van apparaten die gevoelig zijn voor elektrostatische ontlading (ESD) en geeft aan dat er voorzichtig moet worden gehandeld om schade aan de apparatuur te voorkomen.

Label klasse 1 divisie 2

Dit label geeft aan dat de module is goedgekeurd voor gebruik in een Class I Div 2 A-D, T4/ Class I Zone 2 IIC, T4-omgeving bij gebruik met een Class I Div 2 goedgekeurde SC4200c- en SC4500-controllers en -sensoren: LDO en TSS-Ex 1.

Voorzorgsmaatregelen voor installatie op een gevaarlijke locatie


Explosiegevaar. Alleen gekwalificeerd personeel mag de installatietaken uitvoeren die in dit gedeelte van de handleiding worden beschreven. Deze apparatuur is geschikt voor gebruik in Klasse 1, Divisie 2, Groepen A, B, C & D Gevaarlijke Locaties met gespecificeerde sensoren en opties die op de juiste wijze zijn gecertificeerd en beoordeeld voor Klasse I, Divisie 2, Groep A, B, C & D, Zone 2, Groep IIC Gevaarlijke Locaties


Explosiegevaar. Verwijder of vervang geen modules terwijl de controller van stroom wordt voorzien, tenzij er geen ontvlambare gassen in het gebied aanwezig zijn.


Explosiegevaar. Sluit geen elektrische componenten of circuits aan op de apparatuur en ontkoppel deze niet, tenzij de stroom is uitgeschakeld of het gebied bekend staat als niet-gevaarlijk


Explosiegevaar. Sluit alleen randapparatuur aan die duidelijk is gemarkeerd als gecertificeerd voor Klasse 1, Divisie 2 Gevaarlijke Locaties


Explosiegevaar. Sluit alleen randapparatuur aan die duidelijk is gemarkeerd als gecertificeerd voor Klasse 1, Divisie 2 Gevaarlijke Locaties.

Sluit nooit een sensor of digitale of analoge module aan op een SC-controller die niet duidelijk is gemarkeerd als gecertificeerd voor Klasse 1, Divisie 2 Gevaarlijke Locaties.

Pictogrammen die in illustraties worden gebruikt

Onderdelen geleverd door de fabrikant Onderdelen geleverd door de gebruiker Kijk Luister Voer een van deze opties uit

Productoverzicht

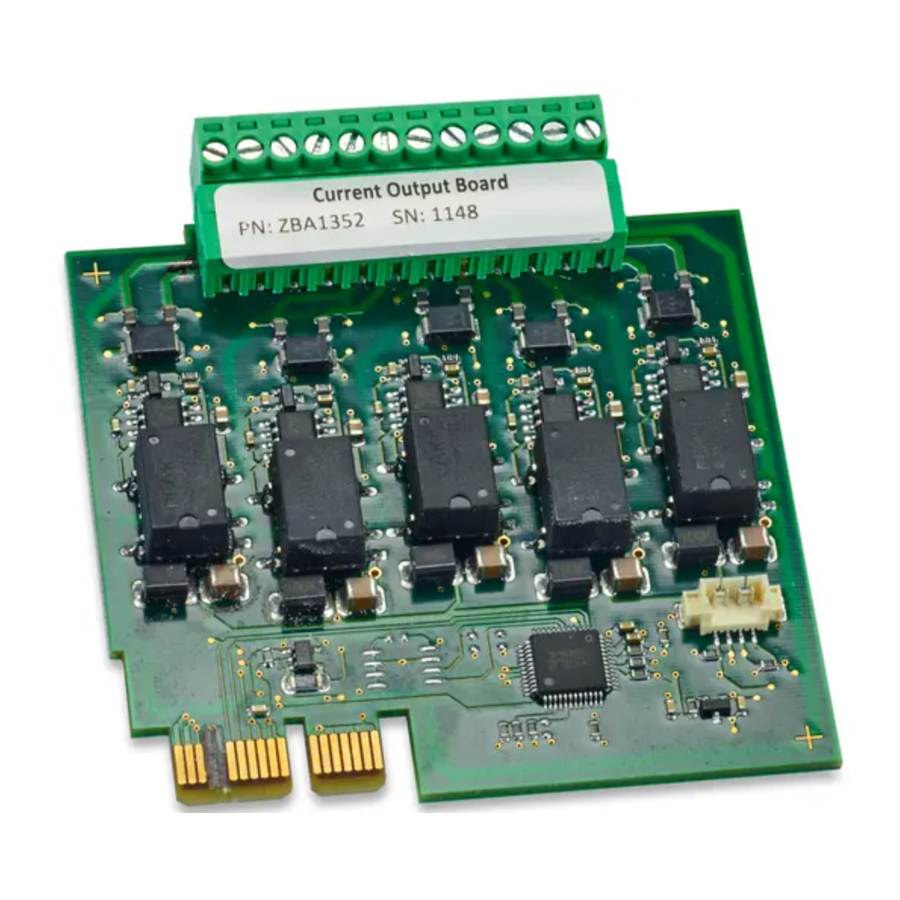

De 4–20 mA-uitgangsmodule is een uitbreidingskaart die vijf 4–20 mA analoge uitgangsaansluitingen levert aan de SC4200c- en SC4500-controllers. De module wordt aangesloten op de uitbreidingsmodules in de controller. De analoge uitgangen worden vaak gebruikt voor analoge signalering of om andere externe apparaten aan te sturen.

Productonderdelen

Productonderdelen

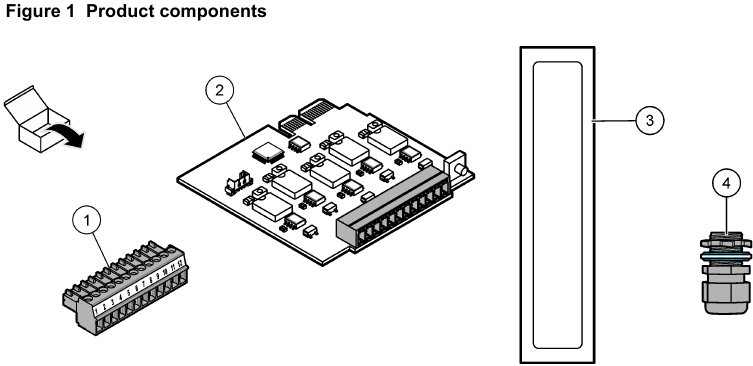

Zorg ervoor dat alle onderdelen zijn ontvangen. Raadpleeg Afbeelding 1. Als er items ontbreken of beschadigd zijn, neem dan onmiddellijk contact op met de fabrikant of een vertegenwoordiger.

  1. Moduleconnector
  1. Label met bedradingsinformatie
  1. 4-20 mA-uitgangsmodule
  1. Kabelwartel, M20

Installatie


Meerdere gevaren. Alleen gekwalificeerd personeel mag de taken uitvoeren die in dit gedeelte van het document worden beschreven.


Elektrocutiegevaar. Schakel de stroom van het instrument uit voordat deze procedure wordt gestart.


Elektrocutiegevaar. Hoogspanningsbedrading voor de controller wordt geleid achter de hoogspanningsbarrière in de controllerbehuizing. De barrière moet op zijn plaats blijven, tenzij een gekwalificeerde installatiemonteur bedrading installeert voor stroom, alarmen of relais.


Elektrische schok. Extern aangesloten apparatuur moet een toepasselijke veiligheidsbeoordeling van het land hebben.

LET OP
Zorg ervoor dat de apparatuur op het instrument is aangesloten in overeenstemming met lokale, regionale en nationale vereisten.

Overwegingen elektrostatische ontlading

LET OP
Mogelijke schade aan instrument. Gevoelige interne elektronische componenten kunnen worden beschadigd door statische elektriciteit, wat resulteert in verminderde prestaties of uiteindelijk uitval

Raadpleeg de stappen in deze procedure om ESD-schade aan het instrument te voorkomen:

  • Raak een geaard metalen oppervlak aan, zoals het chassis van een instrument, een metalen buis of pijp, om statische elektriciteit uit het lichaam af te voeren.
  • Vermijd overmatige beweging. Vervoer statisch gevoelige componenten in antistatische containers of verpakkingen.
  • Draag een polsband die met een draad is verbonden met de aarde.
  • Werk in een statisch veilige ruimte met antistatische vloermatten en werkbankmatten.

Installeer de unit

Installeer de module in de controller. Raadpleeg de geïllustreerde stappen die volgen.

Opmerkingen:

  • Om de behuizingsclassificatie te behouden, moet u ervoor zorgen dat alle ongebruikte elektrische toegangsgaten zijn afgedicht met een afdekking voor het toegangsgat.
  • Om de behuizingsclassificatie van het instrument te behouden, moeten ongebruikte kabelwartels worden afgesloten.
  • De maximale lusweerstand is 500 Ω.
  • De analoge uitgangen zijn geïsoleerd van de andere elektronica, maar zijn niet van elkaar geïsoleerd.
  • De analoge uitgangen zijn zelfvoedend. Sluit niet aan op een belasting met spanning die onafhankelijk wordt aangelegd.
  • De analoge uitgangen kunnen niet worden gebruikt om stroom te leveren aan een 2-draads (lusgevoede) zender.

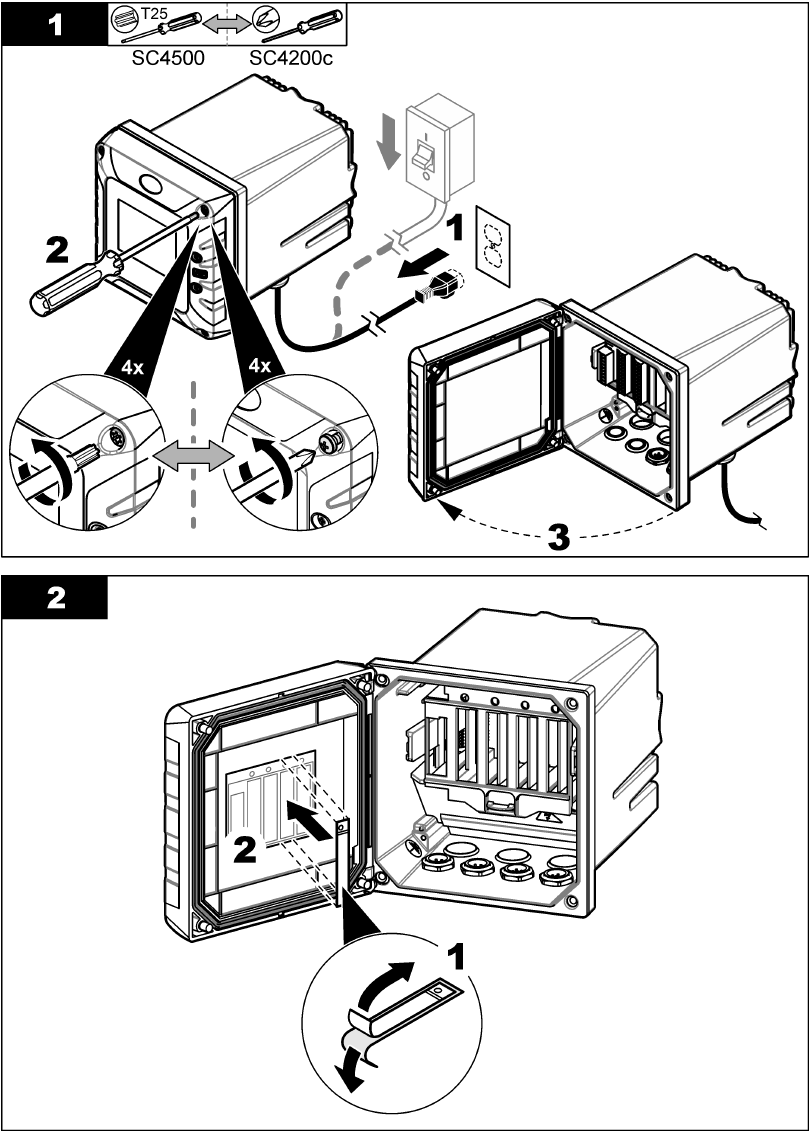

De unit installeren - Stap 1

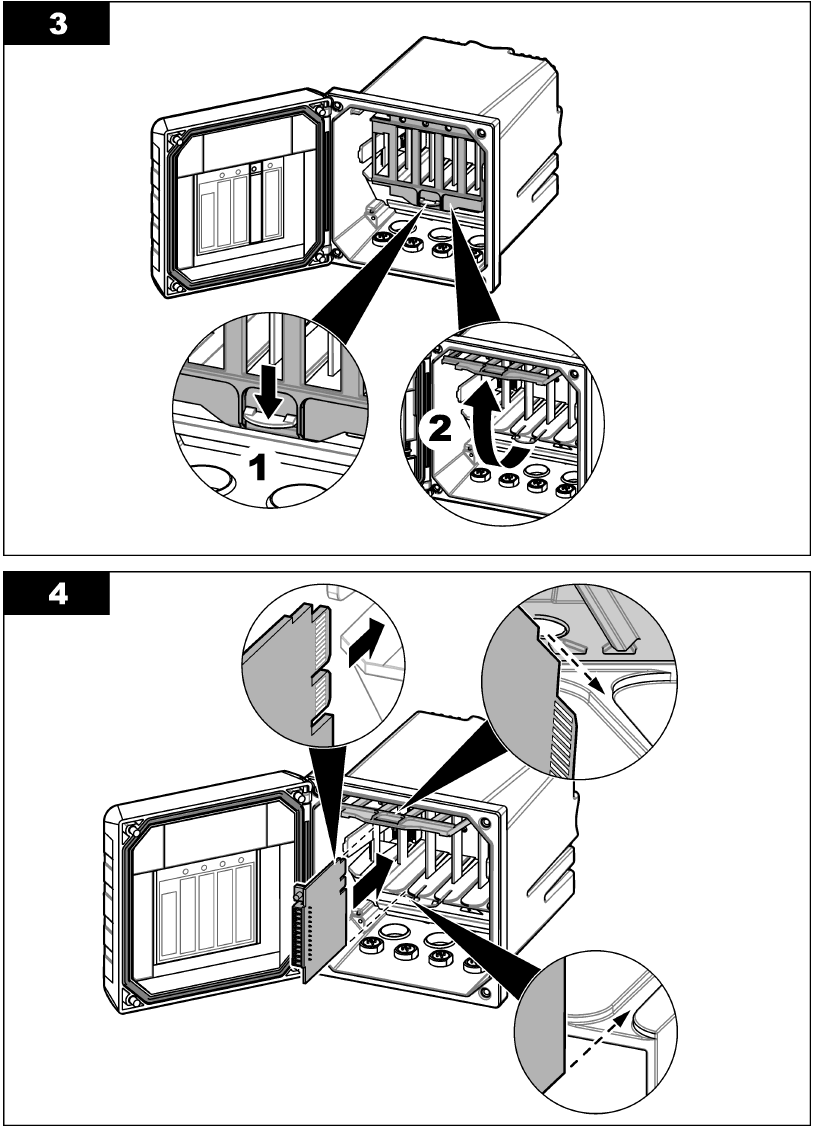

De unit installeren - Stap 2

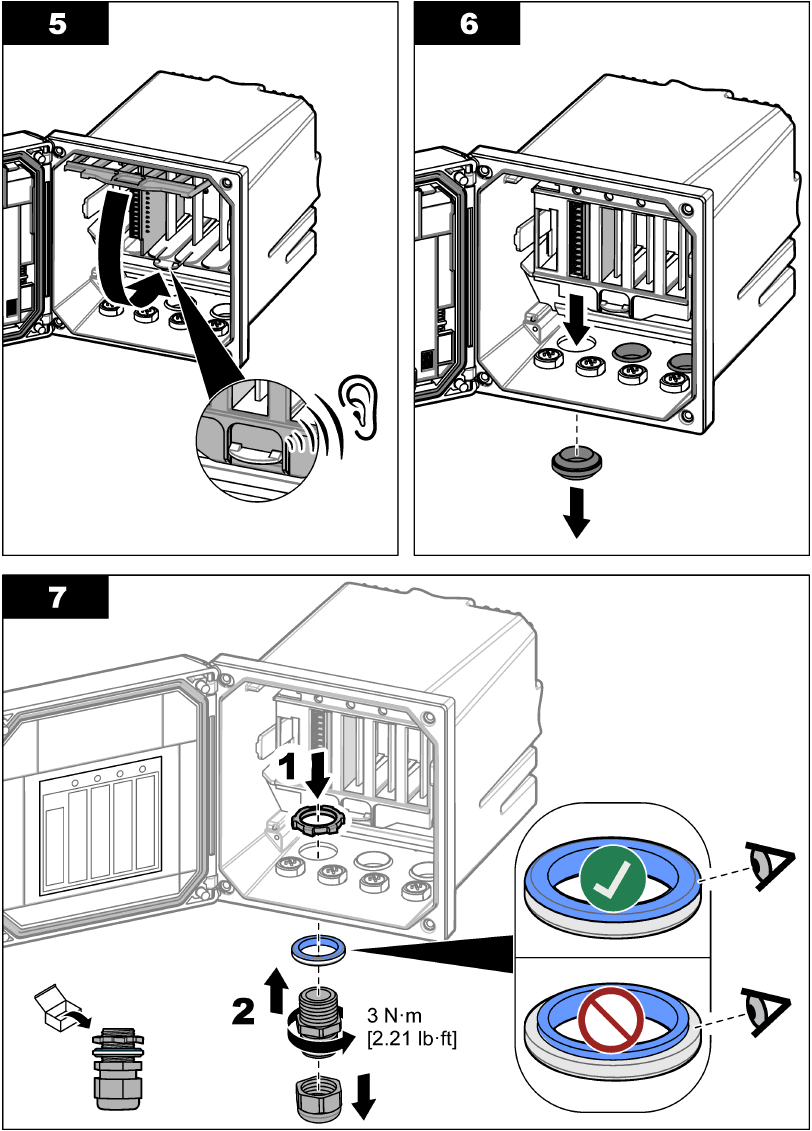

De unit installeren - Stap 3

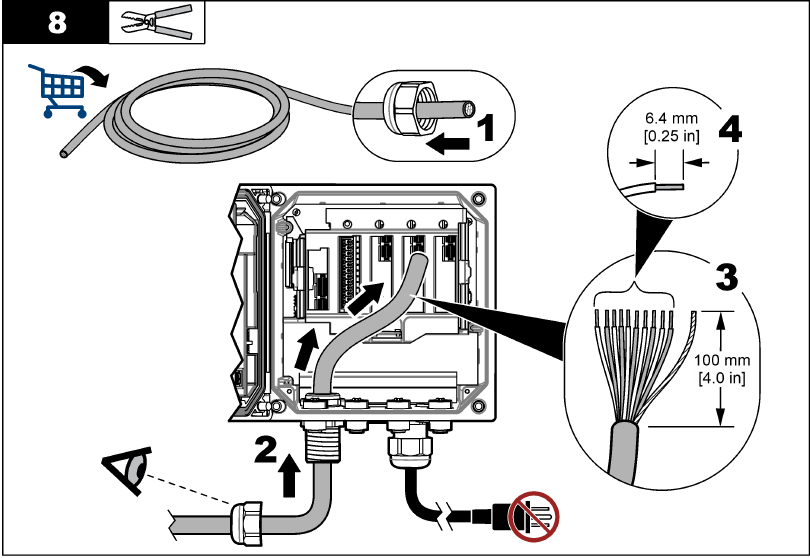

De unit installeren - Stap 4

LET OP
Gebruik bekabeling met een draaddikte van 0,08 tot 1,5 mm2 (28 tot 16 AWG)2 en een isolatiewaarde van 300 VAC of hoger. Gebruik twisted-pair afgeschermde draad3.

2 Gebruik geen andere draaddikte dan 0,08 tot 1,5 mm 2 (28 tot 16 AWG), tenzij de draden kunnen worden geïsoleerd van netvoeding en relaiscircuits.
3 Het gebruik van niet-afgeschermde kabel kan leiden tot radiofrequente emissie of gevoeligheidsniveaus die hoger zijn dan toegestaan.

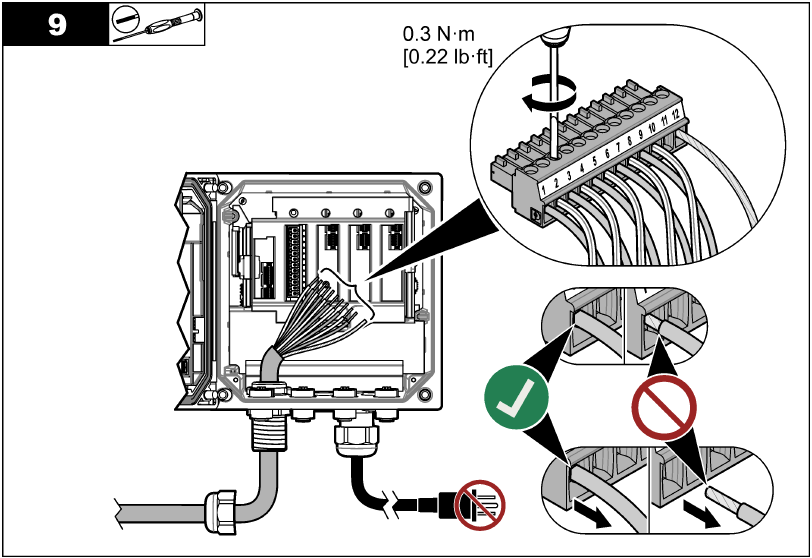

De unit installeren - Stap 5

Tabel 1 Bedradingsinformatie

Aansluiting Signaal Aansluiting Signaal
1 Uitgang 1+ 7 Uitgang 4+
2 Uitgang 1– 8 Uitgang 4–
3 Uitgang 2+ 9 Uitgang 5+
4 Uitgang 2– 10 Uitgang 5–
5 Uitgang 3+ 11 Afscherming
6 Uitgang 3– 12 Afscherming

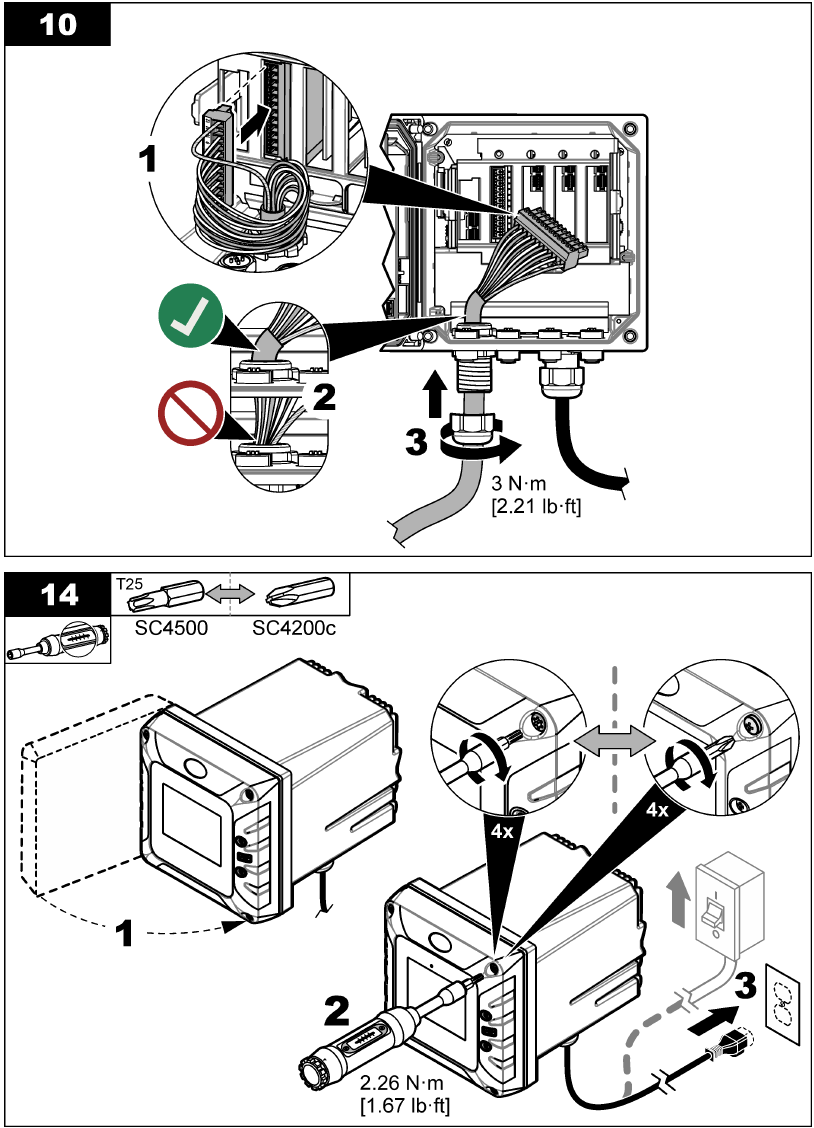

De unit installeren - Stap 6

Configuratie

Raadpleeg de controllerdocumentatie voor instructies. Raadpleeg de uitgebreide gebruikershandleiding op de website van de fabrikant voor meer informatie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HACH SC4500, SC4200c Handleiding
