Pixio PX277 PRO Handleiding

Voordat u het product gebruikt

Installatieruimte

Zorg voor wat ruimte rondom het product voor ventilatie. Een interne temperatuurstijging kan brand veroorzaken en het product beschadigen. Zorg voor voldoende ruimte. Niet installeren in de buurt van een verwarming of een ander product met een hoge temperatuur of een luchtbevochtiger.

• Plaats de monitor niet in de buurt van warmtebronnen, zoals radiatoren, en stel de monitor niet gedurende langere tijd bloot aan direct zonlicht.
• Zorg ervoor dat u het originele verpakkingsmateriaal bewaart. Als de monitor moet worden vervoerd, is het verpakkingsmateriaal de beste methode voor een succesvolle levering.
• Zorg ervoor dat u een zachte, niet-schurende doek gebruikt bij het schoonmaken van de monitor. Gebruik geen bijtende of sterke schoonmaakmiddelen om de monitor schoon te maken. Deze kunnen leiden tot permanente schade aan het paneel en maken de garantie ongeldig.
• Controleer altijd of het netsnoer is losgekoppeld voordat u de monitor schoonmaakt.
• Wees voorzichtig bij het hanteren van vloeistoffen tijdens het schoonmaken, omdat dit onherstelbare schade aan de elektrische componenten in de monitor kan veroorzaken.
• Zorg ervoor dat de monitor niet in de buurt van een waterbron staat, zoals de badkamer, de keuken of vochtige ruimtes.
• Plaats de monitor niet op een onstabiele of oneffen ondergrond. Als de monitor valt, kan dit lichamelijk letsel veroorzaken. Wanneer u de monitor vervoert, zorg er dan voor dat deze in een rechtopstaande positie is vastgezet of bij voorkeur in de originele verpakking voor het beste resultaat. Wanneer u de monitor monteert, zorg er dan voor dat u de instructies van de betreffende montageleverancier volgt voor het beste resultaat.
• De openingen in de monitor zijn bedoeld voor ventilatie. Voor het beste resultaat zorgt u ervoor dat de ventilatiegaten niet worden afgedekt. Vermijd afgesloten ruimtes zoals een boekenkast voor een goede functionaliteit.
• Als de monitor langere tijd niet wordt gebruikt, zorg er dan voor dat u het netsnoer loskoppelt om het risico op schade door blikseminslag of andere abnormale spanningsincidenten te voorkomen.
• Overbelast geen enkel stopcontact om het risico op brand of schokken te voorkomen.
• Steek geen vreemde voorwerpen in de monitor om het risico op brand of schokken te voorkomen.
• Probeer het achterpaneel niet te verwijderen om de monitor zelf te repareren. U loopt het risico op een schok en maakt ook de garantie ongeldig. Neem rechtstreeks contact op met Pixio voor alle RMA-problemen.
• Let op de waarschuwingen voor hoogte en temperatuurzone op de adapters.
• Het pictogram geeft aan dat de adapter geschikt is voor gebieden onder 2000 meter.
• Het pictogram geeft aan dat de adapter geschikt is voor niet-tropische gebieden.

Het product schoonmaken

Neem de volgende stappen bij het schoonmaken.

1. Schakel het product en de computer uit.
2. Koppel het netsnoer los van het product. Houd de stroomkabel bij de stekker vast en raak de kabel niet aan met natte handen. Anders kan er een elektrische schok ontstaan.
3. Veeg de monitor af met een schone, zachte en droge doek. Breng geen reinigingsmiddel aan dat alcohol, oplosmiddel of oppervlakteactieve stoffen bevat op de monitor. Spuit geen water of reinigingsmiddel rechtstreeks op het product.
4. Maak een zachte en droge doek nat met water en wring deze grondig uit om de buitenkant van het product schoon te maken.
5. Sluit het netsnoer aan op het product wanneer het schoonmaken is voltooid.
6. Schakel het product en de computer in.

Let op

Kenmerken van Crystal Display-monitoren
Wanneer de volgende mogelijke problemen zich voordoen, dient u zich ervan bewust te zijn dat de monitor functioneert in overeenstemming met de fabricagetoleranties en niet betekent dat de monitor een defect heeft.

• Wanneer u de monitor voor het eerst inschakelt, kan het scherm flikkeren. Schakel de monitor uit en weer in.
• De helderheidsniveaus op verschillende afbeeldingen kunnen ongelijkmatig lijken.
• Het effectieve aantal pixels moet ongeveer 99,99% zijn, maar er kan een mogelijke uitval van 0,01% of minder zijn als gevolg van dode of vastzittende pixels.
• Als de monitor gedurende langere tijd een enkele statische afbeelding weergeeft, kan er een inbranden van de afbeelding optreden dat zichtbaar is tijdens het bekijken van een andere afbeelding. De ingebrande afbeelding zal geleidelijk verdwijnen en het uitschakelen van de monitor gedurende een langere periode zal het proces versnellen.
• Als u langdurig, constant flikkeren opmerkt of als het scherm constant zwart wordt, neem dan rechtstreeks contact op met Pixio en we zullen de unit beoordelen en indien nodig laten repareren. Probeer de unit niet zelf te repareren, omdat dit de garantie ongeldig maakt.

Voorbereiding

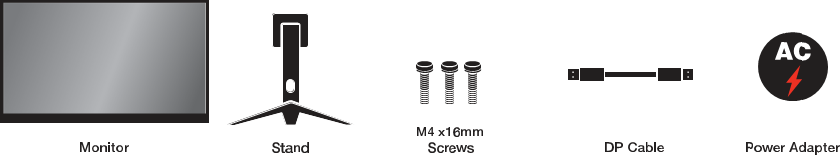

Product bevat:

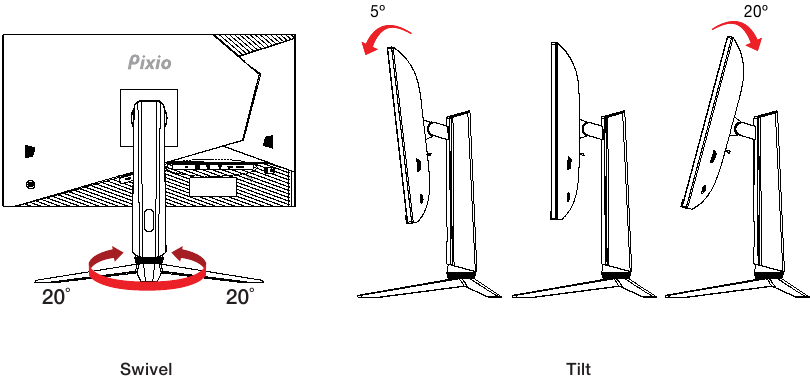

Monitoringangen

1. USB-B
2. USB1
3. USB2
4. LAN

1. DC
2. HDMI HDMI 2.0, 144Hz, FreeSync Premium, HDR
3. DP DisplayPort 1.4, 165Hz, FreeSync Premium, HDR
4. Type C 165Hz, 65W Power Charge, FreeSync Premium
5. USB Firmware-update
6. AUDIO OUT

Gebruik altijd het juiste netsnoer.

Productmontage

1. Open de verpakking en monteer de voet van de standaard op de stang van de standaard met 3 stuks M4*16mm schroeven. Schroef zoals weergegeven in de afbeelding.

2. Haal het product eruit terwijl het schuim nog is bevestigd en plaats het voorzichtig op een bureau of tafel. En steek de stang van de standaard in de achterkant van de monitor zoals weergegeven in de afbeelding.

3. Standaardmontage voltooid.

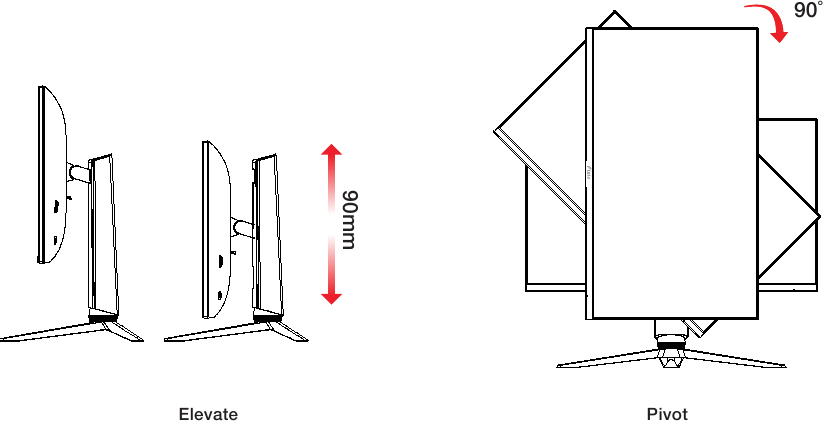

Afmetingen en gewicht

Netto gewicht: 5,71 kg (12,6 lb)

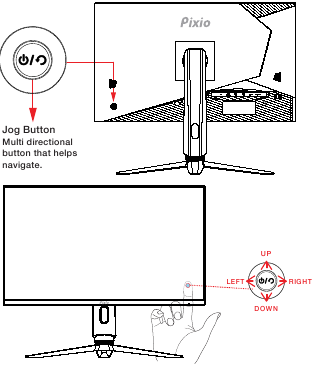

Bedieningspaneel

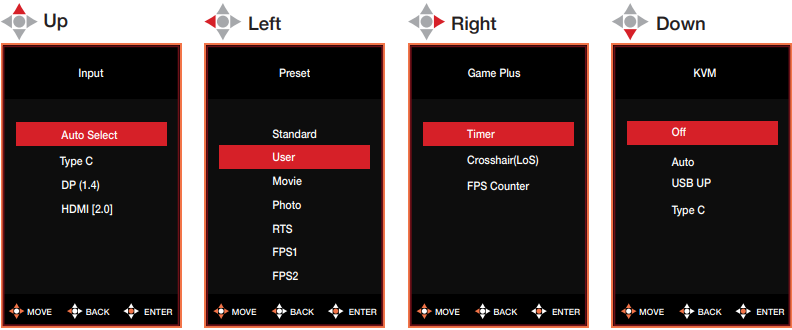

Sneltoets menu

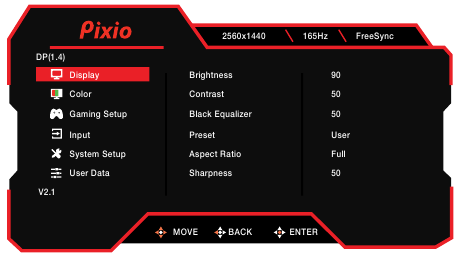

Hoofd OSD-navigatie

Hoe te herconfigureren

Up	Omhoog bewegen in het OSD-menu / verhogen
Down	Omlaag bewegen in het OSD-menu / verlagen
Left	Naar links bewegen in het OSD-menu / Terug
Right	Naar rechts bewegen in het OSD-menu / Invoeren
Enter	Druk op de knop om te selecteren
Press	Schakel het OSD-menu AAN / UIT

Om het OSD-menu AAN/UIT te zetten, drukt u op de Jog-knop.

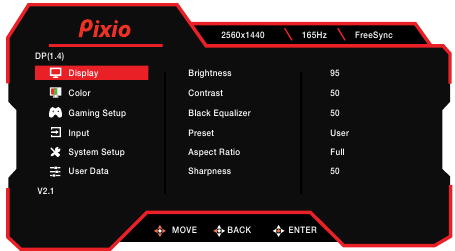

OSD-menu

Display

• Brightness: Pas de helderheidswaarde van het scherm aan van 0 tot 100.
• Contrast: Pas de contrastwaarde van het scherm aan van 0 tot 100.
• Black Equalizer: Pas de Black Equalizer-waarde aan van 0 tot 100.
• Preset: Selecteer Preset uit Standaard, Gebruiker, Film, Foto, RTS, FPS1 en FPS2.
• Aspect Ratio: Selecteer Aspect Ratio uit Volledig, 16:9 en 4:3. [uitgeschakeld wanneer FreeSync is ingeschakeld]
• Sharpness: Pas de scherptewaarde aan van 0 tot 100.

Kleur

• Color Temperature: Selecteer Color Temperature uit Warm, Normaal, Koel, sRGB en Gebruiker.
• Gamma: Selecteer Gamma uit Uit, 1.8, 2.0, 2.2 en 2.4.
• Hue: Pas de Hue-waarde aan van 0 tot 100.
• Saturation: Pas de verzadigingswaarde aan van 0 tot 100.
• Low Blue Light: Pas de blauwlichtfilterwaarde aan van 0 tot 100.

Gaming-instellingen

• FreeSync Premium: Zet FreeSync Premium aan of uit.
• Overdrive: Selecteer Overdrive uit Uit, Laag, Gemiddeld en Hoog.
• Game Assist: Selecteer Game Assist uit Tijd, Crosshair(LoS) en FPS-teller.
  Timer: Selecteer Timer uit Uit, 15:00, 30:00, 45:00, 60:00 en 90:00
  Crosshair(LoS): Selecteer het type Crosshair.

  FPS Counter: Zet de FPS-teller aan of uit.
• HDR: Zet HDR aan of uit.
• DCR: Zet DCR aan of uit.
• MPRT: Zet MPRT aan of uit.
• RGB Light: Zet RGB Light aan of uit.

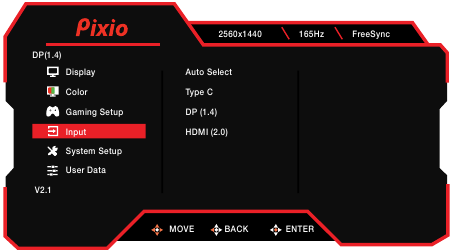

Invoer

• Schakel de signaalinvoer naar Auto Select, Type C, DP [1.4] of HDMI [2.0].

Systeeminstellingen

• Language: Verander de weergavetaal van het OSD-menu
• OSD Setup: Selecteer OSD Setup uit H Position, V Position, OSD Timeout, Transparency.
  H Position: Aanpassen 0-100
  V-Position: Aanpassen 0-100
  OSD Timeout: Aanpassen 15-60
  Transparency: Aanpassen 0-100
• Audio: Selecteer Audio uit Volume of Mute.
  Mute: Aan of uit zetten
  Volume: Aanpassen 0-100
• KVM: Selecteer KVM uit Uit, Auto, USB UP of Type C
• DDC/CI: Selecteer DDC/CI Aan of Uit.
• Reset: Selecteer Reset uit Annuleren of Bevestigen.
• Firmware Update: Firmware Update uit Annuleren of Bevestigen.

Gebruikersgegevens

• User Data: Laad/bewaar helderheid, contrast, Black Equalizer, verzadiging, vooraf ingesteld, kleurtemperatuur, gamma, overdrive, volume, dempen, instellingen voor laag blauw licht op de monitor.

KVM-switchhandleiding

Wat is een KVM-switch?

Met een KVM-switch kan een gebruiker één toetsenbord en muis gebruiken om meerdere pc-configuraties te bedienen. Het is niet beperkt tot randapparatuur zoals muizen of toetsenborden; u kunt ze ook gebruiken voor USB-flashdrives voor opslag of andere USB-apparaten.

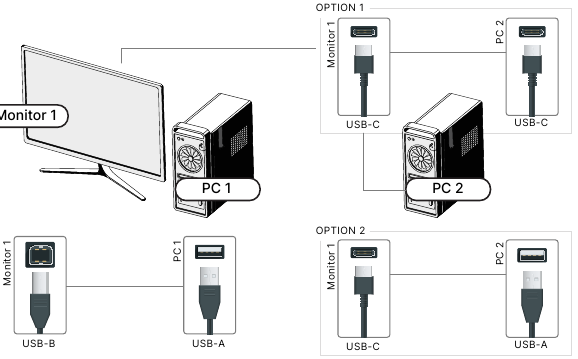

Hoe stel ik het in?

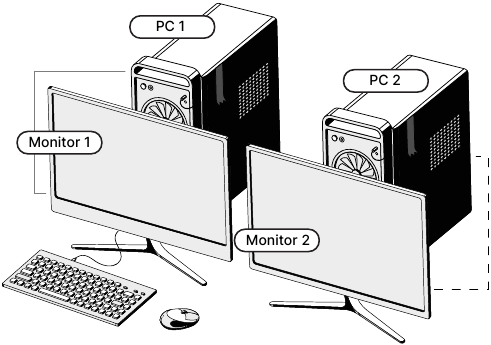

Laten we aannemen dat u twee monitoren en twee pc's heeft, maar u wilt slechts één toetsenbord en muis gebruiken voor beide installaties. Dit is een perfecte use-case voor een KVM-switch. Hier zijn de stappen om dit voorbeeld in te stellen. U hebt bijna alles aangesloten op uw primaire monitor. Dit is de monitor waarop u uw randapparatuur aansluit en waarmee u kunt schakelen welke pc u wilt bedienen.

Selecteer een verbindingsmethode die geschikt is voor elk van uw bronapparaten

LET OP
Gebruik bij het aansluiten de beeldschermkabel die bij de componenten van de monitor is geleverd. Een kabel van het merk Pixio wordt aanbevolen.

Gebruik de USB-B-naar-USB-A-kabel* om de KVM-switch te gebruiken.

1. Sluit Monitor 1 aan op PC 1 met een USB-B-naar-USB-A-kabel.*
2. Sluit Monitor 1 aan op PC 2 met een USB-C-naar-USB-C-kabel* of een USB-C-naar-USB-A-kabel.*

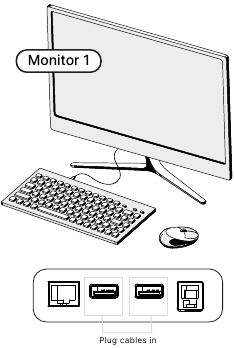

3. Sluit uw toetsenbord en muis aan op USB1 en USB2 op Monitor 1.


_{*LET OP: De genoemde kabels moeten apart worden aangeschaft.}

Hoe te gebruiken

Tik op OMLAAG op de jogknop op de primaire monitor. Het KVM-menu verschijnt om inputs te selecteren.

Wat als ik twee pc's op één monitor heb aangesloten?

U kunt daadwerkelijk één monitor hebben met één toetsenbord en muis erop aangesloten en die twee afzonderlijke pc-configuraties laten bedienen. U moet echter de beeldscherminvoer op uw monitor wijzigen van DisplayPort naar HDMI of vice versa, naast het wijzigen van de KVM-invoer van USB-UP naar Type C. Onthoud gewoon welke pc en monitor is aangesloten op welke KVM-invoer (Type C of USB UP).

Dingen om op te merken

• Type C wordt uitgeschakeld als beeldscherminvoer wanneer de KVM-switch in gebruik is
• De KVM-switch is slechts actief op één ingang (USB UP of TYPE C) tegelijk
• Als USB1 of USB2 worden gebruikt voor flashdrives, schakel dan niet van KVM-ingangen terwijl bestanden worden overgedragen, omdat dit bestanden kan beschadigen en gegevens kan vernietigen
• Als u de Ethernet-poort op Monitor 1 gebruikt om verbinding te maken met internet, is er slechts één apparaat tegelijk verbonden met internet

FreeSync Premium

Adaptive Sync-technologie is een oplossing die screen tearing elimineert zonder alle gebruikelijke vertraging en latentie. Deze functie elimineert screen tearing en vertraging tijdens het gamen. Verbeter uw game-ervaring. De weergegeven Adaptive Sync-menu-items op de monitor kunnen variëren, afhankelijk van het monitormodel en de compatibiliteit met de AMD-videokaart.

Nvidia G-Sync

Als u grafische kaarten uit de Nvidia GTX 10-serie of RTX 20-serie gebruikt, kunt u de Adaptive-Sync-functie gebruiken. Dit vereist de nieuwste GPU-updates van Nvidia. Download de nieuwste update als u van plan bent Adaptive-Sync te gebruiken via uw Nvidia GTX-videokaarten.

Hoe Adaptive Sync op Nvidia GPU inschakelen

1. Klik met de rechtermuisknop op het Windows-bureaublad en selecteer Nvidia Configuratiescherm
2. Vouw het gedeelte Display van het navigatievenster aan de linkerkant uit en selecteer G-Sync instellen
3. Vink het vakje "Enable G-Sync, G-Sync Compatible" aan en selecteer het Active Sync-scherm dat u wilt gebruiken als u meer dan één monitor heeft
4. Vink het vakje "Enable settings for the selected display model" aan
5. Klik op "Apply" (Toepassen) rechtsonder

***Als het bovenstaande niet beschikbaar is of niet werkt, moet u mogelijk naar Manage 3D Settings (3D-instellingen beheren) gaan, op het tabblad Global (Globaal) klikken, omlaag scrollen naar Monitor Technology (Monitortechnologie), G-SYNC Compatible (G-SYNC-compatibel) selecteren in de vervolgkeuzelijst en vervolgens op Apply (Toepassen) klikken

***Hoewel AMD Radeon GPU's en sommige Adaptive Sync-monitoren Adaptive Sync via HDMI ondersteunen, zegt Nvidia dat u uw GeForce GPU met uw Adaptive Sync-monitor moet verbinden met behulp van een DisplayPort-kabel om variabele vernieuwingsfrequenties te activeren. (G-Sync-monitoren werken ook alleen via DisplayPort.)

Ondersteuning

Als u vragen of opmerkingen heeft, neem dan hieronder contact met ons op.

USA: cs@pixiogaming.com

Ga voor uw garantie-informatie naar www.pixiogaming.com

Veiligheidsmaatregelen

RISICO OP ELEKTRISCHE SCHOK, OPEN DE MONITOR NIET.
HET OPENEN VAN DE ACHTERKANT VAN DE MONITOR MAAKT UW GARANTIE ONGELDIG.

Dit symbool geeft aan dat er een hoge spanning aanwezig is. Het is gevaarlijk om in contact te komen met interne onderdelen van dit product.

Dit symbool waarschuwt u dat belangrijke documentatie over de bediening en het onderhoud van dit product is meegeleverd.

De kleur en het uiterlijk kunnen verschillen afhankelijk van het product, en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om de prestaties te verbeteren.
De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd om de kwaliteit te verbeteren.
