Productintroductie

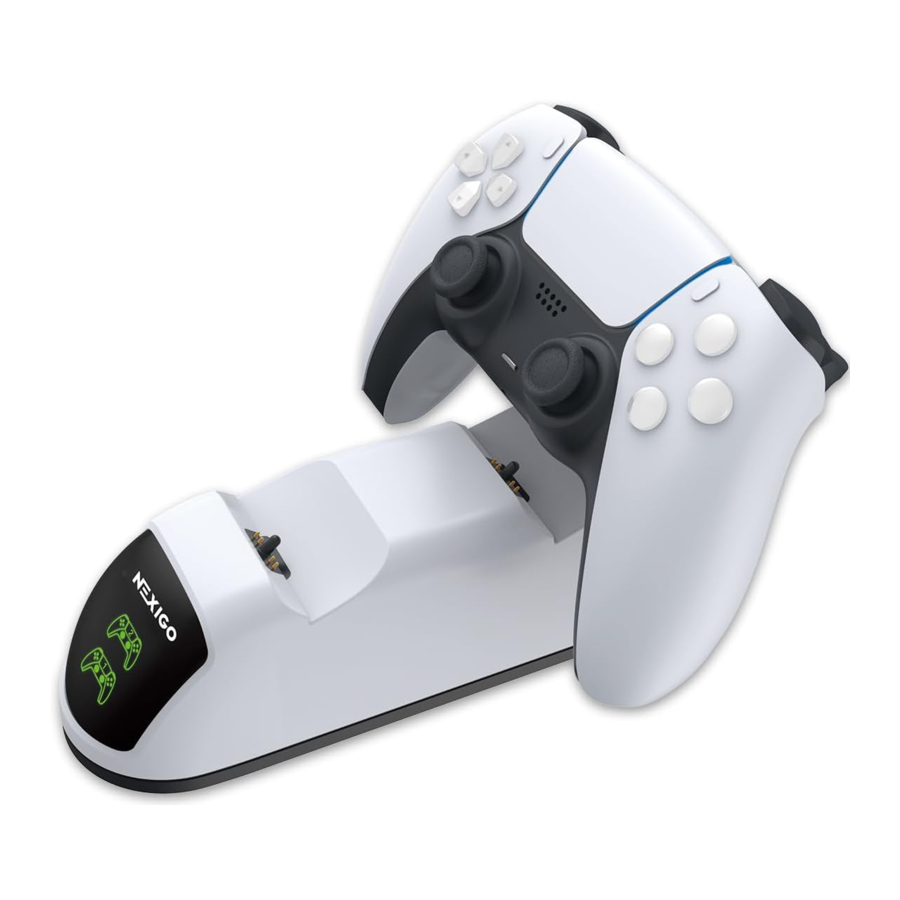

Het P-5-oplaadstation is speciaal ontworpen voor P-5-controllers. Het kan tot twee P5 draadloze controllers tegelijkertijd opladen. De oplaadindicatoren worden rood of groen om de oplaadstatus van de controllers weer te geven. Het is rood wanneer de controller wordt opgeladen en groen wanneer deze volledig is opgeladen of in de stand-bymodus staat. De bovenkant van het voorpaneel toont ook het logo na het inschakelen. De intelligente chip is in dit oplaadstation opgenomen om de oplaadstatus te controleren. Deze oplader wordt geleverd met een speciale oplaadkabel, die een grote stroom kan leveren met de voedingsingang van 5V/2.6A voor snel opladen. De beknopte kleur en het esthetische uiterlijk passen ook perfect bij uw P-5-console. Het is een must-have voor gamers.

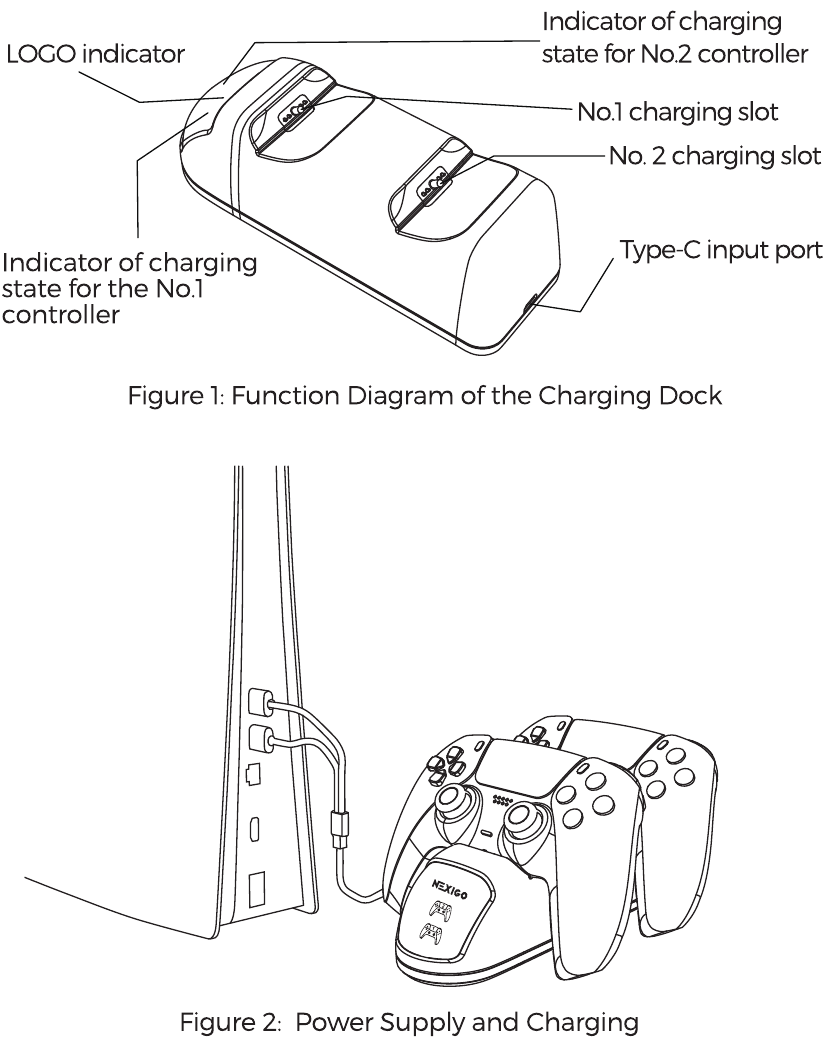

Productfunctie en gebruiksschema
Zie figuren 1-2.
Productkenmerken
- De intelligente microbesturingstechnologie wordt gebruikt in het beheer van de oplaadindicator;
- Het kan twee P-5-controllers tegelijkertijd opladen;
- De indicator wordt rood of groen om de oplaadstatus weer te geven, zodat u de oplaadstatus in één oogopslag kunt zien;
- Esthetisch uiterlijk met handige plaatsing;
- Laag stroomverbruik in stand-by, energiebesparing en milieubescherming.
Instructie voor het oplaadproces
- Steek de Type-C-oplaadkabel van dit product in de Type-C-voedingspoort aan de achterkant van het oplaadstation en verbind deze met de USB-poorten aan de achterkant van de console of een wandoplader met een stroom en spanning van ten minste 5V/2.6A om stroom te leveren. Op dit moment is de LOCO op het voorpaneel wit en geeft de indicator respectievelijk één keer rood en groen weer en vervolgens een groen patroon.
- De LOCO-indicator is wit na het inschakelen en wordt uitgeschakeld wanneer de stroom wordt uitgeschakeld; de indicator in het midden geeft de oplaadstatus van controller nr. 2 weer en de onderste indicator geeft de oplaadstatus van controller nr. 1 weer.
- Raadpleeg de bijgevoegde tekening 2 van "Productfunctieschema en gebruiksschema" hierboven en plaats de P 5-controller onder een bepaalde hoek op de oplaadsleuf van de bureaulader om op te laden (let op: wanneer u de controller plaatst, lijnt u de ronde rubberen kolom op de oplader uit met het hoofdtelefoongaatje van de controller en duwt u deze er vervolgens voorzichtig in).
- De bijbehorende oplaadstatusindicator op het oplaadstation is rood wanneer de P-5-controller wordt opgeladen; wanneer de controller tot ongeveer 90% is opgeladen (ongeveer 1 uur), wordt de indicator groen, wat betekent dat het snelladen is voltooid; de overige 10% wordt opgeladen in de langzame oplaadmodus (ongeveer 1 uur om volledig op te laden).
Opmerking: de indicator van het oplaadstation is groen in de langzame oplaadmodus. De oranje indicator op de P-5-controller stopt met knipperen, wat betekent dat de controller volledig is opgeladen. De indicator op het oplaadstation knippert kort afwisselend rood en groen wanneer de oplaadmodus wordt gewijzigd.
Let op:
- Wanneer het batterijniveau van de controller 80% of meer bereikt, wordt de controller niet opgeladen als u de controller verwijdert en terugplaatst vanwege de batterijbeveiligingsfunctie. Het dock blijft alleen opladen als het batterijniveau van de controller lager is dan 80%.
- Er zijn specifieke vereisten voor de ingangsspanning van dit product, dus sluit aan op de USB-poorten aan de achterkant van de console of een wandoplader met een stroom en spanning van ten minste 5V/2.6A om stroom te leveren.
Elektrische specificaties van de eenheid
| Nominale ingangsspanning van de voeding | DC 5.0V |
| Nominale ingangsstroom van de voeding | 2.6 A |
| Oplaadstroom van controllers (uitgangsstroom) | 1000mA*2 |
| Opmerkingen | "*2" betekent dat de parameters van beide laadkanalen hetzelfde zijn |
Elektrische parameters van de eenheid
| Ingangseigenschap | |||
| Item | Technische parameters | Eenheid | |
| Nominale ingangsspanning | 5.0 | Vdc | |
| Bereik van ingangsspanning | 4.75-5.60 | Vdc | |
| Nominale ingangsstroom | 2.6 | A | |
| Maximaal stroomverbruik van stand-by | 0.3 | W | |
| Uitvoereigenschap | |||
| Testitem | Oplaadstroom van controllers | Eenheid | Opmerkingen |
| Maximaal oplaadstroombereik van P-5-controllers | 800-1300 | mA | De oplaadstroom kan veranderen in verschillende oplaadfasen |
| Oplaadduur van de P-5-controller | 3 | H | Opladen tot 90% in 1 uur; volledig opladen in 2-2,5 uur |
Omgevingsomstandigheden
| Item | Technische indicatoren | Eenheid |
| Werktemperatuur | -10~45 | °C |
| Opslagtemperatuur | -40~70 | °C |
| Warmteafvoermethode | Natuurlijke luchtkoeling |
Aandachtspunten
- De voedingsadapter moet worden losgekoppeld wanneer de controller volledig is opgeladen of het station lange tijd niet wordt gebruikt.
- Dit product mag niet in een vochtige omgeving worden gebruikt en opgeslagen.
- Dit product moet uit de buurt van stof en zware lasten worden gehouden om de maximale levensduur te bereiken.
- Gebruik het product niet als het nat is, is gevallen of beschadigd is.
- Houd dit product uit de buurt van kinderen.
Contactgegevens
Merk: NexiCo
Website: www.nexigo.com
Fabrikant: Nexight INC
E-mail: cs@nexigo.com
Tel: +1(458)215-6088
Adres: 11075 SW 11th St Beaverton, OR 97005, VS
Neem bij problemen contact met ons op via cs@nexigo.com voor verdere hulp. Op dit product is onze royale fabrieksgarantie van 1 jaar van toepassing. Ga naar www.nexigo.com voor meer informatie over de garantie en registreer u op www.nexigo.com/warranty voor een EXTRA JAAR garantie.
