NexiGo S20, S20B Handleiding
Inhoud

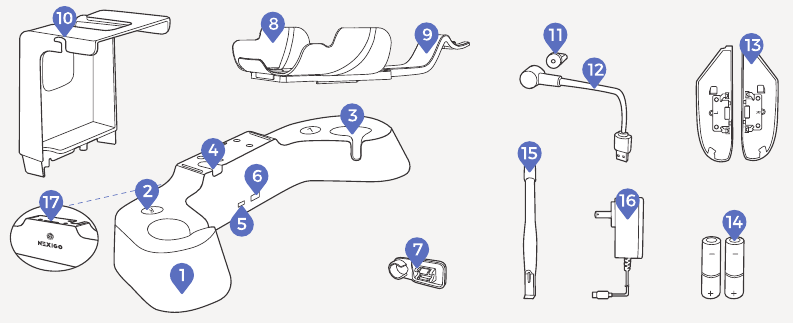

PRODUCTOVERZICHT

- Oplaadbasis
- Oplaadindicatoren rechter-/linkercontroller
- Oplaadsleuven rechter-/linkercontroller
- Stroompoort headsetkabel
- USB-C-stroomingangspoort
- USB-A-stroomuitgangspoort
- Kabelklem
- Headsetsteun
- Elite Strap-steun
- Steunkolom
- Magnetische USB-C-connector
- Magnetische oplaadkabel
- Vervangende batterijklepjes
- Oplaadbare batterijen
- Verwijderingsgereedschap magnetische USB-C-connector
- 5V
4A-stroomadapter - Aanraakbedieningsgebied voor oplaadindicator headset
MONTAGE-INSTRUCTIES
- Verwijder de tape-achterkant van de kabelklem.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 1 MONTAGE-INSTRUCTIES - Stap 1]()

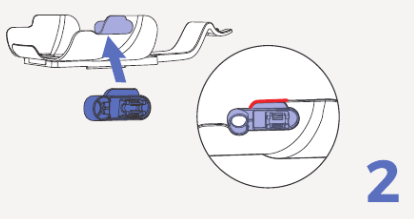

- Bevestig de kabelklem aan de headsetsteun.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 2 MONTAGE-INSTRUCTIES - Stap 2]()

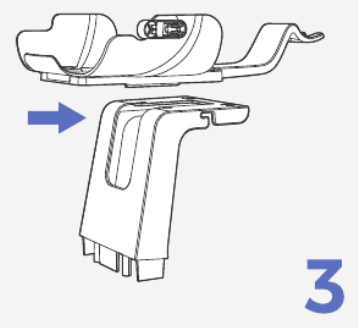

- Schuif de gecombineerde headsetsteun op de steunkolom.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 3 MONTAGE-INSTRUCTIES - Stap 3]()

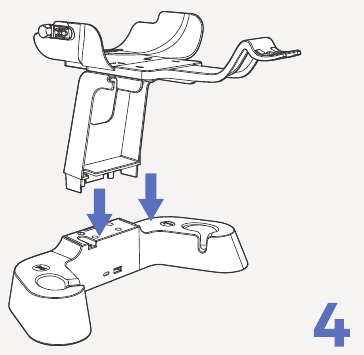

- Steek de steunkolom in de oplaadbasis.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 4 MONTAGE-INSTRUCTIES - Stap 4]()
- Verwijder de magnetische USB-C-connector van de magnetische oplaadkabel.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 5 MONTAGE-INSTRUCTIES - Stap 5]()

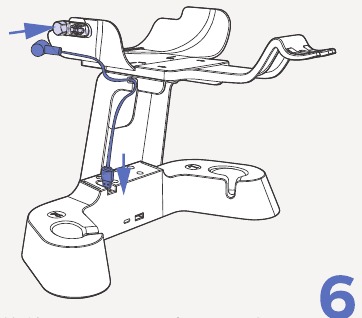

- Steek het USB-A-uiteinde van de magnetische oplaadkabel in de oplaadbasis en plaats het magnetische uiteinde in de kabelklem.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 6 MONTAGE-INSTRUCTIES - Stap 6]()

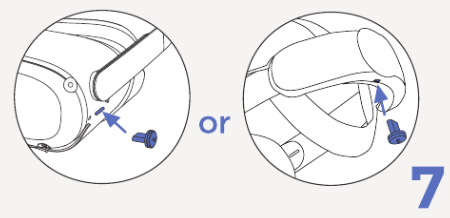

- Steek de magnetische USB-C-connector in de oplaadpoort van uw headset/EIite Strap.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 7 MONTAGE-INSTRUCTIES - Stap 7]()

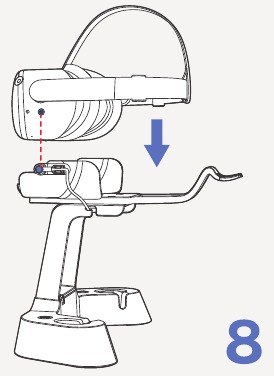

- Plaats de headset op de headsetsteun en sluit de magnetische oplaadkabel aan.
![]()

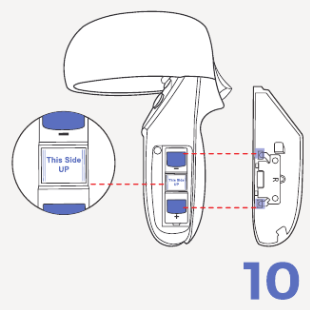

- Verwijder de originele batterijklepjes en batterijen uit de controllers.
![]()
- Plaats de meegeleverde oplaadbare batterij met de juiste polariteit en sluit vervolgens het meegeleverde vervangende batterijklepje.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 8 MONTAGE-INSTRUCTIES - Stap 8]()

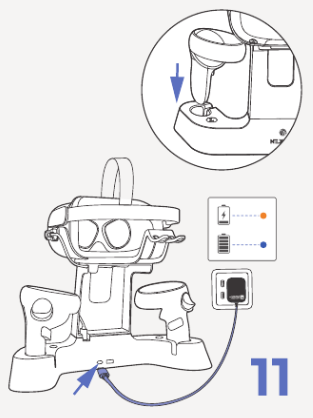

- Plaats de controllers in de oplaadsleuven voor de controller. Sluit het oplaadstation aan op de stroomvoorziening met behulp van de 5V
4A-stroomadapter.
![Nexigo - S20 - MONTAGE-INSTRUCTIES - Stap 9 MONTAGE-INSTRUCTIES - Stap 9]()
Opmerkingen
- Gebruik alleen de meegeleverde oplaadkabel, stroomadapter, batterijen en andere accessoires die in de verpakking zitten om het apparaat van stroom te voorzien. Het gebruik van een andere stroomadapter of kabels kan schade aan het apparaat veroorzaken.
- Plaats de batterij niet op metalen oppervlakken of tafels. Als beide metalen lipjes op de batterij een metalen voorwerp raken, wordt de batterij ontladen, wat mogelijk schade aan de batterij of het oppervlak kan veroorzaken en mogelijk letsel tot gevolg kan hebben.
- Steek geen vreemde voorwerpen in de openingen van dit apparaat. U kunt het apparaat beschadigen of uzelf verwonden.
- Wanneer dit apparaat niet in gebruik is, wordt aanbevolen om de stekker uit het stopcontact te halen.
- Alleen gebruiken op een vlak, horizontaal oppervlak.
- Het apparaat mag niet worden gebruikt en/of opgeslagen in omstandigheden met een hoge luchtvochtigheid. Houd dit apparaat droog.
- Gebruik een droge doek om het apparaat schoon te maken. Maak het apparaat niet schoon met water of alcohol. Het water of de alcohol komt nu in het apparaat via de warmteafvoergaten, waardoor het apparaat beschadigd raakt door kortsluiting. Haal bij het schoonmaken eerst de stekker uit het stopcontact.
- Om de levensduur van het apparaat te garanderen, beschermt u het tegen stof en plaatst u er geen andere consoles of voorwerpen op.
- Als het apparaat beschadigd is, maak dan gebruik van de garantie of voer het apparaat af. Probeer het niet zelfstandig te openen en te repareren.
- Buiten bereik van kleine kinderen houden vanwege mogelijk schokgevaar.
Specificaties
| USB-C-ingang | 5V 4A |
| USB-A-uitgang | 5V 400 mA |
| Magnetische USB-C-uitgang | ≤2000mA |
| Uitgang oplaadpoort controller | ≤800mA |
| Totale oplaadtijd | Ongeveer 2,5 uur |
| Capaciteit oplaadbare batterij | 2 x 1850mAh |
| Ingang stroomadapter | 100-240V. 50-60Hz. 0.6A Max |
| Uitgang stroomadapter | 5V 4A |
ONDERSTEUNING
Voor veelgestelde vragen, ondersteuningsvideo's, bezoek:

nexigo.com/support.
