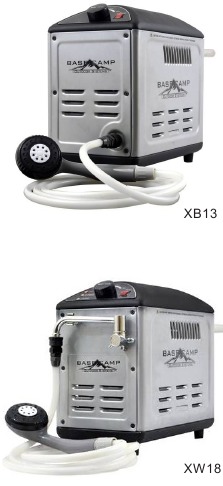

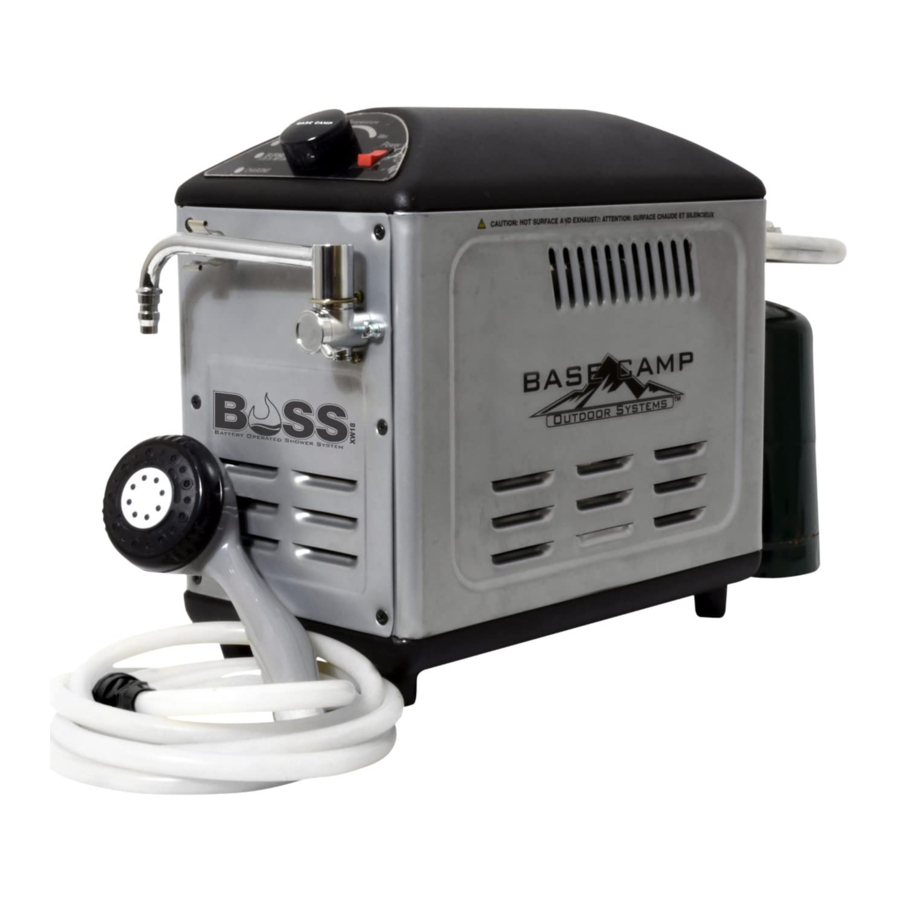

Base Camp BOSS XB13 / XW18 Handleiding

VEILIGHEIDSMAATREGELEN

LEES DE INSTRUCTIES ZORGVULDIG DOOR: Lees en volg alle instructies. Bewaar de instructies op een veilige plaats voor toekomstig gebruik. Sta niet toe dat iemand die deze instructies niet heeft gelezen, de douche monteert, aansteekt, afstelt of bedient.

KOOLMONOXIDEGEVAAR

• Dit apparaat kan koolmonoxide produceren, dat geen geur heeft
• Gebruik in een afgesloten ruimte kan dodelijk zijn.
• Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, auto of huis

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of explosie met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Een LP-cilinder die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat
• WAT U MOET DOEN ALS U GAS RUIKT
  • Probeer het apparaat niet aan te steken
  • Doof elke open vlam
  • Sluit de gastoevoer naar het apparaat af

LAAT DE KACHEL NOOIT ONBEHEERD ACHTER TERWIJL HIJ BRANDT!

• UW VEILIGHEID IS BELANGRIJK, DUS LEES DEZE INSTRUCTIES VOOR GEBRUIK.
• DEZE HANDLEIDING BEVAT BELANGRIJKE INFORMATIE OVER DE MONTAGE, BEDIENING EN ONDERHOUD VAN DEZE DRAAGBARE DOUCHE.
• VEILIGHEIDSMAATREGELEN ZIJN ESSENTIEEL WANNEER ER MECHANISCHE OF PROPAAN AANGEDREVEN APPARATUUR BIJ BETROKKEN IS. DEZE VOORZORGSMAATREGELEN ZIJN NOODZAKELIJK BIJ GEBRUIK, OPSLAG EN ONDERHOUD. HET OPVOLGEN VAN DEZE VEILIGHEIDSWAARSCHUWINGEN VERMINDERT DE KANS OP PERSOONLIJK LETSEL OF MATERIËLE SCHADE.
• PROPAANCILINDERS MOETEN WORDEN LOSGEKOPPELD WANNEER DE DOUCHE NIET WORDT GEBRUIKT OF BIJ HET OPBERGEN VAN DE DOUCHE.

EXPLOSIE-BRANDGEVAAR
Bewaar propaan nooit in de buurt van hoge hitte, open vuur, waakvlammen, direct zonlicht of andere ontstekingsbronnen of waar de temperatuur hoger is dan 49 °C. Propaan is zwaarder dan lucht en kan zich ophopen op lage plaatsen. Als u gas ruikt, verlaat dan onmiddellijk het gebied.
Tijdens het gebruik kan dit product een ontstekingsbron zijn. Gebruik dit apparaat nooit in ruimtes die vluchtige of in de lucht zwevende brandbare stoffen bevatten of kunnen bevatten, of producten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes of onbekende chemicaliën

• Watertemperatuur boven 52 °C kan direct ernstige brandwonden of de dood door verbranding veroorzaken.
• Kinderen, gehandicapten en ouderen lopen het hoogste risico op verbranding.
• Raadpleeg de instructiehandleiding voordat u de temperatuur van de boiler instelt.
• Voel het water voordat u gaat baden of douchen.

• NIET VOOR GEBRUIK IN HUIS OF RECREATIEVOERTUIG.
• DE BOILER IS BEDOELD VOOR GEBRUIK OP HET PUNT VAN GEBRUIK, VOOR/TIJDELIJKE WATERVERWARMING EN NIET VOOR AANSLUITING OP EEN PERMANENTE WATERTOEVOERAANSLUITING OF VOOR AANSLUITING OP EEN WATERDISTRIBUTIESYSTEEM OM MEERDERE TAPUNTEN VAN WATER TE VOORZIEN.
• GEBRUIK DE KACHEL NIET WAAR ONTVLAMBARE VLOEISTOFFEN OF DAMPEN AANWEZIG KUNNEN ZIJN.
• GEBRUIK DE VOORAF INGESTELDE REGELAAR DIE IS GEÏNSTALLEERD. PROBEER NIET AAN TE PASSEN.
• INSTALLEER OF VERWIJDER NOOIT EEN PROPAANTANK TERWIJL DE KACHEL IN WERKING IS, IN DE BUURT VAN VLAMMEN, ANDERE ONTSTEKINGSBRONNEN OF TERWIJL DE KACHEL HEET AANVOELT

DRAAGBAAR WARM WATER/DOUCHE:

• DIT APPARAAT IS NIET BEDOELD VOOR DE LEVERING VAN DRINKWATER. GEZONDHEIDSRISICO'S KUNNEN OPTREDEN ALS WATER INTERN WORDT GEBRUIKT
• DIT APPARAAT IS UITSLUITEND BEDOELD VOOR DE LEVERING VAN VERWARMD WATER TEN BEHOEVE VAN WASSEN EN REINIGEN.
• CONTROLEER EN BEVESTIG DE VEILIGE WATERTEMPERATUUR VOORDAT U DIT APPARAAT GEBRUIKT. WATER UIT DIT APPARAAT KAN ERG HEET ZIJN.

Afstand tot brandbare materialen:

SPECIFICATIES

Gecertificeerd voor gebruik uitsluitend met vloeibaar propaan
LP-gasflessen van het U.S. Department of Transportation (DOT) of Transport Canada, CAN/CSA B339.

AFMETINGEN

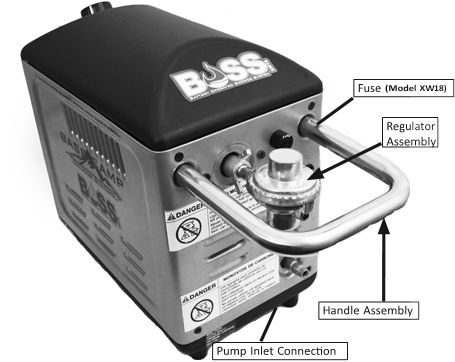

UITPAKKEN en MONTEREN

1. Verwijder de kachel uit de doos.
2. Verwijder al het beschermende materiaal dat mogelijk op de kachel is aangebracht voor verzending.
3. Controleer het apparaat op mogelijke transportschade en maak alle slangen recht om eventuele knikken of verdraaiingen te verwijderen. Als er schade wordt geconstateerd, neem dan onmiddellijk contact op met de fabrikant op 1-800-251-0001.
4. Installeer de handgreep door ze op hun plaats te schroeven.
5. Bevestig de meegeleverde regelaar door de T-vleugelmoer in "wijzerzin" te draaien en pas op dat u deze niet te vast aandraait.
6. Bevestig de LP-cilinder aan de regelaar door in "wijzerzin" te draaien. Er mogen alleen LP-cilinders met het juiste brandstoftype worden gebruikt die zijn goedgekeurd voor het apparaat. Controleer op gaslekken met zeepsop.

GEBRUIK GEEN VLAM OM OP LEKKEN TE CONTROLEREN.

BEDIENINGSVOORZORGSMAATREGELEN

Propaan is zwaarder dan lucht. Als propaan weglekt uit een aansluiting of fitting, zakt het naar de vloer en hoopt zich daar op met de omringende lucht, waardoor een potentieel explosief mengsel ontstaat. Controleer bij het opzetten alle aansluitingen en fittingen op lekken met zeepsop. Gebruik nooit een vlam. Bellen duiden op een lek. Controleer of de aansluiting niet is beschadigd en of deze goed vastzit. Voer nog een lektest uit. Als er nog steeds een lek is, verwijder dan de cilinder en neem rechtstreeks contact op met Basecamp voor service of reparatie.

• Uitsluitend gebruiken voor waterverwarming. Nooit op enigerlei wijze wijzigen of gebruiken met een apparaat of onderdeel dat niet uitdrukkelijk is goedgekeurd door BaseCamp.
• Dit apparaat is ontworpen om te worden gebruikt met een bronwatertemperatuur van 15 °C of lager
• De maximale temperatuurstijging van het apparaat is 1,7 ºC naar de douchekop en 5,5 ºC naar de kraan vanaf de bronwatertemperatuur
• Voor de veiligheid is het apparaat ontworpen om de brander uit te schakelen wanneer de watertemperatuur van een van de uitlaten 52 °C bereikt.
• XB13 werkt tot 75 minuten tussen batterijwisselingen
• De gemiddelde gebruiksduur voor de XW18 met een volledig opgeladen batterij is 20 tot 30 minuten voordat deze moet worden opgeladen
• De XW18 kan worden bediend terwijl deze is aangesloten op AC of DC, maar de batterij wordt alleen opgeladen wanneer de pomp niet in werking is. Wanneer de pomp is uitgeschakeld, wordt de batterij opgeladen.

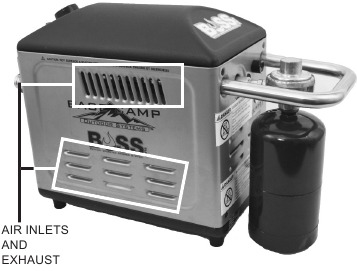

• Zorg er tijdens het gebruik voor dat alle luchtinlaten en uitlaten (voor-, zij- en achterkant) vrij worden gehouden van obstakels en afsluiting.


VEILIGHEIDSFUNCTIES

Dit apparaat is uitgerust met de volgende veiligheidsfuncties:

• Over Temperature Sensor – het apparaat staat niet toe dat de brander in werking blijft zodra de uitlaatwatertemperatuur 125ºF bereikt.
• Water Flow Sensor – er moet water door het systeem stromen om de brander te kunnen ontsteken. In het geval dat de watertoevoer beperkt is of stopt, wordt de brander uitgeschakeld en zal deze niet opnieuw ontsteken.
• Tilt Switch – in het geval dat het apparaat tijdens bedrijf wordt verplaatst of wordt bediend op een onstabiele of niet-massieve ondergrond, wordt het apparaat uitgeschakeld en moet het worden uitgeschakeld totdat een geschikte ondergrond is gevonden.

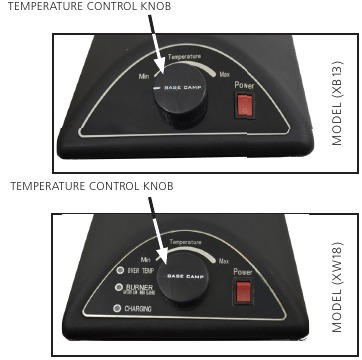

BEDIENINGSPANEEL

INSTRUCTIES VOOR HET BEDIENEN VAN DE DOUCHE

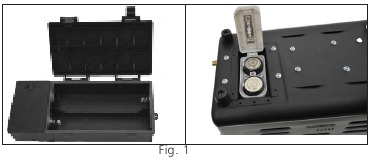

1. MODEL (XB13) Zorg ervoor dat u 4 D-cel batterijen in het pompkraftpakket en 2 D-cel batterijen in de onderkant van het batterijcompartiment plaatst.. (Afb. 1)

   Bevestig de pompslang met de snelkoppelingsfitting aan de inlaatslangaansluiting aan de achterkant.(Afb. 2)

2. Model (XW18) Zorg ervoor dat de verwarming volledig is opgeladen of dat de AC-ingang is aangesloten en dat ook de pomp correct is aangesloten.

3. Bevestig de doucheslang met behulp van de Quick Connect Fitting. ModelXB13 wordt aangesloten op de inlaataansluiting aan de voorkant van de douche. (Afb. 2)

   Afb. 2
   Model XW18 wordt aangesloten op de kraan. (Afb. 3)

   Afb. 3
4. Dompel de pomp onder in een geschikt waterreservoir. Zorg ervoor dat de pomp volledig ondergedompeld blijft in water tijdens gebruik, omdat de pompmotor beschadigd kan raken als dit niet het geval is. Gebruik GEEN water rechtstreeks uit rivieren of meren, omdat sedimenten uit deze wateren de pomp en het apparaat kunnen beschadigen. Gebruik het NIET in de oceaan, omdat zout water de pomp en het apparaat kan beschadigen.

   er zijn mogelijke gezondheidseffecten van microben die aanwezig kunnen zijn in deze wateren, rivieren, meren en oceanen.
5. Schroef propaan met de klok mee in de douche-regelaar en druk vervolgens op de aan/uit-knop, de elektronische ontsteking zou de brander moeten horen ontsteken. Druk bij het XB13 model op de startknop op het pompkraftpakket.
6. Meet zorgvuldig de temperatuur van het water uit de douchekop, de temperatuur kan worden aangepast door aan de temperatuurregelknop te draaien totdat het gewenste niveau is bereikt.

Water dat in de warmtewisselaar achterblijft terwijl de stroming is gestopt, kan heet worden. Wanneer de stroming wordt hervat, moet de gebruiker de temperatuur van het uitgaande water controleren om er zeker van te zijn dat deze geschikt en niet te heet is.

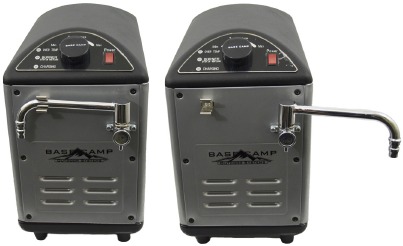

INSTRUCTIES VOOR HET BEDIENEN VAN DE KRAAN (Alleen Model XW18)

1. Zwenk de kraan weg van zijn opbergpositie en plaats hem aan de zijkant van het apparaat en plaats een wasbak of emmer eronder en zet de waterstroom in de centrale positie.

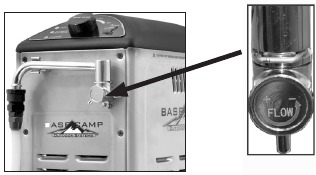

2. De watertemperatuur kan worden aangepast door de debietregelaar tussen "Min & Max" (Min & Max) te bewegen, omdat dit de waterstroom vertraagt of verhoogt, wat resulteert in een stijging of daling van de uitlaattemperatuur.

   Het gedurende langere tijd laten stromen van water in de lage stroomstand (-) kan de High Limit Switch activeren, waardoor de brander stopt.

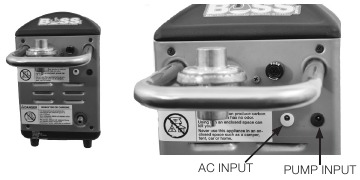

APPARAATVOEDING & OPLADEN (Model XW18)

1. Het apparaat is uitgerust met een 15V 5A/uur batterijpakket en kan worden opgeladen met de meegeleverde AC-adapters.

2. Controleer de "Battery Indicator" (Batterij-indicator) of er voldoende stroom beschikbaar is, zo niet, sluit dan de AC-adapter aan.
3. Sluit aan op de voedingsingang aan de achterkant van het apparaat en de batterij-indicator LED blijft constant "RED" (ROOD), wat bevestigt dat de batterij nu wordt opgeladen. Zodra het apparaat volledig is opgeladen, verandert de batterij-indicator LED in "Green" (Groen).

4. AC: Sluit de drie (3) pins stekker aan op een geschikt stopcontact en sluit deze vervolgens aan op het apparaat & schakel het AC-stopcontact in.

   • NIET GEBRUIKEN – AC naar DC converters of wijzig de meegeleverde adapters van het apparaat.
   • Voordat u uw nieuwe BOSS-douche voor de eerste keer gebruikt, dient u uw apparaat 24 uur volledig op te laden om ervoor te zorgen dat de batterij de kans heeft om volledig op te laden. Als u uw apparaat gebruikt voordat u de batterij 24 uur volledig hebt laten opladen, kan dit leiden tot een kortere levensduur van de batterij tussen de oplaadbeurten.
   • De oplaadtijd van beide stroombronnen is 4 uur, 50% batterijcapaciteit kan na 2 uur worden bereikt, maar om de levensduur en de conditie van de batterij te behouden, wordt aanbevolen het apparaat 4 uur volledig op te laden.
   •
     Als het apparaat niet wordt gebruikt of wordt opgeslagen, moet het om de drie maanden worden opgeladen om de levensduur van de batterij te garanderen, als u dit niet doet, kan dit leiden tot een defecte batterij.

ONDERHOUD

Om persoonlijk letsel te voorkomen, dient u het apparaat los te koppelen van alle elektrische stopcontacten.

OPSLAG

1. Druk op de "Power" (Aan/uit)-knop & schakel het apparaat uit.
2. Koppel alle slangen los en houd ze verticaal vast zodat overtollig water eruit kan lopen. Controleer bij de douchekop of de stroomregelschakelaar in de "ON" (AAN)-stand staat.
3. Zet de kraan terug in de vergrendelde positie als deze wordt gebruikt.
4. Schroef de LP-cilinder van het apparaat los
5. Schroef de aftapplug los, die zich aan de onderkant bevindt in de richting van de pompaansluiting, en kantel het apparaat vervolgens naar achteren en naar één kant om overtollig water uit de warmtewisselaar af te voeren via de waterinlaat.


Gebruik warm zeepwater met een mild reinigingsmiddel om alle oppervlakken en delen van het apparaat af te vegen. Dompel het apparaat NIET onder in een gootsteen of kom. Gebruik GEEN schurende reinigingsmiddelen of bleekmiddel. Laat GEEN zeepwater door de warmtewisselaar lopen.

BEDRADINGSSCHEMA

Label alle draden voordat u ze loskoppelt bij het onderhoud van de bedieningselementen. Bedradingsfouten kunnen een onjuiste en gevaarlijke werking veroorzaken. De onderdelenlijsten en het bedradingsschema tonen het apparaat zoals het is gebouwd. Gebruik geen verwarming die afwijkt van de getoonde verwarming. Onderhoud moet worden uitgevoerd door een gekwalificeerde servicemonteur.

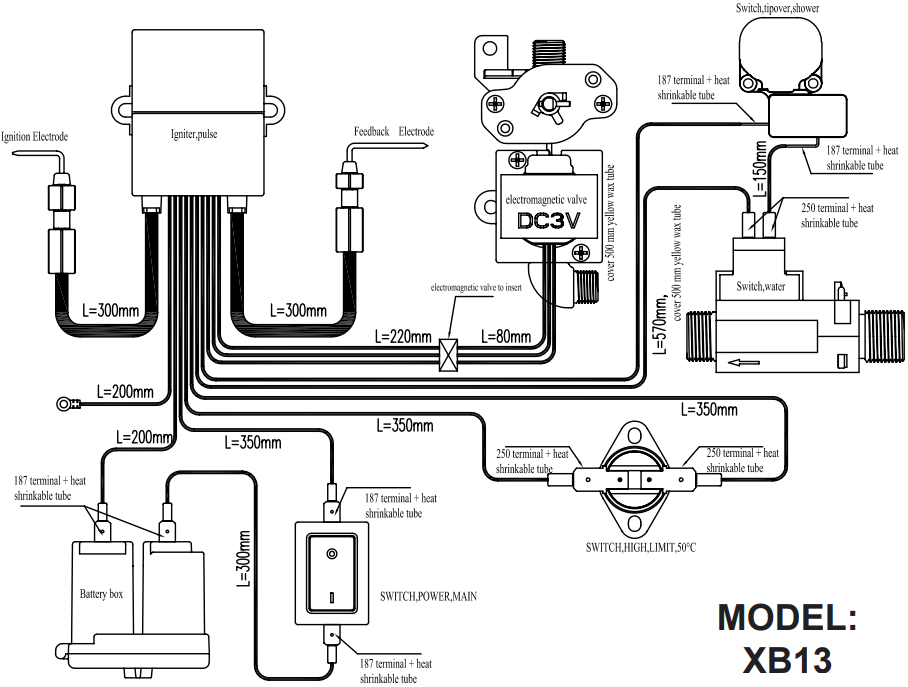

MODEL: XB13

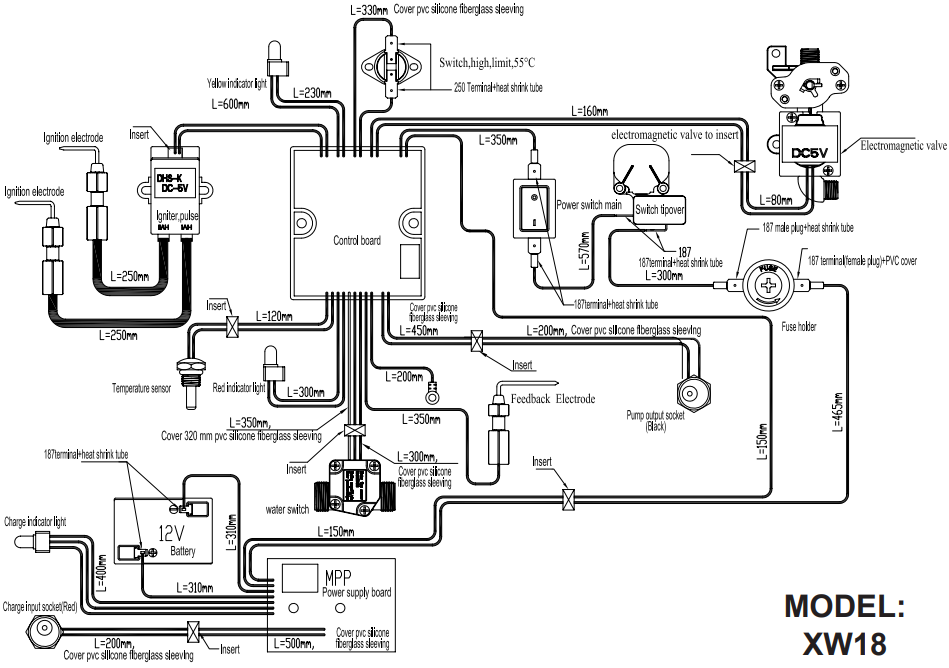

MODEL: XW18

PROBLEEMOPLOSSING

PROBEER HET APPARAAT NIET TE WIJZIGEN
PROBLEEMOPLOSSING
Deze handleiding moet worden gevolgd in geval van een storing van het apparaat. Als de symptomen aanhouden, neem dan contact op met de technische dienst 1-800-251-0001

GEBRUIK ALLEEN VERVANGENDE ONDERDELEN VAN DE FABRIKANT. HET GEBRUIK VAN ANDERE ONDERDELEN KAN LETSEL OF DE DOOD VEROORZAKEN. VERVANGENDE ONDERDELEN ZIJN ALLEEN RECHTSTREEKS VAN DE FABRIEK BESCHIKBAAR EN MOETEN WORDEN GEÏNSTALLEERD DOOR EEN GEKWALIFICEERD SERVICE BUREAU.

INFORMATIE OVER HET BESTELLEN VAN ONDERDELEN

AANKOOP: Accessoires kunnen worden gekocht bij elke lokale Basecamp-dealer of rechtstreeks bij de fabriek

VOOR INFORMATIE OVER SERVICE
Bel gratis 800-251-0001
www.mrheater.com

Onze kantooruren zijn van 8:00 uur – 17:00 uur EST, van maandag tot en met vrijdag.

Vermeld in alle communicatie het modelnummer, de aankoopdatum en een beschrijving van het probleem.
