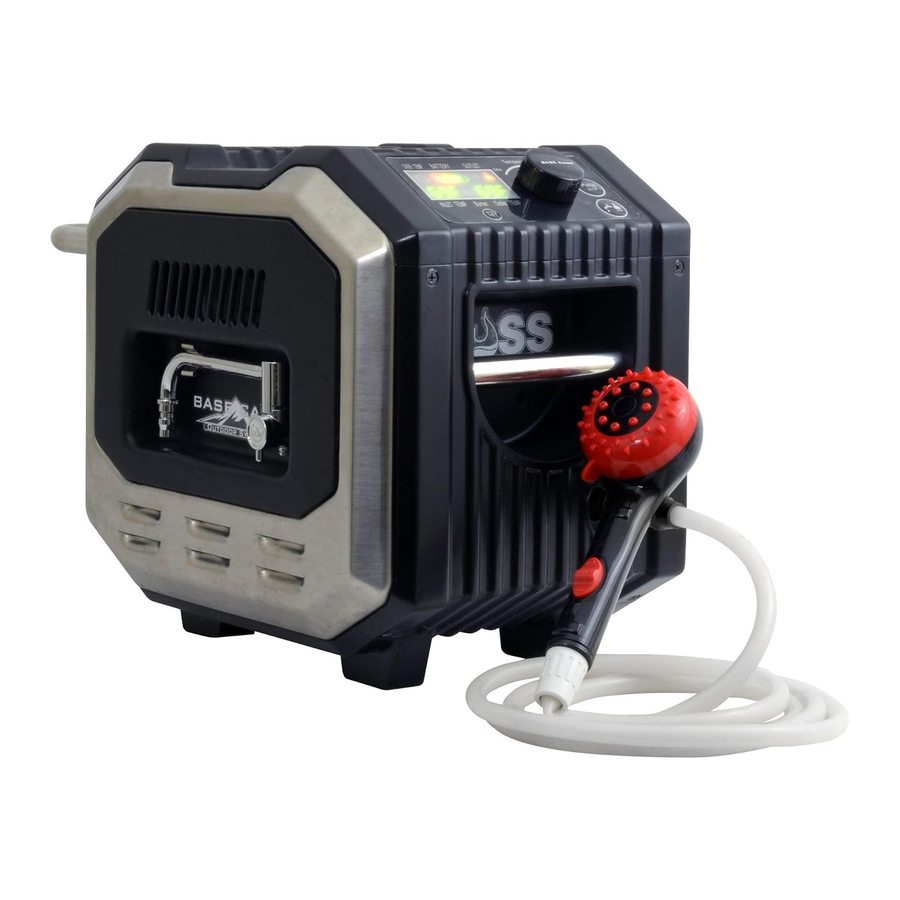

Base Camp Boss XCW20 Handleiding

VEILIGHEIDSWAARSCHUWINGEN

LEES DE INSTRUCTIES ZORGVULDIG DOOR: Lees en volg alle instructies. Bewaar de instructies op een veilige plaats voor toekomstig gebruik. Sta niet toe dat iemand die deze instructies niet heeft gelezen de douche monteert, aansteekt, afstelt of bedient.

KOOLMONOXIDEGEVAAR

• Dit apparaat kan koolmonoxide produceren, wat geen geur heeft
• Gebruik in een afgesloten ruimte kan dodelijk zijn.
• Gebruik dit apparaat nooit in een afgesloten ruimte zoals een camper, auto of huis

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of explosie met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Een LP-cilinder die niet is aangesloten voor gebruik, mag niet in de buurt van dit of enig ander apparaat worden bewaard
• WAT TE DOEN ALS U GAS RUIKT
  • Probeer het apparaat niet aan te steken
  • Doof elke open vlam
  • Sluit de gastoevoer naar het apparaat af

UW VEILIGHEID IS BELANGRIJK, DUS LEES DEZE INSTRUCTIES VOORDAT U HET APPARAAT GEBRUIKT.

DEZE HANDLEIDING BEVAT BELANGRIJKE INFORMATIE OVER DE MONTAGE, BEDIENING EN ONDERHOUD VAN DEZE DRAAGBARE DOUCHE.

VEILIGHEIDSMAATREGELEN ZIJN ESSENTIEEL WANNEER MECHANISCHE OF PROPAANGEDREVEN APPARATUUR WORDT GEBRUIKT. DEZE VOORZORGSMAATREGELEN ZIJN NOODZAKELIJK BIJ HET GEBRUIKEN, OPSLAAN EN ONDERHOUDEN. HET OPVOLGEN VAN DEZE VEILIGHEIDSWAARSCHUWINGEN VERMINDERT DE KANS OP PERSOONLIJK LETSEL OF MATERIËLE SCHADE.

PROPAANCILINDERS MOETEN WORDEN LOSGEKOPPELD WANNEER DE DOUCHE NIET WORDT GEBRUIKT OF WANNEER DE DOUCHE WORDT OPGEBORGEN. CILINDERS MOETEN BUITEN, IN EEN GOED GEVENTILEERDE RUIMTE BUITEN HET BEREIK VAN KINDEREN WORDEN BEWAARD.

Dit product kan u blootstellen aan chemicaliën, waaronder lood en loodverbindingen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Was uw handen na het hanteren van dit product. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Brandstoffen die worden gebruikt in apparaten op vloeibaar propaangas, en de verbrandingsproducten van dergelijke brandstoffen, kunnen u blootstellen aan chemicaliën, waaronder benzeen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov.

EXPLOSIE-BRANDGEVAAR

Bewaar propaan nooit in de buurt van hoge temperaturen, open vuur, controlelampjes, direct zonlicht of andere ontstekingsbronnen of waar de temperatuur hoger is dan 49 °C.

Tijdens het gebruik kan dit product een ontstekingsbron zijn. Gebruik dit apparaat nooit in ruimtes die vluchtige of zwevende brandbare stoffen bevatten of kunnen bevatten, of producten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes of onbekende chemicaliën.

• Watertemperatuur boven 52 °C kan onmiddellijk ernstige brandwonden of overlijden door verbranding veroorzaken.
• Kinderen, gehandicapten en ouderen lopen het grootste risico op verbranding.
• Raadpleeg de gebruiksaanwijzing voordat u de temperatuur van de waterverwarmer instelt.
• Voel het water voordat u gaat baden of douchen.

• NIET VOOR GEBRUIK IN HUIS OF RECREATIEVOERTUIGEN.
• DE WATERVERWARMER IS BEDOELD VOOR GEBRUIKSPUNT, VOOR TIJDELIJKE WATERVERWARMING EN NIET VOOR AANSLUITING OP EEN PERMANENTE WATERTOEVOERAANSLUITING OF VOOR AANSLUITING OP EEN WATERDISTRIBUTIESYSTEEM OM MEERDERE UITLOPEN VAN WATER TE VOORZIEN.
• GEBRUIK DE VERWARMER NIET WAAR ONTVLAMBARE VLOEISTOFFEN OF DAMPEN AANWEZIG KUNNEN ZIJN.
• GEBRUIK DE VOORAF INGESTELDE REGELAAR DIE IS GEÏNSTALLEERD. PROBEER DEZE NIET AAN TE PASSEN.
• INSTALLEER OF VERWIJDER NOOIT EEN PROPAANTANK TERWIJL DE VERWARMER IN WERKING IS, IN DE BUURT VAN VLAMMEN, ANDERE ONTSTEKINGSBRONNEN OF TERWIJL DE VERWARMER HEET AANVOELT

DRAAGBARE WARM WATER/DOUCHE

• DIT APPARAAT IS NIET BEDOELD VOOR DE LEVERING VAN DRINKWATER. ER KUNNEN GEZONDHEIDSRISICO'S ONTSTAAN ALS WATER INTERN WORDT GECONSUMEERD
• DIT APPARAAT IS ALLEEN BEDOELD VOOR DE LEVERING VAN VERWARMD WATER TEN BEHOEVE VAN WASSEN EN REINIGEN.
• CONTROLEER EN BEVESTIG EEN VEILIGE WATERTEMPERATUUR VOORDAT U DIT APPARAAT GEBRUIKT. WATER UIT DIT APPARAAT KAN ERG HEET ZIJN.

Afstand tot brandbare materialen:

SPECIFICATIES

Gecertificeerd voor gebruik met LP-gascilinders van het U.S. Department of Transportation (DOT) of Transport Canada, CAN/CSA B339.

AFMETINGEN

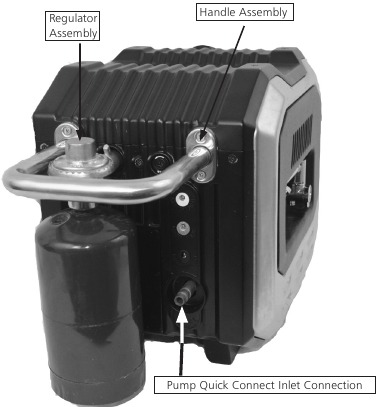

UITPAKKEN en MONTEREN

1. Verwijder de verwarming uit de doos.
2. Verwijder al het beschermende materiaal dat mogelijk op de verwarming is aangebracht voor verzending.
3. Controleer het apparaat op mogelijke transportschade en strek alle slangen recht om knikken of verdraaiingen te verwijderen. Neem bij schade onmiddellijk contact op met de fabrikant op 1-800-251-0001.
4. Installeer de handgreep door deze op zijn plaats te schroeven.
5. Bevestig de meegeleverde regelaar door de T-vleugelmoer in "wijzerzin" te draaien en zorg ervoor dat u deze niet te strak aandraait.
6. Bevestig de 1 LBS. LP-cilinder aan de regelaar door in "wijzerzin" te draaien. Gebruik alleen LP-cilinders met het juiste brandstoftype dat is goedgekeurd voor het apparaat. Controleer op gaslekken met zeepsop.
   GEBRUIK GEEN VLAM OM TE CONTROLEREN OP LEKKEN.

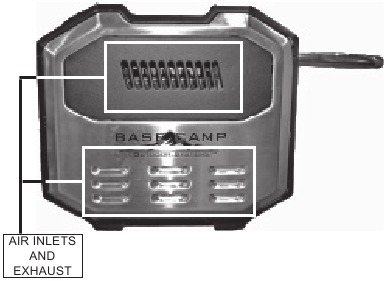

BEDIENINGSVOORZORGSMAATREGELEN

Propaan is zwaarder dan lucht. Als propaan lekt uit een aansluiting of fitting, zakt het naar de vloer en verzamelt het zich daar met de omringende lucht, waardoor een potentieel explosief mengsel ontstaat. Controleer tijdens de installatie alle aansluitingen en fittingen op lekken met behulp van zeepsop. Gebruik nooit een vlam. Bellen geven een lek aan. Controleer of de aansluiting niet kruislings is aangedraaid en of deze goed vastzit. Voer nog een lektest uit. Als er nog steeds een lek is, verwijder dan de cilinder en neem rechtstreeks contact op met Mr. Heater voor service of reparatie.

• Alleen gebruiken voor waterverwarming. Nooit op enigerlei wijze wijzigen of gebruiken met een apparaat of onderdeel dat niet uitdrukkelijk is goedgekeurd door Mr. Heater.
• Dit apparaat is ontworpen om te worden gebruikt met een bronwatertemperatuur van 15 °C of lager
• De maximale temperatuurstijging van de apparaten is 2 °C naar de douchekop en 5 °C vanaf de bronwatertemperatuur
• Voor de veiligheid is het apparaat ontworpen om de brander uit te schakelen wanneer de watertemperatuur van een van de uitlaten 50 °C bereikt
• De gemiddelde gebruiksduur voor de XCW20 met een volledig opgeladen batterij is 30 - 40 minuten voordat deze moet worden opgeladen
• Zorg er tijdens het gebruik voor dat alle luchtinlaten en -uitlaten (voor-, zijkanten en achterkant) vrij blijven van obstructies en sluiting.


VEILIGHEIDSFUNCTIES

Dit apparaat is uitgerust met de volgende veiligheidsfuncties:

• Oververhittingssensor – het apparaat staat niet toe dat de brander in werking blijft zodra de watertemperatuur van de uitlaat 50 °C bereikt.
• Waterstroomsensor – er moet water door het systeem stromen om de brander te laten ontsteken. In het geval dat de watertoevoer wordt beperkt of stopt, wordt de brander gedoofd en zal deze niet opnieuw ontsteken.
• Kantschakelaar – in het geval dat het apparaat tijdens het gebruik meer dan 30 ° wordt gekanteld, wordt het apparaat uitgeschakeld totdat het zich op een vlakke ondergrond bevindt.

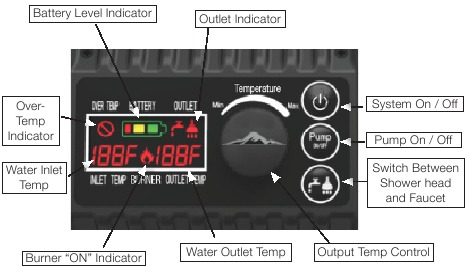

BEDIENINGSPANEEL

DOUCHE INSTRUCTIES

1. Bevestig de Quick Connect-koppeling voor de pomp aan de achterkant van de douche-unit (FIG. 1)

   en bevestig de Quick Connect-koppeling van de douchekopslang aan de voorkant van de douche-unit (FIG. 2).


2. Dompel de pomp onder in een geschikt waterreservoir. De pompmotor kan beschadigd raken als deze tijdens gebruik niet volledig onder water staat. Gebruik GEEN water uit rivieren of meren, sediment kan de pomp en het apparaat beschadigen. NIET gebruiken in de oceaan, zout water kan de pomp en het apparaat beschadigen.

   Dit apparaat verwarmt het water niet genoeg om potentieel gevaarlijke microben te doden. Gebruik dit apparaat NIET voor drinkwater.
3. Schroef propaan met de klok mee in de regelaar van de douche-unit.
4. Druk op de Power (aan/uit)-knop, het apparaat wordt ingeschakeld en het douchekop OUTLET-pictogram wordt automatisch geselecteerd op het bedieningspaneel(FIG. 3)

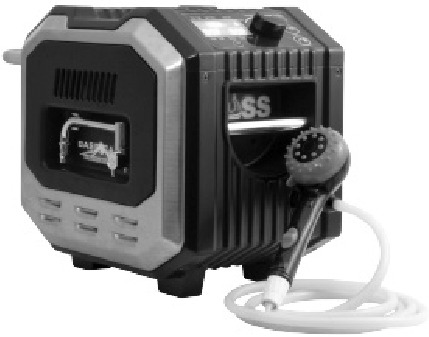

   FIG. 3
   Zorg ervoor dat de douche volledig is opgeladen. Zorg ervoor dat de Switch (schakelaar) op de douchekop in de "Open" (open) positie staat door de schakelaar naar beneden te schuiven. (FIG. 4)

   FIG. 4
5. Zet de Output Temp Control Dial (uitgangstemperatuurregelknop) in de middelste positie. Druk op de Pump (pomp)-knop, de elektronische ontsteking moet hoorbaar zijn die de brander ontsteekt. Wanneer het apparaat is ontstoken, licht het Burner (brander)-pictogram op het bedieningspaneel op en neemt de temperatuurweergave van het uitgangswater toe. (FIG. 5)

   FIG. 5
6. Meet zorgvuldig de temperatuur van het water uit de douchekop, de temperatuur kan worden aangepast door aan de " Outlet Temperature Control Dial " (uitgangstemperatuurregelknop) te draaien tot het gewenste niveau is bereikt.
7. De waterstroom kan op elk moment worden gestopt door de Switch (schakelaar) naar de "OFF" (uit) positie (omhoog) te schuiven. (FIG. 6) De brander gaat uit en de pomp blijft 5 minuten werken. Om de brander opnieuw te ontsteken, schuift u de Switch (schakelaar) terug naar de "OPEN" (open) positie (omlaag), er stroomt water uit de douchekop en de brander ontsteekt binnen 5 tot 10 seconden

   FIG. 6

   Water dat in de warmtewisselaar achterblijft terwijl de stroom is gestopt, kan heet worden. Wanneer de stroom wordt hervat, moet de gebruiker de uitgangstemperatuur controleren om er zeker van te zijn dat deze geschikt en niet te heet is. Test de watertemperatuur voordat u kinderen of huisdieren in bad doet.
8. Zodra u klaar bent met het apparaat, schuift u de Switch (schakelaar) naar de "OFF" (uit) positie en drukt u op de Pump (pomp)-knop om de waterstroom naar het apparaat te stoppen.

KRAAN INSTRUCTIES

1. Druk op de power (aan/uit)-knop en zodra het apparaat AAN is, drukt u op de Shower Head / Faucet (douchekop/kraan)-knop totdat de Faucet LED "Outlet" (kraan-led "uitgang") indicator oplicht op het LED-bedieningspaneel. (FIG. 7)

   FIG. 7
2. Zwenk de kraan weg van de opslagpositie en naar de zijkant van het apparaat en plaats een bak of emmer eronder en plaats de waterstroom in de middelste positie. (FIG 8.)

   FIG. 8
3. Plaats de " Outlet Temperature Control Dial " (uitgangstemperatuurregelknop) in de Max-positie en druk vervolgens op de "Pump" (pomp)-knop, het water begint na enkele ogenblikken te stromen.
4. De elektronische ontsteking moet hoorbaar zijn die de brander ontsteekt, wanneer deze brandt, licht het "Burner" (brander)-pictogram op het display op en neemt de temperatuurweergave van het uitgangswater toe. (FIG. 5)
5. De watertemperatuur kan worden aangepast door de "Output" (uitgang) Temp Control Dial-knop te bewegen tussen "Min & Max" of bij de "Flow" (stroom)-klep bij de Faucet (kraan). Als u de stroomknop tegen de klok in draait, wordt de stroom verminderd en de watertemperatuur verhoogd. Als u de stroomknop met de klok mee draait, wordt de stroom verhoogd en daalt de watertemperatuur. (FIG. 9)

   Fig. 9
6. De douchekopslang kan ook aan de Faucet (kraan) worden bevestigd door de snelle verbinding van de slang op de Faucet (kraan) uitgang aan te sluiten. (FIG. 10)

   Fig. 10

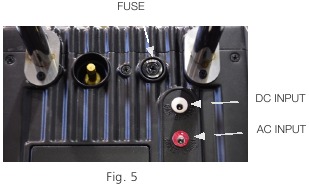

APPARAATSTROOM & OPLADEN

1. Het apparaat is uitgerust met een 15V 5A/h batterij en kan worden opgeladen met de meegeleverde AC- of DC-adapters.


2. AC: Sluit de 120V AC-adapter aan op het apparaat en sluit vervolgens de 3-pins AC-stekker aan op een geschikt stopcontact (FIG. 5)
3. DC: Sluit de 12V DC-adapter aan op het apparaat en sluit deze vervolgens aan op een geschikt stopcontact met de sigarettenaansteker (FIG. 5)
   • Om het apparaat op te laden met behulp van de DC-connector, moet de auto draaien, vanwege de directe 12V-verbinding met het batterijsysteem wordt dit niet weergegeven op de LED-indicator.
   • Het apparaat werkt rechtstreeks vanaf de 12V-sigarettenaansteker, maar wordt niet opgeladen, tenzij het voertuig draait.

• Wijzig de adapters die bij het apparaat zijn geleverd NIET.
• De oplaadtijd vanaf beide stroombronnen is 4 uur.
•
  Als het apparaat niet wordt gebruikt of wordt opgeslagen, moet het om de drie maanden worden opgeladen om de levensduur van de batterij te garanderen, anders kan dit leiden tot uitval van de batterij.

OPSLAG

Om persoonlijk letsel te voorkomen, koppelt u het apparaat los van alle stopcontacten.

OPSLAAN

1. Druk op de "Power" (aan/uit)-knop & schakel het apparaat uit.
2. Koppel alle slangen los en houd ze verticaal vast zodat al het overtollige water eruit kan lopen. Controleer of de Switch (schakelaar) van de douchekop in de "ON" (aan) positie staat om water te laten weglopen.
3. Zet de kraan terug in de vergrendelde positie.
4. Schroef de LP-cilinder los van het apparaat
5. Schroef de aftapplug los die zich aan de onderkant bevindt en kantel het apparaat heen en weer om overtollig water uit de warmtewisselaar te laten lopen.

Gebruik warm zeepachtig water met een mild reinigingsmiddel om alle oppervlakken en gebieden van het apparaat af te vegen. Dompel het apparaat NIET onder in een gootsteen of kom. Gebruik GEEN schurende schoonmaakmiddelen of bleekmiddel. Laat GEEN zeepachtig water door de warmtewisselaar lopen.

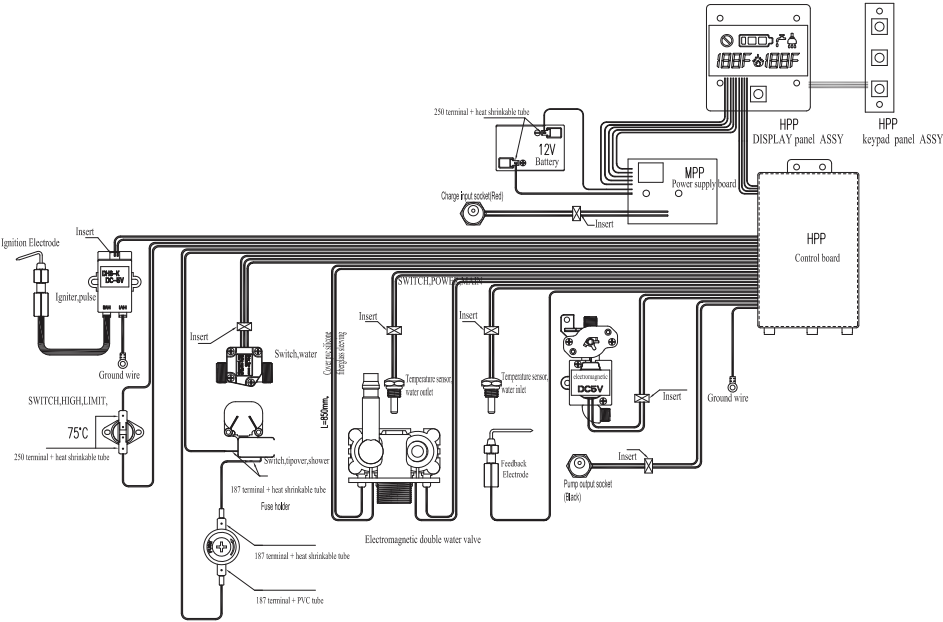

BEDRADINGSSCHEMA

Label alle draden voordat u de verbinding verbreekt bij het onderhoud van de bedieningselementen. Bedradingsfouten kunnen een onjuiste en gevaarlijke werking veroorzaken. De onderdelenlijsten en het bedradingsschema tonen het apparaat zoals het is gebouwd. Gebruik geen verwarming die afwijkt van de getoonde. Onderhoud moet worden uitgevoerd door een gekwalificeerde servicemonteur. Controleer de juiste werking van het apparaat na onderhoud.

PROBLEEMOPLOSSING

LED DIAGNOSE

PROBEER HET APPARAAT NIET TE WIJZIGEN
PROBLEEMOPLOSSING
Deze handleiding moet worden gevolgd in geval van een storing in het apparaat.
Als de symptomen aanhouden, neem dan contact op met Technische dienst 1-800-251-0001

GEBRUIK ALLEEN VERVANGSTUKKEN VAN DE FABRIKANT. HET GEBRUIK VAN ANDERE ONDERDELEN KAN LETSEL OF DE DOOD VEROORZAKEN. VERVANGSTUKKEN ZIJN ALLEEN RECHTSTREEKS VAN DE FABRIEK VERKRIJGBAAR EN MOETEN WORDEN GEÏNSTALLEERD DOOR EEN GEKWALIFICEERDE SERVICE-INSTANTIE.

INFORMATIE OVER HET BESTELLEN VAN ONDERDELEN

AANKOOP: Accessoires kunnen worden gekocht bij elke lokale Basecamp-dealer of rechtstreeks bij de fabriek

VOOR INFORMATIE OVER SERVICE
Bel gratis 800-251-0001
www.mrheater.com

Onze kantooruren zijn van 8:00 uur tot 17:00 uur EST, van maandag tot en met vrijdag.

Vermeld het modelnummer, de aankoopdatum en een beschrijving van het probleem in alle communicatie.
