Inleiding

Volg deze handleiding om de batterij van uw HMD Crest Max-smartphone te vervangen.

Voor uw veiligheid: schakel uw telefoon in en laat de batterij tot onder de 25% ontladen voordat u met deze procedure begint. Dit vermindert het risico op brand als de batterij per ongeluk beschadigd raakt tijdens de reparatie. Wees extra voorzichtig als uw batterij er opgezwollen uitziet.

Gebruik de batterij niet opnieuw nadat deze is verwijderd. Vervang deze door een nieuwe batterij.

Benodigde gereedschappen

1 × SIM-kaart verwijderaar
1 × Openingsplectrum
1 × Pincet
1 × Kruiskopschroevendraaier
1 × Spudger

Volg deze instructies in omgekeerde volgorde om uw apparaat weer in elkaar te zetten.

Demontage stappen

Stap 1: verwijder de simkaartlade

• Schakel uw apparaat uit en verwijder alle aangesloten kabels

• Neem de SIM-opener en duw de opener in het gat van de SIM-lade aan de linkerbovenkant van het apparaat totdat de SIM-lade eruit springt

• Verwijder de SIM-kaartlade


Stap 2: verwijder de achterkant

• Plaats de openingstool onder de kleine rand in de sleuf van de SIM-kaartlade

• Schuif de openingstool langs de zijkant

• Blijf de openingstool langs de hoek naar de onderkant schuiven


Stap 3: blijf schuiven

• Blijf de openingstool langs de onderkant schuiven

• Schuif de openingstool langs de andere kant van de telefoon

• Blijf de openingstool langs de andere kant van de telefoon en door de bovenkant schuiven


Stap 4: open de achterkant

• Controleer, wanneer u er helemaal omheen bent, de telefoon zorgvuldig of de achterkant aan alle kanten is losgemaakt

• Draai de achterkant voorzichtig open

• Zorg ervoor dat u de aangesloten kabel van de vingerafdruklezer tijdens deze procedure niet beschadigt of scheurt


Stap 5: verwijder de kabel van de vingerafdruklezer

• Let op de werkelijke locatie en positie van de kabel van de vingerafdruklezer voor latere montage

• Gebruik het pincet om de vingerafdruklezer uit de achterkant te tillen

• Verwijder de vingerafdruklezer

• U kunt nu de achterkant van het apparaat verwijderen

Stap 6: verwijder schroeven

• Verwijder met de schroevendraaier de 8 zichtbare schroeven

• Na het verwijderen van de 3 onderste schroeven verwijdert u de metalen plaat door de rechterrand op te tillen

• Verwijder het kwetsbare label en verwijder de schroef van onderen


Stap 7: til de afdekking van het moederbord op

• Plaats de openingstool onder de rechterrand van de afdekking van het moederbord en til deze voorzichtig op

• Til de afdekking van het moederbord op

• Leg de afdekking van het moederbord opzij

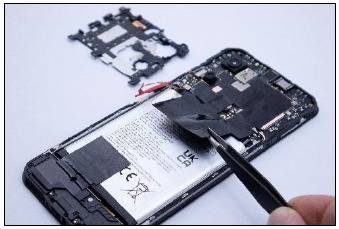

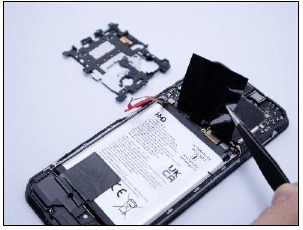

Stap 8: vouw de zwarte folie

• Vouw de zwarte folie aan de bovenkant van de batterij met uw vingers, een openingstool - Spudger of een pincet

• Pas op dat u de batterij niet doorboort met scherpe gereedschappen, aangezien een doorboorde of gekreukte batterij gevaarlijke chemicaliën kan lekken of brand kan veroorzaken


Stap 9: ontkoppel de batterij van het moederbord

• Houd de zwarte folie vast en ontkoppel met behulp van Spudger de flexkabel van de batterij van het moederbord

• Pas op dat u de batterij niet doorboort met scherpe gereedschappen, aangezien een doorboorde of gekreukte batterij gevaarlijke chemicaliën kan lekken of brand kan veroorzaken

• Ontkoppel de batterijkabel


Stap 10: vouw folies

• Vouw met uw vingers, Spudger of pincet de zwarte folie aan de onderkant van de batterij

• Vouw met uw vingers, Spudger of een pincet de batterijcoatingfolie aan de zijkant van de batterij

• Pas op dat u de batterij niet doorboort met scherpe gereedschappen, aangezien een doorboorde of gekreukte batterij gevaarlijke chemicaliën kan lekken of brand kan veroorzaken

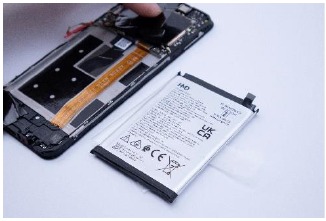

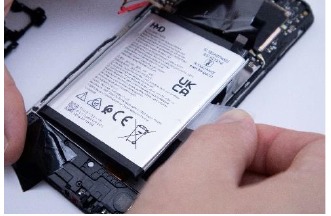

Stap 11: til de batterij uit de telefoon

• Gebruik één hand om de telefoon stabiel te houden en gebruik uw andere hand om langzaam en gestaag aan het lipje in het midden te trekken om de lijm los te maken waarmee de batterij eronder vastzit

• Bewaar de verwijderde batterij apart en voer deze af volgens uw plaatselijke voorschriften
