ULTIMATE SPEED UMAP 12000 A2 Handleiding

Lijst van gebruikte pictogrammen

Lijst van gebruikte pictogrammen
	Lees de gebruiksaanwijzing!
	Let op
	Neem waarschuwingen en veiligheidsinstructies in acht!
	De ledlamp is niet geschikt voor kamerverlichting in huis.
-21°C	De ledlamp is geschikt voor extreme temperaturen tot -21°C.
	Beschermingsklasse 3
	Het apparaat is alleen geschikt voor gebruik binnenshuis.
	USB-aansluiting
	Wisselspanning in volt
	Gemaakt van gerecycled materiaal
	Verpakkingsmateriaal van golfkarton
	Risico op ernstig letsel of overlijden!
	Waarschuwing: risico op elektrische schokken! Levensgevaar!
	Voorzichtig! Explosiegevaar!
	Niet weggooien – recyclen!
	Voer de verpakking op de juiste manier af. Voer het apparaat niet af met het huisvuil!
	Beschermingstype
	Beschermingsklasse 2
	Batterijen op een milieuvriendelijke manier afvoeren!
	Gelijkstroom
	Frequentie van 50/60 Hertz
	Nominale omgevingstemperatuur van de oplader 40°C.

Inleiding

Maak uzelf vertrouwd met het product voordat u het voor de eerste keer gebruikt. Lees hiervoor de volgende bedienings- en veiligheidsinstructies zorgvuldig door. Dit product mag alleen worden geïnstalleerd of gebruikt door mensen die hiervoor zijn opgeleid.

BUITEN BEREIK VAN KINDEREN HOUDEN!

Alleen voor benzinemotoren met een max. motorinhoud van 3 liter en voor dieselmotoren met een max. motorinhoud van 2 liter.

Beoogd gebruik

Deze draagbare jumpstarter met powerbank dient als extra ondersteuning voor 12V-voertuigaccu's bij startproblemen in diesel- en benzinevoertuigen, die worden veroorzaakt door zwakke, lege of defecte startaccu's. De draagbare jumpstarter met powerbank kan de voertuigaccu echter niet vervangen. Als er niet meer dan 500 A nodig is om te starten (max. piekspanning), kan de gebruiker de auto met de starter in geval van nood zelfstandig starten, zonder extra hulp van een derde partij.

Deze draagbare jumpstarter met powerbank dient niet als extra ondersteuning voor 6V-accu's.
De draagbare jumpstarter met powerbank heeft ook 2 USB-uitgangen. Dit betekent dat mobiele telefoons, navigatiesystemen of andere USB-apparaten indien nodig ook kunnen worden opgeladen. Bewaar deze instructies op een veilige plaats. Zorg ervoor dat u alle documentatie overdraagt wanneer u het product aan iemand anders doorgeeft. Elk gebruik dat afwijkt van het beoogde gebruik zoals hierboven vermeld, is verboden en potentieel gevaarlijk. Schade of letsel veroorzaakt door verkeerd gebruik en het negeren van de bovenstaande waarschuwing valt niet onder de garantie of enige aansprakelijkheid van de fabrikant. Het apparaat is niet bedoeld voor commercieel gebruik. Commercieel gebruik maakt de garantie ongeldig.

• De ledlamp is niet geschikt voor kamerverlichting in huis.
• De ledlamp is geschikt voor extreme temperaturen tot -21°C.

Inhoud van de verpakking

1 draagbare jumpstarter met powerbank
1 3-weg USB-kabel
1 startkabel
1 AC-adapter
1 12 V sigarettenaanstekeradapter
1 set gebruiksaanwijzingen
1 opbergtas

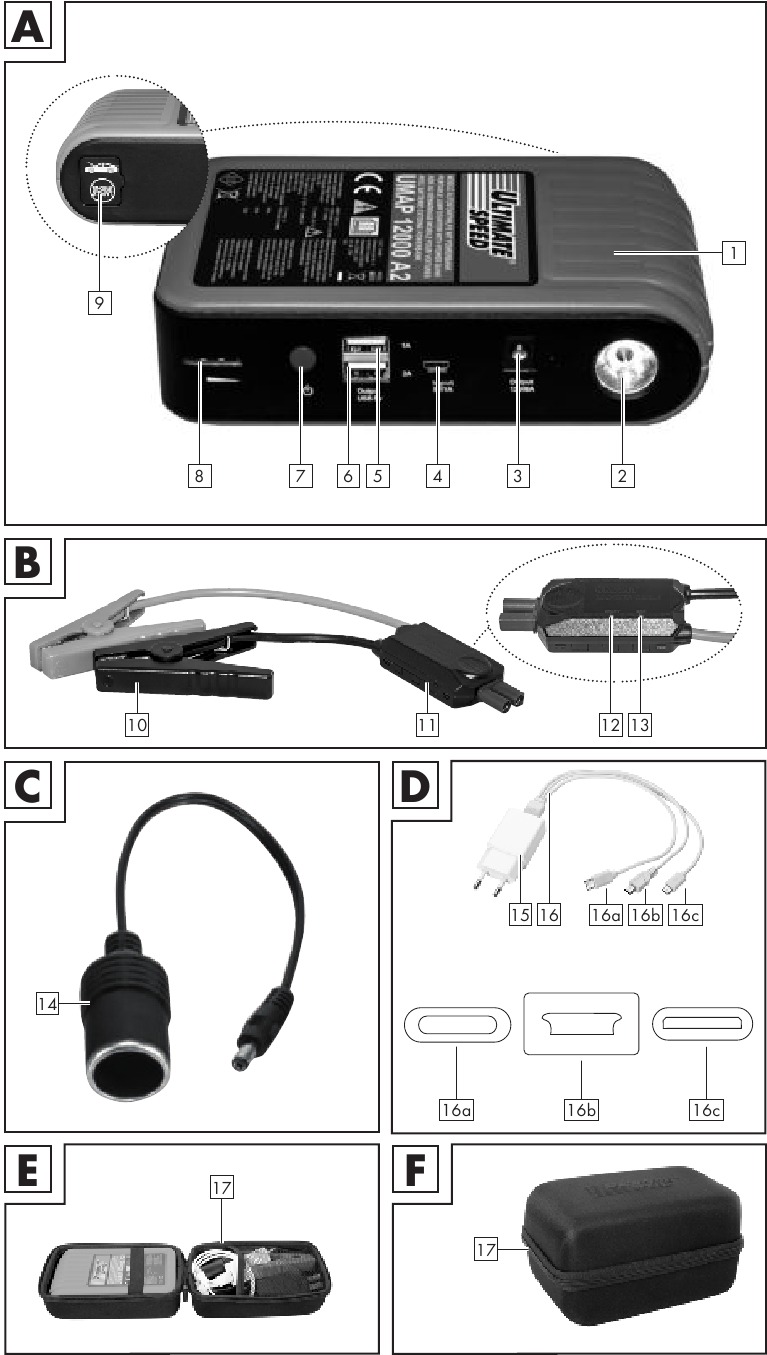

Onderdelenbeschrijving

Controleer na het uitpakken van het product of de volledige inhoud van de verpakking aanwezig is en of het apparaat in perfecte staat verkeert. Gebruik het apparaat niet als het defect is.

1. Draagbare jumpstarter met powerbank
2. LED-licht
3. 12 V DC-uitgang 8 A
4. Oplaadaansluiting 5 V / 1A
5. USB-uitgang 5 V / 1A
6. USB-uitgang 5 V / 2A
7. Aan/uit-schakelaar
8. Indicatielampjes laadstatus
9. Aansluiting jumpstart voertuig
10. Startkabel
11. Knop LED-box
12. Start-led
13. Fout-led
14. 12 V/8 A sigarettenaanstekeradapter
15. AC-adapter
16. 3-weg USB-kabel
    16a. USB C-connector
    16b. Mini-USB-connector
    16c. Micro-USB-connector
17. Opbergtas

Opmerking: Het gebruik van de term "product" of "apparaat" in de volgende tekst verwijst naar de draagbare jumpstarter met powerbank die in deze gebruiksaanwijzing wordt genoemd.

Technische specificaties

De vier afzonderlijke cellen die worden gebruikt om de oplaadbare batterij te construeren, zijn in serie geschakeld om een totale spanning te produceren van 4 × 3,2 V ≈ 12 V en een capaciteit van 3000 mAh. De batterijoutput die op deze manier wordt geproduceerd, is dezelfde als de output van een oplaadbare batterij met een totale capaciteit van 12000 mAh bij 3,2 V.

Model:	UMAP 12000 A2
Batterij, type:	LiFePO4
Batterij, capaciteit:	12000 mAh/ 3.2 V /38.4 Wh
Oplaadcycli:	1.500
Oplaadtijd:	max. 13,5 uur
Piekstroom:	500 A
Startstroom:	300 A
Bedrijfstemperatuur:	0 – 60°C
Spanning:	12 V
Ingangsspanning (oplaadpoort):	5 V /1A
Capaciteit:	7000 mAh/5 V
Uitgangsspanning (USB-poort):	5 V /1A/2A

Stroomvoorziening

Alleen voor benzinemotoren met een max. motorinhoud van 3 liter en voor dieselmotoren met een max. motorinhoud van 2 liter.

Wijzigingen aan de technische en visuele aspecten van het product kunnen zonder voorafgaande kennisgeving worden aangebracht als onderdeel van toekomstige ontwikkelingen. Er wordt dan ook geen garantie gegeven op de fysieke afmetingen, informatie en specificaties in deze gebruiksaanwijzing. De gebruiksaanwijzing kan daarom niet worden gebruikt als basis voor het indienen van een juridische claim.

Algemene veiligheidsinstructies

Dit hoofdstuk behandelt de basisveiligheidsinstructies die van toepassing zijn bij het werken met het apparaat.

Persoonlijke veiligheid

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of een gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en de gevaren begrijpen die kunnen ontstaan bij het gebruik ervan. Laat kinderen niet met het apparaat spelen. Reiniging en dagelijks onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Houd het apparaat uit de buurt van mensen – vooral kinderen – en huisdieren.
• Binnen het werkgebied is de gebruiker verantwoordelijk voor schade of letsel aan derden die is veroorzaakt door het gebruik van het apparaat.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.

Hoe schade aan het apparaat en letsel aan personen als gevolg van dergelijke schade te voorkomen:

Werken met het apparaat

• Gebruik het apparaat niet tijdens het besturen van het voertuig.
• Laat het apparaat bij warm weer niet in een auto liggen. Dit kan het apparaat permanent beschadigen. Controleer het apparaat voor de installatie of het eerste gebruik op schade en gebruik het alleen als het in perfecte staat verkeert.
• Stel het apparaat niet bloot aan regen of nat weer en laat het niet in contact komen met water of onder water komen te staan. Er is een risico op elektrische schokken!
• Houd alle openingen van het apparaat vrij tijdens bedrijf. Blokkeer de openingen niet met uw handen of vingers en dek het apparaat niet af. Er is een risico op oververhitting!
• Schakel het apparaat uit en haal de stekker uit het stopcontact in de volgende gevallen:
  • Wanneer u het apparaat niet gebruikt;
  • Als u het apparaat zonder toezicht achterlaat;
  • Wanneer u reinigings- of onderhoudswerkzaamheden uitvoert;
  • Als de aansluitkabel beschadigd is;
  • Als er vreemde voorwerpen in het apparaat zijn gekomen of u ongebruikelijke geluiden opmerkt.
• Gebruik alleen de accessoires die door de fabrikant zijn meegeleverd en aanbevolen.
• Demonteer of wijzig de draagbare jumpstarter met powerbank niet. Dit apparaat mag alleen door een onderhoudstechnicus worden gerepareerd.
• Gebruik het apparaat niet in gebieden met explosiegevaar, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of poeders.
• Stel het apparaat niet bloot aan warmtebronnen.
• Niet opslaan op plaatsen waar de temperatuur hoger kan zijn dan 70°C.
• Alleen opladen bij een omgevingstemperatuur tussen 0°C – 40°C.
• Gebruik alleen de meegeleverde stroomadapter bij het apparaat.

Hoe ongevallen en letsel als gevolg van elektrische schokken te voorkomen:

Elektrische veiligheid:

• Draag het apparaat niet aan de kabel. Trek de stekker niet uit het stopcontact door aan de kabel te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.
• Sluit de twee krokodillenklemmen niet kort. Dit kan tot een gevaarlijke situatie leiden!
• Gebruik het apparaat niet als de schakelaar niet kan worden in- en uitgeschakeld. Laat beschadigde schakelaars vervangen.
• Als de kabel beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact.

Batterijen:

EXPLOSIEGEVAAR!
Sluit de oplaadbare batterij niet kort en/of open deze niet. Dit kan ervoor zorgen dat het apparaat oververhit raakt, ontbrandt of explodeert.

• Stel de oplaadbare batterij niet bloot aan hoge temperaturen. Het kan exploderen.
• Controleer de batterij regelmatig op lekkage. Lekkende of beschadigde oplaadbare batterijen kunnen brandwonden veroorzaken aan de huid bij aanraking; draag daarom altijd geschikte veiligheidshandschoenen! Veeg de vloeistof voorzichtig op met een doek en vermijd contact met huid en ogen. Bij contact met huid of ogen, onmiddellijk spoelen met schoon water en medische hulp inroepen.

Specifieke veiligheidsinstructies

• We raden aan om de draagbare jumpstarter met powerbank eenmaal per maand op te laden.
• Een iets hogere temperatuur tijdens het opladen is volkomen normaal en geen storing. We raden echter wel aan om de draagbare jumpstarter met powerbank 15 minuten te laten rusten voor gebruik.
• Bescherm de draagbare jumpstarter met powerbank tegen vocht en hoge temperaturen, inclusief vuur.
• Bewaar de draagbare jumpstarter met powerbank op een droge plaats en bescherm het apparaat tegen vocht en corrosie.
• Als u merkt dat de draagbare jumpstarter met powerbank lekt, een ongebruikelijke geur produceert of er op een of andere manier vervormd uitziet, stop dan onmiddellijk met het gebruik van het apparaat en neem contact op met de fabrikant.
• Laat de draagbare jumpstarter met powerbank niet vallen tijdens gebruik.
• Zorg er bij gebruik van de startkabel , voor dat de blauwe stekker stevig is aangesloten op de jumpstart-uitgang van het voertuig .
• Zorg er bij het jumpstarten voor dat er minstens 3 indicatielampjes branden.
• Als de indicatielampjes voor de laadstatus uitgaan tijdens de startpoging, laad dan de draagbare jumpstarter met powerbank op.
• Als het voertuig na de 3e – 5e startpoging niet start, stop dan het startproces en controleer de andere oorzaken die kunnen voorkomen dat het voertuig start.

Het apparaat gebruiken

De capaciteit van de draagbare jumpstarter met powerbank controleren

Opmerking: Na het inschakelen van de draagbare jumpstarter met powerbank met de aan/uit-schakelaar wordt het apparaat automatisch uitgeschakeld na ca. 20 seconden, indien er geen verbruikseenheid is aangesloten.

• Om de capaciteit van de draagbare jumpstarter met powerbank te controleren drukt u op de aan/uit-schakelaar .
• Tijdens het opladen knipperen de indicatielampjes .
• Het aantal permanent brandende indicatielampjes geeft het laadniveau van de draagbare jumpstarter met powerbank aan.
• Als de draagbare jumpstarter met powerbank volledig is opgeladen, branden alle indicatielampjes permanent.

Draagbare jumpstarter met powerbank opladen

• Sluit de 3-weg USB-kabel aan op de AC-adapter .
• Sluit de 3-weg USB-kabel aan op de Micro-USB-connector op de oplaadaansluiting (5V /1A) van de draagbare jumpstarter met powerbank .
• Steek de AC-adapter in een stopcontact.

Opmerking: Er is een onderspanningsbeveiligingscircuit geïnstalleerd in de draagbare jumpstarter met powerbank om het apparaat te beschermen tegen schade. Dit voorkomt diepontlading van de draagbare jumpstarter met powerbank en schakelt het apparaat automatisch uit zodra de batterij volledig is ontladen.

Kort voordat het onderspanningsbeveiligingscircuit wordt geactiveerd, begint het laatste blauwe indicatielampje te knipperen.
Zodra het onderspanningsbeveiligingscircuit is geactiveerd, knippert het laatste blauwe indicatielampje en wordt er geen stroom meer geleverd. Laad de draagbare jumpstarter met powerbank opnieuw op.

De jumpstart-functie gebruiken

• Zorg er bij het gebruik van de jumpstart voor dat er ten minste 3 indicatielampjes permanent branden.

Stap	LED's	Betekenis/fout	Oplossing
Sluit de startkabel van de draagbare jumpstarter met powerbank aan op de jumpstart-aansluiting van de draagbare jumpstarter met powerbank .	Rode fout-LED brandt continu op de startkabel .	De spanning die in de draagbare jumpstarter met powerbank wordt bepaald, is niet voldoende om de auto te starten.	Laad de draagbare jumpstarter met powerbank op.
	Groene start-LED en de rode fout-LED knipperen afwisselend.	De draagbare jumpstarter met powerbank is gereed.	Ga verder met stap 2.

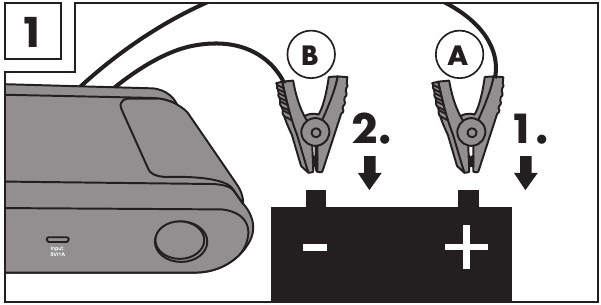

Sluit eerst de rode klem (A) aan op de pluspool van de voertuigaccu en sluit vervolgens de zwarte accuklem (B) aan op de minpool (zie afb. 1).	De rode fout-LED knippert, er klinkt een kort alarmsignaal.	De temperatuur is te hoog, mogelijk als gevolg van meerdere jumpstart-pogingen.	Koppel eerst de zwarte (B) accuklem los en vervolgens de rode klem (A) van de accupolen. Begin opnieuw bij stap 1.
	De rode fout-LED knippert, er klinkt een continu alarmsignaal.	Accuklemmen (A) en (B) zijn verkeerd om aangesloten. Het wordt veroorzaakt door kortsluiting of de batterij lekt.
	De rode fout-LED knippert eenmaal, er klinkt een continu alarm en daarna twee korte alarmsignalen.
	Groene start-LED en de rode fout-LED knipperen afwisselend.	De verbinding is correct	Ga verder met stap 3.
	Na 1–2 seconden brandt alleen de groene LED .
De auto starten.

Afb. 1

Zodra het voertuig start, verwijdert u de startkabel van de draagbare jumpstarter met powerbank binnen 30 seconden en koppel eerst de zwarte accuklem en daarna de rode klem los van de accupolen. Anders kan dit tot gevaarlijke situaties leiden!

• Laat de voertuigmotor draaien.

Opmerking: De knop op de LED-box van de startkabel heeft geen effect en mag niet worden gebruikt. Het wordt alleen gebruikt voor het oplossen van problemen tijdens de fabricage van het apparaat.

Mobiele telefoons en tablets opladen

• Druk op de aan/uit-schakelaar .
• Sluit de USB-voedingskabel van uw mobiele telefoon of tablet aan op de USB-uitgang (5 V /1 A /2 A ) en vervolgens op uw mobiele telefoon of tablet.

Opmerking: Opladen is niet mogelijk als de draagbare jumpstarter met powerbank zelf wordt opgeladen.

De 12 V DC-uitgang 8 A gebruiken met een sigarettenaanstekeradapter

1. Druk op de aan/uit-schakelaar .
2. Sluit de 12 V/8 A-sigarettenaanstekeradapter op de 12 V DC-uitgang 8A aan op uw draagbare jumpstarter met powerbank en sluit deze vervolgens aan op uw eindapparaat.

Opmerking: U kunt de draagbare jumpstarter met powerbank niet gebruiken als deze wordt opgeladen.

Gebruik alleen de 12 V/8 A-sigarettenaanstekeradapter die bij uw product is geleverd . Er is een risico op kortsluiting als u adapters van derden gebruikt.

Verlichting inschakelen

Lichtmodus

• Houd de aan/uit-knop 3 seconden ingedrukt wanneer u de LED-lampjes inschakelt.
• Houd de aan/uit-knop nogmaals 3 seconden ingedrukt om de LED-lampjes weer uit te schakelen.

Knippermodus

• Om het LED-licht in knipper- of SOS-modus in te schakelen, houdt u eerst de aan/uit-schakelaar 3 seconden ingedrukt.
  Vervolgens brandt het LED-licht permanent.
• Druk nogmaals kort op de aan/uit-schakelaar en het LED-licht schakelt over naar de knippermodus.
• Druk nogmaals kort op de aan/uit-schakelaar en het LED-licht schakelt over naar de SOS-modus. Er zijn 3 korte flitsen, 3 lange flitsen en nog 3 korte flitsen.
• Druk nogmaals kort op de aan/uit-schakelaar om het LED-licht uit te schakelen.

Kijk niet rechtstreeks in de LED-lampjes omdat dit uw ogen kan beschadigen.

Opmerking: Het is niet mogelijk om het licht in te schakelen terwijl de draagbare jumpstarter met powerbank wordt opgeladen.

Veelgestelde vragen

V: Hoe kan ik het apparaat uitschakelen?
A: Het apparaat schakelt automatisch uit na 20 seconden inactiviteit. Er is geen voorziening om het handmatig uit te schakelen.

V: Hoe lang duurt het om een mobiele telefoon volledig op te laden met het apparaat?
A: Met een batterijvermogen van 2500 mAh:
Ongeveer 2–3 uur indien aangesloten op de USB-uitgang 5V /1A . Ongeveer 1–2 uur indien aangesloten op de USB-uitgang 5V /2A . Houd er rekening mee dat als het apparaat is ingeschakeld, het continu batterijvermogen gebruikt tijdens het opladen, wat de oplaadtijd kan verlengen.

V: Hoe lang gaat de batterij van het apparaat mee?
A: 3–6 maanden. We raden echter aan om de batterij elke 1–2 maanden op te laden.

Probleemoplossing

= probleem
= oorzaak
= remedie

De draagbare jumpstarter met powerbank is niet volledig opgeladen, ook al branden alle 4 de indicatielampjes permanent.
Het is 60% opgeladen na een lange periode van niet-gebruik of opslag.
Laad de draagbare jumpstarter met powerbank opnieuw op zoals beschreven in de sectie: "Draagbare jumpstarter met powerbank opladen".

Er is geen reactie op het indrukken van de aan/uit-knop .
Het onderspanningsbeveiligingscircuit voor de draagbare jumpstarter met powerbank is geactiveerd.
Laad de draagbare jumpstarter met powerbank opnieuw op zoals beschreven in de sectie: "Draagbare jumpstarter met powerbank opladen".

Eén indicatielampje knippert, maar de draagbare jumpstarter met powerbank kan niet worden gebruikt.
Het onderspanningsbeveiligingscircuit voor de draagbare jumpstarter met powerbank is geactiveerd.
Laad de draagbare jumpstarter met powerbank opnieuw op zoals beschreven in de sectie: "Draagbare jumpstarter met powerbank opladen".

Reinigen

Het apparaat mag niet in contact komen met water of in water worden geplaatst. Er bestaat een risico op letsel door elektrische schok als er vocht in het apparaat komt.

• Gebruik geen schoonmaakmiddelen of oplosmiddelen. Deze kunnen het apparaat onherstelbaar beschadigen.
• Houd de behuizing en de accessoires van het apparaat schoon.
• Gebruik een vochtige doek of een zachte borstel om het apparaat en de accessoires schoon te maken.

Opslag

• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
• Bewaar het apparaat, inclusief accessoires, in de meegeleverde opbergtas .
