Stetsom STX2436 BT-handleiding

Inleiding

De STX2436BT is een digitale audioprocessor die een verscheidenheid aan zeer nauwkeurige aanpassingen en instellingen biedt om de prestaties van uw audiosysteem te verbeteren. Via Bluetooth-communicatie kan de informatie van de processor op afstand worden bekeken en geconfigureerd met behulp van smartphones met Android- of iOS-systemen. De digitale signaalprocessor (DSP) maakt real-time aanpassing mogelijk van equalisaties, crossoverfilters, uitlijning, versterkingsregeling, fase-omkering, limiter, digitale input/output-routering en andere behandelingen. De exclusieve sequencer-functie (SEQUENCER) maakt het mogelijk om het geprogrammeerd opstarten en afsluiten van maximaal drie producten te configureren vanaf de externe opstartverbindingen (S1, S2 en S3).

Voor de installatie

Lees deze handleiding zorgvuldig door.

• Alle aansluitingen moeten worden gemaakt met het product UIT.
• Er moet een zekering worden geïnstalleerd tussen de versterker en de batterij om te beschermen tegen overstroom. De zekering moet zo dicht mogelijk bij de batterij worden geïnstalleerd. Kies een geschikte zekering voor de versterker op basis van het verbruik.
• Gebruik de in deze handleiding aanbevolen draad om te voorkomen dat kabels oververhit raken en om maximaal vermogen te verkrijgen.
• Houd de kabels zo kort mogelijk om de geluidsgetrouwheid te verhogen en mogelijke stroomverliezen te voorkomen.
• Leid de installatiekabels zo ver mogelijk weg van de originele voertuigbedrading om interferentie en ruis in uw audiosysteem te voorkomen.
• Voer de installatie uit op een stevige ondergrond in een geventileerde en droge ruimte.
• Installatie mag alleen worden uitgevoerd door een gekwalificeerde professional.

Als u vragen heeft, neem dan contact op met de winkel waar de aankoop of installatie is gedaan. Neem voor meer informatie contact op met onze klantenservice: BR +55 18 2104-9412.

Kenmerken

• Grafische input equalizer (15 banden en equalisatie presets);
• Input parametrische equalizer (frequentie, versterking, Q-factor);
• Parametrische equalizer per output (frequentie, versterking, Q-factor);
• Routering tussen inputs en outputs;
• Hoge precisie crossover met Butterworth- en Linkwitz-Riley-filters en verzwakkingen tot 36 dB/8th;
• Hoge precisie uitlijning/vertraging;
• Fase-omkering;
• Limiter met aanpassing van drempelwaarde, attack en release;
• Onafhankelijke versterking en mute per output en mastervolume;
• Werkgeheugen met automatische opslag van instellingen;
• Maakt het mogelijk om de instellingen van de gebruiker op te slaan en te laden;
• Beveiligingswachtwoord om de wijziging van de parameters te blokkeren;
• Frequentiegenerator, frequentie sweep en roze ruis;
• Outputs voor externe triggering met configureerbaar interval;
• Batterijbewaking;
• Limiter actuatiebewaking;
• OAD-update (over the air download);
• Plug&Play-aansluiting compatibel met SMC-afstandsbediening (apart verkrijgbaar).

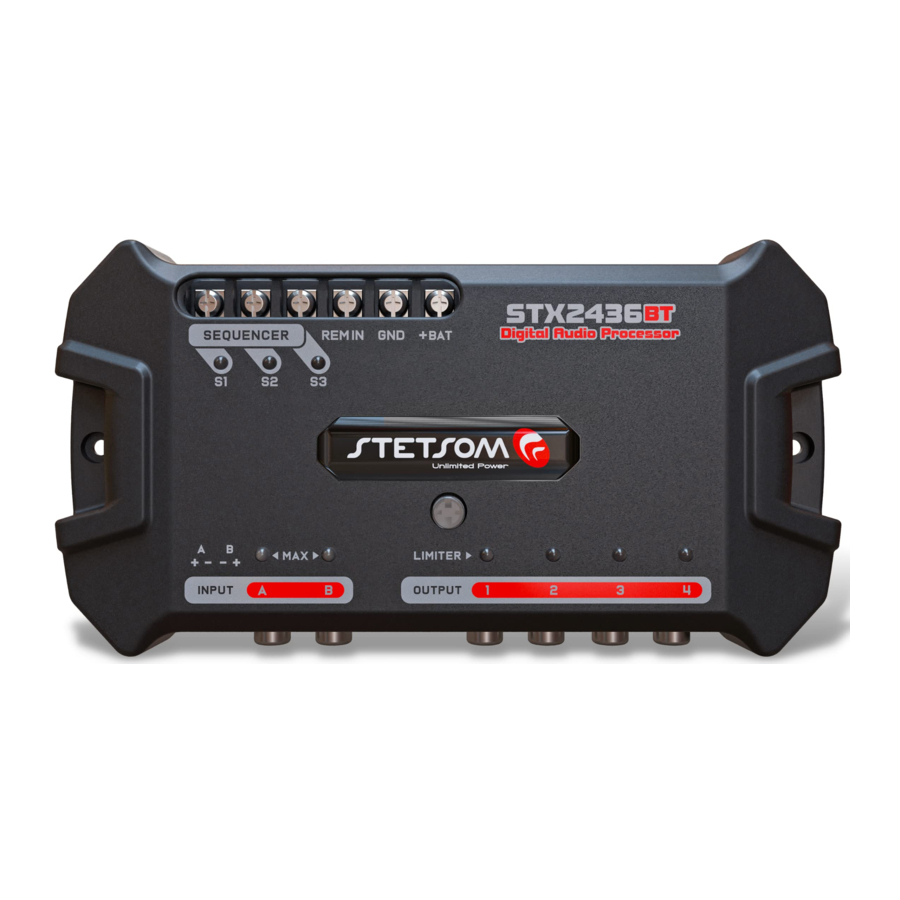

Processoroverzicht

Audioprocessor STX2436BT

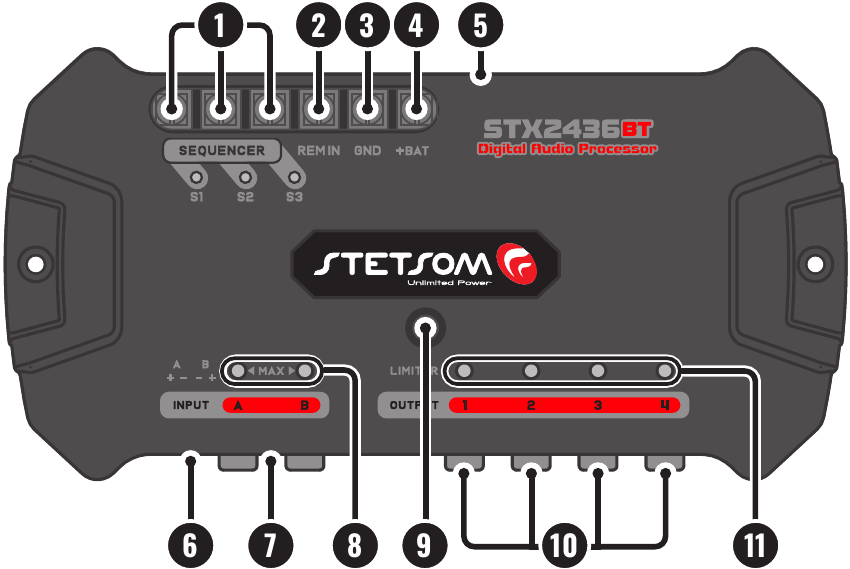

1. SEQUENCER: Deze functie maakt het mogelijk om andere producten via uw externe verbinding (REM) in volgorde op te starten. Maak de verbinding met een minimum van 18 AWG-kabel. Elke verbinding kan worden geconfigureerd, ingeschakeld of uitgeschakeld door de applicatie of SMC-bediening.
2. REM IN: Gebruik deze aansluiting voor automatische processoractivering bij het inschakelen van de radio/speler. Sluit de externe output van de radio/speler aan via een kabel van minimaal 18 AWG.
3. NEGATIEVE STROOMAANSLUITING (GND): Aansluiten op de negatieve pool van de batterij via een kabel van minimaal 13 AWG.
4. POSITIEVE STROOMAANSLUITING (+BAT): Aansluiten op de positieve pool van de batterij met behulp van een kabel van minimaal 13 AWG. Het wordt aanbevolen om een 1A-zekering te gebruiken voor externe bescherming.
5. SMC-INPUT: Speciale aansluiting voor het aansluiten van de SMC (Stetsom Module Central). Hierdoor is het mogelijk om toegang te krijgen tot de bronnen van de processor, zonder dat de applicatie hoeft te worden gebruikt.
6. AUDIO-INPUT MET DRAADAANSLUITING (HIGH INPUT): HIGH INPUT-type audio-aansluiting met onafhankelijke werking (A en B). Raadpleeg deze handleiding voor het installatiediagram voor de radio/speler-harnas.
7. AUDIO-INPUT MET RCA-AANSLUITING (INPUT): Dubbele RCA-connectoren met onafhankelijke actuatie (A en B). Aansluiten op de audio-output van de radio/speler via RCA-kabels. Geef de voorkeur aan afgeschermde kabels van hoge kwaliteit om ruis te voorkomen.
8. MAX LED's (INPUT-KANALEN): Deze LED's werken individueel om signaalverzadiging op de inputkanalen aan te geven.
9. COMMAND BUTTON: Wordt gebruikt om processorinstellingen en updates te resetten. Zie onderwerp "Fabrieksinstellingen resetten".
10. AUDIO OUTPUTS CHANNELS (OUTPUT): Individuele RCA-outputaansluitingen bieden de audio die is verwerkt met de parameters die in de processor zijn uitgevoerd.
11. LIMITER LED's (OUTPUT-KANALEN): Deze LED's worden geactiveerd wanneer de functie "LIMITER" in gebruik is. Elk kanaal heeft een speciale LED voor visualisatie van de actuatie individueel. De LED's werken ook als outputverzadigingsindicatoren.

Installatie

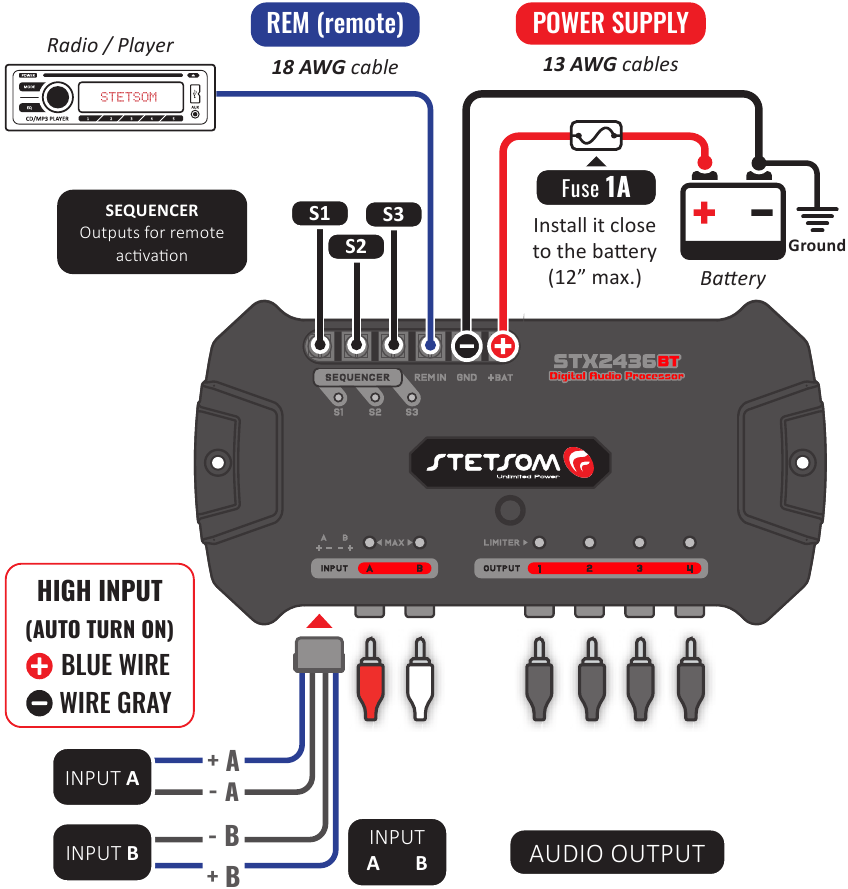

Specificatie van de kabels en zekering voor een juiste installatie:

• Installatie mag alleen worden uitgevoerd door gekwalificeerde professionals met het product UIT.
• Het gebruik van een zekering is verplicht om het systeem te beschermen tegen kortsluiting en overbelasting. Installeer ze zo dicht mogelijk bij de batterij.

AUTO TURN-ON
Het biedt de automatische activering van de processor via het signaal dat aanwezig is in de HIGH INPUT. Als het signaalniveau van uw radio niet voldoende is of bij gebruik van de RCA-aansluiting, moet de activering worden uitgevoerd via de externe input (REM IN).

De applicatie gebruiken

Voordat u de STX2436BT met uw apparaat synchroniseert, moet u ervoor zorgen dat deze voldoet aan de minimale vereisten om correct te werken met de processorapplicatie.

Minimale vereisten

• Apparaten met Android-systeem vanaf versie 5.0 en Bluetooth-technologie 4.0 of hoger;
• Apparaten met iOS-systeem vanaf versie 12, met Bluetooth-technologie 4.0 of hoger.

Download de app naar uw apparaat

Zoek in de app store van uw apparaat (Play Store of App Store) naar onze STETSOM STX2436BT-app of gebruik de onderstaande links om naar de app-pagina te worden geleid. Eenmaal geïnstalleerd, opent u de app om uw audioprocessor te configureren en te gebruiken.
Klik om te worden doorverwezen:

Voordat u voor de eerste keer met de app begint te synchroniseren, moet u ervoor zorgen dat de processor niet is geregistreerd in de lijst met Bluetooth-apparaten die met uw apparaat zijn gekoppeld. Zo ja, verwijder deze dan uit de lijst om synchronisatiefouten te voorkomen.

Koppelen met de processor

Volg deze instructies om de processor via Bluetooth^® met de applicatie te verbinden:

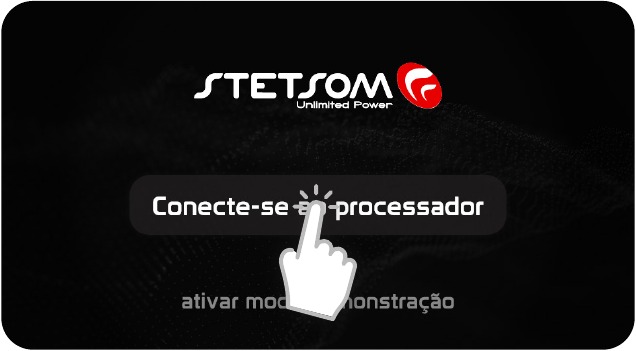

Schakel de STX2436BT in en start de APP.

Demomodus stelt u in staat om de applicatie te gebruiken zonder processorverbinding (sommige functies zijn niet beschikbaar in deze modus).

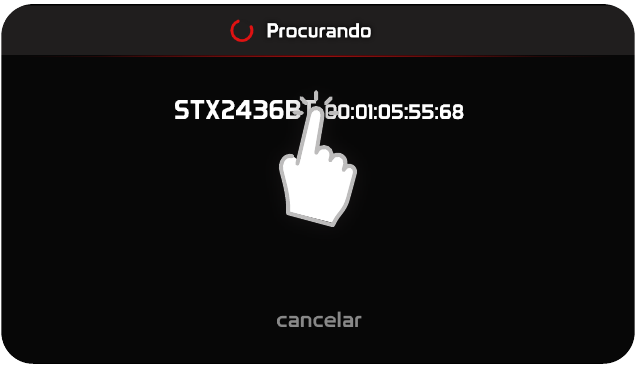

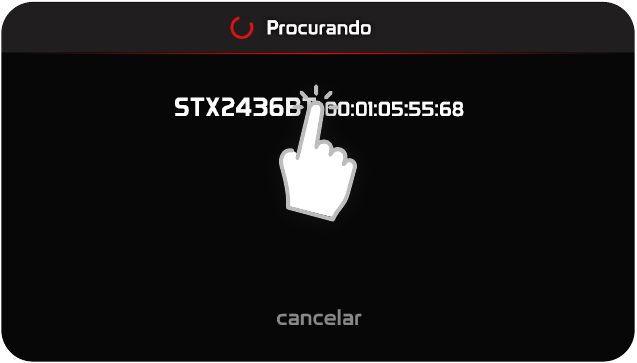

De applicatie start de zoekopdracht en toont u beschikbare processors in de koppelingslijst. Selecteer uw processor om verder te gaan.

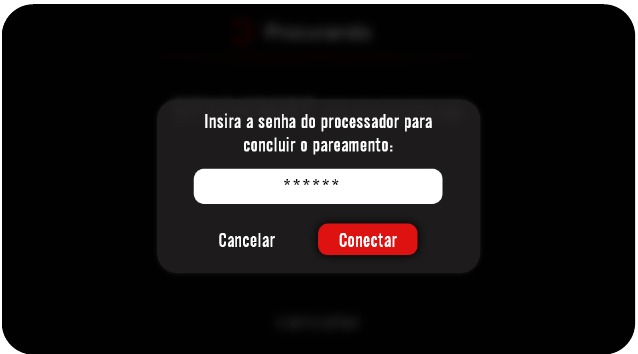

Voer het beveiligingswachtwoord in en klik op connect (verbinden).

Het standaardwachtwoord voor koppelen is: 123456. Wijzig voor extra beveiliging het wachtwoord later in het instellingenmenu.

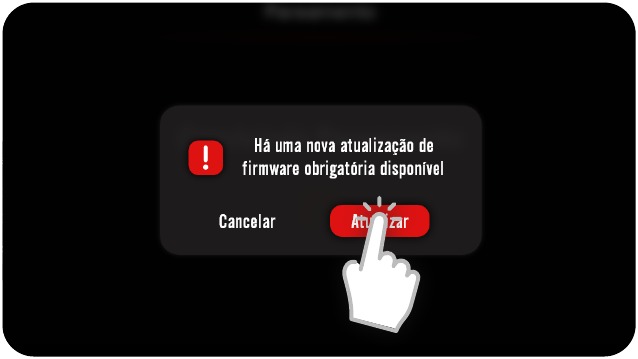

Wanneer u de STX2436BT processor voor de eerste keer gebruikt, is het noodzakelijk om enkele functies en updates te installeren. Dit proces is snel en verplicht om de beste prestaties van de processor te garanderen.

Voordat u het upgradeproces start:

• KOPPEL de processor tijdens dit proces NIET los van de stroom.
• Sluit of verlaat de applicatie NIET tijdens dit proces.
• Breng het apparaat dat met de processor is verbonden tijdens dit proces NIET op afstand.
• ONTKOPPEL de SMC module van de processor als deze is aangesloten om de update uit te voeren.

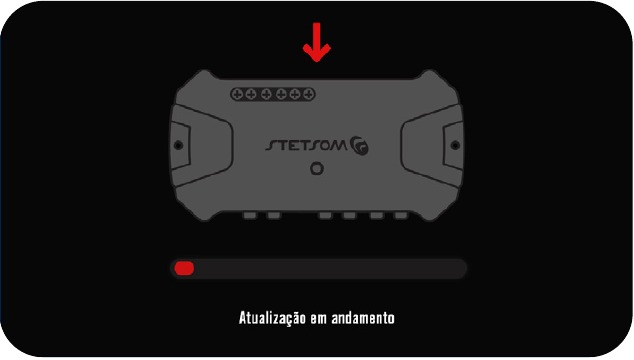

Nadat u het processorupdateproces hebt gestart, wacht u tot de automatische voltooiing van dit proces.

Na voltooiing zal de processor automatisch opnieuw opstarten en wordt de applicatie naar het zoekscherm geleid om de processor opnieuw te verbinden.

Wanneer de verbinding succesvol is tot stand gebracht, wordt de applicatie naar het hoofdmenu geleid en is klaar voor gebruik.
Als u problemen ondervindt bij het configureren van de processor, neem dan contact op met uw installateur of onze klantenservice: BR +55 18 2104-9412

APP-functies en -kenmerken

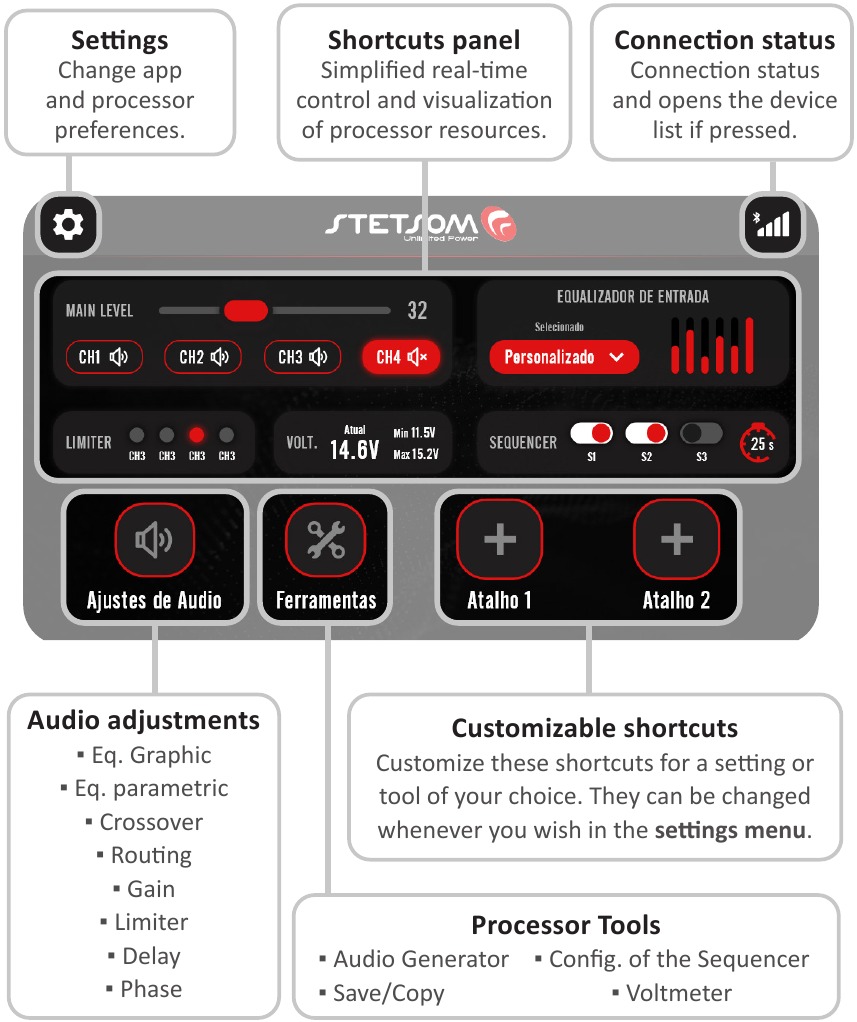

Leer meer over enkele van de functionaliteiten en functies die aanwezig zijn in het hoofdscherm van de applicatie.

In het instellingenmenu hebt u toegang tot technische ondersteuning en hulpopties indien nodig.

Fabrieksinstellingen herstellen

Het is mogelijk om de fabrieksimage van de processor te herstellen. Dit is belangrijk als de gebruiker het koppelingswachtwoord vergeet of als de processor een ander probleem heeft waardoor de verbinding niet mogelijk is.
Volg deze stappen om te resetten:

1. Schakel de processor uit en ontkoppel de SMC (indien aangesloten).
2. Houd de bedieningsknop ingedrukt en schakel de processor in.
3. Laat de bedieningsknop los zodra de LED begint te knipperen. Druk er binnen 20 seconden nogmaals op om de reset te bevestigen.
4. Nadat de reset is bevestigd, moet u de processor updaten naar de meest recente firmwareversie.

Voordat u voor de eerste keer synchroniseert met de applicatie of wanneer deze is gereset, controleert u of de processor niet is geregistreerd in de lijst met Bluetooth-apparaten die met uw apparaat zijn gekoppeld. Als dit het geval is, verwijdert u deze uit de lijst om synchronisatiefouten te voorkomen.

Probleemoplossing

PRODUCT SCHAKELT NIET IN

• Controleer of de kabels correct zijn aangesloten. Zorg ervoor dat alle verbindingen elektrisch en mechanisch contact hebben.
• Zekeringen of stroomonderbrekers kunnen defect of doorgebrand zijn. Controleer de toestand van de stroomonderbrekers en of deze compatibel is met het verbruik van de apparatuur.
• Controleer of de batterijlading voldoende is voor gebruik.
• Geen signaal van de REMOTE IN ingang. Controleer of de afstandsbedieningsaansluiting een spanning ontvangt die in de buurt van 12V ligt.

PICTOGRAM DAT CONSTANT LADEN AANGEEFT

• Mogelijk verbindingsprobleem met de processor. Herhaal de verbinding via het verbindingspictogram (pictogram rechtsboven).

BLUETOOTH NIET ZICHTBAAR/KAN NIET KOPPELEN

• Sluit de applicatie, schakel Bluetooth uit en in op het apparaat en open de applicatie opnieuw.
• Schakel de processor uit en weer in.

GEEN GELUID

• Controleer de GAIN- en LEVEL-bedieningselementen van de in- en uitgangen.
• Controleer of de uitgangen niet uitgeschakeld/gedempt zijn.
• De luidsprekerkabels of RCA-stekkers zijn mogelijk niet correct aangesloten of zijn defect.

RUIS EN STORINGEN IN HET GELUID

• Controleer of de installatie zich niet in de buurt van de originele bedrading van het voertuig bevindt, deze kan interferentie en ruis in het audiosignaal veroorzaken.
• Maak een aparte stroomaansluiting voor het geluidssysteem. Gebruik een zekering/stroomonderbreker zo dicht mogelijk bij de batterij ter bescherming.

Zorg voor een goede aarding van de versterker. Verwijder hiervoor de verf van het voertuigchassis op het gewenste punt. Schroef de draad vast met behulp van een aardingsklem. Om het te beschermen tegen oxidatie, isoleert u het met verf.
Maak geen aardlus door gebruik te maken van meerdere aardingpunten. Geef de voorkeur aan de sterverbinding, waarbij alle aardingpunten vanuit één punt vertrekken.
