Contixo Off-Road HC1 Handleiding

Belangrijk

De HC1-raceauto mag alleen worden bediend door personen van 14 jaar en ouder, en kan het beste onder toezicht staan van ervaren gebruikers. Dit is een nauwkeurig gemaakt apparaat, van de elektronica, mechanische onderdelen en hoogfrequente transmissietechnologie tot het aerodynamische ontwerp. Het gebruik van dit apparaat vereist een juiste kalibratie en mogelijk montage of foutopsporing om complicaties of ongelukken te voorkomen. De gebruiker moet dit product altijd op een veilige manier bedienen en besturen. Onjuist gebruik kan leiden tot ernstig letsel, materiële schade of kan ertoe leiden dat de auto verloren gaat tijdens gebruik. In het geval dat het product defect is. Neem contact op met ons technische ondersteuningsteam. Mocht het product defect raken of beschadigd raken en onderhoud nodig hebben, neem dan contact op met ons klantenserviceteam op: Support@contixo.com

Waarschuwingen en voorzorgsmaatregelen

1. Afneembare kleine onderdelen moeten veilig en buiten het bereik van kinderen worden bewaard.
2. Als er interferentie optreedt, schakel het model dan uit en probeer het opnieuw in een ander gebied.
3. De zender werkt niet correct als de batterijen bijna leeg zijn. Vervang de batterijen.
4. Gooi oude/gebruikte batterijen op een veilige manier weg. Denk aan het milieu!
5. Bewaar het model met afstandsbediening op een koele, droge plaats.
6. Stel het apparaat NIET bloot aan vuur of hoge temperaturen en bewaar het niet in een vochtige omgeving.
7. Als de batterij nat wordt, veeg deze dan onmiddellijk af met een zachte, droge doek. Stop met het gebruik als de batterij vervormd is.
8. Als u het model lange tijd niet gebruikt, til het chassis dan op zodat de wielen in de lucht hangen tijdens het opbergen.

Veiligheidsmaatregelen

• Om plezier te beleven aan het rijden met de auto, moet u de montage voltooien voordat u hem gebruikt. Voer na gebruik routineonderhoud uit. Vervangende onderdelen en optionele onderdelen zijn afzonderlijk verkrijgbaar.
• Oneigenlijk gebruik met alkalinecellen of oplaadbare batterijen kan de elektronica van de auto of de radio beschadigen.

Om de auto veilig te kunnen bedienen. Zorg ervoor dat u de volgende punten in acht hebt genomen:
Volg de onderstaande punten om te voorkomen dat er een ongeluk gebeurt met de auto en mensen.

• Zorg ervoor dat u de handleiding grondig hebt gelezen voordat u begint. Nieuwe gebruikers moeten advies inwinnen bij ervaren personen om het model correct te monteren.

• Snijders, kniptangen en schroevendraaiers moeten voorzichtig worden gehanteerd.

• Aangezien het product kleine en scherpe onderdelen bevat, mag u dit product alleen monteren en opbergen op plaatsen die buiten het bereik van kinderen liggen.

• Stel dit model niet bloot aan hoge temperaturen, vochtigheid of direct zonlicht.

• Sluit de batterij nooit omgekeerd aan/demonteer de batterij. Dit kan leiden tot schade en lekkage.

• Wanneer het model niet in gebruik is, schakel dan altijd de ontvanger en zender uit. Koppel bovendien de batterijen los en verwijder ze uit het model en de zender. Dit kan gevaarlijk zijn en zaken als oververhitting en lekkage voorkomen.

Uw eenheid veilig bedienen

Bedien het model NIET op de volgende plaatsen en in de volgende situaties. (Niet-naleving kan leiden tot ongelukken.)

• Bedien uw model in ruime en veilige gebieden! Bedien het niet:
  1. Op de weg!
  2. Op plaatsen waar kinderen en veel mensen samenkomen.
  3. In woonwijken en parken!
  4. Bedien het model niet op de openbare weg, op drukke plaatsen en in de buurt van baby's, omdat dit ongelukken kan veroorzaken
  5. Binnenshuis of in een beperkte ruimte. Niet-naleving kan leiden tot persoonlijk letsel en materiële schade!
• De auto moet onmiddellijk stoppen en de redenen controleren wanneer hij abnormaal werkt. Zolang het probleem niet is opgelost, mag u hem NIET bedienen! Dit kan leiden tot verdere problemen en onvoorziene ongelukken!
• Controleer altijd de radiobatterijen!
  Met zwakke droge batterijen zouden de transmissie en ontvangst van de radio wegvallen. In die toestand kunt u de controle over uw model verliezen. Dit kan ook ernstige ongelukken veroorzaken!
• Houd er rekening mee dat mensen om u heen ook een model met afstandsbediening kunnen bedienen! Deel NOOIT dezelfde frequentie met iemand anders tegelijkertijd! Anders worden radiosignalen door elkaar gehaald en verliest u de controle over uw model. Dit kan leiden tot ongelukken
• Steek GEEN vingers of voorwerpen in draaiende en bewegende onderdelen!
•
  Raak de motor direct na gebruik NIET aan! Gevaar voor brandwonden!

VERSTIKKINGSGEVAAR - Kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

Het product mag alleen worden gebruikt door personen van 14 jaar en ouder. Toezicht van een volwassene is vereist voor kinderen jonger dan 14 jaar.

HET OPLADEN VAN DE AUTO-ACCU MOET TE ALLEN TIJDE ONDER TOEZICHT STAAN VAN EEN VOLWASSENE. HAAL DE BATTERIJ LOS WANNEER DEZE VOLLEDIG IS OPGELADEN. LAAD DE BATTERIJ NIET TE VEEL OP.

Vrijstelling

Bij het gebruik van dit product is Contixo Inc. niet verantwoordelijk voor directe of indirecte schade veroorzaakt door het volgende:

1. Schade veroorzaakt doordat de gebruiker last heeft van: vermoeidheid, misselijkheid, een slechte lichamelijke/geestelijke gezondheidstoestand of onder invloed is van alcohol of drugs.
2. Persoonlijk letsel, verlies van eigendommen en juridische aansprakelijkheid veroorzaakt door de subjectieve intentie of verkeerde beoordeling van de gebruiker.
3. Schade veroorzaakt doordat gebruikers spelen in gebieden die bij wet- en regelgeving verboden zijn, zoals natuurreservaten.
4. Andere schade veroorzaakt door een slechte bediening of modificatie van apparatuur. Training of vervanging van accessoires of onderdelen die niet door Contixo Inc. zijn geproduceerd.
5. Schade veroorzaakt door geforceerd rijden, wetende dat de auto zich in een abnormale toestand bevindt, wetende dat de montage niet is voltooid of wetende dat de onderdelen duidelijke fouten, defecten of ontbrekende onderdelen vertonen.
6. Spelen in een gebied met radio-, elektrostatische of magnetische interferentie, zoals in de buurt van: hoogspanningsleidingen, grote stroomapparatuur, radio- en televisiezendmasten, basisstations voor mobiele telefoons, enz. Vermijd gebieden die door de overheid zijn beperkt. Zorg ervoor dat het zicht van de gebruiker niet wordt belemmerd of geblokkeerd door obstakels. Gebruikers met een verminderd gezichtsvermogen moeten een voorgeschreven bril dragen. Vermijd omstandigheden die ongeschikt zijn voor het besturen van het apparaat.
7. Spelen in slechte weersomstandigheden, zoals regen, wind, sneeuw, hagel of ander slecht weer.
8. De auto komt in botsing, slaat om, ontbrandt, wordt getroffen door de bliksem en raakt beschadigd tijdens een storm, tornado, stortbui, overstroming, tsunami, bodemdaling, ijsdaling, klifinstorting, lawine, hagel, puinstroom, aardverschuiving, aardbeving of natuurramp, enz.
9. Schade veroorzaakt door inbreuk op gegevens, audio- of videogegevens die de gebruiker met de auto heeft verkregen.
10. Schade aan de batterij, zoals schade veroorzaakt door onjuiste afstemming van het beveiligingscircuit, de batterij en de oplader.
11. Alle indirecte verliezen of juridische aansprakelijkheden veroorzaakt door problemen met apparatuur of accessoires.
12. Verliezen of juridische aansprakelijkheden veroorzaakt door roekeloos of onveilig rijden zonder voldoende rijtraining te hebben voltooid.
13. De gebruiker belooft het product alleen voor legitieme doeleinden te gebruiken en stemt ermee in zich te houden aan deze voorwaarden en alle relevante beleidsregels of richtlijnen die door Contixo Inc. kunnen worden opgesteld. Sommige details van dit document kunnen veranderen met de upgrade van de productsoftwareversie en de gebruiksvoorwaarden. Lees de upgradegegevens zorgvuldig door voordat u de softwareversie upgradet. De handleiding wordt met of zonder voorafgaande kennisgeving bijgewerkt.

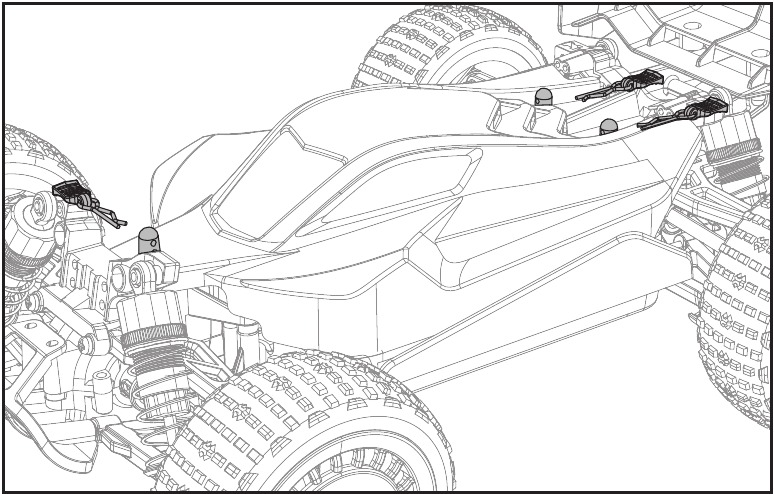

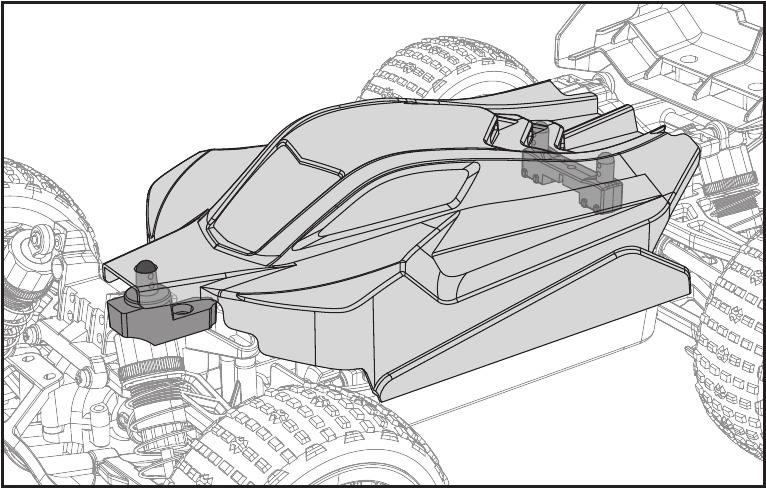

Verwijder de schaal

1. Haal de 3 clips uit de gaten om de carrosserie te ontgrendelen

2. Verwijder de schaal van de beugel.

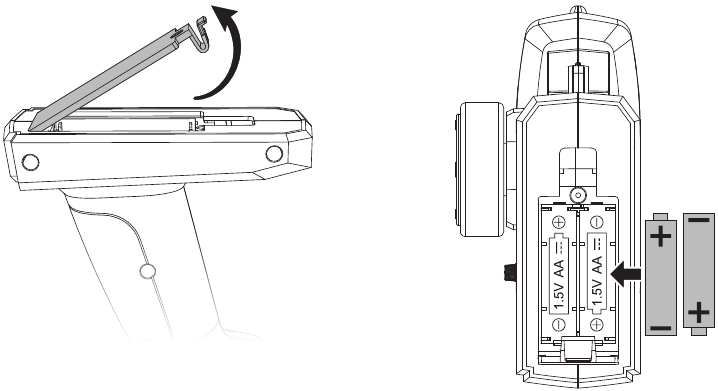

De batterij van de zender installeren

Open het batterijklepje van de zender, plaats 2 AA-batterijen (niet inbegrepen) volgens de aangegeven positieve en negatieve richting en sluit het batterijklepje.

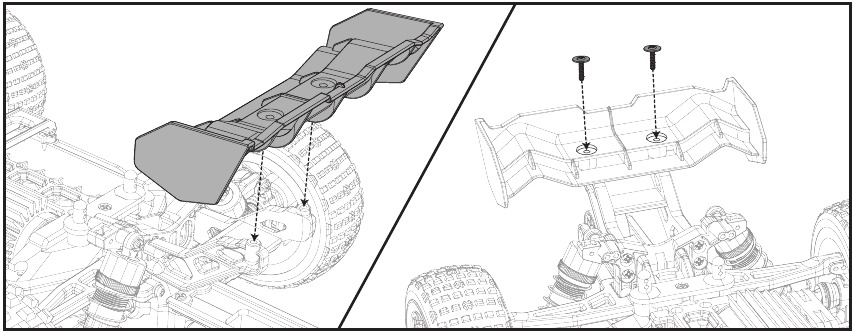

De staart installeren

Installeer de staart op de achterste schokdempertoren en zet hem vast met 2 schroeven.

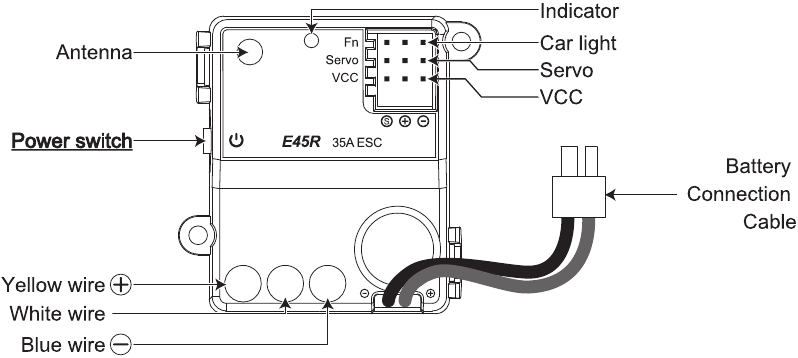

ESC-diagram

Steek niet met geweld/omgekeerd in alle aansluitingen

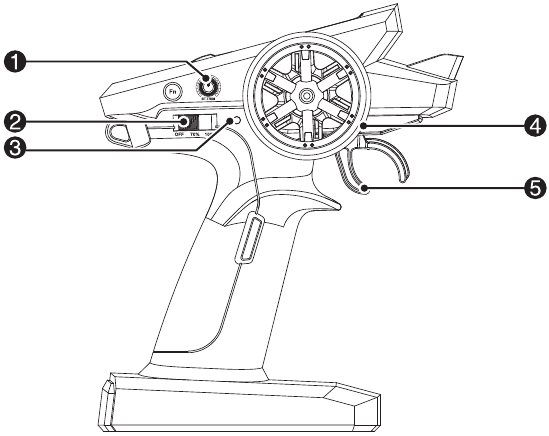

Functies van de afstandsbediening

1. ST-TRIM
   (Stuurtrimregeling)
2. Aan/uit-schakelaar
   (UIT-70%TH-100%TH)
3. Indicatielampje
4. CH1: ST (Besturing)
5. CH2: TH (Gasklep)

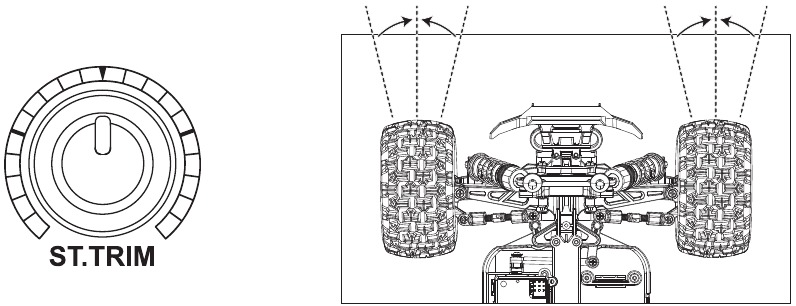

ST TRIM

Stuurtrimregeling
Als de auto tijdens het rijden niet rechtuit kan rijden, kan dit worden aangepast via de ST.TRIM

Aan/uit-schakelaar/Snelheidsschakelaar

Indicatielampje

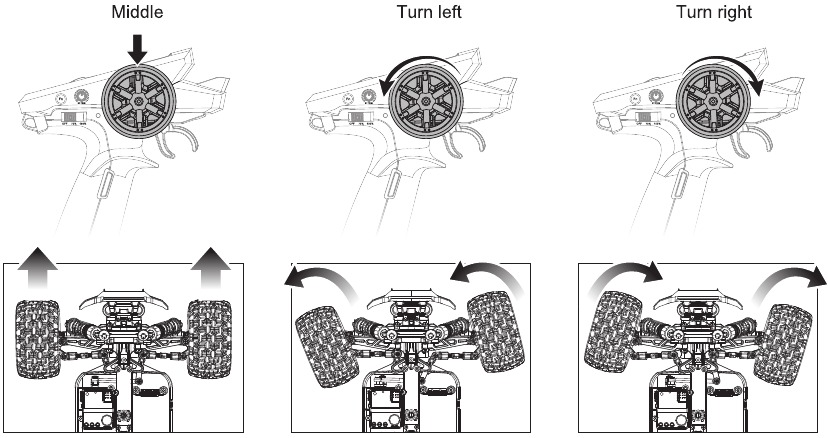

CH1 ST

CH1: ST (Besturing)

CH2 TH

CH2: TH (Gasklep)

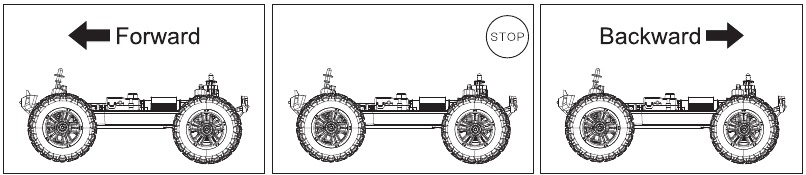

Trigger: De trigger bedient de gasklep. Trek de trigger iets terug om vooruit te bewegen. Trek verder terug om sneller te bewegen.
Rem: Wanneer de auto vooruit rijdt, trekt u de trigger van de zender naar voren en de auto komt in de remstand
Achteruit: Wanneer de auto stilstaat, duwt u de trigger naar voren om achteruit te bewegen
*Wanneer de auto achteruit rijdt, heeft deze geen remfunctie.

Zenderverbinding

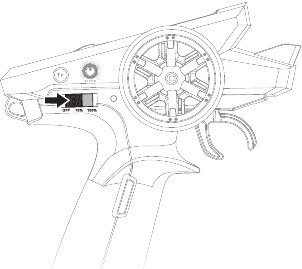

1. Zet de aan/uit-schakelaar op de zender aan, het signaalindicatielampje van de zender knippert.

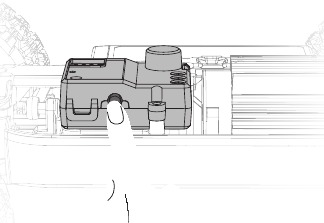

2. Haal de autoschaal eraf, sluit de batterij aan op de ESC (zorg ervoor dat de batterijborgband stevig is bevestigd), houd vervolgens de aan/uit-knop van de raceauto ingedrukt totdat u een piepgeluid hoort, dat zich aan de zijkant van de ESC bevindt; het indicatielampje van de raceauto knippert.

3. Wanneer het indicatielampje blijft branden, kan met de snelle auto worden gespeeld.

• Wanneer u de zender aanzet, raak dan de gasklep en de besturing NIET aan. Nadat u de zender hebt aangezet, bedient u deze pas nadat het indicatielampje van de zender blijft branden.
• Zet eerst de zender aan, voordat u de raceauto aanzet.
• Zorg er bij de frequentie-afstemming voor dat er slechts één paar zender en snelle auto tegelijkertijd worden afgestemd, anders wordt de frequentie verkeerd afgestemd.

Opladen

Raceautobatterij: 7,4V 1500mAh.
Bij opladen met een 5V 2A USB-adapter is de oplaadtijd ongeveer 150 minuten.

• Tijdens het opladen is het indicatielampje op de oplader groen en knippert het;
• Wanneer de batterij volledig is opgeladen, blijft het groene indicatielampje van de oplader branden.

*De bovenstaande oplaadtijdgegevens zijn gebaseerd op het testresultaat van een 5V 2A-adapter. Het gebruik van verschillende specificaties van adapters of stroomvoorzieningsapparatuur heeft invloed op de werkelijke oplaadtijd. Het wordt aanbevolen om een 5V 2A-adapter te gebruiken om op te laden.

Specificaties

Model: HC1 Controlefrequentie: 2,4 GHz
Batterij afstandsbediening: 2 x AA
Batterij: 7,4 V 1500 mAh
Controlebereik: tot 150 ft.
Maximumsnelheid: 39 km/u / 24 mijl/u
Speeltijd: tot 12 minuten
Oplaadtijd: 150 minuten
Grootte: 10 x 8,1 x 3,9 inch
Gewicht: 940 g / 33 oz

Verpakkingsdetails

Raceauto x 1
Afstandsbediening x 1
Achterkant/Spoiler x 1 Handleiding x 1
Oplaadkabel x 1
Schroevendraaiers x 2
Reservebanden x 4

Probleemoplossing

Montage diagram

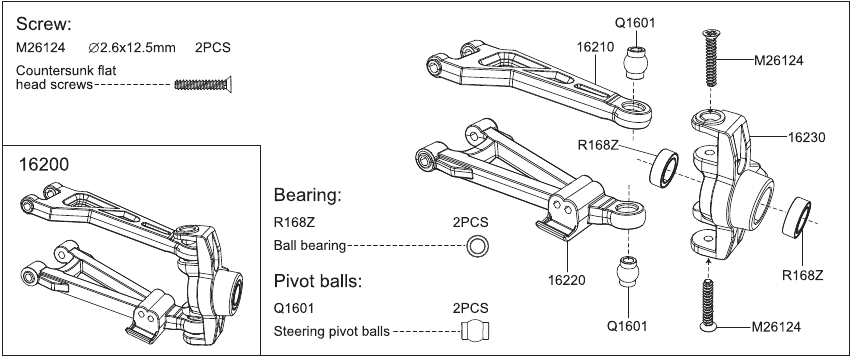

16200 Front Swing Set

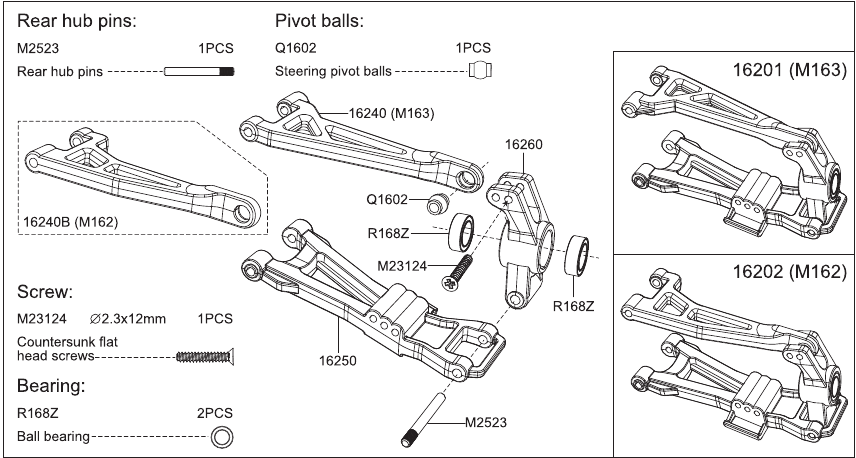

16201/16202 Rear Swing Set

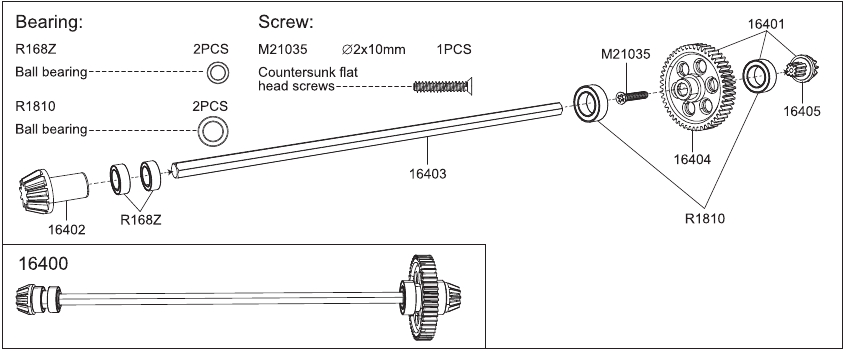

16400 Metal Gears Main Driving Set

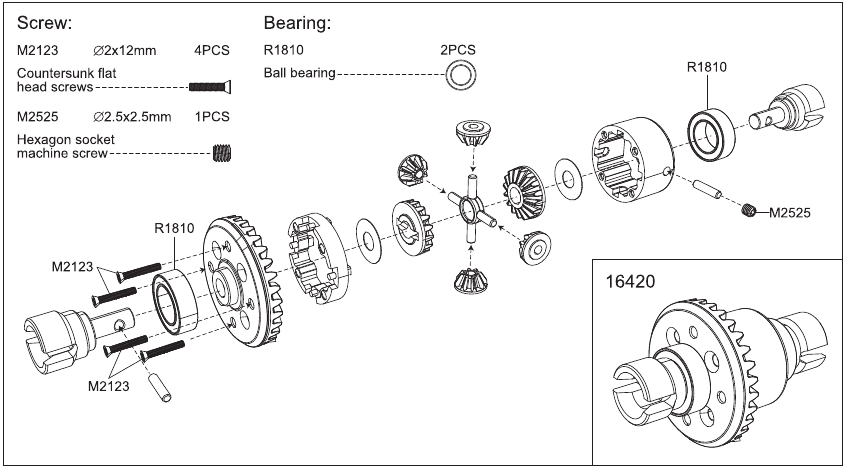

16420 Metal Gears Diff Assembly

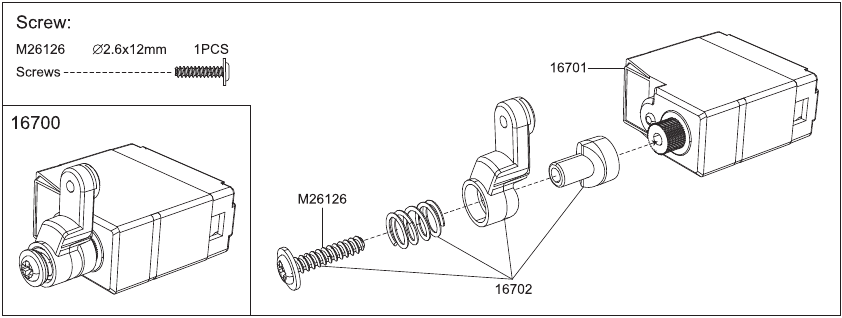

16700 Servo Assembly

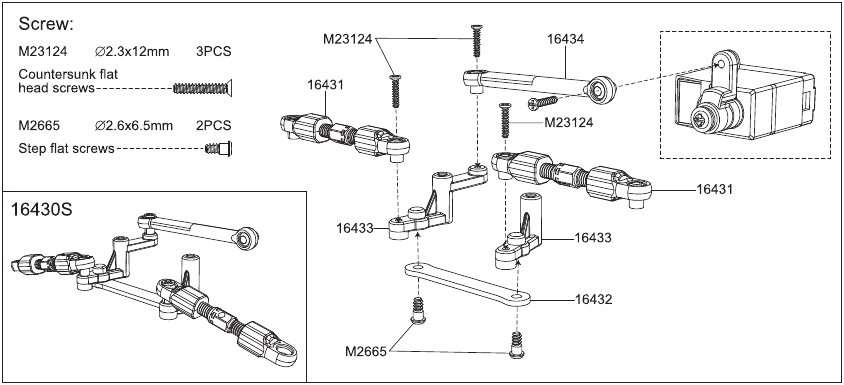

16430S Steering Assembly

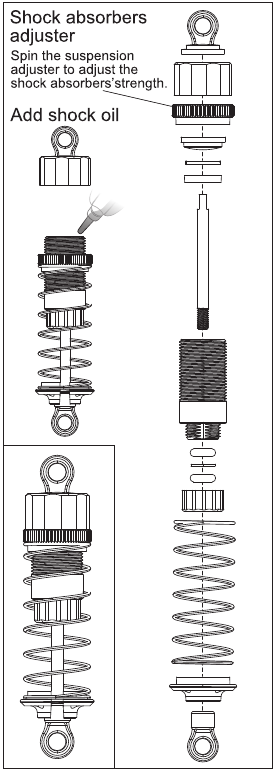

16500/16510 Oil Filled Shock

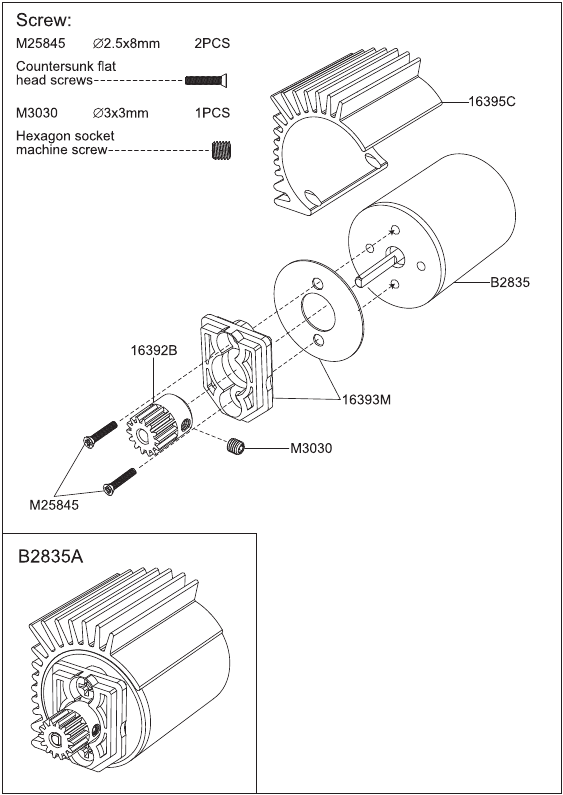

B2835A Motor Assembly

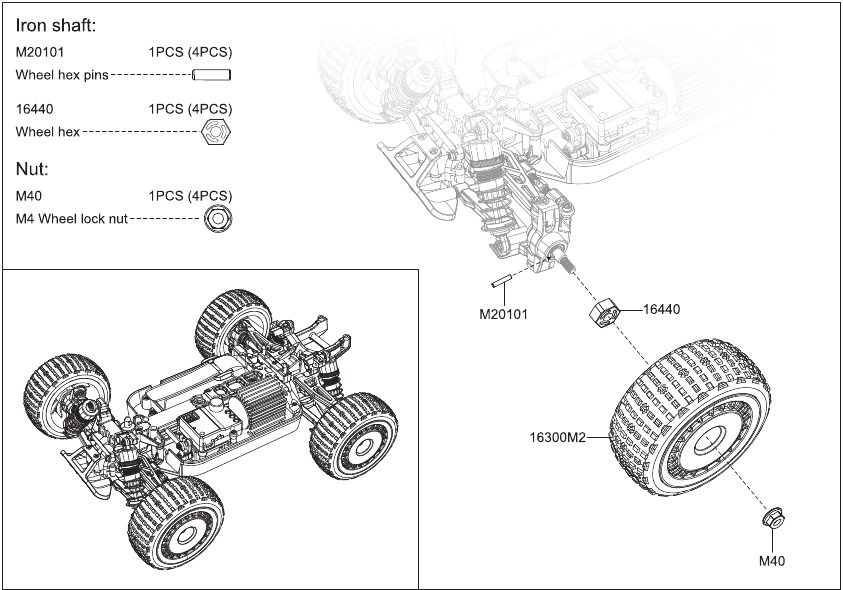

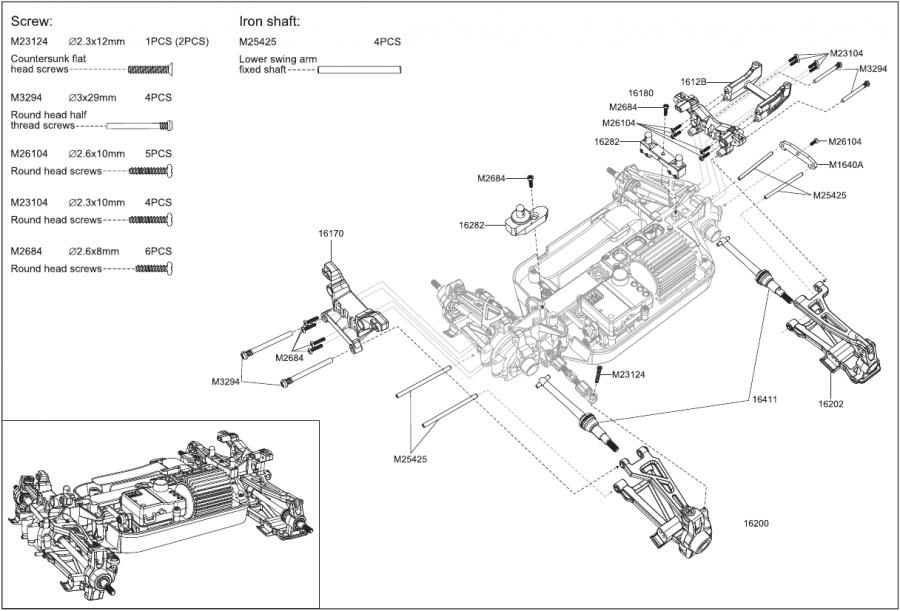

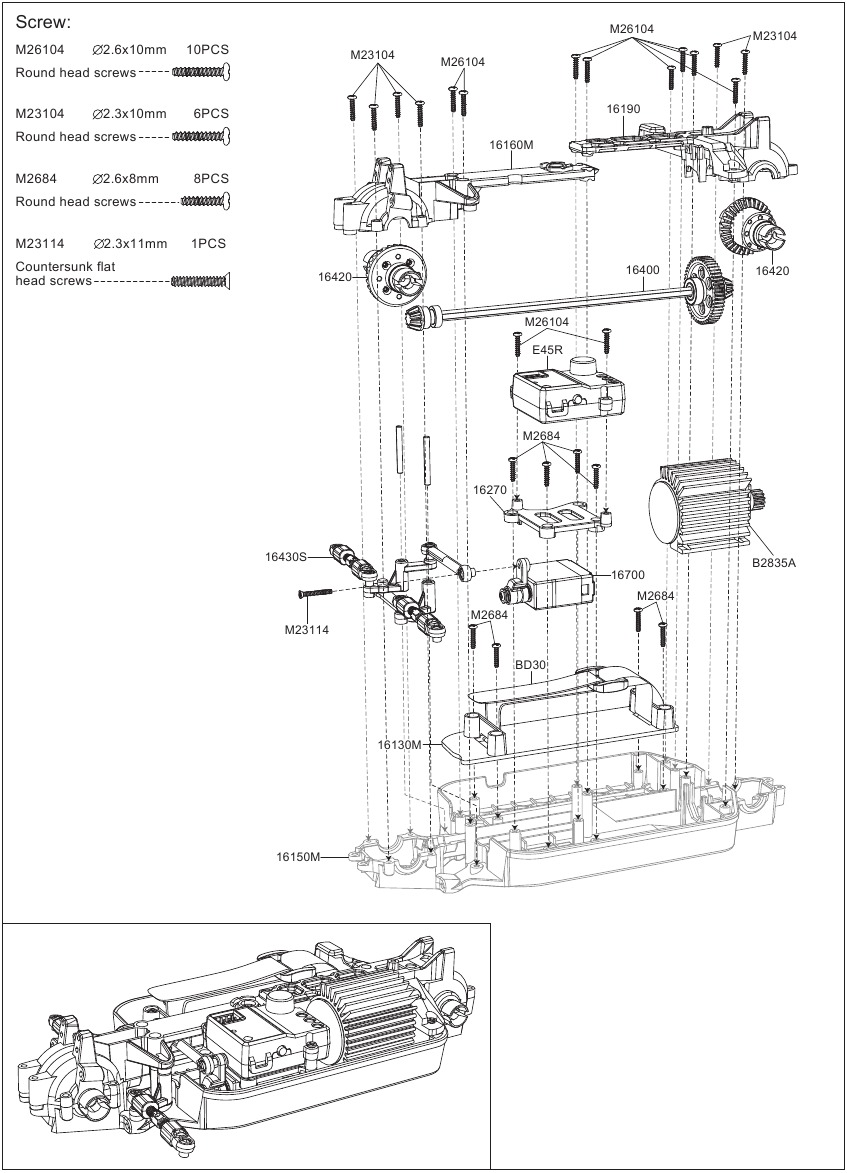

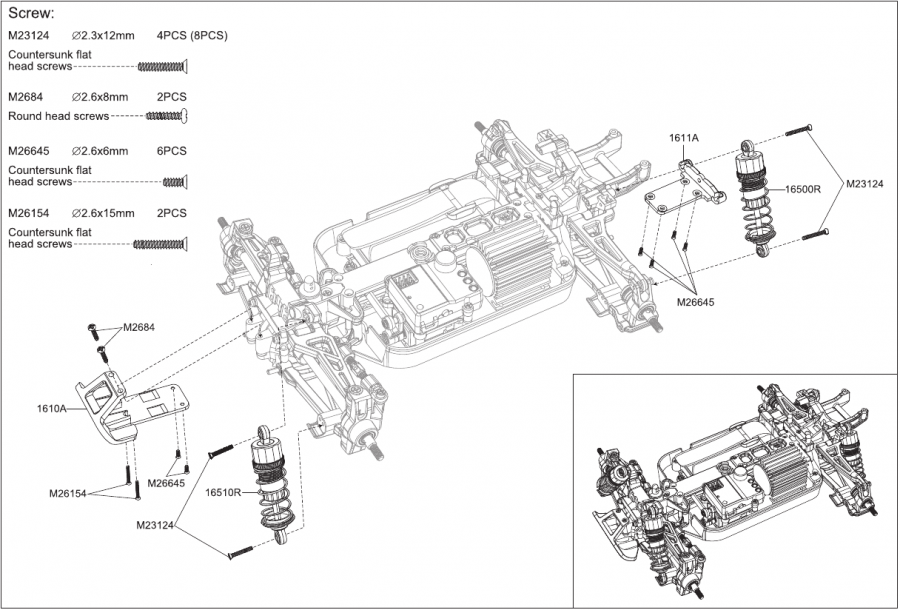

High Speed Car Assemble
