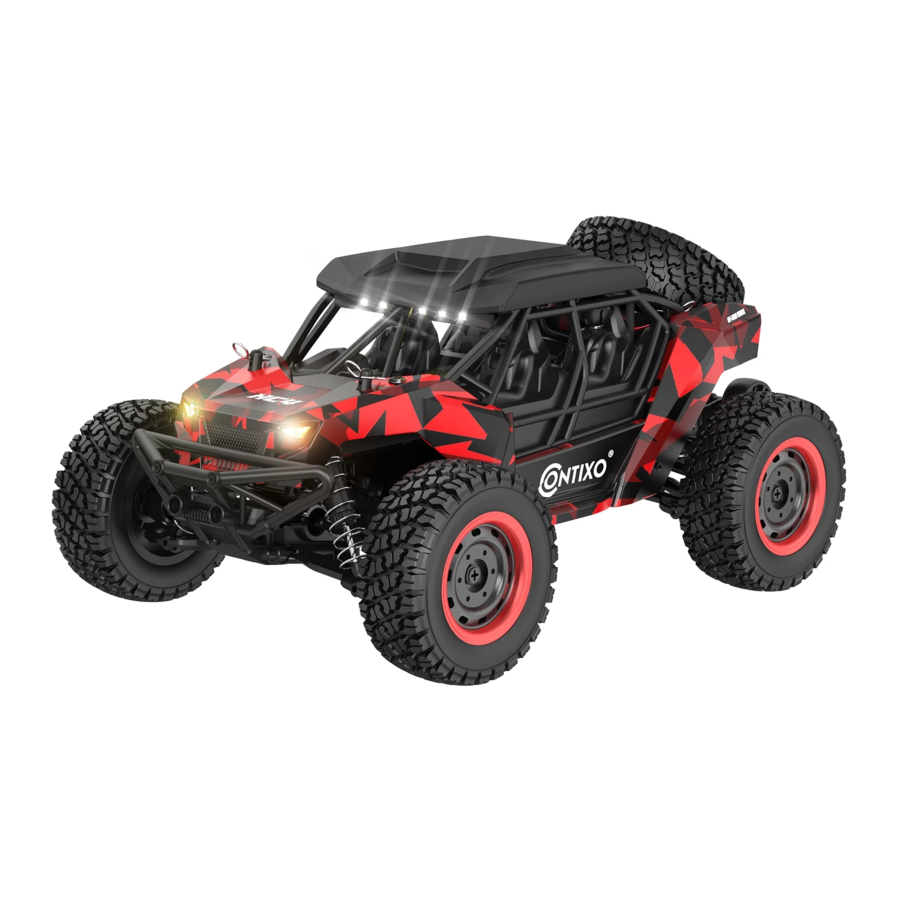

Contixo Off-Road HC4 Handleiding

De HC4-raceauto mag alleen worden bediend door personen van 14 jaar en ouder, en kan het beste onder toezicht staan van ervaren gebruikers. Dit is een nauwkeurig vervaardigd apparaat, van de elektronica, mechanische componenten en hoogfrequente transmissietechnologie tot het aerodynamische ontwerp. Het gebruik van dit apparaat vereist een juiste kalibratie en mogelijk montage of foutopsporing om complicaties of ongelukken te voorkomen. De gebruiker dient dit product altijd op een veilige manier te bedienen en te besturen. Onjuist gebruik kan leiden tot ernstig letsel, schade aan eigendommen of het verlies van de auto tijdens het gebruik

In het geval dat het product defect is. Neem contact op met ons technische ondersteuningsteam. Al onze producten hebben een beperkte garantie van 1 jaar: https://contixo.com/pages/warranty
Evenzo, mocht het product defect raken of beschadigd raken en onderhoud nodig hebben, neem dan contact op met ons klantenserviceteam op: Support@contixo.com

Waarschuwingen en voorzorgsmaatregelen

1. Afneembare kleine onderdelen moeten veilig en buiten het bereik van kinderen worden bewaard.
2. Als er storing optreedt, schakel dan het model uit en probeer het opnieuw in een ander gebied
3. De zender werkt niet correct als de batterijen bijna leeg zijn. Vervang de batterijen
4. Gooi oude/gebruikte batterijen op een veilige manier weg. Denk aan uw omgeving!
5. Bewaar het model met de afstandsbediening op een koele, droge plaats
6. NIET blootstellen aan vuur of hoge temperaturen, niet opslaan in een vochtige omgeving
7. Als de batterij nat is geworden, veeg deze dan onmiddellijk af met een zachte, droge doek. Als de batterij vervormingen vertoont, stop dan met het gebruik.
8. Als u het model lange tijd niet gebruikt, til dan het chassis op zodat de wielen in de lucht hangen tijdens de opslag

Voorzorgsmaatregelen voor batterijgebruik

1. De zender gebruikt 3x1.5V "AA"-batterijen
2. Let bij het vervangen van batterijen op de juiste polariteit
3. Oplaadbare batterijen moeten onder toezicht van een volwassene worden opgeladen
4. Meng geen oude en nieuwe batterijen. Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare batterijen.
5. Nadat de batterij leeg is, moeten de batterijen worden verwijderd
6. Lege batterijen moeten veilig worden weggegooid.
7. Maak GEEN kortsluiting op een van de polen.
8. Probeer GEEN niet-oplaadbare batterijen op te laden.
9. Verwijder batterijen uit het model tijdens het opladen
10. Gooi batterijen NIET in vuur of water.
11. De nominale ingangsspanning van de batterijlader MOET geschikt zijn voor uw netspanning.
12. Tijdens het opladen is het heel normaal dat de lader en batterijen warm worden
13. Slik de batterij niet in!
14. Bewaar alleen op koele, droge en donkere plaatsen en buiten het bereik van kinderen!
15. Als er vloeistof uit de batterij lekt en in uw ogen komt, spoel dan onmiddellijk met water en raadpleeg een oogarts

Veiligheidsmaatregelen

• Om van het autorijden te kunnen genieten, moet u de montage voltooien voordat u gaat rijden. Voer na de bediening routineonderhoud uit. Vervangingsonderdelen en optionele onderdelen zijn apart verkrijgbaar
• Oneigenlijk gebruik met alkalinecellen of oplaadbare batterijen kan de elektronica van de auto of de radio beschadigen

Om de auto veilig te kunnen bedienen. Zorg ervoor dat u de volgende punten in acht hebt genomen:
Volg de onderstaande punten op om te voorkomen dat er een ongeluk gebeurt met de auto LA en mensen.

• Lees de handleiding aandachtig door voordat u begint. Nieuwe gebruikers moeten advies inwinnen bij ervaren personen om het model correct te monteren

• Omdat het product kleine en scherpe onderdelen bevat, moet u dit product monteren en opbergen op plaatsen die buiten het bereik van kinderen zijn

• Stel dit model niet bloot aan hoge temperaturen, vochtigheid of direct zonlicht.

• Sluit nooit omgekeerd aan/demonteer de batterij. Dit kan leiden tot schade en lekkage

• Wanneer het model niet in gebruik is, schakel dan altijd de ontvanger en zender uit. Koppel bovendien de batterijen los en verwijder ze uit het model en de zender. Dit kan gevaarlijk zijn en dingen zoals oververhitting en lekkage voorkomen
• Snijders, kniptangen en schroevendraaiers vereisen een zorgvuldige behandeling


Uw model veilig bedienen

Gebruik het model NIET op de volgende plaatsen en in de volgende situaties. LZ (Niet-naleving kan leiden tot ongevallen.)

• Gebruik uw model in ruime en veilige gebieden! Gebruik het niet:

1. Op de weg!
2. Op plaatsen waar kinderen en veel mensen samenkomen.
3. In woonwijken en parken!
4. Gebruik het model niet op de openbare weg, op drukke plaatsen en in de buurt van baby's, omdat dit ongelukken kan veroorzaken
5. Binnenshuis of in beperkte ruimtes. Niet-naleving kan leiden tot persoonlijk letsel en schade aan eigendommen!

• De auto moet onmiddellijk stoppen en de redenen controleren wanneer deze abnormaal werkt. Zolang het probleem niet is opgelost, mag u er NIET mee werken! Dit kan leiden tot verdere problemen en onvoorziene ongelukken!
• Controleer altijd de radiobatterijen! Met zwakke droge batterijen zou de verzending en ontvangst van de radio wegvallen. U kunt de controle over uw model in dergelijke omstandigheden verliezen. Dit kan ook ernstige ongelukken veroorzaken!
• Houd er rekening mee dat mensen om u heen mogelijk ook een radiografisch besturingsmodel bedienen! Deel NOOIT dezelfde frequentie met iemand anders op hetzelfde moment! Anders worden radiosignalen door elkaar gehaald en verliest u de controle over uw model. Dit kan leiden tot ongelukken
• Steek GEEN vingers of andere voorwerpen in roterende en bewegende delen!
• Raak de motor direct na gebruik NIET aan! Gevaar voor verbranding!

Product mag alleen worden gebruikt door personen van 14 jaar en ouder. Toezicht van een volwassene vereist voor kinderen jonger dan 14 jaar.

HET OPLADEN VAN DE AUTOACCU MOET TE ALLEN TIJDE ONDER TOEZICHT STAAN VAN EEN VOLWASSENE. KOPPEL DE BATTERIJ LOS WANNEER DEZE VOLLEDIG IS OPGELADEN. LAAD DE BATTERIJ NIET TE VEEL OP.

Vrijstelling

Bij gebruik van dit product is Contixo Inc. niet verantwoordelijk voor directe of indirecte schade veroorzaakt door het volgende:

1. Schade veroorzaakt doordat de gebruiker last heeft van: vermoeidheid, misselijkheid, slechte fysieke / mentale gezondheid of onder invloed van alcohol of drugs
2. Persoonlijk letsel, verlies van eigendommen en juridische aansprakelijkheid veroorzaakt door de subjectieve bedoeling of verkeerde beoordeling van de gebruiker.
3. Schade veroorzaakt door gebruikers die spelen in gebieden die bij wet- en regelgeving verboden zijn, zoals natuurreservaten.
4. Andere schade veroorzaakt door slechte bediening of modificatie van apparatuur. Training of vervanging van accessoires of onderdelen die niet door Contixo Inc. zijn geproduceerd.
5. Schade veroorzaakt door gedwongen aandrijving, wetende dat de auto zich in een abnormale staat bevindt, wetende dat de montage niet is voltooid of wetende dat de onderdelen duidelijke fouten, defecten of ontbrekende onderdelen vertonen
6. Spelen in een gebied met radio-, elektrostatische of magnetische storing, zoals in de buurt van: hoogspanningsleidingen, grote stroomapparatuur, radio- en televisie-zendmasten, basisstations voor mobiele telefoons, enz. Vermijd gebieden die door de overheid zijn beperkt. Zorg ervoor dat het zicht van de gebruiker niet wordt belemmerd of geblokkeerd door obstakels. Gebruikers met een verminderd gezichtsvermogen moeten een voorgeschreven bril dragen. Vermijd alle omstandigheden die ongeschikt zijn voor het besturen van het apparaat.
7. Spelen in slechte weersomstandigheden, zoals regen, wind, sneeuw, hagel of ander slecht weer.
8. De auto komt in botsing, kantelt, ontbrandt, wordt getroffen door de bliksem en raakt beschadigd door een storm, tornado, stortbui, overstroming, tsunami, bodemdaling, ijsdaling, klifinstorting, lawine, hagel, puinstroom, aardverschuiving, aardbeving of natuurramp, enz.
9. Schade veroorzaakt door inbreuk op gegevens, audio- of videogegevens die de gebruiker heeft verkregen met behulp van de auto.
10. Schade aan de batterij, zoals schade veroorzaakt door onjuiste afstemming van het beveiligingscircuit, de batterij en de lader.
11. Alle indirecte verliezen of juridische aansprakelijkheden veroorzaakt door problemen met apparatuur of accessoires.
12. Verliezen of juridische aansprakelijkheden veroorzaakt door roekeloos of onveilig rijden zonder voldoende rijtraining te hebben voltooid
13. De gebruiker belooft het product alleen voor legitieme doeleinden te gebruiken en stemt ermee in zich te houden aan deze voorwaarden en alle relevante beleidsregels of richtlijnen die door Contixo Inc. kunnen worden opgesteld. Sommige details van dit document kunnen veranderen met de upgrade van de productsoftwareversie en de gebruiksvoorwaarden. Lees de upgradegegevens aandachtig door voordat u de softwareversie upgradet. De handleiding wordt al dan niet vooraf bijgewerkt

Verwijder de carrosserie

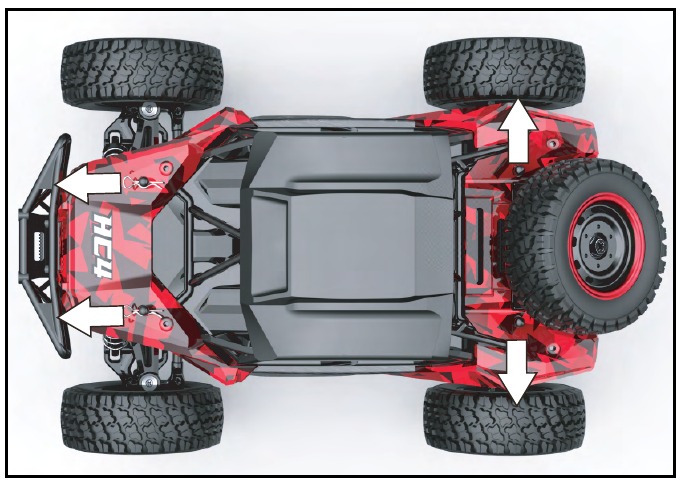

1. Haal de 4 clips uit de gaten om de carrosserie te ontgrendelen

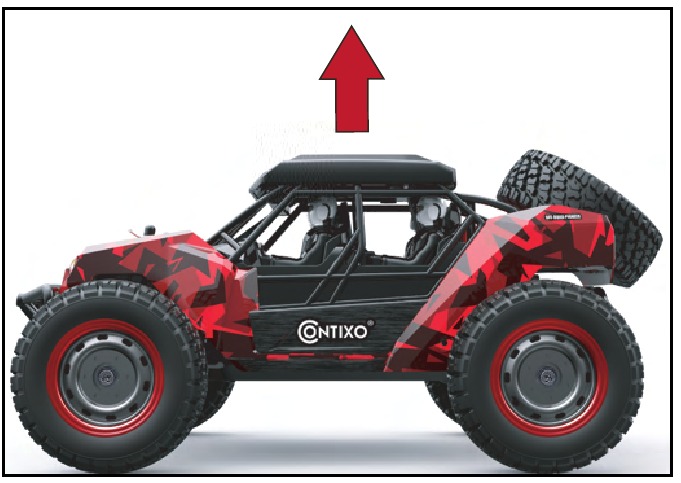

2. Verwijder de carrosserie van de beugel. (Er lopen lichtaansluitdraden tussen de carrosserie en het frame, wees voorzichtig dat je er niet te hard aan trekt.)

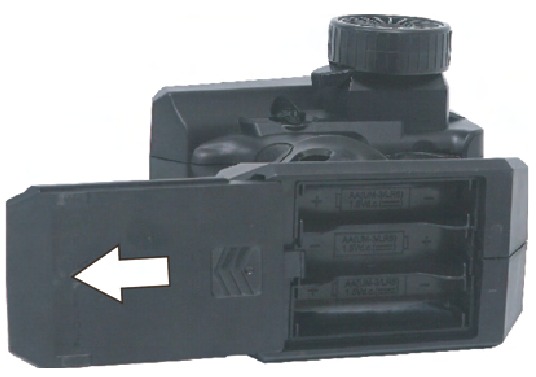

De batterij van de zender plaatsen

Open het batterijklepje van de zender, plaats 3 AA-batterijen (niet meegeleverd) volgens de aangegeven positieve en negatieve richting, sluit het batterijklepje.

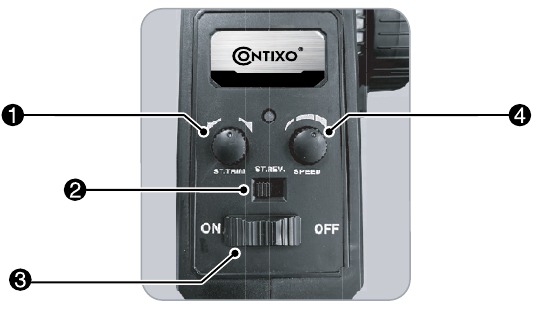

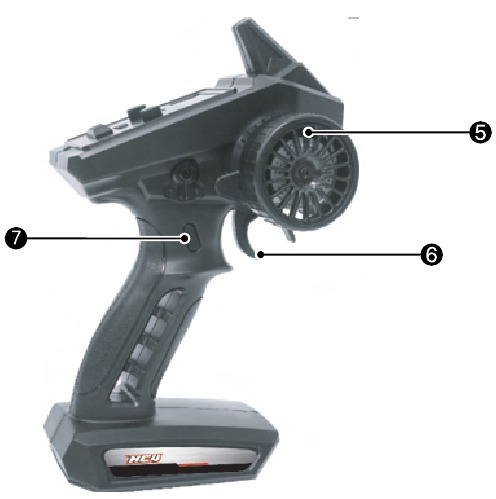

Functies van de afstandsbediening

1. ST.TRIM (Stuurtrimafstelling)
2. ST REV (Stuurrichting omkeren)
3. Aan/uit-schakelaar
4. Snelheidsaanpassing

5. CHI: ST (Besturing)
6. CH2: TH (Gas)
7. CH3: Lichtschakelaar

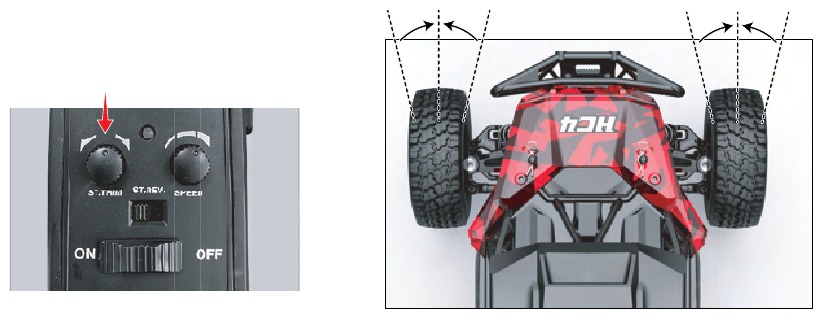

1. OST.TRIM (Stuurtrimafstelling)
   Als de auto niet recht kan rijden, kan dit worden aangepast via de ST. TRIM (ST. TRIM)

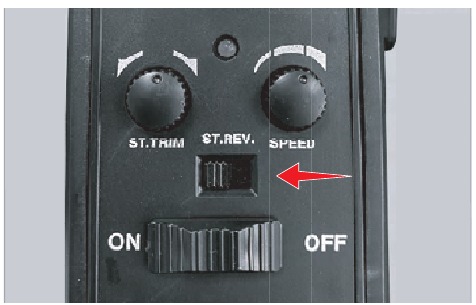

2. ST.REV.
   Na het omschakelen van de stuurrichtingknop verandert de stuurrichting van de auto in de tegenovergestelde richting

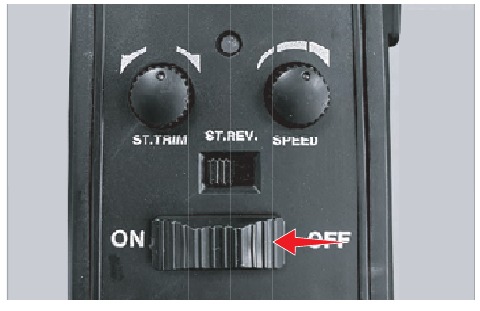

3. Aan/uit-schakelaar
   Schakelaar om de afstandsbediening aan of uit te zetten.

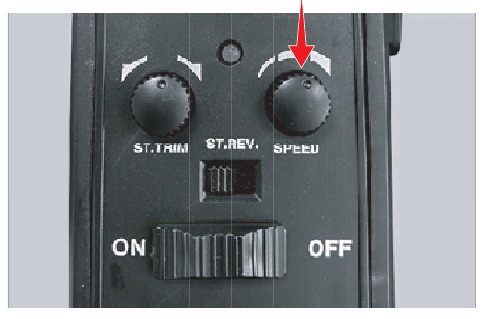

4. Snelheidsaanpassing
   Draaien naar rechts verhoogt de snelheid, draaien naar links verlaagt de snelheid

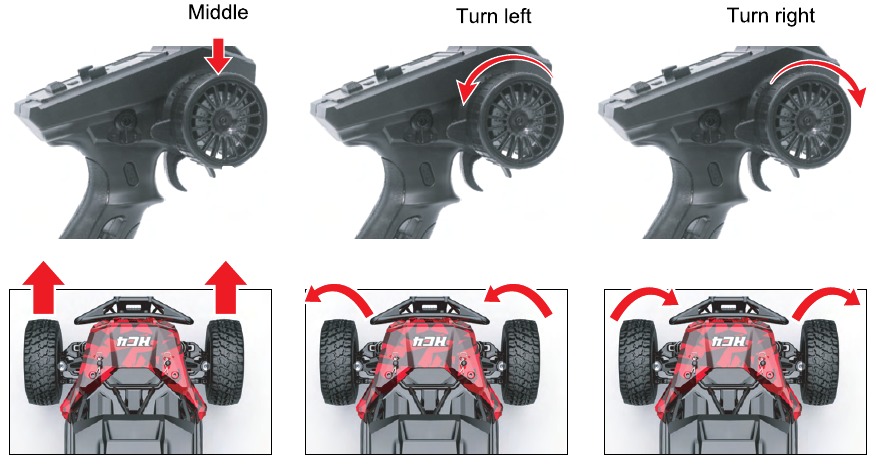

5. CH1: ST (Besturing)

   Let op: Als de ST. REV. (ST. REV.) knop naar links staat, verandert de stuurrichting van de auto in de tegenovergestelde richting

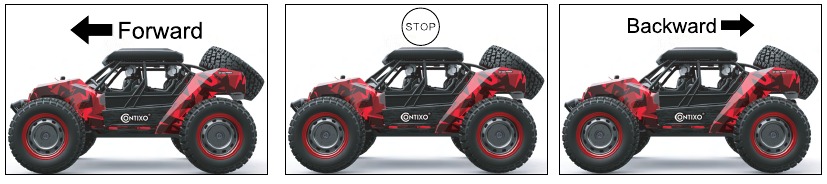

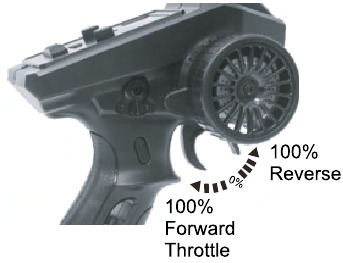

6. CH2: TH (Gas)
   Trigger: De trigger bedient de gashendel. Trek de trigger iets naar achteren om vooruit te bewegen. Trek verder naar achteren om sneller te bewegen.
   Remmen: Wanneer de auto vooruit rijdt, trekt u de trigger van de zender naar voren en de auto komt in de remstand
   Achteruit: Wanneer de auto stilstaat, duwt u de trigger naar voren om achteruit te rijden *Wanneer de auto achteruit rijdt, heeft deze geen remfunctie


7. CH3: Lichtschakelaar
   Druk op deze knop voor de 4 lichtmodi:


• Statisch (Constant licht)
• Langzaam knipperend
• Regelmatig knipperend
• Uit

Er zijn twee lichtpoorten op de ESC, de lichten zijn aangesloten op de linkerpoort om de lichtmodus te schakelen, en de lichten branden altijd als ze zijn aangesloten op de rechterpoort. Standaard zijn de voorlichten van de auto aangesloten op de linkerconnector, u kunt de lichtinterface naar wens aanpassen

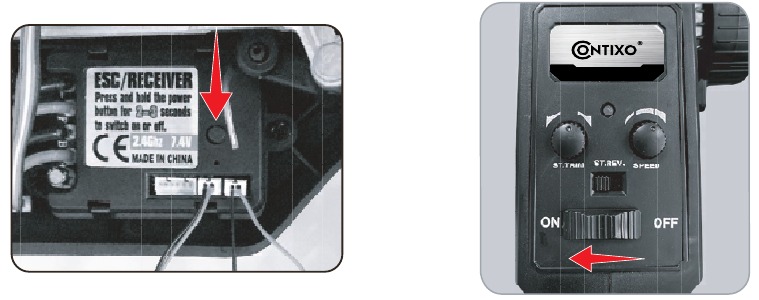

Zenderverbinding

1. Haal de carrosserie eraf, sluit de batterij aan op de ESC (zorg ervoor dat de montagebeugel van de batterij goed vastzit) en houd vervolgens de aan/uit-knop van de raceauto ingedrukt totdat u een knipperend indicatielampje ziet, dat zich bovenop de ESC bevindt
2. Zet de aan/uit-schakelaar op de zender aan.
3. Wanneer het indicatielampje brandt, kan de raceauto worden bediend om te spelen, zet de carrosserie vast voor gebruik


Opladen

Batterij raceauto: 7,4 V 1300 mAh
Als u oplaadt met een 5V 2A USB-adapter, is de oplaadtijd ongeveer 3 - 3,5 uur.

• Tijdens het opladen blijft het rode lampje van de oplaadkabel branden en het groene lampje knippert;
• Wanneer de batterij volledig is opgeladen, blijft het groene indicatielampje van de oplaadkabel branden en gaat het rode lampje uit.
  *De bovenstaande oplaadtijdgegevens zijn gebaseerd op het testresultaat van een 5V 2A-adapter. Het gebruik van verschillende specificaties van adapters of stroomvoorzieningsapparatuur heeft invloed op de werkelijke oplaadtijd. Het wordt aanbevolen om een 5V 2A-adapter te gebruiken om op te laden.


Specificaties

Model: HC4
Controlefrequentie: 2,4 GHz
Batterij afstandsbediening: 3 x AA
Batterij raceauto: 7,4 V 1300 mAh
Bereik: Tot 250 ft
Maximale snelheid: 38 km/u / 25 mijl/u
Speeltijd. Tot 18 minuten
Oplaadtijd: 3 - 3,5 uur
Afmetingen: 126 x 8,1 inch
Gewicht: 1100 g / 2,4 lbs

Verpakkingsdetails

Raceauto x 1
Afstandsbediening x 1
Bumper x 1
Handleiding x 1
Oplaadkabel x 1
Schroevendraaier x 1
Lichtstrip x 2

Probleemoplossing

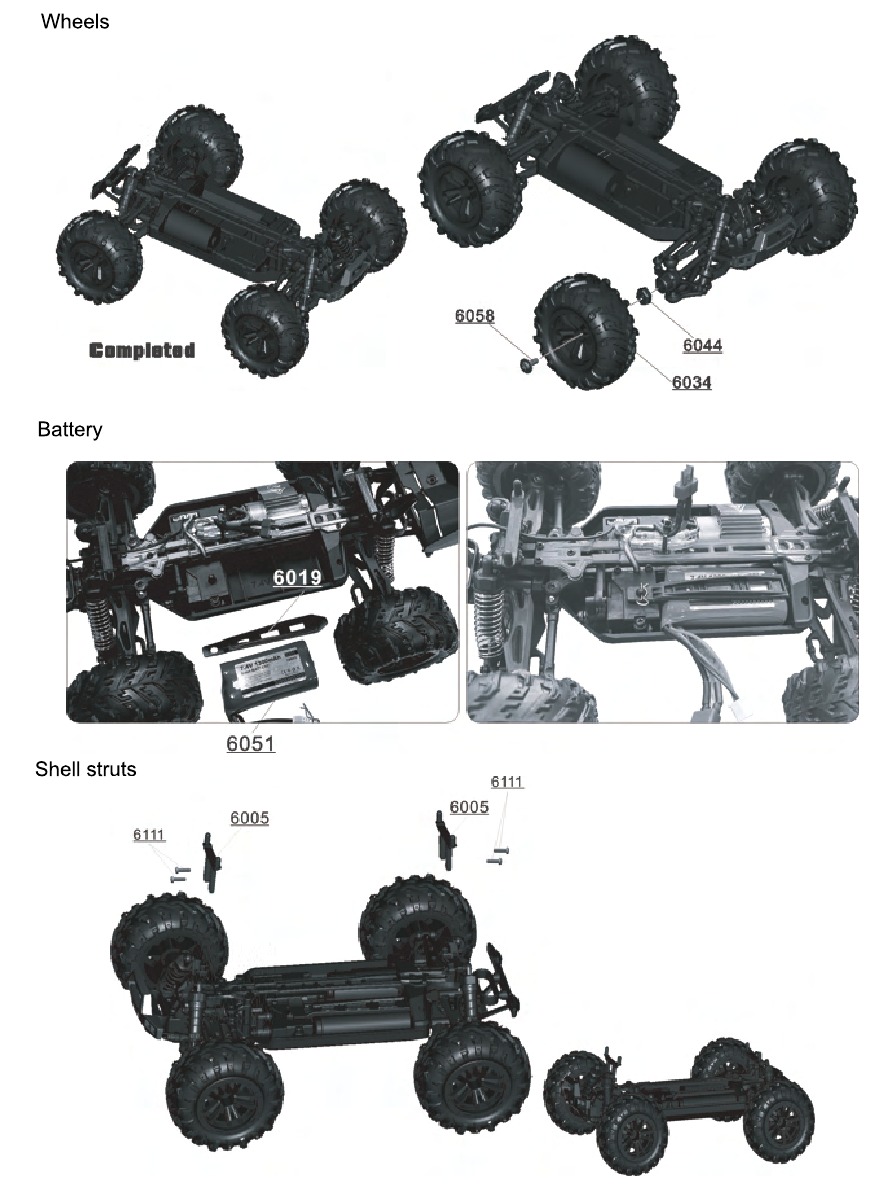

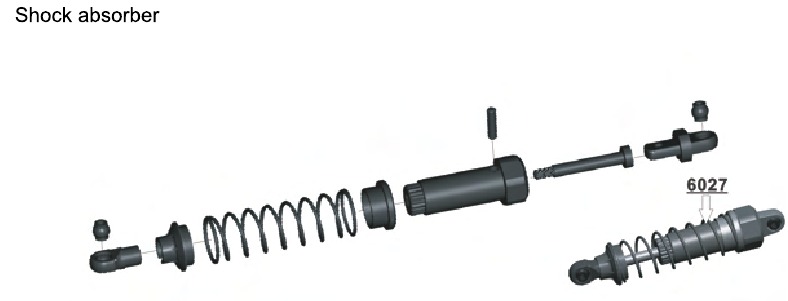

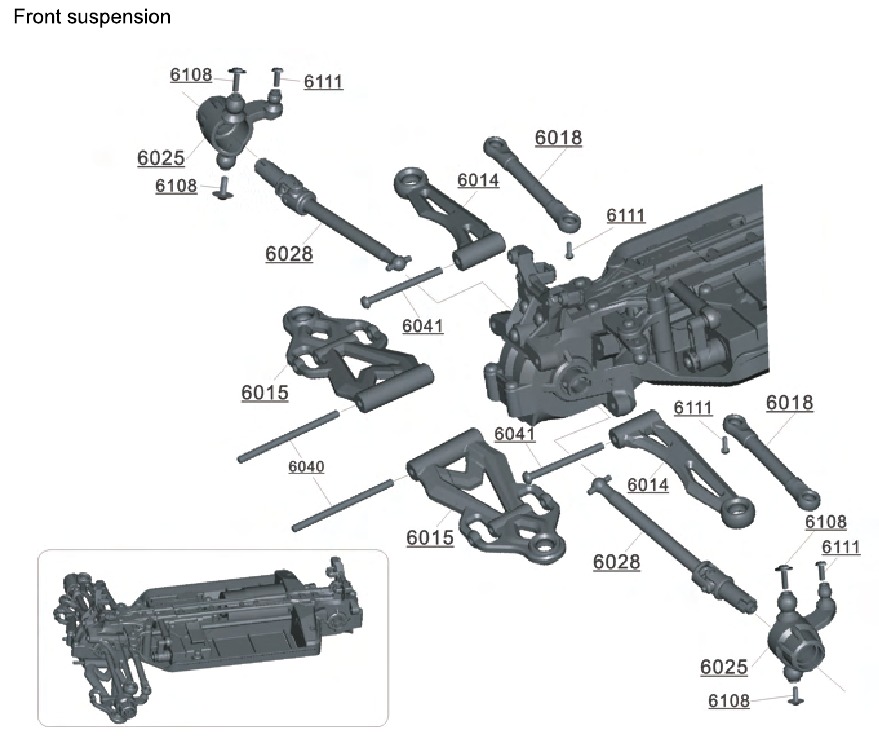

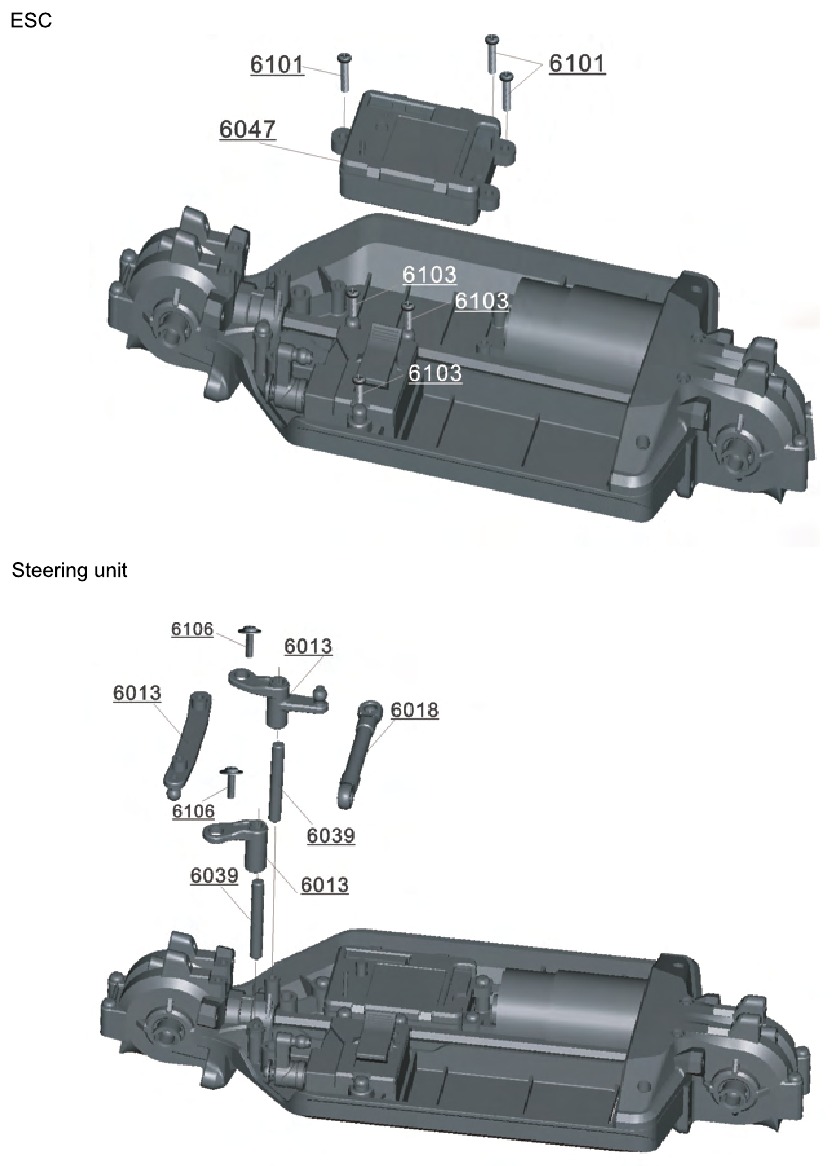

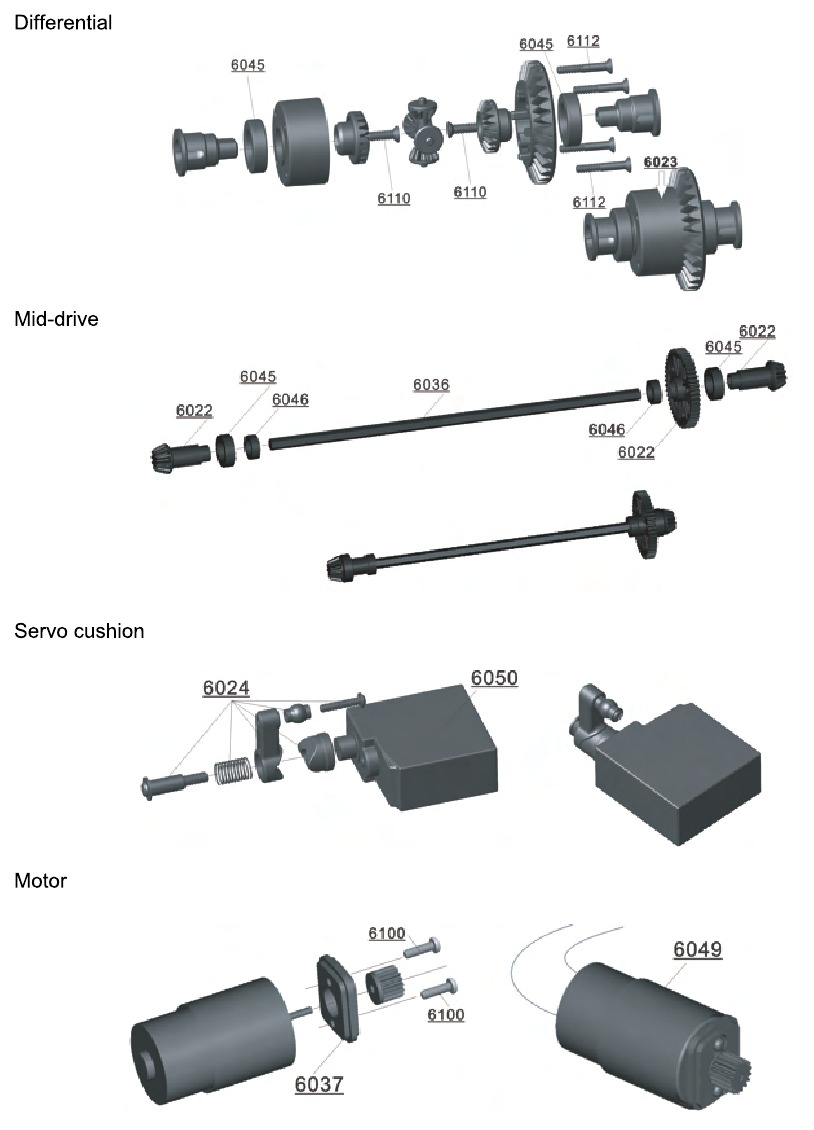

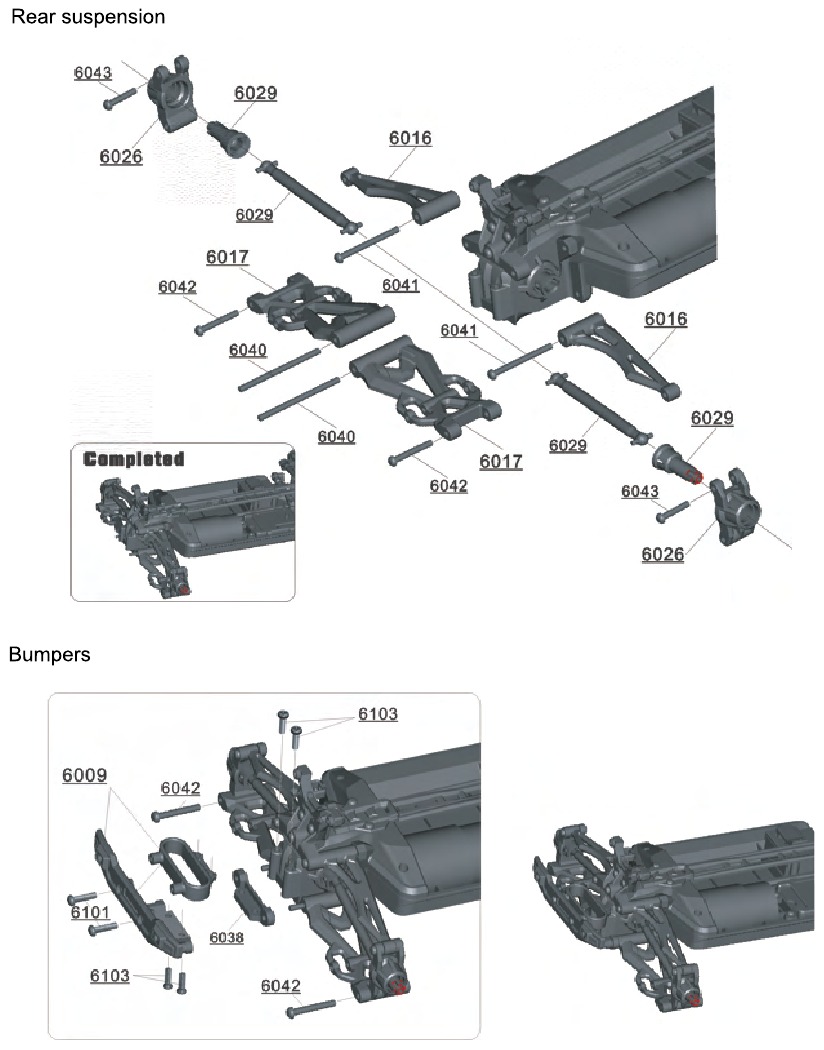

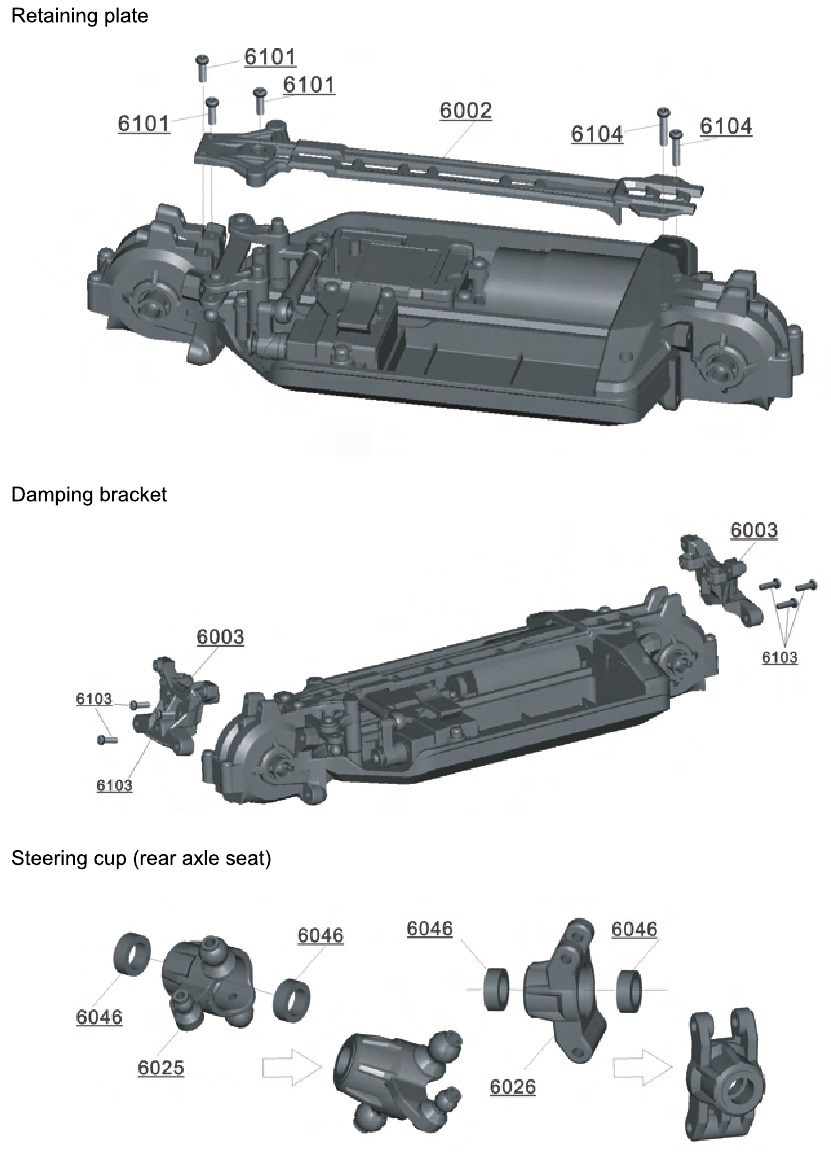

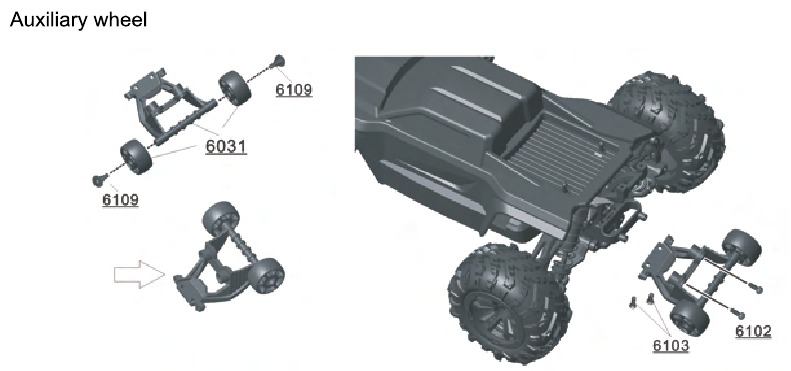

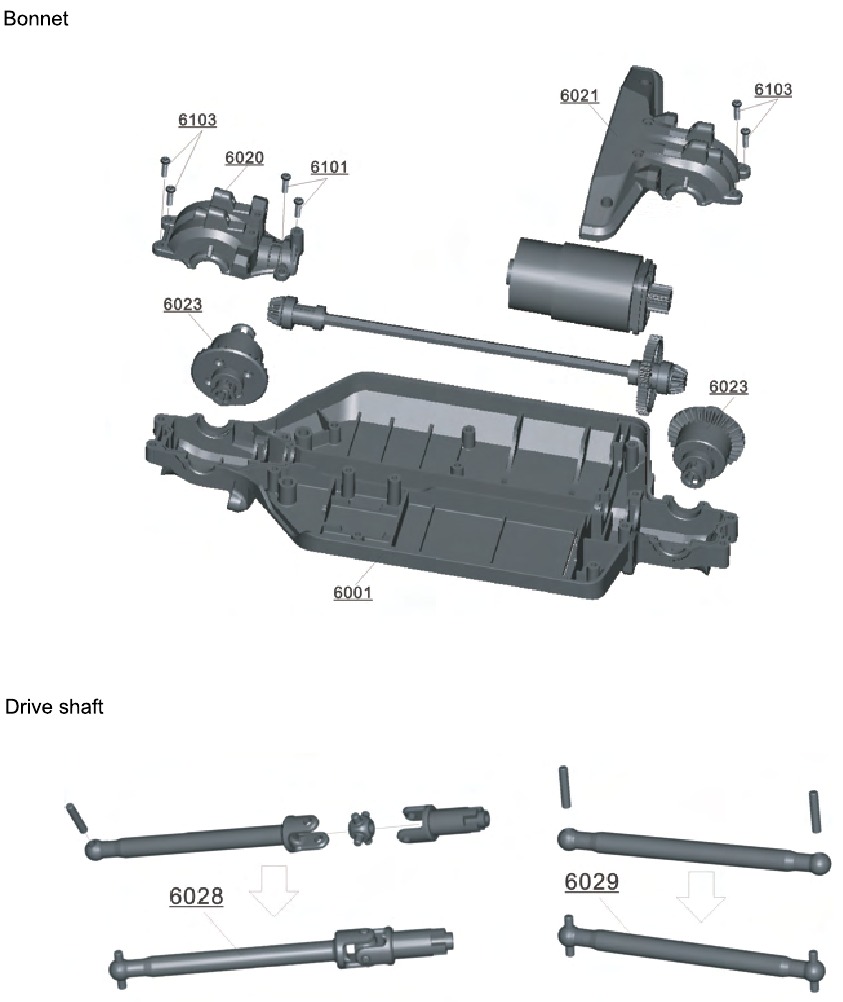

Montageschema

CONTACTINFORMATIE
E-mail: support@contixo.com
Website: www.contixo.com
