Gardena Flex 1890 Handleiding

BEOOGD GEBRUIK

De GARDENA Water Control is bedoeld voor particulier gebruik in huis- en hobbytuinen, uitsluitend voor buitengebruik, om sproeiers en bewateringssystemen aan te sturen. De Water Control kan worden gebruikt voor automatische bewatering tijdens vakanties.

De GARDENA Water Control mag niet worden gebruikt voor industriële doeleinden of in combinatie met chemicaliën, voedingsmiddelen, licht ontvlambare en explosieve materialen.

EERSTE GEBRUIK

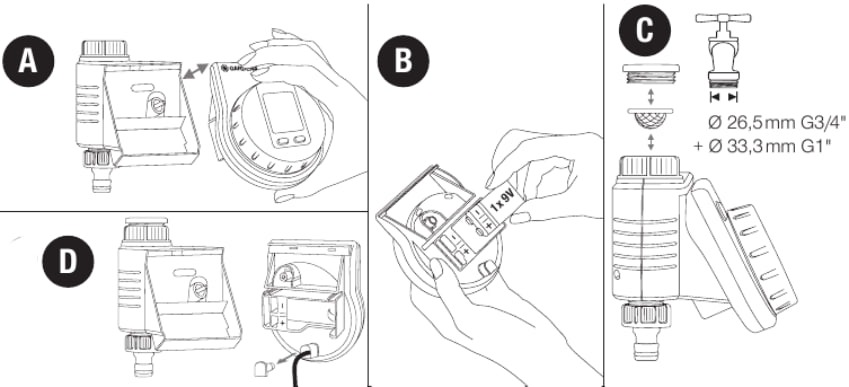

→ (Afb. A – D)

Een video van de inbedrijfstellings- en instellingsprocessen is hier beschikbaar:

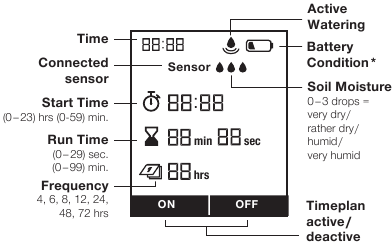

FUNCTIE

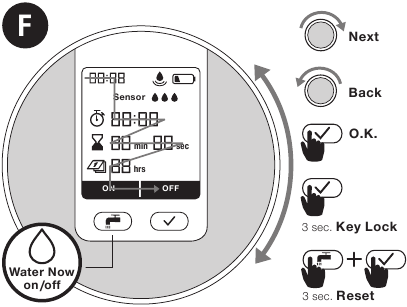

→ (Afb. F)
De instellingen kunnen worden aangepast wanneer het bedieningspaneel is verwijderd. U kunt de instellingen wijzigen of naar de volgende instelling gaan door aan het buitenste wiel te draaien.
Door op de knop te drukken, wordt de betreffende invoer bevestigd. Door de knop minimaal 3 seconden ingedrukt te houden, wordt het display vergrendeld of ontgrendeld.

	max. 1 jaar
	min. 4 weken
	max. 4 weken
	te zwak om opnieuw te openen

Als u langere tijd weg bent, vervang dan de batterij wanneer het batterijsymbool knippert – anders kan het bewateringssysteem uitvallen.

PROGRAMMEREN

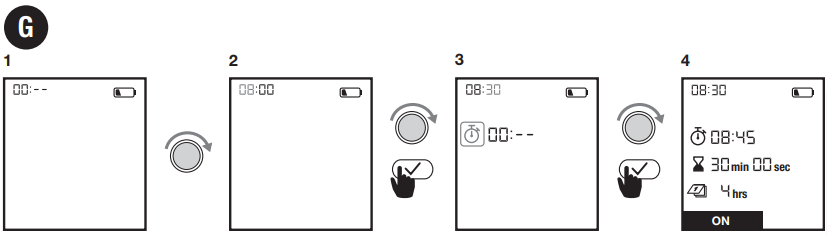

Afb. G:

1. Tijd instellen (uren)
2. Tijd instellen (minuten)
3. Schema selecteren
4. Schema bevestigen

Let op: Als u in het verleden begint en een frequentie van 4, 6, 8, 12 uur instelt, wordt de starttijd na invoer automatisch aangepast.
Bewateringstip: Voor potplanten die regelmatig kleine hoeveelheden water nodig hebben, zijn korte bewateringscycli ideaal in combinatie met een druppelbevloeiingssysteem.
Het opgeslagen bewateringsschema kan worden geactiveerd of gedeactiveerd door op ON / OFF (AAN / UIT) te drukken.

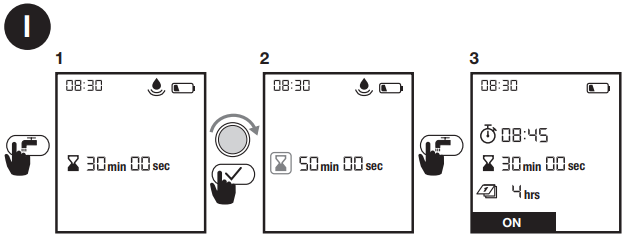

Afb. I:

1. Actieve bewatering
2. De duur van de bewatering wijzigen
3. De actieve bewatering op elk moment stoppen

Door op de knop te drukken, kan de handmatige bewatering op elk gewenst moment worden gestart of gestopt (zie afb. I ).

Grondvochtigheidssensor → (Afb. D en H):
Nadat een grondvochtigheidssensor is aangesloten, wordt het woord "Sensor" weergegeven – dit kan tot 1 minuut duren.
Zodra de grond voldoende vochtig is, wordt er geen bewatering uitgevoerd volgens het schema. Dit heeft geen invloed op actieve (handmatige) bewatering.

Grondvochtigheidssensor, art. 1867 (optioneel verkrijgbaar)

1. De sensor aansluiten
   Er moet vervolgens een werkpunt worden gedefinieerd.
   Dit is het grondvochtigheidsniveau waarop of waarboven er niet mag worden bewaterd (zie de GARDENA Gebruiksaanwijzing van de Grondvochtigheidssensor).
   Er zijn 3 niveaus om uit te kiezen.
   • Tijdens normaal bedrijf wordt het momenteel gemeten niveau voortdurend weergegeven.
   • Het schakelpunt vanaf waar de sensor signaleert dat de grond vochtig is – waardoor bewatering wordt voorkomen – wordt geselecteerd via het aantal niveaus.
   • 0 stippen voor leemachtige grond
     • Sensorrespons wanneer de grond vrij droog is.
   • 3 stippen voor zandgrond
     • Sensorrespons wanneer de grond zeer vochtig is.

Grondvochtigheidssensor, art. 1188, (optioneel verkrijgbaar, modellen tot 2020)
Het grondvochtigheidsniveau waarop er geen bewatering volgens het schema wordt uitgevoerd, kan worden ingesteld met behulp van de schakelpuntcontroller op de grondvochtigheidssensor (zie de GARDENA Gebruiksaanwijzing van de Grondvochtigheidssensor).

ONDERHOUD

→ (Afb. E)

OPSLAG

Om op te bergen:

• Het product moet buiten bereik van kinderen worden bewaard.
• Om de batterij te sparen, moet deze worden verwijderd (afb. B).
• Bewaar de controller en de klepeenheid op een droge, afgesloten en vorstvrije plaats.


PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Oplossing
Er verschijnt geen display	De batterij is verkeerd geplaatst.	Controleer of de polariteitsaanduidingen overeenkomen (+ / –).
	De batterij is leeg.	Plaats een nieuwe (alkaline) batterij.
	De temperatuur op het display is hoger dan 70°C.	Het display verschijnt nadat de temperatuur is gedaald.
Display toont wanneer de knop / instelknop wordt geactiveerd	De knoppen zijn vergrendeld.	Druk 3 seconden op de knop.
Handmatig bewateren is niet mogelijk met de knop	De batterij bijna leeg wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
	De kraan is dichtgedraaid.	Draai de kraan open.
	De controller is niet aangesloten.	Monteer de controller op de behuizing.
	De minimumdruk van 0,5 bar is niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
Het bewateringsprogramma wordt niet uitgevoerd / geen bewatering	Programma-invoer / wijziging tijdens of vlak voor de startpuls.	Voer de programma-invoer / wijziging uit buiten de geprogrammeerde starttijden.
	De klep is eerder handmatig geopend.	Vermijd mogelijke programma-overlappingen.
	De kraan is dichtgedraaid.	Draai de kraan open.
	De grondvochtigheid- of regensensor registreert vocht.	Als het droog is, controleer dan de instelling / locatie van de grondvochtigheid- / regensensor.
	De controller is niet aangesloten.	Monteer de controller op de behuizing.
	De batterij bijna leeg wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
	De minimumdruk van 0,5 bar is niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
De unit sluit niet	De minimale hoeveelheid water die wordt afgenomen is minder dan 20 l/u.	Sluit meer druppelkoppen aan.
	De klep is vervuild.	Spoel in de tegenovergestelde richting van de normale stroomrichting.

LET OP: Neem voor andere storingen contact op met de GARDENA serviceafdeling. Reparaties mogen alleen worden uitgevoerd door GARDENA serviceafdelingen of gespecialiseerde dealers die zijn goedgekeurd door GARDENA.

TECHNISCHE GEGEVENS

ACCESSOIRES / RESERVEONDERDELEN

VEILIGHEIDSINSTRUCTIES

Lees de gebruiksaanwijzing zorgvuldig voor gebruik en bewaar deze voor toekomstig gebruik.

Batterij:
Om ervoor te zorgen dat de Water Control veilig werkt, mag alleen een 9V alkaline mangaanbatterij (alkaline) type IEC 6LR61 worden gebruikt!

Om te voorkomen dat de Water Control uitvalt vanwege een zwakke batterij als u langere tijd weg bent, moet de batterij worden vervangen wanneer het batterijsymbool knippert.

Opstellen:
De Water Control mag alleen verticaal worden opgesteld met de wartelmoer naar boven om te voorkomen dat er water in het batterijvak binnendringt. De minimale waterafgifte om ervoor te zorgen dat de Water Control correct functioneert, is 20 – 30 l/u. Er zijn bijvoorbeeld minimaal 10 x 2-liter druppelkoppen nodig om het Micro-Drip-System aan te sturen.

Bij hoge temperaturen (meer dan 70°C op het display) kan het LCD-display uitgaan. Dit heeft geen enkele invloed op het programma. Wanneer de computer is afgekoeld, licht het LCD-display weer op.
De max. temperatuur voor de waterstroom is 40°C.

Vermijd trekspanning.
→ Trek niet aan de slang die is aangesloten op de Water Control.

Als het bedieningsgedeelte wordt verwijderd wanneer de klep open staat, blijft de klep open staan totdat het bedieningsgedeelte weer is bevestigd.

Hartstilstand! Dit product maakt tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op aandoeningen die mogelijk letsel of de dood tot gevolg kunnen hebben te verminderen, raden we personen met medische implantaten aan om met hun arts en de fabrikant van het medische implantaat te spreken voordat u het product bedient.

Risico op verstikking!
Kleine onderdelen kunnen gemakkelijk worden ingeslikt. Er is ook een risico dat de plastic zak peuters kan verstikken. Houd peuters uit de buurt wanneer u het product monteert.
