Teltonika RUT241 Handleiding
Inhoud

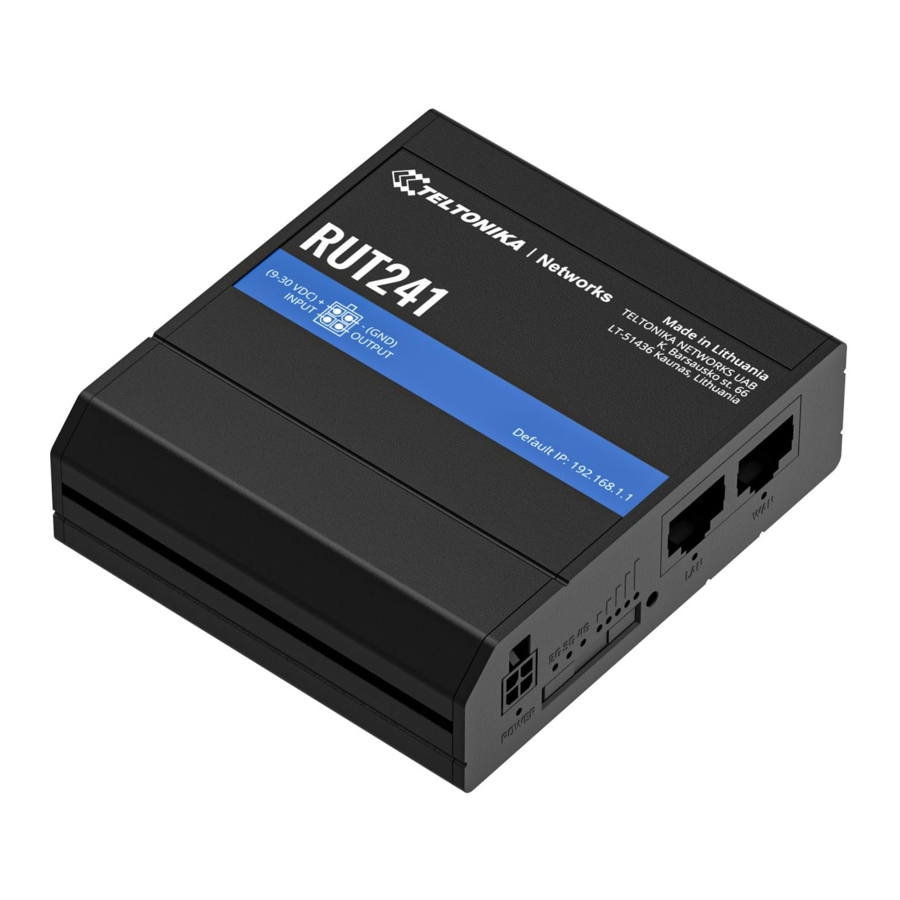

HARDWARE

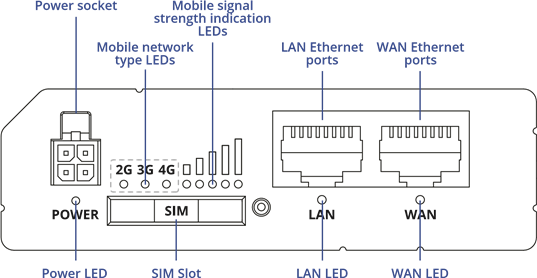

VOORAANZICHT

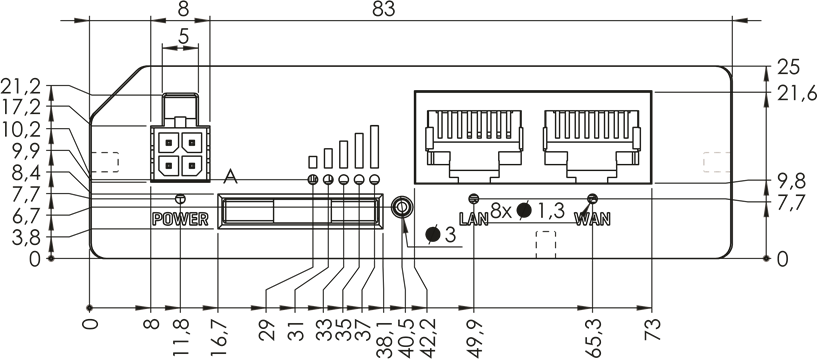

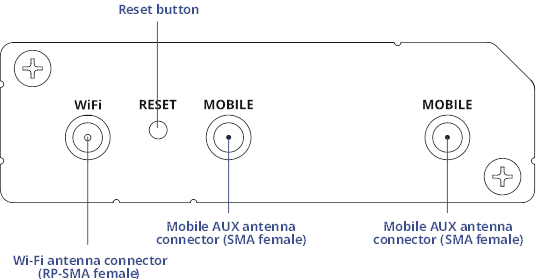

ACHTERAANZICHT

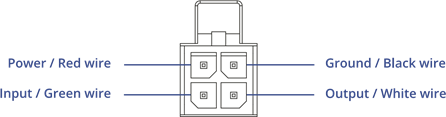

PINOUT VAN DE STROOMVOORZIENING
KENMERKEN
MOBIEL
| Mobiele module | 4G (LTE) – Cat 4 tot 150 Mbps, 3G – Tot 42 Mbps, 2G – Tot 236,8 kbps |
| Status | Signaalsterkte (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, verzonden/ontvangen bytes, verbonden band, IMSI, ICCID |
| SMS | SMS-status, SMS-configuratie, SMS verzenden/lezen via HTTP POST/GET, EMAIL naar SMS, SMS naar EMAIL, SMS naar HTTP, SMS naar SMS, geplande SMS, SMS-automatisch antwoord, SMPP |
| USSD | Ondersteunt het verzenden en lezen van Unstructured Supplementary Service Data-berichten |
| Zwarte/witte lijst | Zwarte/witte lijst van operators |
| Meerdere PDN's | Mogelijkheid om verschillende PDN's te gebruiken voor meerdere netwerktoegangen en -diensten |
| Bandbeheer | Bandvergrendeling, weergave van gebruikte bandstatus |
| APN | Auto APN |
| Bridge | Directe verbinding (bridge) tussen mobiele ISP en apparaat op LAN |
| Passthrough | Router wijst zijn mobiele WAN IP-adres toe aan een ander apparaat op LAN |
DRAADLOOS
| Draadloze modus | IEEE 802.11b/g/n, Access Point (AP), Station (STA) |
| WiFi-beveiliging | WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, Auto Cipher-modi, clientscheiding |
| SSID/ESSID | SSID-stealthmodus en toegangscontrole op basis van MAC-adres |
| WiFi-gebruikers | Tot 50 gelijktijdige verbindingen |
| Draadloze hotspot | Captive portal (Hotspot), interne/externe Radius-server, ingebouwde aanpasbare landingspagina |
ETHERNET
| WAN | 1 x WAN-poort 10/100 Mbps, compliance IEEE 802.3, IEEE 802.3u-normen, ondersteunt auto MDI/MDIX |
| LAN | 1 x LAN-poort, 10/100 Mbps, compliance met IEEE 802.3, IEEE 802.3u-normen, ondersteunt auto MDI/MDIX |
NETWERK
| Routing | Statische routing, dynamische routing (BGP, OSPF v2, RIP v1/v2, NHRP) |
| Netwerkprotocollen | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL) |
| VoIP passthrough-ondersteuning | H.323 en SIP-alg protocol NAT helpers, waardoor een goede routing van VoIP-pakketten mogelijk is |
| Verbindingsbewaking | Ping Reboot, Wget Reboot, Periodic Reboot, LCP en ICMP voor linkinspectie |
| Firewall | Poort doorsturen, verkeersregels, aangepaste regels |
| DHCP | Statische en dynamische IP-toewijzing, DHCP Relay, Relayd |
| QoS / Smart Queue Management (SQM) | Prioriteitswachtrij voor verkeer per bron/bestemming, service, protocol of poort, WMM, 802.11e |
| DDNS | Ondersteunde >25 serviceproviders, anderen kunnen handmatig worden geconfigureerd |
| Netwerkback-up | WiFi WAN, Mobiel, VRRP, Bedrade opties, die elk kunnen worden gebruikt als een automatische Failover |
| Load balancing | Breng internetverkeer in evenwicht over meerdere WAN-verbindingen |
| Hotspot | Interne/externe Radius-server, captive portal, ingebouwde aanpasbare landingspagina |
| SSHFS | Mogelijkheid om een extern bestandssysteem te mounten via het SSH-protocol |
BEVEILIGING
| Authenticatie | Pre-shared key, digitale certificaten, X.509-certificaten, TACACS+, Radius, IP & Login pogingen blokkeren |
| Firewall | Voorgeconfigureerde firewallregels kunnen worden ingeschakeld via WebUI, onbeperkte firewallconfiguratie via CLI; DMZ; NAT; NAT-T |
| Aanvalspreventie | DDOS-preventie (SYN flood protection, SSH attack prevention, HTTP/HTTPS attack prevention), poortscanpreventie (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan attacks) |
| VLAN | Poort- en taggebaseerde VLAN-scheiding |
| Mobiele quotumcontrole | Aangepaste datalimieten voor simkaart |
| WEB-filter | Zwarte lijst voor het blokkeren van ongewenste websites, witte lijst voor het specificeren van alleen toegestane sites |
| Toegangscontrole | Flexibele toegangscontrole van TCP-, UDP-, ICMP-pakketten, MAC-adresfilter |
VPN
| OpenVPN | Meerdere clients en een server kunnen gelijktijdig worden uitgevoerd, 27 versleutelingsmethoden |
| OpenVPN-versleuteling | DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 |
| IPsec | IKEv1, IKEv2, met 14 versleutelingsmethoden voor IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) |
| GRE | GRE-tunnel, GRE-tunnel via IPsec-ondersteuning |
| PPTP, L2TP | Client-/serverinstanties kunnen gelijktijdig worden uitgevoerd, L2TPv3, L2TP via IPsec-ondersteuning |
| Stunnel | Proxy ontworpen om TLS-versleutelingsfunctionaliteit toe te voegen aan bestaande clients en servers zonder wijzigingen in de code van het programma |
| DMVPN | Methode om schaalbare IPsec VPN's te bouwen |
| SSTP | SSTP-clientinstantieondersteuning |
| ZeroTier | ZeroTier VPN-clientondersteuning |
| WireGuard | WireGuard VPN-client en serverondersteuning |
| Tinc | Tinc biedt versleuteling, authenticatie en compressie in zijn tunnels. Client- en serverondersteuning. |
MODBUS TCP SLAVE
| ID-bereik | Reageer op één ID in het bereik [1;255] of een willekeurig |
| Externe toegang toestaan | Toegang via WAN toestaan |
| Aangepaste registers | MODBUS TCP aangepaste registerblokverzoeken, die lezen/schrijven naar een bestand in de router, en kunnen worden gebruikt om de functionaliteit van MODBUS TCP Slave uit te breiden |
MODBUS TCP MASTER
| Ondersteunde functies | 01, 02, 03, 04, 05, 06, 15, 16 |
| Ondersteunde gegevensformaten | 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC) |
MODBUS-GEGEVENS NAAR SERVER
| Protocol | HTTP(S), MQTT, Azure MQTT |
MQTT-GATEWAY
| MQTT-Gateway | Maakt het mogelijk om opdrachten te verzenden en gegevens te ontvangen van MODBUS Master via MQTT-broker |
DNP3
| Ondersteunde modi | TCP Master, DNP3 Outstation |
BEWAKING & BEHEER
| WEB UI | HTTP/HTTPS, status, configuration, FW update, CLI, probleemoplossing, eventlogboek, systeemlogboek, kernellogboek |
| FOTA | Firmware-update vanaf server, automatische melding |
| SSH | SSH (v1, v2) |
| SMS | SMS-status, SMS-configuratie, SMS verzenden/lezen via HTTP POST/GET |
| Call | Herstarten, Status, Mobiele data aan/uit, Output aan/uit, beantwoorden/ophangen met een timer, WiFi aan/uit |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | MQTT Broker, MQTT-uitgever |
| SNMP | SNMP (v1, v2, v3), SNMP-val |
| JSON-RPC | Beheer-API via HTTP/HTTPS |
| MODBUS | MODBUS TCP-status/controle |
| RMS | Teltonika Remote Management System (RMS) |
BEWAKING & BEHEER
| WEB UI | HTTP/HTTPS, status, configuratie, FW-update, CLI, probleemoplossing, gebeurtenislogboek, systeemlogboek, kernellogboek |
| FOTA | Firmware-update vanaf server, automatische melding |
| SSH | SSH (v1, v2) |
| SMS | SMS-status, SMS-configuratie, SMS verzenden/lezen via HTTP POST/GET |
| Call | Herstarten, Status, Mobiele data aan/uit, Output aan/uit, beantwoorden/ophangen met een timer, WiFi aan/uit |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | MQTT Broker, MQTT-uitgever |
| SNMP | SNMP (v1, v2, v3), SNMP-val |
| JSON-RPC | Beheer-API via HTTP/HTTPS |
| MODBUS | MODBUS TCP-status/controle |
| RMS | Teltonika Remote Management System (RMS) |
IoT-PLATFORMS
| Cloud of Things | Maakt bewaking mogelijk van: Apparaatgegevens, Mobiele data, Netwerkinformatie, Beschikbaarheid |
| ThingWorx | Maakt bewaking mogelijk van: WAN-type, WAN IP, Naam mobiele provider, Signaalsterkte mobiel, Type mobiel netwerk |
| Cumulocity | Maakt bewaking mogelijk van: Apparaatmodel, Revisie en serienummer, WAN-type en IP, Mobiele cel-ID, ICCID, IMEI, Verbindingstype, Provider, Signaalsterkte |
| Azure IoT Hub | Kan apparaat-IP, Aantal verzonden/ontvangen bytes, Temperatuur, PIN-telling naar Azure IoT Hub-server verzenden, Status mobiele verbinding, Status netwerkverbinding, IMEI, ICCID, Model, Fabrikant, Serieel, Revisie, IMSI, SIM-status, PIN-status, GSM-signaal, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CEL-ID, Provider, Providernummer, Verbindingstype |
SYSTEEMKENMERKEN
| CPU | Mediatek MIPS 24Kc 580 MHz |
| RAM | 128 MB, DDR2 |
| FLASH-opslag | 16 MB, SPI Flash |
FIRMWARE / CONFIGURATIE
| WEB UI | FW bijwerken vanaf bestand, FW controleren op server, configuratieprofielen, configuratieback-up |
| FOTA | FW bijwerken |
| RMS | FW/configuratie voor meerdere apparaten tegelijk bijwerken |
| Instellingen behouden | FW bijwerken zonder de huidige configuratie te verliezen |
FIRMWARE-AANPASSING
| Besturingssysteem | RutOS (op OpenWrt gebaseerd Linux-besturingssysteem) |
| Ondersteunde talen | Busybox shell, Lua, C, C++ |
| Ontwikkelingstools | SDK-pakket met meegeleverde build-omgeving |
INVOER/UITVOER
| Invoer | 1 x digitale invoer, 0 - 6 V gedetecteerd als logisch laag, 8 - 30 V gedetecteerd als logisch hoog |
| Uitvoer | 1 x digitale uitvoer, Open collector-uitvoer, max. uitvoer 30 V, 300 mA |
| Gebeurtenissen | E-mail, RMS, SMS |
| I/O-goochelaar | Maakt het mogelijk om bepaalde I/O-voorwaarden in te stellen om een gebeurtenis te initiëren |
STROOM
| Connector | 4-pins industriële DC-voedingsaansluiting |
| Ingangsspanningsbereik | 9 – 30 VDC, beveiliging tegen omgekeerde polariteit; piekspanningsbeveiliging >31 VDC 10us max |
| PoE (passief) | Passieve PoE via reserveparen. Mogelijkheid om via LAN-poort van stroom te voorzien, niet compatibel met IEEE802.3af-, 802.3at- en 802.3bt-standaarden, 9-30 VDC |
| Stroomverbruik | < 6,5 W Max |
FYSIEKE INTERFACES
| Ethernet | 2 x RJ45-poorten, 10/100 Mbps |
| I/O's | 1 x digitale ingang, 1 x digitale uitgang op 4-pins voedingsconnector |
| Status-LED's | 3 x status-LED's verbindingstype, 5 x LED's verbindingssterkte, 2 x LAN-status-LED's, 1 x voedings-LED |
| SIM | 1 x SIM-slot (Mini SIM – 2FF), 1,8 V/3 V, externe SIM-houder |
| Stroom | 1 x 4-pins DC-connector |
| Antennes | 2 x SMA voor LTE, 1 x RP-SMA voor WiFi-antenneconnectoren |
| Reset | Herstart-/fabrieksresetknop |
FYSIEKE SPECIFICATIE
| Materiaal behuizing | Aluminium behuizing, plastic panelen |
| Afmetingen (B x H x D) | 83 x 25 x 74 mm |
| Gewicht | 125 g |
| Montageopties | DIN-railmontagesleuven aan de onder- en zijkant |
WERKOMGEVING
| Bedrijfstemperatuur | -40°C tot 75°C |
| Luchtvochtigheid tijdens bedrijf | 10% tot 90% niet-condenserend |
| Ingress Protection Rating | IP30 |
WETTELIJKE & TYPEGOEDKEURINGEN
| Regulatory CE/RED, UKCA, CB |
EMI-IMMUNITEIT
| IMMUNITEITSnormen | EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.4 Final draft EN 301 489-52 V1.2.0 EN 55032:2015+A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019 EN IEC 61000-3-2:2019 |
| ESD | EN 61000-4-2:2009 |
| RS | EN 61000-4-3:2020 |
| EFT | EN 61000-4-4:2012 |
| Piekspanningsimmuniteit (AC-voedingslijn) | EN 61000-4-5:2014+A1:2017 |
| CS | EN 61000-4-6:2014 |
| DIP | EN IEC 61000-4-11:2020 |
RF
| Normen | EN 300 328 V2.2.2, EN 301 511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1 |
VEILIGHEID
| Normen | EN IEC 62311:2020, EN 50665:2017, EN IEC 62368-1:2020+A11:2020, IEC 62368-1:2018 |
WAT ZIT ER IN DE DOOS?

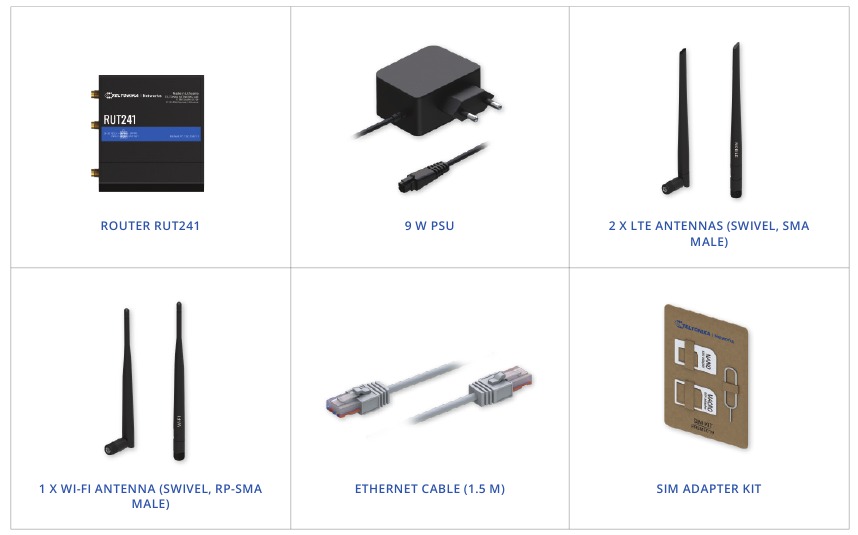

STANDAARDPAKKET BEVAT*
* Voor alle standaard bestelcodes is de inhoud van het standaardpakket hetzelfde, behalve voor PSU.
- Router RUT241
- 9 W PSU
- 2 x LTE-antennes (draaibaar, SMA mannelijk)
- 1 x Wi-Fi-antenne (draaibaar, RP-SMA mannelijk)
- Ethernetkabel (1,5 m)
- SIM-adapterkit
- QSG (Quick Start Guide)
- Verpakkingsdoos
STANDAARD BESTELCODES
| PRODUCTCODE | HS CODE | HTS CODE | PAKKET BEVAT |
| RUT241 010000 | 851762 | 8517.62.00 | Standaardpakket met Euro PSU |
| RUT241 030000 | 851762 | 8517.62.00 | Standaardpakket met Euro PSU |
| RUT241 065000 | 851762 | 8517.62.00 | Standaardpakket met AU PSU |
| RUT241 000000 | 851762 | 8517.62.00 | Standaardpakket met Euro PSU |
| RUT241 098000 | 851762 | 8517.62.00 | Standaardpakket met US PSU |
| RUT241 087000 | 851762 | 8517.62.00 | Standaardpakket met JP PSU |
Neem rechtstreeks contact met ons op voor meer informatie over alle beschikbare verpakkingsopties.
BESCHIKBARE VERSIES
| PRODUCTCODE | REGIO (OPERATOR) | FREQUENTIE |
| RUT241 *0**** | Europa 1 , het Midden-Oosten, Afrika, Korea, Thailand |
|
| RUT241 *1**** | Europa 1 , het Midden-Oosten, Afrika |
|
| RUT241 *3**** | Globaal 1 |
|
| RUT241 *6**** | Australië, Nieuw-Zeeland, Taiwan |
|
| RUT241 *9**** | Noord-Amerika: Verizon, AT&T, T-Mobile |
|
| RUT241 *8**** | Japan |
|
* - Bezoek onze Wiki voor meer gedetailleerde informatie.
1 - Regionale beschikbaarheid - exclusief Rusland & Wit-Rusland.
MONTAGEOPTIES

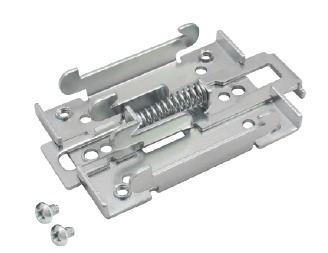

DIN-RAIL KIT
| Parameter | Waarde |
| Montagestandaard | 35 mm DIN-rail |
| Materiaal | Laag koolstofstaal |
| Gewicht | 57 g |
| Inbegrepen schroeven | Philips Pan Head schroef #6-32×3/16, 2 stuks |
| Afmetingen | mm x 46 mm x 20 mm |
| RoHS-conform | V |
DIN-RAIL KIT
- DIN-railadapter
- Philips Pan Head schroef #6-32×3/16, 2 stuks voor RUT2xx/RUT9xx
| BESTELCODE | HS CODE | HTS CODE |
| PR5MEC00 | 73269098 | 7326.90.98 |
Neem rechtstreeks contact met ons op voor meer informatie over alle beschikbare verpakkingsopties.
COMPACTE DIN-RAIL KIT
| Parameter | Waarde |
| Montagestandaard | 35 mm DIN-rail |
| Materiaal | ABS + PC-kunststof |
| Gewicht | 6,5 g |
| Inbegrepen schroeven | Philips Pan Head schroef #6-32×3/16, 2 stuks |
| Afmetingen | mm x 25 mm x 14,5 mm |
| RoHS-conform | V |
DIN-RAIL KIT
- Compacte plastic DIN-railadapter (70x25x14,5 mm)
- Philips Pan Head schroef #6-32×3/16, 2 stuks
| BESTELCODE | HS CODE | HTS CODE |
| PR5MEC11 | 73269098 | 7326.90.98 |
Neem rechtstreeks contact met ons op voor meer informatie over alle beschikbare verpakkingsopties.

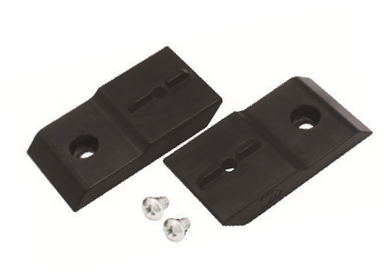

OPPERVLAKMONTAGEKIT
| Parameter | Waarde |
| Montagestandaard | Vlakke oppervlakmontage |
| Materiaal | ABS + PC-kunststof |
| Gewicht | 2x5 g |
| Inbegrepen schroeven | Philips Pan Head schroef #6-32×3/16, 2 stuks |
| Afmetingen | mm x 48 mm x 7.5 mm |
| RoHS-conform | V |
DIN-RAIL KIT
- Oppervlakmontagekit
- Philips PanHead-schroef #6-32×3/16, 2 stuks
| BESTELCODE | HS CODE | HTS CODE |
| PR5MEC12 | 73269098 | 7326.90.98 |
Philips Pan Head schroef #6-32×3/16, 2 stuks
Neem rechtstreeks contact met ons op voor meer informatie over alle beschikbare verpakkingsopties.

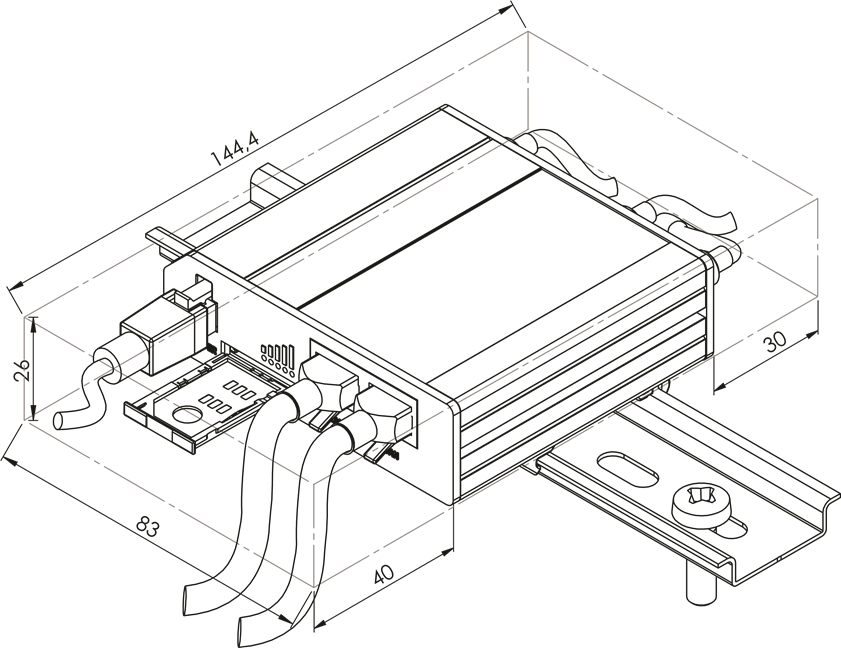

RUT241 RUIMTELIJKE AFMETINGEN & GEWICHT
BELANGRIJKSTE AFMETINGEN
B x H x D afmetingen voor RUT241:
Apparaatbehuizing*: 83 x 25 x 74 mm
Doos: 173 x 71 x 148 mm
*Behuizingsafmetingen worden weergegeven zonder antenneconnectoren en schroeven; kijk voor metingen van andere apparaatelementen naar de onderstaande secties.
BOVENAANZICHT
De onderstaande afbeelding toont de afmetingen van RUT241 en zijn componenten, gezien van bovenaf:
RECHTERAANZICHT
De onderstaande afbeelding toont de afmetingen van RUT241 en zijn componenten, gezien vanaf de rechterkant:

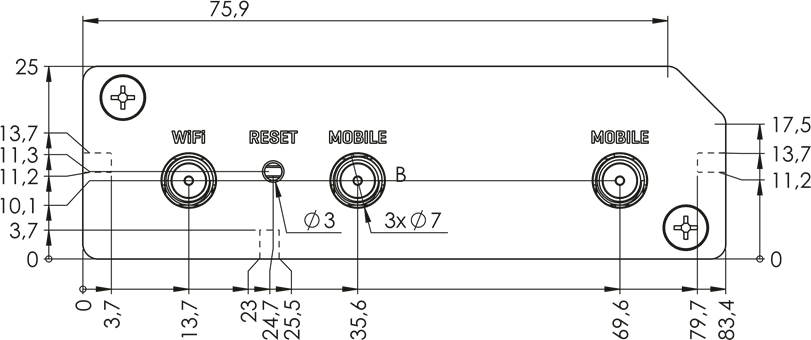

VOORAANZICHT
De onderstaande afbeelding toont de afmetingen van RUT241 en zijn componenten, gezien vanaf de voorkant:
ACHTERAANZICHT
De onderstaande afbeelding toont de afmetingen van RUT241 en zijn componenten, gezien vanaf de achterkant:
VEREISTEN MONTAGERUIMTE
De onderstaande afbeelding toont een benadering van de afmetingen van het apparaat wanneer kabels en antennes zijn aangesloten:
DIN-RAIL

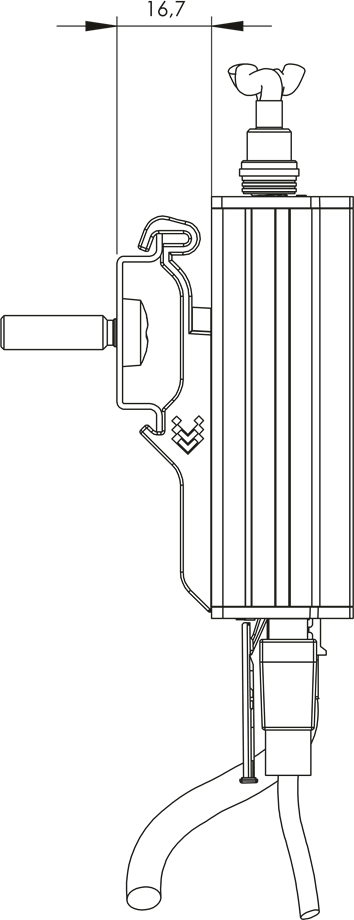

Het onderstaande schema toont uitsteekmetingen van een bevestigde DIN-rail:
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Teltonika RUT241 Handleiding
