SUPER73 ADVENTURE R Handleiding

ALGEMENE INFORMATIE

Let op de volgende symbolen:

Waarschuwingen, voorzorgsmaatregelen en potentiële risico's die verbonden zijn aan het gebruik van uw SUPER73.

Potentiële gevaren voor de veiligheid als de respectieve oproepen tot actie worden genegeerd.
Aanbeveling! Zinvolle aanvullende informatie.

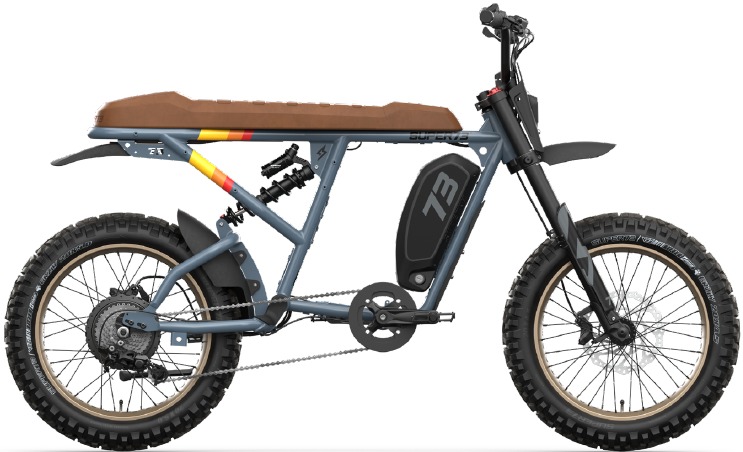

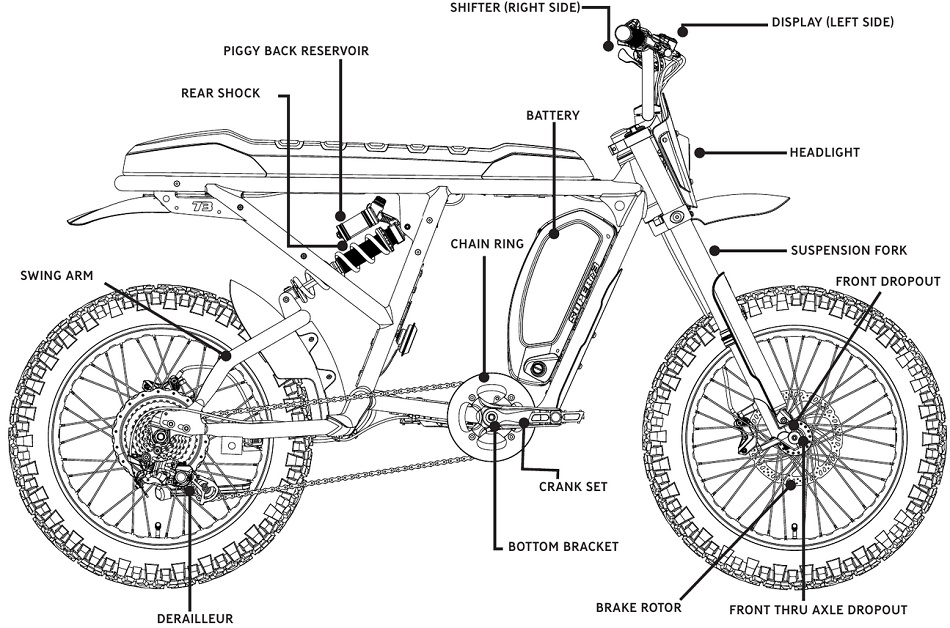

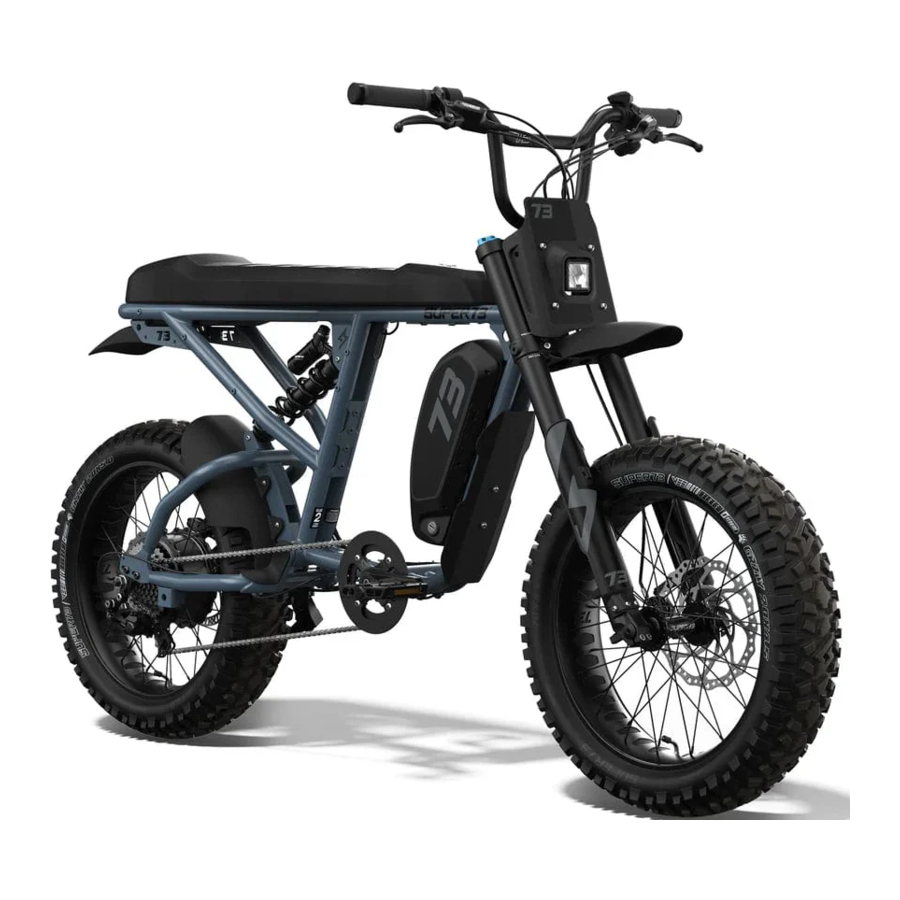

DIAGRAM VAN DE SUPER73-R ADVENTURE-SERIE

AAN DE SLAG

VIDEO
Bekijk onze montagevideo voor stapsgewijze instructies op onze website op eusupport.super73.com.
Gelieve alle montage-instructies volledig te lezen voordat u begint met het bouwen van uw nieuwe fiets.
Als er schade is ontstaan aan uw SUPER73 tijdens het transport, stuur dan foto's naar SUPER73 door ons te e-mailen op customercare-eu@super73.com.

IN DE VERPAKKING

• 1 x lithium-ionbatterij
• 2 x sleutels voor de batterij
• 1 x batterijlader
• 1 x set pedalen
• 1 x dubbelzijdige open ringsleutel met 15 mm en 13 mm uiteinden
• 1 x 5 mm inbussleutel

AANVULLENDE AANBEVOLEN GEREEDSCHAPPEN:

• 2,5 mm inbussleutel
• 4 mm inbussleutel
• Moersleutel

GOED OM TE WETEN:

• De bouten voor de montage van het stuur zijn M6 X 12 mm bouten met binnenzeskantkop.
• Het rechterpedaal heeft de letter "R" erop gegraveerd, het linkerpedaal heeft de letter "L" erop gegraveerd.
• Een 5 mm inbussleutel kan ook worden gebruikt om de remmen af te stellen.
• De binnenbandmaat is 20"x4.5/5" voor de achter- en voorkant met Schrader-ventiel.

Schakel het stroomsysteem uit en verwijder de batterij voordat u werkzaamheden aan uw Super73 uitvoert. Zorg ervoor dat u ook het stroomsysteem uitschakelt en de batterij verwijdert tijdens transport in een voertuig. Onvrijwillige activering van het trapondersteuningssysteem vormt een risico op letsel, overlijden en/of schade aan eigendommen.

MONTAGE-INSTRUCTIES

RIJD NIET op uw SUPER73 als deze verkeerd is gemonteerd. Het rijden op een verkeerd gemonteerde e-bike brengt een risico op letsel, overlijden en/of schade aan eigendommen met zich mee. Voer de veiligheidscontrole vóór het rijden uit voordat u op uw e-bike rijdt (ook vóór het eerste gebruik en vóór alle volgende keren dat u hem gebruikt).

STUURINSTALLATIE

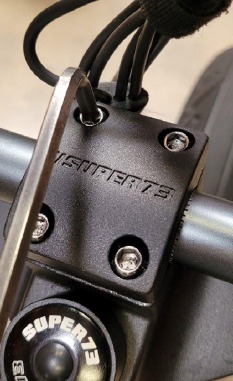

1. Gebruik de 5 mm inbussleutel om de bouten van de stuurklem te verwijderen.

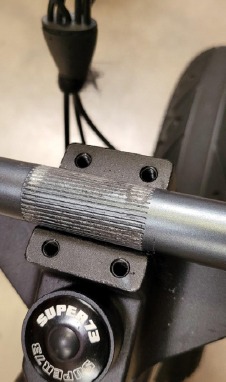

2. Zodra de klem open is, plaatst u de onderste dwarsbalk van het stuur in de groef van de bovenste kroon.

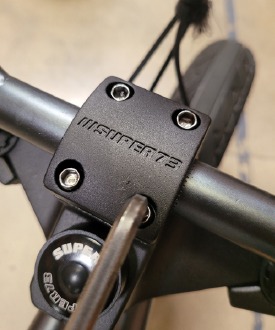

3. Draai de stuurklem losjes vast met de 5 mm inbussleutel en pas de hoek van het stuur aan aan het comfort van de rijder.

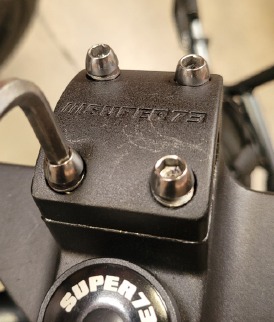

4. Draai de stuurklem kruiselings vast van hoek tot hoek en zorg ervoor dat de klem goed vastzit en het stuur niet beweegt.


PEDALEN INSTALLEREN

1. Installeer en draai de pedalen vast met behulp van de 15 mm open ringsleutel. Zoek naar een letter markering "L" of "R" op elk respectievelijk pedaal en zorg ervoor dat u het linkerpedaal op de linker crank installeert en het rechterpedaal op de rechter crank.

2. Het rechterpedaal wordt met de klok mee vastgeschroefd. Het linkerpedaal wordt vastgeschroefd door het tegen de klok in te draaien.

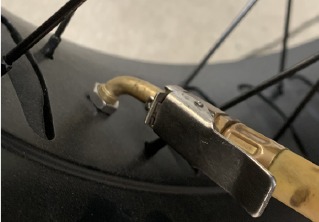

BANDEN OP POMPEN

Voor transportdoeleinden worden banden gedeeltelijk opgepompt verpakt. Banden moeten worden opgepompt met behulp van een pomp met een Schrader-ventiel tot een aanbevolen 20-25 psi (1,38-1,72 bar).

1. Pomp de band op tot een maximale druk van 35 psi om ervoor te zorgen dat de band goed in de velg zit.
2. Zodra deze goed zit, laat u de band leeglopen tot een aanbevolen 20-25 psi (1,38-1,72 bar). De PSI is afhankelijk van het gewicht van de rijder en het type terrein.

De binnenbandmaat is 20"x4.5 of 20"x5" voor de achter- en voorband.

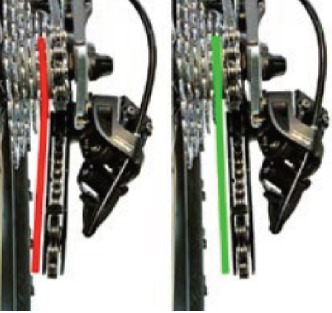

ACHTERDERAILLEUR EN VERSNELLING

Zorg ervoor dat u controleert of uw ketting en derailleur goed zijn uitgelijnd door van achteren naar de derailleur te kijken.

1. De twee katrollen moeten precies onder elkaar uitgelijnd zijn, zodat de ketting recht omhoog loopt van de spanningskatrol naar de jockeykatrol, zonder zijwaartse helling.
2. Vergelijk de lijn van de katrollen met die van de tandwielen erboven.

Meer informatie over het afstellen van de derailleur is te vinden in dit handboek.

LAAD DE BATTERIJ OP

We raden aan om de batterij de eerste keer 6-8 uur op te laden. Dit helpt de lithium-ioncellen te conditioneren voor optimale prestaties.
De batterij kan zowel op de fiets als los van de fiets worden opgeladen. Er worden twee sleutels meegeleverd om de batterij te ontgrendelen en te vergrendelen.

1. Steek de oplader in een 220v EU-stopcontact.
2. Sluit de oplaadkabel aan op de oplaadpoort van de batterij. Zorg ervoor dat u de oplaadkabel correct uitlijnt met de oplaadpoort.
3. Schakel de batterij in door op de aan/uit-knop te drukken. De batterij laadt niet op tenzij deze is ingeschakeld. De aan/uit-knop licht op wanneer erop wordt gedrukt om aan te geven dat deze aan staat.
4. Als u een gashendel heeft, is deze uitgeschakeld tijdens de oplaadsequentie en verschijnt er een oplaadpictogram op het display tijdens het oplaadproces.

Wanneer het laadproces start, wordt de LED van de oplader rood. Zodra de batterij is opgeladen, wordt de LED groen.

1. Schakel de batterij uit.
2. Verwijder de oplaadkabel uit de oplaadpoort van de batterij.
3. Vergeet niet om na het opladen de beschermkap terug te plaatsen op de oplaadpoort van de batterij om deze te beschermen tegen vuil en vocht.
4. Haal de stekker van de oplader uit het stopcontact.

Zorg er altijd voor dat er voldoende ventilatie en een droge, brandveilige omgeving isvoor de oplader, ook voor en na het aansluiten van de oplader.
Daarnaast:

• Laat de batterij niet langer dan 24 uur aangesloten op de actieve oplader.
• Laat de oplader niet langer dan 24 uur aangesloten op een stopcontact.
• Laad de batterij minstens één keer per 90 dagen op en gebruik de fiets.
• Bewaar de fiets niet langer dan 24 uur met een lege batterij. Dit voorkomt een diepe ontlading met onherstelbare gevolgen.
• Gebruik de oplader niet als de oplader, de hoofdkabel of de aansluitkabel zichtbare tekenen van schade vertoont, of als u weet dat ze beschadigd zijn.
• Als de batterij na het opladen aangesloten blijft op de oplader, wordt deze in korte stoten van groen licht in- en weer uitgeschakeld. Dit is geen defect. Het geeft eenvoudigweg aan dat afzonderlijke batterijcellen langzaam worden opgeladen. Zorg er desalniettemin voor dat de batterij niet langer dan 24 uur op de oplader is aangesloten.

Meer informatie over bereik en batterijonderhoud is te vinden in het gedeelte Onderhoud en onderdelen.

Batterijbereik
Het vermogen varieert afhankelijk van de batterijcapaciteit. Als uw batterij bijvoorbeeld 20% is, heeft deze niet zoveel vermogen als een volledig opgeladen batterij. Als uw SUPER73 samen met de batterij naar u is verzonden, laad de batterij dan eerst volledig op. Wanneer een batterij de fabriek verlaat, is deze niet volledig opgeladen zoals vereist door de internationale wetgeving voor lucht- en zeevervoer. De batterij is volledig opgeladen wanneer het LED-lampje op de oplader groen is.

DE MONTAGE IS VOLTOOID!
U bent bijna klaar om te rijden! Controleer voor uw eerste rit (en alle volgende ritten) of uw fiets veilig is om op te rijden met behulp van de veiligheidscontrole voor de rit.

DE FIETS BEDIENEN

Batterijen die niet volledig zijn geplaatst en vergrendeld, kunnen tijdens een rit losraken en eruit vallen. Dit kan een ongeluk veroorzaken dat de batterij kan beschadigen en/of letsel of de dood van de gebruiker of anderen rond de fiets kan veroorzaken.
Steek de sleutel of een ander metalen voorwerp niet in de oplaadpoort, omdat dit kan leiden tot kortsluiting, waardoor uw batterij niet meer kan worden opgeladen en moet worden vervangen.
Ga niet op een e-bike zitten terwijl de standaard de e-bike ondersteunt.
Voer het inrijproces van de remblokken uit voor uw eerste rit.

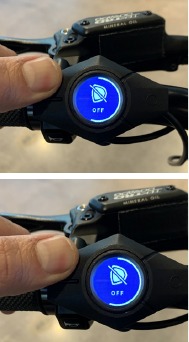

1. E-BIKE INSCHAKELEN

   • Zet de standaard uit, pak de remgreep vast om de remmen te activeren en ga op de SUPER73 zitten.
   • Druk op de batterijknop om de e-bike aan te zetten.
   • Zodra het scherm oplicht, is het gaspedaal of de trapondersteuning actief en bent u klaar om te rijden.
2. DE INFORMATIE DIE OP HET SCHERM WORDT WEERGEGEVEN, WIJZIGEN

   • Druk kort op de "O" button om de informatie die op het scherm wordt weergegeven, te wijzigen.
     • Snelheid (mph/ kmh)
     • Bereik (mijlen/km)
     • Trapondersteuning (0-4)
     • Totaal (mijlen/km)
3. DE KOPLAMP BEDIENEN

   • De SUPER73-R Adventure Series is uitgerust met een voor koplamp en achterremlicht.
   • Om de koplamp te activeren, houdt u de omhoogknop "^" op het scherm ingedrukt totdat de lampen oplichten. Volg dezelfde stap om de lampen uit te schakelen.
   • Het achterlicht wordt helderder wanneer de remhendels worden ingedrukt, ongeacht of de koplamp aan of uit is.

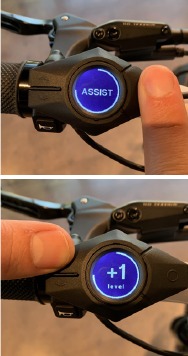

4. TRAPONDERSTEUNING
   Om uw trapondersteuningsmodus te selecteren, volgt u deze stappen zodra het scherm is ingeschakeld en u op de SUPER73 zit:

   • Druk kort op de menu "O" button om te schakelen tussen de weergaven op het scherm totdat "Assist" (ondersteuning) op het scherm verschijnt.
   • Druk op de omhoogknop "" om het niveau van de trapondersteuning te verhogen. Om het niveau van de ondersteuning te verlagen, drukt u op de omlaagknop "v". De trapondersteuning varieert van 1-4, waarbij 0 betekent dat de trapondersteuning is uitgeschakeld. Hoe hoger het niveau, hoe meer elektrische ondersteuning u krijgt en hoe minder u hoeft te trappen.
     • Niveau 1 (ECO) - 25% snelheidsvermogen
     • Niveau 2 (TOUR) - 50% snelheidsvermogen
     • Niveau 3 (SPORT)- 75% snelheidsvermogen
     • Niveau 4 (SUPER) - 100% snelheidsvermogen
   • Zodra u begint met trappen, activeert de trapondersteuningssensor de motor en begint u te versnellen tot het geselecteerde ondersteuningsniveau.
5. REMMEN

   • De remhendels zijn uitgerust met remsensoren die de stroom naar de motor onderbreken wanneer de hendels worden ingedrukt. De SUPER73-R Adventure Series maakt gebruik van Tektro hydraulische remsystemen. De rechterhendel activeert de achterremmen wanneer deze wordt ingedrukt en de linkerhendel activeert de voorremmen wanneer deze wordt ingedrukt.
   • De remoriëntatie van de SUPER73 is als volgt:
     Achterrem = rechterhendel
     Voorrem = linkerhendel
6. INSTELLINGENMENU
   • Houd de "O" button op het scherm ingedrukt om het instellingenmenu te activeren.
   • De instellingsopties omvatten:
     • Contrast - schermvenstercontrast 0-100.
     • Eenheden - de standaard is ingesteld op km/C.
     • Positie - verandert de oriëntatie van het scherm als het zich aan de linker- of rechterkant van de e-bike bevindt.
     • Achtergrondverlichting - vermogen van de schermachtergrondverlichting 0-100.
     • Versie - geeft de softwareversie van het systeem aan.
     • Munt - geeft het laadniveau van de 3 V batterij van het scherm weer.
7. RIJMODI WIJZIGEN
   Elke fiets wordt geleverd met 4 trapondersteuningsmodi en 4 snelheidsniveaus die toegankelijk zijn via de SUPER73 App, zodat u uw rijmodus kunt aanpassen aan uw terrein.
   De fiets staat standaard in Modus 1 (EPAC) in Europa en het VK. Het is de verantwoordelijkheid van de rijder om de lokale e-bikevoorschriften te volgen. Zorg ervoor dat u op de hoogte bent van uw lokale verkeersregels.
   U kunt links vinden naar meer informatie over e-bikeregels in het gedeelte Wettelijke vereisten van deze handleiding.
8. SCHAKELEN
   De SUPER73-R Adventure Series is uitgerust met een 8-speed versnellingsset. Versnellingen kunnen u helpen bij het rijden op verschillende terreinen. Grotere versnellingen zijn ideaal voor het rijden op vlakke wegen en kleinere versnellingen zijn ideaal voor het beklimmen van heuvels.

   • De versnellingshendels zijn aan de rechterkant van de e-bike geïnstalleerd. Hendel A schakelt de versnelling omhoog (groter) en hendel B schakelt de versnelling omlaag (kleiner).
   • Terwijl u vooruit trapt, drukt u met uw duim op hendel A om de versnelling omhoog te schakelen.
   • Terwijl u vooruit trapt, trekt u met uw wijsvinger aan hendel B om omlaag te schakelen.

Schakel nooit van versnelling zonder op de e-bike te trappen. U moet actief vooruit trappen om van versnelling te kunnen wisselen. Achteruit trappen kan ervoor zorgen dat de ketting ontspoort.

9. DE E-BIKE UITSCHAKELEN

   • Wanneer u klaar bent met het rijden op uw SUPER73, is het belangrijk om de stroom correct uit te schakelen.
   • Schakel de e-bike uit door op de aan/uit-knop op de batterij te drukken. Het lampje op de aan/uit-knop moet uitgaan wanneer de stroom correct is uitgeschakeld. De e-bike wordt automatisch uitgeschakeld wanneer deze langer dan 5 minuten niet wordt gebruikt.
   • U kunt de batterij opladen terwijl deze op de SUPER73 zit, of door de batterij van de houder te verwijderen en afzonderlijk op te laden.

Gids voor het afstellen van de vering

De vering staat standaard op een basisinstelling. Volg de onderstaande richtlijnen om de vering aan te passen aan uw gewenste comfortniveau. De SUPER73-R Adventure Series is uitgerust met een omgekeerde spiraalveer en de mogelijkheid om de voorspanning, compressie en rebounddemping aan te passen. De achtervering is een coilover piggyback monoshock met de mogelijkheid om de voorspanning, compressie en rebounddemping aan te passen.
Als een van de instructies uw vaardigheden te boven gaat, raden we u aan uw SUPER73 naar een gecertificeerde e-bikespecialist of professionele fietsenmaker te brengen voor aanpassingen.

Het wijzigen van de afstelling van de vering kan de handling- en remeigenschappen van uw SUPER73 veranderen. Wijzig de afstelling van de vering nooit tenzij u grondig bekend bent met de instructies en aanbevelingen van het veersysteem, en controleer altijd op veranderingen in de handling- en remeigenschappen van de SUPER73 na een aanpassing van de vering door een zorgvuldige testrit te maken in een risicovrije omgeving. Als u dit niet doet, ontstaat er een risico op letsel, overlijden en/of materiële schade.

Afstellingen voorvering

Compressie afstellen
Compressie wordt afgesteld met de draaiknop op de rechter bovenpoot.

• Draai de compressieknop met de klok mee om de compressie demping te verhogen.
• Draai de compressieknop tegen de klok in om de compressiedemping te verlagen.

Voorspanning afstellen
De voorspanning wordt afgesteld met de draaiknop op de linker bovenpoot.

• Draai de knop met de klok mee (+) om de druk op de spiraalveer te verhogen.
• Draai de knop tegen de klok in (-) om de druk op de veer te verlagen spiraal.

Rebound afstellen
De rebound wordt afgesteld met de draaiknop op de rechter onderpoot.

• Draai de reboundknop met de klok mee om de rebound van uw vering te vertragen (demperverhoging).
• Draai de reboundknop tegen de klok in om de rebound te versnellen (demperverlaging).

Afstellingen achtervering

Sag meten
Om de sag te meten, plaatst u uw e-bike ergens waterpas waar u veilig uw volledige gewicht op de e-bike kunt plaatsen terwijl u in evenwicht bent. Als u geen manier hebt om de e-bike veilig in evenwicht te houden tijdens deze stap, laat dan een vriend de e-bike helpen in evenwicht te houden tijdens dit deel van de afstelling.

• Schuif de bumper helemaal omhoog naar de schokdemperkamer. Ga dan op de e-bike zitten, activeer de remmen en plaats uw volledige gewicht op de e-bike. Stap van de e-bike af en meet de hoeveelheid beweging tussen de bumper en de schokdemperkamer.
• Als het meer of minder is dan 20 mm, begin dan met het aanpassen van de compressie en stem vervolgens af met de voorspanningsafstelling.

Voorspanning afstellen
Om de voorspanning af te stellen, draait u aan de moer aan de bovenkant van de spiraalveer.

• Draai de veermoer aan de bovenkant van de spiraalveer met de klok mee om de druk op de spiraalveer te verhogen.
• Draai de veermoer tegen de klok in om de druk op de veer te verlagen spiraal.

Bij het aanpassen van de druk op de spiraalveer, hebt u mogelijk een steeksleutel nodig om de afstelling te maken als u deze niet met de hand op de gewenste druk kunt vastdraaien.

Compressie afstellen
Om de compressie af te stellen, draait u aan de draaiknop aan de bovenkant van het piggybackreservoir op de achterschokdemper.

• Draai de knop met de klok mee (+) om de druk te verhogen.
• Draai de knop tegen de klok in (-) om de druk te verlagen.

Rebound afstellen
De rebound wordt afgesteld met behulp van de draaiknop aan de basis van de monoshock.

• Draai de reboundknop met de klok mee om de rebound te vertragen (demper verhoging).
• Draai de reboundknop tegen de klok in om de rebound te versnellen (demperverlaging).

Aanhaalspecificaties voorvorkvering (momentsleutel vereist voor afstelling)

• Asklemmen - 8,14 Nm (6 ft/lb)
• As - 6,78 Nm (5 ft/lb)
• Bovenste pootklemmen - 8,14 Nm (6 ft/lb)
• Onderste pootklemmen - 8,14 Nm (6 ft/lb)
• Stuurbuisklem - 10,85 Nm (8 ft/lb)

SUPER73 APP

Rijd nooit op uw e-bike en pas geen instellingen aan in uw app terwijl de e-bike in beweging is. Ga aan de kant en oefen veilig rijden. Het gelijktijdig bedienen van uw e-bike en de app brengt een risico op letsel, overlijden en/of materiële schade met zich mee.

IN EUROPA/MODELLEN ZONDER GASPEDAAL
Raadpleeg onze website voor instructies of vraag het aan uw dealer.
Raadpleeg voor meer informatie over het gebruik van de SUPER73 App de pagina SUPER73 App https://eu.super73.com/pages/mobile-app?_pos=2&_psq=app&_ss=e&_v=1.0 op onze website.
Er zijn aanvullende voorwaarden van toepassing op het gebruik van de SUPER73 App.
Scan de QR-code om de SUPER73-app te downloaden!

ONDERHOUDSSCHEMA

Intensief gebruik van de SUPER73 kan mogelijke schade aan het frame en de voorvork veroorzaken. Het is belangrijk om het frame en de vork te inspecteren en te zoeken naar tekenen van scheuren. Een gebroken of gescheurd frame en vork kunnen een ongeluk en letsel veroorzaken.
Om de levensduur van uw fiets te verlengen, volgt hier een voorbeeld van een onderhoudsschema, bij beoogd gebruik, dat wij aanbevelen:

1. VOOR EN NA ELKE RIT
   • Controleer de uitlijning van de wielen.
   • Controleer de laadtoestand van de batterij.
   • Controleer of de remmen goed werken.
   • Controleer de banden op lekke banden.
   • Berg de fiets voorzichtig op een schone en droge plaats op.
   • Controleer of uw standaard goed vastzit.
   • Controleer op losse kabels of draden die mogelijk worden belast bij het draaien van het voorwiel van links naar rechts.
   • Inspecteer alle hardware om er zeker van te zijn dat deze goed is vastgedraaid.
2. ELKE MAAND
   • Inspecteer het stuur en de stuurbuis op ongebruikelijke bewegingen.
   • Controleer de kabels, banden, handgrepen.
   • Controleer de slijtage van de remschijven, remblokken en vervang ze indien nodig.
   • Controleer de spanning van de spaken en zorg ervoor dat de wielen recht en goed gespaakt zijn.
   • Smeer de ketting en controleer de spanning in de ketting.
   • Inspecteer de ophangingscomponenten op slijtage en voer de nodige aanpassingen uit.
   • Inspecteer alle hardware om er zeker van te zijn dat deze goed is vastgedraaid.
3. ELKE ZES MAANDEN (afhankelijk van de frequentie en het type gebruik)
   • Inspecteer het frame en de vork en zoek naar tekenen van scheuren in het metaal.
   • Controleer de trapas en de krukas en draai de bouten op elke crank vast.
   • Controleer en smeer de wielnaven, balhoofdset, alle onderdelen in wrijving.
   • Smeer de ophangingscomponenten en draai de hardware vast.

Voor uw eigen veiligheid adviseren wij u om uw SUPER73 naar een E-bikespecialist of professionele fietsenmaker te brengen voor inspectie als een van de aanbevolen onderhoudsprocedures niet binnen uw vaardigheden ligt.

Rijd niet verder op uw SUPER73 als er een storing optreedt in hardware, inclusief bouten en bevestigingsmiddelen die integraal deel uitmaken van het remsysteem of de wielassemblage. Het rijden op uw SUPER73 met defecte of ontbrekende hardware kan u een risico opleveren op mogelijk letsel of overlijden.

ONDERHOUD & COMPONENTEN

Voordat u werkzaamheden aan uw SUPER73-elektrisch systeem uitvoert, moet u het systeem uitschakelenen de batterij verwijderen. Onvrijwillige activering van het SUPER73-systeem brengt een risico op letsel, overlijden en/of materiële schade met zich mee.

UW FIETS WASSEN EN ONDERHOUDEN

Vuil, zout en andere elementen kunnen uw fiets beschadigen. Maak uw SUPER73 regelmatig schoon en bescherm hem tegen corrosie. Gebruik helder water om schoon te maken en een milde zeep indien nodig om vet en andere resten op te lossen. Spuit geen water rechtstreeks op uw SUPER73.
Gebruik in plaats daarvan een licht vochtige doek om vuil of afval weg te vegen. Behandel oppervlakken na het drogen van uw fiets met een verzorgingsproduct. Veeg ten slotte alle onderdelen af met een schone, zachte doek.

Reinig uw SUPER73 niet met een sterke waterstraal of stoomstraal vanaf korte afstand en let er vooral op dat u geen water op of in de buurt van de batterij spuit. Dit kan de batterij beschadigen en brandgevaar opleveren. Bovendien kan het water langs de afdichtingen komen en in de lagers terechtkomen. Smeermiddelen worden dan verdund, waardoor de wrijving toeneemt. Op de lange duur zullen de lageroppervlakken verslechteren.

BANDEN/WIELEN

De SUPER73-R Adventure heeft bandenmaten van 20"x4.5" (voor) en 20"x5" (achterbanden) met binnenbanden en een velglint. De binnenbandmaat voor de banden is 20"x4.5/5". De banden zijn ontworpen voor duurzaamheid en veiligheid bij normale fietsactiviteiten. Banden moeten echter voor elk gebruik worden gecontroleerd op de juiste spanning en conditie.
De juiste spanning, goed onderhoud en snelle vervanging zorgen ervoor dat de operationele kenmerken van uw fiets behouden blijven en gevaarlijke situaties worden vermeden.
Banden moeten worden opgepompt met een pomp met een Schrader-ventieltip met een aanbevolen druk tussen 1,38-1,72 bar (20-25 psi), afhankelijk van het gewicht van de rijder en het type terrein. Controleer de staat van de banden en velgen op beschadigingen, scheuren of vervorming. Het minimale aanhaalmoment van de wielmoeren is 21,69 Nm (16ft/lb).
Het is essentieel dat de juiste bandenspanning te allen tijde wordt gehandhaafd. Pomp uw banden niet te zacht of te hard op. Een lage druk kan leiden tot verlies van controle en te hard opgepompte banden kunnen barsten. Het niet handhaven van de juiste bandenspanning die in de handleiding wordt aangegeven, kan op elk moment leiden tot defecten aan de band en/of het wiel.
Pomp uw banden op met een gereguleerde luchtbron met een beschikbare manometer. Het oppompen van uw banden met een niet-gereguleerde luchtbron kan leiden tot overmatig oppompen, waardoor een band explodeert. Wanneer de slijtage van de banden duidelijk wordt of er een gat in de band wordt gevonden, moet u de banden en/of binnenbanden vervangen voordat u de fiets gebruikt, anders kunnen er verwondingen bij de bestuurder en/of schade aan uw fiets ontstaan.
Naast de juiste spanning helpt een correcte wieluitlijning om de bandenslijtage te verminderen. Als u merkt dat een band ongelijkmatig versleten is, laat dan een professionele fietsenmaker de wieluitlijning controleren.

HELMEN/REFLECTOREN

Er moet te allen tijde een goed passende ANSI- of SNELL-goedgekeurde (of CE als u zich in Europa bevindt) fietsveiligheidshelm worden gedragen tijdens het fietsen, of zoals aanbevolen volgens uw lokale wetgeving. Draag altijd een goed passende helm die het voorhoofd bedekt tijdens het fietsen. Verder kunnen lokale eisen specifieke veiligheidsvoorzieningen vereisen. Het is uw verantwoordelijkheid om uzelf vertrouwd te maken met de wetten van het land/de staat waar u fietst en om te voldoen aan alle toepasselijke wetten, inclusief het op de juiste manier uitrusten van uzelf en uw fiets zoals de wet vereist.
Reflectoren zijn belangrijke veiligheidsvoorzieningen die zijn ontworpen als een integraal onderdeel van uw fiets. Bepaalde voorschriften vereisen dat elke fiets is uitgerust met reflectoren aan de voorkant, achterkant, wielen en pedalen. Deze reflectoren zijn ontworpen om straatlantaarns en autolichten op te vangen en te reflecteren op een manier die u helpt om gezien en herkend te worden als een bewegende fietser. Controleer de reflectoren en hun montagebeugels regelmatig om er zeker van te zijn dat ze schoon, recht, onbeschadigd en stevig gemonteerd zijn.

REMMEN

Remmen vormen een integraal onderdeel van de werking van uw e-bike en moeten goed worden onderhouden, afgesteld en indien nodig worden vervangen. Als een van deze taken niet tot uw vaardigheden behoort, raden we u aan uw SUPER73 naar een e-bike specialist of professionele fietsenmaker te brengen.
Het hydraulische remsysteem vereist dat er goed onderhoud wordt uitgevoerd aan de remblokken, rotors en ook aan de hydraulische remleiding. Controleer altijd of uw remmen in goede staat zijn om veilig te kunnen rijden.
Voor optimale remprestaties zijn SUPER73-fietsen uitgerust met Tektro-schijfremmen. De handleidingen voor het afstellen van Tektro-remmen zijn beschikbaar op www.tektro.com.
De remoriëntatie van de SUPER73 is als volgt:
Achterrem = rechter hendel
Voorrem = linker hendel
Remmodellen: Hydraulic Tektro HD-E730
https://www.tektro.com/products.php?p=254
Remblokken: Tektro QIITS
https://www.tektro.com/products.php?p=256
Op een hydraulische schijfrem wordt de slijtage van de remblokken automatisch gecompenseerd. Controleer eenvoudigweg de uitlijning van de remblokken met de schijf en controleer of het wiel ook is uitgelijnd. Een goede uitlijning zorgt voor de afwezigheid van geluid en normale slijtage van de remblokken.
Om een maximale levensduur van de remcomponenten te garanderen, moet u vervuiling van de remblokken en de schijf door vettige stoffen vermijden.
Controleer regelmatig de staat van uw kabels, leidingen of kabelboom en de slijtage van uw remblokken.
Sommige rotors zijn alleen compatibel met "resin"-remblokken. Gebruik geen metalen remblok met rotors die gemarkeerd zijn met "resin".
Voor een betere ergonomie en veiligheid raden we u aan de remhendels af te stellen in een positie die natuurlijk aanvoelt. Als u vragen of opmerkingen heeft, neem dan contact op met SUPER73.

NIEUW REMBLOK & ROTOR INRIJPEN

Elke keer dat u uw remblokken, rotors of beide vervangt, is het belangrijk dat ze goed worden ingereden voor optimale prestaties. Om uw remmen na vervanging goed in te rijden, versnelt u uw e-bike tot 25 km/u en bedient u vervolgens uw remmen om de e-bike bijna tot stilstand te brengen en herhaalt u dit proces maximaal 8-10 keer. Dit proces zorgt ervoor dat uw remblokken gelijkmatig slijten en verwijdert ook oppervlakteglazuur en vervuiling van de installatie. Oppervlakteglazuur op remblokken kan "piepende remmen" veroorzaken.

DE REMBLOKKEN VERVANGEN

Wanneer de remblokken versleten zijn, zorg er dan voor dat u beide spelingen tussen de rotor en het remblok zo aanpast dat ze gelijk en in evenwicht zijn. Als slechts één kant wordt afgesteld, kan dit remfalen veroorzaken.

1. Remblokken en remblokveren worden op hun plaats gehouden door een 3 mm remblokborgbout op de remklauw. Om de remblokken en de remblokhouder te verwijderen, schroeft u de borgbout los en duwt u vervolgens de remblokken en de houder voorzichtig naar buiten. Dit kan gemakkelijker te bereiken zijn met behulp van een inbussleutel.
2. Eenmaal los van de remklauw kunnen de remblokken eenvoudig uit de remblokhouder worden verwijderd.

DE TEKTRO-GARANTIE

De remmen op uw SUPER73 zijn remmen van het merk Tektro. Voor fabricageproblemen of vragen met betrekking tot Tektro-remmen kunt u contact opnemen met een lokale Tektro-vertegenwoordiger. De contactgegevens van de distributeurs en servicepunten vindt u op de volgende link: http://www.tektro.com/service-a.php?t=2

ACCU

De accu is een van de belangrijkste onderdelen van uw SUPER73 e-bike. Door de volgende aanbevolen werkwijzen te volgen, kunt u de levensduur optimaliseren:

• Bewaar een lege accu niet. Deze kan in een diepe ontlading terechtkomen, wat de levensduur verkort. Accu's die diep ontladen zijn, vallen niet onder de garantie.
• Gebruik niet meer dan één accu tegelijk.
• Maak er een gewoonte van om de accu na elke rit op te laden, zodat uw e-bike altijd klaar is voor gebruik.
• Zelfs als de accu bestand is tegen opslagtemperaturen tussen -10°C en 40°C (23°F - 104°F), kunt u de houdbaarheid optimaliseren door hem bij kamertemperatuur tussen 18° - 23°C (65° - 75°F) te bewaren.
• Neem de bedrijfsomstandigheden tussen 4°C - 30°C (40°F - 85°F) in acht.
• Laat uw accu niet langdurig blootgesteld aan hoge temperaturen of direct zonlicht (bijvoorbeeld op de achterbank van een auto in direct zonlicht).
• Zorg ervoor dat de contacten altijd schoon zijn en steek geen metalen voorwerpen erin.
• Gooi de accu niet bij het algemene afval. Er zijn geschikte verwijderingsmethoden voor lithium-ionaccu's. Raadpleeg uw plaatselijke afvalverwerkingsvoorschriften.

Open de accu of oplader niet. Er is een risico op kortsluiting. Het openen van de accu of oplader maakt de garantie ongeldig. Bescherm de accu en oplader tegen mechanische schade, hitte (bij langdurige blootstelling aan zonlicht), vuur en onderdompeling in water. Er is een risico op explosie en/of een risico op letsel, overlijden en/of schade aan eigendommen. Bij beschadiging en onjuist gebruik van de accu of oplader kunnen er dampen vrijkomen. Houd kinderen uit de buurt van de accu en oplader.
Volg de juiste oplaadinstructies voordat u de accu oplaadt. Gebruik voor het opladen van de accu alleen de originele oplader of een oplader die door de fabrikant is goedgekeurd. Verwijder de accu uit de oplader en koppel de oplader los van de stroomvoorziening wanneer het opladen is voltooid.

BEREIK

Het maximale bereik van een volledig opgeladen accu hangt af van vele variabelen, zoals: leeftijd van de accu, type terrein en helling, gewicht van de bestuurder, snelheid, buitentemperatuur, rijstijl, hoeveelheid trappen of bandenspanning.

Bereik bij koud weer:

• De accucapaciteit zal tijdelijk verminderen bij kou. Dit is een normaal verschijnsel en wijst niet op een beschadigde of defecte accu. Zodra de accu is opgewarmd, moet de accucapaciteit weer normaal zijn.
• De accu moet tijdens koude dagen bij kamertemperatuur worden bewaard en opgeladen. Het stroomverbruik warmt de accu op en u profiteert van een goede levensduur van de accu, zelfs als het buiten koud is.
• Plan tijdens koud weer kortere ritten of trap met een lagere mate van ondersteuning.

Omstandigheden die het bereik van uw accu beïnvloeden:

• Temperatuur: Extreme kou en hitte kunnen de capaciteit van de accu beïnvloeden.
• Totaal aantal laadcycli: Naarmate de accu ouder wordt, kan de totale capaciteit afnemen.
• De accu heeft in totaal 1.000 volledige cycli als hij nieuw is.
• Wind: Rijden tegen een sterke tegenwind in kan het bereik verkleinen.
• Wegomstandigheden: Overmatig ruw of heuvelachtig terrein vereist de consumptie van meer vermogen.
• Belasting: Het vervoeren van extra lading op de fiets of in een rugzak verbruikt meer energie.
• Gewicht van de bestuurder: neem het maximale gewicht van 147 kg (325 lbs) in acht.
• Herhaaldelijk optrekken vanuit stilstand.
• Slecht onderhoud: Ondergepompte banden, slecht afgestelde remmen en/of een droge of vuile ketting kunnen het bereik verkleinen.

Tips voor het maximaliseren van het bereik:

• Laad de accu op bij een temperatuurbereik tussen 18,3°C - 23,9°C (65°F - 75°F).
• Lithium-ionaccu's hebben geen chemisch geheugen en het is niet nodig om de accu volledig te ontladen voor de beste prestaties. Het opladen van een gedeeltelijk volle accu zou geen negatief effect moeten hebben.
• Zorg voor de juiste bandenspanning en maak de ketting regelmatig schoon/smeer deze regelmatig.
• Bedrijfstemperaturen tussen 4°C - 30°C (40°F - 85°F) zouden het bereik moeten vergroten.

Laad de accu nooit op in een ontvlambare omgeving. Om veiligheidsredenen moeten de oplader en de accu op een droge, niet-ontvlambare ondergrond worden geplaatst om het risico op brand te verminderen.
Laad nooit een defecte of beschadigde accu of oplader op of gebruik deze nooit.
Probeer nooit een accu te verzenden! Een accu valt in de categorie gevaarlijke/gevaarlijke goederen en vereist een certificering om per post te verzenden. Dit doen zonder de juiste certificering is strafbaar bij wet.
Verwijder de accu onmiddellijk van de SUPER73 als u schade aan het elektrische systeem opmerkt en bezoek uw plaatselijke E-bike Specialist voor inspectie of neem rechtstreeks contact op met SUPER73. Het nalaten om passende professionele expertise in te winnen, zal leiden tot een risico op letsel, overlijden en/of schade aan eigendommen.

VERLICHTINGSSYSTEEM

De SUPER73-R Adventure is voorzien van een verlichtingssysteem dat rechtstreeks is aangesloten op het elektrische systeem van de fiets. Als de achter- of voorlamp niet meer werkt, neem dan contact op met SUPER73 voor probleemoplossing en het bestellen van onderdelen. Vervangende onderdelen moeten rechtstreeks bij SUPER73 worden gekocht. Vermijd het gebruik van onderdelen van derden die rechtstreeks op het elektrische systeem van de e-bike worden aangesloten. Er zitten geen accu's in de lampen. Zorg ervoor dat de voor- en achterlichten schoon zijn voordat u gaat rijden. Als ze stoffig of vuil zijn, maak ze dan schoon met een vochtige doek voor een optimaal zicht en veiligheid. Controleer uw plaatselijke voorschriften met betrekking tot de verlichtingseisen voor fietsen.

ZADEL

Het is niet mogelijk om de zadelhoogte van de SUPER73 e-bike aan te passen. Het is met bouten aan het frame bevestigd. Het minimale aanhaalmoment van het zadel op het frame is 6,78 Nm (5lb/ft). Gebruik voor het onderhoud een doek en water met een milde zeep om schoon te maken. Laat het zadel niet te lang in de zon staan, omdat de stof kan worden beschadigd door de UV-stralen van de zon. Vermijd het dragen van kleding die het zadel kan doorboren of scheuren.
De e-bike en zijn onderdelen zijn onderhevig aan slijtage, net als andere mechanische producten en onderdelen. Bovendien reageren verschillende materialen en onderdelen anders op slijtage en schuren. Als de levensduur van een onderdeel wordt overschreden, is het mogelijk dat het plotseling uitvalt, wat gevaar kan opleveren voor de bestuurder. Elke vorm van scheuren, strepen of kleurveranderingen in zwaar belaste onderdelen kan wijzen op het uitvallen van het onderdeel. Het wordt ten zeerste aanbevolen om het gebruik van de e-bike op te schorten totdat alle defecte onderdelen zijn vervangen. Het is belangrijk om tijdens de vervanging van versleten onderdelen originele, correct gespecificeerde onderdelen te gebruiken voor veiligheidskritieke onderdelen.

VERING

Veringcomponenten hebben regelmatig onderhoud, reiniging en smering nodig om de beweging van deze componenten vloeiend en in goede staat te houden. Het wordt aanbevolen om de vering regelmatig te inspecteren op tekenen van schade of slijtage.
Het niet onderhouden, controleren en correct afstellen van het veersysteem kan leiden tot een storing in de vering, wat kan leiden tot ernstig persoonlijk letsel of schade aan de e-bike.

DERAILLEUR

Derailleurcomponenten hebben regelmatig onderhoud, reiniging en smering nodig om de beweging van deze componenten vloeiend en in goede staat te houden. Het wordt aanbevolen om de versnellingen regelmatig te inspecteren op tekenen van schade of slijtage.
Een goede uitlijning van de derailleur is vereist voor optimale prestaties van het schakelen. Derailleurs zijn uitgerust met limietschroeven die voorkomen dat de derailleur te ver naar binnen of te ver naar buiten beweegt. De afstelling van deze limietschroeven vereist vaardigheid en het kan tijd kosten om optimale resultaten te bereiken. Vraag hulp bij het onderhoud van de derailleur aan een professionele fietsenmaker als het schakelen abnormaal wordt, wat meestal wordt aangegeven door luidruchtig schakelen of een onregelmatig ritme in de kettingbeweging.

OPSLAG, PARKEREN EN VERVOER

• Parkeer volgens alle geldende wetten en regels als u zich in een openbare ruimte bevindt.
• Parkeer indien mogelijk binnen. Als u buiten moet parkeren in natte omstandigheden, doe dit dan niet voor een langere periode en parkeer daarna op een droge plek zodat de systemen van de e-bike kunnen uitdrogen. Wanneer een e-bike wordt blootgesteld aan natte omstandigheden, vereist dit vaker onderhoud en reiniging om roest en corrosie te voorkomen en om ervoor te zorgen dat alle systemen veilig werken.
• Vermijd het parkeren of opslaan van uw e-bike in direct zonlicht en/of extreme hitte, zoals in een geparkeerde auto op een warme dag.
• Schakel de stroom en eventuele verlichting uit om batterijvermogen te besparen. Verwijder de sleutel uit de e-bike en zorg ervoor dat de batterij in de uit-stand aan het frame is vergrendeld, of gebruik de sleutel om de batterij te verwijderen en mee te nemen voor de veiligheid.
• Zet uw e-bike op slot om het risico op diefstal te verkleinen.
• Schakel bij het duwen of dragen van de e-bike de stroom uit om onbedoelde versnelling door de motor te voorkomen (bijv. door per ongeluk de gashendel te gebruiken).
• Gebruik alleen rekken (d.w.z. een fietsendrager voor uw auto of ander voertuig) die zijn ontworpen voor de grootte en het gewicht van uw e-bike. Let er vooral op of het rek geschikt is voor de breedte van de banden.
• Wanneer u uw e-bike op een rek vervoert, verwijder dan vooraf de batterij en plaats/wikkel deze veilig in uw voertuig, en zorg ervoor dat deze niet kan rondrollen en dat de connectoren beschermd zijn. Dit vermindert het gewicht van de e-bike, maakt het tillen en laden gemakkelijker en houdt uw batterij veilig.
• Laat een batterij niet in direct zonlicht of op een plaats liggen die extreem heet of koud is of kan worden, zoals een geparkeerde auto, gedurende langere tijd.
• Voordat u gebruikmaakt van het openbaar vervoer — bussen, treinen, enz. — om uw e-bike te vervoeren, dient u bij de desbetreffende vervoersautoriteit te informeren naar eventuele regels met betrekking tot gewichtslimieten, bandenbreedtes, lithium-ionbatterijen of andere regels die van toepassing kunnen zijn op e-bikes.
• Vermijd het vervoer van een SUPER73 e-bike op een voertuigrek tijdens regen, omdat dit waterschade aan de elektrische componenten kan veroorzaken. Neem contact op met de ondersteuning van SUPER73 als u vragen heeft.

Voer een veiligheidscontrole uit voor elk gebruik, zoals beschreven in het hoofdstuk "Veiligheidscontrole vóór het rijden".
Rijd niet op uw SUPER73 als deze verkeerd is gemonteerd. Rijden op een verkeerd gemonteerde fiets kan uw eigen veiligheid en die van anderen in gevaar brengen.
Als u na het monteren van uw SUPER73 volgens de meegeleverde montage-instructies twijfelt over de juiste configuratie, neem dan rechtstreeks contact op met uw gespecialiseerde dealer of SUPER73.
Als een van de instructies uw vaardigheden te boven gaat, raden we u aan uw SUPER73 naar een gecertificeerde E-Bike specialist of professionele fietsenmaker te brengen voor montage.
Deze handleiding bevat details over onderhoudswerkzaamheden die met regelmatige tussenpozen moeten worden uitgevoerd om een operationele en veilige SUPER73 te behouden. Voer nooit werkzaamheden aan uw SUPER73 uit die verder gaan dan de instructies in deze handleiding.
Deze handleiding is niet bedoeld als een uitgebreide handleiding voor gebruik, service, reparatie of onderhoud; onderhoud dat verder gaat dan wat in deze handleiding staat, moet worden uitgevoerd door een E-Bike specialist of professionele fietsenmaker.

Lees de handleiding, inclusief de montage-instructies volledig door voordat u begint met het bouwen van uw nieuwe elektrische fiets om een goede werking ervan te garanderen. Als u dit niet doet, bestaat het risico op letsel, overlijden en/of materiële schade.

BEOOGD GEBRUIK

Er wordt geen aansprakelijkheid of garantie aanvaard als het gebruik van de SUPER73 afwijkt van dit beoogde gebruik (zoals beschreven in deze handleiding), als de veiligheidsinstructies niet worden nageleefd, in geval van overbelasting of als storingen niet correct worden verholpen. Evenzo wordt geen aansprakelijkheid of garantie aanvaard in geval van montagefouten, opzettelijke handelingen, ongelukken en/of het niet naleven van onderhoudsvoorschriften of het niet in acht nemen van waarschuwingen in deze handleiding. Verder vervallen alle aanspraken onder garantie en garanties bij wijzigingen of aanpassingen aan het elektrische systeem (tuning).

• Uw SUPER73 elektrische fiets is uitsluitend ontworpen voor gebruik op verharde paden. U mag daarom nooit op trappen rijden, springen of wheelies of soortgelijke activiteiten uitvoeren.
• SUPER73 elektrische fietsen zijn niet goedgekeurd voor deelname aan wedstrijden.
• Commercieel gebruik maakt geen deel uit van het beoogde gebruik.
• De bedieningsparameters, het onderhoud, de richtlijnen en de service-instructies die in deze handleiding worden beschreven, maken deel uit van het beoogde gebruik.
• Het stuur van uw SUPER73 heeft een vaste hoogte en is niet verstelbaar.
• Het trekken van een aanhanger met een te hoog gewicht kan de SUPER73 beschadigen en de garantie van de fiets ongeldig maken.
• De SUPER73 is niet ontworpen voor een kinderzitje.

Het leeggewicht van de SUPER73 R Adventure is 40 kg (88 lbs).
Neem het toegestane maximale laadvermogen van 147 kg (325 lbs) in acht.

Als de gebruiker de SUPER73 gebruikt voor andere doeleinden dan waarvoor deze bedoeld is (zoals beschreven in deze handleiding), ontstaat er een risico op letsel, overlijden en/of schade aan eigendommen.

VEILIGHEIDSCONTROLE VOOR HET RIJDEN

OPMERKING: De veiligheidscontroles vervangen GEEN doorlopend preventief onderhoud.

Zorg ervoor dat deze veiligheidscontrole voor het rijden wordt uitgevoerd voor elk gebruik van uw SUPER73, inclusief de eerste rit. Als u dit niet doet, ontstaat er een risico op letsel, overlijden en/of schade aan eigendommen.
Zorg ervoor dat de remmen al zijn aangezet voordat u op uw fiets stapt. Als de ondersteuningsmodus is ingeschakeld, begint uw SUPER73 te bewegen zodra u op de pedalen trapt. De onbekende duw kan anders een val, gevaar of ongeluk veroorzaken.

CHECKLIST:

1. WIELEN
   • Controleer de staat van beide banden en zorg ervoor dat het profiel in goede staat is en vrij van lekke banden, scheuren en vervormingen.
   • Handhaaf de juiste bandenspanning. We raden een bereik van 1,72 bar aan, afhankelijk van het gewicht van de rijder en het type terrein.
   • Zorg ervoor dat de wielen recht en goed gespaakt zijn.
   • Zorg ervoor dat de wielen goed in de uitvaleinden zitten en dat de wielmoeren goed vastzitten.
2. ACCU
   • Controleer of de accu goed is geplaatst: duw de accu in de houder totdat deze in het slot klikt. Verwijder de sleutel uit het slot en trek aan de accu om te controleren of deze inderdaad op zijn plaats is vergrendeld.
   • Controleer de laadstatus van de accu. Maak uzelf vertrouwd met de beste praktijken voor het opladen en opslaan van de accu.
     Meer informatie over accuonderhoud in het gedeelte Onderhoud & onderdelen van deze handleiding.
3. REMSYSTEEM
   • Trek aan beide remhendels. U zou een duidelijk drukpunt moeten voelen en de hendels mogen het stuur niet kunnen raken.
     Meer informatie over remmen in het gedeelte Onderhoud & onderdelen.
4. KABELS
   • Let op losse kabels.
   • Zorg ervoor dat elke mannelijke en vrouwelijke stekker goed is aangesloten.
   • Er mag geen spanning op de bedrading in de buurt van de vork staan bij het draaien van het stuur van links naar rechts.
   • Controleer of de bedrading op het frame goed vastzit en vrij is van bewegende delen die de bedrading kunnen beschadigen. Dit omvat alle draden en remkabelleidingen in de buurt van het wiel of andere bewegende delen.
5. DISPLAY
   • Controleer of uw display aangaat en naar behoren functioneert.
6. STANDAARD
   • Zorg ervoor dat de standaard goed vastzit en niet tegen de grond of de banden schuurt.

ALGEMENE WAARSCHUWINGEN

Zoals elke sport brengt fietsen een risico op letsel met zich mee en het is de verantwoordelijkheid van de fietser om de potentiële risico's en letsels die bij het fietsen horen, op zich te nemen. Door ervoor te kiezen om op een fiets te rijden, aanvaardt u de verantwoordelijkheid voor dat risico. U moet de regels en veiligheidsvoorschriften voor het rijden op deze fiets kennen en naleven. Correct gebruik en onderhoud van uw fiets vermindert het risico op letsel. Raadpleeg de lokale, provinciale of nationale voorschriften voor wetgeving met betrekking tot elektrische fietsen. Controleer bijvoorbeeld de minimumleeftijd voor het gebruik van een elektrische fiets, aangezien deze in verschillende regio's verschilt.
Fietsers moeten de fysieke conditie, reactietijd en mentale capaciteit hebben om te fietsen en om te gaan met verkeer, wegomstandigheden en plotselinge situaties. Respecteer ook de wetten die het gebruik van e-bikes regelen in overeenstemming met elke regio. Als u een beperking of handicap hebt (d.w.z. visuele beperking, gehoorbeperking, fysieke beperking, cognitieve/taalstoornis, epileptische aandoening, enz.), raadpleeg dan uw arts voordat u op een fiets gaat rijden. Rijd nooit op de e-bike onder invloed van drugs of alcohol of in een andere staat van intoxicatie.
LET OP: Neem alleen taken op je die je met de nodige kennis en het juiste gereedschap kunt uitvoeren. Het wordt aanbevolen dat gebruikers speciale aandacht besteden aan alle algemene bedieningsregels hieronder voordat ze hun SUPER73 e-bike gebruiken.

• Houd u tijdens het rijden aan dezelfde verkeersregels als andere wegvoertuigen, inclusief het voorrang verlenen aan voetgangers en stoppen voor rode lichten en stopborden.
• Gebruik de juiste handsignalen om aan te geven dat u afslaat of stopt.
• Let op het pad voor u. Vermijd kuilen, grind, natte of olieachtige wegen, stoepranden, treinrails, verkeersdrempels en andere obstakels.
• Houd te allen tijde beide handen aan het stuur, vooral bij het sturen of remmen.
• Loop met uw e-bike over alle treinrails.
• Verwacht het onverwachte, zoals openslaande autoportieren of auto's die achteruit een oprit afrijden.
• Wees extra voorzichtig op kruispunten en bij het passeren van andere voertuigen of andere fietsers.
• Maak uzelf vertrouwd met alle functies van de e-bike. Oefen met het gebruik van de remmen en de gashendel.
• Als u een losse broek draagt, zet u de onderkant vast met broekklemmen of elastiekjes om te voorkomen dat ze in de ketting terechtkomen.
• Draag de juiste fietskleding en vermijd het dragen van open schoenen.
• Vervoer geen passagiers of vracht die uw vermogen om de e-bike te besturen belemmeren.
• Rijd nooit en gebruik de app tegelijkertijd. Ga naar een veilige plek voordat u app-instellingen aanpast of stel uw bestemming in de navigatie in terwijl u op een veilige plek geparkeerd staat.
• Gebruik geen muziekapparaten zoals een koptelefoon tijdens het rijden. Dit beperkt uw gehoor en vermindert uw bewustzijn van uw omgeving.
• Houd een comfortabele stopafstand aan van alle andere objecten, fietsers en voertuigen. Veilige remafstanden zijn gebaseerd op een verscheidenheid aan krachten, zoals het weer, het verkeer en de lichtomstandigheden, naast andere variabelen.

NAT WEER
Het wordt niet aanbevolen om bij nat weer te rijden. De SUPER73 is niet bedoeld voor gebruik in plassen, zware regen en beken. Dompel dit product nooit onder in water, omdat het elektrische systeem kan worden beschadigd. Wees extra voorzichtig tijdens het rijden in natte omstandigheden. Voeten of handen kunnen in natte omstandigheden wegglijden en leiden tot ernstig letsel door een val. Rem eerder, want het duurt langer om af te remmen dan bij het rijden in droge omstandigheden. Verminder de rijsnelheid. Draag reflecterende kleding en gebruik goedgekeurde veiligheidsverlichting. Weggevaren zijn moeilijker te zien als het nat is, ga voorzichtig te werk.

'S NACHTS RIJDEN
Wees veilig! Het wordt niet aanbevolen om 's nachts te rijden. Zorg ervoor dat uw SUPER73 is uitgerust met een volledige set correct gepositioneerde en schone reflectoren. Gebruik een goed functionerende verlichtingsset bestaande uit een wit voorlicht en een rood achterlicht. Draag reflecterende en lichtgekleurde kleding. Vertraag en gebruik indien mogelijk bekende wegen met straatverlichting.

VOOR OUDERS EN VOOGDEN
Als ouder of voogd bent u verantwoordelijk voor de activiteiten en veiligheid van uw kind. De SUPER73 is niet ontworpen voor gebruik door kinderen jonger dan 16 jaar. Houd u aan de plaatselijke voorschriften en draag altijd een helm.

VERVANGENDE ONDERDELEN
Gebruik alleen originele onderdelen van SUPER73 voor veiligheidskritieke componenten, waaronder: accu, oplader, motor, gashendel, display, controller, DC-DC-omzetters, verlichtingscomponenten en kabelbomen. Als u dit niet doet, ontstaat er een risico op letsel, overlijden en/of schade aan eigendommen, en kan de garantie vervallen.
Gebruik bij het vervangen van onderdelen zoals banden, binnenbanden en remblokken alleen onderdelen die voldoen aan de door SUPER73 aanbevolen specificaties qua maatvoering en kwaliteit, zoals aangegeven.

GEKNUTSEL
Knip op geen enkele manier aan de elektrische componenten van de SUPER73. Knippen omvat het openen van de beschermende behuizing van de motor, accu, oplader of het verbreken van fraudebestendige verzegelingen, evenals andere wijzigingen aan componenten of het elektrische systeem. Knippen aan het elektrische systeem brengt een risico op letsel, overlijden en/of schade aan eigendommen met zich mee.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

• Lees alle instructies in de handleiding van de eigenaar voordat u het product gebruikt.
• Om het risico op letsel te verminderen, is nauwlettend toezicht noodzakelijk wanneer het product door kinderen wordt gebruikt.
• Draag altijd een goedgekeurde fietshelm bij het gebruik van dit product en zorg ervoor dat alle instructies van de helmfabrikant worden gebruikt voor de pasvorm en het onderhoud van uw helm. Het niet dragen van een helm tijdens het rijden kan leiden tot ernstig letsel of overlijden bij een ongeval.
• Zorg ervoor dat de veiligheidscontrole voor het rijden wordt uitgevoerd op uw fiets na montage en voor elk gebruik van uw SUPER73 (inclusief de eerste rit).
• Het is uw verantwoordelijkheid om uzelf vertrouwd te maken met de wetten en vereisten voor het gebruik van dit product in het gebied waar u fietst.
• Zorg ervoor dat de stuurgrepen niet beschadigd zijn en correct zijn geïnstalleerd. Losse of beschadigde handvatten kunnen ervoor zorgen dat u de controle verliest en valt.
• Off-road rijden vereist nauwlettende aandacht en specifieke vaardigheden, omdat het variabele omstandigheden en gevaren met zich meebrengt die bij de omstandigheden horen. Draag geschikte veiligheidsuitrusting en rijd niet alleen in afgelegen gebieden.
• Fietsen en fietsonderdelen hebben beperkingen op het gebied van sterkte en integriteit, en er mogen geen extreme ritten worden gemaakt, omdat u het risico loopt de onderdelen te beschadigen of ernstig gewond te raken.
• Na een incident moet u uw fiets als onveilig beschouwen om op te rijden totdat een inspectie is uitgevoerd in overeenstemming met de meegeleverde veiligheidscontrole in de gebruikershandleiding. Raadpleeg een professionele fietsenmaker voor een uitgebreide inspectie.
• Het niet correct opladen, opslaan of gebruiken van uw accu maakt de garantie ongeldig en kan een gevaarlijke situatie veroorzaken, waaronder een brandrisico.
• Wees uiterst voorzichtig bij het gebruik van de trapbekrachtigingssensor en -aandrijving op dit product. Zorg ervoor dat u begrijpt dat de bekrachtiging wordt ingeschakeld zodra er wordt getrapt en wees erop voorbereid.
• U moet de werking van de remschakelaars voor elke rit controleren. Het remsysteem is uitgerust met een blokkering die de stroom naar de elektromotor uitschakelt wanneer de remmen worden ingeschakeld.
• Gebruikers moeten de werking van de gashendel en de niveaus van de trapbekrachtiging begrijpen voordat ze deze gebruiken, en zorgvuldig omgaan met het gebruik ervan bij snelheden die geschikt zijn voor elke regio en het ervaringsniveau van de gebruiker. Gebruik het laagste ondersteuningsniveau totdat u vertrouwd bent met de fiets en vertrouwen hebt in het beheersen van de stroom.
• Omdat e-bikes zwaarder en sneller zijn dan normale fietsen, vereisen ze extra voorzichtigheid en zorg tijdens het rijden.
• Verwijder de voor-, achter- of pedaalreflectoren niet.
• Rijd nooit op de e-bike onder invloed van drugs of alcohol of in een andere staat van intoxicatie.
• Alle aftermarket-wijzigingen aan elektrische componenten op uw SUPER73 die niet uitdrukkelijk door SUPER73 zijn goedgekeurd, kunnen de garantie ongeldig maken en een onveilige rijervaring creëren.
• Steek geen vingers of handen in het product, inclusief de wielen, banden, accu en het elektrische systeem, omdat dit een risico op letsel met zich meebrengt.
• Gebruik dit product niet als het flexibele netsnoer of de uitgangskabel gerafeld is, een gebroken isolatie heeft of andere tekenen van schade vertoont.
• Deze apparatuur is niet bedoeld voor gebruik bij omgevingstemperaturen lager dan 4 °C (40 °F) of hoger dan omgevingstemperaturen van 30 °C (85 °F).
• De accu is bedoeld om te worden opgeladen wanneer de omgevingstemperatuur tussen 4 °C (40 °F) en 30 °C (85 °F) ligt. Laad de accu nooit op als de omgevingstemperatuur buiten dit bereik ligt.
• Het A-gewogen emissiegeluidsdrukniveau bij de oren van de bestuurder is minder dan 70 dB(A).
• Sommige onderdelen van uw SUPER73-fiets worden tijdens het gebruik warm, zoals remschijven of opladers; wees voorzichtig om ze niet direct na gebruik aan te raken.

CONTACT SUPER73

REGISTREER UW SUPER73
Alle oorspronkelijke eigenaren moeten zich registreren op onze website om uw garantie te valideren.
Registreer online op:
https://eu.super73.com/pages/register-product of scan de QR-code.
EUROPA

Als u uw e-bike niet online kunt registreren, kunt u ons bellen of e-mailen voor hulp bij de registratie.
We raden u aan uw originele aankoopbewijs te bewaren.

Europa:
SUPER73
Industrieweg 61
1115 AD Duivendrecht,
Nederland
0031 (0)20 30 800 73
eusupport.super73.com
customercare-eu@super73.com

Word lid van de Super Squad community van rijders waar je ook bent!
Dit is nog maar het begin van je avontuur met ons! We horen graag over uw ervaring en zien u online op onze sociale netwerken:
Instagram.com/SUPER73 en Instagram.com/SUPER73eu
Youtube.com/c/SUPER73 en Youtube.com/@SUPER73Europe
Facebook.com/groups/SUPER73owners/
Tag ons! @SUPER73 @SUPER73eu #SUPER73 #SUPER73eu

Referenties

• Een Ebike-app voor meer controle over uw fiets | SUPER73
• App Store - Apple
• Google Play
• TEKTRO-REMSYSTEMEN
• https://www.tektro.com/products.php?p=254
• https://www.tektro.com/products.php?p=256
• http://www.tektro.com/service-a.php?t=2
• Online fietsregistratieformulier - eenvoudig in te vullen | SUPER73
• Instagram
• Instagram
• SUPER73 - YouTube
• SUPER73 Europe - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SUPER73 ADVENTURE R Handleiding

Beschikbare talen
