Samsung HW-B650 Handleiding

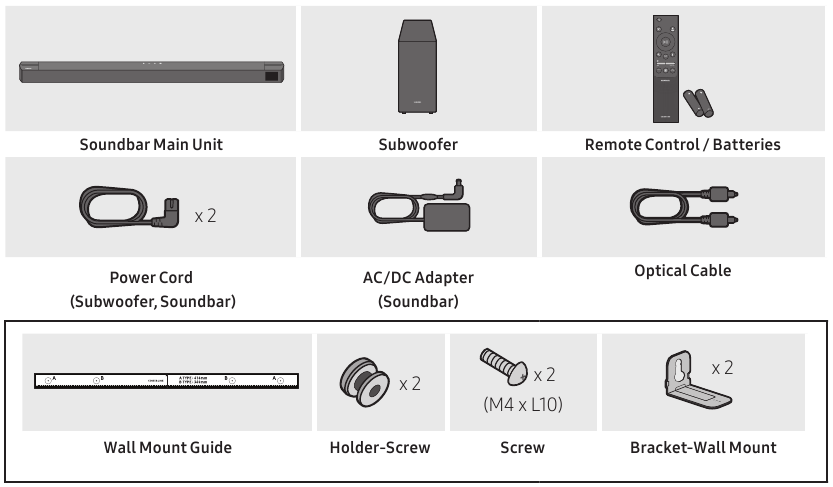

DE ONDERDELEN CONTROLEREN

• Raadpleeg het etiket op het product voor meer informatie over de voeding en het stroomverbruik. (Etiket: onderkant van de Soundbar-hoofdeenheid)
• Neem contact op met een Samsung-servicecentrum of de klantenservice van Samsung om extra onderdelen of optionele kabels te kopen.
• Afhankelijk van de regio kan het uiterlijk van de AC-stekker verschillen van de hierboven weergegeven stekker, of kan deze geïntegreerd worden geleverd met de AC/DC-adapter.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.
• Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

PRODUCTOVERZICHT

Voorpaneel / bovenpaneel van de Soundbar

1	Display Geeft de status en de huidige modus van het product weer.
2	(Power) Button (Aan/uit-knop) Schakelt de stroom in en uit. Auto Power Down Function (Automatische uitschakelfunctie) Het apparaat wordt automatisch uitgeschakeld in de volgende situaties: In D.IN / HDMI / BT / USB Mode: Als er 20 minuten lang geen audiosignaal is.
3	(Volume) Button (Volumeknop) Past het volume aan. Bij aanpassing verschijnt het volumeniveau op het voorste display van de Soundbar.
4	(Source) Button (Bronknop) Selecteert de broninvoermodus. Input mode (Invoermodus) Display Optical Digital input (Optische digitale invoer) D.IN ARC (HDMI OUT) input (ARC (HDMI UIT) invoer) D.IN TV ARC (Automatische conversie) HDMI input (HDMI-invoer) HDMI BLUETOOTH mode (BLUETOOTH-modus) BT USB mode (USB-modus) USB Om de modus "BT PAIRING" (BT-KOPPELEN) in te schakelen, wijzigt u de bron in de modus "BT" en houdt u vervolgens de knop (Source) (Bron) meer dan 5 seconden ingedrukt.

• Wanneer u het AC-snoer aansluit, begint de aan/uit-knop binnen 4 tot 6 seconden te werken.
• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt geproduceerd.
• Als u alleen van geluid van de Soundbar wilt genieten, moet u de luidsprekers van de tv uitschakelen in het menu Audio Setup (Audio-instellingen) van uw tv. Raadpleeg de handleiding die bij uw tv is geleverd.

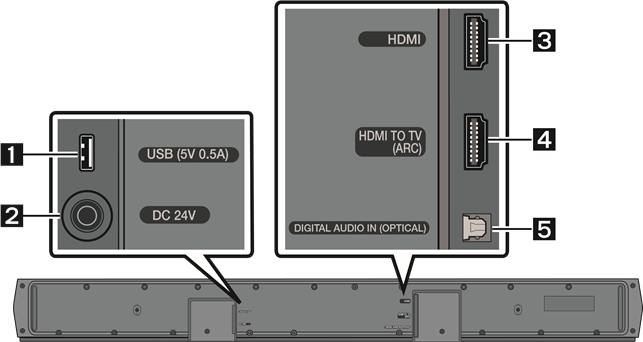

Onderpaneel van de Soundbar

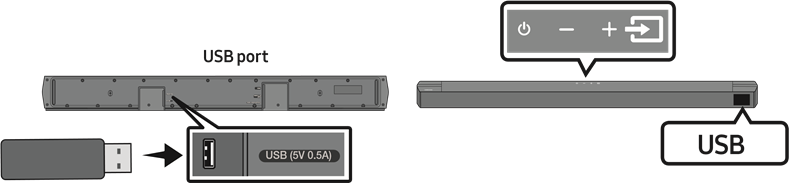

1	USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden die op het USB-apparaat zijn opgeslagen via de Soundbar af te spelen.
2	DC 24V (Power Supply In) (Voeding in) Sluit de AC/DC-stroomadapter aan.
3	HDMI Voert tegelijkertijd digitale video- en audiosignalen in via een HDMI-kabel. Sluit aan op de HDMI-uitgang van een extern apparaat.
4	HDMI TO TV (ARC) Sluit aan op de HDMI (ARC)-poort op een tv.
5	DIGITAL AUDIO IN (OPTICAL) (DIGITALE AUDIO IN (OPTISCH)) Sluit aan op de digitale (optische) uitgang van een extern apparaat.

• Wanneer u de stroomkabel van de AC/DC-stroomadapter loskoppelt van een stopcontact, trekt u aan de stekker. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact als alle aansluitingen tussen de componenten voltooid zijn.

DE AFSTANDSBEDIENING GEBRUIKEN

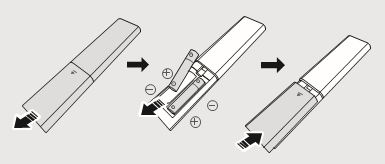

Batterijen plaatsen voordat u de afstandsbediening gebruikt (AAA-batterijen X 2)

Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd.
Plaats 2 AAA-batterijen (1,5 V) met de juiste polariteit. Schuif de achterklep terug op zijn plaats.

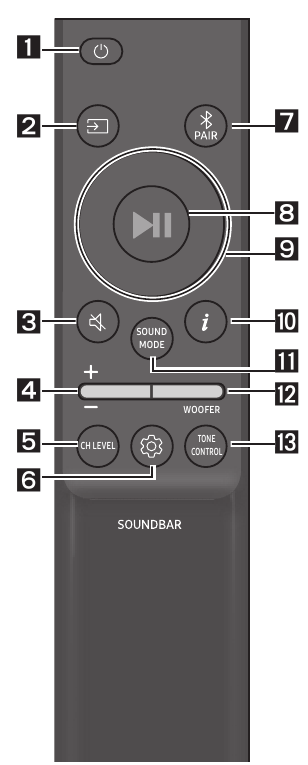

De afstandsbediening gebruiken

1	Power	Hiermee schakelt u de Soundbar in en uit.
2	Source	Druk hierop om een bron te selecteren die is aangesloten op de Soundbar.
3	Mute	Druk op de (Mute) om het geluid te dempen. Druk er nogmaals op om het geluid weer in te schakelen.

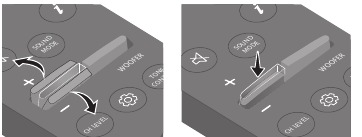

4	Volume	Duw de knop omhoog of omlaag om het volume aan te passen. Mute Druk op de volumeknop om het geluid te dempen. Druk er nogmaals op om het geluid weer in te schakelen.
5	CH LEVEL	Door op de knop te drukken, kunt u het volume van elke luidspreker aanpassen. Druk op de knop om CENTER LEVEL te selecteren en pas vervolgens het volume aan tussen -6~+6 met behulp van de knoppen Up/Down. Als de achterluidsprekers (apart verkrijgbaar) zijn aangesloten, wordt de instelling REAR LEVEL ondersteund. Om het volume van de REAR LEVEL aan te passen tussen -6 en +6 met behulp van de knoppen Up/ Down.
6	Sound Control	Door op de knop te drukken, kunt u de audiofunctie instellen. De gewenste instellingen kunnen worden aangepast met behulp van de knoppen Up/Down. AUDIO SYNC NIGHT MODE ON/OFF VOICE ENHANCE ON/OFF AUDIO SYNC Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, drukt u op de (Sound Control) om AUDIO SYNC te selecteren en stel vervolgens de audiovertraging in tussen 0~300 milliseconden met behulp van de knoppen Up/Down. (Niet beschikbaar in de "USB"- of "BT"-modus.) NIGHT MODE ON/OFF Deze modus is geoptimaliseerd voor 's nachts kijken waarbij de instellingen zijn aangepast om het volume te verlagen, maar de dialoog duidelijk te houden. VOICE ENHANCE ON/OFF Deze modus maakt het gemakkelijker om gesproken dialogen te horen in films en tv. De audiofunctie NIGHT MODE en VOICE ENHANCE kan worden ON/OFF door de knoppen Up/Down te gebruiken. Houd de (Sound Control) ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz en 10kHz zijn selecteerbaar met behulp van de knoppen Left/Right en elk kan worden aangepast aan een instelling tussen -6 en +6 met behulp van de knoppen Up/Down. (Zorg ervoor dat de geluidsmodus is ingesteld op "STANDARD".)
7	Bluetooth PAIR	Schakel de Soundbar over naar de Bluetooth-koppelingsmodus. Druk op de knop PAIR en wacht tot het scherm "BT PAIRING" verbinding maakt met een nieuw Bluetooth-apparaat.
8	Play / Pause	U kunt ook muziek afspelen of pauzeren door op de knop te drukken.
9	Up/Down/ Left/Right	Druk op de aangegeven gebieden om Up/Down/Left/Right te selecteren. Druk op Up/Down/Left/Right op de knop om functies te selecteren of in te stellen. Repeat Om de functie Herhalen in de "USB"-modus te gebruiken, drukt u op de knop Up. Music Skip Druk op de knop Rechts om het volgende muziekbestand te selecteren. Druk op de knop Links om het vorige muziekbestand te selecteren. ID SET Houd de knop Omhoog 5 seconden ingedrukt om de ID SET te voltooien (bij aansluiting op een draadloze subwoofer of draadloze achterluidsprekers).
10	Info	Druk op de knop om informatie over de huidige functie weer te geven.
11	SOUND MODE	Door op de knop te drukken, kunt u de gewenste geluidsmodus selecteren. SURROUND SOUND BASS BOOST GAME ADAPTIVE DTS VIRTUAL:X STANDARD SURROUND SOUN Biedt een breder geluidsveld dan standaard. BASS BOOST Geluidsveldmodus met nadruk op basgeluid. GAME Biedt stereoscopisch geluid om u onder te dompelen in de actie tijdens het gamen. ADAPTIVE Analyseert de inhoud in realtime en biedt automatisch een optimaal geluidsveld op basis van de kenmerken van de inhoud. DTS VIRTUAL:X Meeslepend 3D-geluid van alle inhoud. STANDARD Geeft het originele geluid weer. DRC (Dynamic Range Control) Hiermee kunt u dynamisch bereikregeling toepassen op Dolby Digital-tracks. Houd de knop SOUND MODE langer dan 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld om DRC (Dynamic Range Control) in of uit te schakelen. Als de DRC is ingeschakeld, wordt het luide geluid verminderd. (Het geluid kan vervormd zijn.) Bluetooth Power Deze functie schakelt de Soundbar automatisch in wanneer deze een verbindingsverzoek ontvangt van een eerder aangesloten tv of Bluetooth-apparaat. De instelling is standaard ingeschakeld. Houd de knop SOUND MODE langer dan 5 seconden ingedrukt om de Bluetooth Power-functie uit te schakelen.
12	WOOFER (BASS) LEVEL	Duw de knop omhoog of omlaag om het niveau van de woofer (bass) aan te passen naar -12 of tussen -6 en +6. Om het woofervolume (bass) in te stellen op 0 (standaard), drukt u op de knop.
13	TONE CONTROL	Door op de knop te drukken, kunt u het volume van de hoge of lage tonen aanpassen. Druk op de knop om TREBLE of BASS te selecteren en pas vervolgens het volume aan tussen -6~+6 met behulp van de knoppen Up/Down.

De verborgen knoppen gebruiken (knoppen met meer dan één functie)

Verborgen knop
Knop op de afstandsbediening	Functie
WOOFER (Omhoog)	Tv-afstandsbediening aan/uit (stand-by)
Links	Tv automatisch verbinden aan/uit (BT Ready)
Omhoog	ID SET
(Sound Control)	7 Band EQ
SOUND MODE	DRC ON/OFF (Stand-by)
	Bluetooth Power
PAIR	Bluetooth Multi-connection aan/uit (Stand-by)

Uitgangsspecificaties voor de verschillende geluidseffectmodi

Effect		Input	Output
			Zonder draadloze achterluidspreker Speaker Kit	Met draadloze achterluidspreker Speaker Kit
SOUND MODE	SURROUND SOUND	2.0 ch	3.1 ch	5.1 ch
		5.1 ch	3.1 ch	5.1 ch
	BASS BOOST	2.0 ch	3.1 ch	5.1 ch
		5.1 ch	3.1 ch	5.1 ch
	GAME	2.0 ch	3.1 ch	5.1 ch
		5.1 ch	3.1 ch	5.1 ch
	ADAPTIVE	2.0 ch	3.1 ch	5.1 ch
		5.1 ch	3.1 ch	5.1 ch
	DTS VIRTUAL:X	2.0 ch	3.1 ch	5.1 ch
		5.1 ch	3.1 ch	5.1 ch
	STANDARD	2.0 ch	2.1 ch	2.1 ch
		5.1 ch	3.1 ch	5.1 ch

• De Samsung Wireless Rear Speaker Kit kan apart worden aangeschaft. Neem contact op met de verkoper waar u de Soundbar hebt gekocht om een Kit te kopen.

Het volume van de Soundbar aanpassen met een tv-afstandsbediening
Pas het volume van de Soundbar aan met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.
• Stel de tv-luidspreker in op Externe luidspreker om deze functie te gebruiken.
• Fabrikanten die deze functie ondersteunen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schakel de Soundbar uit.
2. Duw de knop WOOFER omhoog en houd deze 5 seconden ingedrukt.
   Telkens wanneer u de knop WOOFER omhoog duwt en 5 seconden ingedrukt houdt, schakelt de modus in de volgende volgorde: "OFF-TV REMOTE" (standaardmodus), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

   Knop op de afstandsbediening	Display	Status
   	(Standaardmodus)	Schakel de tv-afstandsbediening uit.
   		Schakel de IR-afstandsbediening van een Samsung-tv in.
   		Schakel de IR-afstandsbediening van een tv van derden in.

DE SOUNDBAR AANSLUITEN

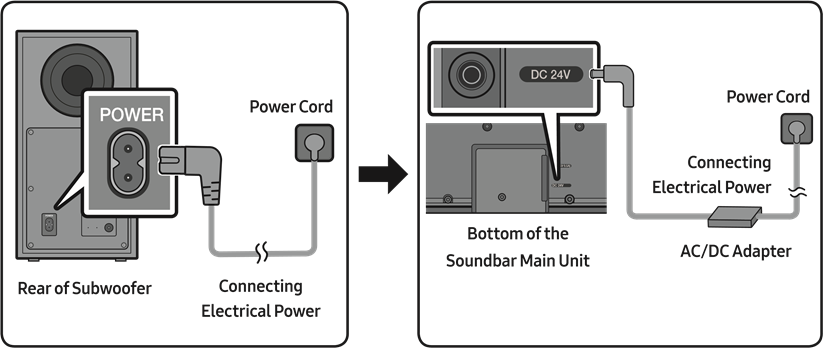

Elektrische voeding aansluiten
Gebruik de stroomcomponenten om de subwoofer en soundbar in de volgende volgorde aan te sluiten op een stopcontact:

1. Sluit het netsnoer aan op de subwoofer.
2. Sluit de stroomuitgangskabel aan op de voedingsadapter en vervolgens op de soundbar.
3. Steek het netsnoer in een stopcontact.
   Zie de onderstaande afbeeldingen.
   • Raadpleeg het label op het product voor meer informatie over de vereiste elektrische voeding en het stroomverbruik. (Label: Onderkant van de hoofdeenheid van de soundbar)

   • Zorg ervoor dat u de AC/DC-adapter plat op een tafel of de vloer plaatst. Als u de AC/DC-adapter zo plaatst dat deze hangt met de AC-snoeringang naar boven gericht, kunnen er water of andere vreemde stoffen in de adapter komen en ervoor zorgen dat de adapter defect raakt.

De soundbar aansluiten op de subwoofer
Wanneer de subwoofer is aangesloten, kunt u genieten van een rijke basweergave.

Automatische verbinding tussen de subwoofer en de soundbar
Wanneer u de stroom inschakelt nadat u de stroomkabels op de soundbar en de subwoofer hebt aangesloten, wordt de subwoofer automatisch verbonden met de soundbar.

• Wanneer het automatisch koppelen is voltooid, gaan de blauwe indicatoren aan de achterkant van de subwoofer branden.

LED-indicatielampjes op de achterkant van de subwoofer

LED	Status	Beschrijving	Oplossing
	Aan	Succesvol verbonden (normale werking)	-
	Knipperend	De verbinding wordt hersteld	Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer dan de subwoofer handmatig aan te sluiten.
	Aan	Stand-by (met de hoofdeenheid van de soundbar uitgeschakeld)	Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de soundbar goed is aangesloten.
		Verbinding mislukt	Maak opnieuw verbinding. Zie de instructies voor handmatige verbinding.
	Knipperend	Storing	Raadpleeg de contactgegevens voor het Samsung Service Center in deze handleiding.

De subwoofer handmatig aansluiten als de automatische verbinding mislukt
Voordat u de onderstaande handmatige verbindingsprocedure uitvoert:

• Controleer of de stroomkabels voor de soundbar en de subwoofer correct zijn aangesloten.
• Zorg ervoor dat de soundbar is ingeschakeld.

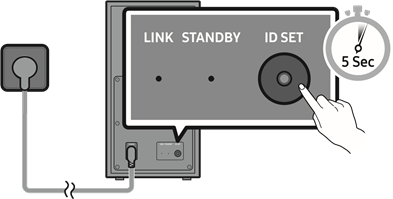

1. Houd ID SET op de achterkant van de subwoofer ten minste 5 seconden ingedrukt.
   • De rode indicator op de achterkant van de subwoofer gaat uit en de blauwe indicator knippert.

     Achterkant van subwoofer

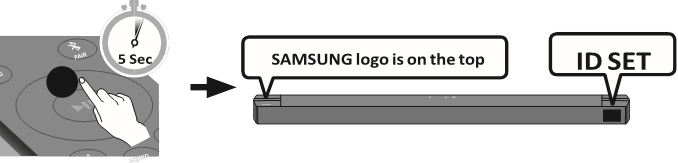

2. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.
   • Het bericht ID SET verschijnt even op het display van de soundbar en verdwijnt vervolgens.
   • De soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid.

3. Controleer of de LINK LED continu blauw is (verbinding voltooid).
   De LINK LED-indicator stopt met knipperen en brandt continu blauw wanneer er een verbinding tot stand is gebracht tussen de soundbar en de draadloze subwoofer.


OPMERKINGEN

• Sluit het netsnoer van dit product of uw tv pas aan op een stopcontact als alle verbindingen tussen de componenten zijn voltooid.
• Voordat u dit product verplaatst of installeert, moet u ervoor zorgen dat u de stroom uitschakelt en het netsnoer loskoppelt.
• Als de hoofdeenheid is uitgeschakeld, gaat de draadloze subwoofer naar de stand-bymodus en wordt de STANDBY LED aan de achterkant van de subwoofer rood nadat deze enkele keren blauw heeft geknipperd.
• Als u een apparaat gebruikt dat dezelfde frequentie (5,8 GHz) als de soundbar gebruikt in de buurt van de soundbar, kan interferentie een geluidsonderbreking veroorzaken.
• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid is ongeveer 10 m, maar kan variëren afhankelijk van uw gebruiksomgeving. Als er een stalen betonnen of metalen wand tussen de hoofdeenheid en de draadloze subwoofer staat, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal geen metaal kan doordringen.

VOORZORGSMAATREGELEN

• Draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd het apparaat uit de buurt van water en vocht.
• Voor optimale luisterprestaties moet u ervoor zorgen dat het gebied rond de draadloze subwoofer en de draadloze ontvangermodule (apart verkrijgbaar) vrij is van obstakels.

De Samsung Wireless Rear Kit aansluiten op uw soundbar
Breid uit naar echte draadloze surround sound door de Samsung Wireless Rear Speaker Kit (SWA-9100S of SWA-9200S, afzonderlijk verkrijgbaar) aan te sluiten op uw soundbar.
Raadpleeg de handleiding van de Samsung Wireless Rear Speaker Kit voor gedetailleerde informatie over aansluitingen.

EEN BEDRADE VERBINDING MET DE TV GEBRUIKEN

Hoor tv-geluid van uw soundbar via bedrade of draadloze verbindingen.

• Wanneer de soundbar is aangesloten op geselecteerde Samsung-tv's, kan de soundbar worden bediend met de afstandsbediening van de tv.
  • Deze functie wordt ondersteund door Samsung Smart TV's van 2017 en later die Bluetooth ondersteunen wanneer u de soundbar op de tv aansluit met een optische kabel.
  • Met deze functie kunt u ook het tv-menu gebruiken om het geluidsveld en verschillende instellingen aan te passen, evenals het volume en dempen.

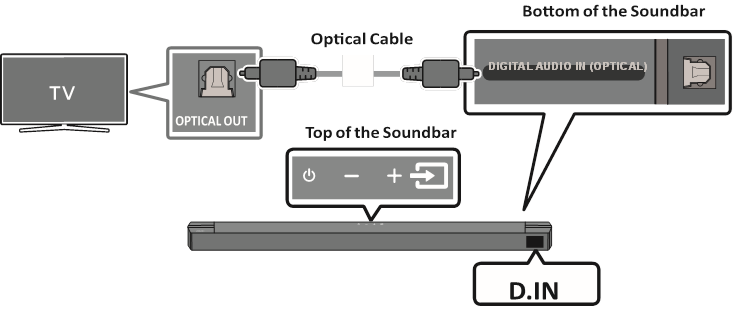

Methode 1. Aansluiten met een optische kabel
Checklist vóór aansluiting

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt het HDMI-signaal als eerste ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen afdekkingen hebben, zorg er dan voor dat u de afdekkingen verwijdert.


1. Sluit de poort DIGITAL AUDIO IN (OPTICAL) op de soundbar aan op de OPTICAL OUT-poort van de tv met een digitale optische kabel.
2. Druk op de knop (Bron) op het bovenpaneel of de afstandsbediening en selecteer vervolgens de modus "D.IN".

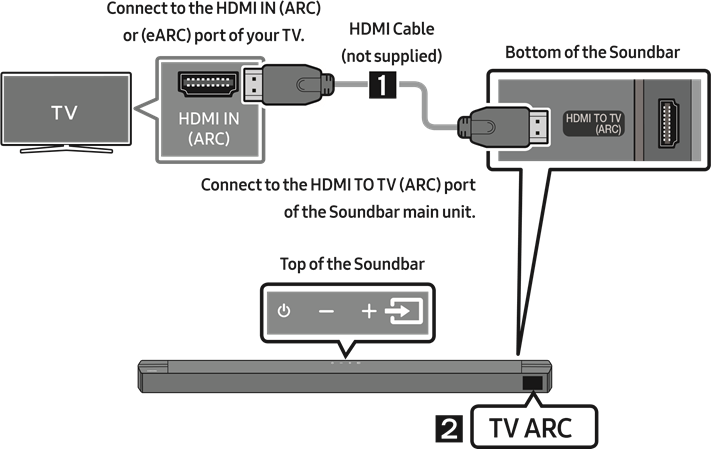

Methode 2. Een tv aansluiten met een HDMI-kabel

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt het HDMI-signaal als eerste ontvangen.
• Om de HDMI-kabel tussen de tv en de soundbar aan te sluiten, moet u ervoor zorgen dat u de aansluitingen met de markering ARC aansluit. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet.

1. Sluit met de soundbar en de tv ingeschakeld de HDMI-kabel (niet meegeleverd) aan zoals weergegeven in de afbeelding.
2. "TV ARC" verschijnt in het display van de hoofdeenheid van de soundbar en de soundbar speelt tv-geluid af.
   • Als er geen tv-geluid hoorbaar is, drukt u op de knop (Bron) op de afstandsbediening of boven op de soundbar om over te schakelen naar de modus "D.IN". Het scherm geeft "D.IN" en "TV ARC" na elkaar weer en het tv-geluid wordt afgespeeld.
   • Als "TV ARC" niet in het display van de hoofdeenheid van de soundbar verschijnt, controleer dan of de HDMI-kabel (niet meegeleverd) is aangesloten op de juiste poort.
   • Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume op de soundbar te wijzigen.

OPMERKINGEN

• HDMI is een interface die de digitale overdracht van video- en audiogegevens mogelijk maakt met slechts één connector.
• Als de tv een ARC-poort heeft, sluit u de HDMI-kabel aan op de HDMI IN (ARC)-poort.
• We raden u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik dan een kabel met een diameter van minder dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.
• Wanneer de audio in een uitzending is gecodeerd in Dolby Digital en de "Digital Output Audio Format" op uw tv is ingesteld op PCM, raden we u aan om de instelling te wijzigen in Dolby Digital. Wanneer de instelling op de tv is gewijzigd, ervaart u een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

EEN DRAADLOZE VERBINDING MET DE TV GEBRUIKEN

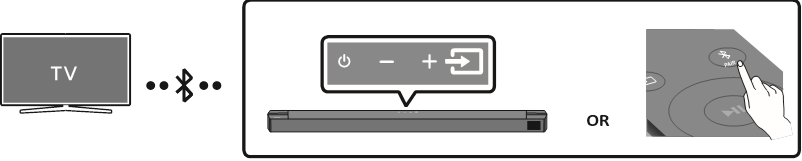

Een tv aansluiten via Bluetooth
Wanneer een tv is aangesloten via Bluetooth, kunt u stereogeluid horen zonder gedoe met kabels.

• Er kan slechts één tv tegelijk worden aangesloten.


De eerste verbinding

1. Druk op de PAIR knop op de afstandsbediening om de modus "BT PAIRING" (BT-KOPPELEN) te openen.
   (OF)
   1. Druk op de (Source) knop op het bovenpaneel en selecteer vervolgens "BT".
      "BT" verandert automatisch in "BT PAIRING" (BT-KOPPELEN) binnen enkele seconden, of verandert in "BT READY" (BT GEREED) als er een verbindingsrecord is.
   2. Wanneer "BT READY" (BT GEREED) verschijnt, houdt u de (Source) knop op het bovenpaneel van de Soundbar langer dan 5 seconden ingedrukt om "BT PAIRING" (BT-KOPPELEN) weer te geven.
2. Selecteer de Bluetooth-modus op de tv. (Zie de handleiding van de tv voor meer informatie.)
3. Selecteer "[AV] Soundbar B6-Series" in de lijst op het scherm van de tv.
   Een beschikbare Soundbar wordt aangegeven met "Needs pairing" (Moet worden gekoppeld) of "Paired" (Gekoppeld) in de Bluetooth-apparaatlijst van de tv. Selecteer het bericht en breng vervolgens een verbinding tot stand om de tv met de Soundbar te verbinden.
   • Wanneer de tv is verbonden, verschijnt [TV Name] → "BT" op het voorste display van de Soundbar.
4. U kunt nu tv-geluid horen via de Soundbar.

Als het apparaat geen verbinding kan maken

• Als er een eerder aangesloten Soundbar-lijst (bijv. "[AV] Soundbar B6-Series") in de lijst verschijnt, verwijdert u deze.
• Herhaal vervolgens stap 1 tot en met 3.

OPMERKING

• Nadat u de Soundbar de eerste keer op uw tv hebt aangesloten, gebruikt u de "BT READY" (BT GEREED) modus om opnieuw verbinding te maken.

De Soundbar loskoppelen van de tv
Druk op de (Source) knop op het bovenpaneel of op de afstandsbediening en schakel over naar een andere modus dan "BT".

• Het verbreken van de verbinding kost tijd omdat de tv een reactie van de Soundbar moet ontvangen.
  (De benodigde tijd kan verschillen, afhankelijk van het tv-model.)
• Om de automatische Bluetooth-verbinding tussen de Soundbar en de tv te annuleren, houdt u de Left (Links) knop op de afstandsbediening 5 seconden ingedrukt terwijl de Soundbar in de "BT READY" (BT GEREED) status staat. (Toggle On → Off (Aan → Uit))

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY (BT GEREED): In deze modus kunt u zoeken naar eerder aangesloten tv's of een eerder aangesloten mobiel apparaat verbinden met de Soundbar.
• BT PAIRING (BT-KOPPELEN): In deze modus kunt u een nieuw apparaat verbinden met de Soundbar. (Druk op de PAIR knop op de afstandsbediening of houd de (Source) knop op de bovenkant van de Soundbar langer dan 5 seconden ingedrukt terwijl de Soundbar in de "BT" modus staat.)

OPMERKINGEN

• Als er om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 meter.
• De Soundbar wordt automatisch uitgeschakeld na 20 minuten in de stand-by stand.
• De Soundbar voert mogelijk geen Bluetooth-zoekopdracht of verbinding correct uit onder de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de Soundbar is.
  • Als er meerdere Bluetooth-apparaten tegelijkertijd zijn gekoppeld met de Soundbar.
  • Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats staat of defect is.
• Elektronische apparaten kunnen radio-interferentie veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de Soundbar-hoofdeenheid worden gehouden, bijv. magnetrons, draadloze LAN-apparaten, enz.

EEN EXTERNE APPARAAT AANSLUITEN

Maak verbinding met een extern apparaat via een bekabelde verbinding of Bluetooth-verbinding om het geluid van het externe apparaat via de Soundbar af te spelen.

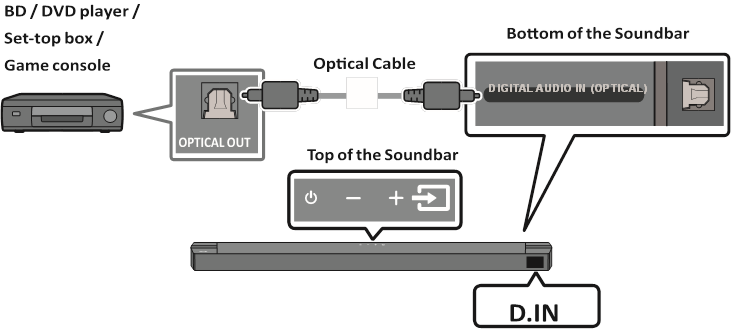

Methode 1. Aansluiten met een optische kabel

1. Sluit DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid aan op de OPTICAL OUT-poort van het bronapparaat met behulp van een digitale optische kabel.
2. Selecteer de "D.IN" (D.IN) modus door op de (Source) knop op het bovenpaneel of op de afstandsbediening te drukken.

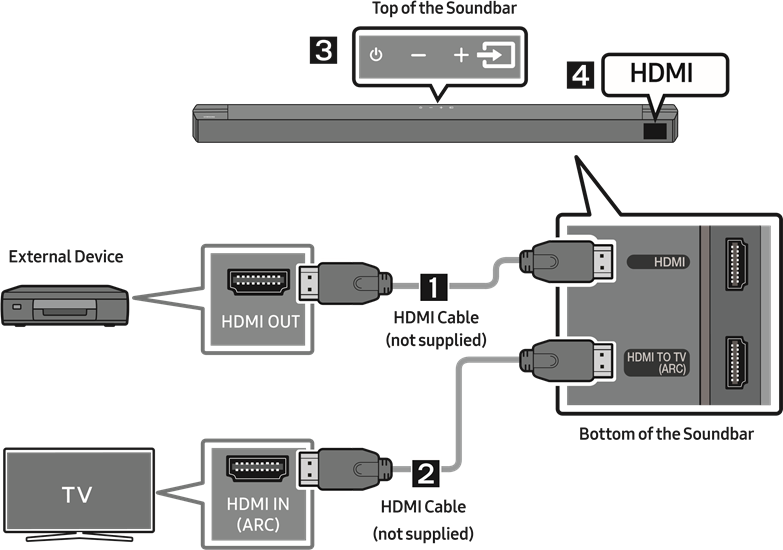

Methode 2. Aansluiten met een HDMI-kabel

1. Sluit een HDMI-kabel (niet meegeleverd) aan van de HDMI poort aan de onderkant van de Soundbar op de HDMI OUT-poort van uw digitale apparaat.
2. Sluit een HDMI-kabel (niet meegeleverd) aan van de HDMI TO TV (ARC) poort aan de onderkant van de Soundbar op de HDMI IN-poort van uw tv.
3. Druk op de (Source) knop op het bovenpaneel of op de afstandsbediening en selecteer vervolgens "HDMI".
4. "HDMI" (HDMI) modus wordt weergegeven op het displaypaneel van de Soundbar en het geluid wordt afgespeeld.

EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden die zich op USB-opslagapparaten bevinden via de Soundbar afspelen.

1. Sluit het USB-apparaat aan op de USB-poort aan de onderkant van het product.
2. Druk op de (Source) knop op het bovenpaneel of op de afstandsbediening en selecteer vervolgens "USB".
3. "USB" (USB) verschijnt op het scherm.
4. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.
   • De Soundbar wordt automatisch uitgeschakeld (Automatische uitschakeling) als er langer dan 20 minuten geen USB-apparaat is aangesloten.

Compatibiliteitslijst bestandstype

Extensie	Codec	Sampling Rate	Bitrate
*.mp3	MPEG1 Layer2	32kHz ~ 48kHz	32kbps ~ 320kbps
	MPEG1 Layer3	32kHz ~ 48kHz	32kbps ~ 320kbps
	MPEG2 Layer3	16kHz ~ 24kHz	8kbps ~ 160kbps
	MPEG2.5 Layer3	8kHz ~ 12kHz	8kbps ~ 160kbps
*.wma	WMA7/8/9	32kHz ~ 48kHz	32kbps ~ 320kbps
*.ogg	Vorbis	32kHz ~ 48kHz	45kbps ~ 500kbps
*.aac *.m4a	AAC-LC (MPEG2/MPEG4 Audio Only)	32kHz ~ 48kHz	32kbps ~ 320kbps
*.wav	LPCM	32kHz ~ 192kHz	1,024kbps ~ 9,216kbps
*.flac	FLAC	32kHz ~ 192kHz	162kbps ~ 8,100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1,024kbps ~ 9,216kbps

• Als er te veel mappen (ongeveer 200) en bestanden (ongeveer 2000) op het USB-apparaat zijn opgeslagen, kan het enige tijd duren voordat de Soundbar toegang heeft tot de bestanden en ze kan afspelen.
• De Soundbar ondersteunt alleen USB-apparaten met FAT16 (~2GB), FAT32 (~2TB) of NTFS (~2TB) bestandssystemen.

EEN MOBIEL APPARAAT AANSLUITEN

Aansluiten via Bluetooth
Wanneer een mobiel apparaat is aangesloten via Bluetooth, kunt u stereogeluid horen zonder gedoe met kabels.

• De verbinding is beperkt tot één tv of twee Bluetooth-apparaten tegelijk.


De eerste aansluiting

1. Druk op de PAIR-knop op de afstandsbediening om de modus "BT PAIRING" (BT-koppelen) te openen.
   (OF)
   1. Druk op de (Source)-knop (Bron) op het bovenpaneel en selecteer vervolgens "BT".
      "BT" verandert automatisch in "BT PAIRING" (BT-koppelen) binnen enkele seconden of verandert in "BT READY" (BT gereed) als er een verbindingsrecord is.
   2. Wanneer "BT READY" (BT gereed) verschijnt, houdt u de (Source)-knop (Bron) op het bovenpaneel van de Soundbar langer dan 5 seconden ingedrukt om "BT PAIRING" (BT-koppelen) weer te geven.
2. Selecteer op uw apparaat "[AV] Samsung Soundbar B6-Series" uit de lijst die verschijnt.
   • Wanneer de Soundbar is verbonden met het Bluetooth-apparaat, wordt [Bluetooth Device Name] (Naam van Bluetooth-apparaat) → "BT" weergegeven op het voorpaneel.
3. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar.

Als het apparaat geen verbinding kan maken

• Als een eerder aangesloten Soundbar-vermelding (bijv. "[AV] Samsung Soundbar B6-Series") in de lijst verschijnt, verwijdert u deze.
• Herhaal vervolgens stap 1 en 2.

OPMERKING

• Nadat u de Soundbar de eerste keer op uw mobiele apparaat hebt aangesloten, gebruikt u de modus "BT READY" (BT gereed) om opnieuw verbinding te maken.

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY (BT gereed): In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat aansluiten op de Soundbar.
• BT PAIRING (BT-koppelen): In deze modus kunt u een nieuw apparaat aansluiten op de Soundbar. (Druk op de PAIR-knop op de afstandsbediening of houd de (Source)-knop (Bron) aan de bovenkant van de Soundbar langer dan 5 seconden ingedrukt terwijl de Soundbar in de "BT"-modus staat.)

OPMERKINGEN

• Als er om een pincode wordt gevraagd bij het aansluiten van een Bluetooth-apparaat, voert u <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 m (32,8 ft).
• De Soundbar wordt automatisch uitgeschakeld na 20 minuten in de stand-by stand.
• De Soundbar kan Bluetooth-zoekopdrachten of verbindingen mogelijk niet correct uitvoeren in de volgende omstandigheden:
  • Als er een sterk elektrisch veld rond de Soundbar is.
  • Als er gelijktijdig meerdere Bluetooth-apparaten zijn gekoppeld aan de Soundbar.
  • Als het Bluetooth-apparaat is uitgeschakeld, zich niet op zijn plaats bevindt of defect is.
• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren, moeten uit de buurt van de Soundbar-hoofdeenheid worden gehouden, bijvoorbeeld magnetrons, draadloze LAN-apparaten, enz.
• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de A2DP-functie (AV) ondersteunt.
• U kunt de Soundbar niet aansluiten op een Bluetooth-apparaat dat alleen de HF-functie (Hands Free) ondersteunt.
• Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld, zal het selecteren van "[AV] Samsung Soundbar B6-Series" uit de lijst met gescande apparaten van het apparaat de Soundbar automatisch veranderen in de "BT"-modus.
  • Alleen beschikbaar als de Soundbar wordt vermeld bij de gekoppelde apparaten van het Bluetooth-apparaat.
    (Het Bluetooth-apparaat en de Soundbar moeten al minstens één keer eerder zijn gekoppeld.)
• De Soundbar verschijnt alleen in de lijst met gezochte apparaten van het Bluetooth-apparaat wanneer de Soundbar "BT READY" (BT gereed) weergeeft.

Bluetooth inschakelen (GELUIDSMODUS)
Als een eerder gekoppeld Bluetooth-apparaat probeert te koppelen met de Soundbar wanneer de functie Bluetooth inschakelen is ingeschakeld en de Soundbar is uitgeschakeld, wordt de Soundbar automatisch ingeschakeld.

1. Houd de knop SOUND MODE (GELUIDSMODUS) langer dan 5 seconden ingedrukt op de afstandsbediening terwijl de Soundbar is ingeschakeld.
2. "ON-BLUETOOTH POWER" (Bluetooth-voeding aan) verschijnt op het display van de Soundbar.

De Bluetooth-verbinding van een apparaat met een Soundbar verbreken
U kunt de Bluetooth-verbinding van een apparaat met de Soundbar verbreken. Raadpleeg de gebruikershandleiding van het Bluetooth-apparaat voor instructies.

• De verbinding met de Soundbar wordt verbroken.
• Wanneer de verbinding van de Soundbar met het Bluetooth-apparaat is verbroken, toont de Soundbar "BT DISCONNECTED" (BT verbroken) op het voorpaneel.

De verbinding van de Soundbar met het Bluetooth-apparaat verbreken
Druk op de (Source)-knop (Bron) op het bovenpaneel of op de afstandsbediening en schakel vervolgens over naar een andere modus dan "BT".

• Het verbreken van de verbinding kost tijd omdat het Bluetooth-apparaat een reactie van de Soundbar moet ontvangen. (De tijd die nodig is om de verbinding te verbreken, kan verschillen, afhankelijk van het Bluetooth-apparaat)
• Wanneer de verbinding van de Soundbar met het Bluetooth-apparaat is verbroken, toont de Soundbar "BT DISCONNECTED" (BT verbroken) op het voorpaneel.

OPMERKINGEN

• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter is dan 10 m (32,8 ft).
• De Soundbar wordt automatisch uitgeschakeld na 20 minuten in de stand-by stand.

Meer over Bluetooth
Bluetooth is een technologie die Bluetooth-compatibele apparaten in staat stelt om gemakkelijk met elkaar te verbinden via een korte draadloze verbinding.

• Een Bluetooth-apparaat kan ruis of een storing veroorzaken, afhankelijk van het gebruik, als:
  • Een deel van uw lichaam in contact is met het ontvangende/verzenden systeem van het Bluetooth-apparaat of de Soundbar.
  • Het is onderhevig aan elektrische variatie door obstructies veroorzaakt door een muur, hoek of kantoorwand.
  • Het wordt blootgesteld aan elektrische storingen van apparaten met dezelfde frequentieband, waaronder medische apparatuur, magnetrons en draadloze LAN's.
• Koppel de Soundbar met het Bluetooth-apparaat terwijl ze zich dicht bij elkaar bevinden.
• Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, hoe slechter de kwaliteit.
  Als de afstand groter is dan het Bluetooth-werkbereik, gaat de verbinding verloren.
• In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet correct.
• De Bluetooth-verbinding werkt alleen als deze zich dicht bij het apparaat bevindt. De verbinding wordt automatisch verbroken als het Bluetooth-apparaat buiten bereik is. Zelfs binnen bereik kan de geluidskwaliteit worden aangetast door obstakels zoals muren of deuren.
• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens zijn werking.

Bluetooth Multi connection (Bluetooth multi-verbinding)
De Soundbar kan tegelijkertijd met 2 Bluetooth-apparaten worden verbonden.

1. Sluit de Soundbar aan op maximaal twee Bluetooth-apparaten.
2. Speel muziek af van een van de aangesloten Bluetooth-apparaten terwijl er twee apparaten zijn aangesloten.
3. Als er muziek wordt afgespeeld vanaf het Bluetooth-apparaat "B" tijdens het afspelen vanaf het apparaat "A", wordt het afspelen van muziek gestart op het apparaat "B" en wordt het afspelen op het apparaat "A" automatisch gestopt/gepauzeerd.
4. In versies van vóór AVRCP V1.4 kan de schakeltijd van het apparaat dat muziek afspeelt, worden vertraagd.

Bluetooth Multi Pairing (Bluetooth meervoudig koppelen)
Meerdere apparaten aan de Soundbar koppelen

1. Schakel de Soundbar in.
2. Alleen in de "BT"-modus houdt u de (Source)-knop (Bron) aan de bovenkant van de Soundbar langer dan 5 seconden ingedrukt om de Soundbar naar de "BT PAIRING"-modus (BT-koppelen) te laten gaan, schakelt u vervolgens Bluetooth aan de kant van het Bluetooth-apparaat in en selecteert u de Soundbar in de lijst met beschikbare apparaten. De Soundbar maakt automatisch verbinding met het Bluetooth-apparaat.
3. Een 2e Bluetooth-apparaat kan worden gekoppeld en aangesloten op de Soundbar met behulp van dezelfde methode. Als u probeert een 3e apparaat aan te sluiten, verliest een aangesloten apparaat dat geen audio afspeelt de Bluetooth-verbinding, maar blijft wel gekoppeld aan de Soundbar.
4. Met dezelfde methode kunt u maximaal 8 Bluetooth-apparaten koppelen, maar alleen de laatste 2 blijven tegelijkertijd verbonden met de Soundbar.

OPMERKINGEN

• Er kan slechts 1 Samsung-tv of 2 Bluetooth-apparaten tegelijkertijd op de Soundbar worden aangesloten.
• De Soundbar wordt losgekoppeld van Bluetooth-apparaten wanneer deze een verbindingsverzoek van een Samsung-tv ontvangt.
• De standaardinstelling van de Soundbar is "ON-BT MULTI CONNECTION" (BT multi-verbinding aan), maar om van een andere modus terug te keren naar de niet-multi-verbindingsmodus, houdt u de PAIR-knop op de afstandsbediening langer dan 5 seconden ingedrukt in de stand-bymodus, totdat "OFF-BT MULTI CONNECTION" (BT multi-verbinding uit) op het display verschijnt.

DE MUURBEUGEL INSTALLEREN

Installatievoorzorgsmaatregelen

• Installeer alleen op een verticale muur.
• Installeer niet op een plaats met een hoge temperatuur of vochtigheid.
• Controleer of de muur sterk genoeg is om het gewicht van het product te dragen. Zo niet, verstevig dan de muur of kies een ander installatiepunt.
• Koop en gebruik de bevestigingsschroeven of ankers die geschikt zijn voor het type muur dat je hebt (gipsplaat, ijzerplaat, hout, enz.). Indien mogelijk, bevestig de steunschroeven in muurstijlen.
• Koop muurbevestigingsschroeven op basis van het type en de dikte van de muur waarop je de Soundbar wilt monteren.
  • Diameter: M5
  • Lengte: 1 3/8 inch (35 mm) of langer aanbevolen.
• Sluit kabels van het apparaat aan op externe apparaten voordat je de Soundbar aan de muur installeert.
• Zorg ervoor dat het apparaat is uitgeschakeld en losgekoppeld van de stroombron voordat je het installeert. Anders kan dit een elektrische schok veroorzaken.

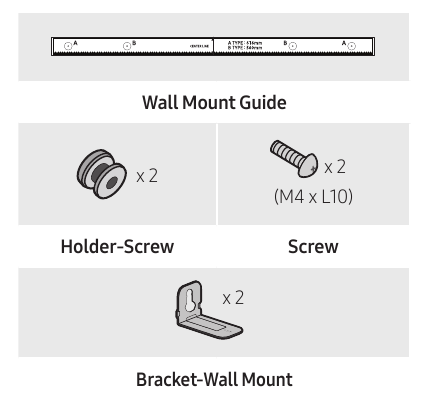

Muurbeugelcomponenten

1. Plaats de Wall Mount Guide (muurbeugelgids) tegen het muuroppervlak.
   • De Wall Mount Guide (muurbeugelgids) moet waterpas zijn.
   • Als je tv aan de muur is bevestigd, installeer dan de Soundbar ten minste 5 cm onder de tv.

2. Lijn de Wall Mount Guide's Center Line (middenlijn van de muurbeugelgids) uit met het midden van je tv (als je de Soundbar onder je tv monteert) en bevestig vervolgens de Wall Mount Guide (muurbeugelgids) aan de muur met tape.
   • Als je niet onder een tv monteert, plaats dan de Center Line (middenlijn) in het midden van het installatiegebied.

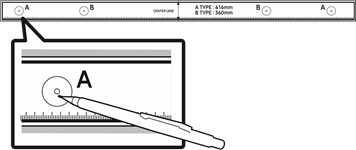

3. Duw een penpunt of een aangescherpte potloodpunt door het midden van de A-TYPE-afbeeldingen aan elk uiteinde van de gids om de gaten voor de steunschroeven te markeren en verwijder vervolgens de Wall Mount Guide (muurbeugelgids).

4. Boor met een boor van de juiste maat een gat in de muur bij elke markering.
   • Als de markeringen niet overeenkomen met de posities van de stijlen, zorg er dan voor dat je de juiste ankers in de gaten steekt voordat je de steunschroeven insteekt. Als je ankers gebruikt, zorg er dan voor dat de gaten die je boort groot genoeg zijn voor de ankers die je gebruikt.

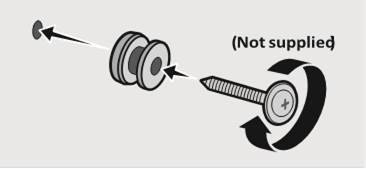

5. Duw een schroef (niet meegeleverd) door elke Holder-Screw (houderschroef) en schroef vervolgens elke schroef stevig in een steunschroefgat.

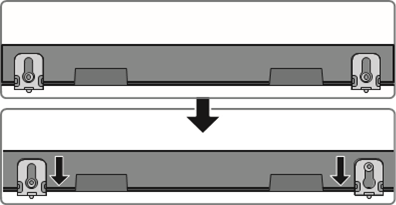

6. Installeer de 2 Bracket-Wall Mounts (wandmontagebeugels) in de juiste richting aan de onderkant van de Soundbar met behulp van 2 Screws (schroeven).

   • Zorg er bij het monteren voor dat het hangergedeelte van de Bracket-Wall Mounts (wandmontagebeugels) zich achter de achterkant van de Soundbar bevindt.

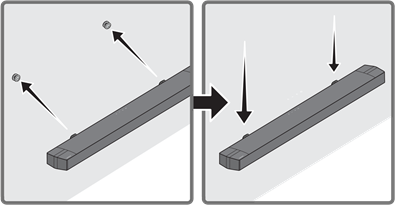

7. Installeer de Soundbar met de bevestigde Bracket-Wall Mounts (wandmontagebeugels) door de Bracket-Wall Mounts (wandmontagebeugels) aan de Holder-Screws (houderschroeven) aan de muur te hangen.

8. Schuif de Soundbar naar beneden zoals hieronder weergegeven, zodat de Bracket-Wall Mounts (wandmontagebeugels) stevig op de Holder-Screws (houderschroeven) rusten.
   • Steek de Holder-Screws (houderschroeven) in het brede (onderste) deel van de Bracket-Wall Mounts (wandmontagebeugels) en schuif vervolgens de Bracket-Wall Mounts (wandmontagebeugels) naar beneden zodat de Bracket-Wall Mounts (wandmontagebeugels) stevig op de Holder-Screws (houderschroeven) rusten.


SOFTWARE-UPDATE

Samsung kan in de toekomst updates aanbieden voor de systeemfirmware van de Soundbar.

Als er een update wordt aangeboden, kun je de firmware updaten door een USB-apparaat met de firmware-update erop aangesloten op de USB-poort van je Soundbar. Ga voor meer informatie over het downloaden van updatebestanden naar de Samsung Electronics-website op www.samsung.comgSupport.
Selecteer vervolgens het producttype of voer het modelnummer van je Soundbar in, selecteer de optie Software & Apps en vervolgens Downloads. Houd er rekening mee dat de optienamen kunnen variëren.

De firmwareversie controleren

1. Schakel de Soundbar uit.
2. Houd de (Sound Control (geluidsbediening)) knop ongeveer 5 seconden ingedrukt op de afstandsbediening.
3. Elke versie verschijnt in de volgende volgorde op het Soundbar-display.
   (Softwareversie → HDMI → Tx → Rx )
   • Tx : Draadloze Tx-module in de Soundbar.
   • Rx : Draadloze Rx-module in de subwoofer.
   • R2 VERSIE DISPLAY
     • Geen verbinding achter R2---
     • Verbonden achter R2xxx

Updateprocedure

De updatefunctie wist alle gebruikersinstellingen. We raden je aan om je instellingen te noteren, zodat je ze na de update eenvoudig opnieuw kunt instellen. Houd er rekening mee dat het updaten van de firmware ook de subwooferverbinding reset.

1. Sluit een USB-stick aan op de USB-poort van je computer.

   Zorg ervoor dat er geen muziekbestanden op de USB-stick staan. Dit kan ervoor zorgen dat de firmware-update mislukt.
2. Ga naar (samsung.com) " selecteer Enter Model Number en voer het model van je Soundbar in. Selecteer manuals and downloads en download het nieuwste softwarebestand.
3. Sla de gedownloade software op een USB-stick op en selecteer "Extract Here" (Hier uitpakken) om de map uit te pakken.
4. Schakel de Soundbar uit en sluit de USB-stick met de software-update aan op de USB-poort.
5. Schakel de Soundbar in en wijzig de bron in de modus "USB". Binnen 3 minuten wordt "UPDATE" weergegeven en begint de update. Wanneer de update is voltooid, wordt de Soundbar uitgeschakeld en vervolgens automatisch weer ingeschakeld.
6. Druk 5 seconden op de (Volume)-knop op het bovenpaneel. "INIT" verschijnt op het display en vervolgens wordt de Soundbar uitgeschakeld.
   De update is voltooid.
   • Dit product heeft een DUAL BOOT-functie. Als de firmware niet kan worden bijgewerkt, kun je de firmware opnieuw bijwerken.
7. Herstel je instellingen op de Soundbar.

Als UPDATE niet wordt weergegeven

1. Schakel de Soundbar uit, koppel het USB-opslagapparaat met de updatebestanden los en sluit het vervolgens opnieuw aan op de USB-poort van de Soundbar.
2. Koppel het netsnoer van de Soundbar los, sluit het opnieuw aan en schakel vervolgens de Soundbar in.

OPMERKINGEN

• De firmware-update werkt mogelijk niet goed als audiobestanden die door de Soundbar worden ondersteund, zijn opgeslagen op het USB-opslagapparaat.
• Koppel de stroom niet los en verwijder het USB-apparaat niet terwijl de updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de firmware-update is voltooid.
• Nadat de update is voltooid, worden de gebruikersinstellingen in de Soundbar geïnitialiseerd, zodat je je instellingen opnieuw kunt instellen. We raden je aan om je instellingen te noteren, zodat je ze na de update eenvoudig opnieuw kunt instellen. Houd er rekening mee dat het updaten van de firmware ook de subwooferverbinding reset.
  Als de verbinding met de subwoofer niet automatisch opnieuw tot stand wordt gebracht na de update.
  Als de software-update mislukt, controleer dan of de USB-stick defect is.
• Mac OS-gebruikers moeten MS-DOS (FAT) gebruiken als USB-indeling.
• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het USB-opslagapparaat.

PROBLEEMOPLOSSING

Controleer het volgende voordat u hulp zoekt.

Soundbar gaat niet aan

Controleer of het netsnoer van de Soundbar correct in het stopcontact is gestoken.

Soundbar werkt onregelmatig

Haal de stekker uit het stopcontact en steek deze opnieuw in.
Schakel het externe apparaat uit en weer in en probeer het opnieuw.
Als er geen signaal is, wordt de Soundbar na een bepaalde tijd automatisch uitgeschakeld. Schakel de stroom in.

Als de afstandsbediening niet werkt

Richt de afstandsbediening rechtstreeks op de Soundbar.
Vervang de batterijen door nieuwe.

Soundbar geeft geen geluid

Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
Wanneer een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat, enz.) is aangesloten, past u het volume van het externe apparaat aan.
Selecteer voor geluidsuitvoer van de tv Soundbar. (Samsung TV: Home ( ) → Menu → Settings ( ) → All Settings ( )→ Sound → Sound Output → Select Soundbar)
De kabelverbinding met de Soundbar is mogelijk niet los. Verwijder de kabel en sluit deze opnieuw aan.
Verwijder het netsnoer volledig, sluit het opnieuw aan en schakel de stroom in.
Reset het product en probeer het opnieuw.
Controleer of het LED-lampje aan de achterkant van de Subwoofer blauw brandt. Sluit de Soundbar en Subwoofer opnieuw aan als het lampje blauw knippert of rood wordt.
Er kan een probleem optreden als er een obstakel is tussen de Soundbar en Subwoofer. Verplaats apparaten naar een gebied uit de buurt van obstakels.
Andere apparaten die radiofrequentiesignalen in de buurt verzenden, kunnen de verbinding onderbreken. Houd uw luidspreker uit de buurt van dergelijke apparaten.
Verwijder en sluit de stekker opnieuw aan.

Het volume van de subwoofer is te laag

Het originele volume van de inhoud die u afspeelt, is mogelijk laag. Probeer het Subwoofer-niveau aan te passen.
Breng de Subwoofer dichter bij u.

Als de tv niet is aangesloten via HDMI TO TV (ARC).
Controleer of de HDMI-kabel correct is aangesloten op de ARC-terminal.
Aansluiting is mogelijk niet mogelijk vanwege het aangesloten externe apparaat (set-top box, gameconsole, enz.). Sluit de Soundbar rechtstreeks aan.
HDMI-CEC is mogelijk niet geactiveerd op de tv. Schakel de CEC in het tv-menu in. (Samsung TV: Home () → Menu → Settings ( ) → All Settings () → Connection → External Device Manager → Anynet+ (HDMI-CEC) ON)

Er is geen geluid wanneer u verbinding maakt met de tv in de HDMI TO TV (ARC)-modus.
Uw apparaat kan het ingangssignaal niet afspelen. Wijzig de audio-uitvoer van de tv in PCM of Dolby Digital.
(For a Samsung TV: Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound → Expert Settings → Digital Output Audio Format)

Soundbar maakt geen verbinding via Bluetooth

Wanneer u een nieuw apparaat aansluit, schakelt u over naar "BT PAIRING" (BT-KOPPELEN) voor verbinding. (Druk op de PAIR (KOPPELEN)-knop op de afstandsbediening of houd de (Source) ((Bron))-knop op de behuizing minstens 5 seconden ingedrukt.)
Als de Soundbar is aangesloten op een ander apparaat, koppelt u dat apparaat eerst los om het apparaat te schakelen.
Sluit hem opnieuw aan nadat u de Bluetooth-luidsprekerlijst op het aan te sluiten apparaat hebt verwijderd.
(Samsung TV: Home ( ) → Menu → Settings ( ) → All Settings ( ) → Sound → Sound Output → Bluetooth Speaker List)
De automatische tv-verbinding is mogelijk uitgeschakeld. Terwijl de Soundbar zich in "BT READY" (BT-GEREED) bevindt, houdt u de Left (Links)-knop op de Soundbar-afstandsbediening 5 seconden ingedrukt om ON-TV CONNECT (AAN-TV VERBINDEN) te selecteren. Als u OFF-TV CONNECT (UIT-TV VERBINDEN) ziet, houdt u de Left (Links)-knop nogmaals 5 seconden ingedrukt om de selectie te wijzigen.
Verwijder en sluit de stekker opnieuw aan en probeer het opnieuw.
Reset het product en probeer het opnieuw.

Geluid valt weg bij verbinding via Bluetooth

Als uw apparaat dat via Bluetooth is verbonden te ver van de Soundbar beweegt, kan dit ertoe leiden dat het geluid wegvalt. Verplaats het apparaat dichter bij de Soundbar.
Als een deel van uw lichaam in contact komt met de Bluetooth-zender of het product op metalen meubels is geïnstalleerd, kan het geluid wegvallen. Controleer de installatieomgeving en de gebruiksomstandigheden.

Bluetooth-meervoudige verbinding werkt niet

Wanneer de tv is aangesloten op de soundbar, werkt de Bluetooth-meervoudige verbinding mogelijk niet. Koppel de Soundbar los van de tv en probeer het opnieuw.
Controleer of de instelling voor Bluetooth-meervoudige verbinding is ingeschakeld. (Raadpleeg het gedeelte "Soundbar does not connect via Bluetooth." ("Soundbar maakt geen verbinding via Bluetooth.").)
Koppel het apparaat dat momenteel wordt afgespeeld los, koppel met het apparaat waarmee u verbinding wilt maken en sluit het vorige apparaat opnieuw aan.
Als het geluid niet hoorbaar is, zelfs niet na een juiste verbinding, raadpleegt u het gedeelte "Sound drops out when connected via Bluetooth." ("Geluid valt weg bij verbinding via Bluetooth.").

Soundbar gaat niet automatisch aan met de tv

Wanneer u de Soundbar uitschakelt terwijl u tv kijkt, wordt de stroomsynchronisatie met de tv uitgeschakeld. Schakel eerst de tv uit.

SPECIFICATIES EN HANDLEIDING

Specificaties

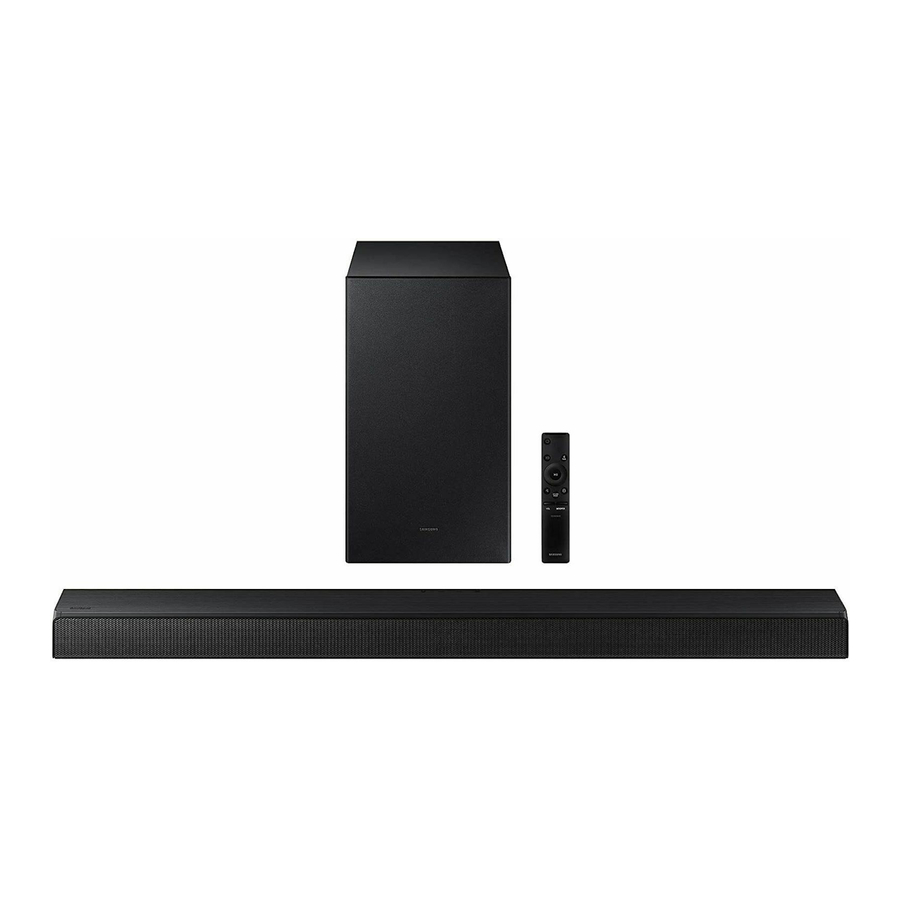

Modelnaam	HW-B650
USB	5V/0.5A
Gewicht	6,8 lbs (3,1 kg)
Afmetingen (B x H x D)	40,6 x 2,3 x 4,1 inch (1030,0 x 59,4 x 105,0 mm)
Bedrijfstemperatuurbereik	+41°F tot +95°F (+5°C tot +35°C)
Bedrijfsvochtigheidsbereik	10% ~ 75%
VERSTERKER Nominaal uitgangsvermogen	180W (30Wx6)
Ondersteunde afspeelformaten	LPCM 2ch, Dolby Audio™ (ondersteuning van Dolby® Digital), DTS, DTS Virtual: X
Subwoofernaam	PS-WB65D
Gewicht	11,2 lbs (5,1 kg)
Afmetingen (B x H x D)	7,2 x 13,6 x 11,6 inch (184,0 x 346,0 x 295,0 mm)
VERSTERKER Nominaal uitgangsvermogen	250W

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor om de specificaties zonder voorafgaande kennisgeving te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

VEILIGHEIDSINFORMATIE

VEILIGHEIDSWAARSCHUWINGEN
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN.
ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD.
LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS-PERSONEEL.
Raadpleeg de onderstaande tabel voor een uitleg van de symbolen die op uw Samsung-product kunnen staan.

RISICO OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.
	Dit symbool geeft aan dat er een hoge spanning aanwezig is in het apparaat. Het is gevaarlijk om in aanraking te komen met een inwendig onderdeel van dit product.
	Dit symbool geeft aan dat dit product belangrijke documentatie bevat met betrekking tot de bediening en het onderhoud.
	Klasse II-product: Dit symbool geeft aan dat het geen veilige verbinding met de elektrische aarde (massa) vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, MOET het product een betrouwbare verbinding met de beschermingsaarde (massa) hebben.
	AC-spanning: Dit symbool geeft aan dat de nominale spanning die met het symbool is aangegeven, AC-spanning is.
	DC-spanning: Dit symbool geeft aan dat de nominale spanning die met het symbool is aangegeven, DC-spanning is.
	Voorzichtig, raadpleeg de gebruiksaanwijzing: Dit symbool instrueert de gebruiker om de gebruikershandleiding te raadplegen voor meer veiligheidsgerelateerde informatie.

• Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
• Om letsel te voorkomen, moet dit apparaat stevig aan de vloer/wand worden bevestigd in overeenstemming met de installatie-instructies.

• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen met vloeistof gevulde objecten, zoals vazen, op het apparaat.
• Om dit apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact halen. Daarom moet de stekker te allen tijde gemakkelijk en direct toegankelijk zijn.

Belangrijke veiligheidsinstructies
Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg alle veiligheidsinstructies die hieronder worden vermeld. Bewaar deze bedieningsinstructies bij de hand voor toekomstig gebruik.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, gemakstopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de wagen, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van wagen en apparaat om letsel door kantelen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de AC-voeding in uw huis voldoet aan de stroomvereisten die worden vermeld op de identificatiesticker aan de onderkant van uw product. Installeer uw product horizontaal, op een geschikte ondergrond (meubilair), met voldoende ruimte eromheen voor ventilatie (3~4 inch). Zorg ervoor dat de ventilatiesleuven niet bedekt zijn. Plaats het apparaat niet op versterkers of andere apparatuur die heet kunnen worden. Dit apparaat is ontworpen voor continu gebruik. Om het apparaat volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker uit het stopcontact als u van plan bent het apparaat lange tijd niet te gebruiken.
2. Trek tijdens onweer de stekker uit het stopcontact. Spanningspieken als gevolg van bliksem kunnen het apparaat beschadigen.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan leiden tot oververhitting en storingen in het apparaat veroorzaken.
4. Bescherm het product tegen vocht (bijv. vazen) en overmatige hitte (bijv. een open haard) of apparatuur die sterke magnetische of elektrische velden creëert. Trek de stekker uit het stopcontact als het apparaat niet goed werkt. Uw product is niet bedoeld voor industrieel gebruik. Het is uitsluitend voor persoonlijk gebruik. Er kan condensatie optreden als uw product bij koude temperaturen is opgeslagen. Als u het apparaat tijdens de winter vervoert, wacht dan ongeveer 2 uur totdat het apparaat de kamertemperatuur heeft bereikt voordat u het gebruikt.
5. De batterij die bij dit product wordt gebruikt, bevat chemicaliën die schadelijk zijn voor het milieu. Gooi de batterij niet bij het algemene huisvuil. Stel de batterij niet bloot aan overmatige hitte, direct zonlicht of vuur. Sluit de batterij niet kort, demonteer of oververhit deze niet.

   Explosiegevaar als de batterij onjuist wordt vervangen. Vervang de batterij alleen door hetzelfde of een gelijkwaardig type.

Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: www.samsung.com/ca

Referenties

• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US
• Samsung Canada | Mobile | TV | Home Appliances

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung HW-B650 Handleiding

Beschikbare talen
