Cisco Codec EQ Handleiding
Wat zit er in de doos

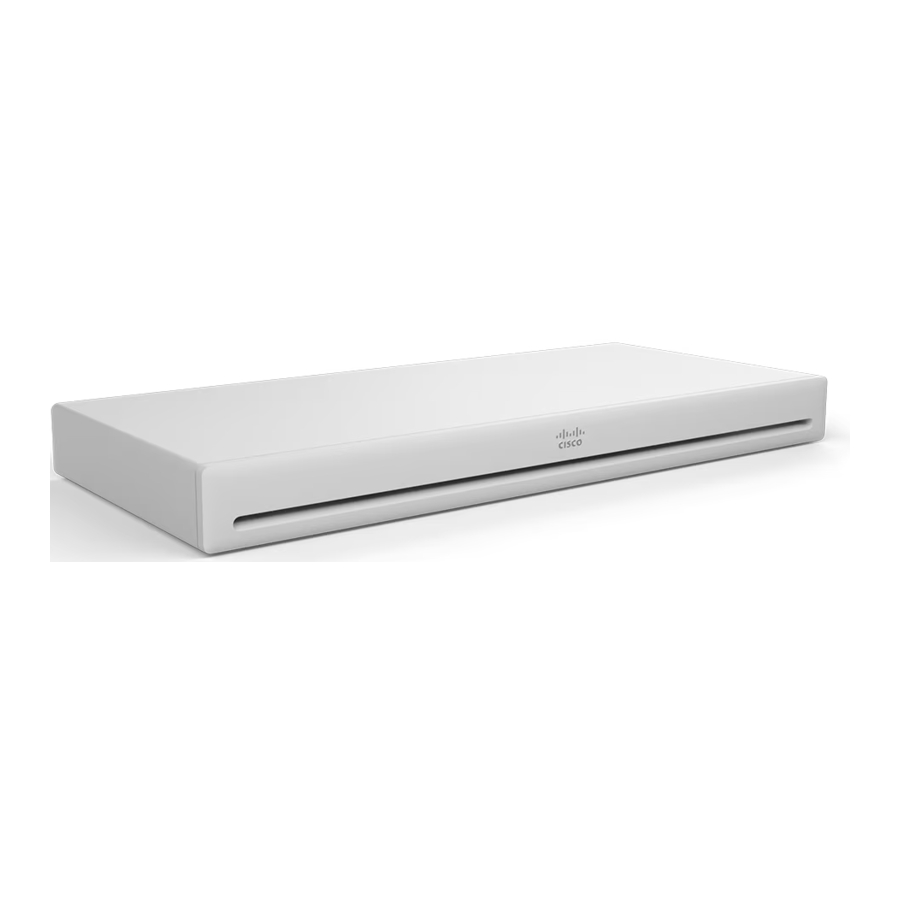

Cisco Codec EQ
Antennes (voor radioversie)*
Wandmontagekit (optioneel)
Rackmontagekit (optioneel)
* Gebruik alleen de antennes die bij de codec zijn geleverd
Geen voedingskabeloptie voor Codec EQ: Wanneer de optionele voedingskabel niet bij het systeem is besteld, is de klant verantwoordelijk voor het selecteren van de juiste voedingskabel die bij dit product moet worden gebruikt. Het gebruik van een niet-compatibele voedingskabel met dit product kan leiden tot een elektrisch veiligheidsrisico. Voor bestellingen die worden geleverd in Argentinië, Brazilië, China en Japan, moet de juiste voedingskabel bij het systeem worden besteld.
Specificatie van de voedingskabel: 10 A, 250 V
Stroomconnector: EL 701B (IEC 60320/C13)
Voeding (100-240 VAC, 50-60 Hz)
- Gebruik een voedingskabel die voldoet aan de eisen van de voedingsspecificatie van de codec.
- Zorg ervoor dat de stekker en het stopcontact gemakkelijk toegankelijk zijn voor het geval u het apparaat van de stroom moet loskoppelen.
- Dit apparaat is ontworpen voor aansluiting op TN- en IT-voedingssystemen.
Netwerkconnectiviteit: gebruik Ethernet LAN of wifi. Niet-radioapparaten, die de letters 'NR' in hun product-ID (PID) hebben, ondersteunen geen wifi.
Ventilatie
Blokkeer geen ventilatieopeningen op de codec. Minimaal 10 cm vrije ruimte aan de voor- en achterkant van het apparaat. Let er bij montage in een rack op dat de omgevingstemperatuur niet hoger is dan 35 °C.
Kies een van de montageopties
Wandmontagekit
Rackmontagekit
Plaatsing op bureau

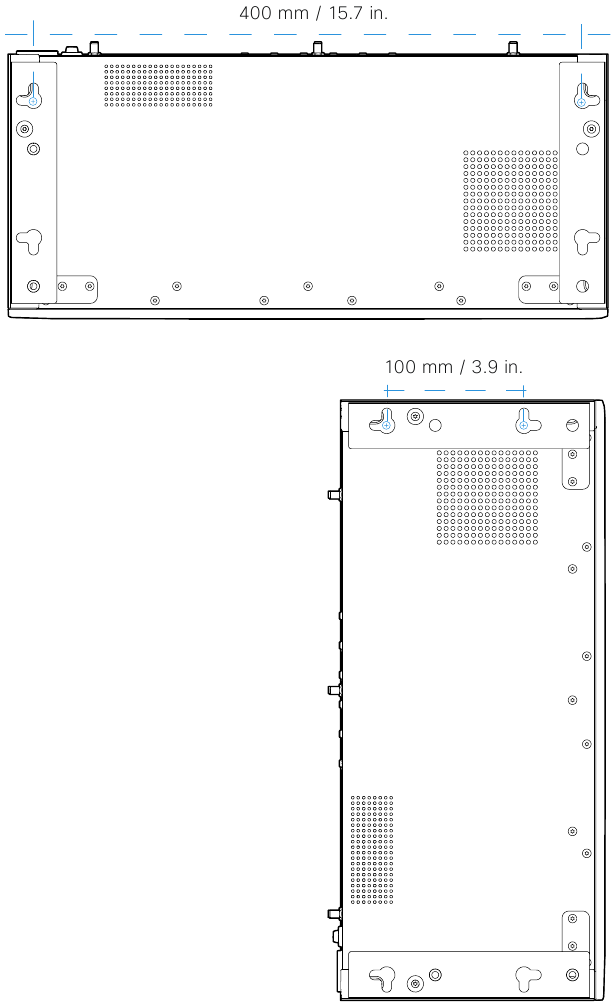

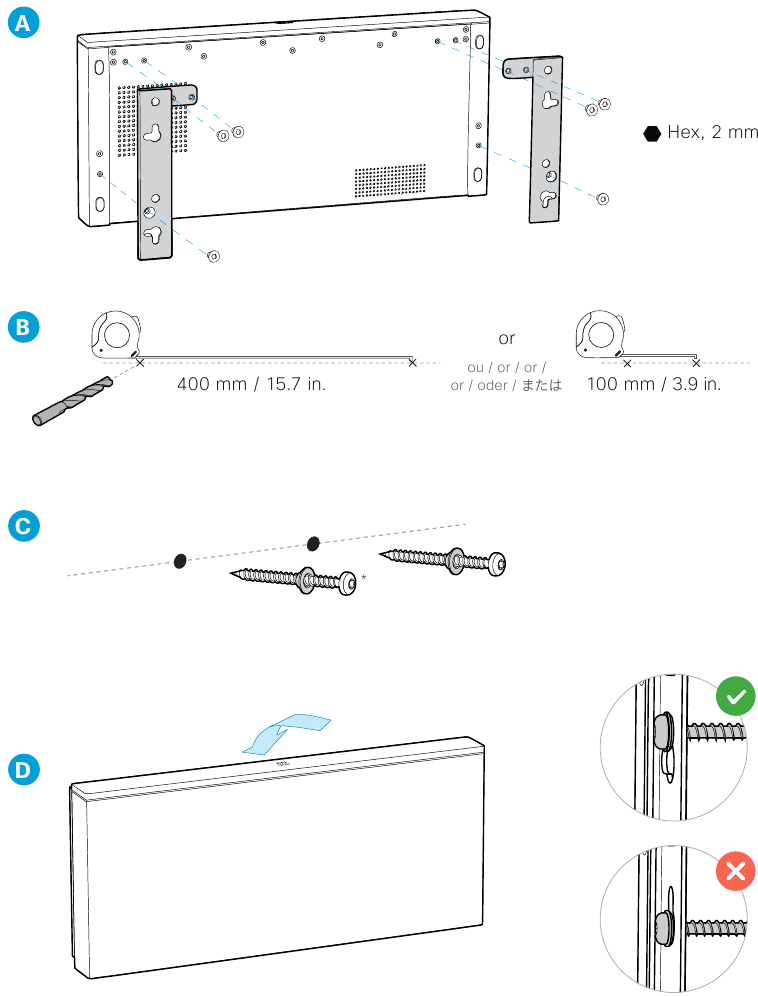

Monteer het product met de wandmontage
Gereedschap dat u mogelijk nodig hebt
Het product moet worden geïnstalleerd door gekwalificeerd personeel. Vanwege de verscheidenheid aan muurconstructies moet de installateur de onderdelen meenemen die nodig zijn om het product veilig aan de muur te bevestigen. Het gewicht van de codec en de beugel is 2,6 kg.
* Panhoofdschroef Ø 4 tot Ø 5 mm aanbevolen

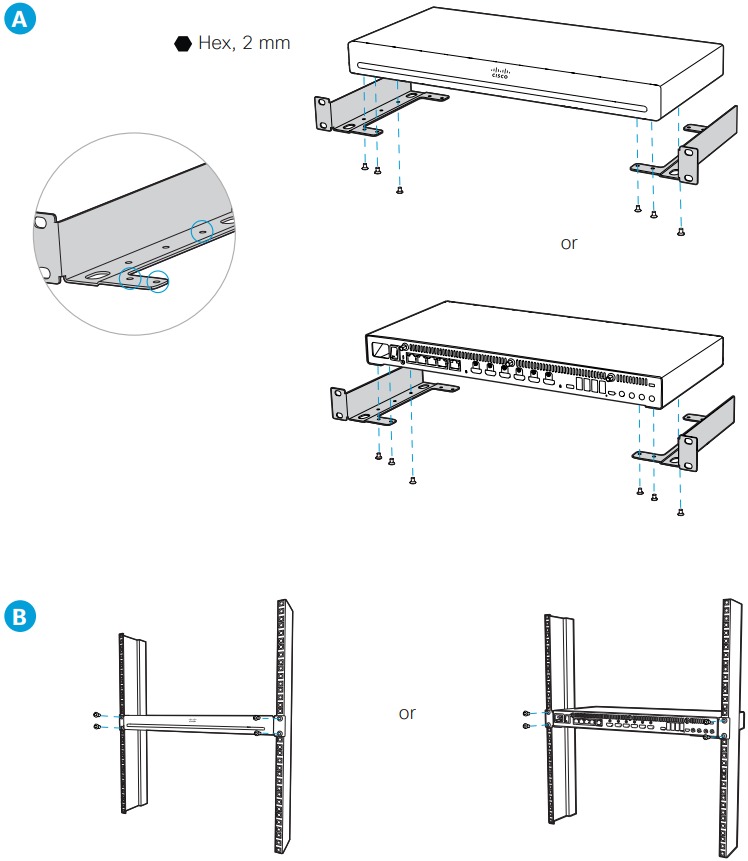

Monteer het product in een rack
Plaats het apparaat op een bureau of plank

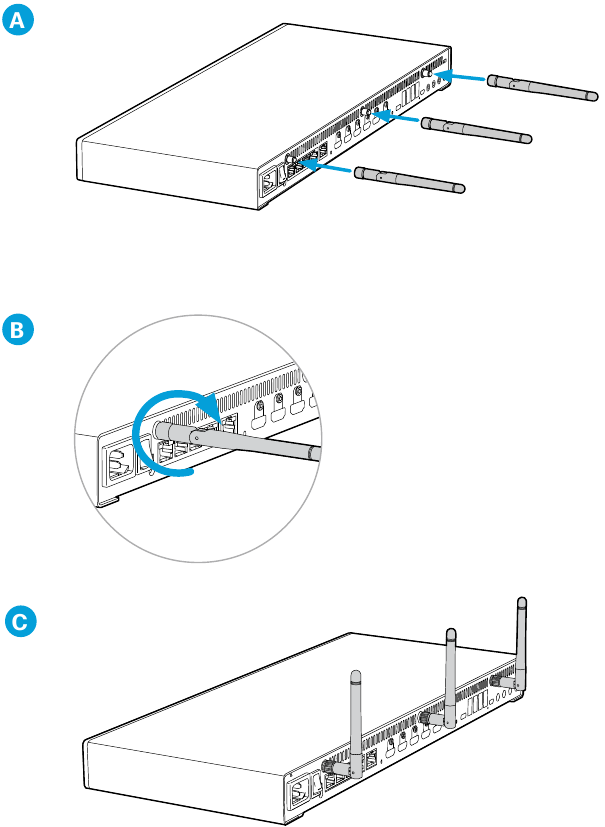

Sluit de antennes aan op het apparaat
(alleen voor radioversie)

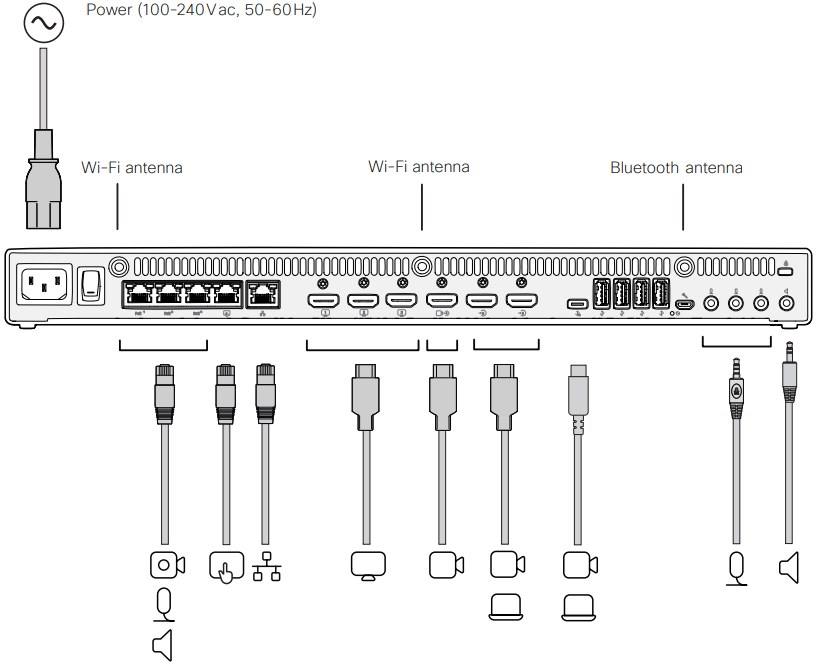

Sluit de kabels aan
Elk van de eerste vier Ethernet-poorten ondersteunt de PoE++ IEEE802.3bt-standaard, wat maximaal 90 W per poort is. De leveringscapaciteit is maximaal 90 W voor de vier poorten samen.

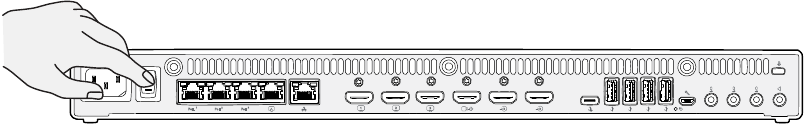

Schakel het apparaat in
Voltooi de software-installatie
- Schakel het scherm in. Raadpleeg de gebruikersdocumentatie voor het scherm als de HDMI-ingang handmatig moet worden ingesteld.
- Het systeem wordt automatisch ingeschakeld. Als het systeem niet wordt ingeschakeld, controleer dan de aan/uit-schakelaar op de codec en de camera.
- Volg de instructies op het scherm om de installatie te voltooien. Kies Room Kit EQ wanneer hierom wordt gevraagd. *
- We raden aan dat u de software op uw Codec EQ upgradet voordat u deze in gebruik neemt. Zie de Administrator Guide (https://www.cisco.com/go/roomkit-docs) voor de codec.
* U kunt ook de API-opdracht uitvoeren

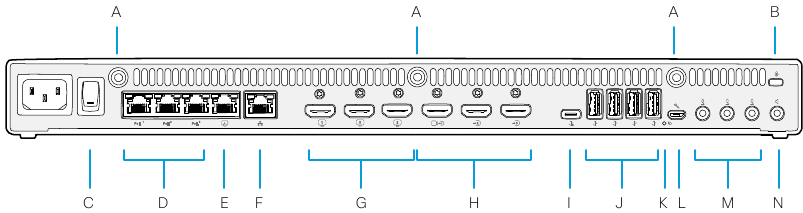

Productoverzicht
- Antenneconnector
- Kensington-veiligheidsslot
- Stroomvoorziening
- 3 × Netwerk (Ethernet PoE)
- Touchpanel (gebruikersinterface, Ethernet PoE)
- Netwerk (Ethernet)
- 3 × HDMI-uitgangen met audio en video, 4Kp60
- 3 × HDMI-ingangen met audio en video, 4Kp30
- USB 3.0, type C
- 4 × USB 3.0, type A
- Fabrieksreset
- Onderhoud (micro-USB)
- 3 × Microfooningangen
- Audio line-uitgang
Bezoek deze websites voor meer informatie over uw apparaat.
help.webex.com
Gegevensblad Room Kit EQ
Raadpleeg het productgegevensblad voor meer informatie over het bestellen van accessoires, kabels en reserveonderdelen.
Cisco Systems Inc.
Corporate Headquarters
170 West Tasman Dr.
San Jose, CA 95134
USA
https://www.cisco.com/go/offices
